Как улучшить gps прием на android, усиление слабого сигнала gps

Как это работает

Итак, что делает GPS-модуль в мобильных устройствах? Принимает навигационные сигналы со спутников. Причем не только входящих в систему, которая соответствует его названию, но и аналогов – ГЛОНАСС, BDS и других (при поддержке). Само же понятие «джи-пи-эс» сегодня стало обобщенным синонимом спутниковой навигации.

Помимо GPS, существует навигация AGPS (LBS), которая определяет местонахождение телефона по сигналам ближайших сотовых вышек. Несмотря на схожесть написания, связи между этими системами нет. А различия есть, и весьма существенные:

Система AGPS доступна только в зонах покрытия сотовой связью, GPS – везде.
AGPS определяет координаты объекта с точностью до 500 м, GPS – до 5 м.
AGPS не зависит от погодных условий, для его работы необходимы лишь подключение к сети мобильной связи и наличие денег на балансе. GPS бесплатен, для его активации достаточно включить геолокацию на телефоне, но качество связи сильно зависит от облачности и других внешних факторов. Сигнал распространяется только в прямой видимости.

Плотные облака, высокие здания, заросли деревьев и толстые стены помещений гасят спутниковые сигналы. Поэтому для улучшения GPS-связи в неблагоприятных условиях была разработана еще одна технология – A-GPS (ну как здесь не запутаться?). Суть этой технологии в том, что при потере сигнала телефон соединяется со специальным сервером, откуда получает точные координаты спутников, и уже по ним устанавливает связь. Для работы A-GPS смартфон должен быть подсоединен к сети мобильного оператора или иметь иной способ доступа в Интернет (в частности, Wi-Fi).

Список приложений для улучшения геолокации GPS на Android и iPhone

В дополнение к обучаемым трюкам вы можете использовать различные приложения для улучшения геолокации вашего GPS на Android и iOS . Вот пять из лучших, которые вы можете установить на свое устройство для достижения этой цели.

GPS Status & Toolbox

Это приложение похоже на «Доктор GPS» , в котором есть ряд инструментов, которые позволяют не только быстрее получать информацию о вашем местонахождении, но и использовать новые функции. что ты считал невозможным . Например, у него есть компас, который дает вам информацию об истинном севере в соответствии с вашим географическим положением, чтобы вы могли перемещаться максимально точно. Это работает с датчиками движения, поэтому вам не нужно подключаться к Интернету, чтобы использовать его .

Он также имеет данные, которые записывают скорость, с которой устанавливается соединение со спутниками , а также отслеживают посещаемые вами места. С его помощью вы также можете удалить данные с A-GPS, а также загрузить их, чтобы вести их учет вручную .

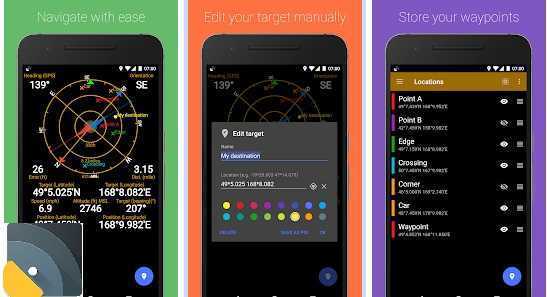

Тест GPS

Это еще один Dr GPS , который поможет вам узнать статус этого и полностью использовать все его функции. Из него вы можете откалибровать компас, а также использовать его, чтобы узнать истинный север. В нем также есть раздел аналитики, где вы можете увидеть состояние соединения со спутниками сети , а также просмотреть данные из AGPS или удалить их из него. Это один из самых скачиваемых для телефонов Android.

Это приложение позволит вам перемещаться по нему, используя его компас, а также передовую навигационную систему Европейского союза Galileo, которая будет официально запущена в 2020 году.

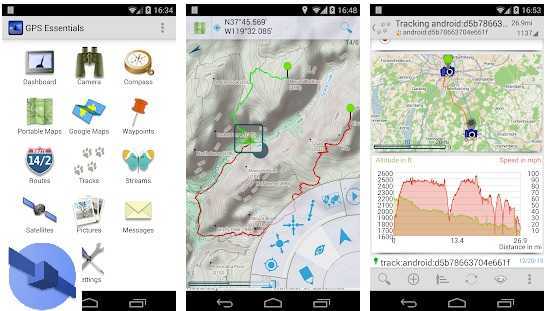

Основы GPS

Одно из лучших приложений, которое вам может понадобиться для оптимизации своего геолокации в полной мере . У этого есть ряд инструментов, которые позволят вам откалибровать компас, перемещаться по нему и знать состояние соединения между вашим приемником и спутниками глобальной сети определения местоположения по всему миру.

Но не только это, оно настолько продвинуто, , что вы можете тщательно проанализировать область, чтобы узнать изменения высоты над уровнем моря в области . Например, если вы находитесь на улице, приложение изучает площадь в соответствии с установленным вами радиусом, чтобы указать, где в местности есть холмы, озера и даже выбоины .

Но это еще не все, в него даже встроен компас, благодаря которому вы знаете наклон магнитного поля Земли относительно вашего местоположения , а также морской компас. Если вы любитель приключений, это приложение, которое вам очень поможет в поездках.

GPS Fix

Это одно из лучших приложений в Apple Store и Google Play Store. Он идеально подходит для оптимизации связи вашего GPS с различными спутниками по всему миру, просто активируя его. Он также покажет местонахождение ближайших к вам людей . Многие люди используют его для улучшения других приложений, использующих эту функцию, таких как Google Maps или игр, таких как Pokemon GO.

У него есть еще один набор инструментов, которые позволяют вам калибровать компас или удалять данные AGPS , что значительно улучшает здоровье вашего соединения.

Более быстрый сигнал GPS Оптимизатор / Исправление

Мы закрываем еще одно наиболее мощное приложение, которое вы можете иметь на своем мобильном телефоне, чтобы оптимизировать систему определения местоположения и дать ей возможность использовать новые функции. Здесь есть все, что предполагают другие в этом списке, и многое другое. Среди его особенностей есть тот факт, что имеет записи карт со всего мира, где вы можете узнать почти миллиметровое местоположение любого озера, холма или водопада, которые вы ищете . Он идеально подходит для приключенческого туризма , особенно если вы находитесь в обширном национальном парке, так как он указывает маршрут прибытия и отъезда каждого места.

Как вы можете себе представить, в нем также есть «игрушки», которые позволят вам откалибровать компас и соединение со спутниками, а также удалить или загрузить данные AGPS .

Провести повторную калибровку приложения «Компас»

Если есть подозрение, что сигнал GPS недостаточно точный, можно вручную его перенастроить. Необходимым функционалом обладает приложение «Компас». Значительная часть смартфонов уже поставляются с данным софтом. Если телефон один из них, достаточно запустить программу и повторить процедуру калибровки. Это приведёт к необходимому обновлению GPS данных.

В случае отсутствия на устройстве предустановленного приложения с компасом, его можно загрузить из Play Маркета. Один из хороших вариантов – . Он является надёжным и довольно функциональным софтом. Алгоритм действий по настройке остаётся аналогичным стандартному приложению.

Ретранслятор gps сигнала своими руками

Обратился знакомый с просьбой разобраться, почему у него слабый прием сигнала GPS в машине. Изначально предпологал, что сам телефон не блещет приемом, а металлическая крыша усугубляет ситуацию. Потом же выяснилось, что в машине атермальное стекло. Эти стекла намного хуже пропускают не только ультрафиолет и инфракрасное излучение, но и радиодиапазон.

На форумах я быстро нашел информацию, что проблема не единична, просто явно проявляется не на всех GPS-приемниках. Так же зацепился на упоминания про усилители сигнала. На Aliexpress быстро нашел: такие штуки существуют, причем по внешнему виду сразу понятно, что у них внутри:

Банально 2 антенны GPS и питание. Причем это скорее GPS-репитер, которым можно в том числе ретранслировать GPS-сигнал внутрь помещения, что может быть полезно для тестов.

Для повторения достаточно взять 2 GPS-антенны, одна активная, другая пассивная и сделать развязку питания на активную антенну. Довольно быстро нашел такой вариант:

Схема универсальна, можно к ней подключать как пассивную антенну для ретрансляции, так и вход GPS-приемника (для целей выноса антенны). Руководствуясь этой схемой и была сделана реализация:

По результатам тестирования: прослеживается четкая зависимость в качестве приема в зависимости от наличия питания GPS-репитера (проверку проводил в помещении, антенна выкидывалась за окно на козырек).

Рейтинг лучших антенн для автомагнитол: радио и GPS, внутренние и наружные

Антенна для автомагнитолы – это тот прибор, который позволяет мультимедийному центру в машине получать радио, телевизионный и GPS-сигнал даже на большом расстоянии от вышек. Их существует множество типов и каждому присущи свои особенности. Например, внутрисалонные модели компактны, просты в установке, но хуже принимают сигнал. В это же время активные наружные антенны способны обеспечить даже просмотр фильмов в автомобиле за пределами города. Пусть каждый читатель сам выбирает, какая антенна для автомагнитолы нужна ему, а мы рассмотрим лучшие модели всех распространенных модификаций.

В чём польза от установки репитера? Важно знать!

Помимо обеспечения помещения устойчивой сотовой связью, комплект репитера снижает уровень СВЧ-излучения сотовых телефонов и других мобильных устройств. Известно, что сам мобильный телефон является источником электромагнитного излучения. Чем слабее входящий сигнал от базовой станции, тем сильнее телефон начинает излучать, пытаясь поддерживать связь с вышкой сотового оператора. Уровень излучения в условиях плохого приёма может достигать 1,5-2 Вт, тогда как самый мощный репитер имеет мощность излучения не более 0,2 Вт для каждого частотного диапазона, то есть в 10 раз ниже!

После установки комплекта усиления связи, мобильные устройства оказываются в благоприятных для себя условиях приёма сигнала и снижают уровень собственного излучения. Оно уменьшается в десятки раз и не превышает 0,02 Вт. Не сложно посчитать, что суммарный уровень излучения системы будет значительно ниже изначального, когда телефон в поисках сети работал на максимальной мощности. Кроме того, нужно понимать, что телефон во время разговора мы держим в непосредственной близости от головы, а антенна репитера находится на расстоянии нескольких метров. Электромагнитное воздействие значительно снижается с увеличением расстояния от источника ЭМ волн.

Из вышесказанного можно сделать вывод, что комплект усиления связи снижает негативное воздействие сотового телефона и других мобильных устройств.

Справочная информация

Соответствие стандартов связи и частотных диапазонов

* — Абсолютный радиочастотный диапазон значений. ** — FDD (Frequency Division Duplex) использует частотное разделение каналов DL / UL, что делает возможным усиление этого сигнала активным усилителем (репитером). *** — TDD (Time Division Duplex) использует временное разделение каналов DL / UL, что делает невозможным усиление этого сигнала активным усилителем (репитером).

Частотные диапазоны 4G LTE российских операторов связи

* — Способ двухсторонней связи с использованием приёмопередающих устройств.

Автомобильная GPS-антенна

Существует несколько причин, почему стоит установить GPS-антенну в автомобиле:

повышение качества навигации;
большее количество радиостанций;
возможность принимать как радио-, так и телевизионные сигналы.

GPS-антенна

Принцип работы

Главная функция автомобильной антенны – получение сигналов с орбитальных группировок с целью навигации. Полный процесс работы выглядит следующим образом:

Спутник отправляет сообщение на наземные станции. Так как положение вышек и скорость сигнала заведомо известны, то космический аппарат может рассчитать свои координаты.
Спутник отправляет сообщение с данными о собственном расположении на Землю.
Антенна получает сигнал и использует космические аппараты как ориентиры для определения своих координат.
Информация, полученная аппаратом, передается на навигатор. Также устройство способно принимать телевизионные, радиосигналы, транслируя их на магнитолу.

Виды и крепление

Существует несколько параметров классификации. По наличию усилителя выделяют антенны:

Активные. Дополнены усилителями сигнала. По этой причине устройства быстро определяют большое количество радио- или телевизионных волн.
Пассивные. Такие приборы не снабжены усилителями. Устройства работают хорошо, только если помех в месте действия немного. Если же рядом с антенной есть электрические приборы, то точность приема будет низкой.

Еще один параметр классификации – место крепления. Оба вида антенн рассмотрены в таблице.

Вид	Описание	Недостатки
Внешняя	Монтируется снаружи авто: на корпусе, багажнике, крыше, бампере или крыльях. Предназначена для поиска телевизионных, радиосигналов. Выносной прибор отличается высокой чувствительностью.	Подвержена воздействию атмосферных осадков и смене температур
Внутренняя	Монтируется внутри машины (обычно на лобовом стекле). Признана самым универсальным прибором, так как принимает все типы сигналов, подходит для разных приборов. Внутри корпуса обычно устанавливается усилитель.	Стоит гораздо больше, чем внешняя

Также существует несколько способов закрепить прибор на автомобиле:

Накладной. Подходит для крепления прибора к заднему бамперу, водостоку. Устройство держится на специальном кронштейне, вмонтированном в поверхность.
Магнитный. Самый простой, универсальный способ, позволяющий закрепить прибор на металлической поверхности. Единственный недостаток – аппарат становится легкой добычей для хулиганов, поэтому на время парковки устройство лучше снимать.
Внутренний. Удобен и надежен. Внутренняя поверхность лобового стекла, куда будет крепиться устройство, обрабатывается обезжиривающим составом. Затем производится наклейка аппарата. Главный недостаток – тяжелый демонтаж при замене стекла.
Врезной. Чаще всего устанавливается на передних крыльях авто. В поверхности просверливается отверстие, куда продевают прибор, закрепляя ее изнутри. Такой способ прячет основную конструкцию аппарата.

GPS-антенна

Адаптеры

Переходник чаще всего покупают водители, заменившие магнитолу на своей машине, по этой причине антенну нельзя подключить к новому устройству. Адаптер нужен, чтобы соединить два прибора и «сгладить» разницу между ними.

Однако существует еще несколько причин обзавестись переходником:

небольшое количество радиостанций;
низкое качество воспроизведения аудио- и видеофайлов;
периодическое исчезновение сигнала;
размытая картинка или искажение видео.

Способы улучшения сигнала GPS и точности на телефоне Android или iOS

Вы знаете, как это работает? Что ж, если вы поняли сложность и важность GPS, вы можете улучшить его сигнал, чтобы получить от него максимальную отдачу. Поэтому ниже мы представляем вам серию советов, как достичь этой цели и улучшить эту функцию вашего мобильного телефона

Убедитесь, что у вас хороший телефонный сигнал

Спутники, которые используются для передачи сигнала вашего мобильного телефона, относятся к числу тех, которые, как мы сказали, необходимы для работы системы позиционирования, поэтому качество сигнала, который у вас есть, также положительно или отрицательно повлияет на ваше позиционирование.

Итак, когда вы собираетесь использовать свой GPS, убедитесь, что у вас хороший сигнал на вашем мобильном телефоне. . Это происходит потому, что, как вы знаете, соединение осуществляется через Интернет, а его скорость зависит от мобильных данных, которые у вас есть, в основном в зависимости от качества вашего сигнала.

Подключитесь к сети Wi-Fi

Когда вы идете использовать приложение требуется ваше географическое положение , желательно, чтобы вы были подключены к сети Wi-Fi. Действительно, как мы уже говорили, качество GPS зависит от скорости вашего Интернета, и в большинстве случаев сеть Wi-Fi работает быстрее, чем передача мобильных данных. De плюс, таким образом вы сэкономите на потреблении этих . Vous можете оплатить ВОИР как получить бесплатный интернет на мобильном телефоне на покинуть это место.

Держите движущийся компас всегда откалиброванным

В дополнение к спутникам GPS также использует небольшой компас, который каждый смартфон интегрировал в свои датчики движения. Обычно это 100% надежность, но со временем может выйти из строя, что сделает местоположение менее точным

Следовательно, для повышения точности нашей системы слежения важно, чтобы компас всегда был откалиброван

Для этого на Android необходимо использовать внешнее приложение. В магазине Google Play вы найдете их много . С другой стороны, если вы используете iPhone, необходимо войти в приложение «Компас» что он интегрирован, и если калибровка необходима, приложение автоматически обнаружит это и запустит мастер, чтобы сделать это.

Убедитесь, что время и дата на вашем мобильном телефоне правильные

GPS основан на вашем часовом поясе, чтобы определить более точное местоположение Кроме того, если они хороши, связь со спутниками будет намного быстрее. Поэтому необходимо убедиться, что оба значения установлены правильно.

Для этого необходимо ввести «Настройки» со своего мобильного телефона введите «Дата и час» и убедитесь, что дата и время, а также часовой пояс автоматически устанавливаются в соответствии с вашим местоположением, независимо от того, как долго телефон выключен.

Активируйте функцию «Высокая точность»

У вашего мобильного телефона есть функция «Высокая точность» в вашем GPS, что позволяет вам получать более точные данные о вашем местоположении в режиме реального времени. Однако это необязательно, поэтому по умолчанию он отключен на большинстве устройств Android и iOS.

Чтобы активировать его, вы должны следовать по пути «Настройки»> «Местоположение»> «Режим» и активируйте переключатель или отметьте опцию (в зависимости от мобильного телефона) «Высокая точность» для его активации.

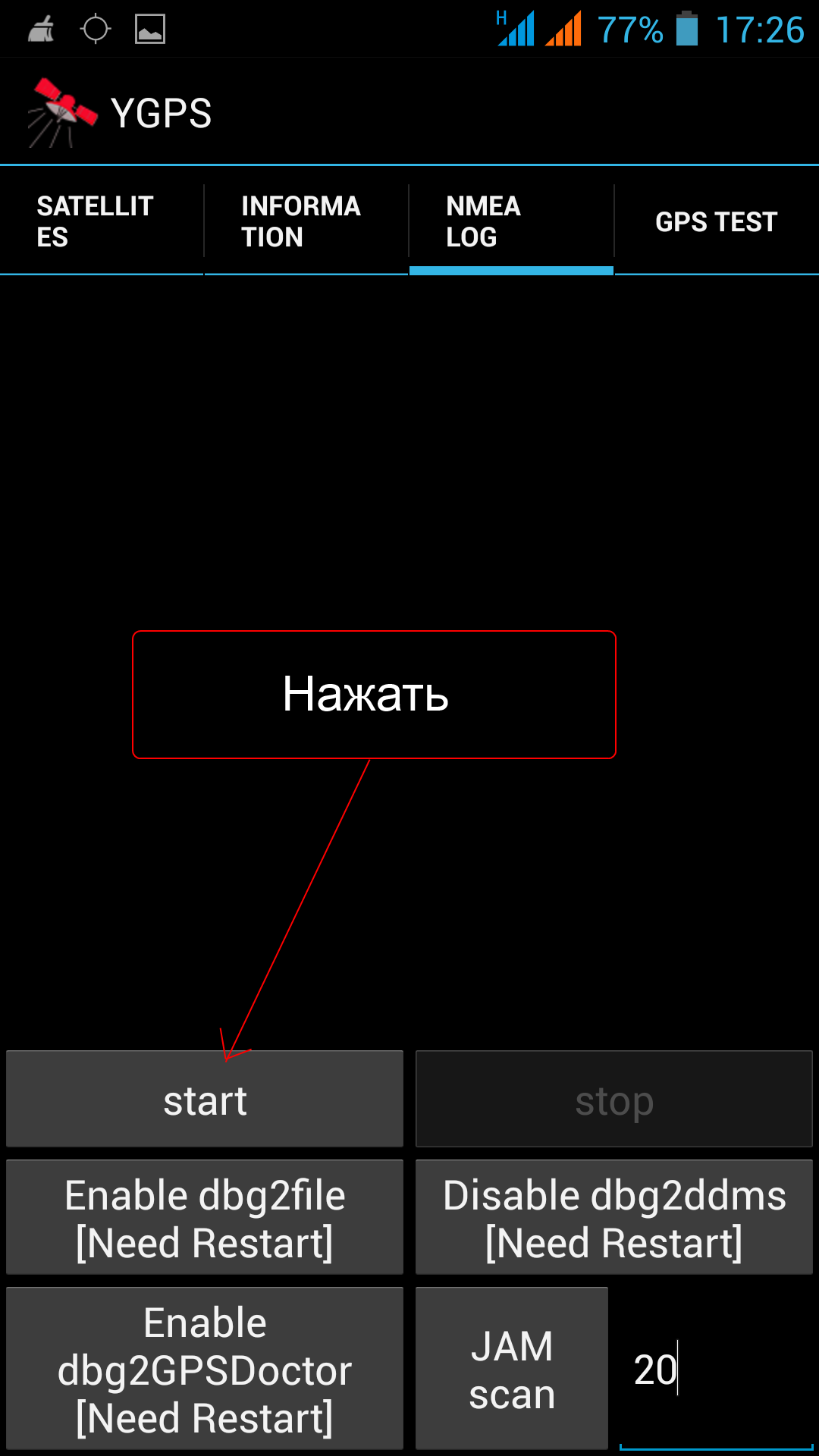

Удалить историю A-GPS

«Assisted GPS» или Assisted GPS — это технология, на которую опирается ваш мобильный телефон для повышения точности обслуживания. Суть в том, что он хранит данные из ваших недавних местоположений, и наступает момент, когда он рушится и начинает давать сбой.

По этой причине важно удалять данные, как если бы это была история просмотров вашего веб-браузера

Для этого вам нужно скачать внешнее приложение, их много на рынке, но мы научим вас, как это сделать с помощью GPS Total Run.

После того, как приложение установлено, вам нужно следовать по пути «Конфигурация»> «GPS» и, оказавшись там, коснитесь раздела «СБРОСИТЬ ДАННЫЕ A-GPS» затем «ПОЛУЧИТЬ ДАННЫЕ A-GPS» чтобы очистить записи.

Каналы передачи данных

Существует насколько каналов по которым база может передавать поправки роверу:

GSM

Поправки передаются через мобильную связь. Для этого в базе и в ровере должны быть вставлены SIM-карточки мобильных операторов с услугой «CSD» (услуга факсимильной передачи данных). На момент января 2018 г. для оператора МТС эта услуга стоит 1мин=2руб, кроме того теперь для МТС эта услуга называется «пакетная передача данных» и она выдается только юридическим лицам. Для работы канала нужно мобильное покрытие территории и денюжка на карточках.

iRTK

Поправки передаются через мобильную сеть с выходом в интернет. Условия для работы как и для GSM канала, но нужны уже просто любые SIM-карты с доступом в интернет и сервер для поддержки и обработки данных.

В среднем база потребляет 1,5мБ в час трафика, т.е при ежедневной работе по 8 часов за 30 дней понадобиться 360мб., при работе по 6 часов за 20 дней — 180мб

NTRIP Работа от базовой станции (БС)

В этом методе в качестве базы используются «базовые станции» сторонних организаций, установленные обычно в городах и «вещающие» свои координаты в эфир. Услуги платные и для работы понадобятся данные доступа к БС. При таком методе для работы вам понадобится только один ровер с контроллером. Очень удобно. Приехали на место, достали GPS, подключились к базовой станции и можно снимать. Рекомендуемое удаление от БС – до 50км, хотя по факту нормально работали и на удалении 70-90км (точность падала до 2см). При этом базовые станции позволяют работать от них как в режиме RTK (NTRIP), так и в режиме «Статика» с последующей обработкой данных.

Радиомодем

Канал данных, при котором поправки передаются по радио. Бывают встроенные модемы, которые встроены в GPS (мощность до 2-6Вт) и обеспечивают связь на удалении до 1-2х километров от базы. Бывают также модемы внешние (мощностью около 20-35-60Вт), которые подключаются к GPS и обеспечат покрытие до 20-25км. Покрытие сильно зависит от типа местности, наличия строений, леса и т.д. Надо сказать, что например в Москве и Питере работать по радио на территории города запрещено. Все там работают от базовых станций через мобильную сеть. Также могут быть проблемы при работе на территории аэропортов и военных объектов. Предварительно уточняйте можно ли работать на объекте в радиорежиме. В малонаселенных районах – этот канал передачи поправок основной.

Для чего нужен внешний GPS-приемник

Модуль GPS, как правило, применяется в случаях, когда он не предусмотрен конструктивно (на планшете, в автомобильной «магнитоле») или вышел из строя.

Если нет времени или желания менять встроенный блок или целиком гаджет, то можно купить внешний навигационный приемник, который заместит сломавшийся модуль или добавит функции устройству с изначально неустановленным блоком навигации.

Также наружные приемники гораздо мощнее внутренних модулей, в них размещена встроенная антенна, работающая на частоте сигнала со спутников навигации, обеспечивающая высокий уровень его принятия.

Что влияет на качество сигнала GPS?

Понижают качество измерений следующие факторы:

Наличие препятствий вокруг приемника (строений, деревьев). Каждый приемник обычно показывает количество спутников, сигнал от которых он принимает. В теории для работы приемника достаточно 4 общих спутника (общих для базы и ровера).

На практике при числе спутников:

Число спутников	Действия
меньше 6	Нельзя проводить измерения. Надо дождаться повышения количества спутников или поменять позицию
6-8	Можно начинать работать, но время измерений желательно увеличить
9 и более	Нормальное количество

Так что GPS могут хуже работать в лесу, между домами, которые закрывают горизонт прибору и т.д. Также если вы устанавливаете GPS на пункте триангуляции, где сохранилась металлическая пирамида – увеличьте время стояния. Металл над антенной GPS тоже плохо влияет на измерения.

Объекты создающие активные помехи:

Объекты, которые формируют вокруг себя электромагнитное поле – негативно влияют на прием сигналов GPS. К таким объектам относятся линии электропередач, активные радары аэропортов и военных объектов, промышленное электронное мощное оборудование. То есть лучше избегать ставить GPS под линиями электропередач.

Геометрический фактор PDOP

PDOP – это коэффициент, который показывает «насколько хорошо GPS сейчас работается» Это основной параметр, который отображается во многих GPS приборах.
Значения PDOP:

Значение	Действия
1-3	Хорошее качество можно работать
3-7	Удовлетворительное качество, но лучше увеличить время сеанса на 50%
7 и более	Плохое качество. Измерения могут не обрабатываться.

Усиливаем сигнал GPS с помощью ретранслятора: дешево и эффективно

Всем привет! Думаю, многим знакома проблема, когда при попытке включить навигатор, особенно в плохую погоду, устройство толком не работает, определить маршрут и местоположение не может. Либо на это уходит очень много времени. Здесь проблема в слабом сигнале. Потому GPS ретранслятор может стать прекрасным решением для такой ситуации.

Увы, но встроенные модули GPS не всегда достаточно мощные. Они хорошо работают при максимально благоприятных условиях. Но стоит погоде испортиться или возникнуть каким-то другим преградам, и имеющейся мощности сигнала уже оказывается недостаточно.

Давайте посмотрим, что это за девайс, каким образом он работает, и стоит ли вообще покупать репитер себе в машину.

Комплектация и характеристики

На самом деле репитеров продается достаточно много. Потому они закономерно будут отличаться друг от друга по характеристикам, а также по предлагаемой комплектации от производителя.

Но все же в основном на российский рынок приходят устройства, обладающие схожими параметрами.

Стандартная комплектация состоит из:

приемника;
антенного передатчика;
кабеля передатчика;
кабеля приемника;
USB кабеля;
инструкции.

Кто-то может добавить дополнительные комплектующие, но обычно они не требуются.

Стоит отметить, что не во всех комплектациях предусмотрено наличие USB интерфейса, который вставляется в прикуриватель для подключения ретранслятора. А потому такой переходник придется купить отдельно некоторым водителям.

Это пара устройств (приемник и передатчик), а также все необходимое для подключения в автомобиле к навигационному оборудованию и источнику питания.

Что же касается характеристик, то тут есть свои нюансы и схожие моменты:

антенну лучше использовать водонепроницаемого типа стандарта IP64;
хорошим решением будет наличие магнитного основания у датчика для надежной фиксации (это лучше, нежели двухсторонний скотч);
кабель приемника должен иметь длину не менее 4-5 метров, чтобы была возможность протянуть до салона;
у передатчика достаточно кабеля и на 1 метр (некоторые модели предлагают даже меньше);
напряжение везде будет примерно одинаковое, и составлять 3-5 В;
весит устройство немного, буквально 200-300 грамм.

Это примерная схема и характеристики. Но все же большинство ретрансляторов вполне вписываются в указанные рамки.

Возможно, вам потребуется более длинный кабель из-за конструктивных особенностей автомобиля. Об этом лучше подумать заранее, чтобы потом отдельно не искать и не докупать компоненты.

GPS антенна своими руками

В наше время спутниковая навигация, это неотъемлемая часть повседневной жизни, GPS встроен во всех мобильных устройствах. Навигаторы и трекеры работающие с GPS или отечественной Глонасс, получают все большее распространение, в основном в транспортных средствах, в автомобилях и т. д. При работе с различными GPS гаджетами, часто приходится сталкиваться со слабым сигналом GPS или полным его отсутствием. Сегодня рассмотрим как можно усилить GPS сигнал, в устройствах работающих с ним.

Главным образом речь пойдет об антенне, но не просто об антенне, которую можно купить в магазине, а о самодельной GPS антенне, которую можно подключить к любому устройству имеющему GPS модуль. Данную антенну, а точнее способ как её изготовить, нам поведал постоянный читатель блога Юрий из Тамбова, он в свою очередь откапал эту схему на каком-то американском форуме, за что ему большое спасибо.

Антенна мною была изготовлена и протестирована, не смотря на то, что она получилась со второго раза, полностью подтверждаю работоспособность данной конструкции. Изготавливалась антенна для китайского GPS трекера, который как раз и страдал постоянной потерей сигнала с GPS спутников. Известно, что у дешёвых трекеров это главная проблема, там стоят слабенькие GPS модули, у которых в качестве антенны работает патч имеющийся на корпусе самого модуля. Такой модуль будет работать только под отрытым небом, стоит же устройство куда-нибудь спрятать, (под капот машины, например) и сигнал сразу же теряется.

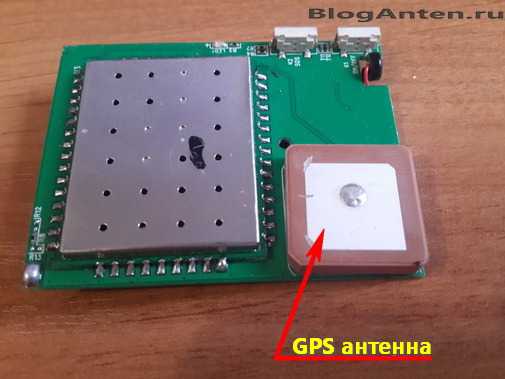

Прежде чем браться за изготовление GPS антенны, стоит убедиться, сможете ли вы добраться до GPS модуля, к которому антенна и будет подключаться. В китайском трекере, добраться до GPS модуля не составляет труда, там все хорошо разбирается и также собирается, ниже на фото показанно как выглядит GPS модуль у трекера. Выглядит он в принципе почти одинаково на всех устройствах, будь то трекер или навигатор. Но вот если в трекере до него просто добраться, то в навигаторе с разборкой могут возникнуть проблемы, так как устройство посложнее. Поэтому обязательно убедитесь, стоит ли разбирать ваше устройство, если вы точно не знаете как это сделать. К тому же лучше подключить покупную внешнюю антенну к разъёму устройства, если такой разъем имеется.

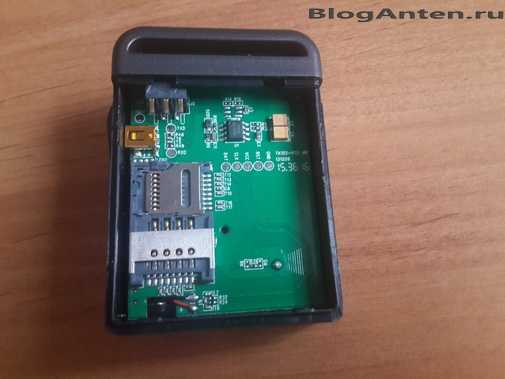

В обычных же, недорогих GPS трекерах, такого разъёма нет. Так что самодельная доработка вполне оправданна. Чем хороша данная антенна, так это тем, что она проста в изготовлении, и имеет миниатюрные размеры, это квадрат 46 на 46 мм. Антенна изготавливается из медной проволоки сечением 2,5 мм 2 . Это обычный монолитный электрический провод, который используется в электропроводке.

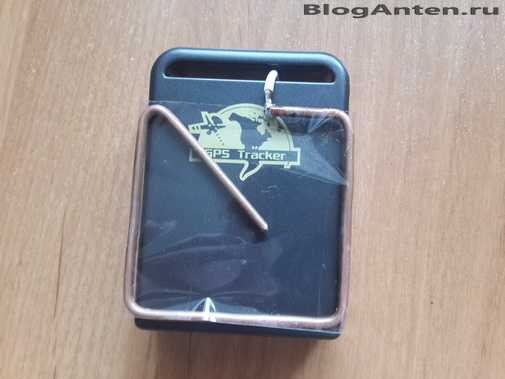

Фото изготовления GPS антенны

Сам процесс изготовления GPS антенны подробно показан на фото. Смысл заключается в правильном изгибании проволоки по размерам указанным на схеме. Проволока легко гнется руками с помощью плоскогубц. Обязательно все размеры выдержать точно, от этого зависит работоспособность конструкции.

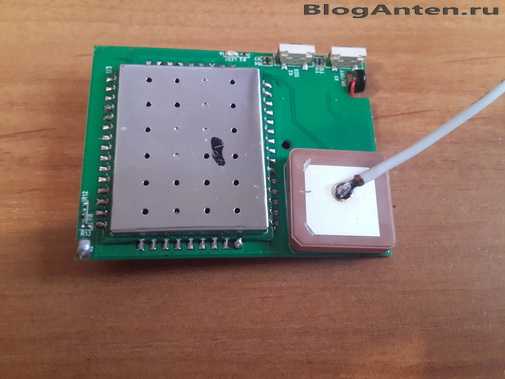

После изготовления самой антенны, ее нужно будет припаять к патчу на GPS модуле как показано на фото. Ни в коем случае не спутайте GPS модуль с GSM антенной, на трекере GSM антенна выведена отдельно в виде небольшой схемы. GPS модуль впаян в плату устройства. Далее вся конструкция собирается, и самодельная антенна припаивается небольшим отрезком провода, который вводится в корпус через специально проделанное отверстие. Саму антеннку можно прикрепить к корпусу трекера обычным скотчем.

Результат от такой доработки стал заметен сразу, трекер ловит спутники даже в помещении, до этого он отказывался это делать даже на окне

Стабильный сигнал GPS теперь обеспечивается практически в любых условиях, что для трекера очень важно. Такая самодельная GPS антенна подойдет к любому GPS устройству, главное добраться к модулю

Но главное преимущество такой конструкции, это то, что такую простую GPS антенну своими руками сможет изготовить любой.

Источник

GPS Server Optimizer: Fix & Test

Приложение с емким названием GPS Server Optimizer поможет:

оптимизировать GPS-сигнал в несколько простых шагов;
сбросить конфигурационные настройки: полезно, когда GPS долго не может определить местонахождение устройства или делает это некорректно;
протестировать мобильное устройство, с которым возникли проблемы;
выполнить тонкую калибровку GPS-ресивера. Настройка проводится максимально быстро и не займет у пользователя много времени.

Из недостатков можно выделить слабо локализованный интерфейс, доступный только на английском языке. Кроме того, для полнофункциональной работы программы необходимо предоставить ей root-права.

Скачать приложение GPS Server Optimizer можно на официальной странице в Play Store.

Перекалибровать компас

Иногда повторная калибровка GPS позволяет исправить слабый сигнал GPS. Вы можете сделать это с помощью компаса. Некоторые смартфоны уже поставляются с компасом. Если вы не нашли его на своем устройстве, тогда используйте приложение GPS Essentials, о котором мы говорили раньше.

Откройте приложение снова и нажмите на «Compass». Возьмите телефон и поверните его по вертикали три раза. Следите за тем, чтобы телефон оставался параллельным поверхности, и двигайте его медленно.

Когда вы закончите перемещать его по вертикали, поверните его еще раз, но на этот раз по горизонтали. Обязательно сделайте это три раза.

Установка

В том, чтобы установить ретранслятор для GPS своими руками нет совершенно ничего сложного.

Схема обычно прописана в инструкции производителя. Но она зачастую бывает на китайском или другом непонятном российскому автомобилисту языке.

Потому тезисно расскажем, как именно осуществляется установка.

Для начала нужно разместить GPS антенну с наружной части автомобиля. Некоторые рекомендуют ставить ее максимально близко к передней части авто, в район капота. Другие же предпочитают выбирать заднюю часть машины, поскольку так на устройство меньше будет воздействовать дорожный мусор и встречные потоки воздуха. В этом есть логика. Многие ставят на заднее стекло;
Далее следует протянуть кабель от антенны непосредственно внутрь салона, где у вас располагается навигационная система;
Здесь же, в непосредственной близости от навигатора, будет стоять второй компонент в лице передатчика. Через него от антенны на навигатор поступает усиленный сигнал;
Соединить ретранслятор с навигатором, а также подключить устройство к источнику питания уже не составит труда. Перепутать соединительные кабели тут уже не получится.

Проблема может быть лишь в тех случаях, когда к прикуривателю в машине подключаются другие устройства. Тут уже придется выбирать, что для вас важнее и необходимее.
