Техническое обслуживание

Техническое обслуживание заднего моста заключается в поддержании уровня масла в картере и своевременной его замене, проверке уплотнений, своевременном обнаружении и устранении осевых зазоров в шестернях главной передачи. Периодически прочищайте предохранительный клапан, подтягивайте все крепежные детали.

Если масло в картере сильно загрязнено или в нем замечены металлические частицы, то перед заливкой свежего масла промойте картер керосином. Для промывки залейте в картер 1–1,5 л керосина; поднимите колеса, пустите двигатель и дайте ему проработать 1,0–1,5 минуты, после чего слейте керосин и залейте свежее масло.

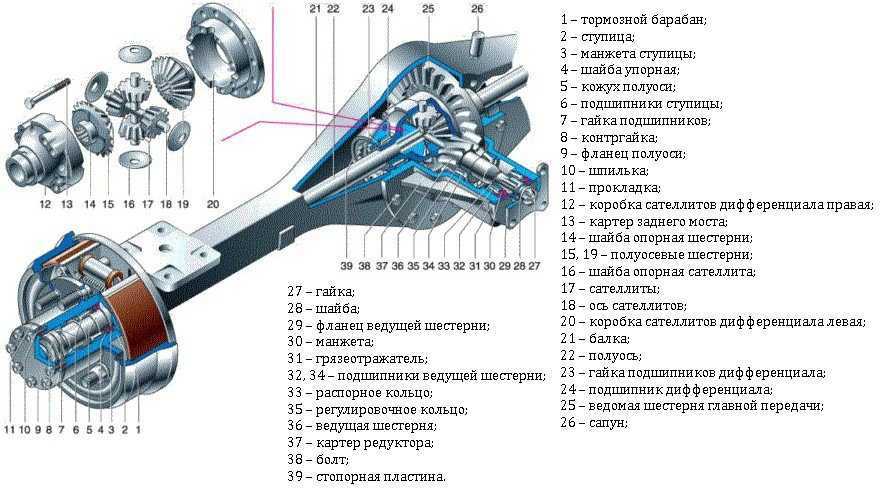

Рис. 3.79. Задний мост: 1 – предохранительный клапан; 2 – подшипник дифференциала; 3,8 – регулировочные прокладки; 4 – задний подшипник ведущей шестерни; 5* – регулировочное кольцо; 6 – маслоотгонное кольцо; 7 – гайка; 9 – ведущая шестерня; 10 – передний подшипник ведущей шестерни; 11 – упорная шайба полуосевой шестерни; 12 – ведомая шестерня. (* С 1991 г. не устанавливается)

Осевой зазор ведущей шестерни ставной передачи не допускается. Зазор проверяйте покачиванием ведущей шестерни за фланец крепления карданного вала. При появлении в процессе эксплуатации автомобиля осевого зазора ведущей шестерни более 0,05 мм подтяните гайку 7 (рис. 3.79). Момент затяжки – 167–206 Н·м (17–21 кгс·м). Если зазор не устранится, произведите регулировку, как указано в главе «Сборка и регулировка узлов заднего моста».

Осевой зазор ведомой шестерни главной передачи не допускается. Проверку его производите перемещением шестерни через маслоналивное отверстие. Для устранения зазора добавьте одинаковые по толщине комплекты прокладок между торцами дифференциала и подшипников.

Не добавляйте комплекты прокладок разной толщины и не устанавливайте их по одну сторону от ведомой шестерни, т.к. это приведет к нарушению зацепления приработавшихся шестерен и быстрой их поломке.

Неисправности и ремонтные работы

Часто встречающиеся неисправности переднего моста УАЗ и возможный ремонт:

1. Протечка смазочных жидкостей. Проверить трубки и соединяющие элементы на наличие механических повреждений — манжеты и фланец на функциональность, емкость с маслом на оптимальный уровень жидкости.
2. Высокий износ крепежных деталей.
3. Дефекты подшипников, вызванные использованием автозаводом материала низкого качества.
4. Поломка зубьев полуосей. Регулировка не поможет, необходимо заменить детали.
5. Механические дефекты балки.
6. Износ элементов. Ситуация решается заменой на новые запчасти.
7. Плохое сцепление подшипников и основных шестерен указывает на необходимость регулировки натяжения.

Ремонт мостов начинают после диагностики и поиска причины проблем в функционировании механизма, которые отличаются разнообразием:

• неисправны комплектующие трансмиссии заднеприводного автомобиля из-за регулярного передвижения по сложному рельефу;
• использование расходных и смазочных материалов неподходящего качества;
• отсутствие контроля давления в шинах может привести к поломкам вала и подшипников.

Чаще всего автовладельцы сталкиваются с нарушением осевого пространства шкворней, их выбивает из необходимого положения. Для диагностики необходимо домкратом приподнять переднюю часть транспорта и подвигать колесо в вертикальной плоскости. Наличие осевого люфта говорит о необходимости настройки зазора шкворней.

Как отрегулировать мосты

Отрегулировать мосты УАЗ можно самостоятельно. Для этого потребуется ряд инструментов и хорошее знание механизма. Доступ к необходимым деталям и агрегатам возможен после демонтажа конструкции и разъединения частей картера. Первым признаком необходимости настройки редуктора служат сильный шум и сбои в работе детали. Подобные работы требуются после диагностики состояния мостов. Регулировка включает в себя ряд мероприятий.

На первых стадиях ремонтных работ обеспечьте свободное отворачивание гаек тормозных элементов. Из инструментов потребуется разрезной ключ, тормозная жидкость и смесь WD-40. Проводится демонтаж моста следующим образом:

• снять крепежные элементы между фланцем ведущей шестерни и карданного вала;
• закрепить вал в стороне;
• установить переднюю часть транспорта на домкраты, добившись поднятия колес над поверхностью;
• дополнительно поставить страхующие опоры;
• удалить гайку между тормозной трубкой и шлангом и закрыть отверстие пробкой во избежание больших потерь жидкости;
• после снятия нижних крепежных элементов и перемещения амортизаторов с оси мост опустится;
• убрать гайки стремянок и выкатить мост (без колес он весит более 100 кг).

Регулировка

Перед тем как заняться регулировкой, подготовьте все необходимое: втулки в цапфу (если на цапфе есть выработка), упорные втулки 4 штуки, а также сальники. Основное условие регулировки заключается в том, чтобы две половины шруса не болтались, как при прямолинейном движении, так и при повороте! Порядок действий следующий:

1. Возьмите шаровую опору и запрессуйте туда втулку так, чтобы половина шруса не болталась в шаровой.
2. Сверху идет упорная шайба, обязательно поставьте новую, даже если старая на вид в хорошем состоянии.
3. Возьмите металлический вал (можете сделать его из клапана, например) с двух сторон которого находятся конусы и оденьте на него шайбу диаметром как центральный шарик, то есть 27 мм. Одним краем уприте его в центр шкворня. В идеале второй край тоже должен приходиться на центр шкворня. Если это не так, подложите регулировочные шайбы туда же, где стоит упорная, а точнее — под нее.

Регулировка

Необходимо поверх шаровой опоры примерить корпус поворотного кулака и проследить за тем, чтобы центр большого отверстия в поворотном кулаке совпадал с центром опоры. Если он будет сдвинут хотя бы на 3 мм, шрус собрать не получится, поскольку там уже стоит втулка. А чтобы отрегулировать по центру, подложите под левый или правый шкворень определенное количество регулировочных шайб, в зависимости от того — в какую сторону и на сколько мм необходимо подвинуть центральную ось.
Шкворня необходимо затягивать так, чтобы усилием руки можно было поворачивать шаровую опору вперед-назад. Если посадочное место под шкворень разбито, а шкворень проворачивается вместе с шаровой — сточите несколько миллиметров на шкворне и установите его через втулку. Проворачивание или люфт недопустимы, поскольку они приводят к скорейшему износу как шкворня, так и посадочного места под него.
В самой цапфе (как передней, так и задней) лучше заменить втулку. При необходимости — подгоните размер разверткой

Важно отметить, для каждой половины шруса нужно делать по своему. Люфта быть не должно, но если половина шруса идет слишком туго, значит лучше снять разверткой побольше.
Крайне важно наличие втулок в местах, как показано на изображении

Если поставить втулку только с одной стороны, то при повороте колеса большая часть нагрузки будет приходиться именно на нее, как результат — быстрый износ, появление люфта, а там и шрус под замену.

В этих местах должны стоять бронзовые втулки

В процессе сборки после ремонта необходимо смазать все болты нигролом, чтобы в следующий раз все легко открутить. Все привалочные поверхности (место соединения цапфы и корпуса поворотного кулака) необходимо почистить от грязи. Не рекомендуется смазывать шрус солидолом, поскольку он густой. При нагреве под действием центробежной силы весь солидол разбросает по стенкам шаровой опоры, а надо, чтобы и шарики шруса обильно смазывались. Для этого рекомендуется разбавить солидол наполовину нигролом.

После окончательной сборки и ремонта, необходимо сделать еще одну важную регулировку. Речь идет об регулировочном поворотном болте. Это тот болт, который ограничивает максимальный угол поворота колеса

Важно не переборщить, не затягивайте болт до упора — иначе колесо будет подклинивать. Затяните почти до конца, а затем попробуйте провернуть колесо (точнее вал на котором оно будет стоять)

Необходимо выкручивать назад болт до тех пор, пока колесо не перестанет клинить. Угол поворота при этом должен получиться не ниже заводского. Ну вот, теперь и вы сами сможете отремонтировать передний мост на 469 УАЗе!

УАЗ — распространенная машина на российских дорогах. Особенности ее конструкции позволяют без проблем передвигаться на асфальтированных участках, а также по бездорожью. Ремонт переднего моста УАЗ невозможен без знания схемы колесного редуктора, устройство которого похоже на аналогичную деталь заднего моста. Ключевое отличие — особенность крепления и установки главной шестерни, конструктивные параметры шарикового подшипника, расположенного в специальном отсеке-стакане.

Особенности демонтажа узла

При снятии заднего моста нужно отвинтить гайку хвостового прибора, сбросить шайбу, контрфланец, крышку переднего роликового узла шестеренки, выпрессовать сборную шестерню с подшипниками из охладителя масла задней части авто.

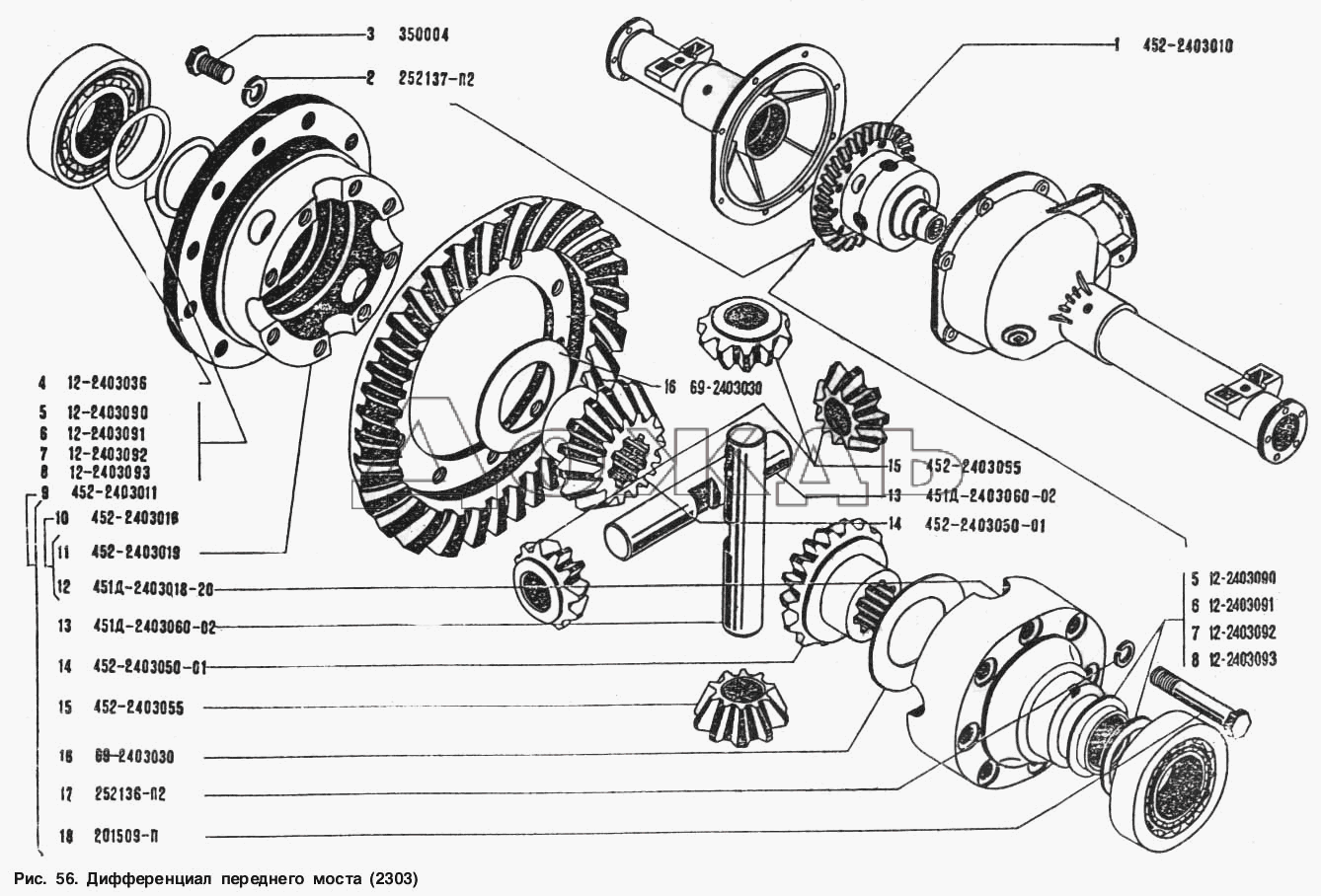

Данная схема отлично подходит для разбора дифференциального устройства. Следующее действие — отвинтить шлицы соединения ведомой шестеренки с коробкой сателлитов, сбросить ее. Обе части коробки поделить, вытянуть оттуда шестеренки, стержни планетарных колес, гайки опоры

Оценивая разборку, обратите внимание на целостность зубьев шестереночного колеса. Если они повреждены, деталь подлежит замене

Для снятия роликов, внешних, внутренних колец необходимы особые приспособления. Строго изучите и уясните последовательность разборки, чтобы точно выполнить все действия в обратном порядке при сборке.

Блог про Уаз

Регулировка зазоров в зацеплении шестерен и в подшипниках ведущего моста автомобилей вагонной компоновки УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 производится только при замене шестерен или подшипников, или при появлении осевого зазора ведущей или ведомой шестерен главной передачи. Замену шестерен главной передачи надо производить только комплектно.

Регулировку подшипника ведущей шестерни главной передачи ведущего моста необходимо производить подбором толщины пакета регулировочных прокладок и затяжкой гайки фланца. Подшипник должен иметь такой предварительный натяг, чтобы осевое перемещение ведущей шестерни отсутствовало, а шестерня вращалась рукой без большого усилия.

Величину предварительного натяга подшипника проверять динамометром. При этом отсоединить левую половину картера. Крышку подшипника ведущей шестерни снять, чтобы трение манжеты не влияло на показания динамометра. При правильной регулировке, в момент проворачивания ведущей шестерни за отверстие во фланце динамометр должен показывать усилие 1,5-3 кгс для приработанных подшипников и 2,0-3,5 кгс для новых подшипников.

При проявлении в процессе эксплуатации автомобиля осевого зазора ведущей шестерни подтянуть гайку фланца. Если при этом осевой зазор не устраняется, то уменьшить толщину пакета регулировочных прокладок и отрегулировать подшипник, как указано выше.

После проведения регулировки проследить за нагреванием подшипников во время движения. Небольшой нагрев подшипника не опасен, но если горловина картера ведущего моста нагревается до температуры 90 градусов и выше, вода на картере кипит, это значит, что подшипник перетянули и следует увеличить общую толщину прокладок.

Это интересно: Устройство и регулировка карбюратора ВАЗ 21083

Регулировку подшипников дифференциала необходимо производить подбором толщины пакета регулировочных прокладок установленных между торцами внутренних колец обоих подшипников и коробки сателлитов. При замене шестерен главной передачи и подшипников дифференциала регулировку производить в следующей последовательности :

1. Напрессовать внутренние кольца подшипников дифференциала на шейки собранного дифференциала так, чтобы между торцами коробки сателлитов и торцами внутренних колец подшипников был зазор в пределах 3-3,5 мм.

2. Снять полуоси и установить дифференциал в сборе с ведомой шестерней в картер, поставить прокладку и крышку, наживить болты крепления крышки и проворачивая ведомую шестерню монтажной лопаткой через горловину картера, прикатать подшипники для того, чтобы ролики заняли правильное положение. Затем крепежными деталями равномерно и окончательно соединить крышку с картером.

3. Отвинтить вновь крепежные детали

Осторожно снять крышку, вынуть из картера моста дифференциал и щупом замерить зазоры А и А1 между торцами коробки сателлитов и торцами внутренних колец подшипников

4. Подобрать пакет прокладок толщиной, равной сумме зазоров А+А1. Для обеспечения предварительного натяга в подшипниках к этому пакету добавить прокладку толщиной 0,1 мм. Суммарная толщина пакета прокладок должна равняться А+А1+0,1 мм.

5. Снять внутренние кольца подшипников дифференциала. Разделить подобранный пакет прокладок пополам. Установить прокладки на шейки коробки сателлитов и напрессовать внутренние кольца подшипников до упора. После этого произвести регулировку бокового зазора перемещением ведомой шестерни.

При замене только подшипников дифференциала замерить и сравнить высоту нового и старого подшипников в сборе. Если новый подшипник выше или ниже старого на какую-то величину, то толщину имеющегося пакета прокладок уменьшить в первом случае и увеличить во втором случае на эту же величину.

Как разобрать трещотку?

Чтобы произвести ремонт трещотки своими руками, понадобится молоток и кернер. Вместо кернера вам пригодится большой гвоздь или саморез. Разбирать устройство лучше на колесе, чтобы можно было его удержать.

• Трещотка закручивается на колесе. В отверстие на гайке вставляется кернер, и путём поворачивания по часовой стрелке с помощью молотка разбирается механизм.
• Звёзды снимаются с помощью съёмника и ключа. Внутри под гайкой находятся шарики. На колесе также находится вторая дорожка с шариками.
• Чтобы шарики не рассыпались, необходимо подложить тряпку или коробку.
• Откручивается самая маленькая звёздочка против часовой стрелки. Остальные просто снимаются.

Снятие трещетки с колеса

Теперь нужно посмотреть на состояние механизма, собачек и смазки. Наиболее часто изнашиваются собачки. Их можно заменить. Специально выпускается ремкомплект из собачек и колец. Обязательно помойте шарикоподшипники. Если шарики чёрного цвета и имеются частички потёртого металла, то сломались подшипники. Каждый необходимо осмотреть. Если на них появились вмятины, то рекомендуется заменить их.

Далее, собираем все части в обратном порядке. Конусную гайку необходимо затягивать с силой, а регулировать люфт для звёздочек относительно колеса следует наборными, тонкими кольцами.

Таким образом, выполнить ремонт механизма своими руками намного дешевле и не займёт много времени и сил. А выполнять такие действия необходимо регулярно, чтобы езда на велосипеде была приятной и безопасной.

Замена сальника полуоси УАЗ буханка

Пошаговая инструкция:

• Поднять домкратом, снять заднее колесо, тормозные колодки.
• Головкой на 14 мм через большое отверстие во фланце полуоси открутить четыре болта, крепящих пластины полуоси и тормозного щита к фланцу балки заднего моста. Вынуть болты с пружинными шайбами.
• Крестовой отверткой отвернуть два винта крепления щита к пластине полуоси. Пропустить через его отверстие болт М8 и вставить в отверстие фланца балки. Щит временно подвешен.

• Повернуть пластину полуоси, вкрутить два болта М12×1,25 в отверстия крепления колеса, расположенные диаметрально, до упора в тормозной щит рядом с отверстиями во фланце балки.
• Затягивая болты по очереди, выпрессовать и вынуть полуось.
• Поддев сальник монтировкой либо металлической отверткой, вынуть его со своего штатного места.

Запрессовать новый сальник отрезком трубы соответствующего диаметра, легонько постукивая по ее торцу молотком. Собрать все детали в обратной последовательности. Проверить сальник, чтобы не было течи.

• Home
• Автогараж
• Замена Сальника Полуоси Переднего Моста Уаз Буханка

Хоть какой автомобилист может выполнить ремонт фронтального моста УАЗ Буханка и УАЗ 469 своими силами. Эта работа легкая. Конструктивно обе этих модели идентичны. В особенности это касается подвески. Рамная конструкция предполагает простоту демонтажа фронтального моста и высшую надежность автомобиля. Имеются некие различия в рессорной и пружинной подвеске. Однако эти особенности мало оказывают влияние на сложность работы.

При ремонте фактически не пригодятся диски или кассеты особенные инструменты. Работы выполняются наименьшим набором инструментов, имеющихся у каждого водителя.

Ремонт фронтального моста УАЗ Буханка и УАЗ 469 на дому несложен. В большинстве случаев при эксплуатации приходится создавать разные профилактические работы. Обычно, они не требуют снятия и разбора моста. В список действий для ухода заходит:

• Проверяются шкворни на предмет наличия зазоров;
• Резьбовые соединения нужно временами подтягивать;
• Проверяется схождение;
• Производятся предписания таблиц смазывания деталей.

Непременно необходимо зрительно осматривать главные узлы

Повышенное внимание уделяется исправности крепящих болтов. Также являются накрепко укреплены что остается сделать нашему клиенту застопоривающие элементы

Инспектируйте угол наибольшего поворота колес. Он не должен превосходить 28 градусов. При показателях, отличающихся от обозначенных, необходимо произвести регулировку. Также всегда инспектируйте корректность затяжки и функционирования шкворней. Несвоевременное устранение маленьких дефектов приводит к необходимости капремонта фронтального моста.

Ремонт этого узла начинается с демонтажа моста. На буханке и «козлике» эти строительство выполняется идентично. Имеются только маленькие различия. При выполнении ремонтных действий необходимо быть максимально осторожным. Снятие моста заключается в серии легких действий:

• Начинать следует с обеспечения неподвижности автомобиля. Для этой цели вам инсталлируются противооткатные тормозные колодки;
• Дальше на «козлике» отключаются тормозные трубки от шлангов. На Буханке трубки имеют переходные патрубки. В этом случае отключаются шланги от патрубков;
• Снимают гайки, крепящие нижние чашечки амортизаторов. Данный элемент на обеих машинах схож.
• Дальше откручивают болты, соединяющие фланец ведущей шестерни и фронтальный кардан. Перед этим необходимо залить резьбовое соединение WD-40;
• Снять тягу с сошки. Скручивается гайка, находящаяся на шаровом пальце;
• Скрутить гайки, которыми прикреплены стремянки рессор. Разбирают их с накладками;
• Перед машины домкратят за раму, мост выкатывают.

Исправление осевого люфта колеса

Чаще всего причиной неадекватного поведения автомобиля на дороге становится нарушение осевого зазора шкворней. Проверку его нарушения провести очень просто — достаточно только поднять передок домкратом и покачать колесо вверх-вниз. Когда осевой люфт обнаружен, нужно отрегулировать зазор шкворней.

Этапы регулировки:

1. Поднимаем перед машины, предварительно поставив авто на ручник.
2. Демонтируем колесо.
3. Откручиваем крепящие сальник шаровой болты.
4. Проверяем осевой люфт, покачивая конструкцию вверх-вниз.
5. Откручиваем несколько болтов верхней накладки шкворня и снимаем накладку.
6. Вытаскиваем самую тонкую прокладку, ставим накладку обратно.
7. Выполняем те же действия с нижней накладкой шкворня.
8. Закручиваем болты и проверяем результат. Когда люфт устранен, прикручиваем обратно колесо и сальник — и ездим. Если люфт остался, регулируем заново, снимая более толстые прокладки.

Многие пользователи сети интернет в яндексе или гугле вводят подобный запрос — «ремонт переднего моста уаз 469». Значит, их интересует как самому отремонтировать передний или задний мост на уазе. Конечно же, порядок разборки и ремонта моста описан в специальных книгах по ремонту и эксплуатации, которые сейчас достать не проблема. Однако, разобрать своими руками что передний, что задний мост до последнего винтика — задача, мягко говоря, не из легких. Может оказаться так, что нужно всего то заменить какую то маленькую деталь, для доступа к которой не придется разбирать все подряд.

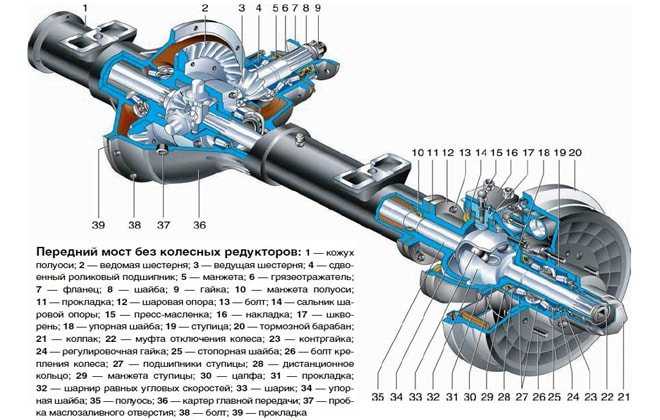

Передний мост УАЗ 469

Вот только некоторые возможные варианты поломок мостов на уаз 469 (Хантер, Патриот, «буханка»):

1. Изношен дифференциал, погнут картер редуктора
2. Критический износ главной передачи в редукторе
3. Износ поворотного кулака (шаровой опоры, цапфы) на переднем мосту
4. Появление больших зазоров в шкворневых соединениях
5. Износ подшипников, в результате чего требуется их регулировказамена
6. Шприцевание элементов, требующих смазки

Понять что из вышеперечисленного случилось именно с вашим автомобилем бывает непросто, однако, часто можно даже на слух примерно локализовать проблему. Если со стороны переднего или заднего моста слышен повышенный шум, гул (даже на нейтральной передаче) — скорее всего изношен редуктор (требуется ремонт), либо подшипники требуют смазки. Если ваш автомобиль «рыскает» из стороны в сторону и при этом рулевое управление в порядке — проблема может засесть в цапфе, шрусе или в неправильной установке шкворней, фиксирующих шаровую опору, в результате чего появляется люфт и колесо начинает «гулять».

Из чего состоит ШРУС

Очень частая неисправность — вылет шариков-подшипников, которые находятся в ШРУСе. Они вылетают как раз из-за неправильной регулировки шкворней, в результате чего геометрический центр шруса и цапфы не совпадают. Как результат — полуось «гуляет» в посадочном месте и постепенно разбивается. Также повреждается и сам шрус. А при поворотах со стороны колеса слышно хруст и при этом колесо может подклинивать. Некоторые мастера в процессе ремонта просто выкидывают все шарики, кроме центрирующего (дополнительно приварив его) — дабы избавиться от проблемы постоянного их вылетания.

Поворотный кулак переднего моста УАЗ 469 в сборе

Но это спасает ненадолго, бывают даже случаи, когда приваренный шарик обламывает в процессе езды, настолько высокие там нагрузки. Гораздо результативнее заняться регулировкой шкворней. Необходимо добиться такого состояния, при котором линия, проходящая через шкворни, и центр полуоси будут пересекаться в одной точке. И именно в этой точке должен находиться центр шруса. Смещение полуоси влево-вправо, как показано на рисунке — недопустимо, она должна быть жестко зафиксирована, для этого в конструкции предусмотрены упорные кольца и втулки.

Замена велосипедной камеры

Для съема покрышки и извлечения поврежденной камеры необходимо удалить оставшийся воздух: отвинчивается колпачок и непрерывным нажатием на ниппель колесо спускается. Если воздуха в шине нет, что чаще и бывает при проколах, то просто отвинчиваем колпак.

Чтобы снять покрышку, понадобятся специальные лопатки-монтажки. Конечно, камеру можно поддеть обычной отверткой и даже ножом, но лучше иметь профессиональный инструмент. При помощи монтажек покрышка поддевается со стороны, противоположной ниппелю. Как только она начинает стягиваться, нужно поддеть борта чуть дальше, до тех пор, пока не образуется достаточно свободной части покрышки, и ее можно будет спокойно стянуть с обода.

Стягивать нужно очень аккуратно, чтобы не повредить обод, не стоит применять слишком много силы. Когда покрышка снята, извлекаем поврежденную камеру и устанавливаем новую. Ниппель продевается в отверстие обода, затем камера равномерно распределяется по окружности.

Сверху на обод надевается внешняя часть шины, в этот раз, со стороны ниппеля. При установке покрышки нужно учитывать правильное направление рисунка протектора. Обычно на шинах рисуют стрелки, а в перевернутом состоянии велосипеда направление вперед – это назад в нижнем положении. Впрочем, с задним колесом скоростного горного велосипеда ошибиться нетрудно, благодаря кассете сбоку. После монтажа камера накачивается.

Как включить передний мост на УАЗ

Включение переднего механизма может потребоваться при необходимости свернуть с асфальтированного дорожного полотна на проселочную дорогу или рельеф с ухабами и грязью. В новых условиях задний привод не справится с трудностями. Включенный передний привод — средство решения возникшей проблемы.

1. Остановить машину и проконтролировать функционирование муфты быстрого запуска передних колес. Она включается поворотом колес по часовой стрелке до упора.
2. Перевести крайний с права рычаг вперед для перехода передних колес в статус ведущих. Теперь их вращение будет равноценно задним.

Если в процессе езды состояние дороги ухудшается, продолжать движение становится все сложнее, двигатель глохнет, необходимо остановить транспорт и подключить пониженную передачу. Для этого потребуется перевести средний рычаг назад. На пониженной передаче доступны все 4 скорости, а вождение снова становится легким и ровным.

После преодоления бездорожья сразу лучше поставить средний рычаг в исходное положение, перевести раздаточную коробку передач на повышенный уровень. На шоссе рекомендуется останавливать передний привод и муфты быстрого включения для экономии топлива на 2 л. Мероприятия способствуют снижению уровня шума во время вождения.
