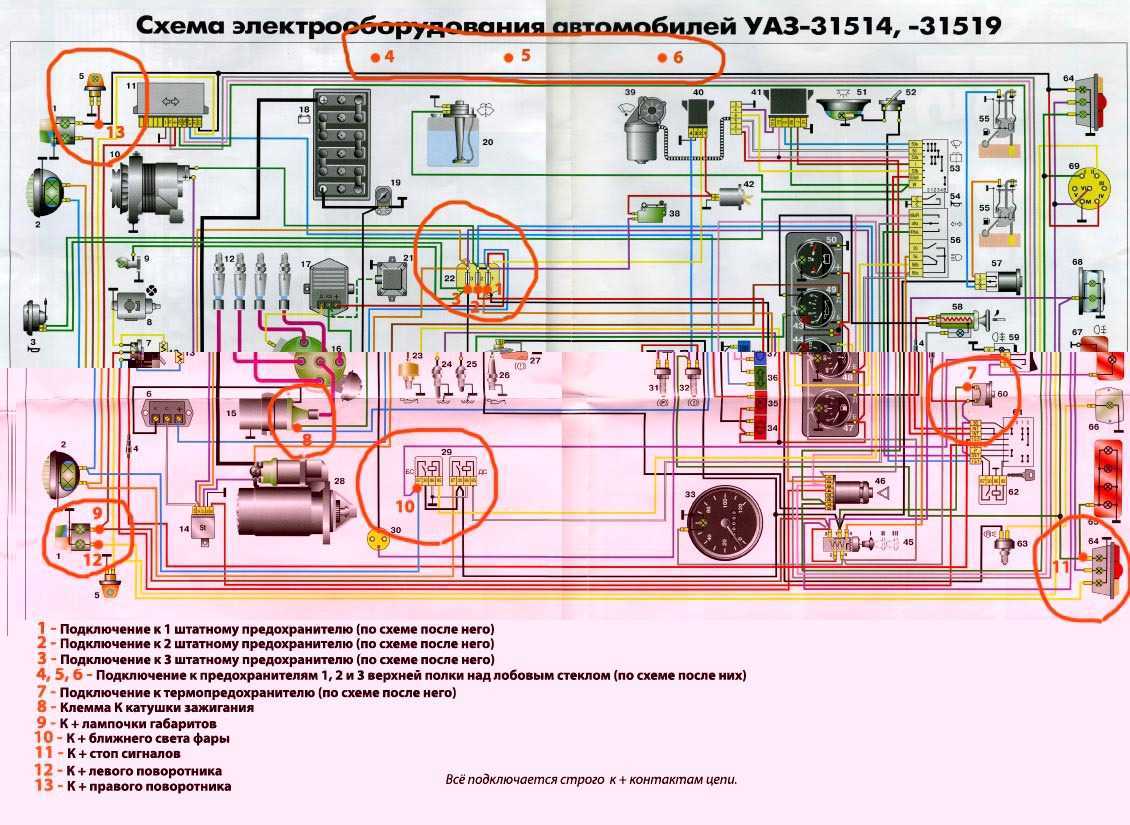

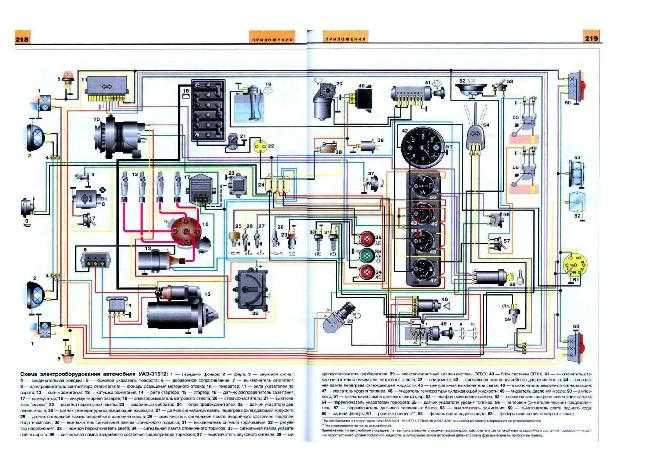

Как снять и установить датчик-распределитель зажигания уаз-3151, -31512, -31514, -31519

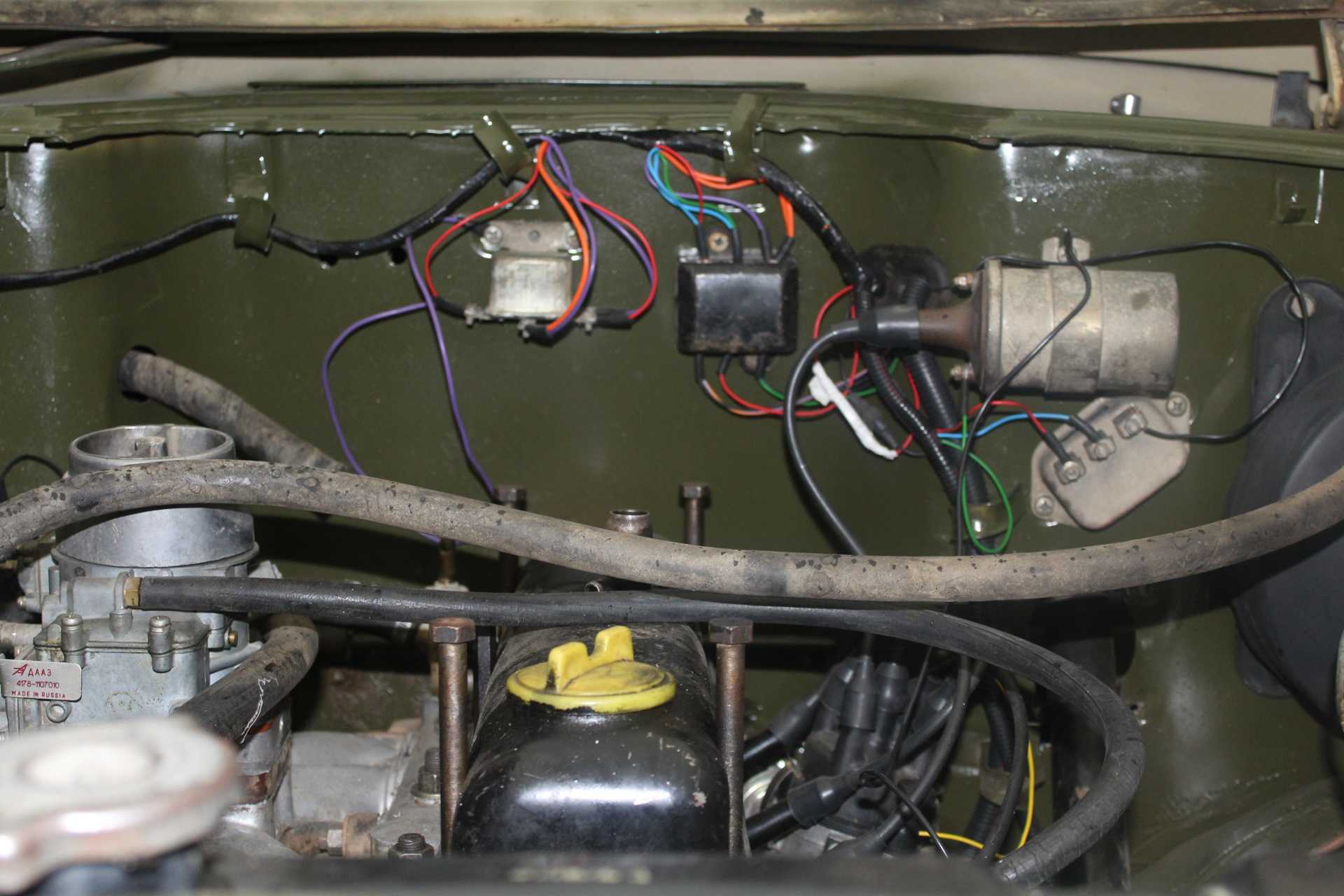

Крышка — распределитель

Крышка распределителя имеет три вывода для проводов высокого напряжения. Центральный 2 для подвода тока высокого напряжения к распределителю от катушки зажигания и два других — для отвода тока к свечам.

Крышка распределителя, изготовленная также из изоляционного материала, имеет центральный контактный зажим для крепления в нем провода высокого напряжения от катушки зажигания; центральный зажим соединен с угольным контактом, установленным в центре с внутренней стороны крышки.

Крышку распределителя и ротор следует периодически очищать от пыли и грязи тканью, смоченной в авиационном бензине или спирте.

Крышку распределителя крепят на корпусе прерывателя пружинными скобами только в одном ( относительно корпуса) положении.

Загрязнение крышки распределителя и неплотная посадка высоковольтных проводов в гнезда выводов могут привести к поверхностному разрушению или пробою изоляции крышки.

Снять крышку распределителя, повернуть ротор в положение, при котором его разносная пластина будет совпадать с боковой клеммой крышки первого цилиндра ( пластинка ротора направлена на клемму низкого напряжения корпуса), в таком положении установить прерыватель-распределитель в гнездо блока и, слегка поворачивая ротор, ввести валик в зацепление с приводом, завернуть от руки гайку крепления прерывателя-распределителя к двигателю и установить октан-корректор на нулевое деление.

Сняв крышку распределителя и включив стартер, нужно провернуть вал двигателя на пять — восемь оборотов. Пластина с контактами прерывателя должна плавно повернуться на 7 — 10; при открытии патрубка карбюратора пластина быстро возвращается в исходное положение.

Снимают крышку распределителя и ротор. Отвертывают крепящие винты и снимают конденсатор, молоточек с наковальней, провод, идущий к молоточку внутри распределителя, и винт, проходящий через изолятор.

Снять крышку распределителя и тщательно обтереть ее снаружи и изнутри тканью, смоченной в чистом бензине. Внимательно проверить, нет ли в крышке и роторе трещин или следов пробивания искрой и значительного обгорания или коррозии электродов крышки и токоразносной пластины ротора. Обгортание торцовой поверхности токоразносной пластины ротора и торцовой поверхности электродов крышки указывает на чрезмерно большой радиальный зазор между токоразносной пластиной и элек — тродами.

Снять крышку распределителя, тщательно протереть ее тряпкой, смоченной в чистом бензине. Смазать распределитель согласно указаниям карты смазки.

Снимают крышку распределителя зажигания и протирают ее внутреннюю поверхность. Проверяют контакты прерывателя, при необходимости их зачищают и регулируют зазор между ними. Для этого ослабляют ( см. рис. 11.1) винт 2 крепления неподвижного контакта / и добиваются нужного зазора, поворачивая эксцентрик 4 отверткой. Затем закрепляют неподвижный контакт / винтом 2 и вновь проверяют зазор между контактами. Зазор контролируют также при размыкании контактов другими выступами кулачка. После выполнения этих работ регулируют угол опережения зажигания.

В пресс-формах Крышка распределителя и Распределитель замер температур в оформляющей части производился непрерывно, в отличие от рассмотренных выше пресс-форм, при испытании которых фиксация температур производилась лишь в моменты включения и выключения терморегуляторов.

Для этого крышка распределителя изготовлена из высококачественного материала, имеет значительно большую высоту и снабжена внутренними барьерами между электродами, что значительно повышает напряжение поверхностного разряда и перекрытия между токове-дущими деталями распределителя. Малогабаритный конденсатор помещен внутри распределителя. Из-за повышения числа оборотов и числа цилиндров двигателя применен стальной рычажок прерывателя облегченной конструкции, имеющий меньшую массу, чем текстолитовый рычажок распределителя Р-23 ( фиг.

Состояние изоляции крышки распределителя и бесперебойность искрообразования проверяют на стенде при соединении аппаратов зажигания по схеме, приведенной на рис. 7.4. На распределитель надевают ротор и крышку, а высоковольтные провода вставляют в гнезда крышки. Затем устанавливают зазор между иглами искрового разрядника 4, включают электродвигатель 6 и увеличивают частоту вращения до максимальной, наблюдая за характером искрообразования.

Трещина на крышке распределителя.

Подключение гидрораспределителя

На МТЗ 82 (80) узел расположен на передней стенке внутри кабины под приборной панелью управления. Рычаги управления связанны с золотниками через ось и тяги с шарнирными соединениями выведены на правую сторону панели. Конструкция распределителя позволяет, при переносе узла в другое место или установке на другие модели тракторов, модифицировать расположение рычагов, переустанавливая крышку с выходами под рычаги на другую сторону корпуса распределителя. Для удобного подключения к гидросистеме и гидравлическому оборудованию крайние секции узла имеют фронтальные и дублирующие боковые выходы подъёма и опускания. Кроме этого, одновременное подключение к двум выходам золотника позволяет управлять одновременно двумя гидроцилиндрами. В конструктивно удобные отверстия подключают трубопроводы, остальные закрываются заглушками.

Для герметического соединения трубопроводов штуцера уплотняются медными шайбами и резиновыми кольцами — сальниками. Стандартно один золотник распределителя подсоединен к силовому гидроцилиндру задней навески трактора и два золотника используют для гидропривода выносного гидрооборудования.

При нехватке трех секций распределителя для гидропривода и управления оборудованием на трактор устанавливают дополнительный распределитель. Существует два способа подключения: последовательное подключение и параллельное.

В первом случае второй гидрораспределитель запитывают от одной из секций основного распределителя подключая выход подъема к нагнетательному каналу второго распределителя. Выход обратного хода рабочей жидкости, используемого золотника основного узла для запитки доп. распределителя, закрывают заглушкой. Сливную полость второго распределителя, так же соединяют с гидробаком системы. Активируют распределитель, фиксируя подключенный золотник в положении «подъем». Таким образом, получают пять рабочих управляемых потоков для привода гидрооборудования. Недостатком является потеря одной рабочей секции и зависимость производительности работы второго распределителя от технического состояния первого узла.

Параллельное подключение осуществляют, устанавливая на магистраль высокого давления, идущего от насоса, гидравлический трёхходовой кран-тройник. Кран разделяет общий поток рабочей жидкости на два потока для подсоединения двух узлов и позволяет переключать поток масла. При переходе работы с одного распределителя на другой соответственно переключают краном поток масла. Патрубки для слива, идущие от распределителей, соединяют тройником. Если на тракторе используется силовой регулятор, один распределитель подключяют к регулятору. Второй канал управления перепускным клапаном дополнительного распределителя глушат пробкой. Таким образом, система получает шесть рабочих потоков, три из которых работают с силовым регулятором. Недостатком такого подключения является, невозможность одновременной работы секциями на разных распределителях не переключая кран.

В зависимости от размещения гидровлического оборудования дополнительный распределитель размещают на задней стенке кабины или на правой передней стенке, вместо нижнего смотрового обзорного окна. Узел выносится наружу кабины, рычаги выводятся внутрь.

Так же стоить отметить, что данный тип распределителя и его модификации может быть использован в комплектации гидросистем тракторов ЮМЗ -6, ДТ-75, Т-40, Т-150 и их модификаций.

многосекционный распределитель с джостиками

Другие марки и конструкции распределителей подбирают при комплектации дополнительных гидросистем трактора, учитывая вид выполняемых работ, назначение и количество приводных гидроузлов навесного оборудования. Так при использовании гидроприводного оборудования с большим количеством гидроузлов используют многосекционные распределители. В конструктивном исполнении управления золотниками используют рычаги-джойстики, позволяющие одновременно управлять двумя золотниками распределителя, что повышает производительность и эргономику рабочего места водителя.

Трамблер ВАЗ-классика

Прерыватель-распределитель (ПР) на заднеприводных машинах ВАЗ предназначен для прерывания тока в первичной цепи и распределения высокого напряжения по цилиндрам. На машинах ВАЗ 2101-07 существует контактные и бесконтактные трамблеры. Контактный ПР ВАЗ модели 30.3706 состоит из следующих основных частей:

корпуса;
валика с кулачками;
центробежного регулятора с грузиками;
контактов;
бегунка (ротора);
крышки;
вакуумного опережения зажигания.

На контактном трамблере устанавливается конденсатор, который улучшает искрообразование, предохраняет контакты от преждевременного выгорания. В бесконтактной системе прерывание происходит за счет датчика Холла, который установлен вместо контактов.

Трамблеры ВАЗ-классика отличаются длиной вала – на двигателях 2101/21011 устанавливается прерыватель-распределитель с коротким валом, на моторах 2103/ 2105/ 2106/ 21213 – с длинным валом.

Снятие и установка трамблера (распределителя зажигания):

1. Отсоединить от трамблера проводок от клеммы «–» на аккумуляторной батарее.

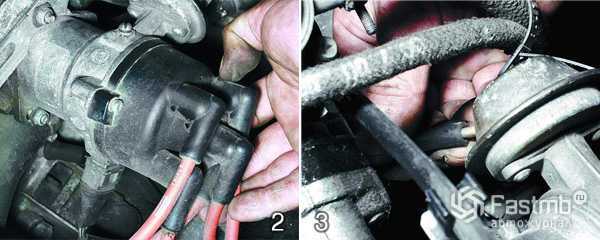

2. От распределителя зажигания следует отсоединить высоковольтные провода.

3. Отсоединить от вакуумного корректора распределителя зажигания вакуумный шланг.

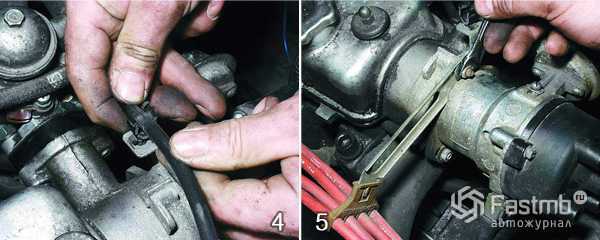

5. Отвинтить гаечку от крепления кронштейна держателя проводков. Будьте внимательны: под гаечкой находится специальная шайба. Далее снимите кронштейн со шпильки и отложите вместе со всеми остальными проводками.

6. Любым удобным для Вас способом сделайте отметины на корпусе трамблера и привода вспомогательных агрегатов. Это поможет в будущем, при выполнении обратного монтажа, сохранить неизменную установку начального момента зажигания.

7. Выполнив все выше-написанные пункты, Вам потребуется отжать пружинный фиксатор с помощью тонкой отвёртки или же обычного шила, таким способом Вы отсоедините разъем жгута проводков от распределителя зажигания.

8. Далее потребуется вынуть из люка картера сцепления резиновую заглушку и установить поршень первого цилиндра в верхней мёртвой точке, проворачивая за зубчатый венец маховика коленчатый вал двигателя. Использовать при этом лучше длинную отвёртку.

9. Следующим пунктом будет отвернуть две оставшиеся гайки от крепления распределителя и снять его.

10. При установке на авто трамблера выполняйте все действия при снятии в обратном порядке, но отверните два винта с крепления и снимите крышку распределителя зажигания.

11. Выполнив пункт 10, проверните валик распределения зажигания до такой степени, чтобы наружный контакт бегунка стал напротив клеммы первого цилиндра. Установите трамблер в корпус привода вспомогательных приборов.

12. После того как Вы полностью установите трамблер в корпусе привода вспомогательных агрегатов, совместите все ранее нанесённые отметки.

13. И, наконец, Вам потребуется проверить и, если это понадобится, установить начальный момент зажигания.

Ремонт трамблера ВАЗ 2109

Одна из самых частых проблем распределителя ВАЗ 2109 – отказ датчика Холла. При неисправном датчике двигатель перестает запускаться, замену этой детали производим следующим образом:

снимаем с двигатели трамблер;
откручиваем крышку (два винта);
демонтируем вакуумный регулятор;
выворачиваем винт, держащий соединительную колодку датчика;
отворачиваем крепеж держателя верхнего подшипника, он крепится на двух винтах;
извлекаем подшипник в сборе с датчиком, демонтируем датчик Холла с держателя (два винта);
устанавливаем новую деталь, собираем трамблер, ставим его на место.

После ремонта трамблера ВАЗ2109 может понадобиться регулировка зажигания, она производится очень просто:

ослабляем три гайки самого корпуса ПР;
на заведенном двигателе понемногу поворачиваем распределитель в ту или другую сторону, подгазовываем дросселем – находим то положение, при котором двигатель резвее набирает обороты, без провалов;
после затягиваем гайки, проверяем машину на ходу. Если найти нужное положение сразу не получилось, повторяем операцию.

1 Назначение крышки трамблера

1.1 Рассмотрим устройство и принцип работы столь необходимой детали
1.2 Особенности эксплуатации устройства
1.3 Крышечка трамблера, как противоугонное устройство

2 Порядок подключения высоковольтных бронепроводов к крышке на ваз 2108- 21099
3 Проверка крышки

Крышка трамблера ваз

Крышка трамблера ваз 2109 (распределителя зажигания) – это устройство, которое раздает (распределяет) ток высокого напряжения на свечки в строгом соответствии с установленным порядком срабатывания воспламенения цилиндров. Крышкой трамблера (распределителя зажигания) называется съемная верхняя часть самого распределителя зажигания, под крышечкой располагается ротор распределителя. Крышка трамблёра ваз 2109 имеет вмонтированные контакты, через которые ток высокого напряжения в строго установленном порядке подается к свечкам зажигания. Как видите, это немаловажная деталь системы зажигания, с которой следует считаться, и периодически проверять состояние, во избежание проблем с зажиганием.

Замена трамблёра на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Трамблёр – он же распределитель зажигания, играет очень важную роль в автомобиле, вить благодаря нему искра в нужный момент и проскакивает в цилиндрах, поэтому после выхода его из строя или при неправильной его установки, автомобиль ощутимо теряет свою мощность или же вообще перестаёт заводиться и тут то и приходиться прибегать к замене данного агрегата, так как автомобиль при его неисправности работать нормально уже не будет.

Примечание! Чтобы заменить трамблёр на машине, вам нужно будет взять: Свечной ключ чтобы свечу первого цилиндра выкрутить и снять, а так же бородок понадобиться, набор гаечных ключей и просто отвёртка!

Где находится трамблёр? Начнём с того что он присутствует только лишь в карбюраторных системах, потому что в инжекторе за зажигание отвечает уже не он, а датчик положения коленвала и контроллер, чтобы данный агрегат вы могли без проблем найти (Трамблёр имеем ввиду), отройте для этого капот у автомобиля и ищите крышку распределителя зажигания (На фото она красной стрелкой указана), данная крышка крепиться на двух металлических пружинных защёлках, отогнув их и сняв крышку вы сможете увидеть ротор трамблёра и ещё некоторые детали которые к нему относятся (Контакты ротора например), для наглядности просмотрите маленькое фото на основном ниже, там видно какие детали скрываются под крышкой (Крышка на фото убрана, посредством отщёлкивания двух боковых пружинных защёлки которые её крепят).

Когда нужно менять трамблёр? Он меняется или же ремонтируется (О том как отремонтировать данную деталь, читайте в статье: «Ремонт распределителя зажигания»), первые признаки которые он будет выдавать при умирании, так это то что машина у вас начнёт глохнуть и не будет она развивать полной мощности, так же на холостом ходу будет неустойчивый ход, ещё при резком разгоне рывки могут быть и в глушите хлопки могут прослушиваться в этот момент, это пока самые основные признаки которые вы должны учитывать и всегда помните одну вещь, может и не в трамблёре быть всё дело а в других ещё деталях, но при появлении всех этих признаков проверить его всё же нужно, воспользуйтесь для этого статьёй по ремонту трамблёра, там подробно описывается как его разобрать и как найти в нём все поломанные детали.

Примечание! Если вы начали замечать то что у вас зажигание постоянно сбивается и вам приходиться его чуть ли не каждое время настраивать, то тоже рекомендуем вам задуматься над заменой или над ремонтом трамблёра, внутри него есть подшипник, вот данный подшипник скорее всего и приводит постоянно к сбиванию момента зажигания и вам его приходиться постоянно настраивать на автомобиле!

Техническое обслуживание распределителя

Крышку распределителя следует очищать снаружи и изнутри через равные интервалы времени, чтобы удалить остатки нагара, пыль или влагу. Также очистите бегунок распределителя. Для очистки используйте тряпку, смоченную в бензине; при этом одновременно проверяйте крышку на наличие трещин. Замените бегунок распределителя, если контакты сильно изношены.

Латунные контакты ни в коем случае нельзя шлифовать или подпиливать. Содержите наружные поверхности высоковольтных кабелей в чистоте и сухости, чтобы гарантировать нормальное протекание тока в системе зажигания. Выньте все провода из распределителя, очистите и проверьте контакты. Провода нельзя укорачивать, чтобы исправить плохие концы контактов. Всегда заменяйте провода.

Конструкция распределителя

Гидрораспределительный узел МТЗ 82 (80) — Р75-33Р(ГОСТ 8754-71)

Р – распределитель
75 – пропускная способность узла литров в минуту
3-тип золотника конструкция которого не дает фиксации в положении «опускание»
3 –количество золотников в конструкции узла
Р— узел предназначен для работы с силовым, позиционным регулятором

Конструкция выполнена в отдельном чугунном корпусе с тремя вертикальными, сквозными посадочными каналами золотников и одним каналом для перепускного клапана. Сверху и снизу корпус закрывается алюминиевыми, цельнолитыми крышками. Соединительные плоскости крышек и корпуса уплотнены прокладками и стянуты винтами.

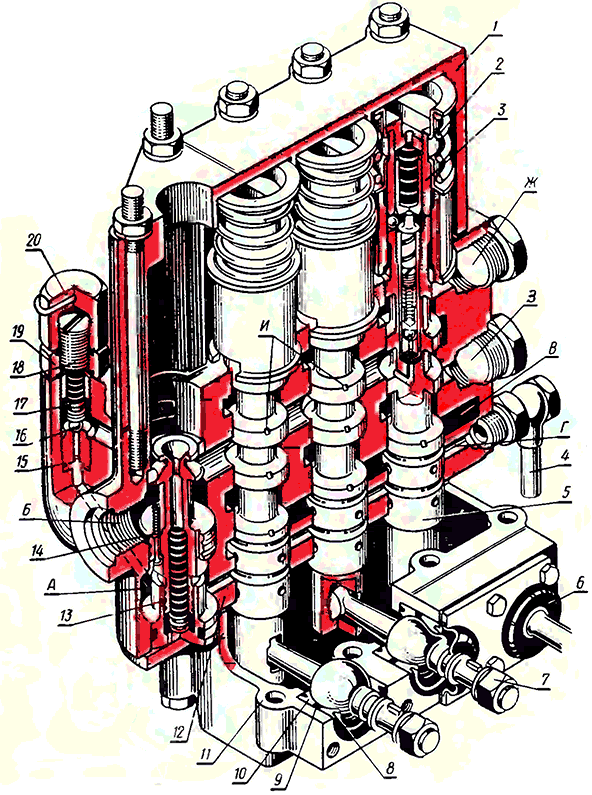

Гидрораспределитель МТЗ 80(82) Р75-33Р

Распределитель имеет три рабочие магистрали потока рабочей жидкости, размещенные перпендикулярно ходу переключения положения золотников; нагнетательная магистраль «Б» — связывает полости перепускного клапана и золотников, сливная магистраль «В» — соединяет отверстия золотников, магистраль управления перепускным клапаном «Г» проходит через корпус распределителя и отверстия в золотниках, перепускной клапан 14 соединен с трубопроводом.Поршень перепускного клапана оборудован дроссельным жиклером 13 для создания перепада давления в нагнетательном канале и подпоршневой полостях, что обеспечивает его открытие в нейтральном положении.

Золотники перекрывают и открывают рабочие магистрали дросселирующими выточками. Управление осуществляется рычагами, которые размещены в нижней крышке распределителя. Рычаги соединены с золотниками через сферическое сочленение 9 с пластиковыми вкладышами 10 и уплотнительным кольцом 8. Снаружи сочленение закрыто резиновым пыльником 6. Три золотника позволяют управлять одновременно тремя рабочими гидроприводными установками.

Принцип работы

Каждый золотник в зависимости от заданного положения работает в четырёх режимах:

«Нейтральное» – среднее между крайним верхним «подъёма» и нижним положением «опускания». Перепускной клапан открыт и сбрасывает рабочую жидкость в слив. Золотники перекрывают все каналы, тем самым фиксируют ранее заданное положение гидроприводных органов.
«Подъём» — первое верхнее положение после «нейтрального». Перепускной клапан закрывает сливную полость. Золотник пропускает масло из нагнетательного канала в магистраль подъёма цилиндра.
«Принудительное опускание» — нижнее положение перед крайним «плавающим». Перепускной клапан закрывает сливную полость. Золотник пропускает масло из нагнетательного канала в магистраль обратной полости гидроцилиндра.
«Плавающее» — крайнее нижнее положение рычага. Перепускной клапан открыт и сбрасывает поступающую от насоса рабочую жидкость в слив.В таком положении рабочая жидкость свободно перетекает в обе стороны из обеих полостей гидроцилиндра. Гидроцилиндр находится в свободном положении и реагирует на действие внешних условий и собственной тяжести машины. Таким образом, это позволяет рабочим органам агригатируемой машины копировать рельеф при обработке почвы и держать стабильность глубины обработки.

Работа фиксатора золотника

Золотники оснащены пружинно-клапанным механизмом автоматического возврата в нейтральное положение 3 и шариковыми фиксаторами, которые удерживают его в выбранном положении. Шариковый клапан автоматического возврата срабатывает при превышении в системе давления 12,5-13,5 мПа. Превышение давления возникает при выходе гидроцилиндра в крайнее положение в соответствующем положении подъёма и принудительного опускания, а так же при возникновении перегрузки системы.

Гидрораспредельный узел оснащен устройством аварийного сброса давления 20. Предохранительный клапан отрегулирован на сброс давления превышающее значение от 14,5 до16 мПа. Регулировка производится винтом 18, изменяющим степень сжатия пружины шарикового клапана 17. Срабатывание устройства происходит при несрабатывании механизма — автомата золотника и перепускного устройства.

Часть 2 из 3: Подготовка автомобиля к замене крышки трамблера и ротора

Когда вы решите снять крышку распределителя и ротор, вам нужно сделать несколько вещей, прежде чем вы действительно начнете работу. Первым делом нужно приобрести запасную крышку распределителя и комплект ротора. Большинство производителей OEM-запчастей продают эти два элемента в виде комплекта, чтобы их можно было заменить одновременно. Есть также несколько поставщиков запасных частей, которые также производят комплекты для конкретных автомобилей. В некоторых случаях комплекты будут поставляться с запасным оборудованием, прокладками, а иногда и с новыми проводами свечей зажигания.

Если в ваши наборы входят эти предметы, рекомендуется использовать их все; особенно новые болты крепления крышки распределителя и ротора. Некоторые роторы свободно сидят на валу распределителя; в то время как другие закреплены винтом. Если на вашем автомобиле ротор закреплен винтом; всегда используйте новый винт. Согласно большинству руководств по обслуживанию, работа по снятию крышки распределителя и самого ротора занимает всего около часа. Наиболее трудоемкой частью этой работы будет удаление вспомогательных компонентов, которые ограничивают доступ к распределителю

Также очень важно выделить время, чтобы отметить расположение распределителя, крышки распределителя, проводов свечи зажигания и ротора в нижней части распределителя, прежде чем он будет снят; и в процессе удаления. Неправильная маркировка проводов и установка новой крышки распределителя точно так же, как была снята старая, могут привести к проблемам с зажиганием

Для выполнения этой работы вам не придется поднимать автомобиль на гидравлическом подъемнике или на домкратах. Распределитель обычно расположен в верхней части двигателя или сбоку от него. В большинстве случаев единственная часть, которую вам придется снять, чтобы получить к ней доступ, — это крышка двигателя или корпус воздушного фильтра.

В общем, материалы, которые вам понадобятся для снятия и замены распределителя и уплотнительного кольца; после удаления вспомогательных компонентов будет включать следующее:

Как заменить трамблёр, он же распределитель зажигания на ВАЗ 2101-ВАЗ 2107?

Примечание! Когда придёте в автомагазин за новым распределителем, говорите продавцу для какого автомобиля вам именно нужен распределитель, просто взять распределитель от ВАЗ 2101, так на ВАЗ 2103 он уже не подойдёт, потому что у тройки чуть по выше блок цилиндров и в связи с этим коротенький вал который идёт на копейке, просто не дотянется до грибка и в связи с этим автомобиль у вас работать не будет!

Снятие: 1) В начале выкрутите свечу которая идёт на первый цилиндр и закрыв после этого пальцем отверстие в головке, крутаните коленвал за его шкив при помощи специального ключа, более подробно о том как эту операцию провести, читайте в статье: «Установка момента зажигания», пункты 1-2 прочтите.

2) Идём дальше, теперь от штуцера (Указан синей стрелкой) вакуумного регулятора отсоедините шланг который к нему подсоединяется, он ещё красной стрелкой указан на фото 1, а после этого полностью отверните гайку которая крепит сам трамблёр (см. фото 2) и поднимите на верх его после этого, но учтите под гайкой находиться шайба и пластина, поэтому не потеряйте их.

Примечание! Когда вы поднимите распределитель зажигания на верх, переверните его и отверните гайку которая крепит низковольтный провод, после отворачивания снимите гайку (Придерживайте её когда будете отворачивать, чтобы не упала), а так же провод и шайбу, ещё отсоедините все пять высоковольтных провода которые к крышке трамблёра подсоединяются (Эти провода на маленьком фото ниже видно)!

Установка: 1) Снимается как вы уже поняли распределитель зажигания легко, но вот с установкой есть некоторые моменты, вообще она производиться в обратном порядке снятию, просто перед установкой обязательно проверьте зазор между контактами (Проверять зазор вам нужно в том месте, которое показано на фото ниже, там будут два контакта очень близко стоять вы их сразу же увидите), данный зазор должен быть 0.35–0.45 мм, проверять его нужно при помощи специального щупа и регулировать тоже при помощи него, только во время регулировки в сторону щуп не уводите, а строго в прямом направление, вперёд и назад его двигайте.

Примечание! Более подробно о том как отрегулировать этот зазор, смотрите в ролике который расположен ниже, в нём подробно показано выставление этого зазора начиная с 6:10 минуты и заканчивая на 11 минуте и да кстати, если у вас установлена бес контактная система зажигания то этот зазор вам выставлять не нужно так как у вас этих двух контактов просто нет, в вашем случае нужно всего лишь выставить трамблёр по метке и всё на этом!

2) После проверки и выставления зазора на новом трамблёре, переходите к установки крышки на новый распределитель зажигания, так же к крышке подсоедините все высоковольтные провода (Только с подсоединением проводов не ошибитесь, на крышке есть метки на которых написано на какой цилиндр какой провод идёт, учтите это), затем к новому распределителю подсоедините низковольтный провод (см. фото 1) и закрутите до упора гайку его крепления, далее переходите уже непосредственно к установке, в начале установке ротор (Это верхняя часть трамблёра, её ещё бегунок называют) поверните чтобы его наружный контакт (Указан красной стрелкой на фото 2) смотрел на первый цилиндр, вернее не смотрел а просто чтобы данный контакт был направлен на цифру 1 которая присутствует на крышке трамблёра (Данная цифра на крышке обозначает номер цилиндра), следом устанавливайте распределитель зажигания в отверстие из которого вы его вынули (см. фото 3), но устанавливайте его придерживая при этом вал от проворачивания и когда его установите на своё место, проверьте чтобы пружинные защёлки были направлены параллельно двигателю (На фото 4 показано как должен правильно стоять трамблёр), когда это сделаете, закрутите гайку которая крепит распределитель но только не до конца, подсоедините после чего в вакуумному регулятора шланг который вы отсоединяли ранее и переходите к установке зажигания на автомобиле. (О том как устанавливать момент зажигания, мы уже говорили ранее, дав ссылку для этого на другую статью, поэтому поищите эту ссылку вверху и перейдите по ней, там всё подробно описано)

Зажигание

Выставляют зажигание после снятия и повторной установки трамблера. При замене бегунка, распределить можно и не снимать, однако случаются и такие ситуации. Давайте рассмотрим, как и для чего выставляется правильное зажигание.

Силовая установка, как и любой другой узел автомашины, нуждается в периодическом контроле и уходе. Именно мотор играет «главную скрипку в оркестре», и поэтому его настройке должно быть уделено по максимуму.

Вакуумный регулятор

Две самые популярные неисправности, из-за которых автомобильный ДВС начинает барахлить – это засоренный карбюратор и сбитое зажигание.

В последнем случае ДВС может вообще не запускаться. Если же завести мотор удалось, то его реакции явно не будут впечатлять владельца. Первоочередной задачей диагноста в этом случае станет определение реакции ДВС.

Обычно делают так: автомобиль разгоняют до классической скорости 3-й передачи, затем скорость скидывается до 30-35 км/ч и включается 4-я передача. Педаль акселератора рекомендуется немного утопить и проследить за реакцией ДВС.

Если наблюдается провал оборотов и падение скорости (незначительное), а после ДВС вновь «раскручивается» — зажигание, скорее всего, позднее. Мощность автомотора не развивается и нужна будет настройка.
Если при нажатии на педаль раздается характерный металлический стук, долго не исчезающий, то принято считать зажигание «ранним». Звон объясняется неправильным взрывом горючего. Помимо этого, значительно снижается приемистость ДВС.

Сама по себе регулировка, выставление зажигания проводится несложно. Даже новичок, при наличии соответствующих знаний, с данной операцией может справиться.

Выставление зажигания

Ниже приведен примерный алгоритм проведения этой манипуляции.

ДВС следует заглушить.
Снять свечи, заткнув бумажной пробкой отверстия.
1-й цилиндр моторной установки надо выставить в положение ВМТ.

В процессе выставления момента зажигания надо помнить, что на крышке имеются три риски. Одна, первая, обозначает опережение зажигания на 10 градусов. Вторая риска – на 5 градусов, а третья – на 0.

Имеет значение, безусловно, при выставлении и то, на какой марке топлива функционирует автомобиль. Если это модель отечественной классики, работающая на 92-м или 95-м бензине, достаточно будет выставить опережение на 5 градусов.

Помехоподавительный резистор и бегунок

Что касается регулировки, то она подразумевает ослабление фиксатора-гайки распределителя. Используется также специальный прибор, один провод которого подсоединяется к низковольтному выводу, другой – к массе. После соединения загорается индикатор прибора, что свидетельствует о наличии напряжения.

После включения зажигания, надо аккуратно и медленно повращать корпус трамблера по часовой до момента, пока не потухнет индикатор. Одновременно появятся искры, что обозначат момент зажигания. Трамблер следует перемещать против часовой, пока контакты индикатор вновь не загорится, а контакты не разъединятся. Это и будет моментом, который следует зафиксировать, затянув корпус трамблера.

Если зажигание электронное, то работа силовой установки идет намного плавнее и мягче. Запуск мотора существенно облегчается в зимнее время, уменьшается и расход горючего.

Электронное зажигание, установленное на автомобилях с карбюратором, довольно часто встречается в последнее время. Установка системы подобного типа осуществляется просто:

Минус разъединяется с АКБ машины.
Коленвал проворачивается до совпадения рисок под номерами три и четыре.
Катушка отсоединяется от проводки, заменяется новой.
Проводится соединение с центральным бронепроводом.
Крышка распределителя снимается.
Фиксируется местоположение бегунка. Он должен стоять перпендикулярно ДВС.

Диагностика системы зажигания

После установки новой системы зажигания, все провода надо проверить и заменить, если необходимо. Нужна, к тому же, диагностика на скорости. Вот, как она проводится.

Автомашина разгоняется до 40-50 км/ч.
Включается 4-я передача, педаль газа вдавливается до упора.
Если появляется звук, напоминающий постукивание пальцев, настройка бесконтактного зажигания проведена верно. Если нет – придется повозиться с трамблером еще.

Узнав, как снять бегунок с распределителя, автолюбитель значительно расширяет диапазон своих знаний. Теперь он может без опаски ездить на самые дальние расстояния, не боясь потерять из виду станции автотехобслуживания. Если что и произойдет с его машиной, справиться с проблемой он сумеет сам.

Распространенные неисправности бегунка

Среди дефектов бегунка принято выделять особенные. Эти имеют собственные, если можно так выразиться «симптомы». Например, когда ДВС не издает никаких звуков, «молчит». Или в процессе функционирования мотора наблюдается подтраивание, искра нестабильно бьет.

Помимо всего прочего, при сломанном или нерабочем бегунке ДВС функционирует неравномерно, а это влияет непосредственно на расход горючего и мощность (соответственно, расход повышается, а мощность снижается).

Работа с бегунком

Остается только поблагодарить разработчиков бегунка, которые позаботились полностью о том, чтобы автовладелец мог заметить неисправность детали. Почти во все случаях надежным путем диагностики функционирования бегунка была и остается проверочная манипуляция с искрой, ведь деталь за ее образование, в принципе, и отвечает.

По сути, существует мало причин поломки бегунка, поэтому найти их не предоставляет особой сложности

Например, если дело в пробое бегунка, то достаточно будет обратить внимание на него или проверить внутренние детали на тот же признак. Как известно, о пробое свидетельствует черная метка – ее невозможно бывает стереть, а если попытаться это, все же, сделать, метка превратится в выемку

Исправный или неисправный бегунок

Немаловажное значение имеет металлизация канала бегунка. Ее тоже следует проверять на предмет сопротивления

Для этого надо будет взять мультиметр и измерить показатели.

Еще один способ диагностики – с использованием центрального бронепровода. Его следует поднести к разносчику, когда снята бывает крышка трамблера. Одновременно с поднесением провода, запускается стартер. О пробое в данном случае засвидетельствует искра, просачивающаяся на бегунок.

Пробой в трамблере – это непосредственная причина повреждения бегунка. Если имеются трещины, то искру уводит. А в бегунке из-за этого остается сопротивление, поддающееся перегоранию.

Описанные выше неисправности – самые распространенные, но могут быть и другие

Важно обращать внимание также на уголек в распределительной крышке – деталь обязана пружинить, эффективно нажиматься и выступать на 5 мм минимум

Принцип функционирования бегунка

Желательно, конечно же, для качественной диагностики обратиться к профессионалам. Однако ситуация, которая царит в последнее время, заставляет автовладельцев учиться все делать самостоятельно. И речь не только о дороговизне услуг, но и об участившемся и разросшемся дилетантизме.
