Условия, при которых ABS неэффективна
АБС предотвращает уход в занос и сохраняет управляемость авто. Но при определенных условиях эффективность работы ее сильно падает или же она и вовсе оказывает негативное влияние.
ABS не обеспечивает эффективное торможение, если авто движется по дороге с плохим покрытием. Дело в том, что при движении колеса по ямам и ухабам колесо отрывается от поверхности. Из-за того, что нет сопротивления, даже несильное воздействие колодок на диск или барабан приведет к блокированию колеса. И это «замечает» система и растормаживает колесо, хотя нужно прижатие колодок только наращивать, чтобы авто остановилось.
Негативное же влияние ABS оказывает при движении по рыхлой поверхности (снег, песок) В таких условиях заблокированное колесо перед собой «нагребает» валун, который выступает в роли клина, дополнительно замедляющего авто. Из-за работы системы колесо при торможении проворачивается, из-за чего клин не появляется и тормозной путь удлиняется.
Внутреннее устройство и компоненты
Электронный помощник состоит из блока ABS, подключенного к контурам тормозной системы и главному цилиндру, колесных датчиков и соединительных жгутов проводки.
В случае поломки одного из контуров сохраняется возможность торможения с небольшим снижением эффективности. Отказ компонентов приводит к включению контрольной лампы и сопряженных с ABS элементов (например, на ряде машин перестает работать навигационный комплекс).

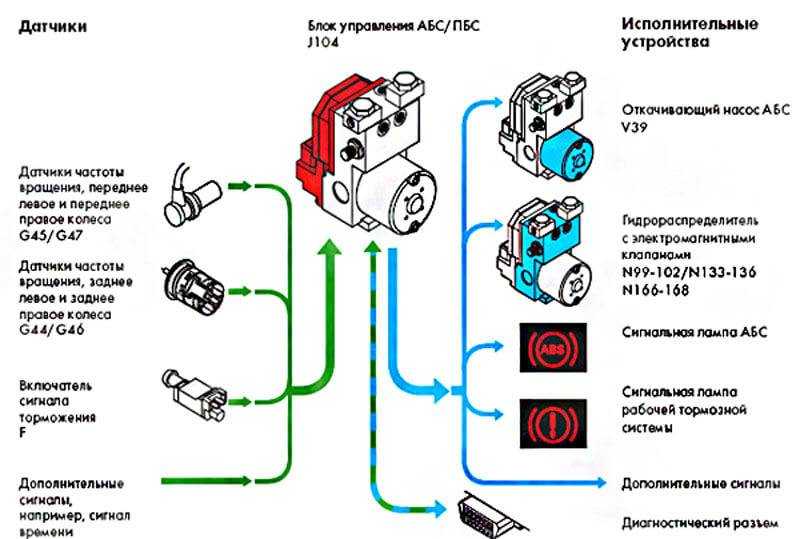

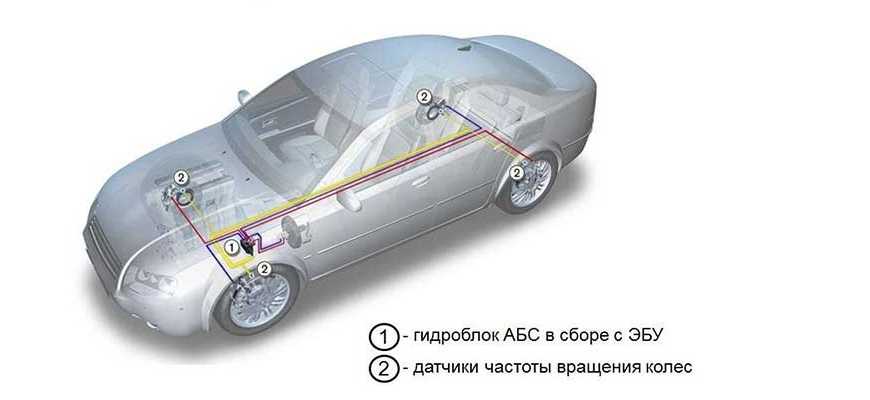

Компоненты системы ABS.
Датчики скорости
Для определения момента остановки колес на борту машины имеются бесконтактные датчики, расположенные в ступицах или прикрепленные к чулку заднего моста.
Для работы сенсора необходим зубчатый венец, вращающийся вместе с колесом. Генерируемые импульсы тока считываются блоком управления антиблокировочной системы. Сигналы могут использоваться и для работы другого оборудования (например, расчета пройденного расстояния для навигационного комплекса).
Для работы используют датчики:
- индукционного типа (ранние образцы, с начала 2000-х гг. не применяются), генерирующие импульсы тока при вращении стального зубчатого ротора;
- на основе эффекта Холла, состоящие из пластины и постоянных магнитов (наведение тока в планке осуществляется при вращении зубчатого венца).
Электронный блок управления АБС
Контроллер ABS собирает данные от датчиков и управляет работой клапанного блока в соответствии с заданной программой. Блок интегрирован в модуль ABS и подключен к бортовой сети машины.
При поломке компонентов электроники в памяти фиксируется ошибка (с включением лампы ABS в комбинации приборов), код считывается диагностическим сканером.
Контроллер может подключаться к цифровой шине автомобиля. Линии питания блока защищаются несколькими предохранителями, расположенными в салоне или моторном отсеке автомобиля.

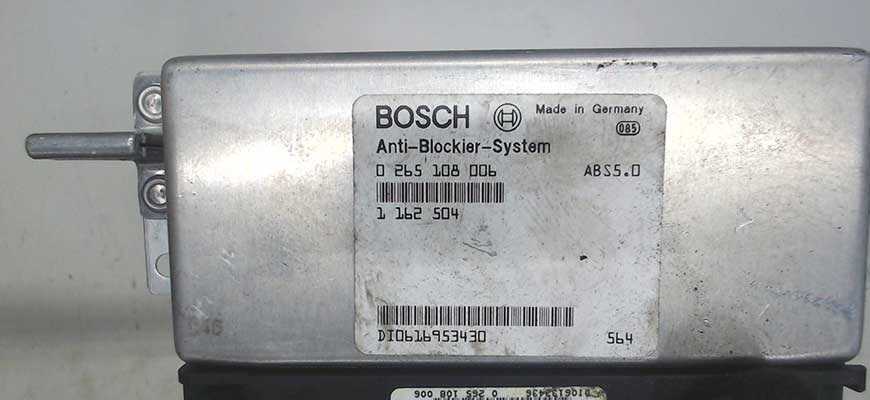

Блок управления АБС.
Модулятор с клапанами
Клапанный блок подключен к тормозным магистралям и камерам главного цилиндра (всего на корпусе имеется 6 штуцеров). Предусмотрен фильтр мембранного типа для сбора мелкодисперсных частиц износа, имеющихся в жидкости. Расположенные внутри блока клапаны обеспечивают перекрытие магистралей подачи жидкости к колесным механизмам или сброс давления в ресиверах.
Гидроаккумулятор и насос ABS
Для каждого контура предусмотрен отдельный ресивер, необходимый для корректировки давления. Перекачка жидкости осуществляется через клапан.
Электрический насос кулачкового типа работает только в случае необходимости быстрого перемещения жидкости в гидроаккумулятор. Помпа обратной подачи оснащена двигателем и управляется электроникой, обеспечивая стабилизацию давления. Применяется для работы модуля экстренного торможения BAS, срабатывающего при резком нажатии на педаль.
Проблемы эксплуатации ABS
Заметим, что современные ABS обладают достаточно высокой надежностью и могут длительное время работать не выходя из строя. Электронные блоки ABS отказывают крайне редко, поскольку защищены специальными реле и предохранителями, и если такая неисправность все-таки случилась, то ее причина нередко бывает связана с нарушениями правил и рекомендаций, о которых упомянем чуть ниже. Самыми же уязвимыми в схеме ABS являются колесные датчики, располагаемые вблизи вращающихся деталей ступицы или полуосей. Место расположения этих датчиков благополучным никак не назовешь: различные загрязнения или даже слишком большой люфт в подшипниках ступицы способны вызывать сбои в работе датчиков, которые и становятся чаще всего виновниками неполадок в работе ABS.
Кроме того, на работоспособность ABS влияет величина напряжения между клеммами аккумулятора. При уменьшении напряжения до 10,5 В и ниже ABS вообще может самостоятельно выключиться через предохранительный электронный блок. Предохранительное реле может также сработать при недопустимых колебаниях и всплесках напряжения в сети автомобиля. Чтобы этого не случилось, нельзя разъединять электрические разъемы при включенном зажигании и работающем двигателе, необходимо строго следить за состоянием контактных соединений на генераторе. Если приходится заводить двигатель методом “прикуривания” от постороннего аккумулятора либо предоставлять для этой цели в качестве “донора” собственный автомобиль, соблюдайте следующие правила. При подсоединении проводов от внешнего аккумулятора необходимо, чтобы зажигание на вашем автомобиле было выключено (ключ из замка вынут). Пусть подзарядится ваш АКБ 5-10 минут. Перед запуском вашего автомобиля «донор» нужно заглушить и выключить зажигание, только потом включать зажигание и заводить свой. Это сохранит генератор на «доноре», а многие электронные блоки на вашем автомомбиле.
Что еще? Если автомобилю потребовался ремонт с применением сварки, то перед началом работ следует отсоединить проводку от электронного блока управления ABS. Кроме того, этот блок не рекомендуется подвергать нагреву свыше 85 градусов по Цельсию более двух часов. Это к тому, если автомобиль предполагается красить, а затем сушить горячим методом в специальной камере.
О том, что ABS неисправна, свидетельствует загорание контрольной лампы на панели приборов. Слишком нервно реагировать на это не следует, без тормозов автомобиль не останется, но при торможении будет вести себя как машина, в которой ABS отсутствует. Если контрольная лампочка ABS загорелась во время движения, необходимо остановить автомобиль, заглушить двигатель и проверить напряжение между клеммами аккумулятора. Если оно окажется ниже 10,5 В, то можно продолжать движение, а при первой возможности зарядить аккумулятор. Если лампочка ABS периодически загорается и гаснет, то, скорее всего, барахлит какой-нибудь контакт в электрической цепи ABS. Автомобиль следует загнать на смотровую канаву, проверить все провода и зачистить электрические контакты. Если причина мигания лампы ABS не будет обнаружена, то дальнейшие поиски неисправности следует продолжить в специализированном автосервисе.
Существует ряд особенностей, связанных с обслуживанием или ремонтом тормозной системы с ABS. Например, перед заменой тормозной жидкости следует разрядить аккумулятор давления в гидроблоке ABS. Для этого при выключенном зажигании необходимо раз двадцать нажать на педаль тормоза.
Простейший способ торможения автомобиля
Многие водители считают, что чтобы быстро остановить автомобиль, необходимо нажать и удерживать педаль тормоза (тормоз в пол). Безусловно, такой способ заставит автомобиль остановиться, но такое торможение не будет эффективным.
При торможении в пол происходит блокировка колес, т.е. колеса автомобиля перестают вращаться. На первый взгляд кажется, что с заблокированными колесами автомобиль остановится быстрее. Но это только на первый взгляд. Вспомним небольшой элемент школьного курса физики: «Сила трения покоя всегда больше, чем сила трения скольжения». Т.е. если колеса автомобиля катятся (незаблокированы), то автомобиль затормозит быстрее, чем в случае с заблокированными колесами. Это обусловлено тем, что в первом случае пятно контакта колес автомобиля находится в неподвижном состоянии относительно дорожного полотна, т.е. действует сила трения покоя. Во втором же случае, когда колеса автомобиля заблокированы, на него действует сила терния скольжения.
Существует также второй недостаток простейшего способа торможения — автомобиль с заблокированными колесами полностью теряет управляемость. Т.е. если в повороте заблокировать колеса, то автомобиль продолжит свое движение по инерции прямо, а не в сторону повернутых колес.
Очевидно, что простейший способ торможения несовершенен, а иногда и опасен. Поэтому для помощи водителю при торможении были разработаны специальные антиблокировочные системы тормозов (АБС).
КАБИНЕТ ТЕРАПЕВТА
У ABS есть лампа-индикатор отказа. Предусмотрено и считывание кодов неисправностей. Можно также отслеживать параметры элементов и управлять некоторыми из них — например, клапанами и насосом модуля ABS. Лучше всего использовать дилерское диагностическое оборудование. Система достаточно надежна и включает в себя не слишком много элементов. Большая часть неисправностей ABS связана с внешними воздействиями.
Ошибки модуля управления.
Чаще всего это внутренние электронные неисправности модуля. Иногда такие ошибки носят случайный характер, то есть после удаления больше не возникают. Если же ошибки не удаляются или возникают повторно, модуль управления подлежит замене: ремонт не предусмотрен.
Ошибки датчиков скорости колес.
Другие типы ошибок.
Модуль ABS связан по CAN-шине с другими модулями управления. Часть ошибок может иметь отношение к самой цепи связи. К ABS относится и датчик педали тормоза. Иногда лампу ошибки зажигают другие модули. Либо она реагирует на неисправности, даже не связанные напрямую с ABS.
ABS – это антиблокировочная система тормозов. Из названия сразу становится понятным ее предназначение. Но как же она работает?
Для чего нужна ABS
Каждый водитель знает, что во время торможения рано или поздно может наступить момент, когда колеса перестают вращаться и автомобиль начинает идти юзом. Такая ситуация опасна тем, что машина становится неуправляемой. Колеса, которые не вращаются, даже если их повернуть рулем, не смогут изменить траекторию движения автомобиля.
Блокировка колеса возникает тогда, когда сила торможения превышает коэффициент сцепления шины с дорогой. Этот момент возникает каждый раз в разное время и на льду наступит гораздо раньше, чем на сухом асфальте. Поэтому торможение во время гололеда (да еще экстренное!) превращается в весьма сложное задание.
Чтобы облегчить вождение автомобиля в сложных погодных условиях, была разработана антиблокировочная система тормозов.
Как работает ABS
Принцип работы антиблокировочной системы весьма прост – она способна обнаруживать блокировку одного или нескольких колес и, когда это происходит, «отключает» тормоза. Это равносильно тому, как если бы Вы отпустили педаль тормоза. Когда колесо снова начинает вращаться, ABS регистрирует начало вращения и вновь «включает» торможение…
Главная «фишка» всех этих действий в том, что ABS отключает и включает тормоза до 30 раз в секунду! Во время работы системы педаль тормоза дрожит под ногой, а на некоторых автомобилях слышно стрекотание работающих клапанов. При этом колеса продолжают вращаться, автомобиль не теряет управление, а торможение происходит с максимальной эффективностью.
Устройство ABS
Антиблокировочная система тормозов имеет в своем составе весьма скромное количество крупных модулей. В их число входят датчики вращения колес, блок клапанов и управляющий блок. Все.
Датчики вращения служат для определения вращения колеса. Если вращения нет, но автомобиль движется, значит, колесо заблокировано. Сигнал с датчика приходит в управляющий блок, а он включает соответствующий клапан. Клапан перекрывает соответствующую тормозную магистраль, отключая тем самым тормоза. Соответственно, когда колесо начинает вращаться, сигнал идет по той же цепочке, но команда от управляющего блока отключает клапан. Подача тормозной жидкости возобновляется и торможение продолжается.
Антиблокировочные системы делятся на три вида:
1) Одноканальные. Простейшие ABS, способные управлять блокировкой и торможением только на всех колесах сразу. Малоэффективны в случаях, когда колеса разных бортов едут по разным покрытиям (классическая ситуация: под левыми колесами асфальт, а под правыми – лед).
2) Двухканальные. Работают с двумя тормозными контурами по отдельности. Если контуры распределены по бортам, то вращение колес будет регулироваться более эффективно, чем при одноканальной ABS
3) Многоканальные. Воздействуют на каждое колесо индивидуально. Такие ABS наиболее эффективны, поскольку способны управлять любым колесом именно так, как нужно в данный момент времени. Торможение будет отличным, даже если под всеми колесами будут совершенно разные покрытия.
Управляющий блок ABS имеет встроенную систему самодиагностики. Опрос датчиков и определение работоспособности системы обязательно происходит после включения зажигания. В это время на панели приборов обязан светиться специальный указатель. После нескольких секунд он так же обязан погаснуть. Если указатель продолжает светиться, значит, в ABS присутствует неисправность. Эксплуатировать автомобиль с неработающей антиблокировочной системой крайне нежелательно – нужно провести диагностику и ремонт.
Конструкция и назначение составляющих частей
Устройство антиблокировочной системы состоит из трех основных составных элементов:
- Колесные датчики скорости
- Блок (модуль) управления
- Исполнительное устройство

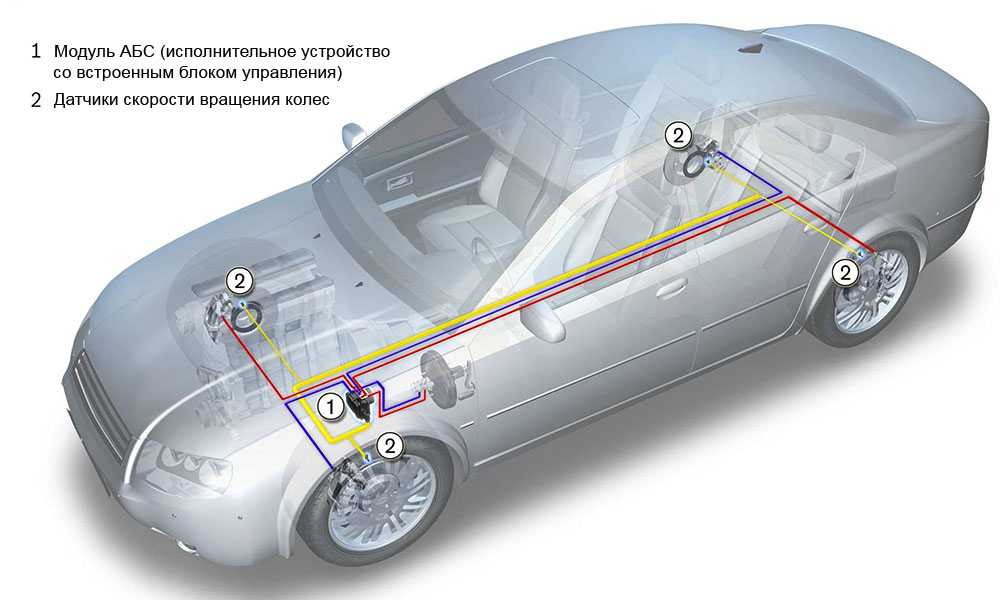

Элементы ABS автомобиля
Как отмечено, эта система нередко задействуется в качестве базы для других. При этом составные части ряда иных систем являются лишь дополнением к АБС.
Датчики
Датчики скорости – очень важные составляющие, поскольку на их показаниях основывается работа системы ABS. По импульсам, которые они подают, модуль управления высчитывает скорость вращения каждого из колес, и на основе расчетов производится управление исполнительным механизмом.
Расположение датчика скорости на ступице колеса
В конструкции АБС используется два типа датчиков. Первые получили название пассивных датчиков. Эти элементы – индуктивного типа.
Конструкция их включает сам датчик, состоящий из обмотки, сердечника и магнита, а также зубчатого венца, используемого в качестве задающего элемента. Зубчатый венец устанавливается на ступицу, поэтому он вращается вместе с колесом.

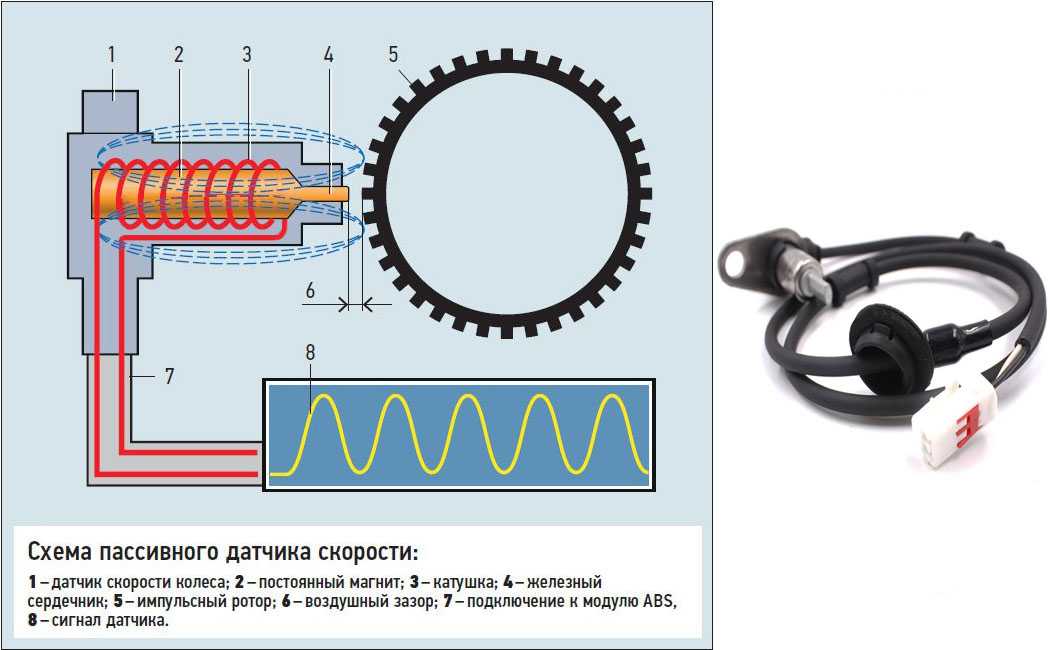

Датчик индуктивного типа
Суть функционирования пассивного элемента очень проста – обмотка генерирует магнитное поле, через которое проходит зубчатый венец. Имеющиеся зубья при проходе через поле оказывают на него влияние, что обеспечивает возбуждение напряжения в датчике. Чередование зубьев с впадинами обеспечивает создание импульсов напряжения, которые и позволяют высчитать скорость вращения колеса.
Негативным качеством пассивных датчиков является недостаточная точность измерения при движении на незначительных скоростях, что может стать причиной некорректной работы системы ABS.
Сейчас, из-за имеющегося недостатка, пассивные датчики в антиблокировочной системе не используются и их заменили так называемыми активными элементами.
Как и в первом варианте, активные датчики состоят из двух основных составляющих – самого датчика и задающего элемента. Но в активных элементах датчики построены либо на магниторезистивном эффекте, либо на эффекте Холла. Оба варианта для работы требуют подачи питания (пассивные элементы сами вырабатывали его).
Что касается задающего элемента, то здесь в конструкции используется кольцо с намагниченными секторами (мультиполюсное).

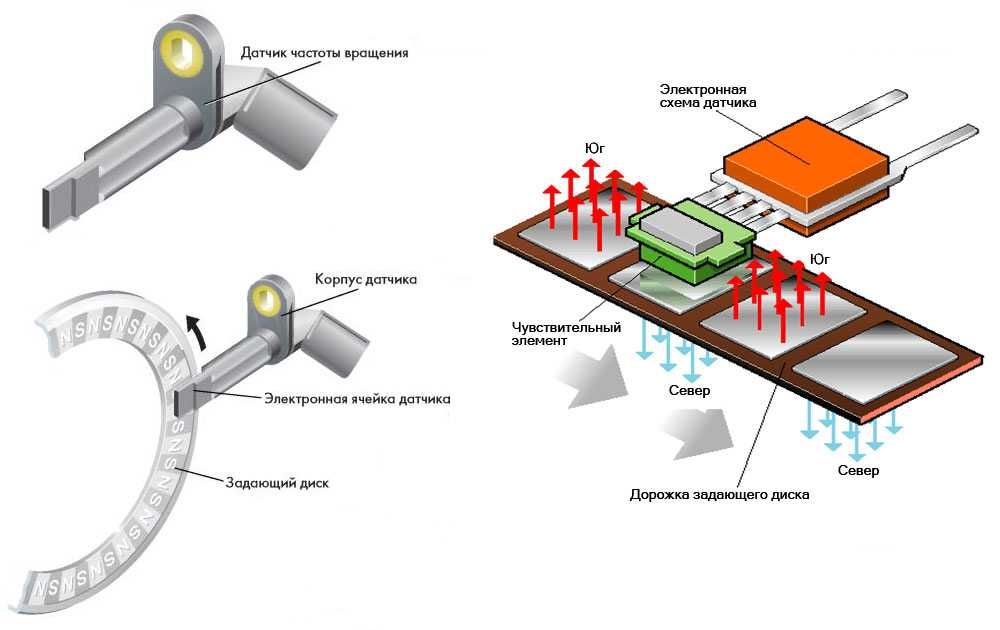

Устройство и принцип работы активного датчика скорости
Суть работы активных элементов различная. В магниторезистивном варианте постоянно меняющееся поле (от задающего кольца) приводит к изменениям показаний сопротивления в датчике. В элементе Холла это поле меняет само напряжение. В обоих случаях создается импульс, по которому можно рассчитать скорость вращения.
Элементы активного типа получили широкое распространение благодаря высокой точности замеров на любых скоростях.
Блок управления
Модуль управления системы ABS, как и иные ЭБУ, задействованный в системах авто, нужен для получения и обработки импульсов, передающихся от колесных датчиков. В него занесены табличные данные, на основе которых он управляет исполнительным механизмом. То есть, после поступления сигнала с каждого датчика, он сравнивает его с информацией, занесенной в таблице, и по полученным результатам определят, что должен сделать.
Блок АБС
В авто с рядом систем, построенных на основе АБС, блок управления имеет дополнительные модули, отвечающие за работу своих систем.
Исполнительный механизм
Исполнительный механизм (его еще называют гидроблоком или модулем ABS) – самый сложный по конструкции и состоит из ряда элементов:
- электромагнитные клапаны (впускной, выпускной);
- аккумуляторы давления;
- помпа обратной подачи;
- амортизационная камера.

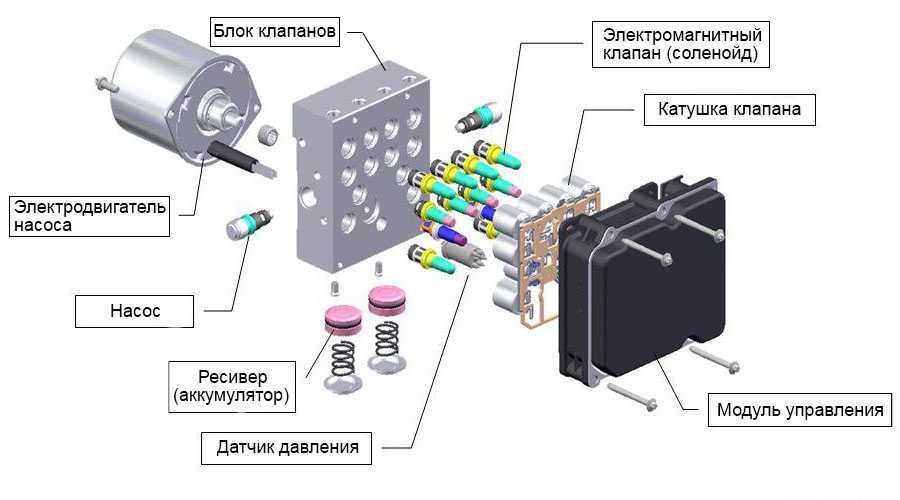

Устройство блока АБС
В классической схеме к рабочему механизму тормозов идет только одна магистраль, по которой подается жидкость от главного цилиндра. В АБС же в нее врезана магистраль обратной подачи, но она проходит только внутри модуля.
Впускной клапан – единственный элемент, установленный на магистрали основной подачи. В его задачу входит перекрытие подачи жидкости при определенных условиях, по умолчанию он открыт.
Врезка магистрали обратной подачи осуществляется за впускным клапаном. На входе в нее установлен выпускной клапан, который в обычном положении закрыт.
Далее за клапаном в обратной магистрали располагается аккумулятор давления, в задачу которого входит сбор жидкости при сбрасывании давления в системе.
Если объема аккумулятора не хватает, чтобы принять всю жидкость, в работу включается насос, который перекачивает излишки в основную магистраль.
Но процесс перекачки сопровождается пульсацией, и чтобы погасить колебания жидкости, она сначала попадает в амортизационные камеры и только после этого – в магистраль.
Часто задаваемые вопросы
-
Дословно ABS (Anti-lock Brake System) расшифровывается как антиблокировочная система, которая применяется при экстренном торможении, когда приходится непредвиденно и резко сильно давить на педаль тормоза с целью избежать столкновения с препятствием. Предположительно можно сказать, что это в машине дополнительное устройство, которое помогает удерживать дорогу путем поочерёдного разблокирования колес от торможения с частотой несколько раз в секунду.
-
Один из тех, кто первый придумал такую систему, стал Гейнц Либер в 1964 году, однако первый работающий образец ABS сделал Ханс Шеренберг. И уже спустя 8 лет компанией Bosch была использована эта антиблокировочная система на люксовых автомобилях Daimler-Benz. Однако на тот момент она была очень огромной против той что сейчас, весила почти 7 килограммов.
-
Принцип действия АБС?
Принцип действия системы антиблокировки заключается в поочередном создании давления в тормозных контурах и прижимного усилия тормозных колодок к диску. Делается это специальным насосом, подавая тормозную жидкость из гидроблока к рабочим тормозным цилиндрам либо блокируя ее поступления электроклапанами.
Срабатывание происходить циклическим образом в 3 фазы. На основании данных от датчиков блок управления ABS подает команды на: удержание, сброс либо увеличения давления тормозной жидкости в контуре тормозного цилиндра определенного колеса.

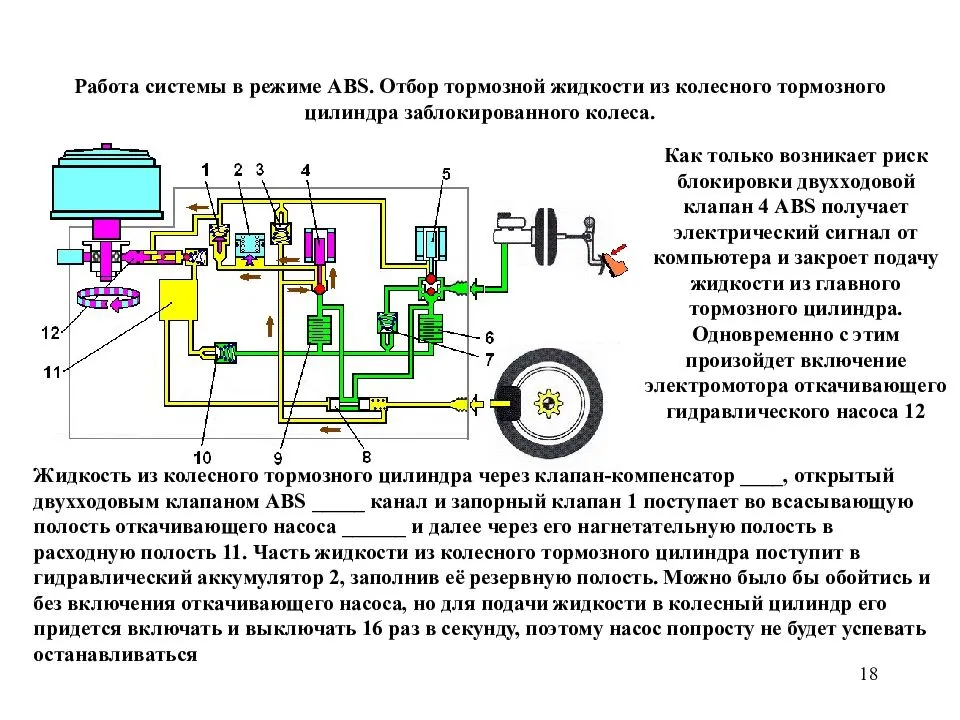

Когда блок управления создал тормозное усилие до того момента что возникает уже опасность блокировки, впускной клапан гидроблока закрывается. Затем, при условии, что выпускной тоже перекрыт, держится усилие на рабочий тормозной цилиндр суппорта. Потом, дабы колодки отжались, происходит открытие выпускного клапана, чтоб жидкость пошла в аккумулятор давления и колесо могло прокручиваться. А чтобы сброс давления произошел быстрее, в демпфирующую камеру жидкость насосом подается в обратном направлении (в этот момент появляется вибрация на педали). После чего цикл повторяется, электроникой блока АБС закрывается магнитный выпускной клапан, а открывается впускной, чтобы снова создать давление в контуре. Система включается, когда скорость автомобиля превышает 10-15 км/ч, если она ниже, то не должна срабатывать.
Смысл работы заключается в том, чтобы держать колеса на грани блокировки давая возможность прокручиваться и замедлять их ход одновременно, регулируя и распределяя тормозное усилие по колесам, на которых установлены датчики.
-
Как АБС влияет на АКПП?
На многих современных автомобилях блок ABS завязан с АКПП, и если с ним проблемы, то машина может себя по-разному вести в зависимости от рода проблемы (перестанет работать спидометр, произойдет блокировка машины для диагностики, включится аварийный режим АКПП и т.д).
Как влияют датчики ABS? Косвенно. Передают данные про скорость непосредственно на колесах, чтобы обеспечить необходимые для коробки передач показатели работы. Давая возможность задействовать различные дополнительные функции движения при определенной дифференциальной разнице между скоростями вращения колес на разных осях или сторонах автомобиля и валах самой коробки. Если связь от датчиков к блоку АБС или на отрезку с блоком управления коробкой нарушена, либо поступают не корректные данные, то АКПП уходит в аварийный режим. Срабатывает такая защита на скорости свыше 40 км/ч.
Связанные термины
- Суппорт
- Датчик скорости
- Вакуумный усилитель тормозов
История и эволюция системы ABS
Первые работы в направлении решения задачи блокировки колёс начались примерно с 1920-х годов. Тогда остро стояла проблема снижения эффективности тормозов после их блокировки на железнодорожных машинах, помимо этого заблокированные колёсные пары увеличивали шансы схода вагонов с рельс, а на колёсных ободах образовывалась выработка. Для решения проблемы применялись специальные электрические системы, регулирующие ток в тяговых электромоторах, работающих в режиме генератора при торможении. Примерно в то же время первые рабочие системы АБС производства Avions Voisin начали устанавливать в шасси самолётов.

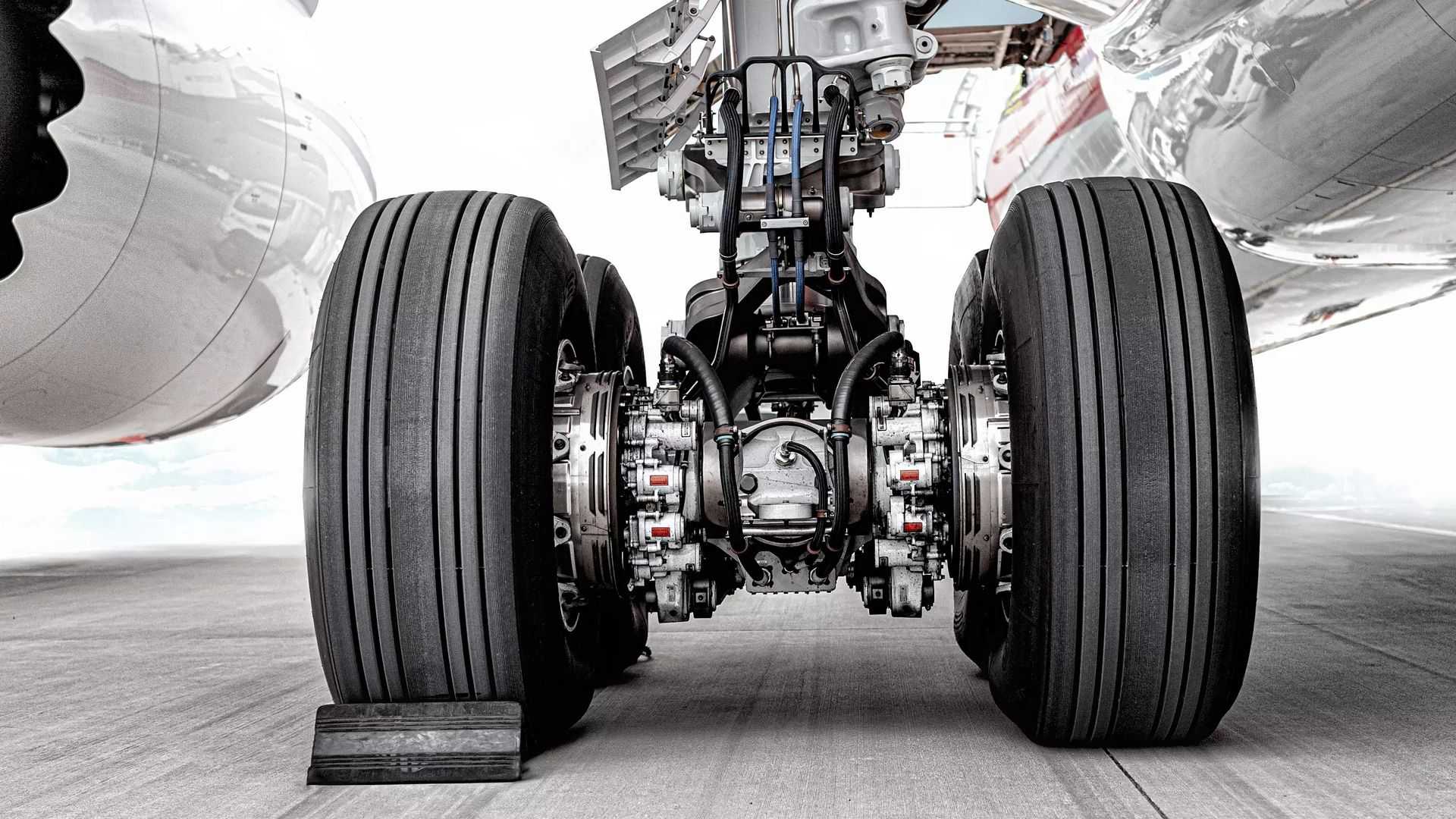

Шасси самолёта
В 1936 году компания Bosch впервые запатентовала антиблокировочную тормозную систему для автомобиля, но не смогла её реализовать из-за отсутствия необходимой электроники. В 1971 году благодаря развитию полупроводниковых технологий компании удалось собрать первые образцы АБС, но они работали не так, как ожидалось. Параллельно немецкий инженер Гейнц Либер работал над системой ABS в компании Teldix GmbH. Позже он перешел в Daimler-Benz на позицию главы отдела электрики и электроники и в 1970 году немецкий концерн сообщил о создании рабочей антиблокировочной системы под названием ABS 2.
Минусом разработанной системы была низкая надёжность электронных компонентов, поэтому по заказу Daimler-Benz были привлечены опытные инженеры Bosch, которые и довели АБС до ума. С середины 1970-х годов антиблокировочная система опционально устанавливалась на представительские немецкие машины (её стоимость тогда составляла 10% от цены авто), а с 1978 года – штатно применялась в автомобилях Mercedes Benz S-Class W116 и BMW 7 Seriers E23.

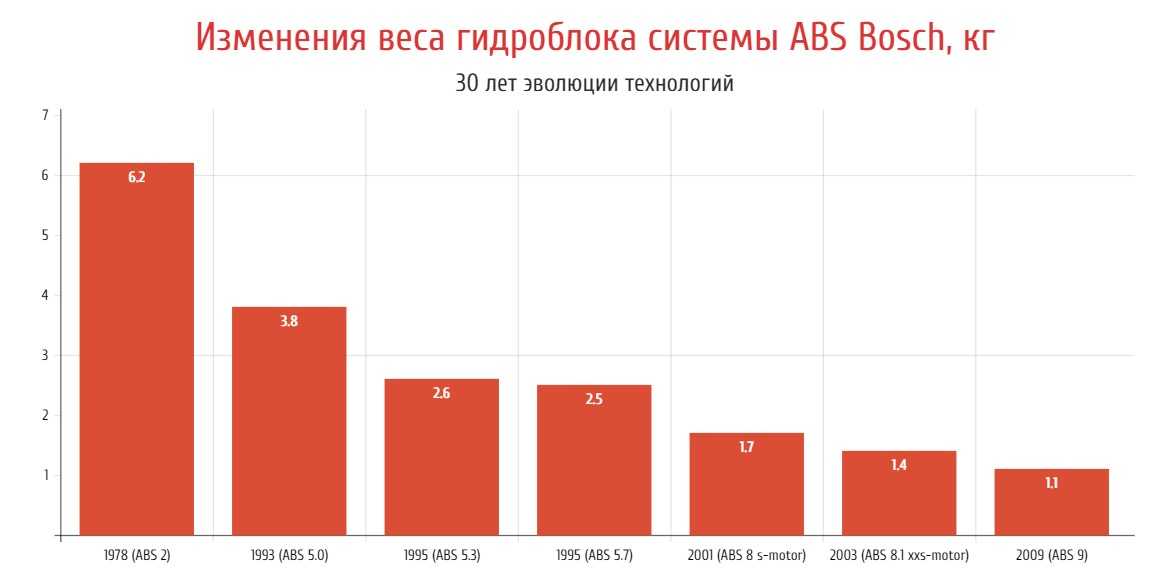

Как менялся вес гидроблока системы ABS Bosch с развитием технологий
На сегодня ABS – обязательная опция автомобиля, но это лишь базовая система в плане безопасности. Обеспечить прямолинейное и равномерное движение автомобиля по поверхностям с неоднородным сцеплением, а также контролировать курсовую устойчивость в поворотах она неспособна. Это более сложные задачи, и для их решения придуманы более совершенные системы. Например, EBD (система распределения тормозных усилий) или ESP (электронная система стабилизации).
Модуль системы АБС
Система АБС: назначение и особенности
Перед тем, как рассматривать ABS, что это такое и как устроена система, необходимо разобраться с основным назначением и функциями. Начнем с того, что на панели приборов большинства авто при включении зажигания кратковременно загорается индикатор «ABS». Также при резком нажатии на педаль тормоза удается ощутить характерную вибрацию педали. Все это указывает на наличие и работоспособность указанной системы на машине.
Так вот, ABS или антиблокировочная система не позволяет колесам блокироваться при активном торможении. Такая система позволяет избежать полной потери управляемости в случае блокировки управляемых колес. Если точнее, АБС – это система, позволяющая управлять давлением в тормозных магистралях.
Начнем с того, что автомобиль без АБС с нажатой педалью тормоза и на полностью заблокированных колесах просто скользит, не реагируя на руль. Чтобы получить возможность управлять машиной, следует отпустить педаль тормоза и частично разблокировать колеса, позволив им вращаться.
Автогонщики и водители-профессионалы хорошо знают эту особенность, практикуя на автомобиле без АБС так называемый прием импульсного (ступенчатого) торможения. Весь прием сводится к тому, что водитель быстро нажимает и затем слегка приотпускает педаль тормоза, тем самым блокируя колеса для торможения, однако, не допуская полной блокировки, чтобы не произошло потери управляемости.
Само собой, обычный водитель, а не опытный профессионал при экстренном торможении испытывает моментальный испуг и сильно нажимает на тормоз. При этом машина без АБС становится попросту неуправляемой, вращение рулем во время торможения не позволяет изменить траекторию движения транспортного средства.
В такой ситуации теряется контроль над авто, не получается объехать препятствие, каким либо образом изменить траекторию движения авто при торможении и т.д. Естественно, все эти факторы долгое время оставались причиной многочисленных ДТП с серьезными последствиями.
Решить проблему была призвана система АБС. В двух словах, когда водитель сильно жмет на тормоз, система фактически имитирует работу гонщика-профессионала, который очень быстро нажимает и приотпускает тормоза. При этом электроника справляется с задачей намного быстрее и эффективнее по сравнению с человеком.
Вибрации, которые ощущаются при работе АБС на педали тормоза в виде «трещетки» и есть те самые импульсы-нажатия. Если точнее, как только система определяет, что колесо блокируется, она снижает давление в тормозной магистрали на данном колесе, чтобы позволить ему вращаться.
Пока водитель не отпустит педаль тормоза процесс блокировки и разблокировки колеса происходит непрерывно по несколько раз в секунду до момента, пока водитель не перестанет сильно жать на педаль. Система ABC настроена так, что антиблокировка ABS срабатывает только при активном торможении, то есть при легком подтормаживании ее работа зачастую не ощущается.
Еще следует добавить, что на авто с АБС машина при экстренном торможении имеет увеличенный тормозной путь по сравнению с моделями без такой системы в точно таких же условиях. Другими словами, ошибочно думать, что антиблокировочная система необходима для уменьшения тормозного пути. Главная ее задача — сохранить управляемость во время торможения, а также обеспечить равномерное и по возможности прямолинейное торможение.
Если же говорить о тормозном пути, все будет зависеть от покрытия. Например, если резко тормозить на сухом асфальте, АБС уменьшает тормозной путь, не позволяя колесам скользить. Если же тормозить на рыхлых поверхностях, на снегу или на льду, заблокированные без ABS колеса зарываются и тормозной путь меньше.
Однако, даже с учетом увеличения тормозного пути, именно АБС сохраняет возможность маневрирования и управления автомобилем, что зачастую намного важнее.
Закрытая система с 33-ходовыми электромагнитными клапанами
Разработанная первоначально компанией Bosch система регулирует тормозное усилие (модуляцию тормозного усилия 3/3-ходовыми электромагнитными клапанами.

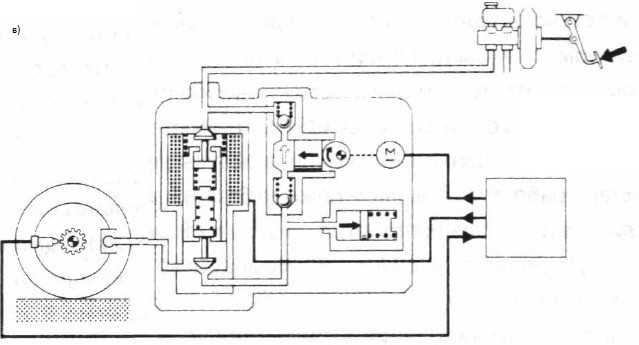

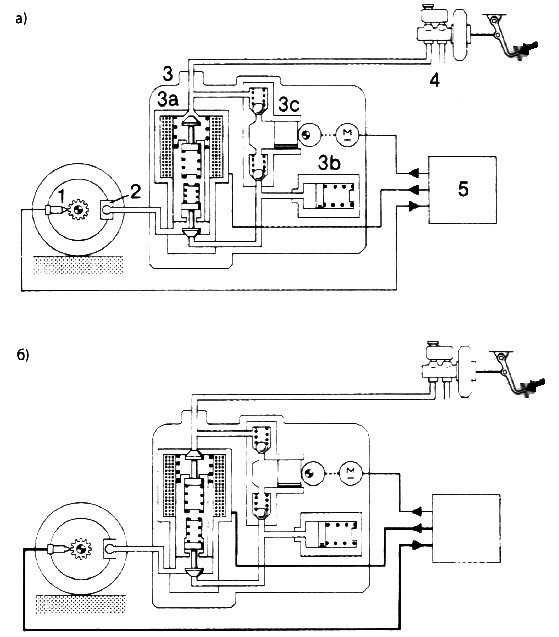

На рисунке а, б и в представлен процесс регулирования для каждого колеса.
В состоянии покоя (обесточенном состоянии) электромагнитный клапан позволяет усилию, создаваемому водителем на главном тормозном цилиндре при нажатии на педаль тормоза беспрепятственно воздействовать на колесный тормозной цилиндр. Этот процесс соответствует обычной работе тормозной системы. Тормозное усилие повышается и замедляет колесо. Если блок управления на основании сигнала датчика угловой скорости вращения колеса определяет слишком быстрое замедление колеса по сравнению с контрольной скоростью, то электромагнитный клапан сначала нагружается половиной максимального тока, в результате чего доступ к главному тормозному цилиндру перекрывается, что препятствует дальнейшему повышению давления в колесном тормозном цилиндре.
Если после этой стадии «удержания тормозного усилия» скорость вращения колеса не увеличится, а будет снижаться дальше, то электромагнитный клапан подается максимальный ток, вследствие чего открывается обратная магистраль, а тормозное усилие в колесном тормозном цилиндре уменьшается. В результате силы трения покоя дорожного полотна колесо снова ускоряется. Как только скорость примерно достигнет контрольного значения, блок управления обесточивает электромагнитный клапан, который снова возвращается в исходное положение (т.е. обратная магистраль перекрывается, тормозное усилие может уменишаться беспрепятственно). Цикл может быть начат сначала.
Чтобы поддержать тормозное усилие в главном тормозном цилиндре и обеспечить снижение усилия через накопитель, насос обратной подачи подает тормозную жидкость от накопителя во впускную магистраль главного тормозного цилиндра. Этот процесс заметен по пульсации педали тормоза. Обычно именно по этому признаку водитель определяет момент срабатывания системы ABS.
Регулирование тормозного усилия блоком управления электромагнитными клапанами происходит практически до полной остановки автомобиля либо до отпускания водителем педали тормоза и уменьшении тормозного усилия, свидетельствующего об отсутствии опасности блокировки колеса.
При выходе из строя системы ABS электромагнитные клапаны находятся в обесточенном состоянии, в результате чего тормозная система работает в обычном режиме без ABS-регулирования.
Если вдруг, что маловероятно, система ABS во время процесса регулирования в результате самодиагностики обнаружит неисправность, то, насколько это будет возможным, система продолжит регулирование торможения до конца.
На рисунке при помощи принципиальной электрической схемы представлены входы и выходы блока управления, а также взаимосвязь компонентов системы.
При включении зажигания (клемма 15) электронное реле защиты (КЗ) замыкается и соединяет клемму 30 с клелммой 31, в результате чего на блок управления (контакт 1) и на цепь управления (86) клапанного реле (К1) и реле двигателя (К2) подается «плюс» аккумуляторной батареи. Через контакты 10, 20 и 34 блок управления постоянно соединен с массой.
Через клемму 15 также подается питание на сигнальную лампу системы ABS (Н1). Она горит до тех пор, пока не будет соединена с массой через кабель 1 при помощи клапанного реле через клемму 87а или через контакт 29 блока управления.
Если блок управления через контакт 27 подает массу на разъем 87 клапанного реле, то последнее срабатывает и черезразъем 87 соединяет электромагнитные клапаны с клеммой 30. Работа клапанного реле контролируется блоком управления через контакт 32.
Функция сигнальной лампы проверяется блоком управления через контакт 29.
Через контакт 14 блока управления контролируется реле двигаеля, после того как оно будет включено контактом 28 на основании сигнала массы.
Это происходит, когда во время ABS-регулирования на насос обратной подачи подается питание от «плюса» аккумуляторной батареи. В этом случае блоком управления на основании сигнала массы управляются также электромагнитные клапаны.
Вce это зависит от частоты переменного напряжения датчиков угловой скорости вращения (В1).
Вход выключателя стоп-сигналов служит дополнительной защитой так же, как и сигнал работы двигателя через клемму 61 генератора. Сигнальная лампочка гаснет только при работающем двигателе с исправным генератором, поскольку при ABS-регулировании необходим запас энергии.
