Контактная система зажигания
Контактная система зажигания является самым старым типом системы зажигания. В настоящее время данная система применяется на некоторых моделях отечественных автомобилей (т.н. «классике»). Создание высокого напряжения и распределение его по цилиндрам в данной системе происходит с помощью контактов.

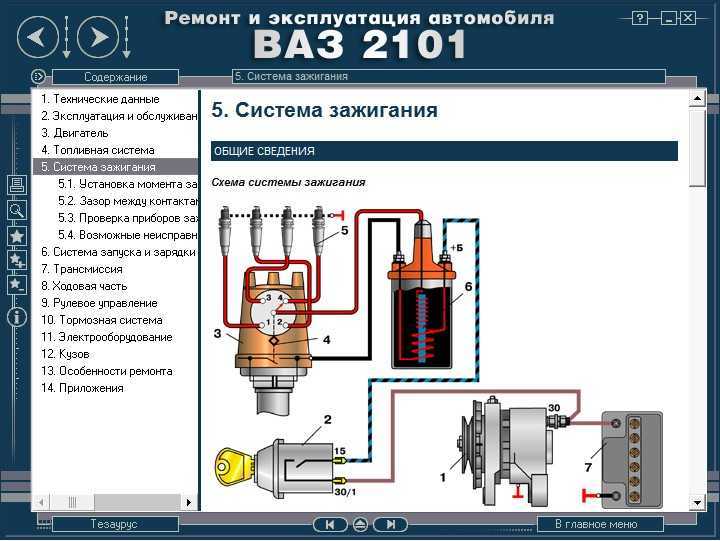

Контактная система зажигания состоит из следующих элементов: источника питания, выключателя зажигания, механического прерывателя тока низкого напряжения, катушки зажигания, механического распределителя тока высокого напряжения, центробежного регулятора опережения зажигания, вакуумного регулятора опережения зажигания, свечей зажигания и высоковольтных проводов.
Механический прерыватель предназначен для размыкания цепи низкого напряжения (цепи первичной обмотки катушки зажигания). При размыкании контактов во вторичной цепи катушки зажигания наводится высокое напряжение. Для защиты контактов от обгорания в цепь параллельно контактам включен конденсатор.
Катушка зажигания служит для преобразования тока низкого напряжения в ток высокого напряжения. Катушка имеет две обмотки – низкого и высокого напряжения.
Механический распределитель обеспечивает распределение тока высокого напряжения по свечам цилиндров двигателя. Распределитель состоит из ротора (обиходное название «бегунок») и крышки. В крышке выполнены центральный и боковые контакты. На центральный контакт подается высокое напряжение от катушки зажигания. Через боковые контакты высокое напряжение передается на соответствующие свечи зажигания.
Прерыватель и распределитель конструктивно объединены в одном корпусе и приводятся в действие от коленчатого вала двигателя. Данное устройство имеет общее название прерыватель-распределитель (обиходное название – «трамблер»).
Центробежный регулятор опережения зажигания служит для изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя. Конструктивно центробежный регулятор состоит из двух грузиков. Грузики воздействуют на подвижную пластину, на которой расположены кулачки прерывателя.
Углом опережения зажигания называется угол поворота коленчатого вала двигателя, при котором происходит подача тока высокого напряжения на свечи зажигания. Для того, чтобы топливно-воздушная смесь полностью и эффективно сгорела зажигание производится с опережением, т.е. до достижения поршнем верхней мертвой точки.
Установка угла опережения зажигания производится регулировкой положения прерывателя-распределителя в двигателе.
Вакуумный регулятор опережения зажигания обеспечивает изменение угла опережения зажигания в зависимости от нагрузки на двигатель. Нагрузка на двигатель определяется степенью открытия дроссельной заслонки (положением педали газа). Вакуумный регулятор соединен с полостью за дроссельной заслонкой и, в зависимости от степени разряжения в полости, изменяет угол опережения зажигания.
Высоковольтные провода служат для подачи тока высокого напряжения от катушки зажигания к распределителю и от распределителя на свечи зажигания.
Свеча зажигания предназначена для воспламенения топливно-воздушной смеси путем образования искрового разряда.
Принцип работы контактной системы зажигания
При замкнутом контакте прерывателя ток низкого напряжения протекает по первичной обмотке катушки зажигания. При размыкании контактов во вторичной обмотке катушки зажигания индуцируется ток высокого напряжения. По высоковольтным проводам ток высокого напряжения подается на крышку распределителя, от которой распределяется по соответствующим свечам зажигания с определенным углом опережения зажигания.
При увеличении оборотов коленчатого вала двигателя, увеличиваются обороты вала прерывателя распределителя. Грузики центробежного регулятора опережения зажигания под действием центробежной силы расходятся, перемещая подвижную платину с кулачками прерывателя. Контакты прерывателя размыкаются раньше, тем самым увеличивается угол опережения зажигания. При уменьшении оборотов коленчатого вала двигателя угол опережения зажигания уменьшается.
Дальнейшим развитием контактной системы зажигания является контактно-транзисторная система зажигания. В цепи первичной обмотки катушки зажигания применен транзисторный коммутатор, управляемый контактами прерывателя. В данной системе за счет применения транзисторного коммутатора уменьшена сила тока в цепи первичной обмотки, тем самым увеличен срок службы контактов прерывателя.
Основные различия традиционной и бесконтактной систем зажигания
При работе бензинового двигателя искрообразование (то есть подача высокого напряжения на свечу) происходит в момент, когда осуществляется размыкания низковольтной цепи питания катушки зажигания. В традиционной системе в качестве такого «выключателя» выступают контакты механического прерывателя, которые периодически размыкаются при соприкосновении с кулачками вращающегося ротора трамблера.
Именно этот узел и был заменен при переходе на бесконтактную систему. Управляющий сигнал в ней формируется специальным сенсором (индуктивным, оптическим или датчиком Холла), установленным под крышкой распределителя. Электрический импульс поступает на полупроводниковый коммутатор, который и осуществляет управление первичной обмоткой катушки зажигания.
На заметку! В полной мере назвать систему зажигания большинства современных автомобилей (средней ценовой категории) бесконтактной все-таки нельзя. Дело в том, что контакты, установленные в крышке распределителя, все равно участвуют в процессе искрообразования, ведь, именно, через них и бегунок высокое напряжение подается на свечи.

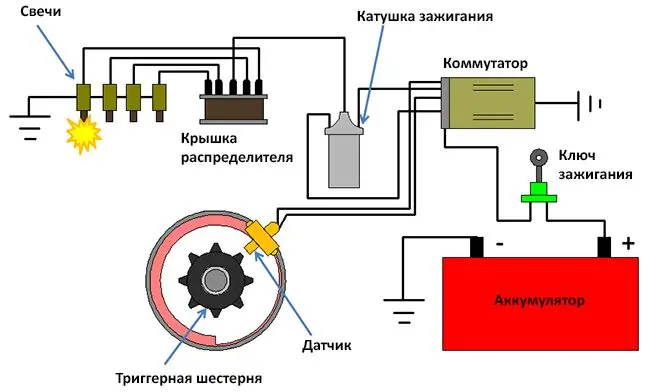

Устройство системы бесконтактного зажигания и его принцип работы
Устройство бесконтактного зажигания по своей сути не особо отличается от контактного зажигания. Единственным кардинальным отличием электронной системы является отсутствие трамблера, а также наличие в нем блока транзисторного коммутатора и датчика импульсов.
При работе мотора распределительный датчик формирует импульсы, которые поступают к транзисторному коммутатору. Затем при помощи этого коммутатора создаются импульсы, но уже в первичной обмотке имеющейся катушки зажигания. При прерывании тока появляется индуктивный ток высокого напряжения непосредственно во вторичной обмотке нашей катушки зажигания. После этого ток с электроконтакта распределителя поступает в нужной последовательности к проводам высокого напряжения и далее к свечам.
Бесконтактная система зажигания УАЗ-3151
Бесконтактная система зажигания (рис. 1) включает в себя приборы:
– датчик-распределитель;
– транзисторный коммутатор;
катушка зажигания;
– добавочное сопротивление;
– аварийный вибратор;
– свечи зажигания.

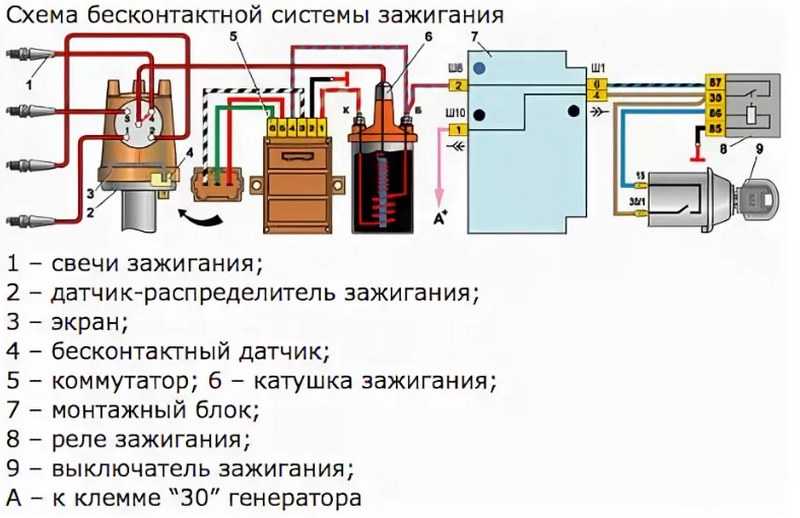

Рис. 1. Схема бесконтактной системы зажигания
Датчик-распределитель
Устройство датчика-распределителя показано на рис. 2.
Датчик-распределитель имеет корпус, крышку, валик, датчик синусоидального напряжения, центробежный и вакуумный регуляторы, а также октан-корректор.
Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от частоты вращения.
Датчик напряжения состоит из ротора и статора.
Ротор представляет собой кольцевой постоянный магнит с плотно прижатыми к нему сверху и снизу четырехполюсными обоймами, жестко закрепленными на втулке.
В верхней части ротора на втулке установлен бегунок.
Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины.
Статор имеет изолированный многожильный вывод, присоединенный к выводу датчика.
Второй вывод обмотки электрически связан с корпусом в собранном датчике-распределителе.
На роторе нанесена метка, на статоре стрелка, которые служат для установки начального момента искрообразования.
Катушка зажигания (рис. 3)
Сопротивление обмоток при температуре (25±10) °С, Ом:
первичной…..0,43
вторичной…..13 000–13 400
Развиваемое вторичное напряжение максимальное, В…..30 000
Катушка имеет вывод высокого напряжения и два вывода низкого напряжения:
– вывод К – для соединения с выводом К добавочного сопротивления;
– немаркированный вывод – с выводом К3 коммутатора.
Добавочное сопротивление (рис. 3)
Величина активного сопротивления между выводами «+» и «С» (0,71±0,05) Ом, между выводами «С» и «К» – (0,52±0,05) Ом.
Транзисторный коммутатор (рис. 3, 4)
Рис. 4. Схема электpическая пpинципиальная тpанзистоpного коммутатоpа
Коммутатор состоит из корпуса и платы с радиоэлементами.
Выводы коммутатора предназначены:
– вывод Д – для соединения с низковольтным выводом датчика-распределителя;
– вывод КЗ – для соединения с выводом катушки зажигания;
– вывод «+» – для соединения с выводом «+» добавочного сопротивления или блока предохранителей.
Аварийный вибратор (рис. 1)
Состоит из корпуса и платы, на которой смонтированы все узлы вибратора. Имеет один вывод.
Включение его в работу допускается только в случае выхода из строя транзисторного коммутатора или катушки статора датчика.
Как подключить коммутатор на уаз 469
Бесконечные вопросы о системах зажигания то и дело всплывают на УАЗБУКЕ. Я взял на себя труд свести ВСЕ ВОЗМОЖНЫЕ В ПРИРОДЕ схемы зажигания с трамблером в один материал и проиллюстрировать картинками. И так:1. Классическая УАЗовская схема бесконтактного зажигания с коммутатором 13.3734 и вариатором:
У УАЗовского вариатора сопротивление между «C» и «К» равно 0,52 Ом, а между «+» и «C» оно 0,71 Ом. Все провода которые вы найдете у себя под капотом идущие к микропереключателю на карбюраторе, к клапану принудительного холостого хода ЭПХХ и коммутатору, помимо изображенных на схеме, можно отрезать и выкинуть. Все равно этот ЭПХХ не у кого не работает.
2. Следующая разновидность бесконтактной системы зажигания, без вариатора, с коммутатором 131.3734, который сам умеет ограничивать ток через катушку:
Можно просто поставить 131ый коммутатор, выкинуть вариатор, соединить по схеме и больше ничего не трогать. А можно пойти дальше, выкинуть штатный жгут, систему ЭПХХ и на место вариатора под капотом установить коммутатор. Тогда у вас жгут, идущий в салон, исчезнет и существенно повыситься надежность.
Примечание к первым двум схемам.
По ГОСТу выводы катушки маркируются:
Как видно на схеме, родной от УАЗа, сама катушка именно так и нарисована, совмещенный вывод на «КЗ» коммутатора. Действительно, странно, что плюс подается на «К», а не на «+12в», но конструкторам виднее. Я пробовал подключать наоборот, разницы не заметил. Но все же лучше делать по инструкции. Вдруг в этом есть какой-то тайный смысл, который мы просто не понимаем?
Диагностика такой БСЗ с датчиком Холла.
Если у кого-то лопнула пластина октан-корректора, которой крепится трамблер, то Skdingo
придумал оригинальный способ решения проблемы: https://forum.uazbuka.ru/showpost.php. 1&postcount=17
ВНИМАНИЕ! Где можно купить трамблер АТЭ-2:
Добавление от 18 марта 2010 года: По информации ded_mad
купить трамблер с ДХ можно по адресу: г.Москва, ТК «Южный порт», ракушка №55, тел Сергей.
4. Контактная с вариатором.
Древняя как г..но мамонта контактная схема зажигания самых старых УАЗов, с «москвичевской» катушкой Б-115 и добавочным сопротивлением, установленным прямо на катушке. Вывод добавочного сопротивления «к реле стартера» в некоторых вариантах проводки подключается к дополнительным контактам на замке зажигания, а не к реле стартера. Еще бывает, что подключается не к промежуточному, а втягивающему реле стартера на спецовый вывод. Будьте внимательны. Смысл такого конструкторского решения в том, что в момент кручения стартером «+12в» подается на катушку минуя добавочное сопротивление, что компенсирует падение напряжения бортсети в момент работы стартера и облегчается запуск двигателя, говоря простым языком искра не слабеет.
ПРИ МОНТАЖЕ НЕ ДОВЕРЯЙТЕ ЦВЕТАМ ПРОВОДОВ В ЖГУТАХ. Прозванивайте их тестером. Жгуты счас вяжут как попало и цвета часто не соответствуют правильным!
Порядок работы цилиндров
1-2-4-3, бегунок крутиться ПРОТИВ часовой стрелки, если смотреть на трамблер сверху, 1 вывод трамблера отмечен цифрой на его крышке. Это значит что 1ый вывод трамблера соединяется со свечей 1ого цилиндра, 2ой вывод со свечей 2ого цилиндра, 3 вывод трамблера со свечей 4ого цилиндра и 4 вывод трамблера соединяется со свечей 3его цилиндра. Отсчет идет от 1ого вывода трамблера против часовой стрелки, по ходу бегунка.
Переделка
Собственно, сама работа сводится к переделке трамблера, у которого уже не будет высоковольтной части – формировать высоковольтные импульсы за него будет электронный коммутатор. На представленных ниже фото показано расположение двух датчиков сразу.
Датчики прикреплены к основанию, а контактная пластина имеет загнутые края
Обратите внимание на форму контактной пластины:
- Она имеет загнутые концы – датчики расположены вертикально;
- Ровная – датчики крепятся горизонтально.
Вариант с ровной пластиной
Вариант с ровной пластиной
И тот и другой вариант – рабочие, все зависит от конструкции трамблера. В дальнейшем вам предстоит лишь отрегулировать зажигание. Инструкция проста — вы должны помнить, что начало искрообразования начинается, когда край пластины оказывается по центру датчика Холла.
Порядок следующий:
- Проворачивайте коленвал до тех пор, пока в первом цилиндре поршень не достигнет ВМТ;
- Поворачивайте корпус трамблера до тех пор, пока контактная пластина не окажется в прорези датчика;
- Тщательно затяните все крепежные винты, чтобы устранить люфты.
- Запустите двигатель.
Настройка БСЗ на мото
Практически любая доступная на рынке или же самодельная бесконтактная система зажигания устанавливается с четким контролем показателей опережения зажигания. Для облегчения установочных, регулировочных мероприятий советуем применять приборы, обладающие шкалой до 15 В, а также внутренним сопротивлением в диапазоне 10-50 кОм.
Электронное вспомогательное устройство, без которого схема безконтактного зажигания на мотоцикл не может быть нормально реализована, позволит отрегулировать систему без особых хлопот. При этом клеммы прибора подсоединяются к датчику Холла.
Поршень любого цилиндра нужно переместить в положение, для которого характерно искрообразование в цилиндре. Дальше включается зажигание и поворачивается модулятор в ту сторону, в которую ротор движется коленчатым валом. Делать это нужно до момента возникновения изменений в показаниях вольтметра. Разряд на свече возникает как раз при этом скачке напряжения на датчике примерно до показателей бортового питания мото. Когда вы поймали искру, не нужно сбивать положение шторок. Сам же модулятор надежно фиксируется на валу генератора при использовании крепежного болта.При регулировании зажигания нужно обязательно замкнуть все высоковольтные провода на корпусе мотора. Можно их присоединить к свечами. Необходимо это для того, чтоб эксплуатация катушек с разорванной вторичной цепью не привело к полной перегрузке или же повреждению БСЗ. Кроме того, согласно вышеуказанному риску не стоит останавливать и работу двигателя, снимая свечные колпачки. Все это рекомендации, конечно же, на практике вам может и повезти, но не следует испытывать судьбу.
Бесконтактная система зажигания мотоцикла после настройки может быть проверена. Убедиться в наличии искры можно, укрепив проверяемый провод примерно в 8 мм от корпуса движка мото. Дальше нужно включить зажигание и при помощи кик-стартера запустить двигло. Лучше при этом руками провод не трогать. Ведь может сильно ударить током.
БСЗ мото техники после тщательной регулировки и настройки прослужит очень долго без дополнительного обслуживания.
А теперь еще раз взгляните на то, насколько просто выглядит схема безконтактного зажигания мотоцикла крупным планом.
Вперёд
Проверка системы зажигания ВАЗ-2106
Приготовьте крестовую и плоскую отвертки, контрольную лампу или тестер, резиновые перчатки и пассатижи. Перед тем как проверять контактное зажигание, включите стояночный тормоз или установите колодки под колеса автомобиля.
- Сначала тщательно проверьте целостность всех элементов системы, а также надежность подключения высоковольтных проводов на всех участках. Они должны быть плотно посажены в соответствующие контакты.
- Включите зажигание и проверьте поступление тока в систему. Для этого подключите один провод лампы или тестера к массе, а второй к контакту «+Б» катушки. Лампа должна гореть, а тестер показывать напряжение более 11 В. Выключите зажигание.
- Чтобы протестировать высоковольтный провод, наденьте резиновые перчатки и вытащите из крышки трамблера центральный провод. Установите в наконечник кабеля рабочую свечу, а затем прижмите ее к массе металлической частью. Включением зажигания проверните коленвал. Если при этом на свече есть разряд, то провод исправен. В том случае, когда искры нет, нужно искать причину неисправности в трамблере.
- Чтобы проверить работоспособность трамблера, снимите крышку и осмотрите ее на предмет каких-либо повреждений, а также целостности угольного контакта. При обнаружении дефектов, следует заменить крышку новым аналогом.
- Посмотрите на ротор распределителя. Бегунок не должен иметь никаких повреждений. Иногда корпус ротора может пробивать на массу. Проверьте также работоспособность помехоподавляющего сопротивления, установленного в роторе. При появлении малейших сомнений, рекомендуется заменить ротор.
- После этого необходимо проконтролировать наличие зазора между контактами МП. Сначала установите коленвал с помощью специального ключа в положение, при котором верхний торец кулачка вала трамблера будет находиться точно по центру текстолитовой подушки рычажка вращающего контакта. Замерьте зазор между контактами МП, его заданная величина 0,35-0,4 мм. При необходимости выполните соответствующую регулировку. После этого проверьте величину угла опережения.
- После выполнения вышеперечисленных действий и устранения выявленных неполадок или замены поврежденных компонентов запустите двигатель. Если в этом случае мотор не заработал, попробуйте заменить конденсатор, который находится в прерывателе.
Полезные советы
- Если вышло из строя помехоподавляющее сопротивление, установленное в роторе трамблера, его можно временно заменить пружиной от обычной шариковой ручки.
- Что делать, если в пути обнаружена поломка замка зажигания или обрыв проводки и в итоге питание не поступает к катушке зажигания? В этом случае можно доехать к ближайшему сервисному центру, подключив аварийную подачу питания с помощью дополнительного провода. Один конец его соедините с плюсовой клеммой аккумулятора, а второй с клеммой «+Б» катушки. Однако при этом следите, чтобы не было искрения. Если появляются сильные искровые разряды, сразу отключите провод. Значит, проблема с проводкой и этот вариант не подойдет.
