Замена и регулировка троса дроссельной заслонки на приоре

Как заменить тросик сцепления на Приоре

Как и на всех российских ВАЗах, на «Приоре» сцепление приводится в действие при помощи специального механизма. Он так и называется – трос сцепления. Это очень важная деталь в управлении автомобилем. И автолюбителю необходимо знать её устройство, принцип работы и способ замены. На всякий случай.

Принцип работы гибкого привода муфты «Приоры»

На первых моделях российских легковых автомобилей ВАЗ, с приводом на задние колёса, включение сцепления осуществлялось с помощью гидравлической системы. То есть, как и у привода тормозов, когда давление от главного цилиндра, передаётся на рабочий, исполняющий механизм. При разработке новой серии ВАЗов с ведущими передними колёсами от этой схемы отказались. Была разработана простая и надёжная система включения механизма муфты с помощью специального тросика. Здесь работает принцип коромысла. При нажатии на нижнюю часть педали, верхняя, рабочая область, через основание (шток), уходит в противоположную сторону и тянет за собой трос.

Другой конец гибкого соединителя закреплён непосредственно на приводной вилке сцепления. При нажатии на педаль муфта выключается, давая возможность включить или переключить передачу в коробке.

Как устроен трос сцепления «Приоры»

Для стабильной работы привода, сам трос(сердечник) заключён в специальный кожух, который закреплён неподвижно. Один его конец зафиксирован около вилки сцепления, на коробке передач, а другой, непосредственно в салоне, рядом с педалью. На обоих концах тросика имеются специальные крепёжные устройства, сработанные под гнездо на педали и на вилке. Они кардинально отличаются друг от друга, и перепутать их невозможно. На краях кожуха также имеются приспособления для крепежа. Кроме того, имеется резиновая муфта, для установки в отверстие в кузове, при переходе троса из салона, в моторный отсек. То есть можно разложить устройство так:

• тросик;
• кожух;
• крепление на вилку;
• петля для педали;
• крепеж для кожуха 2 шт.;
• резиновая защита для отверстия в салон.

Зачем нужен трос сцепления и когда его менять?

Благодаря сцеплению крутящий момент передается от трансмиссии силовому агрегату. Коробку передач с двигателем соединяет ТС, который представляет собой металлический трос. Именно с помощью ТС происходит старт автомобиля, переключаются передачи и осуществляется торможение. Благодаря этому рычажному механизму движется авто.

Лада Калина оборудована храповым механизмом, благодаря которому регулируется длина троса. Во время работы сцепления постоянно стираются фрикционные накладки диска, при этом у ТС меняется натяжка. С помощью храпового механизма регулируется натяжение.

Теоретически храповой механизм работает следующим образом:

• благодаря натяжению троса проворачивается вилка выключения сцепления (ВВС), заставляя сжиматься пружину;
• сжимаясь, пружина, вызывает сжатие фиксаторов, расположенных на наконечнике ТС;
• таким образом, наконечник освобождается, ТС натягивается.

В реальности водителям часто приходится часто вручную осуществлять регулировку.

Признаки необходимости регулировки либо замены ТС:

• появление посторонних звуков во время выключении сцепления;
• плохо переключаются передачи;
• недостаточная тяга;
• сцепление выключается не до конца;
• провалилась педаль сцепления (ПС).

Прежде чем начать регулировку ТС на Лада Калине, следует проверить его состояние. ТС требует замены, если он поржавел, оборвался или имеет какие-либо повреждения. Для проверки состояния ТС необходимо демонтировать воздушный фильтр.

Признаки загрязнения заслонки

Автомобиль сам может подсказать вам, что пора приступать к чистке заслонки. Для этого вам необходимо прислушаться к работе двигателя. Несколько основных признаков:

• при отпускании педали е-газ рывками происходит уменьшение оборотов двигателя;
• затруднения при пуске в зимнее время;
• при пуске в гараже может чувствоваться сильный запах бензина;
• в начале работы двигатель троит, так как не все цилиндры одновременно запускаются;
• автомобиль дергается во время ускорения;
• невозможно тормозить двигателем и двигаться накатом;
• при переходе на низкие обороты автомобиль может заглохнуть;
• во время движения на низких оборотах ощущаются толчки.

Появление этих симптомов связано с тем, что в двигатель поступает недостаточное количество воздуха и топливная смесь становится плохо обогащенной. Из-за особенностей конструкции на заслонке скапливаются остатки продуктов сгорания – не переработанное топливо, сажа, капли масел. Из системы подачи воздуха к ним добавляется пыль и мелкие частицы песка, что делает массу очень густой. Сокращает интервалы между профилактическими чистками низкое качество топлива и моторного масла.

Как Поменять Тросик Газа На Ваз 2110

Как поменять газовый кабель на инжектор ВАЗ-2110

В устройстве автомобиля есть в принципе любая мелочь, даже такая, как газовый кабель. Функциональность всего механизма автомобиля зависит от его качественной работы.

1. Зажимы снимаются на соединениях впускной трубы и корпуса дроссельной заслонки, на стыке шлангов огромного колеса вентиляции картера и фитинга, расположенного на крышке головки блока.
2. Работа проверена дроссели (это полезная помощь партнера):
3. когда педаль акселератора полностью нажата, она полностью открыта;
4. когда педаль акселератора полностью отпущена, она полностью закрывается.

Если проверка показывает, что дроссельная заслонка открывается не полностью, то необходимо надеть гайку на кронштейн, второй конец троса и затянуть первую гайку. и затяните вторую гайку.

Что такое газовый кабель

Этот клапан расположен между воздушным фильтром и впускным коллектором. Если дроссельный клапан открыт, давление на входе сравнивается с атмосферным давлением. Когда он находится в закрытом положении, давление падает до вакуума. Это действие дросселя требуется для усиления тормоза, что позволяет учету (программному обеспечению) автомобиля продувать адсорбер в системе для улавливания паров газа.

Специальный кабель используется для открытия и закрытия дроссельной заслонки. Именно по этому адресу учитывается основная точка износа во время работы демпфера.

когда кабель газ должен быть заменен

Как найти момент, когда трос дроссельной заслонки ВАЗ-2110 просить замену? Специалисты советуют обратить особое внимание на следующие моменты при работе с этой частью автомобиля:

невозможно регулировать привод дроссельной заслонки;
при нажатии на педаль газа затвор не имеет права полностью открываться и закрываться;
железная часть кабеля начала «раскачиваться» (на это следует обратить внимание при проверке салона автомобиля);
во время работы дроссели газовый кабель постоянно глушит.

Если вы обнаружите одну из этих проблем во время эксплуатации собственного автомобиля, вам необходимо немедленно купить новую кабель надуйте клапан и замените его.

Как сделать замену трос газа на ВАЗ-2110: пошаговая инструкция

Можно заменить газовый кабель без посторонней помощи, для его следующего варианта вам понадобится партнер, который нажмет педаль газа.

замена трос газа

Изменить трос газа

на газели. Подпишитесь на мой канал Мой партнер AIR.

Эта процедура выполняется только при холодном двигателе. В противном случае существует опасность ожогов при замене кабеля.

Чтобы правильно заменить этот кабель на ВАЗ-2110, необходимо выполнить следующую пошаговую аннотацию:

1. Подготовьте необходимые инструменты:
2. отвертки разных размеров;
3. Плоскогубцы огромные и тонкие.
4. Удалить кабель дроссели:
5. воздушная труба снята (это необходимо, чтобы эта часть не мешала дальнейшим действиям с кабелем), винты на зажимных зажимах ослаблены;
6. шланг вентиляции картера отсоединяется с помощью отвертки;
7. снял удерживающую пружину, удерживающую сектор;
8. основная часть удаляется из канавки, когда сектор поворачивается против часовой стрелки;
9. трос отсоединен от дросселя.
10. Извлечение кабеля из кронштейна:
11. для автомобилей с 16 клапанами. с помощью тонких плоскогубцев снимается удерживающая пластина (благодаря которой кабель регулируется), а средняя часть кабеля вместе с держателем снимается с кронштейна на впускном коллекторе;
12. для автомобилей с 8 клапанами. гайка ослаблена, резиновая крышка отодвинута назад, средняя часть кабеля снята с кронштейна;
13. сам кабель проходит через предварительно разрезанный пластиковый зажим.
14. Снятие кабеля с салона:
15. отвертка отсоединяет край кабеля от педали акселератора.
16. Снятие его с моторного отсека (только что вытащил из салона).
17. Установка последней части:
18. кабель проталкивается через моторный отсек;
19. один край продвигается в кабину, прикрепленную к педали акселератора;
20. 2-й край прикреплен к дроссельной заслонке.

После завершения процедуры замены газового кабеля, это, безусловно, будет исправлено:

Здесь специалисты компании изучат аспекты замены газового кабельного инжектора ВАЗ-2110. Под газовым кабелем владельцы автомобилей понимают дроссельную заслонку, которая играет важную роль в правильной работе автомобиля. Дроссельная заслонка является конструктивной частью системы дозирования впускного топлива бензинового двигателя. Его основная функция заключается в регулировании количества воздуха, подаваемого в двигатель, для согласованности воздуха и топлива.

Настройки кабеля газовый ваз-2110

Он считается завершенным, когда заслонка полностью работает, когда педаль акселератора нажата и отпущена.

Источник

Как отрегулировать трос дроссельной заслонки на ВАЗ 2110-ВАЗ 2112?

Примечание! На автомобили десятого семейства очень много двигателей устанавливалось, начиная от карбюраторных 1.5 и заканчивая инжекторными 16 клапанными моторами, сразу предупредим что карбюраторные движки от семейства Самара устанавливались на десятки, а информация по регулировки всех заслонок на карбюраторных Самарах у нас уже есть и размещена она в двух статья, первая называется: «Регулировка дроссельных заслонок», вторая: «Регулировка воздушной заслонки», поэтому если у вас карбюратор то сразу на них переходите, потому что в данной статье речь идёт только лишь об инжекторных автомобилях и карбюраторные мы затрагивать не будем!

1) Напишем кратко потому что в регулировки нет ничего сложного, да и нюансов не так много, в общём начнём с закрытой дроссельной заслонки (Это когда педаль газа отпущена и на неё ничего не давит), так вот если она не полностью закрыта, то регулировка её может производится за счёт троса, но не всегда можно тросом положение закрытой заслонки отрегулировать, поэтому в действие вступает регулировочный винт, который размещён на самом дроссельной узле (см. фото 1), его либо закрутить будет нужно, либо наоборот чуть-чуть ослабить, тем самым добившись полностью закрытой заслонки (И она ещё заедать не должна, учтите это), но с этим винтом нужно быть аккуратней, если его слишком затянуть то машина просто глохнуть будет или не заведётся вовсе, а если сильно выкрутить, то холостой ход увеличится, расход топлива тоже и заслонка приоткрыта будет, а проще всего его регулировать по оборотам, вот к примеру на прогретом двигателе у вас холостой раньше был 800 оборотов в минуту, вам нужно будет завести автомобиль, прогреть его точно так же и под регулировать этот винт, чтобы опять было как раньше 800 оборотов на стрелке тахометра, всё с регулировкой заслонки закончили, переходит к регулировки троса на 8 клапанных автомобилях ищите место где трос с кронштейном соединяется (см. фото 2), как только вы его нашли, возьмите два гаечных ключа и вращая ими регулировочные гайки (Гайка 1 и 2) отрегулируйте трос так как вам надо (Допускается его небольшое провисание, слишком сильно трос не перетягивайте), наподобие регулируются и 16 клапанные автомобили, там плоскогубцами или же руками вытаскивается металлическая пластинка (см. фото 3) и после чего производится регулировка троса, за счёт его перемещения (В зад и в перёд, см. фото 4), как только натяжение вас устраивает (Помните, не перетягивайте его) вставляется пластинка на своё место и на этом регулировка и закончена, под окончание проверьте открывается ли полностью дроссельная заслонка когда педаль нажата до упора и закрывается ли она.

Примечание! На счёт регулировочного винта пару слов скажем, самое главное его не с какими другими винтами не перепутайте (К примеру с винтами А, их кстати вообще нельзя выворачивать), он с боку стоит, для наглядности на фото ниже он стрелкой с буквой Б указан!

Дополнительный видео-ролик: На примере автомобиля Рено Логан, посмотрите как производится регулировка троса, она относится к 16 клапанным автомобилям, на десятках с 124 двигателем эта регулировка делается практически точно так же.

Примечание!» А на счёт 8 клапанных машин, регулировку троса смотрите чуть ниже, она кстати и к некоторым 16 клапанным относится (Если впускной коллектор не пластмассовый, а алюминиевый стоит)!

>

Описание

Доставка в срок	100%
Качество товара/услуги	0%
Актуальность цены	100%

Компания осуществляет возврат согласно Закону «О защите прав потребителей»

Согласно Закону РФ «О защите прав потребителей» потребитель имеет право на возврат непродовольственного товара надлежащего качества в течение 7 календарных дней с момента фактической передачи товара представителем службы доставки. Возврат товара производится, если указанный товар не был в употреблении, сохранены его потребительские свойства, фабричные ярлыки, товарный вид и т. п.

Отсутствие у потребителя документа, подтверждающего факт и условия покупки товара, не лишает его возможности ссылаться на другие доказательства приобретения товара у данного продавца.

Регулируем трос дроссельной заслонки (трос газа) Лада Приора

Так называемый трос дроссельной заслонки или трос газа представляет собой переходный элемент между дросселем и педалью газа. Нажатие на последнюю передаёт импульс на трос, тот же, в свою очередь, приоткрывает и снова прикрывает дроссельную заслонку. Система предназначена для регулировки подачи топлива в топливную систему, и, как следствие, скорости автомобиля.

Если автомобиль не реагирует на нажатие педали газа должным образом, вероятнее всего, проблема заключается именно в тросе привода дроссельной заслонки.

Отсутствие реакции автомобиля на нажатие педали газа, как правило, свидетельствует о том, что трос вышел из строя и требует немедленной замены.

Запоздалая или слабая реакция на нажатие педали газа чаще всего является результатом ослабления троса, либо по причине длительной и интенсивной эксплуатации, либо по причине ослабления натяжки.

Если педаль газа стала «жёсткой», а при её нажатии вы явственно ощущаете повышенное сопротивление, вероятнее всего, для устранения этой сложности достаточно смазать трос привода дроссельной заслонки. Разумеется, следует проверить наличие под педалью посторонних объектов – таких, как замявшийся коврик или иной предмет под педалью, и лишь потом делать вывод о наличии проблем с тросом.

Трос газа Лада Приора, как и большинства прочих моделей ВАЗ, может быть выполнен в домашних условиях. Для этого достаточно минимального объёма инструментов и расходных материалов.

Инструменты, необходимые для работы:

• плоскогубцы;
• плоская отвёртка;
• шприц или «груша»;
• WD-40 или моторное масло (несколько капель).

Работы производятся на «холодном» двигателе.

Работа по регулировке троса дроссельной заслонки Лада Приора проходит в несколько этапов:

1. Сперва отправляемся в «подкапотное» пространство, снимаем пластиковую крышку, закрывающую двигатель. Сам трос дроссельной заслонки удерживается в специальном пластиковом кронштейне, и для того, чтобы его извлечь наверх, нужно найти кожух троса и воспользоваться резиновым кольцом. Извлекаем трос достаточно аккуратно, если чувствуете, что он за что-то зацепился, постарайтесь найти причину. Как правило, этот этап работы не требует особых усилий и тросик можно легко извлечь.
2. Далее вооружаемся плоской отвёрткой и снимаем с привода дроссельной заслонки специальную скобу, удерживающую на заслонке сам трос. Для снятия троса достаточно поддеть фиксатор на краю этой скобы (сама скоба п-образной формы, потому перепутать с другими креплениями практически невозможно).
3. Теперь трос можно полностью извлечь. Тут потребуется некоторое усилие, поскольку его удерживает пружина, однако усилие это незначительно. Последующие действия зависят от поставленной задачи. Если вы видите, что проблема в самом тросе, его можно либо заменить полностью, либо смазать. Во втором случае используем моторное масло или жидкости WD-40, без которой не обходится практически ни одна ремонтная операция на автомобилях ВАЗ. Смазываем в первую очередь сам трос, потом по возможности в кожух. Проведя несколько раз кожухом по тросу, вы обеспечите равномерную смазку на всей длине троса. Перед тем, как начать смазывать трос, следует снять прозрачный колпачок, по завершении операции – вернуть его на место.

Если проблема в натяжении троса, обратите внимание на скобу, которая удерживает его на дроссельной заслонке. Её придётся снять и вернуть на место после натяжки троса газа. В идеальном состоянии он провисает примерно на один-два миллиметра непосредственно возле привода дроссельной заслонки

После коррекции проверяем систему: при ненажатой педали газа дроссельная заслонка должна быть плотно закрыта. В противном случае вы рискуете получить большое число оборотов на холостом ходу и повышенный расход топлива

В идеальном состоянии он провисает примерно на один-два миллиметра непосредственно возле привода дроссельной заслонки. После коррекции проверяем систему: при ненажатой педали газа дроссельная заслонка должна быть плотно закрыта. В противном случае вы рискуете получить большое число оборотов на холостом ходу и повышенный расход топлива.

Необъяснимо, но хайп…а давайте ка по инструкции тросик газа поменяем)

Добротного Драйва всем читающим данную запись!После обалденнодолгого бабьего лета на черноземье пришли осенние похолодания, и моя верная зеленуха отозвалась на них своеобразным автогриппом. Заболевание выразилось в заедании тросика газа. Смысл неисправности в том, что когда на ходу нажимаешь на педаль газа, то обороты поднимаются и зависают на месте где-то на 1500-ах, что лечилось только возвращением её ногой обратно вниз и что очень опасно вовремя движения. Прошлой осенью наблюдались такие глюки с заеданием газа, но они были исправлены путём отцепления конца тросика со стороны дроссельного узла, его очистка путём обильного добавления внутрь WD-шки и в выпрямленном состоянии сам трос нужно было погонять внутри, чтобы вэдэшка лучше разошлась внутри тросика. Но и это лишь временное решение, которое помогает на несколько месяцев и не является основным решением проблемы. Ведь основная проблема при таких симптомах зачастую это растягивание тросика и когда помогает его смазка и небольшая подтяжка, то это ещё начальный случай растяжения. Впрочем, как у меня впоследствии и вышло. В моём случае тросик продержался ровно год и вот этой осенью симптомы вернулись в удвоенной силой.Нужно было действовать…Достав купленный заранее новый приоровский тросик газа, я полез под капот.Первым делом, дабы сэкономить своё время я заглянул в инструкцию(и тут началось веселье).В инструкции процесс замены был описан с лёгким бризом простоты и непринуждённостью выполнения самого процесса : Опишу вкратце.

Ну и на последок в инструкции бла бла бла -Устанавливайте трос в порядке, обратном снятию. Не забудьте закрепить трос новым пластиковым хомутом на шланге вентиляции картерных газов. Отрегулируйте привод дроссельной заслонки.Ну прочитал, порадовался и прикинул, что по времени быстренько всё поменяю. Но не тут было…Единственное что легко и быстро делается это снятие тросика со стороны дросселя. Чтобы с другой стороны сдёрнуть с педали второй конец нужно немножко согнуться в позу ЗЮ с фонарём в зубах) Далее в этой же позе надо изрядно попыхтеть чтобы выдавить резинку троса в моторный отсек из салона.Опять убедился, что ну ни как невозможно без мата и бубена лезть в наши авто) Матюгаться особенно извращённо пришлось когда начал этот грёбаный демпфер оболочки троса (резинки по — нашему) уже от нового троса вгонять, так отверстие в кузове куда он садится расположено в таком углублении что туда только пальцами можно достать. Вот и пришлось сначала снять обвес для более широкого доступа к отверстию в моторном отсеке, то есть воздушку вплоть до дросселя. Далее, так как всякие отвёртки, ключи и пассатижи тоже особенно туда не пролазили всё таки пришлось руками вогнать(Ложишься сверху и просовываешь обе руки сквозь патрубки к тому самому заветному отверстию и 2-мя пальцами левой и правой раскачивая демпфер начинаешь давить его в отверстие). Но помните, это далеко не лайфхак, не инструкция с советами от меня и тем более совсем уж не предписания к действиям, так как у каждого свои руки) И также и у меня в другой день могло быть другое настроение и другие идеи по впихиванию невпихуемого) Так что не судите строго!В итоге всё загнал на место и новый трос дальше ставился как по инструкции от АВТОВАЗА)))Кстати, забыл написать, что когда снял старый, то сравнил его с новым тросиком, старый был длиннее.В целом на всё ушёл час плюс минус нервы!В результате, что мы имеем :из плюсов)-неисправность исчезла, педаль возвращается назад чётко и в то же время и плавно-по ощущениям (чётким) газ стал жёстче нажиматься, как с завода— реакция педали шустрая, при динамичной езде чёткий отзыв газа.из минусов(-продолжение историй на приоре из серии неподлезть не достать, здесь имеется ввиду, что на приоре что моторчик дворников, что моторчик стеклоподъёмника, что вентилятор печки например, задёрёшься вытаскивать и назад потом буквально вгонять. Почему в данных местах не могли ну прямо на 2-3 сантиметра всего расширить ниши в кузове? Ответ как всегда видимо :Летела ракета, летела в болото, какая зарплата такая работа!Но всё равно по моему личному мнению, несмотря ни на что АВТОВАЗ МОЛОДЦЫ и в случае с приорой всё же отличный народный автомобиль собрали!Вот такие вот наблюдения по ремонту небольшому посетили меня может кому пригодится, а кому потехи ради почитать.Но в любом случае товарищи СОDRIVEРЫ давайте в наших мелких и не очень ремонтах не будем верить одной лишь инструкции, а лучше дополним это ещё и поиском доп.материала, А ОСОБЕННО НА ДРАЙВЕ !ВСЕМ ПОБЕД! ОТЛИЧНОГО НАСТРОЕНИЯ! И ГРАМОТНОГО РЕШЕНИЯ ВСЕХ ПРОБЛЕМ!

Ну и напоследок) Совет по необъяснимому от Дружко ) Кто не понял…Я не понял.Кто не понял…

Замена троса газа на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Трос газа – он же тросик дроссельной заслонки, отвечает кстати за открытие этой самой заслонки и за её закрытие, благодаря данному тросу ещё и обороты можно регулировать у автомобиля, то есть нажали на педаль газа, трос натянулся и при этом он открыл ещё и заслонку на более больший угол, тем самым обороты пошли вверх и автомобиль начал ехать (Или стоять на месте, если педаль сцепления выжата или если нейтральная передача стоит), но этот трос изнашивается в связи с этим на автомобиле начинается очень опасно ездить, так как при износе его металлическая часть начинает махриться (Он скручен как бы) и в связи с этим кусочки троса начинают задевать за оболочку и трос назад уже не возвращается и автомобиль начинает дальше разгоняться, не взирая при этом на нажатие педаль газа (Потому что трос то заел и назад заслонку не отводит, поэтому даже если ногу вы уберёте с педали, то машина всё равно будет ехать дальше, это то ситуация и опасна).

Примечание! Для замены этого троса и для его регулировки (А регулировать обязательно придётся) понадобятся: Пассатижи различные (Тонкие, большие) и отвёртки!

Замена троса сцепления ваз 2110: пошаговая инструкция, фото и видео

Где находится тросик газа? В зависимости от двигателя его местонахождение может изменяться, хотя и не значительно вовсе, в общём на 8 клапанных машинах трос находится в верхней части и после открытия капота вы его сразу же разглядите (На левом фото он красной стрелкой указан), на 16 клапанных автомобилях десятого семейства он точно так же размещён сверху, но только чтобы к нему подобраться, снять экран с двигателя будет нужно (О том как снять экран, читайте в статье: «Замена экрана двигателя на 16 клапанной приоре»), после снятия вы его опять же сразу же и увидите, для наглядности на правом фото он стрелкой указан.

Примечание! Но есть некоторые автомобили которые комплектовались с завода электронной педалью газа, десятое семейство Тольяттинской сборки это не затронуло, но те машины которые были перенесены на Украину (В настоящее время у них и марка изменилась, а называются они Богдан) после 2011 года комплектовались этой педалью, на них сразу вас предупреждаем троса нет, но вы всё же проверьте, для наглядности на фото ниже стрелкой показана эта самая электронная педаль и так же можно видеть что никакого троса газа не идёт от неё!

Когда нужно менять тросик газа? За его состоянием нужно периодически поглядывать, если вы начали видеть что его металлическая часть начала махриться, то ждать пока трос заест не нужно и вообще в этом случае, рекомендуем вам незамедлительно посетить автомагазин и приобрести в нём новый тросик газа и заменить его поставив вместо старого, кроме этого трос подлежит замене если при его регулировки невозможно добиться полного открывания и полного закрывания заслонки.

Дроссельный узел Лада Приора ВАЗ 2170, 2171, 2172

Признаками не полностью закрывающейся дроссельной заслонки могут быть повышенная частота вращения коленчатого вала на холостом ходу и увеличенный расход топлива, а не полностью открывающейся — двигатель не развивает полной мощности.

При данных неисправностях сначала попробуйте отрегулировать привод дроссельной заслонки или замените трос (смотрите «Регулировка троса дроссельной заслонки»). Если это не приведет к положительному результату, замените дроссельный узел.

Вам потребуются: торцовый ключ (головка) «на 13», отвертка с крестообразным лезвием.

ВниманиеЗапрещается выворачивать винты 2 крепления дроссельной заслонки. Если затем они будут плохо завернуты и законтрены, вывернувшийся винт может попасть в цилиндр двигателя и вывести его из строя

Положение дроссельной заслонки отрегулировано на заводе, поэтому регулировочный винт 1 дроссельной заслонки трогать не рекомендуется

Положение дроссельной заслонки отрегулировано на заводе, поэтому регулировочный винт 1 дроссельной заслонки трогать не рекомендуется.

1. Слейте жидкость из системы охлаждения двигателя (смотрите «Замена охлаждающей жидкости»).

При известном навыке охлаждающую жидкость можно не сливать. На остывшем двигателе стравите избыточное давление в системе охлаждения двигателя, открутив, а затем закрутив пробку расширительного бачка. Приготовьте подходящие по размеру пробки, которыми заглушите шланги сразу же после отсоединения их от дроссельного узла. Потеря охлаждающей жидкости при таком способе будет незначительна.

2. Отсоедините провод от клеммы «минус» аккумулятора.

3. Откройте капот и снимите декоративный кожух двигателя (смотрите «Кожух двигателя»).

4. Отжав фиксаторы, отсоедините колодки жгутов проводов от датчика положения дроссельной заслонки… 5. …и регулятора холостого хода.

6. Отсоедините воздухоподводящий рукав от дроссельного узла (смотрите «Чистка вентиляции картера»).

7. Ослабьте крепление хомута первого шланга подогрева корпуса дроссельного узла… 8. …и снимите шланг.

9. Ослабьте крепление хомута второго шланга подогрева корпуса дроссельного узла… 10. …и снимите шланг.

11. Ослабьте хомут крепления… 12. …и отсоедините от штуцера дроссельного узла шланг малой ветви системы вентиляции картера.

13. Ослабьте хомут крепления шланга продувки адсорбера… 14. …и снимите шланг.

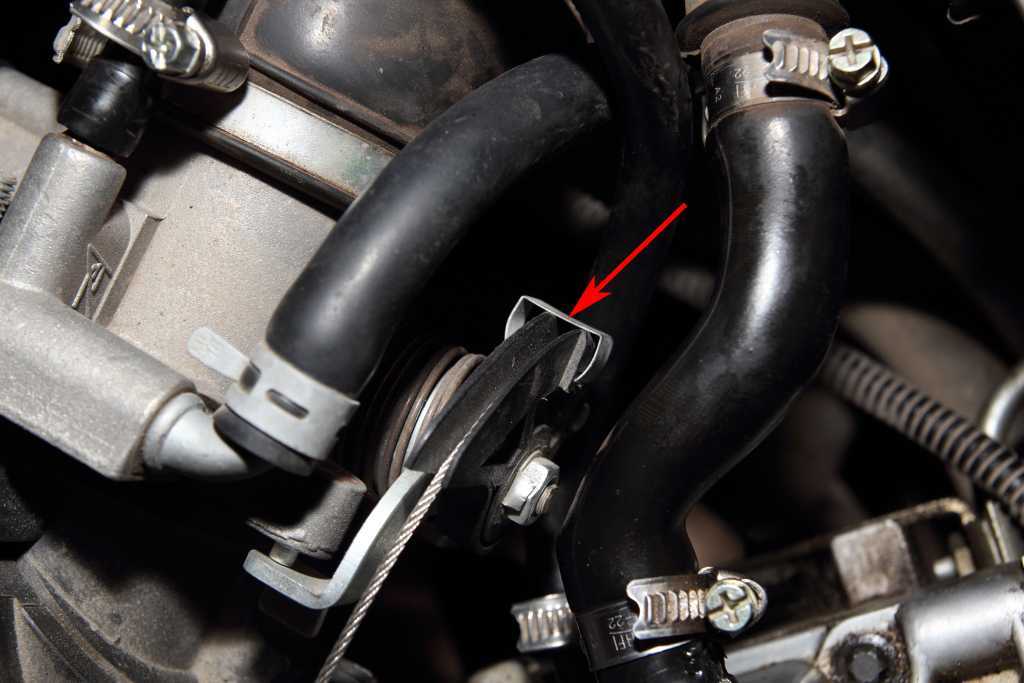

15. Отсоедините от сектора дроссельного узла трос привода дроссельной заслонки (смотрите «Регулировка троса дроссельной заслонки»).

16. Отверните две гайки крепления дроссельного узла… 17. …и снимите дроссельный узел со шпилек впускного коллектора.

18. Если при замене дроссельного узла на новом узле не установлены регулятор холостого хода и датчик положения дроссельной заслонки, переставьте их со старого узла.

Для этого отверните по два винта их крепления.

Замените поврежденное поролоновое кольцо, установленное под датчиком положения дроссельной заслонки.

19. Загрязненный дроссельный узел очистите жидкостью для чистки карбюраторов, предварительно сняв с него датчик и регулятор. Очистите также загрязненные регулятор и датчик (запрещается использовать для очистки растворители).

20. Установите дроссельный узел и все снятые детали в порядке, обратном снятию.

21. Отрегулируйте привод дроссельной заслонки (смотрите «Регулировка троса дроссельной заслонки»).
