Схема установки тнвд для двигателя ямз-238. тнвд ямз 238 регулировка

Электронная система управления распреде­лительными топливными насосами с дози­рующим электромагнитным клапаном

При использовании таких насосов (рис. «Аксиально-поршневой распределительный топливный насос высокого давления с управлением при помощи электромагнитного клапана«) количество подаваемого топлива дозируется электромагнитным клапаном высокого давле­ния, который перекрывает камеру насосного элемента. Это дает еще большую гибкость дози­рования топлива и возможность регулирования момента начала впрыска топлива. Кроме того, за счет уменьшения нерабочих объемов повы­шается потенциал рабочего давления насоса.

Основными узлами насоса являются элек­тромагнитный клапан высокого давления, электронный блок управления и инкремент­ный датчик угла поворота для управления электромагнитным клапаном.

Закрытие электромагнитного клапана опреде­ляет начало подачи топлива, которая продолжа­ется до момента открытия клапана. Количество впрыскиваемого топлива зависит от времени, в течение которого клапан остается закрытым. Управление при помощи электромагнитного кла­пана позволяет быстро открывать и закрывать камеру насосного элемента независимо от ча­стоты вращения коленчатого вала. Такой метод обеспечивает быстрое регулирование подачи топлива независимо от частоты вращения колен­чатого вала двигателя, улучшение герметизации полостей высокого давления и в конечном итоге увеличение эффективности насоса.

Насос снабжен собственным блоком управ­ления для точной установки момента начала подачи топлива и его дозирования. В памяти ЭБУ хранится программа работы конкретного насоса и информация о данных его калибровки.

Электронный блок управления работой двига­теля определяет начало впрыска топлива и его подачу на основе рабочих характеристик двига­теля и отправляет эту информацию по каналу связи в блок управления насоса. С использова­нием такой системы можно управлять как момен­том начала впрыска, так и началом нагнетания.

Блок управления насоса также получает сигнал о количестве впрыскиваемого топлива через шину данных. Этот сигнал затем об­рабатывается в блок управления двигателя в соответствии с сигналами, поступающими от педали подачи топлива, и другими параме­трами, определяющими потребное количество топлива. В блок управления насоса сигналы о количестве впрыскиваемого топлива и ско­ростном режиме работы насоса на момент на­чала подачи топлива принимаются в качестве входных переменных для диаграммы рабочих характеристик насоса, на основании которых соответствующий период срабатывания сохра­няется в виде угла поворота кулачковой шайбы.

И наконец, момент срабатывания электро­магнитного клапана высокого давления и про­должительность его закрытия определяются по данным угла поворота датчика, интегриро­ванного в топливный насос распределитель­ного типа (VE). Этот датчик используется для регулирования по углу поворота/времени. Дат­чик состоит из магниторезистивного сенсора и кольцевого элемента, обладающего маг­нитным сопротивлением и имеющего метки, расставленные через 3°, для каждого цилин­дра двигателя. Датчик с высокой точностью определяет угол поворота приводного вала, при котором электромагнитный клапан от­крывается и закрывается. Это позволяет блок управления насоса преобразовывать данные по моменту начала подачи топлива в данные по соответствующему этому моменту углу по­ворота кулачкового вала и наоборот.

Мягкое протекание процесса подачи топлива в начале впрыскивания, которое зависит от кон­структивных особенностей насоса распредели­тельного типа, еще больше реализуется при использовании форсунки с двумя пружинами. При работе прогретого двигателя с турбонадду­вом такое протекание топливоподачи позволяет снизить уровень шума работающего двигателя.

Предварительный впрыск

Обеспечивает дальнейшее снижение шума от сгорания топлива без ухудшения работо­способности всей системы, которая должна обеспечивать максимальную эффективную мощность при минимально возможном экс­плуатационном расходе топлива. Для получе­ния предварительного впрыска дополнитель­ных конструктивных изменений не требуется. В течение нескольких миллисекунд ЭБУ за­ставляет срабатывать электромагнитный кла­пан дважды. Электромагнитный клапан с высокой точностью и быстродействием регу­лирует количество впрыскиваемого топлива. Типичные значения количества впрыскивае­мого топлива составляют 1,5 мм3.

Тнвд ямз 238: устройство, регулировка

всем привет. маз 504,ямз 238,работал не выезжая со стройки.для уменьшения расхода топлива сняли заднюю крышку на тнвд,накрутили что-то.расход упал.потом работа закончилась и маз простоял 9-10 месяцев.в сентябре завёл. работает как часы.заводится без педали,дыма нет на холостых ни на холдную ни горячую.решил вернуть все настройки назад,забыл что куда крутил.в итоге работа по городу под сотьню на сто км 23-25тонн,межгород 600км пустой(1,5т)240-250л.дымит под нагрузкой как буд-то автопокрышку подожгли,но при этом везёт хорошо.вильтры воздух,топливо новые.подскажите что ,куда крутнуть.очень не хочется снимать насос.заранее всем спасибо.

спасибо за картинку.вроде бы крутил 17 и 15.и ещё правый нижний угол на крышке .17-уберу расход,а дым?как силно можно крутить? и есть какието параметры,закрутить до упора,на сколько выкрутить?

вези насос топливщику и не забывай русскую пословиу про скупого…

Здорова всем, мужики подскажите! Сбивается зажигание на ямз 238м2 Что тока не делал, болты все как надо затягиваю?

может это не зажигание. может на распредвалу гнездо под шпонку раздолбило. поэтому и фазы газораспределения смещаются…

Здорова всем, мужики подскажите! Сбивается зажигание на ямз 238м2 Что тока не делал, болты все как надо затягиваю?

На коленвалу шпонку разбило, шестерня гуляла, зажигание тоже плавало

может это не зажигание. может на распредвалу гнездо под шпонку раздолбило. поэтому и фазы газораспределения смещаются…

камаз-53215донг янг 1406 камаз-53228хиаб 244

у товарища на кране-двиг. ямз-236 стал самопроизвольно сильно газовать при заводке.особенно неприятно по утрам на холодную

на тнвд не сходятся метки! Я так понимаю что проблема Где то там. Или куда по смотреть то? Выстовляю заново и при запуске снова почти на 180 градусов сбивает!

вызывай моториста если сам разобраться не в состоянии.

на тнвд не сходятся метки! Я так понимаю что проблема Где то там. Или куда по смотреть то? Выстовляю заново и при запуске снова почти на 180 градусов сбивает!

Хорошо выложу фото как смогу

расход топлиа и масла можно определить опытным путём

для опыта нужно время а время это деньги терпи хозяин не один ты хочешь жить

Сборка ТНВД ЯМЗ-238

https://youtube.com/watch?v=N_pDPZ09iek

Регулировка клапанов ямз 236

Регулировка клапанов ямз 236 вызывает сложность только по одной причине. У этого двигателя нет фиксатора положения поршня в ВМТ. А поэтому необходимо искать данное положение в момент впрыска на первом цилиндре. Скажу сразу схемы регулировки, с проворотом коленвала за один оборот я сразу исключаю. Очень большая вероятность ошибки. И потом просто напросто приходится регулировать клапана повторно. Этод метод требует идеально точного положения поршня в ВМТ. Что на подобных моторах очень тяжело добиться.

Порядок работы цилиндров ямз 236

1-4-2-5-3-6

Зная порядок работы необходимо найти положение поршня первого цилиндра в момент сжатия. Повторюсь что на этом двигателе нет фиксатора, а искать метки на переднем шкиву и маховике очень не удобно. Поэтому можно проще определится, по положению клапанов первого цилиндра.

Во вторых. Величина тепловых зазоров для впускных и выпускных клапанов одинаковая.

При регулировке всегда задаешься этими вопросами. Это как бы сказать основные моменты, в которых не нужно сомневаться. Если длительное время не регулировал клапана именно на этой модели.

С чего начать.

Двигатель должен быть холодным, потому что допустимые зазоры предусмотрены именно для холодного двигателя.

Необходимо снять крышку клапанов и определиться какие клапаны впускные, а какие выпускные. Это не сложно сделать, потому что выпускные клапаны расположены на против каналов выхлопного коллектора, а впускные соответственно напротив каналов впускного коллектора. Ещё можно сориентироваться по направлению двигателя. В правом ряду по ходу движения, выпускные клапаны расположены в сторону вентилятора охлаждения. А в левом ряду выпускные клапаны расположены в сторону маховика.

Регулировка клапанов ЯМЗ 236

Здесь очень важно не ошибиться, именно от этого положения будут регулироваться и остальные клапана. Лучше лишний раз себя проверить. В этом положении метки угла опережения зажигания будут находится близко от своего совмещения

Идеальный вариант если они совместятся, но в данном случае такая точность не нужна

В этом положении метки угла опережения зажигания будут находится близко от своего совмещения. Идеальный вариант если они совместятся, но в данном случае такая точность не нужна.

Для регулировки клапана первого цилиндра. Щуп толщиной 0,25 мм должен входить между клапаном и коромыслом с небольшим усилием, а если использовать щуп толщиной 0,30 мм он должен испытывать сопротивление.

После регулировки клапанов первого цилиндра переходим на другую сторону и начинаем регулировку четвертого цилиндра. Продолжаем вращение коленвала в том же направлении. И повторюсь еще раз, дожидаемся когда закроется впускной клапан и при дальнейшем вращении на 1/3 оборота приблизительно 120 градусов, начинаем регулировку клапанов 4 цилиндра, затем в том же самом порядке производим последовательно регулировку 2, 5, 3, и 6 цилиндров.

Схема расположения цилиндров на двигателе

Повторюсь. Существует схема регулировки клапанов за один оборот коленвала. Потому что выставляешь коленвал в одном положении, регулируешь клапана согласно схеме. Затем проворачиваешь коленвал на один оборот и согласно схеме регулируешь оставшиеся клапана. Никогда этим не пользовался и не кому не советую. Очень большая вероятность ошибки в точности положения коленвала. В итоге времени и сил на регулировку клапанов затрачиваешь больше. Так как приходится всё переделывать

Очень важно своевременно производить регулировку. Увеличенные зазоры приведут к позднему открыванию и раннему закрыванию клапанов. Что скажется на мощностных характеристиках двигателя, а как следствие увеличится расход топлива

А отсутствие тепловых зазоров не позволит клапана полностью закрываться, в результате клапана прогорят. Регулировка клапанов ЯМЗ 236 не занимает слишком много времени, доступ к клапанам удобный, и особенно затягивать с ней нужно

Что скажется на мощностных характеристиках двигателя, а как следствие увеличится расход топлива. А отсутствие тепловых зазоров не позволит клапана полностью закрываться, в результате клапана прогорят. Регулировка клапанов ЯМЗ 236 не занимает слишком много времени, доступ к клапанам удобный, и особенно затягивать с ней нужно.

Источник

Устройство системы

Система смазки ЯМЗ 236 — комбинированная, масло подается самотеком, отдельные узлы смазываются разбрызгиванием либо принудительно, под давлением. К последним относятся детали, испытывающие максимальные механические нагрузки:

Система питания двигателя ЯМЗ-236

• подшипники шестеренок привода маслонасоса, распредвала, шатунные;
• поршни;
• втулки и некоторые другие узлы.

Остальные узлы моторного отсека, в том числе внутренние стенки цилиндров и кулачки распределительного вала обрабатываются маслом, которое вытекает из подшипников коленвала и автоматически разбрызгивается при движении шатунов.

Система смазки двигателя ЯМЗ работает в тесном контакте с топливной системой.

Как выставить угол опережения на моторе ЯМЗ-238

Установки угла опережения ВТ, зависит от характерностей каждой муфты по отдельности, и подбора на переднем торце корпуса зажимного устройства опережения цифрами 18 и 20.

УОВТ следует выставлять в такой последовательности:

Устройство муфты опережения впрыска ЯМЗ

• Отсоединить трубку высокого давления от патрубка 1-ой секции ТНВД.
• Зафиксировать измеритель момента (моментоскопа) на патрубке 1-ой секции.
• Прокачать топливом ручным насосом системы питания мотора, предварительно отвернув одну из пробок для выпуска воздуха из корпуса ТНВД.
• Прокачивать систему нужно до тех пор, пока вытекающее топливо не перестанет пениться, после чего плотно закрутить пробку.
• Нужно убедиться в том, что топливная подача скобой регулятора включена, и начать крутить коленвал двигателя в правую сторону до появления топлива в стеклянной трубке (камере) измерителя момента.
• Продолжая небыстрое оборачивание коленвала, нужно внимательно смотреть за топливом в стеклянной камере прибора.

Принципиальная схема системы топливоподачи дизельного двигателя с одноплунжерным ТНВД

Принципиальная схема системы топливоподачи дизеля с одно­плунжерным распределительным топливным насосом (ТНВД) с торцевым кулачко­вым при­водом плунжера показана на рисунке:

Топливо из бака 11 прокачивается по топливо­проводу низкого давления в топливный фильтр тонкой очистки топлива 10, откуда засасывается топливным насосом низкого давления и затем направляется во внутреннюю полость корпуса ТНВД 4, где создается давление порядка 0,2 … 0,7 МПа. Далее топливо поступает в насосную секцию высокого давления и с помощью плунжера — распреде­лителя в соответствии с порядком работы цилиндров подается по топливопроводам высокого давления 6 в форсунки 8, в результате чего осуществляется вспрыскивание топлива в камеру сгорания дизеля. Избыточное топливо из корпуса ТНВД, форсунки и топливного фильтра (в некоторых конструкциях) сливается по топливо­проводам 7 обратно в топливный бак. Охлаждение и смазка ТНВД осуществляются циркулирующим в системе топливом

Фильтр тонкой очистки топлива имеет важное значение для нормальной и безаварийной работы ТНВД и форсунки. Поскольку плунжер, втулка, нагнетательный клапан и элементы форсунки являются деталями прецизионными, топливный фильтр должен задерживать мельчайшие абразивные частицы размером 3…5 мкм

Важной функцией фильтра является также задержание и выведение в осадок воды, содержащейся в топливе  Попадание влаги во внутреннее пространство насоса может привести к выходу последнего из строя по причине образования коррозии.

Топливный насос подает в цилиндры дизеля строго дози­рован­ное количество топлива под высоким давлением в определенный момент времени в зависимости от нагрузки и скоростного режима, поэтому характеристики двигателей существенно зависят от работы ТНВД.

Конструкция системы подачи топлива

Конструкция системы обеспечения силового агрегата топливом состоит из следующих элементов:

• ТНВД;
• корректор смесеобразования;
• трубки высокого давления;
• магистральные топливопроводы;
• регулятор частоты вращения;
• фильтровальные элементы;
• насос подкачки топлива;
• форсунки.

Кратко опишем принцип функционирования системы топливоподачи. Насос подкачки топлива обеспечивает его подачу к ТНВД через фильтры грубой и тонкой очистки. В соответствии с режимом работы силового агрегата, ТНВД через форсунки осуществляет впрыск рабочей смеси в цилиндры двигателя. Схема топливной системы устроена таким образом, что излишки смеси через магистральные трубки поступают обратно в бак.

Принцип работы ТНВД ЯМЗ-238

Насос имеет компактные размеры, располагается в подкапотном пространстве на плоскости силового агрегата, между рядами цилиндров. ТНВД имеет восемь секций (по одной на каждый цилиндр) и шестеренчатый привод. Насос топливный, в зависимости от мощности мотора, бывает нескольких типов, каждый из которых выделяется своими конструкционными особенностями и способом регулировки.

Принцип функционирования ТНВД не отличается сложностью, но имеет определенные нюансы. Для создания первичного давления в системе предусмотрен насос подкачки топлива, который подает рабочую смесь в камеры ТНВД, при этом плунжер занимает нижнее положение. Как только плунжер начинает поступательное движение, при достижении определенного положения он открывает нагнетательный клапан для дальнейшей подачи смеси и осуществления ее впрыска. Увеличение давления в топливной камере осуществляется за счет поступательного движения плунжера вверх.

При достижении максимального давления игла форсунки поднимается и в цилиндр начинает подаваться рабочая смесь. Как только плунжер достигнет конечное верхнее положение, давление рабочей смеси в нагнетательном контуре резко начнет снижаться. В результате этого игла форсунки займет свое начальное положение и впрыск топлива прекратится.

Одной из самых распространенных неисправностей ТНВД является изношенный сальник. В этом случае ремонт не составляет трудностей и его можно выполнить самостоятельно. В сети Интернет можно найти видео с подробным описанием рабочего процесса.

Плюсы и минусы механического ТНВД

Механический ТНВД имеет несколько преимуществ. К примеру, его работа не зависит от состояния бортовой сети автомобиля, за что его очень любят поклонники ралли-рейдов на внедорожниках, которым приходится нередко штурмовать в брод реки, заливая двигатель водой. Есть у таких насосов и недостатки: несоответствие современным эко нормам, низкий КПД, низкое давление впрыска. Основным недостатком является зависимость работы насоса от качества дизельного топлива — дело в том, что в механическом ТНВД топливо играет роль смазки, и при попадании любых посторонних примесей или воды износ насоса стремительно растет. ТНВД сложный высокоточный узел, и стоимость его ремонта сильно бьет по карману.

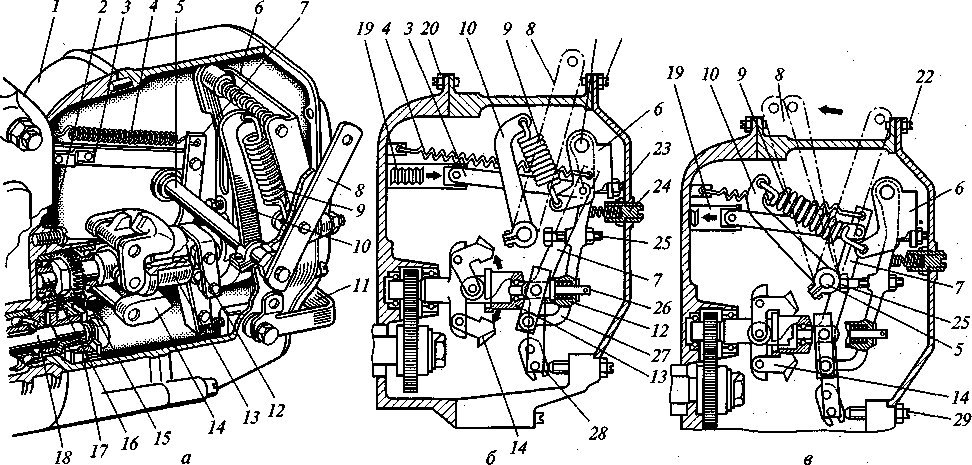

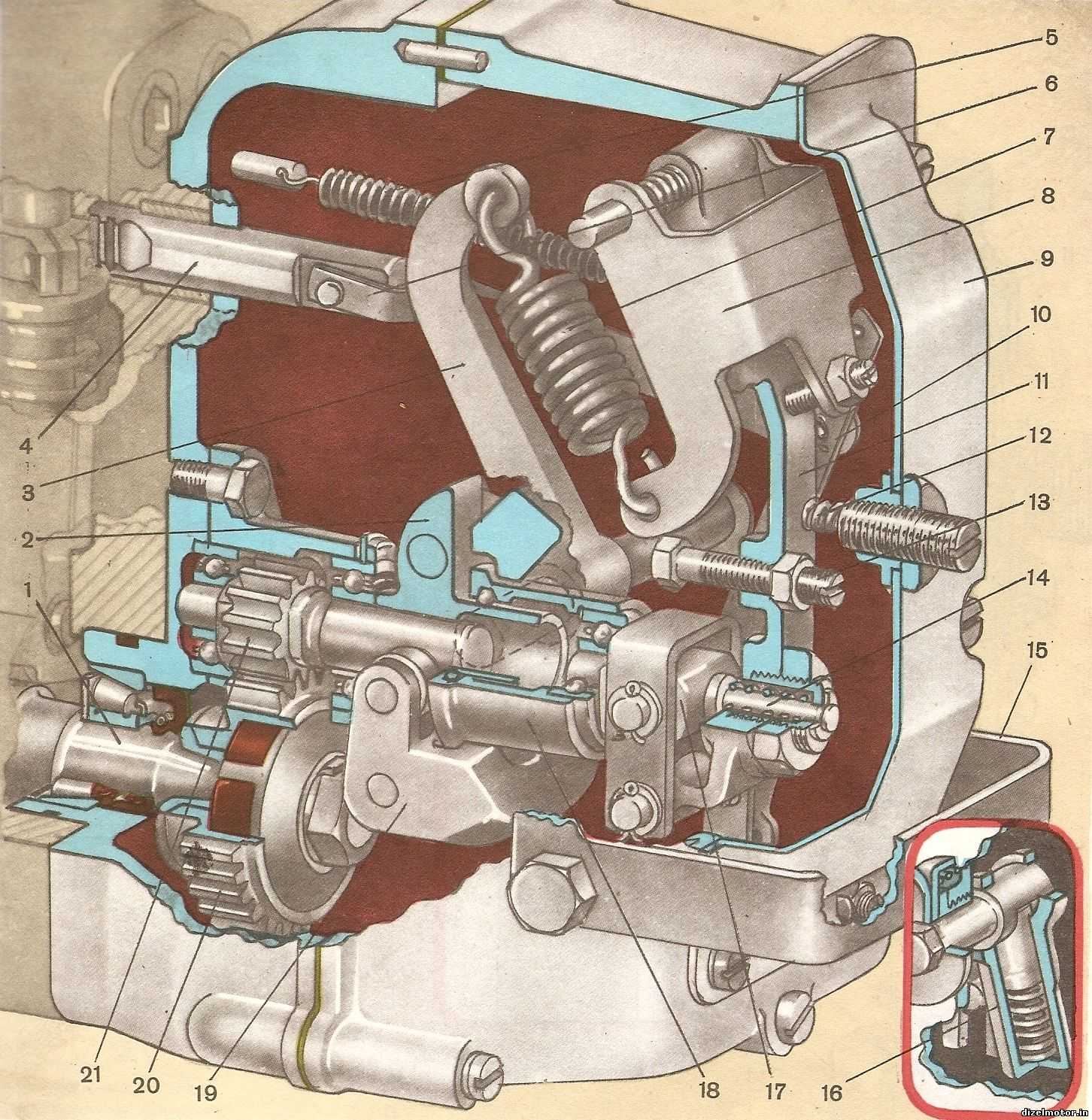

Регулятор топливного насоса 238

При работе топливного насоса вращение от кулачкового вала 1 передается через упругую муфту 20 и шестерню 21 на валик, на котором жестко закреплена державка грузов 2. Под действием центробежной силы грузы 19 расходятся и перемещают муфту грузов 18. Воздействуя на пяту 17, муфта перемещает вправо рычаг рейки 10, а с ним через тягу 6 и рейку 4. Пружина 5 постоянно воздействует на рычаг 10 и перемещает рейку в сторону максимальной подачи. Необходимый скоростной режим работы дизеля определяется степенью натяжения пружины регулятора 7, которое зависит от положения рычага пружины 3 и устанавливается рычагом управления. Рычаг регулятора 11 крепится в верхней точке вместе с двуплечим рычагом 8, и оба рычага работают как одно целое. На рычаге регулятора 11 устанавливается болт номинальной подачи 13 и корректор 14. При работе дизеля на холостых оборотах рычаг 11 опирается на буферную пружину 12, которая закреплена на крышке смотрового люка 9. Скоба кулисы 15 жестко связана с кулисой 16 для выключения топлива и остановки дизеля.

1- кулачковый вал; 2- державка грузов; 3- рычаг пружины; 4- рейка; 5- пружина; 6- тяга рейки; 7- пружина регулятора; 8- двуплечий рычаг; 9- крышка люка; 10- рычаг рейки; 11- рычаг регулятора; 12- буферная пружина; 12- буферная пружина; 13- болт номинальной подачи; 14- корректор; 15- скоба кулисы; 16- кулиса; 17- пята грузов; 18- муфта грузов; 19- грузы; 20- упругая муфта; 21- шестерня; 22- рычаг управления; 23- болт минимальной частоты вращения; 24- болт максимальной частоты вращения; 25- валик; 26- ось качания. СХЕМЫ РАБОТЫ РЕГУЛЯТОРАПуск дизеля (схема I ) . При пуске дизеля перемещение рейки 4 в положение максимальной подачи производится автоматически пружиной 5 ( скоба кулисы регулятора должна быть поднята вверх). После пуска дизеля частота вращения вала увеличивается, грузы 19 под действием сил инерции раскрываются и перемещают муфту грузов 18, упорную пяту 17 вместе с рычагом рейки 10, тягой 6 и рейкой 4 вправо в сторону уменьшения подачи топлива. Упорная пята 17 воздействует на корректор 14 и перемещает рычаг регулятора 11 вправо до упора в буферную пружину 12, которая обеспечивает устойчивую работу дизеля на холостом ходу. Рычаг управления 22 упирается при этом в болт 23, которым регулируется минимальная частота вращения холостого хода.

Работа дизеля под нагрузкой (схема II ) . При работе дизеля на номинальной нагрузке рычаг управления 22 поворачивают до упора в болт 24, которым регулируют максимальную частоту вращения холостого хода. Рычаг 3 при этом поворачивается, пружина регулятора 7 натягивается и головка болта 13 упирается в валик рычага 25. На номинальном режиме инерционные усилия раскрытия грузов 19 и суммарное действие пружин 5, 7 и 14 уравновешены в момент начала отрыва головки болта 13 от поверхности валика 25 рычага. При увеличении нагрузки свыше номинальной частота вращения коленчатого вала дизеля падает, раскрытие грузов уменьшается и пружина корректора 14 перемещает пяту 17, рычаг 10 и рейку 4 влево, в сторону увеличения подачи топлива, что приводит к росту крутящего момента на валу дизеля. Если нагрузка падает, частота вращения дизеля увеличивается, грузы 19 раскрываются больше и, растягивая пружины 5 и 7, перемещают рычаги 10, 11 и рейку 4 вправо, в сторону снижения подачи топлива, что приводит к уменьшению крутящего момента, на валу дизеля.

Остановка дизеля (схема III) . Выключение подачи топлива и остановка дизеля осуществляются с помощью кулисы 16. С поворотом скобы 15 вниз кулиса 16 поворачивается и перемещает ось 26 качания рычага 10 влево. Верхний конец рычага 10 поворачивается вокруг оси пяты 17, смещается вправо и выдвигает рейку на выключение подачи- дизель останавливается.

Принцип работы ТНВД ЯМЗ 238

Основные этапы работы топливного насоса:

• Через штуцер перекачивается горючее. Деталь соединяется с трубкой пониженного давления.
• Небольшой кулачковый вал, а также пружина начинают двигаться. Поэтому поршень перемещается вверх-вниз;
• Начинает работать вал кулачка.

Он расположен внизу ТНВД ЯМЗ 238. Деталь вращается в опоре и подшипниках.

Прочный регулятор, отвечающий за перемещение, связывается с секциями агрегата через рейку, которая также вращается в нескольких втулках.

Пуск сокращается при поступательном выворачивании из рейки соответствующего болта.

Смазка и ее схема ТНВД ЯМЗ 238 следующая: центрального типа от масляной системы мотора. Масло поступает только по наддуву к поверхности корректора.

С этого места перемещается в регулятор, а затем – в кулачковый вал насоса.

Дополнительные устройства распределительного ТНВД VE

Распределительный ТНВД VE может также быть оснащен различными дополнительными устройствами, например, кор­рек­торами топ­ливоподачи или ускорителем холодного пуска, которые позволяют индивидуально адаптировать ТНВД к особенностям данного дизеля.

Вал привода 1 топливного насоса расположен внутри корпуса ТНВД, на валу установлен ротор 17 топливного насоса низкого давления и шестерня привода вала регулятора с грузами 4. За валом 1 неподвижно в корпусе насоса установлено кольцо с ро­ли­ками и штоком привода автомата опережения впрыски­вания топлива 14. Привод вала ТНВД осуществляется от колен­чатого вала дизеля, шесте­ренчатой или ременной передачей. В че­тырехтактных двигателях частота вращения вала ТНВД составляет половину от частоты вращения коленчатого вала, и работа распределительного ТНВД осуществляется таким образом, что поступательное движение плунжера синхронизировано с движением поршней в цилиндрах дизеля, а вращательное обеспечива­ет распределе­ние топлива по цилиндрам. Поступательное движение обеспечивается кулачковой шай­бой, а враща­тельное – валом топливного насоса.

Автоматический регулятор частоты вращения включает в себя центробежные грузы 4, которые через муфту регулятора и систему рычагов воз­действуют на дози­рующую муфту 12, изменяя таким образом величину топливоподачи в зависимости от скоростного и на­грузочного режимов дизеля. Корпус ТНВД закрыт сверху крышкой, в которой установлена ось рычага управления, связанного с педалью акселератора.

Автомат опережения впрыскивания топлива является гидравлическим устройством, работа которого определяется давлением топлива во внутренней по­лости ТНВД, создаваемым топливным насосом низкого давления с регулирующим перепу­скным клапаном 2.

Устанавливаем угол по отметкам

Для первого способа самостоятельной регулировки впрыска дизельного агрегата по отметкам подразумевается возможность смещения ТНВД. Способ годится только для механического аппарата. Регулировка опережения впрыска производится поворотом ТНВД вокруг оси. Этот способ так же годится, если есть возможность поворачивания зубчатого шкива распредвала, относительно ступицы.

Способ годится когда шкив и насос жесткой фиксации не имеют.

Чтобы отрегулировать зажигание таким способом, вам нужно добраться до задней части корпуса движка, где кожух с маховиком. В случае необходимости, придется этот кожух снять.

Затем нужно найти на маховике стопор, который погружается в прорезь. После этого, маховик вращаете вручную (используя ключ или иное приспособление). Вращение маховика вызывает кручение коленчатого вала мотора. Крутите по часовой стрелке, пока не сработает стопор-фиксатор, расположенный сверху.

После этого смотрите вал привода на ТНВД. Если, шкала на муфте, через которую идет вращение, окажется в верхнем положении, тогда отметка на фланце насоса совмещается с нулевой отметкой его привода.

Когда отметки совмещены, можно зажимать крепящие болты.

Если шкала не совпадает с отметками привода, тогда поднимаете стопор маховика и проворачиваете его на один оборот, пока стопор снова не сработает. После срабатывания стопора снова проверяйте положение шкалы. При совпадении отметок фиксируете крепящими болтами.

После того как затянули все болты приводной муфты, поднимаете стопор, и поворачиваете на 90 градусов коленвал, затем размещаете стопор в пазу.

Последним этапом в работе становится возвращение кожуха маховика, если его пришлось снять.

Проверка работы следующая: запускаем мотор и проверяем. На холостом ходу он должен мягко и ровно «жужжать», без дергания или провалов. Если работа выходит жесткая, и слышны детонационные стуки, это не допустимо. Значит регулировка неправильная, раскручивайте болты и начните заново.

Теперь потихоньку и без лишней нагрузки проверьте работу агрегата в движении. Прогрейте его до рабочей температуры и нажмите на газ

Обратите внимание на цвет выхлопа. Серо черный дым говорит о позднем топливном впрыске

Отсутствие побочных явлений говорит о том, что все параметры в норме.

Когда необходимо регулировать впрыск

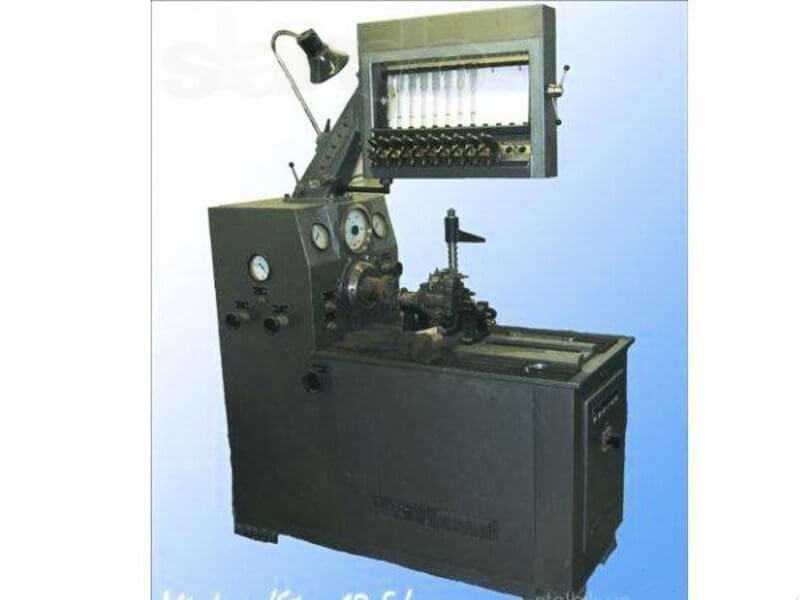

На заводе для регулировки ТНВД есть специальный станок. Поэтому он неплохо работает без регулировок. Но, бывают случаи, когда после каких либо ремонтных работ, приходится регулировать угол впрыска, например:

• После замены газораспределительного ремня
• Снимали ТНВД, и не можете установить его шкив по специальным отметкам.
• Любые другие неизбежные ремонтные работы, нарушившие регулировку угла впрыска.

Напомню вам, дорогие читатели, что для полной регулировки  ТНВД нужен специальный стенд. Поэтому разбирать его по деталям или вращать все имеющиеся на нем винты просто глупо. Вы разрегулируете устройство настолько, что потом без стенда уже никак не получится обратно настроить работу мотора. Поэтому не понимая что и зачем крутить не трогайте сами винт полной нагрузки насоса и прочие винты, потому что обратно вы их настроить не сможете. Вам ведь не нужны лишние проблемы и расходы?

Полезные рекомендации

Регулировать зажигание на дизельном движке можно такими способами:

• Регулировка по отметкам, если они есть.
• Подбор впрыска опытным путем.

Частые неисправности двигателя ямз 238

Рассмотрим случаи, когда двигатель не запускается, или же запускается с трудом. Если двигатель не заводится, нужно проверить наличие топлива в баках. Если его нет, заполните баки топливом и прокачайте топливную систему, чтобы удалить из нее воздух. Прокачка производится подкачивающим топливным насосом. Перед прокачиванием отворачиваем пробку спуска воздуха на двигателе.

Прокачивание производится до тех пор, пока топливо не начнет выходить без пузырьков воздуха. Применяемое для двигателя дизельное топливо, должно быть в соответствии с ГОСТом 4749-49. Разрешено использование сернистого топлива (ГОСТ 305-62) в работе двигателя, но обязательно применить дизельное масло с присадкой ВНИИ НП-360 -6%. Зимой применяется топливо Дз и З, а летом ДЛ или Л. При очень низкой температуре рекомендуется использовать топливо ДА или А.

Масло Дп-8 целесообразно применять зимой. Дп-11 применяют летом используя присадки ВНИИ НП-360 или ЦИАТИМ-339.

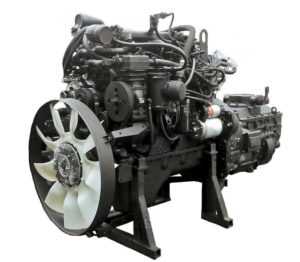

Характеристики и устройство модели

Дизельный двигатель ЯМЗ-236 обладает высокими техническими характеристиками. У него 8 цилиндров, расположенных параллельно друг другу, с углом наклона 90 градусов. Топливо напрямую впрыскивается в камеру сгорания. Рабочее давление — 16,5 атмосферы. Базовый диаметр поршня — 13 сантиметров, ремонтный вариант — 14 см. Топливный насос ЯМЗ-236 высокого давления является механическим. Также здесь установлены форсунки, за счет которых происходит впрыск горючего в цилиндры. На каждой головке блока 6 клапанов — три впускных и три выпускных.

Охлаждается двигатель водяным насосом посредством принудительной циркуляции жидкости. Привод осуществляется при помощи ремня, вращающего шкив помпы от шкива коленвала.

Объем двигателя ЯМЗ-236 составляет 11 литров, мощность достигает 420 л.с. Последние модели усилены до 500 лошадиных сил, а более ранние вырабатывают от 150 л.с. Расход топлива на 100 км до недавнего времени составлял примерно 40 литров, но растущие быстрыми темпами цены на дизельное топливо побудили производителей модернизировать двигатель, и теперь этот параметр составляет 25 литров на 100 км.

В производстве силового агрегата до 2010 года использовался чугун, после 2010 года стали изготавливать из алюминия. Тем самым значительно упростился ремонт двигателя, при этом он не утратил прочность предыдущих аналогов.

Оптимальная конструкция ЯМЗ-236 обеспечивает простой ремонт и обслуживание механизма.

Главные причины неисправностей

ТНВД является дорогостоящим устройством, которое очень требовательно к качеству топлива и смазочных материалов. Если автомобиль эксплуатируется на горючем низкого качества, такое топливо обязательно содержит твердые частицы, пыль, молекулы воды и т.д. Все это ведет к выходу из строя плунжерных пар, которые установлены в насосе с минимальным допуском, измеряющимся в микронах.

Низкокачественное топливо с легкостью выводит из строя форсунки, которые отвечают за процесс распыления и впрыска топлива.

Распространенные признаки неисправностей в работе ТНВД и форсунок представляют собой следующие отклонения от нормы:

• расход топлива заметно увеличен;
• отмечается повышенная дымность выхлопа;
• в процессе работы присутствуют посторонние звуки и шум;
• мощность и отдача от ДВС заметно падают;
• наблюдается затрудненный пуск;

Современные моторы с ТНВД  оснащены электронной системой топливного впрыска. ЭБУ дозирует подачу топлива в цилиндры, распределяет этот  процесс по времени, определяет нужное количество дизтоплива. Если владелец замечает малейшие перебои в работе двигателя, то это является безотлагательным поводом для немедленного обращения в сервис. Силовую установку и топливную систему  тщательно исследуют при помощи профессионального диагностического оборудования. Во время диагностики специалисты определяют многочисленные показатели, среди которых первостепенными являются:

• степень равномерности подачи топлива;
• давление и его стабильность;
• частота вращения вала;
