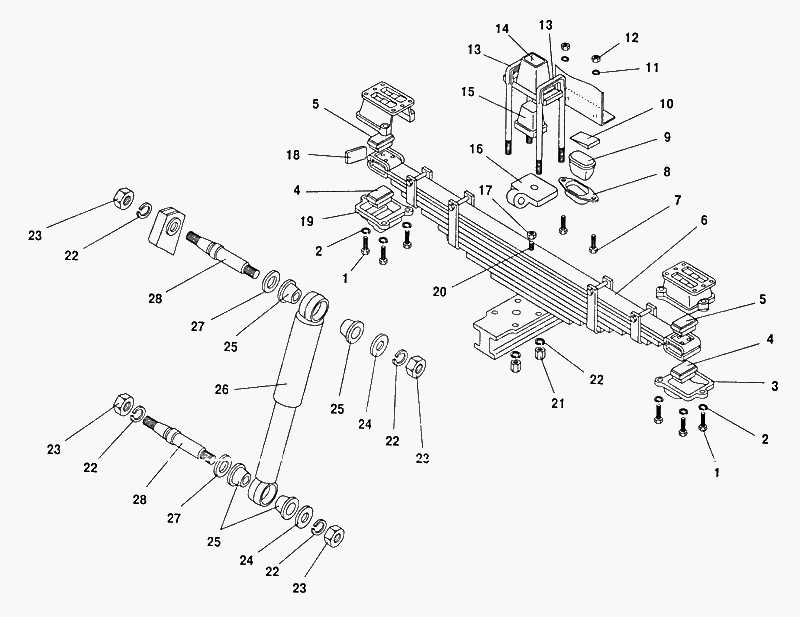

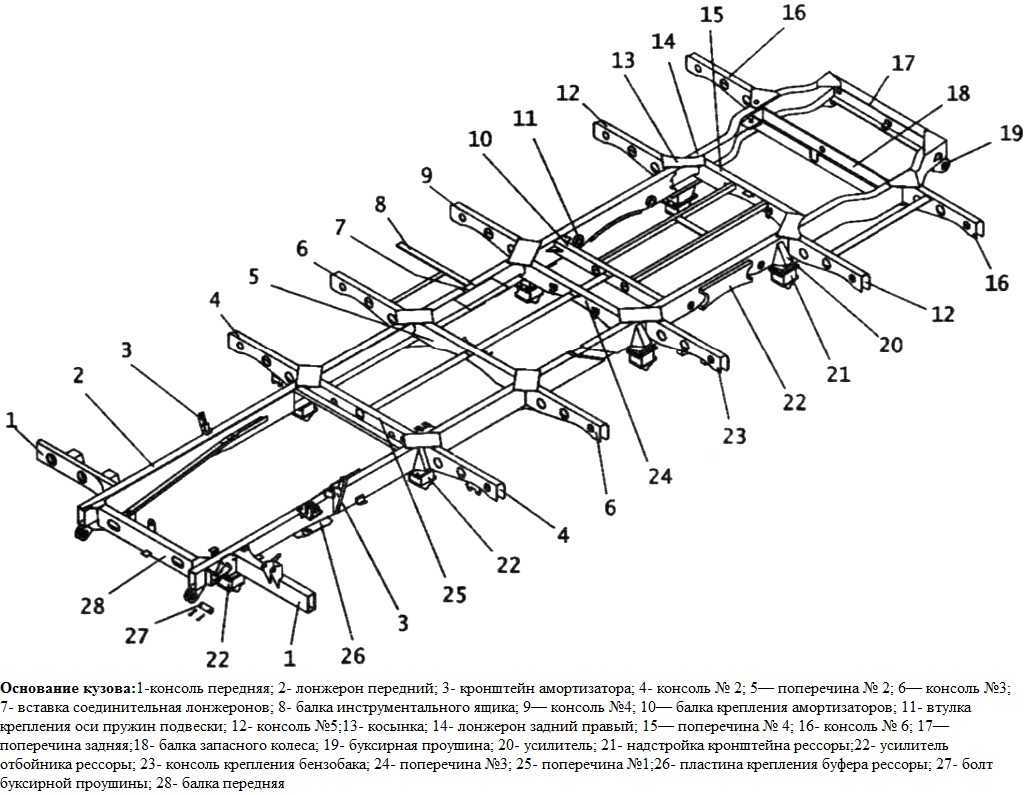

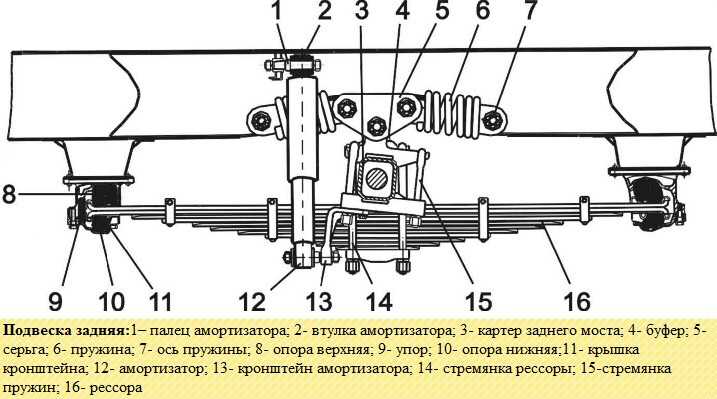

Конструкция подвески автобуса паз-32053-07, паз-4234

Пневморессорная передняя зависимая подвеска автобуса ЛиАз.

Она применя­ется на автобусах и является связующим звеном между кузовом и колесами. На многих автобусах ЛиАЗ, ЛАЗ и других применяют пневморессорные зависимые передние подвески.

Рисунок 1.1Передняя подвеска с пневмобаллонами и демпфирующим устройством автобусов ЛиАЗ: а — основные детали и узлы подвески; б — пневмобаллон с демпфирующим устройством;1 — пневмобаллон; 2 — воздушный резервуар; 3 — демпфирующее устройство; 4— регулятор положения пола кузова; 5,9 — тяги; 6— кронштейны рессор; 7, 15 — резиновая подушка и чашка крепления концов рессор; 8 — рессора; 10 — кронштейн тяг регулятора; 11 — болт крепления рессоры; 12 — накладка; 13 — балка переднего моста; 14 — амортизатор; 16, 17, 18 — отвер­стия демпферующего устройства; 19 — стяжной болт; 20 — гайка; 21 — шайба; 22 — клапан; 23 — корпус демпферующего устройства; 24 — опора корпуса; 25 — опорная пята; 26 — резинокордовая оболочка; 27 — буфер ограничителя хода сжатия подвески; 28 — бандажное кольцо

Типичным примером взаимосвязи упругих пневмоэлементов с рессорами является пневморессорная передняя подвеска автобу­сов ЛиАЗ. Подвеска (Рис. 1.1) имеет двухсекционные пневмо-баллоны 1 (Рис. 1.1, а) и направляющее устройство, выполнен­ное в виде полуэллиптических рессор 8. Пневмобаллоны с демп­фирующим устройством 3 расположены между балкой 13 и крон­штейнами основания кузова. Они снабжены дополнительными резервуарами 2 вместимостью 7,5 л, прикрепленными к основа­нию кузова. Каждая рессора в средней части жестко закреплена на балке переднего моста через накладку 12 болтами 11, а передние и задние ее концы установлены соответственно в резиновых по­душках 7и чашках 15, закрепленных в кронштейнах 6 балок осно­вания кузова.

В подвеску включены два телескопических гидравлических амор­тизатора 14, которые верхними головками соединены через рези­новые втулки с кронштейнами кузова, нижними — с балкой переднего моста.

Ограничитель хода отдачи подвески выполнен в виде петли из стального троса, заключенного в оболочку, которая закреплена на основании кузова, и перехватывает балку моста. Длина троса обеспечивает перемещение передней балки моста на 55…60 мм. Постоянство хода отдачи поддерживается регулятором 4 положе­ния пола кузова, который через тяги 5, 9 и кронштейн 10 соеди­нен с неподрессоренными частями подвески.

Основным преимуществом пневматической подвески является то, что в результате регулирования внутреннего давления в пнев­мобаллоне можно в широких пределах изменять их жесткость.

Пневмобаллоны являются не только упругим элементом, но и выполняют роль гасителя колебаний. Они состоят из резинокордовой оболочки 26 (Рис. 1.1, б) с бандажным кольцом 28. Внут­ри баллона на кронштейне закреплен резиновый буфер 27 — ог­раничитель хода сжатия подвески, упирающийся при работе в опорную пяту 25. Нижней частью пневмобаллон соединяется с кронштейном балки моста, а верхней — с фланцем дополнитель­ного воздушного резервуара 2 через демпфирующее устройство. Последнее состоит из корпуса 23, установленного в опоре 24, шай­бы 21 и клапана 22, которые стянуты между собой болтом 19 и гайкой 20. Демпфирующее устройство в сборе поджимается опор­ной пятой 25 буфера сжатия и через отверстие 18 сообщается с внутренней полостью дополнительного резервуара 2.

Работа демпфирующего устройства заключается в том, что при ходе сжатия под давлением воздуха открывается клапан 22 и воз­дух перетекает из пневмобаллона в дополнительный резервуар 2 через шесть отверстий 17. При этом сила сопротивления воздуха при прохождении его через калиброванные отверстия клапана 22 снижает нагрузки, передаваемые на кузов автобуса от дороги.

При ходе отдачи воздух медленно перетекает из отверстия 18 дополнительного резервуара 2 в пневмобаллон через дроссельное отверстие 16, задерживая перемещение балки заднего моста вниз. Таким образом, демпфирующее устройство выполняет роль гаси­теля колебаний.

«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

Устройство и работа балансирной подвески

Балансирная подвеска (рис. 2) применяется на трехосных автомобилях, иногда на четырехосных автомобилях и многоосных прицепах. Мосты, образующие тележку балансирной подвески, дожны располагаться на небольшом расстоянии друг от друга. К раме автомобиля на кронштейнах прикреплена поперечная ось 6, на концах которой во втулках устанавливается ступица 7, которая, в свою очередь, стремянками крепится к средней части рессоры 5. Концы рессоры опираются на кронштейны 3 балок среднего и заднего мостов 4 и 8. Поскольку продольное перемещение концов рессоры в кронштейнах ничем не ограничено, она разгружена от передачи продольных усилий и моментов, но воспринимает боковые усилия.

Продольные силы и моменты передаются системой реактивных штанг – верхними 2 и нижними 1. Каждая из штанг шарнирно (через пальцы с шаровыми головками) соединяется с балкой моста и с рамой автомобиля. Таким образом, узел образует сложный многозвенник, необходимая кинематика которого обеспечивается большим числом шарнирных соединений.

При балансирной подвеске оба задних моста образуют тележку, которая может качаться вместе с рессорами на оси 6 и, кроме того, в результате прогиба рессоры каждый мост может иметь независимые перемещения, обеспечивающие хорошую проходимость автомобиля. Применение балансирной подвески позволяет, кроме того, улучшить общую компоновку базы автомобиля, поскольку для поддержания несущей системы используется только две рессоры вместо четырех в классической зависимой рессорной подвеске.

Балансирные подвески применяются, например, на отечественных автомобилях марки «КамАЗ», «КрАЗ», на прицепах ОдАЗ-9370, ОдАЗ-9770 и т. п.

***

Пневматическая подвеска автомобилей



Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
• Карта раздела
• Общее устройство автомобиля
• Автомобильный двигатель
• Трансмиссия автомобиля
• Рулевое управление
• Тормозная система
• Подвеска
• Колеса
• Кузов
• Электрооборудование автомобиля
• Основы теории автомобиля
• Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Регулировка схождения колес

1. Поставить автобус на горизонтальную площадку.

Установить передние колеса в положение, соответствующее прямолинейному движению.

Проверить давление в шинах и при необходимости довести его до нормы;

2. Между внутренними краями шин колес, на диаметре (730-740) мм, перед передним мостом вставить раздвижную линейку параллельно площадке на высоте оси цапфы колеса.
3. Провести измерение, отметив место установки линейки.
4. Перекатить автобус вперед на 1/2 оборота колеса и, установив линейку по меткам позади переднего моста, провести измерение. Если разница замеров не попадает в пределы (2-4) мм, то нужно выполнить регулировку.

Регулировка схождения колес производится изменением длины поперечной рулевой тяги.

5. Ослабить стяжные болты обоих наконечников поперечной тяги и, вращая ее трубным ключом, добиться необходимой величины схождения колес.

После регулировки закрепить стяжные болты наконечников рулевых тяг.

Изменение длины поперечной рулевой тяги происходит за счет:

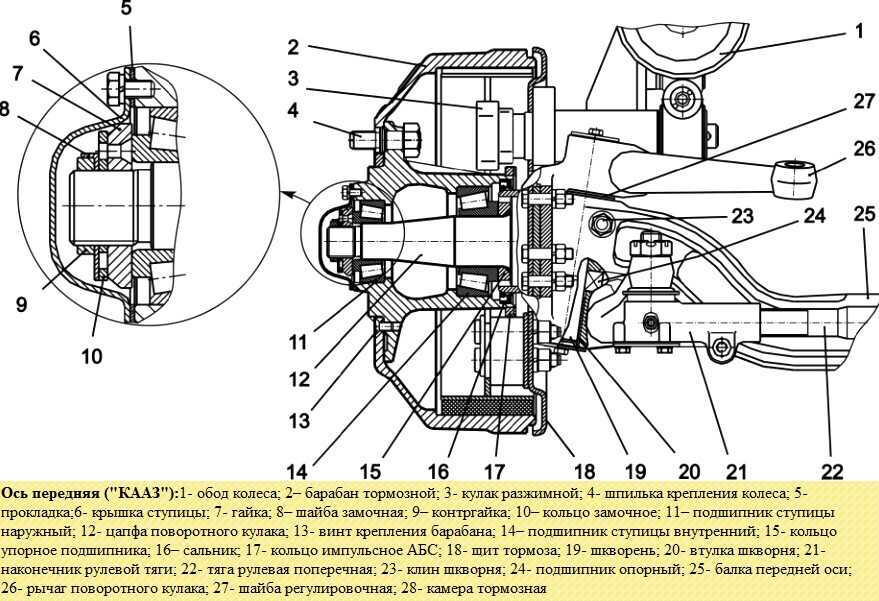

— разного шага резьбы на концах тяги (на левом ─ 1,5 мм, на правом — 2 мм) у передней оси производства «КААЗ»;

— разного направления резьбы на концах тяги у передней оси производства «РАА».

Если для установления схождения колес оси «КААЗ» требуется изменение длины тяги более чем на 5 мм, то снимите поперечную тягу с автобуса и установите необходимую длину одинаковым перемещением левого и правого наконечников.

После чего окончательную регулировку выполните вышеописанным способом.

Регулировку углов поворота колес рекомендуется проводить одновременно с регулировкой схождения колес.

Регулировка выполняется с помощью упорных болтов, ввернутых во фланцы поворотных цапф.

Упорные болты нужно сначала ввернуть до предела, а затем вывернуть до получения необходимого угла и закрепить контргайкой.

Угол поворота правого колеса вправо (левого влево) – (37±1)°.

В крайних положениях колес не должно быть зазора между регулировочным болтом и балкой передней оси.

Кроме того, при правом повороте в движении левое колесо не должно касаться продольной рулевой тяги.

Углы наклона шкворней и развала колес, которые изменяются вследствие изнашивания и деформации деталей в период эксплуатации автобуса, не регулируются.

В случае повышенного износа шин передних колес необходимо проверить величину развала колес, величину продольного и поперечного наклона шкворней, а также углы поворота колес.

Проверка углов выполняется на специальном оборудовании. Значения углов указаны в приложении к данному руководству.

При эксплуатации автобуса необходимо особенно тщательно следить за своевременной смазкой и состоянием шкворневого узла передней оси.

Нужно своевременно заменять изношенные детали, так как чрезмерный зазор (люфт) в шкворневом соединении создает возможность появления ударной нагрузки, что может привести к преждевременному разрушению подшипников ступиц, увеличению отверстий балки под шкворни и поломке поворотной цапфы.

Определение износа шкворня и втулок производится при покачивании колеса. Для этого надо приподнять домкратом переднюю ось и, взявшись за шину колеса сверху и снизу, покачать колесо.

Предварительно следует проверить правильность регулировки подшипников ступицы.

Проверка радиального зазора в шкворневом соединении выполняется с помощью индикаторного приспособления.

Шкворневое соединение исправно, если радиальный зазор в соединении не превышает 0,75 мм.

Если перемещение верхнего наружного края тормозного щита в вертикальной плоскости меньше 2 мм, то можно повернуть шкворень вокруг его оси на 1/4 оборота до второй лыски под стопорный штифт.

Если указанное перемещение больше 2 мм, то следует заменить изношенные шкворень и втулки.

Проверка осевого зазора проводится без вывешивания колеса. Щуп вставляется между бобышкой балки и проушиной поворотной цапфы.

Если осевой зазор превышает 0,25 мм (0,75 мм – для передней оси «РАА»), то необходима регулировка зазора подбором толщин регулировочных прокладок или заменой упорного подшипника шкворня.

Задняя подвеска КамАЗ

Задняя подвеска

балансирная на двух про­дольных полуэллиптических рессорах. Каждая рессора средней частью прикреплена стремянками 7 к башмаку 19 оси балансирного устройства. Концы рессор установлены в опорах 11. При прогибе рессор их концы скользят в опорах.

Ограничивают ход мостов вверх и смягчают их удары о раму буфера 1. Толкающие усилия и реактивные моменты передаются на раму шестью реактивными штан­гами 4. Шарниры реактивных штанг самоподжимные, состоят из шаровых пальцев, внутренних и наружных вкладышей и поджимающих их пружин. Крышки шарни­ров прижаты болтами. Для защиты шарниров от воды и грязи установлены резиновые уплотнительные манжеты. Для смазки имеются масленки.

Рис. 80. Задняя подвеска автомобиля КамАЗ-5320:

1 — буфер задней рессоры; 2 — рычаг реактивной штанги; 3 — рессора; 4 — реактивная штанга; 5 — гайка стремянки; 6 — накладка рессоры; 7 — стремянка рессоры; 8 — палец опоры рессоры; 9 и 16 — шпилька; 10 — разрезная кониче­ская втулка; 11 — опора рессоры; 12 — задний мост; 13 — рычаг нижней реактив­ной штанги; 14 — средний мост; 15 — кронштейн верхней реактивной штанги; 17 — лонжерон; 18 — накладка башмака; 19 — башмак рессоры; 20 — прокладка крышки башмака; 21 — гайка крепления башмака; 22 — заливная пробка; 23 — крышка башмака; 24 — стяжной болт гайки крепления башмака; 25 — втулка башмака; 26 — резиновая манжета; 27 — упорное кольцо; 28 — сальник; 29 — гайка крепления стяжки кронштейнов; 30 — обойма сальника; 31 — ось башмака; 32 — гайка крепления шарового пальца; 33 — кронштейн балансира; 34 — стяжка кронштейна балансира; 35 — кронштейн задней подвески; 36 — масленка.

Балансирное устройство состоит из двух осей 31, за­прессованных в кронштейны 33, и башмаков 19, в которые запрессованы втулки 25, изготовленные из антифрикцион­ного материала. Кронштейны 33 балансирного устройства соединены стяжкой 34 и закреплены шпильками на кронштейнах 35 задней подвески, которые прикреплены болтами к лонжеронам 17 рамы.

Рис. 81 Задняя подвеска автомобиля-самосвала КамАЗ-5511:

1 — реактивная штанга; 2 — рессора; 3 — гайка; 4 — накладка рессоры; 5 — стремянка рессоры; 6 — ограничитель качания мостов; 7 — задний мост; 8 — опора задней рессоры; 9 — шпилька; 10 — установочная пластина; 11 — нижний реактивный рычаг; 12 — подкладка буфера задней рессоры; 13 — средний мост; 14 — накладка башмака рессоры; 15 — башмак в сборе; 16 — гайка крепления пальца; 17 — кронштейн балансира; 18 — ось балансирной подвески; 19 — упорное кольцо башмака рессоры; 20 — масленка Примечание. На рисунке указаны только те позиции деталей и узлов, которые имеют конструктивные отличия от деталей и узлов подвески автомобиля-тягача КамАЗ-5320 и его модификаций.

Предотвращают вытекание смазки самоподжимные саль­ники 28 и уплотнительные кольца. Защищают узел от грязи резиновые манжеты 26. Башмаки 19 закреплены на осях 31 разрезными гайками 21, стянутыми болтами 24. Гайки стяжных болтов самоконтрящиеся. В крышке 23 башмака имеется отверстие с пробкой 22, через это отвер­стие заливается масло.

Задняя подвеска автомобилей моделей 53212, 54112 и 5511 отличается от задней подвески автомобиля мод. 5320 (см. рис. 80) тем, что имеет балансирное устрой­ство с одной осью 18, запрессованной в кронштейны ба­лансира 17 и выполняющей роль стяжки. Опоры рессоры 8 и нижние реактивные рычаги 11 для обеспечения ремонто­пригодности выполнены съемными (у КамАЗ-5320 они приварены). На мостах 7 и 13 эти детали зафиксированы установочными пластинами 10, а закреплены шпиль­ками 9. Для ограничения хода мостов вниз на опорах рес­сор установлены ограничители качания мостов 6.

Задняя подвеска автомобиля Камаз

Задняя подвеска трехосных авто­мобилей балансирная на двух рессорах.

При такой подвеске промежуточный и зад­ний мосты качаются относительно оси ба­лансира

В этом случае рессоры восприни­мают только силу тяжести автомобиля, другие силы и моменты передаются тол­кающими и реактивными штангами.

Балансирная подвеска промежуточно­го и заднего мостов автомобиля КамАЗ-5320 показана на рис.

Штанги 2 и 19, шарнирно соединяющие мосты с ра­мой, образуют рычажную подвеску в виде параллелограмма.

Рис.1.Задняя подвеска автомобилей КамАЗ-5320, -5410, -55102:1 — задняя рессора, 2 — нижняя реактивная штанга, 3 — накладка рессоры, 4 — стремянка рессоры, 5 — крышка башмака, 6 — рессоры, 7 — ступица колеса, 8 — промежуточный мост, 9 — опора рессоры, 10 — палец опоры рессоры, 11, 12 — соответственно нижний и верхний реактивные рычаги, 13 — кронштейн балансирного устрой­ства с осью, 14 — кронштейн, 15 — стяжка кронштейна оси балансирного устройства, 16 — гайка стремянки, 17 — задний мост, 18 — кронштейн верхней реактивной штанги,19 — верхняя реактивная штанга

Рис. 2. :1 — стяжка, 2 — кронштейн балансирного устройства, 3 — ось, 4 — кронштейн, 5 — накладка, 6 — рессора 7 — стремянка, 8 — стяжной болт, 9 — разрезная гайка, 10 — башмак рессоры, 11 — втулка башмака

На прикрепленных к лонжеронам рамы кронштейнах 4 (рис.) шпильками и гайками закреплены кронштейны 2 балансирного устройства, в которые запрессована ось 3.

На оси в двух бронзовых втулка 11 может поворачиваться башмак 10, удер­живаемый от осевого смещения разрезное гайкой 9, стянутой болтом 8.

К башмаку 1 стремянками 7 с накладкой 5 прикреплен середина перевернутой полуэллиптическсие рессоры 6.

Концы рессор установлены опорах 9.

При прогибе рессор концы их скользят в опорах.

При ходе мостов вниз рессоры удерживаются в опоpax пальцами 10.

Рис. 3. Шарнир реактивной штанги:1— масленка, 2 — крышка, 3 — прокладка, 4 — пружина, 5 — наружный вкладыш, 6 — заклепка, 7 — внутренний вкладыш, 8 — сальник, 9 — палец реактивной штанги

Толкающие усилия и реактивные мо­менты передаются на раму шестью реак­тивными штангами. Шарниры реактивные штанги самоподжимные.

Шаровые пальцы шарниров размещены между сферическими вкладышами 5 и 7. Для уплотнения шарнира от вытекания смазки и попадания грязи установлен торцовый сальник 8

По расстоянию между центрами отвер­стий наконечников реактивные штанги под­разделяют на четыре селективные группы. Штанги соседних групп могут отличаться по длине на 0,6…1,2 мм.

Нижние штанги подвески имеют одну группу, поскольку при неблагоприятном сочетании размеров возможна установка промежуточного и заднего мостов под углом друг к другу, что увеличивает расход топлива и вызывает повышенное изнашивание шин.

Установка верхних штанг подвески по группам не регламентируется. Маркировка группы на­несена на головке наконечника штанги и закрыта сальником шарнира.

Подвеска равномерно распределяет на грузки между промежуточным и задним мостами, и они могут независимо один от другого перемещаться вверх и вниз в резу­льтате поворота башмака.

Возможность относительных угловых поперечных пере­косов мостов при движении автомобиля по неровной дороге обусловлена скольжением концов рессор в опорах.

Рис. 4. Балансирное устройство автомобилей КамАЗ-53212, -54112, -5511: 1 — ось, 2 — стремянка, 3 — рессора

Задняя подвеска автомобилей КамАЗ-5-3212, -54112, -5511 в отличие от остальных автомобилей имеет балансирное устройство с одной осью 1 (рис.4), которая также выполняет роль стяжки балансиров.

Рессоры 3 этой подвески усилены и состоят 13 14 листов вместо 9.

Первый, второй, третий и последний листы этой рессоры прямоугольного сечения, остальные листы — Т- образного.

Для крепления рессо­ры на башмаке применяют усиленные стре­мянки 2.

На автомобилях КамАЗ-4310 гай­ки стремянок задних рессор застопорены от самоотворачивания контргайками.
