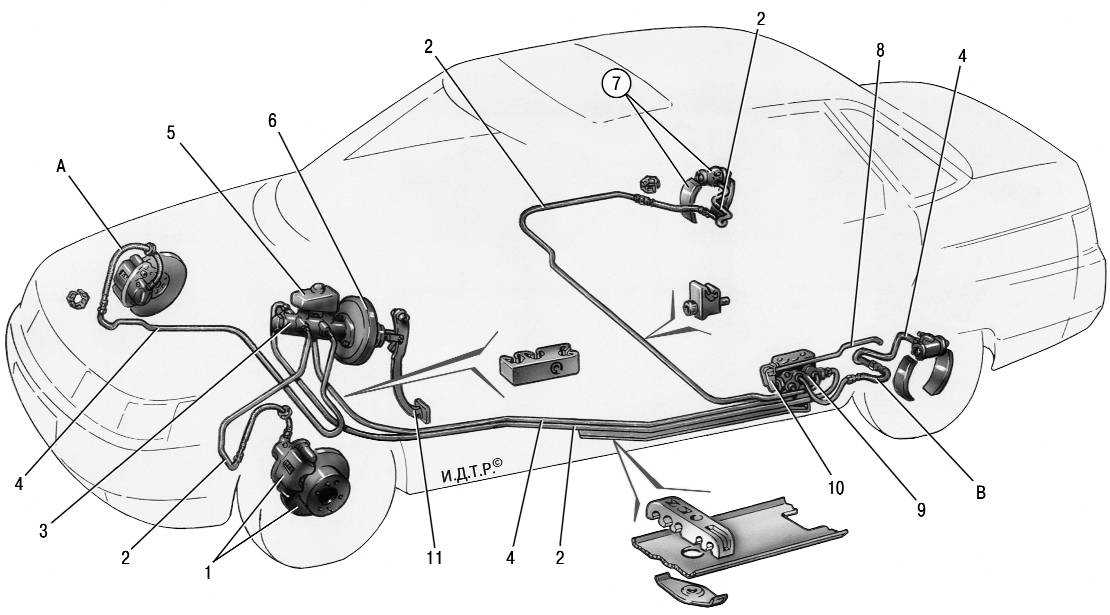

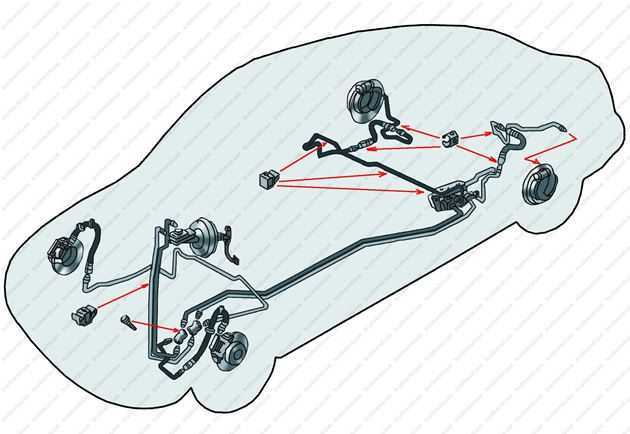

Ремонт тормозной системы автомобиля ваз приора

Замена колодок тормозов передних колес

Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки.

Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Если уровень жидкости в бачке гидропривода тормозов находится на отметке МАХ, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка.

Снимаем переднее колесо.

Пассатижами отгибаем края стопорной пластины болта крепления цилиндра к нижнему направляющему пальцу суппорта.

Накидным ключом на 13 отворачиваем болт, удерживая направляющий палец ключом на 17.

Вынимаем болт со стопорной пластиной.

Поднимаем скобу

Вынимаем тормозные колодки из их направляющей.

Очищаем от грязи и коррозии посадочные места колодок в суппортах и направляющей колодок.

Перед установкой новых колодок необходимо максимально переместить поршень внутрь цилиндра — выполнить эту операцию можно разными способами.

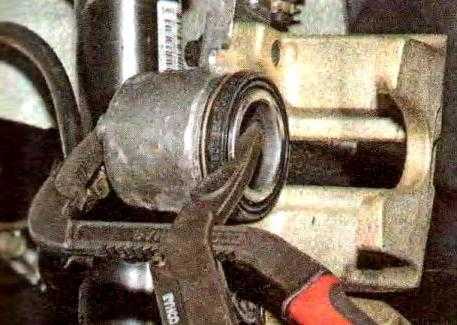

Раздвижными пассатижами утапливаем поршень в цилиндр.

При другом способе устанавливаем на место внутреннюю колодку и опускаем скобу в рабочее положение.

Вставив через отверстие суппорта отвертку или монтажку, и опираясь ею о тормозной диск, сдвигаем скобу, утапливая поршень в цилиндр

После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками.

Проверяем уровень в бачке.

Замена шланга тормозов переднего колеса

Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке. Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется шланг.

Выводим муфту шланга из держателя амортизаторной стойки.

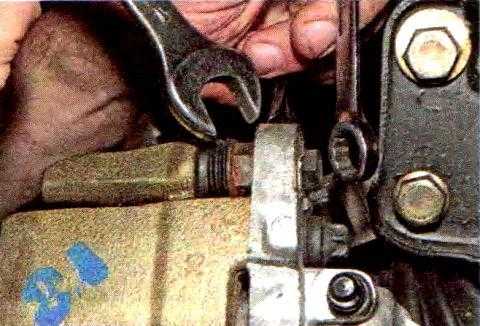

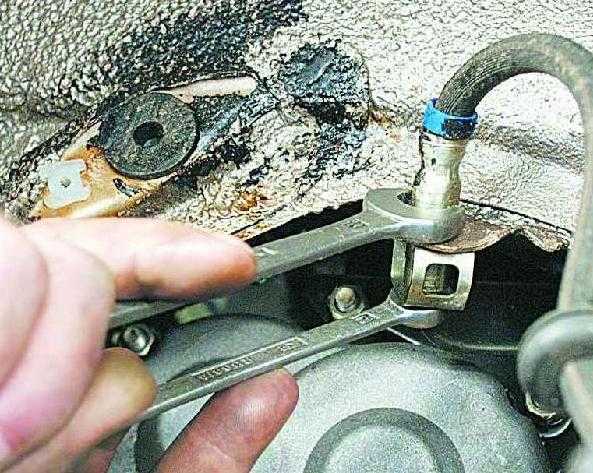

Удерживая верхний наконечник шланга ключом на 15, специальным ключом на 10 отворачиваем штуцер тормозной трубки.

Выводим наконечник шланга из отверстия кронштейна кузова.

Во избежание утечки тормозной жидкости надеваем на тормозную трубку резиновый колпачок штуцера прокачки тормозного механизма.

Ключом на 15 выворачиваем нижний наконечник шланга из цилиндра.

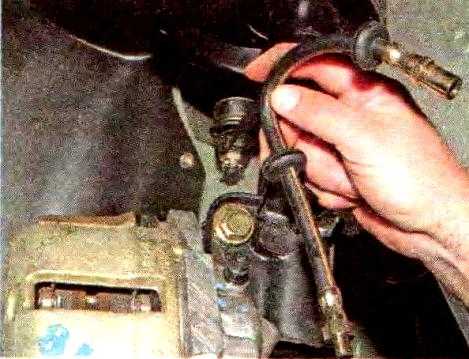

Снимаем шланг.

Соединение нижнего наконечника шланга с цилиндром уплотнено медной шайбой.

Устанавливаем шланг в обратной последовательности.

При установке шланг не должен быть перекручен.

Для контроля перекручивания шланга на нем нанесены две линии желтого цвета

После монтажа шланга прокачиваем гидропривод тормозной системы

Замена цилиндра тормозного механизма переднего колеса

Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке.

Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется цилиндр.

Снимаем шланг тормозного механизма.

Расконтриваем болты крепления цилиндра к направляющим пальцам скобы и отворачиваем болт крепления цилиндра к нижнему направляющему пальцу.

Накидным ключом на 13 отворачиваем болт крепления цилиндра к верхнему направляющему пальцу, удерживая палец от проворачивания за шестигранник ключом на 17.

Снимаем скобу тормозного механизма.

Зажимаем суппорт в тиски с накладками губок из мягкого метала.

Головкой на 14 отворачиваем два винта крепления цилиндра к суппорту.

Отделяем цилиндр от суппорта

Для замены пыльника поршня поддеваем отверткой стопорное кольцо

Снимаем стопорное кольцо

Снимаем пыльник с буртика цилиндра

Вынимаем из отверстия направляющей колодок направляющий палец скобы

Устанавливаем новый пыльник и собираем скобу (цилиндр с суппортом) в обратной последовательности.

Наносим на рабочую поверхность пальца тонкий слой графитовой смазки.

Устанавливаем скобу в обратной последовательности.

Прокачиваем гидропривод тормозов.

Замена диска тормозного механизма переднего колеса

Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке.

Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется диск.

Накидным ключом на 17 отворачиваем два болта крепления направляющей колодок к поворотному кулаку.

Снимаем с тормозного диска направляющую колодок в сборе со скобой и колодками.

Во избежание натяжения тормозного шланга подвязываем скобу проволокой или шнуром к пружине передней подвески.

Накидным ключом на 7 отворачиваем два направляющих штифта.

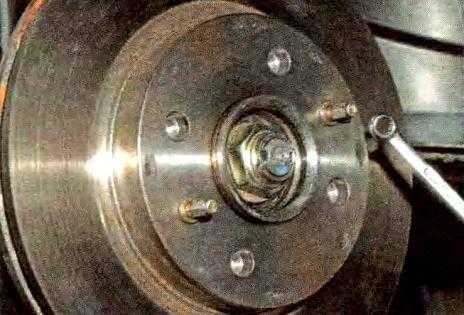

Снимаем тормозной диск.

В случае затруднения при снятии диска сбиваем его молотком.

При необходимости снятия щита тормозного диска ключом на 10 отворачиваем три болта крепления щита к поворотному кулаку

Снимаем щит тормозного диска

Устанавливаем щит и тормозной диск в обратной последовательности.

Симптомы неисправностей

Чтобы определить поломку, нужно прислушаться к работе тормозной системы – если машину ведет в сторону при остановке, то это свидетельствует о наличии неисправностей. Но сразу нужно убедиться в том, что колеса накачаны до минимального давления и колодки исправны. Проверьте толщину тормозного диска – у исправного она должна быть более 17,8 мм. Если меньше, то нужно менять диски. Причем обязательно проводить замену тормозных дисков «Калины» сразу на обеих сторонах – это обеспечит максимальную эффективность и равномерность работы системы. Обязательно установите новые колодки при сборке.

Ремонт суппортов своими руками — предварительный осмотр

Возвратное движение поршня в данном узле обеспечивается манжетой. Во-первых, она создает герметичность, а, во-вторых, выполняет роль своеобразной пружины. Когда поршень перемещается, она подвергается небольшой деформации, но потом возвращается в прежнее состояние, слегка придавливая его в корпус. Определить неисправность достаточно просто — если вывесить колесо, то оно должно свободно вращаться, как только нажать или отпустить тормозную педаль. На самих дисках не должно быть следов перегрева, иначе потребуется ремонт суппорта своими руками.

При проведении визуального осмотра мы должны убедиться в том, что нет заметной разницы в толщине по величине наружной и внутренней колодок. Ходить поршень должен так, чтобы при нажатии легко утапливался в свой корпус. Его поверхность не должны иметь заметных следов грязи либо частичек коррозии. Также нужно провести поверхностный осмотр пыльника и убедиться в его целостности.

Причины износа тормозных колодок

Под причинами в данном случае понимаются различного рода факторы, влияющие тем или иным образом на поверхности накладок тормозных колодок, на тормозные диски и барабаны.

Перечислим основные причины, из-за которых происходит наибольший износ колодок:

• дороги, качество дорожного покрытия;
• манера вождения (спокойная умеренная езда или рывки и дрифты);
• климатические условия (мороз и жара);
• некачественный материал накладок колодок.

Многие не знаю, через сколько надо менять тормозные колодки. Ресурс тормозных колодок на автомобилях с механическими коробками передач составляет от 30 до 50 тысяч км. Ресурс тормозных колодок на машинах с коробкой «автомат» составляет от 25 до 30 тысяч км. А проверять состояние тормозной системы надо не реже, чем через каждые 10 тысяч км пробега. В основном, пока не появляются скрипы, скрежеты, биение колодок, тормоза не проверяют.

Для спецавтомобилей или авто, которые часто эксплуатируются по песку, грязи, воде, естественно, надо проводить диагностику и замену чаще.

Какие колодки надо чаще менять?

Так как основная нагрузка приходится на передние колеса, при торможении передние тормозные колодки больше нагружаются, поэтому изнашиваются они быстрее, чем задние. Передние колодки приходится менять в 2-3 раза чаще, чем задние.

При замене тормозных колодок их надо менять парно, то есть не менять только одну спереди или одну сзади. Сразу устанавливать комплект. Своевременная замена колодок увеличит срок эксплуатации тормозного диска, сам диск будет служить долгое время. При замене тормозных дисков, цена ремонта по замене колодок с дисками намного дороже.

Во время проведения ремонтных работ по замене деталей тормозной системы, следует проверить также пыльники направляющих и резиновые чехлы на целостность

Особо важно проверить трубочки и шланчики тормозной системы

Смазка суппортов: как, чем и зачем?

Любой «лишний» звук, доносящийся со стороны передней подвески, обязательно насторожит опытного автомобилиста. Износившийся подшипник, разболтавшаяся шаровая или раскрутившееся колесо могут привести к потере управляемости и даже стать причиной ДТП. Однако из множества стуков, которые могут издавать детали ходовой части, особенно выделяется звук, издаваемый тормозными суппортами – а точнее, их скобами и направляющими. Сегодня будем с ним бороться.

Э тот неприятный и громкий дефект не понаслышке известен многим водителям, причем вызывает он совершенно разную реакцию. Чаще всего владелец предпочитает «не мешать машине работать» — ведь так проще всего, а на работе самой тормозной системы «звуковое сопровождение» особо не сказывается. Однако существует немало дотошных автомобилистов, которые борются со звуком различными способами – например, смазкой направляющих и даже их доработкой.

Стук возникает из-за чрезмерного зазора в паре «направляющая-скоба»

Чем смазывать

Казалось бы, что может быть проще, чем смазать направляющие суппортов? Многие владельцы так и делают – во время очередной «переборки» тормозной системы берут и смазывают пальцы тем, что под руку попадётся. Как правило, в гаражном ассортименте находится литол и его производные, а также «графитка». Более продвинутые озадачиваются поиском специализированного состава, предназначенного именно для применения в узлах тормозной системы.

А теперь – неожиданность: в большинстве случаев неправильно поступают и те, и другие! Да, направляющие пальцы суппортов действительно необходимо смазывать, но отнюдь не тем, что обычно считают подходящей смазкой, даже если её так позиционируют в автомагазине.

Производители автомобилей выпускают смазки для направляющих под собственными брендами.

Вот список оригинальных ОЕМ-смазок от некоторых автопроизводителей с указанием каталожных номеров:

• BMW 81 22 9 407 103, 83 23 0 305 690;
• FORD/Motorcraft D7AZ-19A331-A, XG-3-A;
• Volkswagen/Audi G 052 150 A2;
• LAND ROVER RTC7603, SYL500010;
• HONDA 08C30-B0224M, 08798-9027;
• MAZDA 0000-77-XG3A;
• NISSAN 999MP-AB002;
• SUZUKI 99000-25100;
• TOYOTA 08887-80609;
• CHRYSLER/Mopar J8993704;
• Volvo 1161325-4.

Существуют и смазки, которые выпускают компании производители автокомпонентов и «химии» под собственными брендами:

• ACDelco 89021537 (10-4022);
• Federal Mogul F132005;
• FTE Automotive W0109;
• Stahlgruber 223 1712, 223 1729;
• TRW Automotive PFG110.

Такие разные смазки

К сожалению, в подавляющем большинстве случаев в автомагазинах (как онлайн, так и оффлайн) обычно предложат «не то» — то есть, противоскрипную смазку, которую в направляющих применять просто нельзя!

Дело в том, что медные и керамические противоскрипные пасты предназначены для нанесения на тыльную сторону колодок и ответные элементы тормозных суппортов, но для «направляек» они не годятся по нескольким причинам. Во-первых, после смазки солидолом, литолом, «графиткой» и другими смазками на основе минеральных масел резиновые пыльники пальцев практически всегда разбухают, перестают держаться на пальцах и, по сути, просто перестают выполнять свою функцию.

Во-вторых, для смазки направляющих годятся лишь специальные пластичные смазки на основе синтетических масел и загустителя. Благодаря этому смазка становится тугоплавкой и «не стекает» с направляющих после нагрева, а также не коксуется со временем от воздействия воды и высоких температур. Качественные специализированные смазки без проблем держат до +300С, но при этом неагрессивны к уплотнениям. При этом такие смазки не только не плавятся, но и не растворяются в воде, щелочах, разбавленных кислотах, тормозной жидкости, а также метаноле и этаноле.

На тематических форумах выбору «правильной» смазки для направляющих посвящены сотни страниц, но при этом приведённые теоретические выкладки и практические отзывы нередко противоречат друг другу, что приводит к еще большей путанице.

Лада Приора Седан Псих › Бортжурнал › Замена суппортов, шлангов, колодок, жидкости и прочее

Заменил суппорты оба, все направляющие, все пыльники и болты, новые шланги, левая трубка, новая тормозная жидкость и тормозные колодки. С тормозами вопрос закрыт.

Утром ехал на работу, начал замечать посторонний звук после торможения, в момент полной остановки. Справа раздавались какие-то щелчки, явно было слышно, что со стороны колеса

Немного ранее, когда катал колеса и балансировал, обратил внимание, что пора менять колодки. Странно, что качество торможения никак не ухудшилось, автомобиль все также прекрасно тормозил

Заказал свои брембо в экзисте, дождался субботы и в гараж. А там — домкрат, колесо, суппорт, ставлю новые колодки, а поршень не утапливается. Открыл бачок с тормозной жидкостью, уперся доской в поршень, давил-давил = ноль. Ладно, отвернул тормозной шланг, снял суппорт, зажал в тиски, усилием воли вогнал поршенек обратно, но это не решает проблемы. Поршень не движется никак. Должен же двигаться легким усилием. Снял пыльник и сделал вывод, что в поршень попала водичка, местами ржавчина. Вывод — под замену. А если менять один, то менять сразу в паре, так надежно и безопасно. Поехали с другом купили два новых суппорта без скоб, новые направляющие с пыльниками, болты, тормузухи 1 литр, смазку шрус в тюбике и два тормозных шланга с медными шайбами.Правое колесо собрано, все установлено, направляющие от души помазал и выдавил лишнее, чтобы внутри пыльника была смазка, в общем — все здорово. Переходим на левое колесо.Там все в той же последовательности — меняем, радуемся. Тормознул меня только тормозной шланг. Облизалась гайка тормозной трубки, шланг не хотел откручиваться. Потом тормозная трубка вообще перекрутилась, решил докрутить ее на разрыв, все равно под замену. Как только не корячился, пришлось брать шлифмашинку и срезать это добро. Пока друг ездил за новой тормозной трубкой, я снял старую и пока было время собрал суппорт и все остальное. Друг привез трубку, ставлю, прикручиваю, собираю остатки и ставлю на колеса.Далее, обычная схема прокачки тормозов, зад л/п, перед п/л. Все, готово.

Вот такая может быть история при банальной смене тормозных колодок.Тормоза — это серьезно!

Пошагово: как поменять передние колодки на Гранте

Приступаем к работе. Находим пластину с загибом, стопорящую болт крепления тормозного цилиндра к нижнему пальцу – как на фото ниже.

Начало: нспользуя плоскогубцы, выгибаем края обратно, чтобы выкрутить болт.

Следующий шаг: придерживаем направляющий палец ключом на 17, при этом выкручивая болт (накидной на 13).

Выравниваем стопорную пластину. Фиксируем палец (рожковый на 17), выкручиваем болт (ключ на 13).

Далее: извлекаем вывернутый болт вместе с пластиной. Теперь мы можем поднять скобу и получить доступ к колодкам.

Выкручиваем болт полностью. Поднимаем скобу в сборе.

Извлекаем старые тормозные колодки. Очищаем их посадочное место щеткой.

Вытаскиваем непригодные колодки. Если производите замену впервые – запомните, как стояли старые колодки.

Далее: ставим новые колодки на место старых.

Чтобы можно было опустить скобу, мы должны максимально задвинуть поршень в цилиндр. На фотографии изображены два способа.

скоба не опущена. Используя раздвижные пассатижи задвигаем поршень в цилиндр.

скоба опущена. Упираем отвертку в край скобы и отжимаем ей поршень на место.

Предпочтительнее способ 1, так как второй выполним только без колодок на местах.

Последний этап после окончательной сборки: нажать педаль тормоза несколько раз. Так вы прокачаете тормоза и установите зазор между колодкой и поршнем.

После проверьте уровень тормозной

жидкости в бачке. Долейте по мере необходимости.

Какие тормозные колодки выбрать

Заводские параметры для изделия следующие:

• Толщина 17,3 мм;
• Ширина 104,4 мм;
• Высота 61,9 мм.

Для установки подходят изделия Bosch, Ferodo, LYNXauto и другие.

• Колодки меняем только комплектом;
• При замене зафиксировать автомобиль противооткатами;
• Для замены подбираем только подходящие аналоги;
• После окончания работ проследить за уровнем тормозной жидкости. Если надо – долить.

Признаки неисправностей

О поломке составляющих суппорта и приближающемся их ремонте можно понять по некоторым признакам, которые возникают при торможении:

• Машину тянет и уводит в сторону от прямого движения при торможении.
• Чувствуется, что при торможении приходится прилагать большее усилие на педаль или, наоборот, меньшее.
• Тормоза гремят или стучат при езде по неровностям или при остановке.
• Подклинивают тормоза о чем расскажут возможные заносы.
• Появление подтеков тормозной жидкости на колесе.
• Отдача в педаль, выраженная в сильной пульсации при нажатии на тормоз.

При появлении данных признаков не стоит откладывать ремонт неисправных элементов суппорта. Нужно сперва разобраться, почему это произошло, и произвести ремонт незамедлительно. О признаках и причинах подробнее можно узнать в приложенных видео в конце статьи.

Причины, по которым может потребоваться замена колодок

Старые и новые колодки. Износ у старых ещё не катастрофический, но по регламенту необходима замена, иначе они «съёдят» тормозные диски

Существует ряд причин, по которым рекомендуется сменить передние тормозные колодки на Лада Калина. А именно:

• Скрип в передних колесах при нажатии на педаль тормоза.
• При рассыпании колодки внутри суппорта она начинает «торохтеть».
• При покупке поддержанного автомобиля на авторынке или в салоне.
• Когда износ колодки достиг максимума. Обычно это фрикционная толщина меньше 1,5 мм.
• Один раз в год, после зимнего сезона езды.
• Когда при торможении неравномерно хватают тормоза.

Все указанные факторы становятся основополагательными для замены передних тормозных колодок на Ладе Калине.

Как заменить тормозные диски с R13 на R14

Для замены потребуется купить сами 14 тормозные диски на «Калину», подготовить домкрат, место с ровным покрытием и базовый набор инструментов и расходников (гаечные ключи, баллонный ключ, медная смазка и смазка для направляющих, фиксатор резьбы и очиститель для тормозов).

Установочный комплект тормозных дисков

Если есть подъемник или друг в автосервисе, который разрешит ненадолго загнать машину в бокс – еще лучше. Если понимаете, что сами заменить не сможете, привезите купленные запчасти в сервис и попросите поменять. Операция простая, возьмут недорого.

Покупка новых деталей

Артикул 13 тормозного диска «Калины» – 21100-3501070-02. Цена 1000 рублей.

Артикул передних тормозов R14 на «Калину» – 21120-3501070-02. Цена 1000 рублей.

Артикул R15 – 21905-3501070-77. Стоит 2000 рублей.

Скобы суппорта R14 – 21120-3501155-00. Цена около 800 рублей.

Вывешивание машины и демонтаж колеса

Установите автомобиль на ровном покрытии, зафиксируйте ручным тормозом и поставьте на передачу (или на паркинг, если у вас автомат). Еще лучше будет подложить бруски под колеса, чтобы машина не покатилась. Ставить на гравий и песок нельзя. После ослабьте гайки на колесе.

Расположение домкрата должно быть указано в инструкции по эксплуатации. Лучше всего его ставить под ребра жесткости или под рычаги. Пользуйтесь страховочной подставкой. Плавно поднимите автомобиль и зафиксируйте домкрат.

Затем снимайте колесо путем выкручивания всех гаек баллонным ключом. Когда все гайки выкручены, и колесо начнет пошатываться, потяните его на себя и аккуратно положите под кузов рядом с домкратом.

Снятие суппорта и тормозного диска

Отогните плоскогубцами стопорную пластину, которая крепит тормозной цилиндр к направляющему пальцу и открутите винт, удерживающий палец. Вытащите болт с пластиной, откройте скобу и осмотрите колодки. Раз взялись менять диски, стоит поменять и колодки. Минимальная их толщина – 1,5 мм. Чаще всего запчасти идут комплектом – 2 диска 4 колодки. Если уверены, что колодки еще походят, с заменой можно повременить.

Снятие тормозного диска

Суппорта обычно крепятся одним-двумя винтами под плоский шлиц. При снятии суппорт может прикипеть, потому его можно снять легким ударом молотка через прокладку в виде дощечки или тряпочки. Суппорт нельзя оставлять висеть на шлангах тормозной магистрали, потому что она может оборваться. На некоторых моделях крепление суппорта помешает снять диск. Кронштейн можно снять, выкрутив все крепежные винты.

Центральную часть диска со ступицей связывают несколько крепежных винтов. Обычно направляющих две. Выкручивайте их все и снимайте тормозной диск R13 с «Калины». Если он прикипел, смажьте WD-40 и покачайте его. Если не поможет – аккуратно постучите молотком через прокладку.

Установка новой детали

Теперь облейте всю конструкцию очистителем для тормозов и тщательно протрите губкой. Ступицу надо зашкурить, убрав слой ржавчины, протереть и покрыть ее медной смазкой, чтобы законсервировать и предотвратить дальнейшее цветение. Болты тоже надо очистить и смазать фиксатором резьбы перед установкой. Лучше всего для очистки подходит металлическая щетка.

Если новая дисковая деталь покрылась оксидной пленкой, очистите ее перед установкой тем же средством

Особое внимание уделите рабочей области – она должна быть гладкой и чистой. После очистки протрите, убрав остатки жидкого средства

При соприкосновении с колодками очиститель может их окислить.

Установка 13 или 14 тормозных дисков на Калину происходит в порядке, обратном снятию. Нужно будет установить только новые скобы суппорта.

Навешивание колес и снятие машины с домкрата

Если используете аккумуляторный гайковерт, после него тщательнее затяните все гайки. Момента на патроне подобных устройств не хватает для монтажа колеса. Затягивать стоит хорошо, но не очень сильно.

Плавно снимите машину с домкрата и убедитесь, что она стоит на всех колесах, после чего извлеките домкрат.

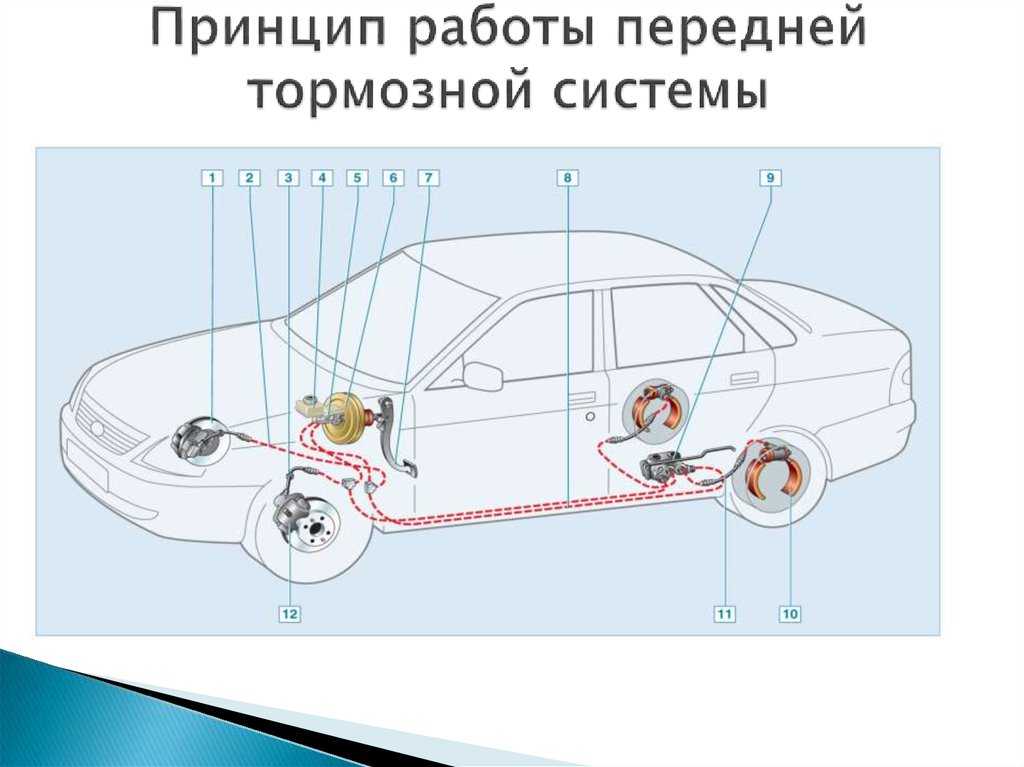

Как работает дисковый тормоз

Работу дискового механизма можно описать поэтапно.

Водитель нажатием на педаль создает повышенное давление внутри шлангов гидравлической тормозной системы (ГТС). ГТС – это герметичная система трубопроводов, где сигнал от педали до механизмов торможения передается при помощи жидкого компонента. Соответствующий шланг подведен к рабочему цилиндру суппорта.

Жидкость приводит в движение поршень, который сдвигается и входит в контакт с колодкой. Она прижимается к ротору и за счет трения снижает его обороты. Жесткое крепление диска к колесу позволяет произвести остановку либо снизить скорость транспортного средства.

Выбор комплектующих

На автомобилях ВАЗ с ABS и без ABS задние колодки отличаются. В первом случае деталь обозначают так: 11180-3502090-10. Ну а во втором речь идёт о колодках 21080-3502090-01. И те, и другие колодки выпускает .

Интересно здесь то, что разные детали по форме отличаются только прорезью (см. рис.).

Для колодок ВАЗ 21080-3502090-01 можно найти аналог:

• Pilenga BS-T 1002, 1002 N либо 1002 L-N;
• Trialli GF231;
• BOSCH 0 986 487 219;
• BOSCH 0 986 487 813;
• 21080-3502090-04 ВИС Авто.

Для каждого из всех изготовителей здесь указаны все подходящие варианты. Хотя, список можно дополнить новыми брендами.

Ищем аналоги для деталей ВАЗ 11180-3502090-10:

• Allied Nippon ABS 1703;
• Trialli GF239;
• Pillenga BS-P 1005 N;
• Ween 152-2470;
• Finwhale VR317.

Наверное, вопросов здесь не возникнет. Кстати, номер роторного диска в каталоге ВАЗ выглядит так: 11180-3538400-00.

Менять тормозные колодки нужно комплектом по 4 шт. «Старые» колодки можно переставлять по схеме «крест-накрест». Другие варианты исключаются в принципе! Знайте об этом.

Сложность: легкая. Время выполнения: 1 час
