Датчик коленвала автомобиля лада гранта

Устранение неисправностей

Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.

Чистка от грязи

Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.

Обрыв контакта

Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.

Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.

Загрязнение контактов

Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из-за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.

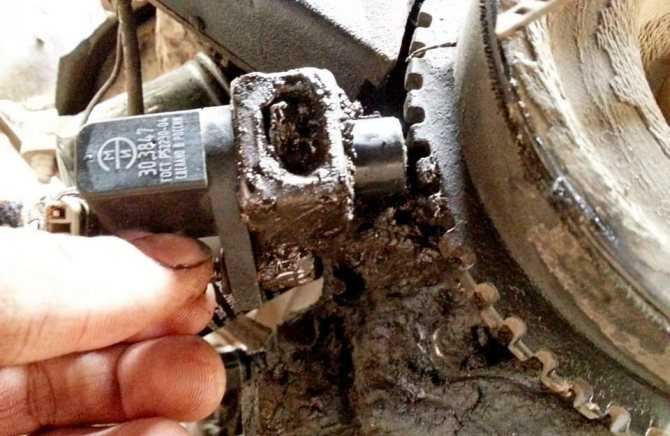

Грязь на контактах ДПКВ

Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.

Связанные проблемы

Если ДПКВ «прозванивается» и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто «запутывает» ЭБУ, срабатывая на дополнительные образовавшиеся «метки». Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.

ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.

Изгиб маховика «восьмёркой» способен ввести электродатчик коленвала «в заблуждение», и здесь потребуется снятие коробки и замена деформированной детали.

FakeHeader

Датчик коленвала стоит справа по ходу движения авто и внизу. Он магнитный. Может говнеца напопададо на зубья шкива. Почистить руками и наблюдать.

Можно для верности спирта ливануть, ибо мб вода попала. У меня такая фигня с релюшкой бензонасоса была, вода попала или конденсат, в итоге раза с 20 насос срабатывал.

БК показал ошибку датчика коленвала, бензонасос качает, слышно хорошо

Моя чудит так же после 2х недельного простоя, заводится «хорошо, но долго», бк выдаёт обрыв датчика коленки, весной поелу на ТО 0,заодно проконопачу кукушку ОД

Так я то каждый день езжу

Скорее всего и у меня такая хрень каждый день была бы, я раз в 2 недели завожу акб подзарядить, машина снега не видела и врядли увидит, в октябре началось такое, причем, если заглушить, можно вообще не завести

Единственный датчик из за которого машина не за ведётся, скорее всего контакты в фишках

К чему готовиться- если он крякнет то машину не заведёшь.Что было- может снег или грязь на него налипли, пока крутил всё отвалилось.Датчик не видит положение коленвала и нет команды на подачу искры в тот или иной цилиндр (вроде так).Ещё проверь фишку к этому датчику может от воды Контакты окислились, ну и целостность проводов.

Датчик коленвала Лада Гранта

ДПКВ или датчик коленвала для лады гранты — это один из самых важных измерительных узлов во всем автомобиле. Его предназначением является измерение частоты вращения коленчатого вала, а также его положения. Во время считывания параметров, датчик посылает сигналы в контроллер, который эти данные обрабатывает и выдает необходимые импульсы на форсунки.

Сам узел достаточно надежен в работе и редко выходит из строя. Однако если его работоспособность нарушается, это доставляет значительные проблемы для дальнейшей работы двигателя. К тому же, само изделие неремонтопригодное, потому подлежит обязательной замене на новое.

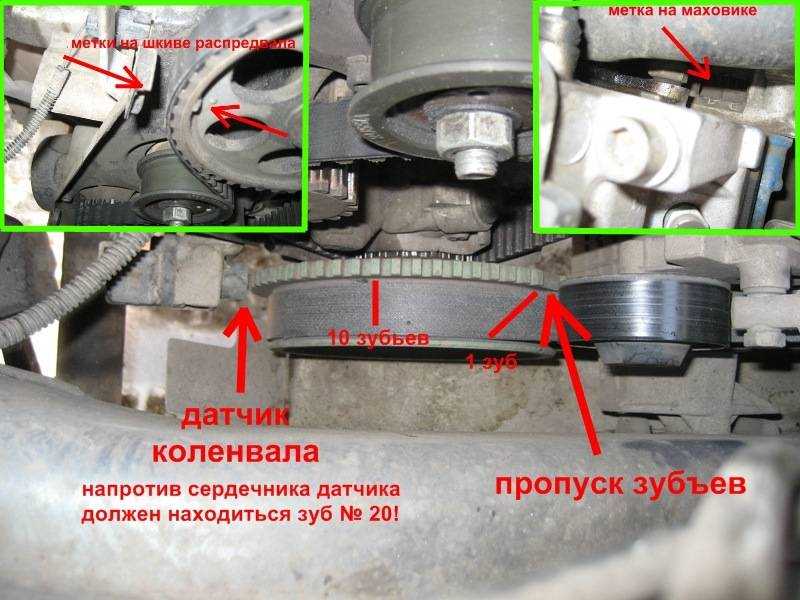

Где находится датчик коленвала в Гранте

Устройство располагается рядом с масляным фильтром в левой, задней части двигателя автомобиля. Если точнее, то на шкиве привода генератора.

Проверка работоспособности

Будьте уверены, что при поломке ДПКВ двигатель вашего автомобиля завести будет затруднительно. Изделие не имеет подвижных частей в своем составе, поэтому выявить причины неисправностей при беглом взгляде не представляется возможным. Наиболее распространенные причины поломок:

  • разрушение электропроводки в результате коррозии;
  • обрыв, замыкание обмотки катушки ДПКВ.

Основные признаки неисправности:

  • проблемы с запуском двигателя (в том числе и невозможность запуска);
  • глохнущий мотор после достижения им рабочего нагрева;
  • нестабильная работа ДВС, его детонация и снижение мощности.

Для того чтобы проверить датчик его необходимо демонтировать, подключить к его контактам щупы мультиметра и замерить уровень сопротивления. Какой щуп, к какому разъему подключать, принципиального значения не имеется. Перед подключением мультиметра к разъемам датчика, не забудьте переключить режим измерения прибора в положение «2К». Уровень сопротивления рабочего датчика должен соответствовать следующим интервалам: 550-750 Ом. Существуют и другие способы диагностики. Например, проверка датчика, не снимая его с автомобиля. Для этого необходимо отключить контактную фишку от разъема ДПКВ и подключить мультиметр. После чего, нужно вращать шкив коленвала и при этом наблюдать за показаниями на дисплее измерительного устройства. Напряжение должно составлять 0,3 Вольта.

Замена датчика коленвала Лада Гранта

Открываем капот автомобиля, отсоединяем минусовую клемму аккумуляторной батареи.
Для того чтобы быстро найти датчик, ориентируйтесь по точке установки масляного фильтра который располагается в левой части двигателя (точнее на задней, левой стороне). ДПКВ установлен немного ниже фильтра.
Для быстрого проведения демонтажа понадобится ключ на 10.
Первым делом найдите контактную фишку, которая подключена непосредственно в разъем самого датчика. Для того чтобы снять штекер, необходимо при помощи пальцев отогнуть специальный пластиковый фиксатор и удерживая его в таком положении, потянуть фишку в обратную сторону от места ее соединения с разъемом детали.
Остается только демонтировать датчик положения коленвала для гранты. Для этого при помощи имеющегося у вас ключа, необходимо открутить крепежный болт на 10. Для более комфортной работы удобнее всего использовать головку необходимого размера, трещотку и небольшой удлинитель. Если вы не имеете удобного инструмента для проведения работ, снятие и установку делали можно выполнять из-под днища автомобиля (предварительно сняв защиту, если таковая у вас установлена). Открутите и извлеките крепежный болт.
Теперь самое время аккуратно вытащить сам датчик. Чтобы это сделать, ухватитесь за корпус изделия. Приложите необходимое усилие и начните медленно тянуть корпус в направлении от места его крепления. После чего, изделие выйдет без затруднений.
Если по каким либо причинам вам потребуется установить старый датчик обратно, обязательно очистите его стержень от следов загрязнений. Общий процесс обратного монтажа аналогичен описанным выше шагам демонтажа, только в обратной последовательности

Как вы могли убедиться вопрос о том, как поменять датчик коленвала для Лады Гранты не вызывает особой сложности и требует от автолюбителя минимальных действий, усилий.

Замена датчика кислорода Лада Гранта

На автомобиле Лада Гранта установлены два датчика кислорода — управляющий и диагностический. Первый датчик отвечает за качество и количество смеси в камере сгорания, второй осуществляет контроль каталитического нейтрализатора.

Управляющий датчик кислорода на Гранте расположен в верхней части коллектора, диагностический за катализатором.

Содержание материала

Описание диагностического и управляющего датчика кислорода

Управляющий датчик кислорода Лада Гранта принцип работы

Кислород, содержащийся в отработавших газах, реагирует с датчиком кислорода, создавая разность потенциалов на выходе датчика. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода – бедная смесь) до 0,9 В (мало кислорода – богатая смесь).

Внимание! Для нормального функционирования датчика, ему необходима температура не ниже 360°С. Специально для того, чтобы датчик быстро набирал необходимую температуру сразу после пуска двигателя, в него встроен нагревательный элемент

Таким образом датчик контролирует богатую и бедную смесь в камере сгорания

Специально для того, чтобы датчик быстро набирал необходимую температуру сразу после пуска двигателя, в него встроен нагревательный элемент. Таким образом датчик контролирует богатую и бедную смесь в камере сгорания.

Каталожный номер управляющего датчика 21074-3850010-00

Диагностический датчик кислорода Гранта принцип работы

Этот датчик полностью взаимозаменяем с управляющим датчиком, работает по аналогичной с ним схеме. Но, отличия его в том, что он посылает сигнал об отработавших газах после нейтрализатора. Если нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от показаний управляющего датчика.

Каталожный номер диагностического датчика 21074-3850010-00

Признаки и неисправности датчиков кислорода на Гранте

Основных неисправностей датчиков может быть всего несколько:

  1. Химический компонент неисправен, что приводит к увеличенному отклику датчика и увеличению периода его срабатывания
  2. Электрическая неисправность датчика например обрыв цепи или механическое повреждение

Признаки неисправности датчиков кислорода

  • нестабильная работа двигателя
  • снижение мощности мотора
  • увеличенный расход топлива

Прежде чем заменить датчик(ки) на новые, необходимо проверить работоспособность ваших старых. Сделать это можно при помощи мультиметра.

Как проверить датчик кислорода самостоятельно

Проверять датчики будем с помощью мультиметра. Для удобства желательно загнать автомобиль на эстакаду или смотровую яму.

Аккуратно отсоединяем колодку проводов от датчика нажав на пружинный фиксатор. Далее необходимо включить зажигание.

На колодке проводов указана нумерация выходов. Нам необходимо проверить питания нагревательного элемента на выводе «В»

Далее минусовой щуп вольтметра подсоединяем к массе двигателя

Проверяемое нами напряжение должно быть не менее 12В. Если оно меньше или его совсем нет значит неисправен либо ЭБУ, разряжен аккумулятор или электрическая цепь.

Проверяем исправность цепи питания датчика и ЭБУ

Минусовой щуп вольтметра подсоединяем к к выводу «С» колодки датчика

Второй щуп к выводу «А» и замеряем тем самым напряжение между двумя выводами. Напряжение должно быть 0,45 В. Если напряжение не поступает на колодку или оно отличается более чем на 0,02 В, значит, неисправна цепь питания или неисправен электронный блок управления.

Самостоятельная замена датчика

Если после проверки мы убедились, что датчик неисправен, его следует заменить. Для этого нужно обратиться либо в автосервис, либо сделать это самостоятельно.

Для замены датчика нам потребуется всего лишь ключ на 22мм.

  1. Отсоединяем минусовую клемму АКБ
  2. Аккуратно вытаскиваем колодку проводов из датчика
  3. Ключем на 22мм аккуратно выкручиваем старый датчик и устанавливаем новый.

Как видим все просто и легко. Основной проблемой на начальном этапе является определение неисправности датчика. На самом ли деле причина в нем, после того как убедимся в его неисправности можно смело менять на новый.

Датчик температуры охлаждающей жидкости Лада Гранта

К главным функциям этой детали относят измерение и контроль температуры охлаждающей жидкости в охлаждающей системе мотора. Отталкиваясь от предоставленных ДТОЖ данных, ЭБУ проводит коррекцию частоты, с которой вращается коленвал, также системой ведется коррекция угла опережения зажигания и состава воздушно-топливной смеси. Таким образом, указанный элемент должен обеспечить быстроту нагрева мотора при его запуске, он же отвечает за поддержание необходимой для каждого из рабочих режимов температуры.

В целом ДТОЖ на Гранте не склонен к поломкам, но иногда он может выдавать неверные сведения. Устанавливают их на крышках термостата.

ДТОЖ являются терморезисторами, имеющими отрицательные температурные коэффициенты, уровень их сопротивления становится меньшим при повышениях температурных показателей. Благодаря контролеру, ДТОЖ получает стабилизированное напряжение, после его падения элемент проводит расчет температуры охлаждающей жидкости. О поломке любой его цепи автовладельцу просигнализирует ЭБУ, затем контролер активизирует работу вентилятора охлаждающей системы. Температурные показатели в подобных случаях рассчитываются при помощи обходного алгоритма.

Датчик оказывает влияние на запуск мотора и его последующее функционирование. О его возможной поломке автовладелец узнает, отметив наличие следующих симптомов:

  • проблемы при запуске двигателя в холод;
  • превышение норм потребления топлива;
  • плохой выхлоп у еще непрогретого мотора;
  • периодические сбои в функционировании системы охлаждения, в частности – при работе вентилятора.

Замена датчика коленвала lada granta (ваз гранта)

  • Ключ трещоточный
  • Удлинитель с карданчиком (для 16-клапанного двигателя)
  • Головка на 10 мм

Детали и расходники:

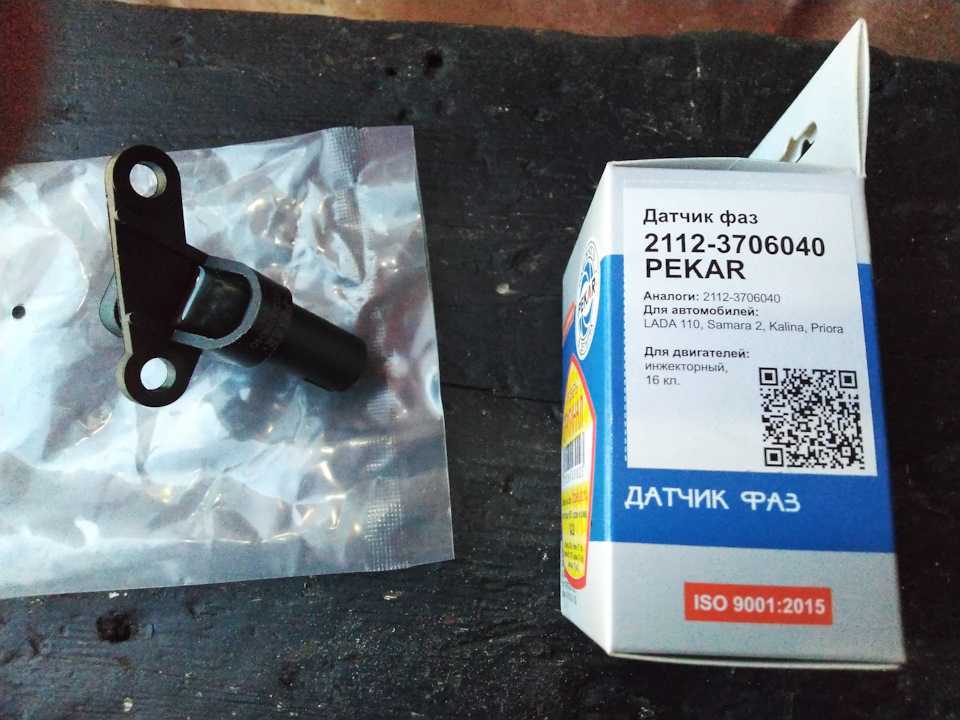

Датчик положения распредвала

На автомобиле Лада Гранта датчик положения распредвала (датчик фазы) находится и установлен на задней крышке привода распределительных валов. Но на двигателе ВАЗ-21126 датчик установлен на передней стороне двигателя (со стороны радиатора) рядом со шкивом впускного распределительного вала.

Замену показано на 8-клапанном двигателе. Операции по замене датчика на 8- и 16-клапанных двигателях аналогичны.

1. Отсоедините на автомобиле провод от клеммы «минус» аккумуляторной батареи.

2. Отожмите фиксатор.

3. Отсоедините от датчика фазы колодку жгута проводов.

4. Выверните болт крепления датчика распредвала (на двигателе ВАЗ-21126 — два болта, см.второе фото).

5. Снимите с автомобиля датчик распредвала.

6. При необходимости выполните замену датчика положения распредвала (датчик фаз). На первом фото — датчик для 8-клапанного, на втором — 16-клапанного двигателя.

7. Установите датчик положения распредвала (датчик фаз) в порядке, обратном снятию.

В прошлой статье я рассказывал о том, как устроен датчик фаз и как распознать его неисправность, поэтому сегодня лишь вкратце пройдемся по теории…

Данный датчик представляет собой узел контроля положения распределительного вала и клапанов. Располагается он в моторном отсеке на корпусе силового агрегата. При помощи датчика фаз производится контроль и коррекция фаз газораспределения.

Чаще всего? неисправности датчика фаз проявляются в виде: ошибок, троения, увеличенного расхода топлива, нестабильных холостых оборотов и проблем с запуском двигателя, и существенным ухудшением динамики. Проверить датчик положения распредвала можно при помощи тестера или мультиметра. Как проверить датчик фаз читаем здесь. При неисправности датчика положения распредвала ЭБУ переводит мотор в режим аварийной работы на попарно-параллельный впрыск.

Перед тем как заменить ДПРВ на Гранте подготовьте:

Собственно замена

Инструменты:

  • Ключ трещоточный
  • Головка на 10 мм
  • Тестер

Детали и расходники:

Датчик положения коленчатого вала (при необходимости)

Примечания:

При неисправности датчика положения коленчатого вала или его цепей двигатель не пускается и не работает. Снимаем датчик для проверки или замены, а также при демонтаже шкива привода генератора и масляного насоса. Демонтировать датчик можно в моторном отсеке сверху, но для наглядности операции показываем снизу автомобиля.

1. При выключенном зажигании отожмите фиксатор колодки жгута проводов и отсоедините колодку от разъема датчика.

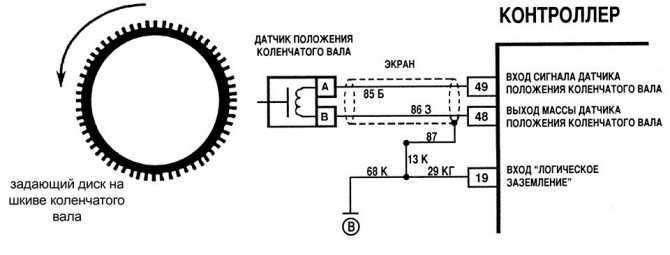

2. Для проверки исправности цепей датчика подсоедините щупы тестера к одному из двух выводов колодки жгута проводов и «массе» двигателя.​ При включенном зажигании и неподвижном коленчатом вале тестер должен зафиксировать напряжение около 2,5 В.

Примечание:

Аналогичное напряжение должно быть между другим выводом колодки жгута проводов и «массой» двигателя. Если значения напряжений не соответствуют норме, проверьте исправность цепей (обрыв и замыкание на «массу») между выводом «1» колодки жгута проводов датчика и выводом «В1» колодки (коричневого цвета) жгута проводов контроллера, а также между выводом «2» колодки жгута проводов датчика и выводом «А1» колодки жгута проводов контроллера. При несоответствии значений напряжения и исправных цепях – неисправен контроллер.

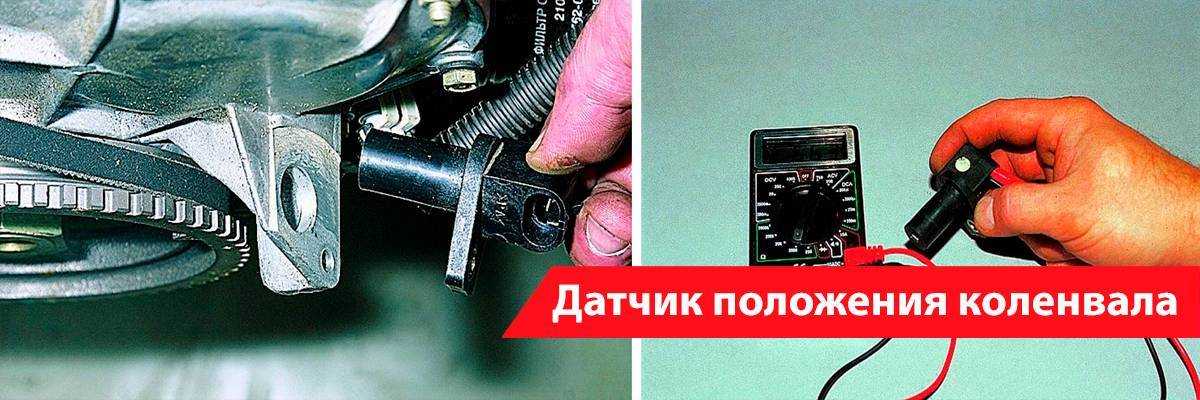

3. Для проверки датчика его необходимо снять. Для этого головкой на 10 мм отверните болт крепления датчика и выньте его из отверстия прилива крышки масляного насоса.

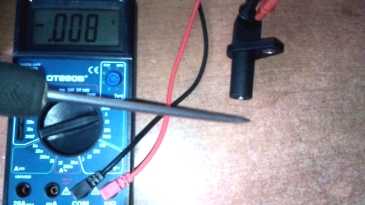

4. Подключив щупы тестера к выводам датчика, измерьте сопротивление его обмотки. Оно должно быть равным 650-750 Ом.

5. Переключите тестер в режим измерения напряжения и несколько раз поднесите к торцу датчика стальной стержень. При исправном датчике положения коленчатого вала прибор должен зафиксировать скачки напряжения.

6. Установите датчик положения коленчатого вала в обратной последовательности.

Камрады, подскажите, сегодня с утра еле еле завёл машину, БК выдал ошибку (номер не помню) что-то типа обрыв цепи датчика коленвала, сбросил ошибку, весь день езжу все идеально…вот что это было?к чему готовиться?

Price tag: 0 ₽ Mileage: 43000 km

Проверка электрического датчика давления масла

Проверка датчика мультиметром

Электронные датчики давления масла, используемые, как на иномарках, так и отечественных авто, в частности, на автомобилях ВАЗ-2114 и других современных «Ладах», проверить несложно. Их устройство аналогично тому, где используется реостат, однако они попросту размыкают цепь при определенном давлении. Соответственно, его проверка еще проще. Для этого нужно:

  • Установить мультиметр в режим «прозвонки» (разрыва) электрической цепи.
  • Обеспечить герметичное соединение воздушного насоса и входного (чувствительного) отверстия, куда подается воздух. Тут аналогично необходимо обеспечить качественную герметизацию, поскольку от этого напрямую зависит результат эксперимента.
  • Один щуп мультиметра установить на центральный выходной контакт датчика, а второй — его корпус, «массу».
  • Одновременно с этим с помощью насоса подать на датчик давление воздуха около 1…1,5 атмосфер. Сильно дуть не нужно, чтобы не повредить мембрану. Если датчик исправен, то электрическая цепь разомкнется почти сразу, под механическим воздействием штока, находящемся в жесткой связи с изгибаемой чувствительной мембраной датчика давления масла.

Как понятно из схемы работы датчика, если цепь разомкнулась (фиксируется мультиметром), значит, датчик исправен. В противном случае — нет. В редких случаях вместо датчика проблему, почему горит лампочка масла, необходимо искать в неисправной (перебитой или с поврежденной изоляцией) проводке.

Также работоспособность датчика давления масла можно проверить и другим методом. Так, нужно снять питающий провод с датчика и замкнуть его на «массу». Если датчик исправен, то сигнальная лампочка на приборной панели загораться не должна. В противном случае датчик неисправен.

Проверка двух датчиков

На некоторых современных машинах устанавливают два однотипных («новых») датчика давления. Первый рассчитан на значение абсолютного давления в диапазоне около 0,15…0,45 атмосфер, и предназначен для размыкания контрольной лампы после запуска двигателем. Его проверка аналогична, и соответствует описанной выше процедуре. То есть, подключение такое же. Его цепь должна размыкаться при нагнетании в нем давления в указанном диапазоне.

Второй датчик предназначен для контроля давления масла на работающем двигателе. Он по типу аналогичен первому, но его отличие заключается в том, чтобы контролировать верхнюю границу масла (дабы не допустить его возрастания до критического значения). Верхнее значение может быть разным, и отличается у конкретных моделей автомобилей. Однако в большинстве случаев оно находится около 1,8 атмосферы. При достижении этого уровня давления или выше цепь контакта должна замыкаться, и соответственно, на приборной панели должна активироваться сигнальная лампа давления масла в системе двигателя.

Проверка датчика давления с помощью лампочки

Для проверки электрического (нового) датчика давления масла вместо мультиметра можно воспользоваться лампочкой, рассчитанной на работу под напряжением 12 В постоянного напряжения, а также блока питания (аккумулятора) и компрессора (желательно с манометром). Алгоритм проверки следующий:

  • К контактам лампочки необходимо присоединить два провода.
  • Один из концов провода, идущий на лампочку, присоединить к выводному контакту датчика давления.
  • Массу от блока питания (или минус от аккумулятора) соответственно присоединить на корпус (массу) датчика.
  • К другому проводу на лампочке присоединить плюс от блока питания или аккумулятора.
  • Если датчик исправен, то после включения блока питания (или просто при возникновении контакта от аккумулятора) лампочка должна засветиться. В противном случае датчик сразу можно считать неисправным.
  • Далее для проверки необходимо с помощью компрессора или насоса подать на чувствительный элемент датчика давление около 0,5 атмосферы. Значение давления может быть разным, и это зависит от того, на какое именно давление рассчитан датчик. Обычно оно находится около уже упомянутой 0,5 атмосферы.
  • При возрастании давления до указанного значения (критического для датчика) лампочка должна потухнуть, поскольку при этом в корпусе датчика разомкнется контрольная электрическая цепь. Если этого не произошло, то датчик также можно считать негодным.

Вместо компрессора вполне можно обойтись обычным автомобильным и даже велосипедным насосом, которые без проблем выдадут необходимые полатмосферы давления воздуха.

Способы устранения причин неисправности датчика положения коленчатого вала

Так как чаще всего на работу датчика и получение сигнала от него влияют внешние причины, необходимо свести к минимуму риск их воздействия. По возможности поверхность датчика необходимо периодически очищать от грязи, а также внимательно следить за состоянием проводки и контактов. Если при этом требуется снять ДПКВ, не забудьте после установки проверить зазор между его поверхностью и задающим диском. Он должен быть не менее 0,6, и не более 1,4 мм.

Спасибо за подписку!

Датчик положения коленвала в Калине не подлежит ремонту, поэтому если проблема вызвана внутренним повреждениями – его следует заменить на новый. Цена его невелика, а замена займет совсем немного времени. В идеале запасной датчик лучше всегда возить с собой.

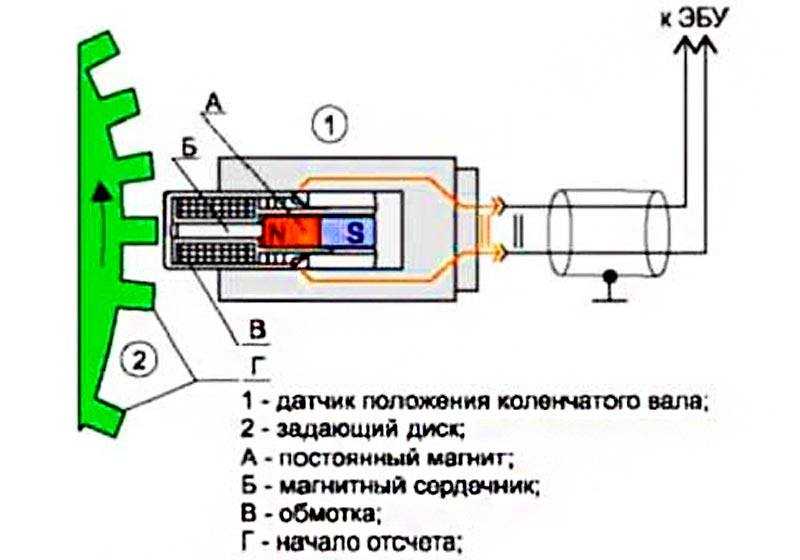

Как работает датчик?

Чтобы научиться выявлять неполадки указанного прибора, нужно представлять его конструкцию и понимать принцип работы. Устройство датчика несложное и включает следующие элементы:

  • многовитковая катушка;
  • магнитный сердечник;
  • выводы катушки припаяны к контактам разъема;
  • неразборный пластмассовый корпус с отверстием для крепления.

Измеритель устанавливается в непосредственной близости от зубчатого шкива, прикрепленного к коленчатому валу со стороны шестерен газораспределительного механизма. Посредством проводников датчик соединяется с главным электронным блоком, управляющим работой мотора.

Магнитный сердечник выведен наружу через торцевую часть пластикового корпуса и максимально приближен к зубьям вращающегося шкива. Просвет между деталями не превышает 1 мм.

Принцип действия прибора основан на явлении электромагнитной индукции. Когда в непосредственной близости от сердечника проходит значительная масса металла, катушка вырабатывает кратковременный электрический импульс. Зубцы крутящегося шкива вызывают череду таких импульсов, передающихся по проводам контроллеру. Благодаря этому электронный блок всегда «знает» положение коленвала, определяет верхние мертвые точки всех поршней и вовремя подает команду форсункам на впрыск топлива.


Отсюда возникло второе название прибора – датчик оборотов коленчатого вала. Надо понимать, что импульсы вырабатываются только при динамическом воздействии металлической массы, то есть, когда шкив вращается. Если коленвал остановился, ток в цепи элемента не возникает.
