Замена редуктора заднего моста на ваз 2101-ваз 2107

Замена масла

Приготовив предварительно весь нужный инструмент, можно приступать к замене масла. Для начала разберемся с двигателем.

Обратите внимание! Лучше и удобнее всего менять масла на смотровой яме или же на эстакаде. Таким образом будет обеспечен наилучший доступ ко всем необходимым агрегатам

Замена масла в двигателе ВАЗ 2106

Как известно, масло необходимо менять с определенной периодичностью. Для двигателя она такова: после капитального ремонта – после 1000 км необходимо заменить масло и далее каждые 10 000 километров пробега автомобиля. Как менять масло в двигателе(см.Ваз 2106: замена масла в двигателе и масляного фильтра)? Очень просто – слить и залить. Это кратко.

Подробная инструкция далее:

Для слива масла необходимо открутить сливную пробку в поддоне двигателя. Она откручивается при помощи шестигранника на 12 и воротка (для удобства).

Примечание. Масло необходимо менять на прогретом автомобиле. Чтобы не ошпарить руки, можно использовать специальные резиновые перчатки.

Откручиваем пробку и одновременно подставляем емкость под сливное отверстие. После того, как масло стечет, можно закрутить пробку обратно.

Далее следует заменить масляный фильтр. Старый можно скрутить руками, если возможно. Если затянут хорошо, тогда следует воспользоваться специальным съемником. После снятия старого фильтра новый просто закручивается в отверстие.

• После этого откручиваем руками пробку заливной горловины, которая находится на клапанной крышке двигателя. Затем вставляем в горловину лейку подходящего диаметра.
• Постепенно заливаем масло. Периодически следует поглядывать на уровень масла, которое осталось в канистре. В двигатель необходимо заливать приблизительно 3,7 литра масла.

Количество залитого масла определяем посредством масляного щупа. Его необходимо достать, протереть начисто тряпкой, вставить обратно и затем снова вытянуть и посмотреть на отметки. Уровень масла должен находится примерно по середине между двух отметок.

Примечание. Не стоит заливать масла до о! Слишком много масла в двигателе будет оказывать избыточную нагрузку на сальники и, соответственно, масло быстрее потечет.

• После достижения нужной отметки, закручиваем пробку.
• Затем следует завести двигатель автомобиля. На панели измерительных приборов сразу должна светиться лампочка «давление масла». После нескольких секунд работы двигателя лампочка погаснет. Двигатель должен поработать несколько минут.
• После нескольких минут работы двигателя его следует заглушить и еще раз замерить уровень масла. При необходимости следует его долить.

Некоторые могут возразить, что требуется менять масло сначала с промывочным, а потом заливать новое. Но, как показывает практика, этого делать нет необходимости. После замены масла следует проконтролировать – хорошо ли затянута сливная пробка в поддоне двигателя во избежание течи.

Замена масла в КПП ВАЗ 2106

Замена масла в коробке передач ВАЗ 2106 принципиально не слишком отличается от замены в двигателе(см.Самостоятельная замена масла в КПП ВАЗ 2106).

Периодичность замены масла в КПП: обычно в 30-40 тыс. км. пробега.Мнения расходятся по этому вопросу, но в среднем данные такие.

Итак:

• Сливаем масло из картера КПП. Шестигранником на 12 откручиваем сливную пробку и сливаем масло в заранее подготовленную емкость.
• Закручиваем сливную пробку тем же шестигранником.
• Далее при помощи ключа на 17 откручиваем пробку заливной горловины картера коробки передач.
• При помощи специального или самодельного шприца заливаем необходимое количество масла. Масло заливается до уровня – то есть, пока не потечет из заливного отверстия.
• Затем пробка закручивается.
• Картер КПП протирается и осматривается на предмет подтеков масла.

Совет. Если в слитом из коробки масле была обнаружена металлическая пыль или, еще хуже, металлическая стружка, то необходимо произвести ремонт КПП!

В четырехступенчатую КПП масла требуется 1,4 литра, а 5-ступку – 1,6-1,7 литра. Таким образом замена масла на ВАЗ 2106 в коробке передач завершена.

Замена масла в редукторе заднего моста на ВАЗ 2106

Итак:

Откручиваем шестигранником на 12 сливную пробку.

• Сливаем масло в емкость.
• Закручиваем сливную пробку.
• Откручиваем ключом на 17 заливную пробку.
• При помощи шприца заливаем 1,3 литра масла – пока не польется из заливного отверстия.
• Закручиваем плотно заливную пробку.

Масло в редукторе заднего моста заменено!

Замена сальника заднего моста ваз 2107 своими руками.

Для начала приготовим запчасти и инструмент. Из новых частей нам понадобятся:

1. Сам сальник.
2. Распорная втулка.
3. Маслоотражающая шайба.
4. Новое трансмиссионное масло.

Масла потребуется 1,35 л. по «Мурзилке» его рекомендуют менять вместе с сальником. Из инструментов в идеале необходимо:

1. Головка на 24
2. Ключ на 17 (можно головку).
3. Динамометр (можно заменить пружинными весами до 15 кг. ) или динамометрический ключ не менее, чем на 150 Н*см.
4. Рожковый ключ на 13.
5. Хорошая, толстая плоская отвёртка.
6. Оправка под сальник.
7. Молоток или киянка.
8. Ёмкость под старое масло.
9. Ветошь.
10. Маркер.
11. Домкрат.

Подготовили всё и начинаем замену!

Подготовка и демонтаж сальника редуктора.

Загоняем авто на яму или эстакаду и сливаем масло с моста (не забываем сразу закрутить сливную пробку обратно). Делаем метку маркером в месте соединения кардана с редуктором (что бы не сбить балансировку во время установки). Берём ключ на 13 и крепкую отвёртку или какую-нибудь монтажку и откручиваем гайки, крепящие кардан к редуктору.

Отсоединяем карданный вал от редуктора и видим гайку на 24, но не откручиваем. Вот сейчас пригодиться динамометрический ключ или динамометр. Нам необходимо измерить усилие на входе в редуктор до того момента, как вывешенное колесо начнёт прокручиваться. Домкратом вывешиваем любое заднее колесо и дальше по ситуации:

• если у Вас динамометрический ключ, то просто крутим им гайку на 24 до начала прокручивания колеса и смотрим на показания на ключе в этот момент. Запоминаем их т.к. при сборке будем затягивать с таким же усилием.
• если у Вас динамометр (или весы), то зацепляемся им за болт и тянем пока вывешенное колесо не сдвинется с места. Запоминаем показания т.к. при сборке будем затягивать гайку до той степени, пока не добьёмся таких же показаний.
• если у Вас вообще ничего нет, то делаем метку на фланце, гайке и редукторе и считаем на сколько оборотов откручиваем гайку, что бы закрутить на такое же количество оборотов.

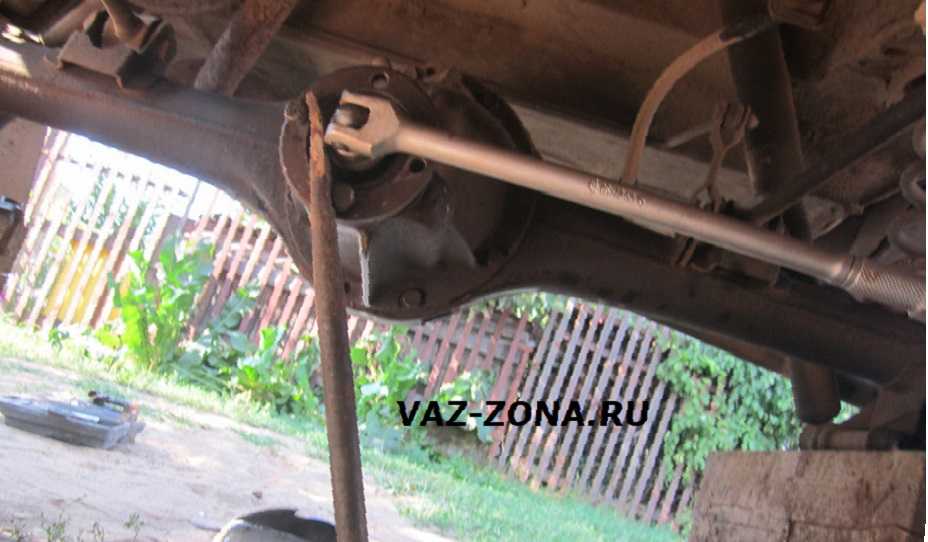

Снимаем колесо с домкрата (но далеко его не убираем) и откручиваем гайку на 24. Для того, чтобы её открутить подкладываем кирпичики под колёса, в качестве стопоров или же вкручиваем 2 болта и делаем упор из монтажки или трубы как показано на фото ниже.

Далее киянкой или молотком через деревянную проставку сбиваем фланец редуктора.

Вот теперь видно сам сальник и можно его достать отвёрткой или гаечным ключом.

Установка нового сальника в редуктор заднего моста.

Протрите место установки сальника от пыли и мусора Проверьте фланец на наличие выработки или ржавчины. Перед установкой, внешнюю часть сальника смажьте литолом. Запресуйте новый сальник через оправку на глубину 1.7-2мм от края редуктора. Если на фланце большая выработка, то сальник лучше забить немного глубже или наоборот слегка недобить. Упор делать только на внешний край сальника, иначе можно его повредить.

После установки сальника смажьте из маслёнки его внутреннюю часть маслом. И устанавливаем фланец.

Как затянуть гайку фланца заднего редуктора классики.

Затягиваем гайку исходя из того, что у Вас было для того, чтобы измерить силу с которой она была затянута. После затяжки проверьте, что бы не было люфта ни осевого (вперёд-назад), ни вверх-вниз, вправо-влево.

Собираем далее в процессе обратном сборке. Не забудьте долить масло в редуктор.

Ровных Вам дорог!

Диагностика и регулировка/ремонт

Основанием для диагностики редуктора заднего моста является появившийся шум сзади автомобиля. Это может быть признаком износа устройства. Если появляется гул, то это говорит о том, что редуктор пришел в негодность и требует капитального ремонта, при котором придется поменять почти все детали. Чтобы не допускать этого состояния, надо вовремя делать диагностику при малейшем шуме.

Как правило, различные виды шумов появляются при определенных скоростях. По каждому виду шума можно определить, какие отклонения и с какими деталями или узлами они связаны. При появлении шума в заднем мосту следует проверить состояние ведущего моста и редуктора при разных режимах движения: движение с места, ускорение, движение на малых скоростях и др. Шумы при проведении таких испытаний можно разделить на следующие виды:

• непрерывный шум со стороны задних колес;
• шум при разгоне автомобиля;
• шум при торможении (замедленном движении);
• шум, возникающий на поворотах.

Проведя диагностику с помощью смены режимов движения можно установить причину неполадок и примерно составить объем ремонтных работ.

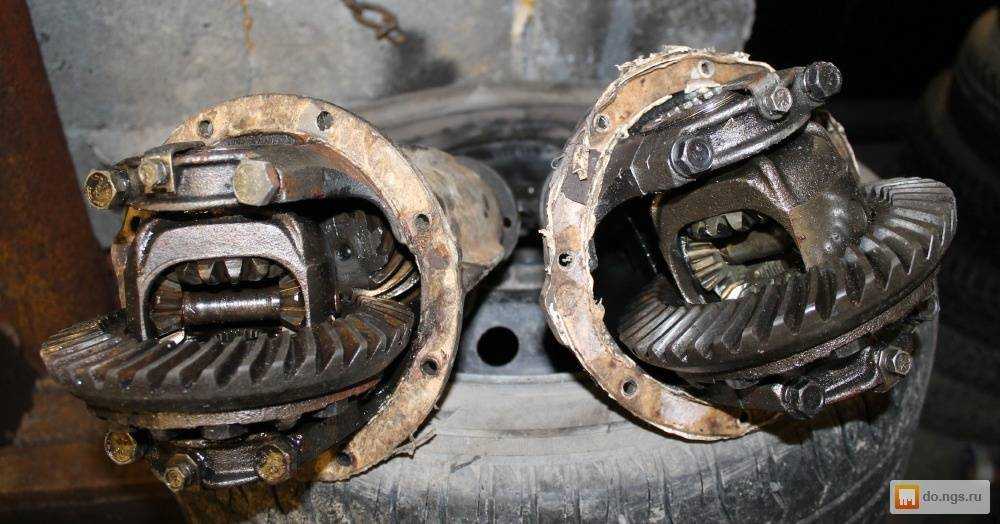

Если редуктор вышел из строя, то есть два пути решения проблемы: заменить полностью агрегат или найти неисправную деталь и заменить ее. Для выполнения процедуры замены понадобится стандартный набор инструментов. В первую очередь из корпуса агрегата надо слить масло. Для этого откручивается сливная пробка в нижней части заднего моста. Далее снимаются задние колеса, тормозные барабаны, колодки. С помощью торцевого ключа откручиваются крепления полуосей. Затем демонтируются полуоси.

При демонтаже карданного вала есть некоторые особенности. Перед откручиванием болтов, удерживающих вал, надо отметить положение фланца кардана и фланца редуктора относительно друг друга, чтобы правильно их установить при обратной сборке для исключения дисбаланса. Гайки при сборке надо будет заменить на новые, чтобы они не ослабли и не оборвался карданный вал при движении автомобиля.

Теперь с помощью торцевым ключом откручиваются болты, которыми редуктор крепится к мосту. После всех этих процедур можно снимать старый агрегат и на его место ставить новый, либо отремонтированный и можно регулировать редуктор. Сборку надо выполнять строго в обратном порядке. Масло следует залить новое.

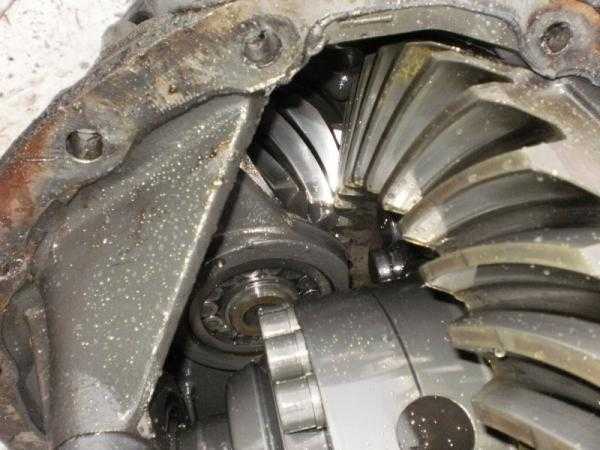

Регулировка редуктора заднего моста выполняется при появлении гула в задних колесах. Причиной появления гула могут быть постоянные нагрузки на автомобиль или механические повреждения. Начинать следует с визуального осмотра деталей. С машины снимаются подшипники, сальники, сателлиты, фланцы и оси. Все детали надо промыть в керосине и сделать визуальный осмотр. Если обнаружено повреждение даже одного зубца, деталь надо менять на новую.

После осмотра и замены деталей собирается редуктор. Сначала устанавливается ведущая шестерня с регулировочной шайбой, распорной втулкой, подшипниками и фланцем. Для затягивания гайки используется специальный ключ со встроенным динамометром. Гайку надо затягивать на 1 Ньютон. Далее в корпус дифференциала устанавливается ведомая шестерня и затягиваются болты. Теперь необходимо отрегулировать люфт. Когда все установлено, гайки следует затянуть до минимума. Далее проворачивается ведомая, затем проверяем ее на наличие небольшого люфта. Он необходим в качестве запаса, когда разогреется редуктор, чтобы во время движения ничего не лопнуло.

На заключительном этапе проверяются все расстояния между болтами, удерживающими гайки. Проверив с помощью штангенциркуля расстояния, с обратной стороны плоскости затягиваются гайки на одинаковую величину. При этом все время проверяем расстояния между болтами, они не должны изменяться более 1,5-2 мм. Если все в порядке, снова проверяется люфт шестеренки, он должен быть таким, каким мы его выставили. На этом регулировка заканчивается.

Хирургия или терапия?

Итак, наш «раненный» мост «истекает маслом» вокруг фланца ведущей шестерни, и мы готовы его спасать. Но сначала, как это водится у серьёзных врачей, нужно разобраться с причиной «заболевания». С чего, как правило, начинается приём у участкового терапевта? Конечно, с измерения температуры и давления. Вы, может быть, удивитесь, но приступая к ремонту моста, нам тоже стоит вспомнить об этих физических характеристиках. И вот почему. При работе ведущий мост довольно сильно нагревается — температура в картере может достигать 80 градусов по Цельсию. А так как, в идеале, картер моста представляет собой герметичную ёмкость, то вместе с нагревом в замкнутом пространстве растёт и давление. Таков закон физики. Возросшее давление дополнительно нагружает все сальники и прокладки моста, прорываясь наружу там, где, по каким-то причинам, сопротивление меньше. Часто это сальник ведущей шестерни, подверженный самому интенсивному трению. Чтобы снизить давление, на картер моста устанавливают клапан (сапун), который сбрасывает его излишки. Поэтому первое, с чего нужно начать диагностику течи — это с проверки работоспособности и очистки сапуна от грязи. Колпачок клапана должен свободно вращаться. При лёгком нажатии на колпачок сверху, он должен свободно перемещаться, и возвращаться в исходное состояние при снятии нагрузки.

Если очистка сапуна не помогла, и течь продолжается — время готовить «хирургические инструменты». В нашем случае будет достаточно обычного слесарного набора, хотя неплохо прихватить ещё моток ниток и ручной безмен (динамометр) с хорошей шкалой.
