Как сделать открывающийся кнопкой багажник машины

Центральный замок: что это и как он работает

Подумайте, нужно ли вам открытие через кнопка на брелке сигнализации.

Если да, тогда определите, что идет на провод. Плюс или минус. От этого зависит работа электропривода на толкание или втягивание.

Не рекомендуется покупать дешевые активаторы. Они быстро выходят из строя, а также плохо работают. Оригинальный привод от автомобилей ВАЗ и то лучше в разы.

Поставить кнопку и получить открывающийся дистанционно багажник не проблема.

Самостоятельно выполнить подключение кнопки открывания багажника реально. Не нужны специальные навыки, а также квалификация или опыт.

Имея машину с вместительным багажником , объективно удобно открывать ее с кнопки. Это лучше, чем на морозе пытаться вставить в замок ключ, нащупывать рычажок и пр.

Есть ли в этом острая необходимость? Нет. Многие обходятся и без автооткрывания. Удобно ли это? Объективно да. Стоит ли ставить на авто? Это не помешает.

Преимущества данной опции

Многие не находят в данной опции ничего особенного, но стоит только попробовать электропривод багажника, как сразу начинаешь оценивать все достоинства. К положительным моментам опции по автоматическому открытию багажника на ВАЗ-2107 можно отнести:

Удобство. Пока водитель выйдет из салона, багажник уже будет открыт.
Практичность. Отсутствует необходимость извлекать ключи из замка зажигания, чтобы осуществить открытие багажного отсека ключем, особенно если вы только запустили двигатель и прогреваете его.
Мода. Практически все современные автомобили оснащены такой интересной опцией, поэтому «семерка» с данной функцией станет выглядеть интереснее на их фоне, особенно при наличии тюнинга.

Далее рассмотрим, что представляет собой процедура по монтажу электропривода для открытия багажника на ВАЗ 2107 своими руками.

Что потребуется для проведения работ

Прежде чем приступать к рабочему процессу, следует закупить необходимое оборудование. Для проведения работ потребуется:

Кнопка, при нажатии на которую будет осуществляться срабатывание электропривода. Оптимальный вариант – это кнопка с авто ВАЗ-2110, стоимость которой составляет около 50-80 рублей.
Реле четырехконтактное и специальная клемма для него.

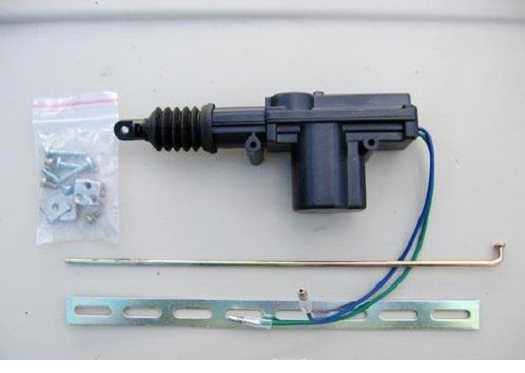

Активатор.
Провода.
Разъемы «мама» и «папа», а также изолента и термоусадки.

Любой из компонентов вы легко сможете найти в любом автомагазине, а затем самостоятельно установить и подключить на своем авто.

Установка активатора

Первоначально необходимо установить активатор, который представляет собой электропривод, работающий на втягивание или отталкивание в зависимости от подключения. Первым делом нужно снять замок и установить тягу активатора. Для снятия замка потребуется вывинтить две гайки.

После этого необходимо просверлить отверстие в боковой части замка, чтобы завести тягу и соединить ее с язычком замка. Тягу потребуется согнуть(закрепить), должно получиться примерно так, как показано на фото ниже.

После фиксирования тяги к замку, последний можно установить на место. Желательно запомнить уровень наклона замка и установить его также, чтобы не пришлось при установке его регулировать. Теперь можно закрепить активатор к багажнику. Для этого потребуется 2 самореза и специальная пластина, которая идет в комплекте с изделием. После этого вручную можно попробовать, будет ли срабатывать замок на открытие.Когда активатор на свой автомобиль ВАЗ 2107 будет установлен, можно перейти к следующей стадии -подключение.

Подключение изделия

Перед проведением работ с подключением обязательно следует откинуть клемму «минус» с АКБ. Для начала представляем схему, по которой будет функционировать изделие.

На электрозамок питание 12В будет подаваться напрямую от АКБ, хотя можно и воспользоваться проводом от прикуривателя. Для начала подключается провод к клемме «+» АКБ.

От АКБ подается питание на реле, которое можно расположить как в салоне, так и в подкапотном пространстве, что будет гораздо рациональнее. С клеммы «86» провод подается на кнопку открытия багажника, расположить которую можно в любом удобном месте торпеды. Для установки кнопки, посредством которой будет осуществляться открывание крышки багажника, потребуется просверлить отверстие соответствующего диаметра в торпеде.

Провод от клеммы реле «30» прокладывается по салону к активатору. Его длина должна быть не менее 5 метров. Провод можно прокладывать вместе со штатной проводкой. Этот провод необходимо соединить с зеленым проводом активатора при помощи разъемов «мама-папа». Синий провод необходимо закоротить на «массу» автомобиля. Теперь можно проверить, как функционирует электропривод замка багажника ВАЗ 2107. Достаточно уделить 2-3 часа времени, чтобы в итоге открывался багажник с кнопки ВАЗ 2107. После завершения работ не забудьте накинуть клемму «минус» на АКБ.

Установка кнопки открытия багажника — поэтапная инструкция

Сам процесс подключения кнопки открытия багажника лучше начать с изучения инструкции к сигнализации. В схеме подключения следует посмотреть, провод какого цвета от «сигналки» идет на открытие крышки багажника. В большинстве случаев это желто-красный провод.

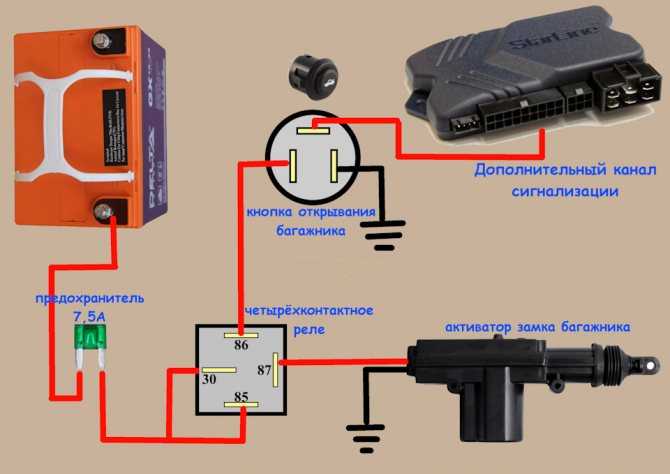

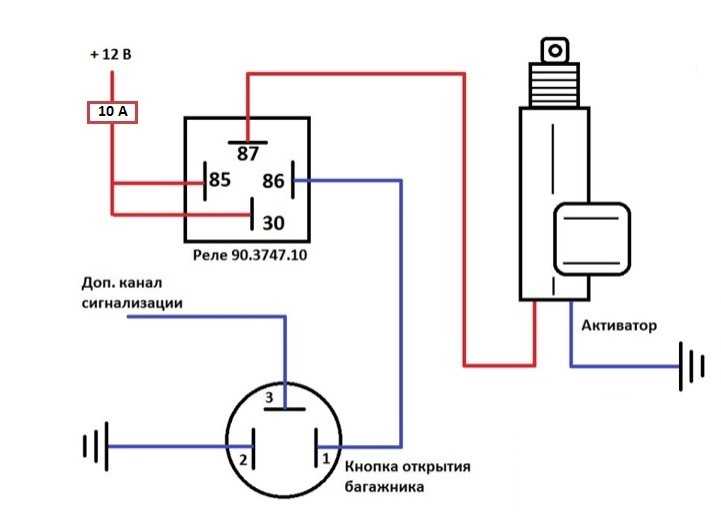

Если так, то схема подключения кнопки будет выглядеть следующим образом:

Далее можно приступать к выбору места установки кнопки и монтажу всех элементов.

Рассмотрим порядок выполнения работ на примере автомобиля ВАЗ-2107:

В подкапотном пространстве устанавливаем реле . Это место будет оптимальным, поскольку не нужно будет очень далеко тянуть плюсовой провод до кнопки, да и место под приборной панелью найди сложнее. Прикрепить реле можно, например, к креплению бачка стеклоомывателя

Очень важно при монтаже всех элементов обеспечить надежную герметичность и изоляцию контактов; Далее сквозь штатное отверстие всех проводов прокладываем два новых провода — на кнопку и непосредственно на сам активатор; Проводим проводку до багажного отсека по салону. Делать это проще всего под ковролином, где проходят штатные провода; По багажнику провода, идущие на активатор, тоже соединяем к основному пучку проводов, крепим связку изолентой или хомутами; Устанавливаем активатор на замок крышки багажника. Тут следует учесть, что электропривод может работать как на втягивание, так и на толкание

Для изменения выполняемого действия достаточно изменить полярность подключения. Для подключения активатора необходимо снять замок, открутив две гайки, и просверлить отверстие в боковой части замка, чтобы завести тягу и соединить ее с язычком замка. Не будет лишним закрыть активатор и замок кожухом — это защитит механизм от пыли, грязи и механических повреждений; Затем ищем наиболее подходящее место для установки кнопки. В «семерке ВАЗ» неплохим вариантом станет место на пластиковой накладке слева от водительского сидения — так кнопка всегда будет под рукой; Установка кнопки выполняется очень просто: просверливается отверстие в накладке, вставляется кнопка, надеваются клеммы. Минусовой провод можно подключить тут же, на болт крепления накладки — работа выполнена! Можно проводить тестирование

Тут следует учесть, что электропривод может работать как на втягивание, так и на толкание. Для изменения выполняемого действия достаточно изменить полярность подключения. Для подключения активатора необходимо снять замок, открутив две гайки, и просверлить отверстие в боковой части замка, чтобы завести тягу и соединить ее с язычком замка. Не будет лишним закрыть активатор и замок кожухом — это защитит механизм от пыли, грязи и механических повреждений; Затем ищем наиболее подходящее место для установки кнопки . В «семерке ВАЗ» неплохим вариантом станет место на пластиковой накладке слева от водительского сидения — так кнопка всегда будет под рукой; Установка кнопки выполняется очень просто: просверливается отверстие в накладке, вставляется кнопка, надеваются клеммы. Минусовой провод можно подключить тут же, на болт крепления накладки — работа выполнена! Можно проводить тестирование.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Полезные советы

Перед началом работы с электрикой следует определить для себя, будет ли крышка багажника открываться с кнопки на брелке сигнализации. Если да, то нужно установить, что она выдает на соответствующий провод — «плюс» или «минус», поскольку электропривод может работать как на втягивание, так и на толкание (зависит от полярности подключения).

К выбору активатора тоже следует подойти ответственно. Не стоит покупать дешевые китайские аналоги, лучше остановить свой выбор на заводском ВАЗовском электроприводе.

Багажный отсек представляет собой неотъемлемую часть каждого автомобиля, где можно транспортировать разные грузы соизмеримые с грузоподъёмностью автомобиля. Багажник «Жигулей» седьмой модели изначально не имеет ни шумоизоляции, ни привлекательной отделки, ни удобного управления замком, что заставляет владельцев этого авто задумываться над доработками различного характера.

И так часть работы с замком

Просверлил отверстие (изначально хотел протянуть тягу)

Но т.к. с тягой у нас ничего не вышло отковырял старый порванный стеклоподъемник и использовал тросик вместо этой самой тяги

извиняюсь что вверх ногами, но думаю все тут ясно

Пришлось отверстие чуть увеличить. А там все просто, накинул петельку на язычек и закрепил тросик.

Точно так же крепим тросик к активатору.

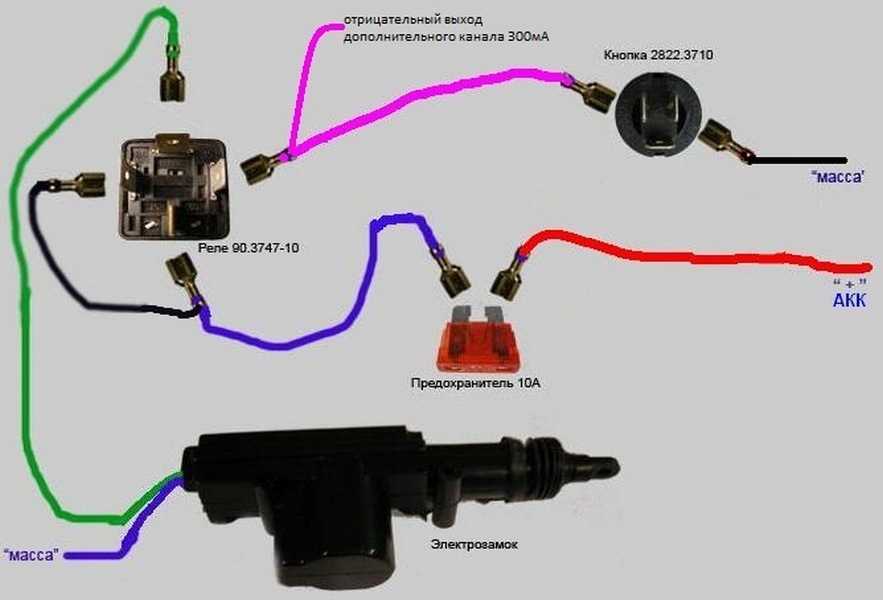

Вот нацарапал схемку

Думаю все ясно, реле не ставил, предохранитель не нужен т.к. питается все от прикуривателя, а у него как известно есть свой пред. и в случае чего просто заменяем на привычном месте сгоревшего бедолагу).

Управление замком багажника

Сервопривод открытия багажника – вещь удобная, особенно когда руки заняты. Вы наверняка уже сталкивались с этим на парковке гипермаркета. Автопроизводители облегчают загрузку, добавляя радиоуправление открыванием с штатного радиоключа или даже управление жестами – например, на новом Ford Kuga достаточно провести под задним бампером ногой, чтобы багажник открылся.

Но на старых машинах, да и на нынешних бюджетных иномарках придется все равно поворачивать ключ или нажимать кнопку на крышке. Эта проблема давно решена сервисными функциями сигнализаций: в них реализуется либо встроенное силовое реле, либо настраиваемый дополнительный канал для реле внешнего. Они активируются при нажатии нужной клавиши или комбинации клавиш на брелоке, после чего дают кратковременный импульс на отдельно устанавливаемый электромеханический привод, либо дублируют нажатие кнопки на дверце. У современных автомобилей, где бортовая электроника интегрирована в общую цифровую сеть, открыть багажник иногда можно командой по CAN-шине, никаких дополнительных устройств и подключений не требуется.

Возможно управление замком багажника и на Старлайн A93. Для этого нет жестко специализированного канала, но предпочтительно применение для этого канала 1, как указывает и инструкция по установке.

Кнопки управления на брелках StarLine A93

Флекс-канал 1 в режиме управления багажником активируется следующим образом:

длительно нажать кнопку 2 на брелоке;
сразу же нажать кнопку 1 кратковременно.

После этого брелок издаст три мелодичных сигнала, а автомобиль подаст три световых сигнала. Если автомобиль снят с охраны, то импульс на открытие багажника будет подан без дополнительных действий. Если машина стоит на охране, то при открытии багажника двери останутся заблокированными, статус охраны не изменится, но встроенный датчик удара будет отключен. Если к сигнализации подключен какой-либо дополнительный датчик (для этого предусмотрен специальный разъем), то он также отключится.

Видео: Лада Гранта, открывание багажника с пульта сигнализации StarLine

Что делать, если багажник не открывается?

Обязательно убедитесь, что при нажатии нужной комбинации клавиш брелок подает тройной сигнал – это указывает на то, что сигнализация приняла команду.

Если на автомобиле установлен дополнительный сервопривод для открытия багажника, то внимательно вслушайтесь: щелчок со стороны крышки багажника при отработке команды укажет, что питание на сервопривод подается, но он либо сломан (повреждена внутренняя зубчатая рейка или шестерня, приводящая ее в движение), либо не работает механизм разблокировки, связанный с сервоприводом.

Для работы сервопривод связывается жесткой тягой с механизмом замка так, чтобы при срабатывании привода имитировать ручное открытие замка. Если тяга изогнута или слетела (к замку ее крепят винтовым зажимом), то отработавший сервопривод не откроет багажник. В конце концов, сам замок может замерзнуть.

Отсутствие шума укажет на повреждение проводки, отказ силового реле управления сервоприводом или перегорание предохранителя. В этом случае стоит обратиться к автоэлектрику или ознакомиться с инструкцией по установке и эксплуатации Старлайн А93. Так же стоит сделать, если для управления открыванием не использовался дополнительный сервопривод.

В случаях, когда нажатие комбинации кнопок 2+1 не приводит к нужной реакции на брелоке, проверьте правильность настроек сигнализации:

Снимите автомобиль с охраны.
Не включая зажигания, быстро пять раз нажмите сервисную кнопку Valet в салоне автомобиля
Должны прозвучать пять сигналов сирены и один сигнал брелока, на его экране появится надпись AF – сигнализация вошла в режим настройки.
Войдите в меню AF (сервисные и охранные функции), сначала длительно нажав кнопку 3, затем (после короткого писка) еще раз кратковременно.
Теперь кнопками 2 и 3 перелистывайте различные функции сигнализации, которые будут отображаться в виде «10-4», где 10 – номер функции, 4 – ее настройка. Перелистайте до функции 13 – она управляет каналом 1. Для управления багажником корректное значение должно быть 13-1. Если на экране Вы видите другое, установите функцию в нужное значение, нажимая кнопку 1.
После этого сохраните настройки, включив зажигание.

Если Вы используете мобильное приложение StarLine для управления сигнализацией, то возможно настроить и управление багажником из него (если это не сделано ранее). Так как в приложении можно активировать только один канал, то задайте правильный в настройках самой сигнализации: вышеописанным способом установите функцию 20 в значение 20-1.

Подготовка к монтажу

Приобретаем комплект замка. Производителей автозапчастей на рынке сейчас очень много, а различий между комплектами особенных нет

Важно чтобы на устройство имелся гарантийный талон и инструкция по эксплуатации и подключению. Также в коробке вы обнаружите:

Активатор;
Клемму;
Провода;
Реле.

Дополнительно вам нужно запастись набором стандартных инструментов: плоскогубцы, шуруповерт, отвертки, мультиметр, дрель с твердосплавным сверлом. Помимо стандартных приспособлений сразу же докупите дополнительных проводов, вполне возможно, что длины тех, которые вы обнаружите в коробке, вам не хватит. Также пригодится черная термостойкая изолирующая лента, гофрированные трубки, клипсы для крепления обшивки, так как очень часто обшивка элементов автомобиля крепится на одноразовые.

Набор устройства

Крепление в крыше

Процедура установки заводских направляющих на УАЗ Патриот:

Снять облицовку крыши, расположенную в салоне. Панель демонтируется вместе с боковыми ручками и противосолнечными козырьками.
Разметить точки крепления штатных направляющих дуг, рекомендуется изучить конструкцию автомобиля с элементами, установленными в заводских условиях. Передняя опора располагается внутри водостока, а средние и задние точки размещаются на боковых скатах поверхности крыши. Вместе с панелью крыши требуется просверлить усилительные элементы. Для получения отверстия используется коронка с увеличенным диаметром, поскольку через канал производится закручивание гаек крепления дуг.
Обработать полученные отверстия антикоррозионным составом.
Прикрутить дуги болтами, которые помещаются в резьбовые втулки в опорах. С нижней стороны панели крыши подкладываются опорные шайбы с увеличенным диаметром, снижающие нагрузку на металл панели крыши. Резиновые прокладки дополнительно обрабатываются герметиком.

Этиология патологии

Этиология формирования вывихов в локтевом суставе обусловлена тремя версиями.

Чаще всего, это:

неловкого падения на сустав;
резких подъемов тяжелых предметов;
непроизвольного рывка руки (к примеру, когда родители интуитивно пытаются удержать ребенка от падения).

Формирования вывиха костей сустава, обусловленного непрямым воздействием на суставный блок. При этом, силу удара принимают на себя головка лучевой, либо локтевой кости, к примеру – неудачное приземление или следствие аварий в ДТП.

Проявление патологии, как следствие наличия врожденных аномалий костно-хрящевой структуры, либо как последствие суставных разрушений, вызванных наличием у пациента воспалительных суставных заболеваний (артроз, артрит), приводящих к костно-мышечным деформациям.

При развитии этих заболеваний, патологические изменения в суставах вполне могут спровоцировать проявление спонтанных (постоянных) вывихов, и с частичным суставным смещением в локтевом суставном блоке.

Открытие багажника авто – без повреждений

Багажники современных автомобилей могут быть как встроенными внутренними, так и накладными внешними. Открытие багажника и его закрытие может осуществляться как механическим, так и дистанционным ключом. Запирающие механизмы багажных отделений авто характеризуются прочностью и надежностью, имеют хорошие эксплуатационные характеристики, устойчивы к быстрому износу. Служат на протяжении долгого времени без поломок и проблем. Однако иногда всё же случается, что не открывается багажник.

Почему может понадобиться открыть багажник без ключа?

Багажник захлопнулся, ключи от его замка остались внутри;
Произошел полный разряд АКБ автомобиля, поэтому не открывается крышка багажника;
Сломалась личинка замка, ключ начал проворачиваться;
Не работает кнопка открывания багажника;
Сломался электропривод замка автомобиля;
Не открывается багажник с кнопки из-за примерзания. Эта самая частая причина неисправностей в осенне-зимний период;
Если не открывается багажник с брелка сигнализации, значит произошла поломка дистанционного ключа и перестал поступать сигнал;
Исполнительный механизм засорился мелким мусором или в него попали посторонние предметы;
Открывание багажника может потребоваться после попадания авто в дорожно-транспортное происшествие.

Если не открывается багажник на автомобиле, служба замков LOCKSERVICE решит эту проблему быстро. Профессиональные мастера с опытом работы более 5 лет и набором всех необходимых инструментов приезжают на место вызова за 15 минут. Проблема, когда багажник не открывается, решается аккуратно и без ущерба для запирающих механизмов.

Способы открытия багажника

Справиться с задачей, как открыть багажник изнутри, можно так: убрать заднее сиденье и тем самым открыть доступ к запирающему механизму. Затем открутить гайки, которые фиксируют замок багажника, и выполнить нажатие на личинку снаружи. Замок провалится внутрь, багажник откроется;
Решить вопрос, открывания багажника на крыше авто, можно при помощи плоской отвертки. Отвертку нужно вставить в замочную скважину, а затем повернуть личинку пассатижами. Личинка сломается и замок откроется;
Универсальный способ для каждого автовладельца, который закрыл ключи в багажнике, как открыть не знает – сильными ударами по области расположения запирающего механизма выполнить отодвигание язычка замка от ответной части.

Важно помнить: любые самостоятельные попытки вскрытия замка багажника из салона или снаружи могут привести к серьезным повреждениям как механизма, так и кузова автомобиля и его лакокрасочного покрытия. При появлении каких-либо неисправностей рекомендуется сразу вызывать специалиста, который откроет не только багажник, но и быстро решит впорос, как открыть бардачок и другие автозамки. Не знаете, как открыть багажник без ключа? Звоните или оставляйте заявку на сайте!

Не знаете, как открыть багажник без ключа? Звоните или оставляйте заявку на сайте!

Как сделать своими руками

Подготовительный этап завершен. Пора переходить к монтажным работам. Однако начнем мы с более простого — установки электропривода на замок крышки багажника. Ведь этот вариант подходит даже для российской «классики».

Действовать в этом случае необходимо по такой схеме:

снимаем клеммы с аккумулятора; открываем багажник; откручиваем саморезы и отщелкиваем аккуратно (очень хлипкий материал и крепления) пластиковую защиту с крышки; демонтируем замок и дорабатываем его таким образом, чтобы он открывался по одному щелчку; находим на крышке подходящее место для привода и фиксируем мотор при помощи крепежной рейки (возможно придется сверлить отверстия на выступающих элементах конструкции, поэтому действовать необходимо крайне осторожно и желательно обработать новые дырки защитным составом); соединяем замок и привод при помощи штока или тросика; ищем место для установки разъема под 4-х контактное реле; протаскиваем проводку через пороги к водительскому креслу; устанавливаем кнопку в удобном месте салона автомобиля; подключаем все элементы электрической цепи к бортовой сети (один провод на массу, а другой к соответствующему разъему реле; по такой же схеме подключаем предохранитель, который лучше расположить в легкодоступном месте салона транспортного средства; тщательно изолируем все соединения проводов; подключаем аккумулятор и проводим испытания. Совет!!! Чтобы багажник после срабатывания привода замка открывался полностью нужно поменять пружины в приводе

Идеально в этом случае подходят элементы механизма из вазовской «десятки»

Совет!!! Чтобы багажник после срабатывания привода замка открывался полностью нужно поменять пружины в приводе. Идеально в этом случае подходят элементы механизма из вазовской «десятки».

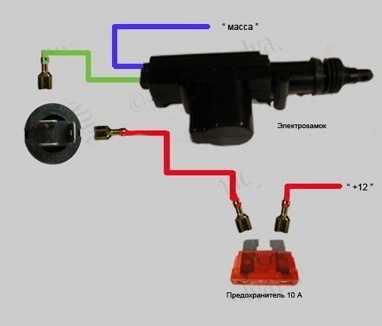

Подключить электропривод замка багажника к кнопке на пульте дистанционного управления будет несложно, если сигнализация, установленная на транспортное средство, имеет такую опцию. Во всех остальных случаях потребует покупка, монтаж и настройка дополнительного дорогостоящего оборудования, что делает процесс нецелесообразным.

Второй вариант — установку полноценного устройства для дистанционного открывания и закрывания багажника — будет значительно сложнее. Справиться с такой работой смогут только опытные сотрудники СТО или мастера, имеющие большой опыт электромонтажных и слесарных работ.

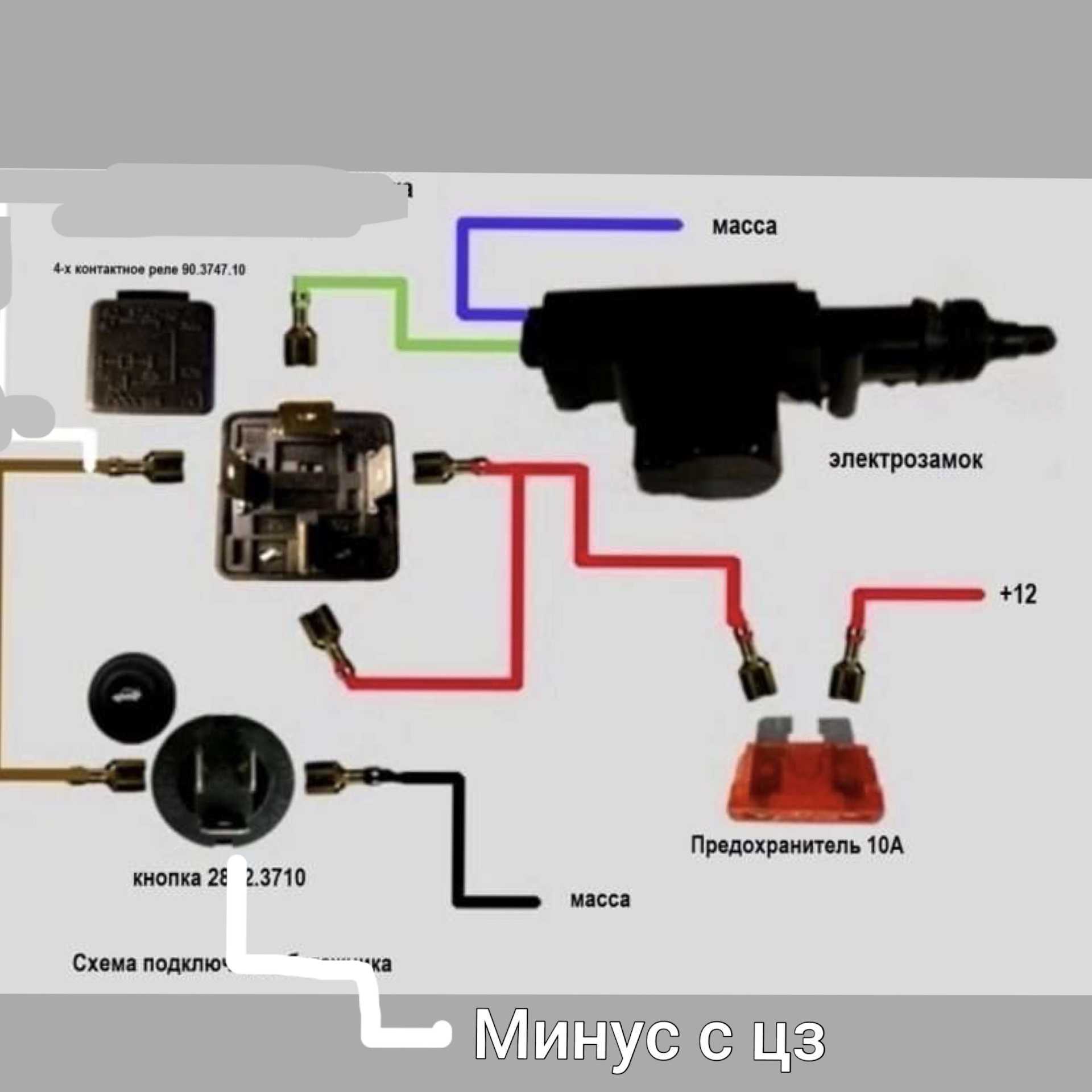

Приведенный пример является только рекомендацией, так как схема по установке стандартного электропривода багажника зависит от конструкции автомобиля, а при использовании устройства, собранного своими руками, придется искать собственные решения.

Электропривод двери багажника: что нужно знать

Итак, автоматический багажник, несомненно, является очень удобным и практичным решением. На авто высокого класса можно открывать багажник с пульта (с ключа) дистанционно.

Также есть и более продвинутые решения, когда достаточно снять автомобиль с охраны и приблизиться к машине, поле чего провести рукой или ногой в области установки сенсора. В свою очередь, сенсор «улавливает» движение, посылает сигнал на сервомеханизм и багажник открывается без нажатия каких-либо кнопок на пульте или в салоне.

Само собой, такие решения сложные и дорогие. Если же рассматривать более простую схему, кнопка открытия багажника ставится прямо в салоне автомобиля, что исключает необходимость открывать его снаружи. Другими словами, багажник с кнопки позволит отдельно открывать замок багажника из салона, что в условиях непогоды и в ряде других случаев попросту незаменимо.

При этом можно отметить, что данное решение вполне возможно реализовать практически на любом автомобиле (например, электропривод багажника ВАЗ). Удобство заключается в том, что при нажатии на кнопку в салоне электропривод приводит в действие замок, крышка багажника открывается. Кстати, такой замок багажника не замерзает.

Проблема знакома владельцам ВАЗ и других авто, где нет возможности открыть крышку багажника из салона или дистанционно. При этом после мойки или в результате попадания влаги замок попросту обмерзает, что не позволяет открыть его ключом. В подобной ситуации приходится греть замок, использовать средства типа «антилед», загонять машину в теплый паркинг, укладывать багаж в салоне и т.п.

В свою очередь, именно электропривод зимой значительно облегчает и упрощает эксплуатацию авто. Если замок исправен, крышка багажника с таким приводом откроется в любом случае.

Еще обратим внимание на то, что можно приобрести как электрозамок багажника, так и купить электропривод багажника. При этом электропривод багажника купить и поставить можно без замены штатного замка, то есть устройство совместимо со стандартным замком

Это позволит открывать крышку багажника как стандартным способом, так и при помощи кнопки.

Рассмотрев особенности и преимущества, перейдем к устройству электропривода. Сразу отметим, электропривод и кнопка открывания багажника считаются простыми решениями. Если коротко, электропривод багажника – это механизм, который имеет электрический моторчик, пару 4-х контактных реле и шток-толкатель. Также среди компонентов выделяют предохранитель. В салоне ставится кнопка багажника, которая может идти как в комплекте, так и докупаться отдельно.

Что касается привода, в целом существует два типа привода, воздействующие на шток:

решение с электрическим мотором;
привод на магнитных пластинах;

Как показывает практика, первый вариант простой, наиболее выносливый, долговечный, надежный и распространенный, тогда как второй встречается намного реже. Причина — устройство магнитного привода сложное, в процессе эксплуатации часто возникают сбои и отказы. Общий принцип работы основан на том, что осуществляется взаимодействие с магнитными пластинами. Когда питание подается, реле «тянет» шток для открытия багажника.

Что касается электромотора, принцип похож на срабатывание центрального замка. Конструкция простая и надежная, при необходимости можно интегрировать даже в старый автомобиль («классические» модели ВАЗ и т.д.). Фактически, на мотор приходит сигнал с кнопки, он срабатывает, толкает шток и замок открывается.
