Зачем устанавливать динамики на подиумы

Первое и очевидное обоснование необходимости использования подиумов — с их помощью можно выдвинуть динамическую головку из штатного посадочного места, если она туда не входит по глубине. Однако это не единственная причина.

Чтобы любой динамик зазвучал, ему необходимо правильно рассчитанное акустическое оформление и жёсткое основание, призванное гасить паразитные вибрации.

В домашних и сценических системах используют тяжёлые, жёсткие корпуса, выполняющие сразу обе функции. Для автомобильных систем подобным образом изготавливают сабвуферы.

Акустическое оформление среднечастотных динамиков и «мидбасов» образуют элементы конструкции автомобиля. В этом случае в роли внутреннего пространства звуковой колонки выступают полости за обшивкой.

Во время работы автомобильная акустика испытывает значительные вибрационные нагрузки. Если их не гасить, они передаются на панели обшивки и другие конструктивные элементы, выполненные, как правило, из довольно тонких материалов. Эти колебания искажают звук.

Задача подиумов — принять вибрации на себя и погасить их. Не допустить распространения паразитных колебаний.

Что нужно знать про подиумы

У подиумов акустических много достоинств. Если просто установить динамик, например, в дверь автомобиля, то без подиума звучание будет недостаточно четким.
Подиум очень легко крепить, поскольку не обязательно прорезать железо в двери. Зато благодаря подиуму исчезнут различные призвуки, добавятся низкие частоты, улучшится прозрачность звука, так любимая знатоками и профессионалами.

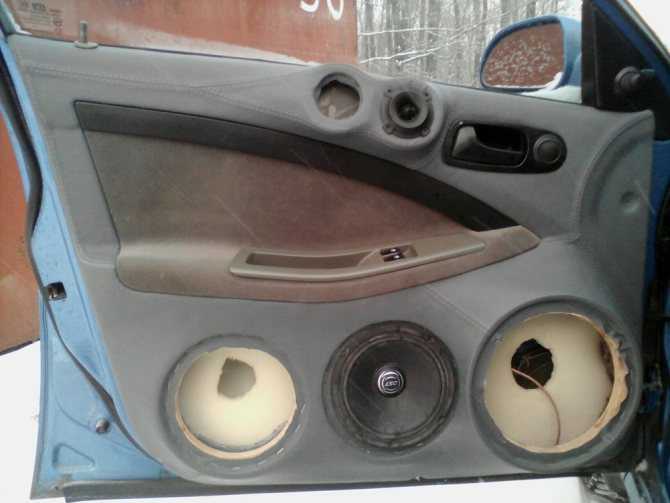

Акустические подиумы на daewoo nexia

Желая установить более качественную акустику, владелец автомобиля часто сталкивается с проблемой. Дело в том, что хорошие акустические колонки бывают большими и на многих автомобилях просто нет предусмотренных мест под них. Многие по это причине изготовляют подиумы своими руками и корректно их устанавливают.

Примечание. Одним из секретов установки подиумов в автомобиль является жесткое крепление динамика. Чем прочнее он будет сидеть в подиуме, тем качественнее будет звук и тем паче, будет выше тембральная окраска. Для обеспечения жесткости подиумы сажают на акустические полки, но самостоятельно используют редко.

Динамики, установленные в готовые подиумы, дают совершенно иное звучание, чем если бы они играли без них:

Подиум лучше всего делать из дерева, так как именно этот материал акустически сочетается с металлом каркаса автомобиля.
Подиум позволяет решить технические вопросы, связанные с установкой динамиков. Но это не единственное его преимущество. Благодаря подиумам в машине создается объемный звук.

Подиум акустический под классику

Помимо исконно акустических задач, подиумы способны решить и эстетические. В частности, применение подиума очень красиво, так как он всегда вписывается в дизайн салона автомобиля, если учтены, конечно же, цветовые тона и материал обшивки.
Подиумы позволят подчеркнуть нестандартные и оригинальные динамики или напротив, скрыть от посторонних глаза не слишком привлекательную внешне акустику.
Подиумы можно делать не только из дерева, но и из стеклопластика или углеволокна.
Подиумы можно отделать различными материалами: карпетом, искусственной кожей, алькантарой и т.д.

Подиумы под 13 динамик своими руками

Динамики такого размера размещаются обычно в передней части салона. Основой конструкции является 10 мм фанера. Хорошо если имеется материал с пропиткой. Такая фанера не будет расслаиваться, и подиум будет служить долго. Сначала из многослойной фанеры, с помощью лобзика выпиливаются установочные кольца соответствующего диаметра и основание. Два кольца образуют полый цилиндр, который будет посадочным местом для громкоговорителя. Кольца и основание соединяются не соосно, а так чтобы диффузор акустической системы был направлен в требуемую сторону. Это достигается смещением вертикальных направляющих на нужный угол.

Направляющие выпиливаются из той же фанеры и фиксируются саморезами. Для того чтобы соединение было более прочным в точку соединения добавляется немного эпоксидной смолы.Затем пустотелую конструкцию нужно заполнить монтажной пеной. В место установки динамика помещается свёрнутая в трубку плотная бумага. После полного высыхания монтажной пены бумага удаляется, а конструкция обрабатывается острым ножом и шкуркой для придания ей нужной формы. В качестве декоративного покрытия используется кожзаменитель. Его цвет выбирается с учётом дизайна салона автомобиля. Покрытие из искусственной кожи приклеивается клеем 88. Эту работу следует выполнять очень аккуратно, так как вторичная переклейка приводит к ухудшению внешнего вида конструкции. Громкоговоритель такого диаметра имеет маленькую мощность, поэтому для крепления подиума на место установки не требуется специального крепления.

Что это такое

Фактически каждый автомобиль штатно оснащается аудиосистемой. Некоторые из них предельно простые, другие продвинутые и мощные.

Являясь поклонником качественной и достаточно громкой музыки, штатные колонки зачастую удовлетворить потребности не могут. Потому принимается решение приобрести более солидные динамики. И тут появляется другая проблема. Крупные габариты оборудования могут мешать, если неправильно установить их на заднюю полку или в двери вашего ТС. То есть нужно разместить все так, чтобы динамики не мешали водителю и пассажирам, но при этом создавался максимально качественный и куда более чистый, чем раньше звук. И на помощь приходят подиумы. Они улучшают звучание и выводят даже штатную акустику на новый высокий уровень.

Подиумом называют базу или основу под динамики, за счет которой происходит фиксация в необходимом положении. То есть фактически это крепление, которое может использовать стандартно и практично в дверях, в салоне на задней полке или непосредственно в стойках.

Вмонтировав подиум, звучание становится глубже и насыщеннее, четко различаются высокие и соответственно низкие звуковые частоты.

У подиумов выделяют несколько довольно полезных возможностей и функций:

внешний вид улучшает визуальное восприятие акустической системы в авто;
улучшается качество работы динамиков;
повышается акустический комфорт в салоне;
подиумы служат как крепления для динамиков нестандартной формы;
конструкции удерживают на себе крупногабаритные устройства;
становятся украшением всего интерьера;
меняют восприятие человеком музыки в лучшую сторону.

Нужен вам подиум или нет, решайте сами. Тут следует учесть, что купить готовую конструкцию в Спб или любом другом городе, включая Алматы, не проблема. Но почему-то многие стремятся все сделать качественно и своими руками. Многочисленные самоделки на Drive2 прямое тому подтверждение.

Разновидности

Подиумы не делятся на задние или соответственно передние. Их классифицируют по размещению, и выделяют внутренние и соответственно внешние.

Ко внешним относятся крепления, которые устанавливаются прямо в салоне. Ярким примером можно назвать размещение на задней стандартной полке авто. Но чаще автомобилисты отдают предпочтение внутренним конструкциям, которые вставляются в двери. Они хорошо удерживаются и улучшают звучание.

Оба варианта можно с легкостью установить или купить под такие машины как:

ВАЗ 2110;
Форд Фокус;
Шевроле Нива;
Шевроле Лачетти;
Деу Ланос;
Лада Приора;
Ниссан Кашкай;
ВАЗ 21099;
Лада Калина;
Митсубиси Лансер и пр.

В автомобилях обычно уже имеются стандартные штатные, то есть заводские динамики или хотя бы крепежные отверстия для них. Размеры и сами формы зависят непосредственно от конкретной марки ТС. Отечественные автомашины обычно имеют динамики со стандартным диаметром 13 см, а на иномарках встречаются 10 см, 16 см, 16.5, 20 и даже 25 см. Также крайне востребованы подиума 6×9.

Для дверей применяются динамики, имеющие овальные или не менее распространенные круглые формы. В зависимости от того, какая у вас машина, нужно учитывать форму при подборе динамика. Хотя в действительности допускается использование любых форм. Ведь главной задачей подиума является обеспечение надежной и крепкой фиксации. Именно это дает звуку объем и улучшает чистоту.

Рекомендуем: Правильная замена барабанных тормозов на дисковые

И если вы до сих пор думаете, делать самому или покупать, советую изучить ассортимент готовой продукции, поискать подиумы в задние или передние двери под свой автомобиль, сопоставить цены и решить.

Самодельные конструкции обойдутся дешевле. Но тут придется хорошо поработать, взять изготовление в свои руки и постараться добиться максимального результата. Иначе вас ждет разочарование.

Что такое подиум для динамиков?

Если вы решили обустроить свой автомобиль подиумами, то наверняка знаете, для чего они нужны. Во-первых, эти элементы позволяют обеспечить более четкое звучание трека, при этом избавив его от призвуков. Во-вторых, благодаря им улучшится прозрачность звучания и добавятся низкие частоты. В-третьих, если вы приобретаете хорошую акустику, то колонки, как правило, имеют нестандартные разъемы, соответственно, подиумы под динамики 16 дюймов или других размеров позволят решить эту проблему. В целом благодаря этим элементам обеспечивается более объемное звучание, что не может не радовать меломанов (автор видео — канал Romanautoreview).

Оформление скелета

Закрепленные кольца необходимо обтянуть плотной тканью. По периметру ткань закрепите степлером. Внутрь вырезанного кольца можете положить небольшой по весу предмет

Важно хорошо натянуть ткань, что придаст всей конструкции большую крепость впоследствии. Места соприкосновения ткани и колец можете обработать Супер клеем, что также положительно скажется на прочности;
пропитайте ткань полиэфирной смолой. Учтите, что смола лишь по истечении несколько минут вступает в реакцию с отвердителем

Обязательно соблюдайте пропорции. Оставьте карты на несколько часов для высыхания смолы;
после высыхания замешайте новую порцию смолы. Предварительно смочив поверхность подиума, наложите по периметру стекломат. Места, в которых подиумы переходят в дверную карту, должны быть обработаны наждачкой. Стекломат, как и стеклоткань, необходимо улаживать кисточкой. Следите за тем, чтобы на поверхности не оставалось пузырей воздуха;
для прочности уложите с каждой стороны по одному слою плотного стекломата. Дождитесь полного высыхания каждого из слоев;
счистите бугры засохшей смолы наждачкой;
уложите еще слой стекловолокна плотностью 150 грамм/кв. м. А затем еще слой плотностью 600 грамм/кв. м.

Учтите, что смола лишь по истечении несколько минут вступает в реакцию с отвердителем. Обязательно соблюдайте пропорции. Оставьте карты на несколько часов для высыхания смолы;
после высыхания замешайте новую порцию смолы. Предварительно смочив поверхность подиума, наложите по периметру стекломат. Места, в которых подиумы переходят в дверную карту, должны быть обработаны наждачкой. Стекломат, как и стеклоткань, необходимо улаживать кисточкой. Следите за тем, чтобы на поверхности не оставалось пузырей воздуха;
для прочности уложите с каждой стороны по одному слою плотного стекломата. Дождитесь полного высыхания каждого из слоев;
счистите бугры засохшей смолы наждачкой;
уложите еще слой стекловолокна плотностью 150 грамм/кв. м. А затем еще слой плотностью 600 грамм/кв. м.

После засыхания обрежьте лишние куски стеклоткани. Финальную форму изделию придает шпатлевка. Желательно использовать специальную шпатлевку для пластика. Дальнейшая обработка ничем не отличается от обычной подготовки детали к покраске. Весь необходимый теоретический материал вы можете найти в разделе «Покраска».

Для чего нужно делать своими руками подиумы для динамиковв автомобиле. На этот вопрос имеется несколько ответов. Подиум для динамических головок нужен в том случае, когда автовладелец собирается изменить конфигурацию акустических систем. Это может включать увеличение количества громкоговорителей или установку новых, более мощных устройств, размеры которых не позволяют разместить их на старых посадочных местах. Кроме того сделав подиум под динамики своими руками, можно выбрать любое направление звукового потока динамика. Его можно направить вперёд, вверх или на пассажиров заднего сидения.

Установочные конструкции для громкоговорителей делятся на внутренние и наружные. Внутреннее посадочное место размещается на двери, передней панели или потолке салона. Внешние подиумы предназначены для установки динамиков большой мощности и имеют более тяжёлую конструкцию. Посадочные места для динамиков должны отвечать определённым требованиям. Элементы конструкций не должны препятствовать свободной циркуляции воздуха внутри акустического пространства, иначе это создаст помехи при воспроизведении низких частот. Перед диффузором не должно быть «тоннеля», что заметно ухудшает качество звука.

Акустика в передние двери Лада Гранта

Установка динамиков в двери Granta позволяет не зависеть от типа кузова – колонки в дверях не требуют акустической полки. Значит, поставить динамики в седан и хетчбек можно по одному принципу.

Здесь говорим только про акустику. Как установить магнитолу в Гранту читайте здесь.

В нелюксовых комплектациях карты дверей даже не имеют отверстий под динамики – только перфорацию в пластике.

Подготовительные работы

Прежде чем начать саму установку, разберемся с подготовкой автомобиля. Для этого:

Разбираем дверь: демонтируем ручку (поддеваем и снимаем накладку, выкручиваем 2 винта), наконечник концевика, два винта снизу двери, преодолевая сопротивление фиксаторов-пистонов тянем карту двери на себя и снимаем ее с двери;
Проводим шумоизоляцию двери: в теплое время года либо в отапливаемом гараже покрываем вибропластом все доступные части двери. Подойдет вибропласт StP М2, при нанесении на дверь обязательно прогревать его строительным феном и прокатывать прижимным роликом;
При наличии теплозоляционного материала Сплэн – покрываем им внутреннюю часть карты двери. Это позволит дополнительно скрыть шумы от двери в собранном состоянии;
Готовим проставки, если таковые потребуются для установки 16-см динамиков – подробно о них далее по тексту;
Заменяем заводские клеммы на акустическом проводе в двери на нормальные (чаще в комплекте с динамиками идут хорошие клеммы) – для этого просто обрезаем ненужные разъемы и крепим к проводке нужные нам клеммы. Достаточно качественной скрутки с термоусадкой;
Если в картах дверей нет отверстий под динамики, готовим их. Оптимально будет поставить заводские сетки для акустики, которые устанавливаются на люксовые версии Гранты и Datsun OnDo.

Артикул сеток для заказа онлайн: передняя левая — 21906102097, передняя правая – 21906102096.

Заводские сетки встают вровень с картой двери и позволяют нормально открывать бардачок.

Установка динамиков в передние двери Granta

Штатная акустика в Гранте – 13 сантиметровые колонки. Они не дают хорошего звука, но легко ставятся в заводские отверстия под колонки без лишних манипуляций. Порядок действий с ними простой:

подсоединить акустические кабели, соблюдая полярность;
зафиксировать винтами в штатных местах в металле двери либо непосредственно на карте двери;
установить сетки (в простонародии – грили).

Важный минус – центр посадочного отверстия и места под гриль не совпадают. Значит, при установке с комплектными грилями, те будут выглядеть несимметрично и коряво.

Штатная акустика чаще всего не дает сочного звука и при установке со своими сетками выглядит убого.

Как поставить 16см колонки с проставками

В погоне за звуком логично поставить 16 см. колонки. Здесь появляются все минусы конструкции АвтоВАЗа – динамики либо не центрируются, либо не дают опускаться стеклу, либо мешают крышке бардачка.

Зачем нужны проставки? Чтобы не резать дверь – если вы не поставите акустику в проставочные кольца, придется крепить ее к металлу двери. Это чревато необходимостью резать саму дверь, чтобы динамик влез, и опасно для стекла.

По этой причине изготовленные из фанеры кольца под динамики крепят на металл двери, и уже к ним саму колонку.

Если делаете проставки самостоятельно, помните: НЕ фанера может лопнуть при установке. Слишком большая толщина (более 10 мм) не даст поставить штатные сетки динамиков от Лады.

Порядок действий такой:

делаем либо покупаем проставки под динамики – толщина 10 мм, материал фанера;
вырезаем отверстие под динамик в карте и отмечаем по нему место установки;
ставим проставку на 4 самореза;
в нее устанавливаем колонку – соблюдаем полярность!;
устанавливаем карту + ставим штатную сетку, чтобы не мешалась бардачку.

Если при установке проставка лопнет, это чревато дребезгом из двери во время езды.

Какие колонки лучше поставить в передние двери вместо штатных динамиков

Рекомендуем модель Pioneer TS-G1733I. При цене порядка 2 тысяч рублей они свободно ставятся через проставки в двери Гранты без резки металла и не мешают стеклам. Простота установки сэкономит нервы и время.

Динамики легко прокачиваются магнитолой без усилителя, дают средний басс. Не компонентная акустика!

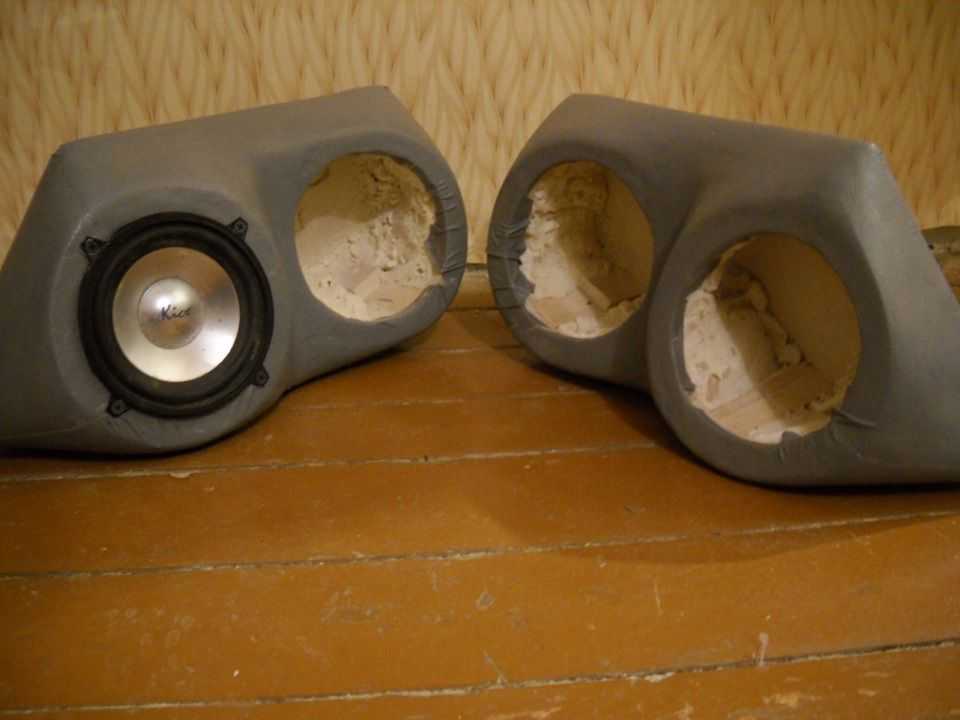

Изготовление и установка подиума в автомобиль

Акустический подиум под УАЗ Патриот

Прежде всего, владелец транспортного средства, проникнувшись идеей монтажа подиума в свой автомобиль, должен найти для него подходящее место.

Форма подиума

После того, как он определится с местом, ему надо будет подумать о форме подиума, которая, как известно, может быть разной, благо творческая фантазия человека ничем не ограничена. Но первоочередной задачей должна выступать не только эстетическая составляющая формы будущего подиума, но и практическая.

Изготовление подиумов под акустику самому

После того, как форма продумана, нужно сделать следующее:

Взять лист картона.
Нарисовать понравившуюся форму, с учетом ее практичности.
Вырезать острыми ножницами.

Площадка под динамик

Основа под динамик не менее важна, чем форма:

Измеряем размеры динамика для автомагнитолы и его защитной сетки.
Рисуем кольцо на картоне, учитывая тот факт, что диаметр внутреннего кольца должен соответствовать диаметру посадочного места динамика. Что же касается внешнего диаметра кольца, то он должен равняться диаметру защитной сетки.
К диаметру кольца надо прибавить еще 5-7 мм для декоративного кольца.
Картонный макет формы переносим на фанеру и обводим.

Выпиливаем две формы.
То же проделываем с кольцами, также изготовляемыми из фанеры. Декоративное кольцо нужно будет приклеить к основанию и для надежности приколотить на маленькие гвоздики. Вот, что должно получиться.

Заготовки под подиум

Сборка подиума

Итак:

Кольца нужно будет зафиксировать к основанию с помощью проставок. Делаются они из любого подходящего материала. Подойдут, к примеру, брусья или жестяные ножки. Но лучше всего сделать их из рейки подходящего размера.

Наполнение подиума

Подиум почти готов. Теперь его надо наполнить чем-нибудь. Следует знать, что чем жестче будет каркас, тем лучше. Обычно используют монтажную пену, но и она считается не слишком прочным материалом, хотя работать с ней удобно. В качестве хорошего материала профессионалы советуют использовать эпоксидную смолу, но не каждый с ней сможет работать. Рассмотрим наполнение каркаса подиума все же с помощью монтажной пены, которой можно придать любую форму.Что касается эпоксидной смолы, то ее мы используем позже:

В кольцо вставляем подходящий кулек, сделанный из бумаги или картона, чтобы не расходовать лишней пены. Можно использовать вместо этого и пустое ведерко от майонеза и т.д.
Пену наносим ровными слоями, начиная от основания кольца.

Наносим монтажную пену

После высыхания пены вырезаем все лишнее.

После этого нужно вооружиться наждачной бумагой и начать процесс шлифовки изделия.
Шкурим до идеального гладкого состояния поверхности.
Наносим на поверхность шпаклевку, которую следует заранее смешать с клеем ПВХ для предотвращения осыпания. Можно использовать и другой вариант: шпаклевку со стекловолокном.
Шпаклевку следует наносить тонкими слоями, давая им хорошенько просохнуть.
После того, как высохнет шпаклевка, опять же надо провести шлифовку наждачной бумагой.

Эпоксидную смолу размешиваем с отвердителем, следуя инструкции.
Наносим ровным слоем на поверхность самодельного изделия.
Сверху накладываем стеклоткань, разглаживаем его аккуратно, чтобы не осталось складок и материал полностью обхватил изделие.
Опять же пропитываем эпоксидной смолой и оставляем высыхать.
После этого излишки стеклоткани вырезаем, а с помощью той же шкурки устраняем подтеки от клея.

Обтягивание самодельного подиума

Идеальным материалом для обтягивания нашего подиума может стать искусственная кожа. Она по свойствам и внешнему виду схожа с дверной обивкой. Обычно натягивание должно проходить от кольца к концам изделия. Каждая из сторон подиума должна быть неоднократно перетянута. В этом деле строительный фен может стать хорошим помощником. В конце кожа закрепляется степлером, а лишнее отрезается.

Последний штрих

Подиум готов. Теперь его надо установить в дверцу автомобиля.Обычно он крепится саморезами, которые вкручиваются с обратной стороны обшивки:

Берем готовый подиум и саморезами крепим к двери.
Прикручиваем ручки и все декоративные элементы.

Чтобы добиться идеального звучания нужно еще провести шумоизоляцию дверей специальными материалами, поглощающими звук. Кроме того, надо максимально грамотно выстроить акустическую сцену, путем подбора положения высоких частот на стойках у ветрового стекла. На этом все, процесс закончен. Инструкция по изготовлению и установке подиума своими руками будет вдвойне эффективна, если ее изучить вместе с фото и видео – материалами. Цена на хорошие подиумы в магазине всегда высокая, зачем же платить лишнее, если все можно сделать самостоятельно?

Обтяжка подиумов:

1. Вырезаем заготовку из винилискожи (с основой) с учетом растяжки, загибов и запаса

(основа) это: х/б материалл наклеен на тыльную сторону винила на стадии производства, рекомендуем именно х/б, а не синтетику, т.к. он лучше тянется.

2. Растяжка винила: обычно недорогой винил тянется в две стороны по ширине пог/метра, растяжку винила на изделии всегда распологаем по ширине изделия!, (если изделие обьемное), в противном случае врятли что то получится качественно

3. Нанести кисточкой клей на тыльную сторону винилискожи равномерным слоем

4. затем на изделие, ждем примерно 3-5 минут (звисит от температуры окружающей среды от +17 до +25С) , клей дожен высохнуть практически полностью

(при касании он не должент тянутся)

5. На стол лицевой поверхностью вниз, ложим винил, аккуратно на него (желательно с первого раза) изделие

6. Берем промышленный фен и начинаем укладывать винил

6.1 Нагреваем поверхность с клеем на виниле и на изделии одновременно( но не перегрейте винил — он может деформироваться) на небольшом участке

6.2 Сначала вытягиваем в местах где винил не «тянется», делим этот участок посредине, греем, тянем и прижимаем винил к изделию

6.3 Затем вытягиваем все остальное

7 Винил на тыльной стороне изделия можно приклеить такимже способом или прибить на скобы

Обтяжка пластмассовых деталей салона:

1. снимаем детали

2. обезжириваем (ацетон, растворитель, спирт этиловый)

3. зашкуриваем средней наждачкой лицевую поверхность и тыльную в местах загиба винила

4. далее по технологии обтяжки подиумов (описано выше)

Обтяжка потолка:

Обтяжку потолка на клей JOWAT можно делать различными видами отделочных материалов, такими как: карпет, бархат, флис, алькантара, флок, винил на основе, др., для экономии, равномерного нанесения клея и скорости работы мы рекомендуем использовать краскопульт, в крайнем случае клей можно нанести и кисточкой .

Например при наклеивании бархата, карпета (легко впитывающих материалов) ни в коем случае не мажьте клеем сам материал , в этом случае клей проступит на лицевую поверхность, небольшими участками, примерно 40х30 см мажем потолок

(естественно в снятом положении) так чтобы не было капель (потолок как правило имеет ворсистую поверхность и легко впитывает клей, поэтому не старайтесь пропитать его насквозь) слегка прижимаем (можно использовать поролоновый валик) на еще невысохший клей отделочный материал, для того чтобы клей попал на тыльную поверхность отделочного материала и не выступил на лицевую, затем сразу же поднимаем, за материалом потянутся «паутинки» клея (если «паутинок» нет- значит клей уже высох или его нанесли слишком мало, в этом случае нанести клей еще раз) и прижимаем обратно, аккуратно разглаживая. Фен при наклейке паропроницаемых материалов можно не использовать т.к. клей высохнет самостоятельно.

При обтяжке потолка винилискожей (кожзам) используем технологию обтяжки подиумов, только, винил ложим на потолок, а не наоборот, наносить клей желательно краскопультом (делим потолок на 2 участка), если кисточкой, так как площадь обтяжки очень большая, делим еë на 3-4 участка, каждый мажем поочередно, ждем, греем, прижимаем. Не грейте линию сгиба винила ( в этом случае винил может дать «трещину» на лицевой стороне или при нагреве феном придерживайте винил так, что бы на нем не было резких изгибов . Клеить начинаем с узкой (передней) стороны потолка, от средины в стороны.

Инструкция по изготовлению и установке

Перед тем, как сделать подиумы в домашних условиях, нужно учесть несколько моментов. В первую очередь учтите, что эти устройства должны быть выполнены из дерева, поскольку именно этот материал хорошо сочетается в акустическом плане с железным кузовом авто. Если у вас имеется полка под магнитолу, в нее также можно установить деревянные подиумы.
