Дмрв ваз 2107

Замена датчика массового расхода воздуха

Сначала надо сказать пару слов о самом датчике. Я советую не экономить и брать бошевский, на проверенном сайте с отзывами. На клиентские машины пару раз брал пекар, были проблемы. Я беру эти датчики вот тут. Ни разу с ними не было проблем, На ВАЗ 2110, 2111, 2112 ДМРВ установлен на патрубке, который выходит из воздушного фильтра и идет во впускной коллектор.

1. Ослабьте хомут крепления гофрированного патрубка к датчику ДМРВ.

1. Снимите патрубок с датчика и отодвиньте его в сторону.
2. Нажмите на фиксатор разъема питания датчика и снимите его. Фиксатор выполнен в виде кнопки.

1. Открутите два болта крепления датчика к корпусу воздушного фильтра. Крепящие болты расположены по диагонали. Болты под головку на десять.

1. После того как открутили крепящие болты снимите датчик.

После демонтажа датчика обратите внимание на состояние уплотнительной резинки. Если резинка повреждена, то ее нужно обязательно заменить

Можно поставить рабочий датчик с поврежденной резинкой и эффекта от замены не будет никакого. Обороты будут плавать, так как будет подсос воздуха.

1. Установка датчика осуществляется в обратном порядке.

Заключение

Поломка ДМРВ может стать причиной серьезных неполадок в работе автомобильного двигателя. Поэтому каждый автовладелец должен следить за работоспособностью и помнить о сроке службы расходомера. Если в работе ДМРВ появляются первые признаки неполадок, можно попробовать промыть устройство, обычно это помогает на ранней стадии загрязнения.

• https://remontvazov.com/proverka-i-zamena-dmrv
• https://osensorax.ru/rashod-uroven/dmrv-vaz-2110
• https://carfrance.ru/proveryaem-dmrv-na-vaz-2110-multimetrom-svoimi-rukami/
• https://autocentrum.ru/articles/datchiki/18756-priznaki-neispravnosti-dmrv-vaz-2110-chistka-remont-i-proverka-datchika-massovogo-rashoda-vozduha.html
• https://auto-self.ru/priznaki-neispravnosti-datchika-dmrv-na-vaz-2110-kak-promyt-i-pochistit-svoimi-rukami/
• https://FB.ru/article/422090/chem-chistit-dmrv-sredstva
• https://ladafakt.ru/dmrv-vaz-2110-8-klapanov-inzhektor.html
• https://carfrance.ru/datchik-dmvr-vaz-2112-16-klapanov-priznaki-neispravnosti/
• https://www.syl.ru/article/207347/new_osnovnyie-priznaki-neispravnosti-dmrv-vaz
• https://zen.yandex.ru/media/id/5e26640d73034b00ad7f5751/diagnostika-i-ustranenie-neispravnostei-datchika-massovogo-rashoda-vozduha-dmrv-5e538a96fc020165b28c9691
• https://pol-z.ru/dmrv-na-vaz-2110-kak-proverit-nalichie/
• https://autorn.ru/vaz/2110/457-proverka-dmrv-vaz-2110-2111-2112.html
• https://555-shop.ru/remont/priznaki-neispravnosti-dmrv-vaz-2110.html

Замена ДМРВ

Для замены датчика своими руками, нужно приготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих шагов:

1. Сначала нужно выключить зажигание, открыть капот.
2. Затем нужно отсоединить минусовую клемму на аккумуляторе.

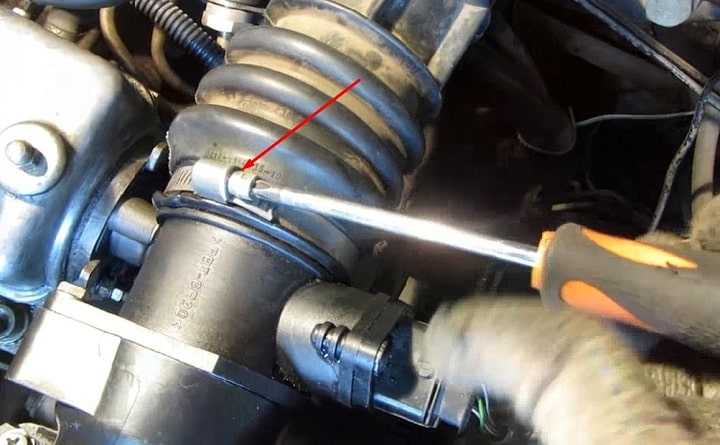

3. На следующем этапе нужно ослабить хомут, с помощью которого гофра присоединяется к ДМРВ.
4. Далее снимаем гофру с патрубка.
5. Затем нужно отогнуть гребенку и отсоединить разъем датчика.

Отсоединение разъема датчика Затем, воспользовавшись ключом на «10», нужно отвернуть крепежные болты датчика к корпусу воздухофильтра.

Теперь можно снять ДМРВ.

Установка датчика своими руками осуществляется в обратной последовательности.

Таким образом, если машина глохнет, имеет все признаки поломки ДМРВ, то перед тем, как начинать его ремонт, следует проверить уровень его сигнала, он не должен быть низким, выполнить полную диагностику машины и отремонтировать все неисправные узлы и детали.

Важно регулярно проходить техосмотр авто и выполнять вовремя техническое обслуживание, тогда детали и узлы будут служить дольше

Как снять ДМРВ на Приоре для очистки: инструкция по удалению загрязнений с датчика и ремонт ДТВВ

Если принято решение очистить ДМРВ на Приоре, тогда первым делом устройство необходимо демонтировать с автомобиля. После нужно извлечь непосредственно сам датчик, который встроен в цилиндрический корпус, и крепится с помощью двух саморезов. Казалось бы, что может быть сложного в том, чтобы выкрутить саморезы, и извлечь сам датчик расхода воздуха. Однако не все так просто, ведь крепится устройство при помощи саморезов со специфической формой граней шляпки, поэтому с их вывинчиванием возникают трудности. Ниже на фото показано, как выглядит шляпка самореза на ДМРВ Приора.

Это интересно! Специальная форма шляпки саморезов сделана для того, чтобы исключить вероятность доступа к рабочей части датчика. Любое вмешательство в конструкцию ДМРВ недопустимо, как заявляет производитель.

Подобрать биту из стандартного набора не получится, поэтому существует три способа решения проблемы:

• найти и заказать специальную биту или отвертку с соответствующей формой наконечника;
• выкрутить саморезы пассатижами;
• сделать надрезы или надпилы на шляпке, чтобы выкрутить саморезы отверткой (рекомендуется это делать только пилкой по металлу, но не болгаркой).

Естественно следует выбирать второй или третий вариант. Для этого подбираем оптимальный вариант пассатижей (по размеру) и вывинчиваем крепежные элементы. Ниже на фото показано, как это следует делать правильно.

Вывинчивать саморезы нужно аккуратно и не спеша, исключив вероятность сильных вибраций датчика. После откручивания саморезов можно приступать к извлечению устройства

После снятия важно не ронять его, так как малейшие удары могут привести к деформации рабочих элементов. Далее приступаем к непосредственной части очистки, что можно сделать при помощи баллончика с удлинительной трубкой или шприца с тонкой иглой. Чтобы выполнить очистку, не нужно разбирать блок, так как в ходе этих манипуляций можно повредить устройство, и кроме того, при обратной сборке, может быть нарушена герметичность

Именно поэтому, используя специальную жидкость, необходимо ею обработать кристалл и терморезистор (датчик ТВВ если имеются признаки его загрязнений). Причем нужно только распылить или полить их жидкостями, но не пытаться залазить внутрь канала (лабиринта) тканью или другими предметами, чтобы еще и дополнительно протереть. После обработки веществами, нужно оставить деталь на 30 минут, чтобы она тщательно просохла, а затем собрать и установить на место. Испытать в действии на автомобиле

Чтобы выполнить очистку, не нужно разбирать блок, так как в ходе этих манипуляций можно повредить устройство, и кроме того, при обратной сборке, может быть нарушена герметичность. Именно поэтому, используя специальную жидкость, необходимо ею обработать кристалл и терморезистор (датчик ТВВ если имеются признаки его загрязнений). Причем нужно только распылить или полить их жидкостями, но не пытаться залазить внутрь канала (лабиринта) тканью или другими предметами, чтобы еще и дополнительно протереть. После обработки веществами, нужно оставить деталь на 30 минут, чтобы она тщательно просохла, а затем собрать и установить на место. Испытать в действии на автомобиле.

Чтобы очистительная жидкость попала на кристалл, нужно распылять ее в отверстие, которое показано на фото ниже.

Не забывайте промыть сетку цилиндрического корпуса, в которой могло скопиться много пыли и мусора. Ее можно положить в ванночку со спиртом на время, чтобы очистить все имеющиеся загрязнения.

Если из строя вышел ДТВВ, место расположения которого показано на фото ниже, то его можно заменить, если известен номинал сопротивления.

Определить неисправность этого полупроводникового элемента можно, измерив его сопротивление. Ниже указаны пределы сопротивления в зависимости от температуры воздуха.

Если мультиметр будет показывать значение выше 100 кОм, значит, произошел обрыв цепи. Не стоит забывать, что наличие загрязнений на терморезисторе приводит к тому, что он начинает неправильно определять температуру. Если терморезистор неисправен, то его можно заменить, воспользовавшись паяльником. Терморезистор нужно выбирать по сопротивлению в зависимости от температуры, ориентируясь на таблицу выше.

Припаивать терморезистор нужно кратковременным касанием, чтобы не перегреть плату ДМРВ. После такого ремонта собрать деталь, и установить датчик на место.

Как проверить ДМРВ на ВАЗ 2110 мультиметром

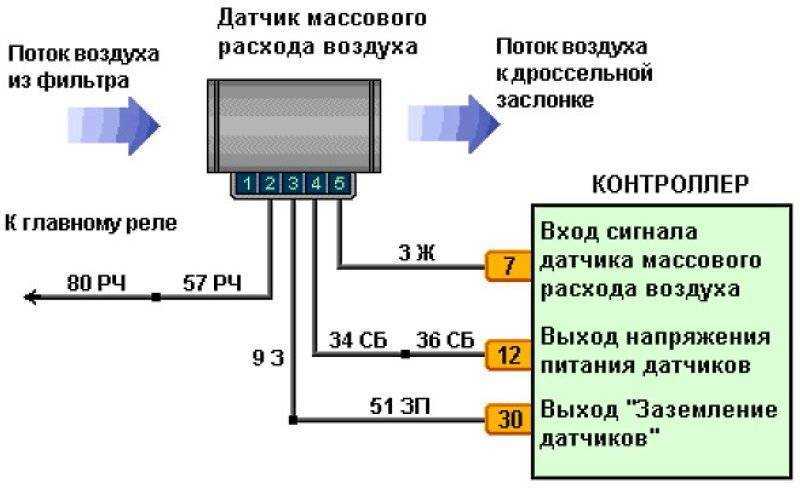

A. Проверка жгута проводов и контактов. На этом этапе тестируется взаимодействие ЭБУ и ДМРВ. Производится при снятом разъеме и положении ключа зажигания «ON». Необходимо знать распиновку коннектора датчика со стороны ЭБУ:

• Контакт № 1 не участвует в проверке.
• Контакт № 2 — питание 12 вольт. Отклонение даже на 0,5 вольта не допустимо.
• Контакт № 3 — «земля», масса.
• Контакт № 4 — питание датчика 5 вольт. Аналогично: отклонения не допустимы.

Б. Убедившись в целостности кабельного жгута и работоспособности ЭБУ, проверяем сигнальное напряжение на подключенном расходомере. Поворачиваем ключ зажигания в положение «ON», двигатель не заводим! Подключаем цифровой мультиметр к массе и контакту № 5 датчика расхода воздуха.

Мультиметр устанавливается в режим измерений 2 вольта с погрешностью 1/100 вольта. Данные показания точно свидетельствуют о состоянии расходомера, поэтому класс точности тестера должен быть высоким.

Если прибор показывает напряжение в пределах 0,99-1,02 В — ваш расходомер новый или в отличном состоянии.

Показания от 1,03 до 1,05 вольта допустимы, но ДМРВ скоро выйдет из строя. На таком датчике еще можно ездить, но качество топливно-воздушной смеси будет далеко от идеала.

Устройство ДМВР на ВАЗ 2114

Общая конструкция датчика состоит из двух нитей, выполненных из сплава на основе платины. Нити прогреваются электрическим током, при этом одна является рабочей, а вторая — контрольной. Рабочий элемент находится в потоке подаваемого в двигатель воздуха, который охлаждает деталь. По мере изменения температуры нити происходит рост или снижение сопротивления. Данные сравниваются с параметрами контрольного элемента, и на основе этого автоматически вычисляется количество прошедшего воздуха.

На более поздних моделях ВАЗ 2114 стали использоваться терморезисторы, обладающие повышенной долговечностью и точностью измерений. Именно такой датчик и применяется на ВАЗ 2114.

Где находится датчик массового расхода воздуха?

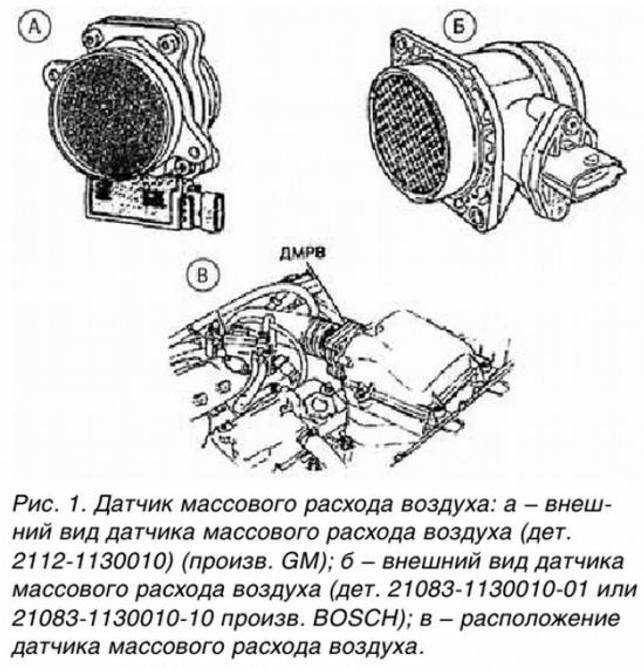

ДМРВ на ВАЗ 2114 размещается в воздушном тракте, расположенном за фильтром очистки воздуха. К датчику подведен жгут проводки, заканчивающийся штекером.

Место установки ДМРВ на мотор ВАЗ 2114

Конструктивные особенности датчика

На ВАЗ 2114 могут применяться ДМРВ отечественного и импортного производства. Конструкция устройств одинакова и соответствует приведенной ниже схеме.

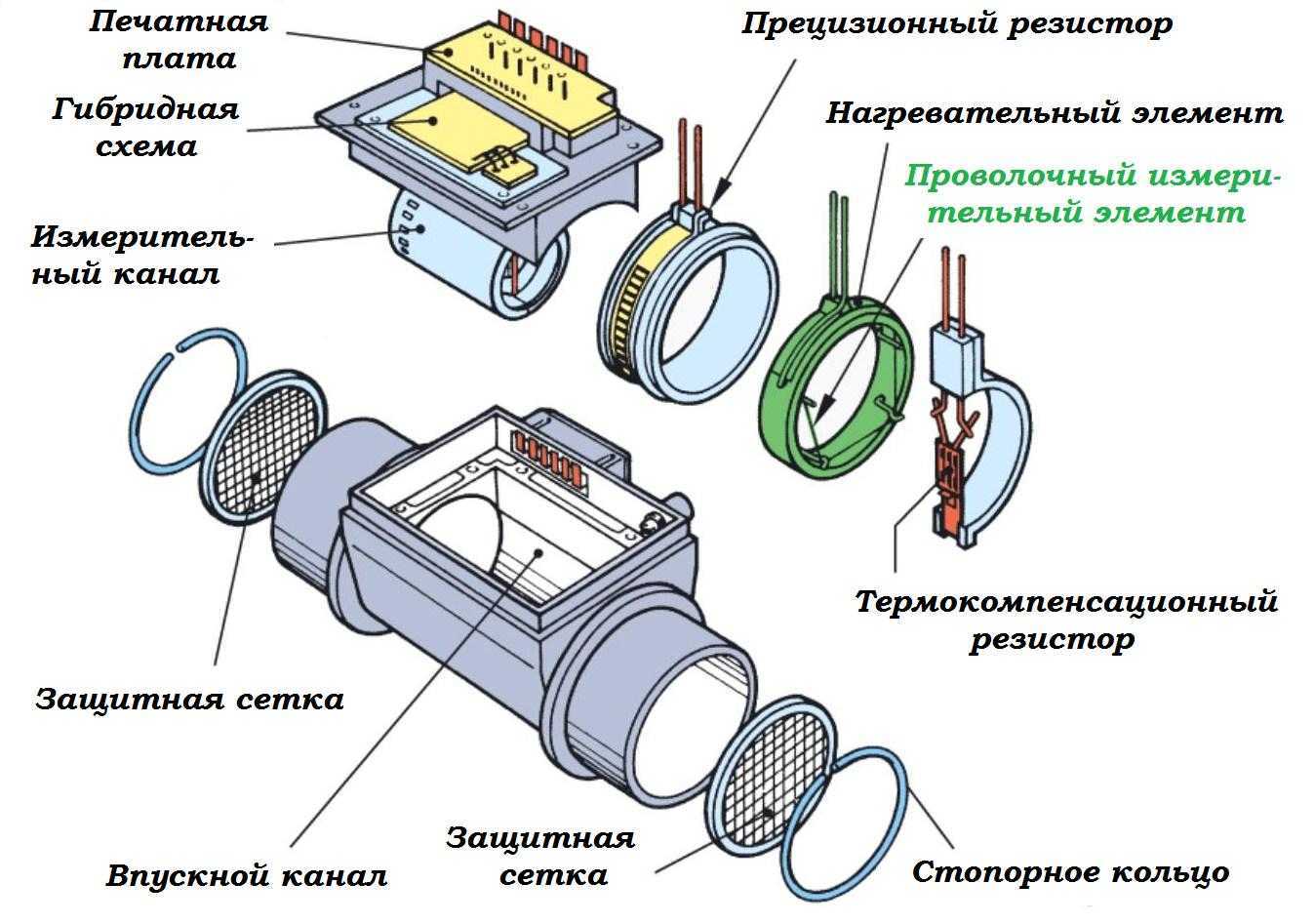

Конструкция ДМРВ ВАЗ 2114

В состав ДМРВ входят:

• 1 — колодка для подключения жгута проводки;
• 2 — контроллер работы датчика;
• 3 — измерительный элемент;
• 4 — внешний корпус;
• 5 — металлическая защитная сетка;
• 6 — направляющий дефлектор;
• 7 — крепление тела датчика к корпусу;
• 8 — направление потока воздуха.

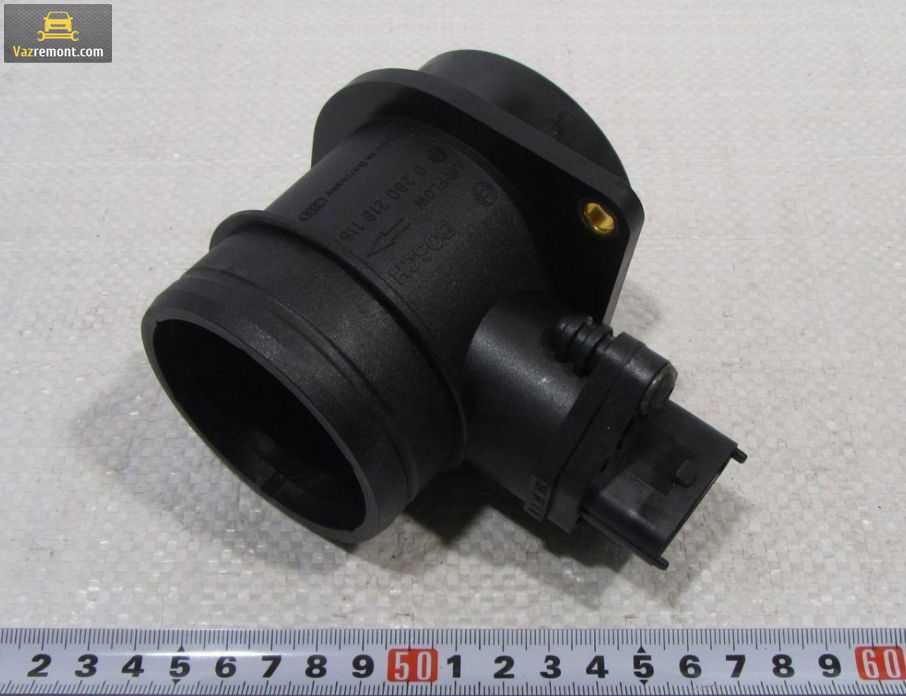

ДМРВ – датчики массового расхода воздуха

С первого взгляда вы конечно же не сможете определить, где здесь оригинал, а где подделка, что у ДМРВ, что у катушек зажигания

Но обратите внимание, что цветовая схема у оригинального BOSCH на всех упаковках одинаковая, и сами полоски BOSCH – одинаковые, и они одинаковой ширины, и расположены на одинаковом расстоянии. Это касается всей продукции BOSCH. Надписи BOSCH у них одинаковая

Надписи BOSCH у них одинаковая.

Чем отличается подделка

Если сравнить надписи на упаковке подделки, то вы увидите, что на оригинале три полоски, а на подделке – 2, то есть эта надпись большая и полоски шире.

Цвет подделки – как будто выгоревший, но опять же, с первого взгляда сразу не понять, где из них подделка, но нужно смотреть на некоторые факторы.

На обеих продукциях присутствует пиксельный код и присутствует голографическая наклейка, что на подделке, что на оригинале, но на оригинале он более четкий.

На обеих упаковках присутствуют наклейки

На оригинале BOSCH отсутствует надпись EAC, и обратите внимание, что на поддельной продукции тоже круглые края у наклейки. Раньше они были всегда квадратными. Заглянем внутрь

Оригинальная запчасть лежит в шуршащей бумаге, а поделка лежит в обычном пакете

Заглянем внутрь. Оригинальная запчасть лежит в шуршащей бумаге, а поделка лежит в обычном пакете.

Если взглянуть на сам датчик, то с первого взгляда может показаться, что без оригинала нельзя отличить. Но есть некоторые признаки, которые характерны только для оригинала. На оригинале надпись Сделано в Германии написана краской, а на подделке – выдавлена в пластмассе.

Характерная особенность оригинала датчика ДМРВ Бош в том, что у него есть такие спецболты со шляпкой, которые крепят сам датчик внутри корпуса. На подделке болты немножечко иные, уже не специальные, а просто обычные. В штекере датчика рядом с разъемами находятся два колодца. Окно каждого колодца выглядит как шляпка гвоздя. Это контакты для программирования гибкой платы чувствительного элемента ДМРВ.

На подделке же дно этого колодца просто запаяно, и нет контактов для программирования гибкой платы.

Если вскрыть крышки ДМРВ, то внутри мы видим датчики, сами чувствительные элементы датчика которые на оригинале изготовлены более качественное – литье пластмассы более качественное

Замена ДМРВ

Для замены ДМРВ ВАЗ 2110, нужна подходящая для данной модели деталь (новый датчик должен быть с той же маркировкой, что и старый). В плане подбора, выделяют три ценовые категории:

• датчики китайского производства (сравнительно недорогие);
• датчики средней ценовой категории от производителя АвтоВАЗ и некоторых зарубежных производителей;
• качественные и надежные, но достаточно дорогие импортные датчики;

При выборе нового датчика следует ориентироваться как на цену, так и на производителя (Siemens, Bosch и др.) В любом случае, ДМРВ ВАЗ купить можно в любом магазине автотоваров, учитывая финансовые возможности и личные предпочтения.

Сама замена ДМРВ предполагает демонтаж старого устройства и установку нового. Процедура довольно простая, доступна каждому автовладельцу и может быть выполнена своим руками. Перед заменой датчика необходимо провести ряд подготовительных работ:

• купить ДМРВ с той же маркировкой, что и на корпусе старого датчика;
• подготовить необходимый набор инструментов, отвертки разных размеров, гаечные или торцевые ключи либо вороток с накидными головками;
• мультиметр (если в этом есть необходимость).

Общий порядок действий:

• поставить автомобиль на ровную площадку, подняв капот, снять минусовую клемму с аккумулятора;
• отключить разъем ДМРВ;
• ослабить крепежный винт гофрированного шланга с корпусом ДМРВ;
• ключом «10», отсоединив шланг, отвернуть два крепежных болта датчика с корпусом воздушного фильтра;
• снять старый корпус датчика и заменить на новый, установив его в порядке обратном снятию.

Обратите внимание, после ремонта необходимо сделать пробный выезд для проверки динамики и мощности. Также может потребоваться замена воздушного фильтра, если имеющийся фильтрующий элемент слишком грязный. Еще рекомендуется перед сборкой продуть корпус воздушного фильтра компрессором

Еще рекомендуется перед сборкой продуть корпус воздушного фильтра компрессором.

Как проверить самостоятельно ДМРВ

Признаки неисправности датчика массового расхода следующие:

• горит сигнальная лампа «check engine» на панели приборов;
• плавающие холостые обороты при исправном регуляторе холостого хода;
• при равномерной нагрузке нет плавности хода автомобиля;
• запуск двигателя затруднен (при наличии иных неисправностей – невозможен);
• немотивированно вырос расход топлива;
• ощутимая потеря мощности (особенно заметно под нагрузкой).

ДМРВ Siemens VDO, установленный на автомобилях ВАЗ 2107, отличается высокой надежностью, однако он может казаться неисправным по причине внешних воздействий. Например, загрязнение, попадание воды или масла в измерительный канал или нарушения электропитания. Поэтому проверка ДМРВ ВАЗ 2107 для двигателя инжектор начинается с осмотра датчика. Его необходимо снять.

• скидываем с аккумулятора минусовую клемму;
• отпускаем хомут крепления и отделяем патрубок впускного коллектора от фланца датчика ДМРВ;
• аккуратно отсоединяем разъем питания и управления (от температуры пластик фиксаторов становится хрупким);
• откручиваем крепежные элементы и снимаем датчик с корпуса воздушного фильтра.

Осматриваем внутреннюю полость и сенсоры. Проводники и крепеж элементов не должны иметь визуальных повреждений, на поверхности отсутствует пыль, влага и масляные пятна.

Корпус также не должен иметь повреждений, трещин, сквозных потертостей.

Разумеется, имеющиеся загрязнения необходимо удалить. Полости измерительного канала продуваются сжатым воздухом.

Можно воспользоваться специальными спреями (только не карбклинером или WD-40!) для прочистки расходомеров. После очистки необходимо устранить причину появления грязи. Чаще всего мусор в ДМРВ попадает из несвоевременно замененного воздушного фильтра.

Ремонт ДМРВ

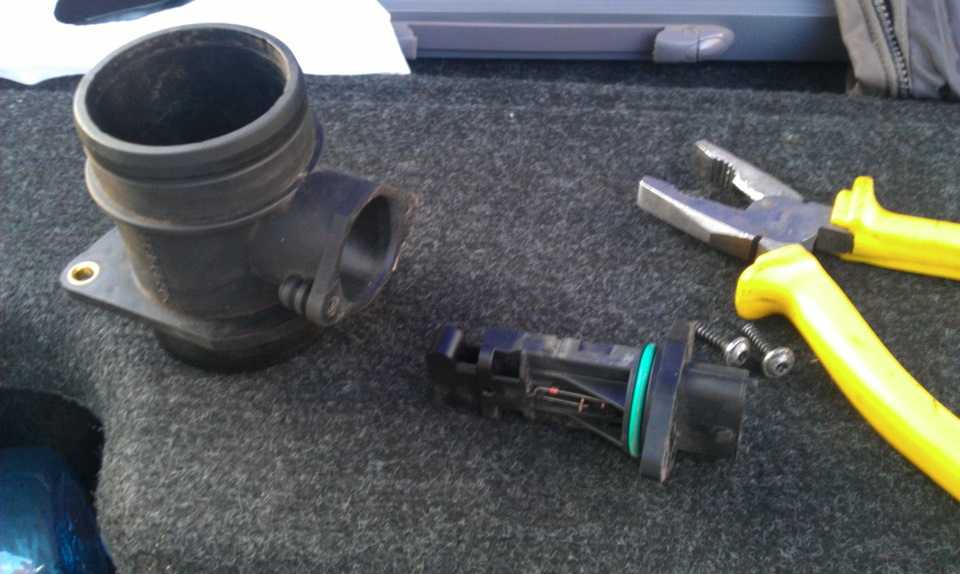

Снятый ДМРВ

Любой загрязнитель снижает теплоотдачу платинового термодатчика и делает его показания неправильными. Проверять точность работы в таком состоянии бессмысленно, и многие специалисты СТО меняют его на новый, не утруждая себя чисткой и проверкой прибора. Но в большинстве случаев процедура удаления грязи с платиновой поверхности оригинального датчика имеет смысл, так как стоимость нового устройства достаточно высока.

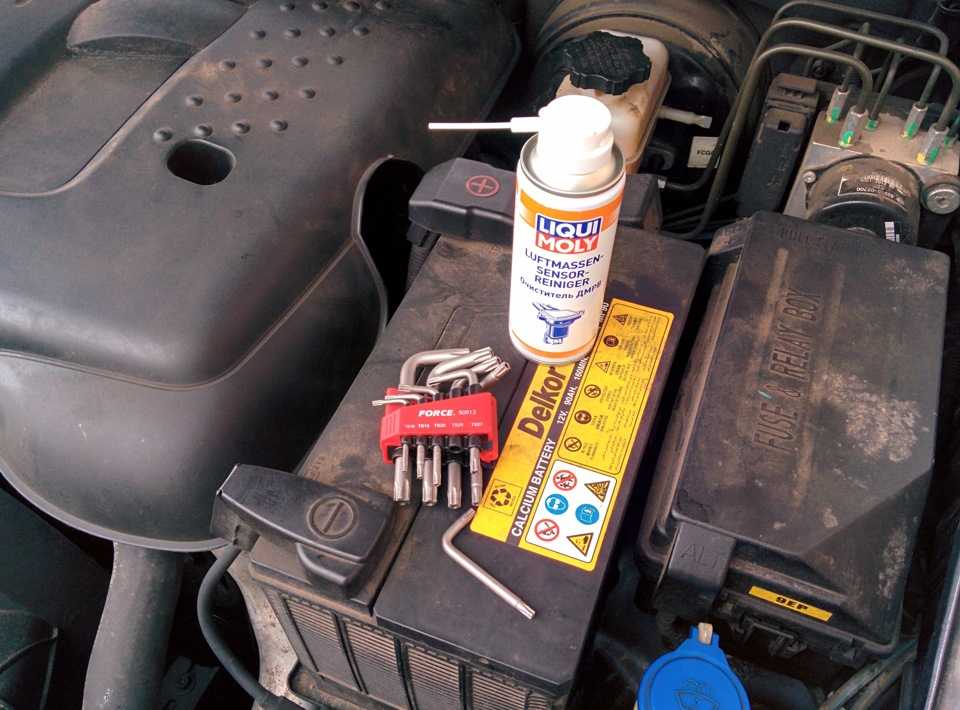

Жидкость LIQUI MOLY

Для этого используется жидкость в аэрозольном баллончике, применяющаяся для чистки карбюраторов. Перед началом процедуры ослабляют хомуты крепления, и датчик снимают с трубы воздуховода. Платиновую подложку аккуратно извлекают, отвернув пару винтов «звездочкой». Металлокерамику или тонкую проволочку обрабатывают средством, не касаясь детали руками. Расход жидкости и количество обработок выбирается по собственному усмотрению.

Альтернативной смесью для очистки может выступать раствор спирта и ацетона, который продувают вместе со струей очищенного сжатого воздуха. При обнаружении после разборки датчика черных пятен или сильной эрозии рабочей части, ее замачивают на несколько часов в ацетоне методом прикладывания к поверхности на несколько часов пропитанного тампона. После чистки и сборки прибор проверяют мультиметром. Часто работоспособность ДМРВ восстанавливается, хотя и на минимальном уровне.

Как проверить ДМРВ частотного типа

Рассмотрим на примере Citroen Peugeot 1.6 HDI дизель. Аналогичный четырех проводной MAF-sensor стоит на моделях, показанных ниже.

Для проверки понадобиться диагностический сканер или мультиметр поддерживающий данную функцию.

Распиновка датчика:

1. Выводной сигнал датчика температуры на впуске.
2. Масса.
3. Не задействован.
4. Напряжение бортовой сети +12В.
5. Частотный сигнал с датчика.

Подключаем:

• Второй Pin – «масса»
• Пятый Pin – выходной сигнал.

В состоянии покоя при включенном зажигания выходная частота должна быть 5 кГц.

После запуска мотора на холостых частота должна уменьшиться варьировать от 1.02 до 3.3 кГц. Для каждого частотного ДМРВ таблицы частоты.

Как проверяют датчик в Калине?

Как проверить ДМРВ? Выполнить диагностирование возможно в собственноручном режиме в условиях обычного гаража.

Здесь на помощь придут нижеуказанные способы.

1. Отключаем датчик воздуха и запускаем мотор. ЭБУ в данном случае переходит на функционирование по аварийной программе. Приготовление топливовоздушной смеси осуществляется только в соответствии с положением заслонки в дроссельном узле. Начинаем движение и ощущаем изменение динамики в положительную сторону. Вердикт – замена датчика!
2. Альтернативная версия прошивки бортового модуля управления двигателем. Возможно, прошивка ранее заменялась и владельцу Лада Калина неизвестно о том, что именно в ней «зашито» на случай активации аварийной программы работы мотора (с отключенным ДМРВ). В таком варианте под упор заслонки подкладываем пластину, обладающую толщиной 1 мм. Обороты, естественно, поднимутся. Снимаем в этот момент «фишку» с разъема на датчике. Если наблюдается остановка мотора, то виновата сама прошивка, вернее, шаги регулятора ХХ для аварийного режима.

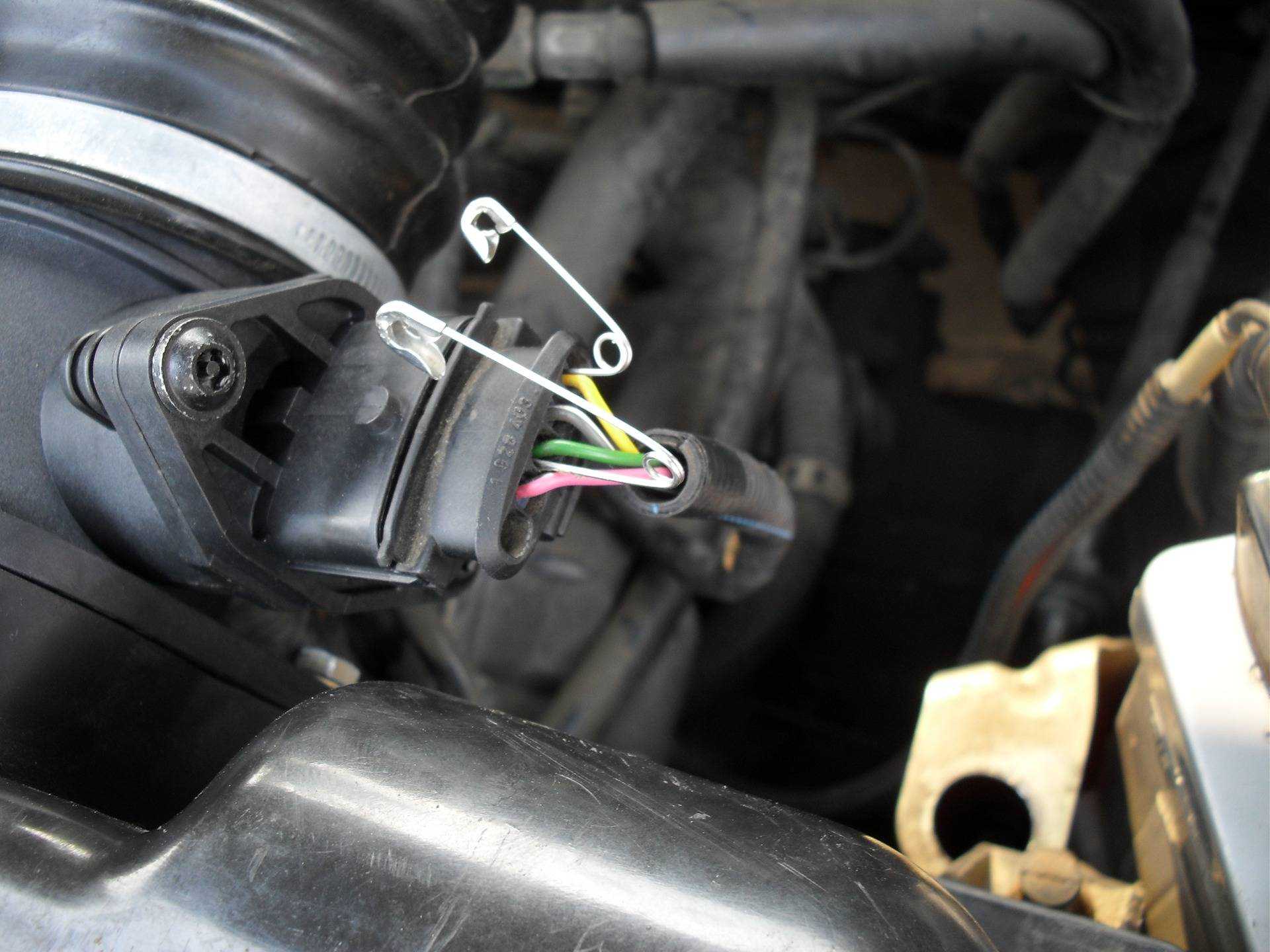

3. Измеряем напряжение на выводах подключенного ДМРВ. Мультиметр переводим в диапазон с пределом в 2 Вольта. Включаем зажигание и выполняем замер. Отсутствие неисправности будет подтверждено значением напряжения 1,01-1,02 В.
4. Осматриваем визуальным методом. С помощью отвертки демонтируем хомут и гофрированный патрубок системы подачи воздуха в коллектор. Снимаем сам датчик и смотрим на его внешнее состояние. Исключено присутствие следов влаги и царапин. Если датчик воздуха покрыт пленкой масла, то подозреваем мотор на предмет износа его элементов или системы вентиляции картера.

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового двигателя ВАЗ 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Причины поломки

Вот список основных причин, по которым датчик MAF разбивается или не работает неправильно:

• Завтрак (взрыв) термистор или повреждение стебля на путях. В частности, это заболевание характерно для модели датчика HFM-5. Это может быть результатом натурального потребления или внезапного скачка напряжения (сбой генератора и т.д.). Проводные устройства в среднем поддерживают примерно 150000. Авто путешествие.
• Нет напряжения — прерывание сигнала или операционная электрическая цепь, датчик не подключен, окисляющий контакты.
• ЭБУ поврежден.
• Неправильное обслуживание. Расходомер считается необслуживаемому устройством и заменяется в качестве полного устройства. Потому что это дорого, многие люди пытаются убрать его, например Ват, что является ошибкой. Для этого используйте сжатый воздух или специальные жидкости (карбоцелер, специальныеОчиститель ДМРВ или другой спиртосодержащий продукт).

Косвенные причины:

• Заклинивание дроссельной заслонки в результате ее загрязнения — в этом случае датчик вроде исправен, но информация передается в ЭБУ некорректно.
• Забит воздушный фильтр.

Функционирование оборудования

За 1 такт соотношение объема впускаемого бензина и воздуха составляет 1 к 14. При подобных обстоятельствах мотор выполняет идеально свою работу. При неблагоприятных обстоятельствах прослеживается перерасход горючего или снижение мощности. Особенность функционирования датчика состоит в измерении попавшего воздуха, а после, он должен проинформировать об этом бортовому компьютеру. Вследствие получения данных, компьютер устанавливает количество горючего, которое нужно предоставить двигателю. Вы самостоятельно можете распоряжаться поступающим воздухом. В период усиленного нажатия на акселератор, количество прибывающего воздуха увеличивается. Если датчик функционирует бесперебойно, то топлива будет намного больше. Из этого следует, что при медленной поездке без рывков потребление воздуха будет меньше, а совместно с ним снизится и потребление бензина. Итак, переходим к строению. Платиновый кабель диаметром в семьдесят мкм можно увидеть внутри измерительной трубки, а вот дроссельная заслонка расположена перед ним. Ранее по окончанию работы, провод всегда загрязнялся, в связи с этим производители разместили в электронный блок управления функцию нагревания проводов. С течением одной секунды после отключения мотора нагревается поверхность до тысячи градусов, благодаря чему вся сохранившаяся грязь исчезает. Поддерживая всевозможными методами хорошее состояние датчика, не исключается тот нюанс, что ближайшая неисправность приведет к полной смене оборудования. Отремонтировать датчик крайне тяжело, и зачастую необходима полная замена, однако выход всегда есть.

Трудности при неисправностях, проверка

Особенности повреждений разные. Определить дефект не трудно, если внимательно наблюдать за сигналами, которые свидетельствуют о ней:

1.  Например, Check Engine- такую надпись можно увидеть на панели.  Символизирует она о различных повреждениях и поломка датчика не исключение.

2.  Увеличился расход горючего.

3.  Утрата мощности.

4.  Исчезла динамика управления.

5.  Трудности с функционированием нагретого мотора.

Конечно же, это не весь список. Чистить датчик необходимо и при иных недугах. К примеру, по вентиляции двигательного картера стекает масло и попадает в фильтр воздуха либо на поверхность воздуховода. Тем самым оно нарушает работоспособность, и провоцирует повреждения ДМРВ. Даже в момент попадания пыли и грязи на участки оборудования, можно увидеть недуги. Производители пытаются создать устройство, которое очень прочное в момент функционирования при разной температуре и не накапливает грязь. В современное время можно найти примерно 50 разновидностей датчиков.

· Термоанемометрический измеритель

Данный вид наиболее актуален, мы говорили уже о нем. Составной частью конструкции, является теплообменник. От него идут 2 платиновые пластины, через которые проходит ток. Одна пластина рабочая, а другая на запас. По той причине, что одна из пластин отличается температурой, воздух направлен для охлаждения одной из них, пытаясь сравнить температуру. Дабы сравнить температуры, следует в нерабочую пластинку подать предельно много тока. Только эти данные воздействуют на реакцию блока управления и на выделение бензина. Очень плохо, если в момент опробования мультиметром выдается низкий сигнал.

· Плёночный измеритель

Всего несколько лет назад стали появляться на базарах кремниевые пластины с платиновым напылением. На сегодняшний день не особо популярны.

· Лопаточный расходомер

Трубка Пито, это неотъемлемая часть установки. Посередине находится тонкая пластина, которая мягко крепится. Под воздействием воздуха выгибается пластина, а вот прибор потенциометр фиксирует ее изгибание, меняя данные сопротивления. Блок управления снимает с показателей потенциометра информацию, затем решает, какое количество горючего требуется.

Назначение и принцип работы

Многих владельцев авто волнует, во сколько обходится приобретение такого датчика. Оказывается, дмрв 2114 обладает немалой стоимостью, она варьируется в пределах 2-3 тысяч. При этом можно воспользоваться как импортными изделиями, так и деталями отечественного производства. Не стоит удивляться тому, что об отечественных моделях ходят соответствующие отзывы.

Но не всегда стоит доверять отзывам, лучше опробовать изделия на практике. Пусть об отечественных датчиках можно найти немало отрицательных отзывов, но зато они являются более доступными.

Данный датчик позволяет движку функционировать в разных рабочих режимах, предполагающих различную нагрузку. Если рассматривать действие устройства, то оно заключается в создании рабочей смеси воздуха и бензина. Точнее сказать, в смесь входят пары бензина. Прямая задача изделия состоит в том, чтобы замерять два показателя, которые связаны между собой:

1. Время реакции.
2. Количество воздуха, которое потребляется для реакции.

Если измерения оказываются точными, то устройство может определять, какая смесь требуется движку. Это позволяет системе получить информации о необходимых пропорциях. Случаются и такие ситуации, когда датчик работает неправильно, выдавая неверные значения.

В таком случае создающаяся в системе смесь не будет соответствовать текущему режиму работы. В результате может уменьшиться мощность, а также вполне вероятно увеличится расход. Среди возможных последствий могут находиться и ухудшение динамики авто, и нарушение отклика машины.

Принцип работы

Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки. При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.

Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.

Объявления

Поврежденный датчик из-за попадания пыли

Справка о работе и устройстве датчика массового расхода воздуха

Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.

В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.

Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

Устройство датчика

Вид расходомера со стороны сетки.

Датчик в разобранном виде.

На этом фото видна платиновая нить.

В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.

Схема датчика массового расхода воздуха.

Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.
