Нужно или нет регулировать новую рулевую рейку ваз 2110

Как отрегулировать рулевую рейку на ВАЗ 2110-ВАЗ 2112?

1. В начале поставьте рулевое колесо таким образом, чтобы оба передних колеса смотрели строго вперёд, потом снимите снизу защиту картера (Если работа производиться снизу и если защита мешает) и спец. ключом по вращайте гайку регулировки рулевой рейки против часовой стрелки на 10-15 градусов и сразу же проверьте люфт у рейки, при необходимости произведите процедуру снова и так же на 10-15 градусов, только будьте внимательны и учитывайте всегда то, что руль должен не очень тяжело крутиться.

Примечание! Во время регулировки самое главное не переборщите, гайку регулировки заворачивайте по чуть-чуть, примерно на 10-15 градусов и после чего проверяйте как рейка отрегулировалась, не в коем случае не делайте полный оборот регулировочной гайки, потому что только проблем себе наживёте, тем что руль толком крутиться не будет, а выкрутить гайку гораздо сложнее, чем её закрутить, поэтому это учитывайте!

2. Во время регулировки могут возникнуть проблемы, а именно невозможность сдвинуть с места регулировочной гайки, бывает что её действительно, что руками, что молотком, толком не стронешь с места, но всё же если руками не получиться, не забывайте про молоток, если будет нужно воспользуйтесь им, а именно вставьте спец. ключ в регулировочную гайку и ударами молотка по кончику ключа, попытайтесь стронуть гайку с места.

Примечание! На новых рейках, как мы уже говорили ранее с завода ставят заглушку в эту гайку, она подцепается при помощи ножа или же плоской тонкой отвёртки, обратно эту заглушку можете не устанавливать, выбросите её, чтобы понимали другие люди что рейка уже далеко не новая и регулировалась, тем более обратно эту заглушку Вы уже даже наврятли сможете поставить!

Дополнительный видео-ролик: Ролика будет два, первый (Тот который выше) посвящён в общем автомобилям с передним приводом, только к нему не относятся Калины, Гранты и тому подобные, а второй ролик нацелен именно на автомобили десятого семейства, просмотрев оба ролика (Очень Вам сделать это рекомендуем) Вы получите новые знания и узнаете о том, чего в статье не было указано.

Сразу вооружитесь специализированным под «десятку» ключом для рулевой рейки, а также приготовьтесь к снятию тяг. Из инструментов захватите:

• Пассатижи;
• Монтажную лопатку;
• Накидной ключ на 19;
• Молоток;
• Плоскую отвертку;
• Набор головок — от 10 до 27.

Приступайте к работе:

1. Отверните внутри салона гайки, снимите крепежные болты нижнего карданного шарнира к валу шестерни рулевой рейки. Для этого потребуется головка на 13. Болт может проворачиваться, потому придерживайте его рожковым ключом.
2. В самом моторном отсеке снимите гайку верхнего крепления пыльника рейки.
3. Внизу автомобиля снимите еще две гайки, которые крепят пыльник рейки.
4. Демонтируйте пыльник.
5. Поднимите передок автомобиля, снимите передние колеса.

Если вы собираетесь снимать рулевую, но не демонтировать тяги, следуйте такой инструкции:

• Снимите с крепление тяги стопорную пластину, поддев ее отверткой. Затем выкрутите два болта, которые крепят тяги и рейку;
• Головкой на 13 демонтируйте гайки со скоб рулевого механизма, соединяющие со щитком передка;

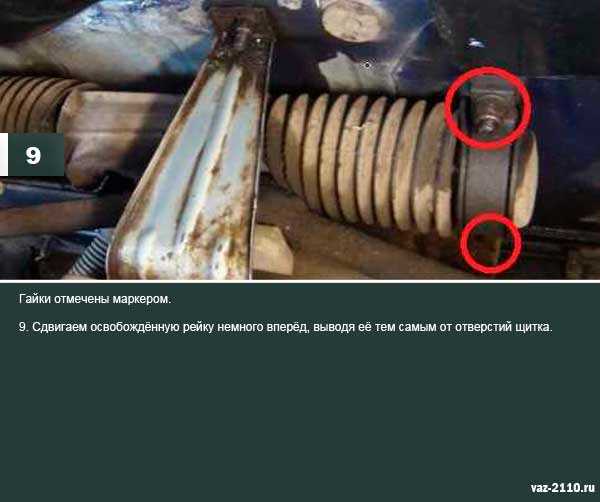

• Сдвиньте рейку немного вперед, чтобы вывести от отверстия щитка вал-шестерню;
• Снимите вместе с тягами рейку.

Если хотите выполнить снятие с рулевыми тягами, от поворотного рычага амортизаторных стоек открутите наконечник тяг. Для этого придется выполнить такую работу:

• Снимите шплинт при помощи пассатижей;
• Накидным ключом на 19 открутите гайку крепления шарового пальца, но не до конца;
• Головкой на 17 ослабьте крепеж натяжного болта наконечника тяги;
• Теперь выпрессуйте шаровой палец. Для этого нужно вставить монтажную лопатку между поворотным рычагом и наконечником. Отжимайте наконечник от рычага, а по торцу поворотного рычага нанесите несколько ударов молотком;
• Полностью открутите гайку шарового пальца;
• Из отверстия рычага выведите шаровый палец;
• Отверткой разожмите паз наконечника рулевой тяги;
• Демонтируйте наконечник, придерживая ключом на 27 резьбовую регулировочную втулку. Посчитайте количество оборотов, чтобы во время обратной сборки закрутить на аналогичное число оборотов;
• На рулевой тяге постарайтесь сохранить положение резьбовой втулки. Так угол схождения колес сохранится максимально правильным.

Как подтянуть рулевую рейку

Подтяжка рулевой рейки не всегда устраняет люфт и стук в ее работе, но в большинстве случаев это помогает исправить ситуацию. Если первая подтяжка рейки помогла решить проблему, но через несколько тысяч километров пробега проблема проявилась вновь, в такой ситуации нужно обратиться в сервисный центр, поскольку во второй раз подобный «фокус» не пройдет. Дело в том, что подтяжка в большинстве случаев помогает устранить люфт, возникающий из-за деформации или повреждения пластмассовых втулок, находящихся внутри механизма. Втулки выполнены из пластмассы, и первое подтягивание позволит компенсировать лишнее образовавшееся пространство, а повторное уже приведет, вероятнее всего, к полному крошению втулок.

Чтобы подтянуть рулевую рейку автомобиля необходимо:

Загнать машину на «яму» или поднять ее на эстакаду, поскольку работу придется проводить под автомобилем;

Далее нужно обнаружить регулировочную гайку для подтяжки рулевой рейки. В зависимости от модели автомобиля, ее местонахождение может разниться. В некоторых автомобилях она вовсе отсутствует, и производители таких машин считают, что при возникновении люфта в рулевом механизме необходимо отвезти машину в сервисный центр, где будет произведена замена рейки или ее отремонтируют специалисты;
Если регулировочная гайка найдена, нужно подобрать правильный ключ для ее затяжки
Обратите внимание, что на большинстве гаек устанавливаются защитные колпачки, которые предварительно нужно снять;
Далее начинается сам процесс подтягивания

Во время проведения процедуры важно не перестараться, поскольку это может привести к тому, что руль вращать станет излишне сложно, а при каждом его повороте будет оказываться сильное давление на втулки, которые быстро «раскрошатся».

Чтобы подтянуть рулевую рейку правильно, нужно постоянно замерять люфт руля при помощи люфтомера или самостоятельно определять по «плотности» его поворота необходимость дополнительной подтяжки или ослабления болта
Чаще всего, чтобы подправить разболтавшуюся рулевую рейку, достаточно повернуть регулировочный болт на 20-30 процентов от полного оборота гайки.

Решив проблему с люфтом и стуком в рейке путем подтяжки регулировочной гайки, следует готовиться к тому, что вскоре потребуется выполнить полноценный ремонт рулевого механизма. В инструкции по эксплуатации машины часто можно встретить запись, что рулевой механизм должен, в среднем, прослужить около 10 лет, но эти значения указаны для Европы и Америки, в условиях российских дорог рейка и другие детали рулевого управления выходят из строя гораздо быстрее.

(427 голос., средний: 4,59 из 5)

Как отрегулировать рулевую рейку без снятия

Для выполнения данной процедуры вам понадобится специальный восьмигранный ключ на 17.

1. Поставьте автомобиль на смотровую яму или на специализированную эстакаду.

2. Выкрутите защиту поддона двигателя и снимите ее. При работе под автомобилем, пользуйтесь переносным световым прибором.

3. В месте пересечения рулевого вала и рейки найдите на корпусе рейки регулировочную гайку.

Примечание. Не перепутайте регулировочную гайку с пробкой. Так как она, обычно, может быть покрыта слоем грязи, ее очень трудно отыскать. Стоит напомнить, что открутить данную гайку можно только с помощью специального ключа, который необходимо приобрести в магазине заранее.

4. Если вы первый владелец автомобиля и никто, кроме вас больше не ремонтировал рулевую, то на гайке вы увидите пластиковую пломбу. Она устанавливается заводом-изготовителем и ее нужно удалить.

5. После того, как снимите пломбу, Закрутите регулировочную гайку на 15 градусов и проверьте люфт рейки. Люфт рейки проверяется точно так же, как и при снятии – с помощью рулевых тяг.

6. Убедившись в отсутствии люфта, проверьте степень затяжки гайки. Для этого попробуйте резко повернуть гайку ключом в любую сторону и если вы не услышите никаких посторонних шумов, это значит, что регулировка рейки прошла успешно.

Установить стопорную пломбу будет уже не возможно. Однако, не стоит переживать, так как его наличие на исправной рейке не обязательно и при замене рейки эта заглушка снова будет стоять на гайке.

Регулировка рулевой рейки без снятия

Если вы не можете решить, как подтянуть рулевую рейку на ВАЗ 2110, рекомендуем ознакомиться со вторым вариантом — без снятия.

Для этого метода вооружитесь специальным гаечным ключом, который выполнен в виде восьмигранника, размером на 17 мм.

Выполнять подтяжку рулевой на «десятки» следует исключительно в тех случаях, когда во время работы рулевого механизма наблюдаются стуки. Просто так выполнять работу без реальной потребности не стоит.

1. Заедьте на смотровую яму или поднимите автомобиль на подъемнике.
2. Снимите защиту двигателя, возьмите плоскую отвертку и поднесите хорошее освещение под автомобиль.
3. Найдите заднюю часть подрамника в задней части рулевой рейки. Там рейка и вал должны пересекаться. В том месте располагается регулировочная гайка. Не перепутайте ее с пробкой регулировочной гайки. Это распространенная ошибка новичков.
4. Если ранее рулевой механизм был нетронутым, на гайке будет присутствовать заглушка зеленого цвета. Она выполняет функции стопора и ее монтируют непосредственно на заводе.
5. Плоской отверткой удалите заглушку. Наверняка она сломается, но ничего страшного в этом нет.
6. Удалив стопор, берите в руки специализированный регулировочный ключ, выполните зажим, двигаясь по часовой стрелке. Не зажимайте до упора. Степень зажатия напрямую зависит от силы стуков при движении.
7. Ключ проверните градусов на 10, проверьте рейку на предмет люфта. Если он присутствует, прижмите еще. За раз крутить более чем на 15 градусов не рекомендуется.
8. Проверить степень зажатия достаточно легко. Возьмите рейку, поверните ее резко в одну и другую сторону. Если никаких посторонних шумов при этом не наблюдается, рейка затянута хорошо.
9. Пытаться установить на место стопор не имеет смысла, даже если вам удалось его сохранить в целостности. Никакой пользы он в себе не несет.

Видео

Мы разобрались, как можно отрегулировать рулевую рейку на ВАЗ 2110 со снятием и без снятия. Какой вариант привлекательнее для вас — решайте сами. Снимая рейку, можно дополнительно выполнить некоторые другие работы, проверить состояние агрегатов, узлов, что-то заменить, подтянуть.

Очевидно, что самостоятельно выполнить регулировку более чем реально. Единственный нюанс — это поиск специализированного ключа регулировки именно под автомобиль ВАЗ 2110. Без него вы ничего сделать не сможете, аналогов среди подручного инструмента не существует. Стоит он не дорого, потому переживать не стоит. Но и пережимать тоже.

Регулировка рулевой рейки ВАЗ 2110, 2111 и 2112

Если на ВАЗ 2110 стучит рулевая рейка, не спешите огорчаться. Возможно решить проблему поможет ее регулировка. А Вы знаете, как подтянуть рейку на «десятке» своими руками без снятия?

Чтобы подтянуть рулевую рейку ВАЗ 2110 потребуется специальный ключ восьмигранник «на 17». Чтобы найти регулировочную гайку подъемник или яма не потребуется, добраться до гайки можно просунув руку под вакуумный усилитель тормозов и нащупать углубление для ключа в этом месте:

На двигателях ВАЗ 2112 добраться до регулировочной гайки можно следующим образом:Подтяжка рулевой рейки ВАЗ 2110 производится против часовой стрелки (если смотреть сверху). Затягиваем гайку до упора, а затем ослабляем ее на два деления (24 градуса), чем обеспечивается зазор 0,12мм. между гайкой и упором рейки. Проверяем легкость перемещения рейки, отсутствие стуков и заеданий. После чего кернят (обминают) в двух точках резьбу картера (не повреждая гайку) и наносят краской метки, фиксирующие положение гайки относительно картера.

Если регулировка рулевой рейки выполнена правильно, то посторонние стуки должны исчезнуть, руль станет острее и после поворота должен самостоятельно возвращаться в центральное положение. Если рулевую рейку перетянули, тогда в крайних положениях руля рейку будет закусывать, а вращение руля будет более трудным, чем раньше.Если для решения проблемы пришлось выполнить ремонт рулевой рейки, тогда подтяжка рулевой рейки будет производится в тисках. Определить люфт рулевой рейки можно пошатывая тяги (усы). Чтобы уменьшить люфт в рулевой рейке следует повернуть гайку против часовой стрелки примерно на 10-15 градусов, после чего снова проверяем люфт. При необходимости опять подтягиваем, пока люфт в рулевой рейки не исчезнет. Выработка в каждом случае разная, поэтому какого-то определенного момента затяжки не существует. По окончанию работ не забываем закернить гайку, обмяв резьбу картера.

Кстати, если придется менять рулевую рейку, то ознакомьтесь с таблицей их взаимозаменяемости.

Подтянуть рулевую рейку ВАЗ без снятия..

Как часто Вы регулируете рулевую рейку?

Причины неисправности рулевой рейки

Существует три основные причины по которым вы можете услышать стук в рулевой рейке. Это — износ червячной пары (распределителя), износ зубчатой части вала, выработка вала по втулке.

Так, самым нагружаемым узлом в ее конструкции является сцепление между шестерней и зубчатой основой. Соответственно, здесь со временем могут разрушиться зубья — частично и даже полностью. Это можно понять по стуку при удержании руля во время проезда по неровностям.

В случае отсутствия выработки на зубьях но небольшого люфта на штоке ситуацию можно исправить с помощью регулировочной гайки. Подтянув ее вы установите оптимальное расстояние между зубцами рейки и шестерни. Если же зубья поломаны полностью, то такая рейка подлежит замене (иногда можно заменить только шестерню).

Когда образовалась выработка во втулке. За счет коррозии, вследствие попадания влаги появляется внутри абразив, который и съедает втулку (может пластиковая либо бронзовая). Неисправность устраняется методом замены из специального ремкомплекта.

Еще одна причина поломки — износ наконечника рулевой тяги или всей тяги полностью. Случается это вследствии разрыва пыльника и вымывание смазки. Обычно эти детали ремонту не подлежат, и соответственно, их меняют на новые. Аналогично и с шаровым наконечником.

Тяга находится в пыльнике, который со временем или под воздействием внешних факторов может потерять целостность. Соответственно, в него попадает пыль, грязь, вода, что играет роль абразива. При движении абразив значительно изнашивает тягу и грязь попадает в рейку, разбивая ее.

В случае, если машина «ерзает» по дороге или руль плохо возвращается в исходное положение — значит, плохо настроена рулевая рейка (хотя возможны и другие варианты, поэтому нужна дополнительная диагностика).

Далее рассмотрим основные причины, из-за которых выходит из строя рулевая рейка с усилителями (гидравлической и электрической рулевой рейки).

Почему возникает неисправность рейки с ГУР

Причины, по которым появляются неисправности рулевой рейки с ГУР:

• Ржавление вала. Современные производители не всегда делают приводной вал рулевой рейки из качественного металла, и уж тем более не наносят на него большой антикоррозионный слой. По этой причине зачастую происходит ржавление корпуса вала, который «ходит» по сальникам. Из-за этого толщина вала уменьшается и может появиться течь жидкости гидроусилителя со всеми вытекающими последствиями. Зачастую ржавеет после длительной стоянки автомобиля, например, в осенне-зимний период.
• Износ резиновых уплотнителей системы ГУР. Это касается как непосредственно сальников и уплотнителей в рейке, так и соединений, находящихся в других частях системы, например, в районе расширительного бачка. Со временем или под воздействием механических причин (дубления, перегрева) резинотехнические изделия теряют свои свойства, из-за чего могут пропускать жидкость, и, соответственно, ее уровень в системе будет снижаться.
• Частичный выход из строя насоса ГУР. Обычно это происходит по естественным причинам (износ) или же при использовании некачественной жидкости для гидроусилителя. В частности, насос ГУР сильно изнашивается при частых значительных поворотах колес, особенно в ситуации, когда машину с вывернутыми колесами оставляют в таком положении на долгую стоянку.
• Неисправность клапанов распределителя. Это приводит к неправильному движению жидкости по системе, и соответственно, работе усилителя.
• Повреждение поршневой системы гидроцилиндра. Из-за этого не будет создаваться необходимое давление в системе.
• Ослабление или обрыв приводного ремня насоса. Если ремень оборвался полностью — то и насос работать не будет, эта поломка является критичной. Однако зачастую ремень просто растягивается (изнашивается) со временем, поэтому может проскальзывать на шкивах, из-за чего не передавать насосу необходимую для нормальной работы угловую скорость. Соответственно, насос не будет создавать необходимое давление в системе.

Ржавление рейки

Отдельно стоит остановиться на коррозии, поскольку именно по этой причине рейка рулевого чаще всего начинает скрипеть. Дело в том, что зачастую при ремонте (замене) реек в автосервисе их сотрудники фиксируют пыльники универсальными пластиковыми хомутами, поскольку их проще устанавливать. Однако пластиковые хомуты не обеспечивают должной герметичности пыльника.

Проявление неисправности

Вот несколько симптомов или признаков, которые предупреждают вас о потенциальной проблеме в рулевом управлении, возникающей во время эксплуатации автомобиля.

Очень плотный (тугой) ход рулевого колеса или, наоборот, наличие люфта. Система рулевого управления поддерживается блоком управления с усилителем, который использует гидравлическое давление, что позволяет легко и быстро управлять рулевым колесом. Когда же оно начинает вращаться с большим усилием, или его «закусывает» при вращении, то одной из причин может быть потеря гидравлического давления.

Важно! Также стоит насторожиться, если появился люфт, и рулевое колесо стало слишком легко откликаться на управление (возможно создание иллюзии неровностей на дороге). В любом случае, это проблема, которая не исчезнет сама собой, причина должна быть проверена и устранена как можно скорее квалифицированным специалистом. Возможно весь ремонт обойдется добавлением жидкости для гидроусилителя руля или незначительной регулировкой механизма, но без внимания эти симптомы оставлять не стоит

Возможно весь ремонт обойдется добавлением жидкости для гидроусилителя руля или незначительной регулировкой механизма, но без внимания эти симптомы оставлять не стоит.

Утечка жидкости гидроусилителя руля (ГУРа). Как отмечено выше, иногда жесткое управление обусловлено низким уровнем жидкости ГУРа. Однако, поскольку рулевое управление имеет гидравлический привод, уровни жидкости не будут уменьшаться, если в системе отсутствует утечка. Если же уровень жидкости ГУРа ниже нормы или значительно уменьшается, это может означать, что надорван «пыльник» рулевой рейки, изношена прокладка или другая механическая проблема, вызывающая утечку, которая должна быть исправлена как можно скорее. В противном случае в рулевой рейке или гидроусилителе будет создаваться избыточное трение, потенциально разрушительное для рейки и других узлов, что может привести к аварии.

Течь жидкости ГУРа можно отличить от других жидкостей по запаху (как правило, это запах горелого масла). Она также типично красного или розового цвета, которое капает с задней части вашего двигателя. Если вы обнаружите этот тип жидкости под своим автомобилем, как можно скорее обратитесь к механику, чтобы проверить и устранить утечку, прежде чем это приведет к дополнительным повреждениям, потребовав более серьезный ремонт рулевой рейки Форд Фокус 3. Гул при движении, в повороте или «биение в руль».

При неисправной рулевой рейке гул обычно вызван отсутствием надлежащей смазки и обслуживания. Избыточное трение в контактах металл-металл создает громкий шум при повороте колес на значительный угол. Вы можете услышать этот звук при резком вираже. Если вы заметили посторонний звук при повороте руля влево или вправо, обратитесь к механику, чтобы диагностировать и вовремя осуществить ремонт рейки, если это необходимо.

Правильное проведение работ

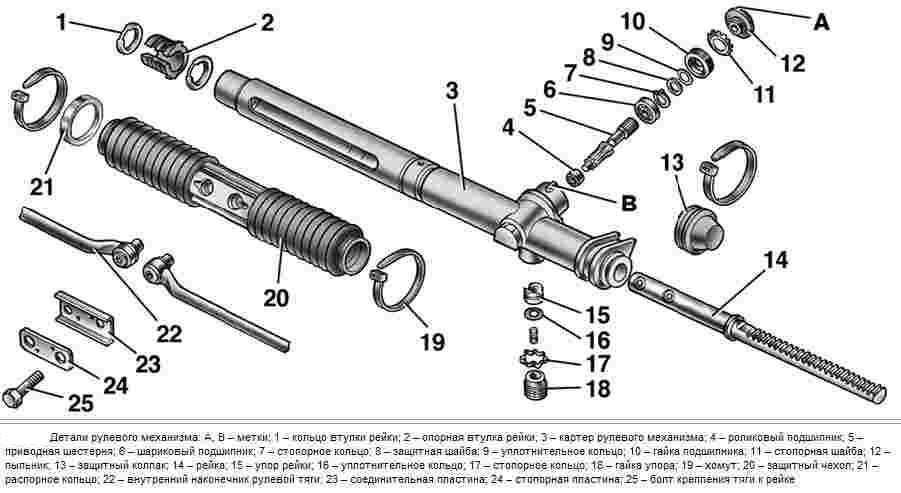

Замена деталей рейки не относится к трудоемким операциям. Для разборки обычно не приходится применять сложные спецсъемники (приспособления) или замысловатые аппараты.

Стоит проконтролировать комплектность приобретенного набора запчастей. В него должны обычно входить:

• манжеты;
• валовые опорные втулки;
• резиновые уплотнители;
• гидробарьерные кольца.

В процессе демонтажа рейки не стоит забывать об отгибании краев фиксаторов болтов. Отсоединяем болт вала. На следующем этапе занимаемся разбором рулевого механизма. Отделяем от рейки пружину, кольца, упоры и гайку. Избавляемся от пыльника и вынимаем стопорное колечко. Демонтируем подшипник и достаем вал.

С разобранным узлом занимаемся ремонтом. Если он чрезвычайно изношен, то потребуется провести полную замену, а не восстановление работоспособности ремкомплектом.

Избавляемся от опорной втулки. На посадочную поверхность наносим слой смазки и возвращаем втулку на место. Удаляем избыточную смазку и проводим замену подшипника.

Диагностика неисправностей

Для правильного распознавания проблем, связанных с механизмом, рекомендуем обращаться к специалистам, впрочем, определение некоторых неисправностей под силу среднестатистическому автолюбителю:

Характеристика повреждения	Потенциальная проблема
Неполное возвращение рулевого колеса в исходное положение после поворота	Механическое повреждение картера рейки
Характерный глуховатый звук из корпуса рулевой рейки	Изношенность комплектующих
Протечки корпуса рулевой рейки	Ржавление вала корпуса
Необходимость применения дополнительных усилий при повороте руля	Деформация резинового кольца
«Тугой» руль	Возникновение задиров металла
Специфический звук при вращении руля	Недостаточный уровень масла в баке

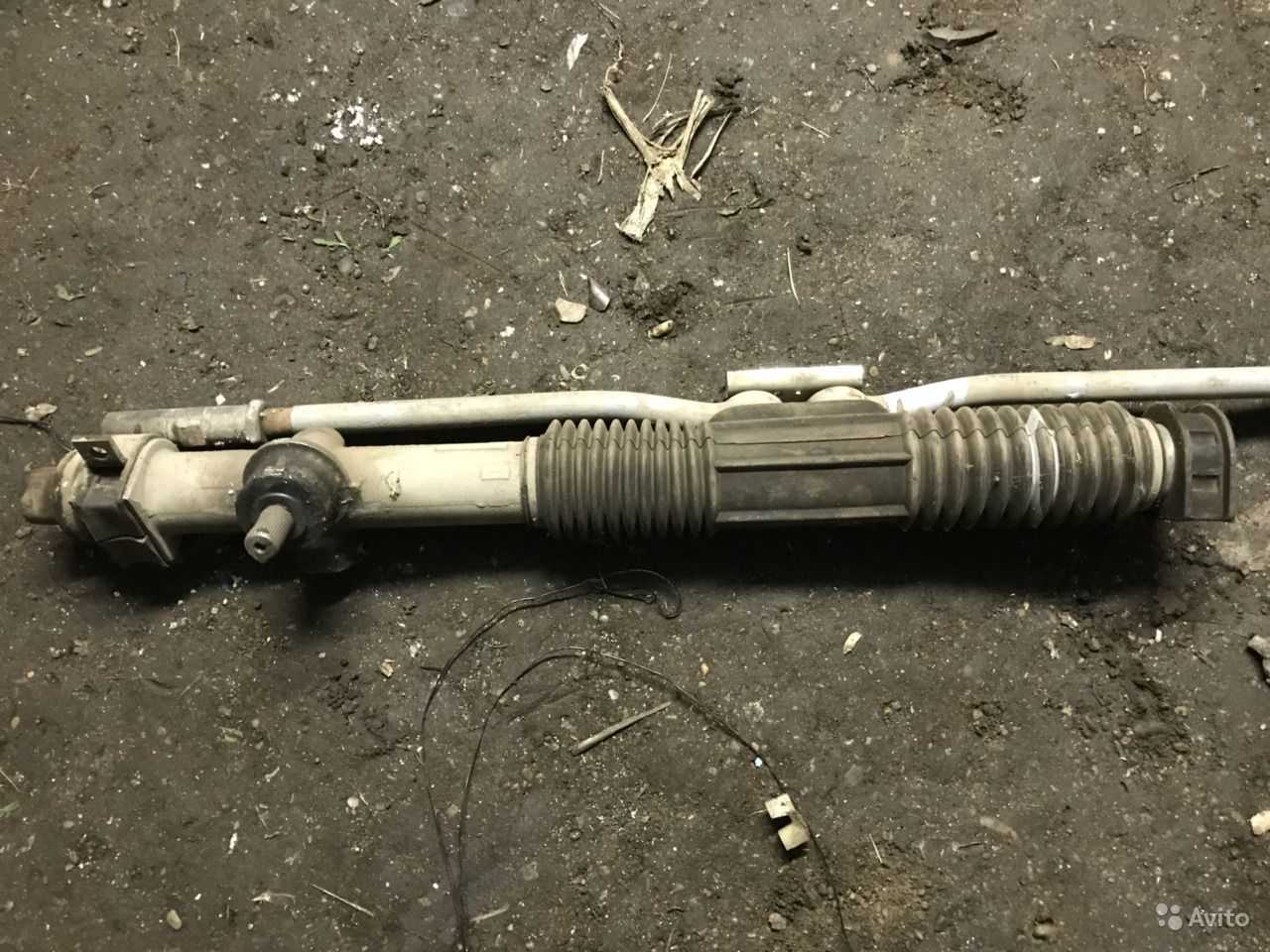

Цена и особенности рулевой рейки ВАЗ 2110

На автомобилях ВАЗ 2110 установлена рейка самых первых образцов с прямыми зубьями, а на последних версиях автомобиля и на первых Калинах устанавливали точно такую же рейку, но с косозубым зацеплением. Простое устройство, простой ремонт. Главное — правильно продиагностировать неисправность. Тогда место поломки будет локализовано и это существенно упростит ремонт рулевого механизма.

Новая рейка на ВАЗ 2110 стоит 4 230 рублей в комплекте с тягами. Это ВАЗовский агрегат. Если такое качество не устраивает, можно добавить 700 рублей и купить рейку на ВАЗ 2110 от Fenox. Откровенно говоря, особенного смысла переплачивать нет, поскольку сама рейка, зубчатая планка, в нормальных условиях ходит довольно долго.

Типовые неисправности и методы их устранения

Тяжело вращается руль

В нормальном состоянии при запущенном двигателе руль легко вращается одним пальцем. Если же для его вращения приходится прикладывать заметное усилие, значит имеется проблема с гидроусилителем руля или вышел из строя насос ГУР. Возможна утечка рабочей жидкости и попадание в гидравлическую систему воздуха. Нужно также проверить целостность и натяжение приводного ремня насоса.

Кроме того, «тяжелый» руль может быть следствием неправильной работы золотника или кольцевого износа внутри распределителя.

Кольцевая выработка возникает в результате трения тефлоновых колец катушки золотника о внутреннюю стенку корпуса распределителя. При этом на стенке постепенно появляются борозды. Из-за неплотного прилегания колец к стенкам давление масла в системе падает, что приводит к утяжелению руля. Устранить поломку возможно путем растачивания внутренней стенки и запрессовки бронзовой гильзы, подходящей под размеры золотникового механизма.

Предотвратить кольцевой износ невозможно, но если следить за чистотой жидкости, периодически менять ее и промывать гидравлическую систему, то можно значительно продлить срок службы данного узла. Дело в том, что выработке сильно способствует наличие металлической стружки, которая появляется в масле в результате трения взаимодействующих деталей.

Точная диагностика и ремонт гидроусилителя требует разборки рулевой рейки, поэтому если есть подозрения на поломку ГУРа, следует обратиться в автосервис. Причем лучше поискать опытных мастеров.

Стук

Во время движения даже по не сильно разбитой дороге или по некоторым видам дорожного покрытия (щебень, булыжник), а также при переезде через рельсы отчетливо слышен стук в передней части автомобиля слева, справа либо по центру. При этом часто может наблюдаться люфт руля и вибрация на рулевом колесе.

Такой симптом ни в коем случае нельзя оставлять без внимания. И дело вовсе не в дискомфорте. Если стучит, значит, что-то где-то разболталось, износилось. Игнорирование только ухудшит ситуацию и может в конечном итоге привести к полному выходу из строя рулевого управления. Поэтому не следует медлить с выявлением и устранением такой неисправности.

Стук может возникать из-за разбитых опорных втулок рейки, втулки рулевой тяги или втулки рулевого вала. Стучать может разболтанный шарнир наконечника или тяги. Также может быть разбит подшипник в нижней части распределителя, на котором вращается рулевой вал. Если снять рейку полностью, то неисправный элемент выявить скорее всего будет не сложно. Изношенные элементы необходимо заменить.

Еще одна возможная причина стука — зазор между червяком и зубчатой рейкой, появившийся в результате износа. Можно попытаться сделать подтяжку, но в случае серьезного износа регулировка не даст нужного результата, и тогда рулевую рейку придется заменить.

Стук и заедание руля возможны также из-за деформации рулевой рейки в результате удара. В этом случае она подлежит замене.

Следует помнить, что похожий стук могут издавать некоторые детали подвески, в частности, амортизационные стойки. Поэтому, если с рулевой системой все в порядке, а стук имеется, проверьте ходовую часть.

Гул и скрежет

Гул возникает из-за насоса ГУР, который находится на последнем издыхании и требует замены. Либо ослабло натяжение ремня привода помпы. Кроме того нужно проверить, нет ли утечки жидкости. Этот симптом часто сопровождается «тяжелым» рулем.

В системе с электрической рулевой рейкой гудеть может изношенный мотор ЭУР.

Если же во время вращения руля вы слышите скрежет, то это признак коррозии рулевого вала или подшипника в распределителе. Подшипник в этом случае необходимо заменить, рулевой вал можно отшлифовать, если ржавчины немного. Если коррозия сильно повредила распределитель, его придется заменить.

Быстро расходуется рабочая жидкость

Если вам постоянно приходится доливать жидкость в бачок гидравлической системы, значит, где-то происходит ее утечка. Нужно проверить целостность шлангов, выявить и заменить изношенные сальники и уплотнения в рейке, насосе и распределителе. Износ сальников и уплотнительных колец происходит естественным образом из-за трения подвижных деталей и воздействия давления и высокой температуры. Процесс их изнашивания заметно ускоряет ржавчина на деталях рейки, которая может появляться в результате попадания влаги через порванный пыльник.

Заедание руля

Такая неисправность может быть вызвана разными причинами. Для ее выявления требуется комплексная дефектовка рулевого управления в автосервисе. Не исключено, что ситуация достигла критического уровня, поэтому ремонт следует произвести как можно скорее.

Ваз 2110: подтяжка рулевой рейки со снятием

Для регулировки рулевой рейки на ВАЗ 2110 понадобиться: специализированный для рулевой рейки «десятки» ключ, а также необходимо будет вместе с тягами снять рулевую рейку.

Снятие рулевой рейки ВАЗ 2110

Для этой осуществления этой операции понадобятся: плоская отвертка, молоток, монтажная лопатка, пассатижи, накидной ключ на 19, а также головки на 10, 13, 15, 17, 27. Итак:

Первым делом, необходимо отвернуть в салоне гайку и снять крепежный болт карданного нижнего шарнира к валу-шестерне рулевой рейки (рулевого механизма), используя для этой процедуры головку на 13. Если будет проворачиваться болт, необходимо удерживать его рожковым ключом на 13.

Снятие рулевой рейки

В моторном отсеке:

• При помощи головки на 10 необходимо открутить гайку верхнего крепления пыльника рулевой рейки.
• Затем снизу автомобиля, используя головку на 10, открутить две гайки крепления пыльника рулевой рейки.
• Снять открученный пыльник рулевой реки.

Снимаем рулевую рейку

Переднюю часть автомобиля поднимаем и снимаем колеса. Чтобы без рулевых тяг снять рулевую рейку, их необходимо будет отсоединить:

• Первым делом, необходимо снять на креплениях рулевых тяг стопорную пластину, поддевая ее плоской отверткой. После открутить два болта крепления к рейке рулевых тяг.
• При помощи головки на 13, открутить гайки крепления скоб рулевого механизма к щитку передка.
• Рулевую рейку сдвинуть вперед, выводя из отверстия щитка передка вал-шестерню рулевого механизма.
• Снять вместе с тягами рулевую рейку ВАЗ 2110.

Чтобы вместе с рулевыми тягами снять рулевую рейку, необходимо от поворотных рычагов амортизаторных стоек отсоединить наконечники рулевых тяг. Для этого потребуется:

• Первым делом, используя пассатижи, снять шплинт.
• При помощи накидного ключа на 19 не полностью отвернуть крепежную гайку шарового пальца.
• Используя головку на 17 ослабить затяжку натяжного болта наконечника рулевой тяги.
• На следующем этапе из рычага выпрессовываем шаровый палец, вставив между наконечником и поворотным рычагом монтажную лопатку, при этом отжимая от рычага наконечник, и нанося по торцу поворотного рычага удары молотком.
• Отвернуть до конца гайку крепления шарового пальца.
• Из отверстия поворотного рычага вывести шаровый палец.
• При помощи отвертки необходимо разжать паз наконечника рулевой тяги.
• Открутить наконечник, удерживая при этом ключом на 27 резьбовую регулировочную втулку. Необходимо посчитать число оборотов, для того, чтобы в процессе установки на такое же число оборотов завернуть наконечник. При этом на рулевой тяге сохраняем положение резьбовой втулки. Это даст возможность сохранить приблизительно прежний угол схождения колес.

Регулировка рулевой рейки

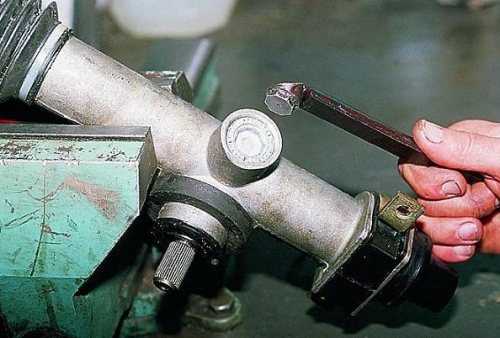

На автомобиле ВАЗ 2110 рулевая рейка регулируется в зажатом в тисках состоянии. При этом в тисках ее закрепляют таким образом, чтобы не шевелилась она, для этого подлаживают бруски. Итак:

• Берем за тяги рейки (усы) руками и, пошатывая их, необходимо определить величину люфта.
• Теперь, чтобы в рулевой рейки «десятки» устранить люфт, необходимо воспользоваться специализированным ключом.
• Вставляем данный ключ и проворачиваем его примерно на 10-15 градусов против часовой стрелки, затем снова тяги пошатываем руками.

Регулировка рулевой рейки ВАЗ 2110

Демонтаж рулевой рейки

Чтобы отрегулировать эту деталь автомобиля, рекомендуется полностью демонтировать ее. Для этого потребуются следующие инструменты:

• отвертка;
• молоток;
• плоскогубцы;
• набор гаечных ключей.

В первую очередь нужно заглянуть в салон, найти место крепления карданного шарнира, который расположен в нижней передней части автомобиля, и раскрутить гайки, крепящие его к валовой шестерне в конструкции рулевой колонки. При проворачивании болта нужно поддерживать его другим ключом с обратной стороны.

После этого переключайтесь на подкапотное пространство, где нужно раскрутить метизы крепления пыльника реек. Эта деталь прикреплена одной гайкой сверху и двумя гайками снизу

Затем потребуется осторожно высвободить и вытащить пыльник

Гаечным ключом на 13 нужно отвинтить гайки, закрепляющие рулевой механизм к переднему щитку при помощи скоб. После этого продвиньте рейку вперед, высвобождая валовую шестерню из проема переднего щитка. Теперь запчасть можно снять легким движением.
