Способы проверки предохранителей в машине: визуально, по напряжению, по сопротивлению

Разновидности автомобильных предохранителей

Как правило, в машинах предохранители располагаются в специальных блоках. В основном на транспортном средстве таких устройств установлено от двух и более единиц. Располагается один из них под капотом в районе багажника. Этот элемент является основным и состоит из наибольшего числа предохранителей. Что же касается другого блока для предохранителей, то в зависимости от марки автомобиля его местоположение может разниться. У некоторых моделей он может располагаться под передней панелью в автомобильном салоне. Классифицировать автомобильные аккумуляторы принято по двум критериям: номинальному току и размеру. Из этого следует, что предохранители могут быть:

Однако помимо размеров, перед приобретением того или иного вида предохранителя крайне важно обратить внимание и на его номинальный ток. В большинстве своем в автомобилях устанавливаются компоненты со значением этого параметра в пределах 5-30 А

Действия водителя при перегорании предохранителей

Начинающих автомобилистов закономерно интересует, что им нужно делать в ситуациях, когда перегорает автомобильный предохранитель.

Запомните, что стоимость этих элементов значительно ниже, чем цена оборудования, которое они защищают. Это фактически копеечные расходники. Их можно приобрести целым набором и всегда держать под рукой, если возникнут проблемы, старый девайс перегорит и потребуется замена.

Не стоит переживать, если предохранители перегорают. Это абсолютно нормальная ситуация для любой машины, вне зависимости от марки, модели, года выпуска и пр. То есть подобное случается как на старых авто, так и на новеньких дорогих иномарках. Ни одна электроцепь не имеет 100% защиту от скачков тока и напряжения.

Но совсем иначе нужно реагировать, когда перегорание становится регулярным, постоянно повторяется даже после замены компонентов. В подобной ситуации следует продиагностировать автомобиль и проверить, что не так в электросистеме. Причём настоятельно рекомендуется приступать к диагностике в кротчайшие сроки после обнаружения первых симптомов.

Если вы поставили новый предохранитель, и он сгорел практически сразу, то задача автовладельца заключается в идентификации источника проблем. Чтобы добиться желаемого результата, следует провести ряд мероприятий:

• используя техническую документацию для своего автотранспортного средства, проверьте, какие приборы и оборудование подключены к проблемному предохранителю. В этих инструкциях обязательно указано, какой предохранитель за что отвечает;
• теперь нужно включить все системы и оборудование, за которое отвечает перегорающий постоянно защитный элемент;
• возьмите отвёртку, на которой ручка обязательно должна быть изолированной. Металлической частью прикоснитесь к клеммам, на которых крепится предохранитель в блоке или вне его;
• если возникает искра в момент контакта, имеется какая-то неисправность в электроцепи;
• отключите какой-нибудь один из включённых ранее потребителей, после чего повторите манипуляции с отвёрткой;
• когда после отключения очередного прибора искра пропадёт, это позволит вам определить виновника. Именно из-за него перегорает ваш предохранитель.

Поскольку вам удалось обнаружить источник неприятностей, выполняется соответствующий ремонт или замена узла. Дальнейшие работы напрямую зависят от того, с чем именно неполадки. Если есть возможность, проблему можно устранить своими силами. При серьёзных неисправностях, опыта в устранении которых у вас лет, лучше обратиться к специалистам.

Когда провокатор перегорания предохранителей устранён, можно наконец-то ставить новый защитный элемент и продолжать эксплуатацию своего транспортного средства.

Рекомендации по замене

Если внимательно изучить инструкцию, ничего особо сложного в процедуре по замене защитного элемента нет. Но определённых правил и рекомендаций придерживаться стоит.

Перед тем как извлекать перегоревшее устройство, убедитесь, что у вас есть в наличии новый элемент. Именно выбор и покупка новых предохранителей считается самым сложным этапом во всей работе по замене.
Проверив работоспособность всего оборудования, вам удастся обнаружить виновника происшествия с вашим автомобилем. Убедитесь, что дело именно в предохранителе, и его замена позволит восстановить работоспособность авто.
Теперь переходим к тому, как извлечь и правильно вытащить сгоревший предохранитель в машине. Тот, кто уже ранее вытаскивал элементы, с трудностями вряд ли сталкивался. Вытащить устройство можно с помощью специального приспособления в виде щипцов. Выньте устройство аккуратно, без рывков и дёрганий по сторонам. Иначе вы рискуете сломать корпус, а сами контакты останутся в гнезде. Доставать их отдельно будет уже намного сложнее. Ранее использовались крупные предохранители, которые легко извлекались пальцами. Но увеличение их количества в машине привело к уменьшению самих конструкций. Потому лучше не ковыряться руками и пальцами, а взять щипцы и с их помощью достать проблемный предохранитель.
Проверьте элемент на предмет работоспособности. Поскольку визуальный осмотр не всегда даёт точный ответ на вопрос о состоянии предохранителя, лучшим решением будет использовать мультиметр. Современные предохранители изготавливаются из прозрачного пластика или стекла. Сквозь корпус обычно хорошо просматривается состояние легкоплавкой нити.
Как только водитель взял щипцами и достал предохранитель, его стоит осмотреть. Не исключено, что в машине иные проблемы, и этот элемент тут ни при чём. Вынимаем в любом случае аккуратно, даже если устройство точно вышло из строя.
Установите новый предохранитель на своё законное место

Тут важно придерживаться правила, согласно которому вставляется в то же гнездо предохранитель с тем же номиналом. О последствиях неправильного выбора защитных элементов вы уже знаете, потому рисковать целостностью своего транспортного средства точно не захотите.
Большой ошибкой считается не только использование предохранителей меньшего номинала, чем требуется, но и большего

Некоторые автомобилисты считают, что можно на место 30-амперного устройства поставить 40-амперный элемент, который будет якобы более устойчивым, долговечным и надёжным. Но это ошибочное мнение, которое может обернуться дорогостоящим ремонтом. Если автопроизводитель предусмотрел, что в это гнездо идёт устройство с номиналом 10 Ампер, а в это на 40 Ампер, именно так и устанавливайте новые предохранители.
Для обратной установки используйте те же щипцы, с помощью которых извлекался перегоревший защитный элемент в предохранительном блоке.

По завершению работ нужно проверить все системы, которые перестали функционировать по причине перегоревшего предохранителя. Если всё работает, смело закрывайте блок и дальше спокойно эксплуатируйте свой автомобиль.

Прозвучит немного странно, но довольно часто возникают ситуации, когда автомобилисты устанавливают предохранители не в те гнёзда, где они должны размещаться. Объяснить это можно плохим освещением, зрением или памятью.

Тут ничего удивительного нет, поскольку гнёзда в блоке стоят очень плотно и близко друг к другу. Из-за этого не всегда точно запоминаешь, откуда был извлечён тот или иной элемент. Если вы сомневаетесь, воспользуйтесь инструкцией или сверьтесь с картой на крышке предохранительного блока. Это убережёт вас от нежелательных ошибок.

Разобраться с предохранителями довольно просто. Это распространённая процедура, которую ежедневно выполняют тысячи автовладельцев. Такие маленькие приспособления способны надёжно защищать автомобильное оборудование и предотвращать сложный и дорогостоящий ремонт.

Напоследок советуем всегда иметь под рукой запас предохранителей разного номинала. Они могут перегореть в любой момент, а порой из-за одного предохранителя невозможно продолжать поездку. Быстро заменив элемент, вы решите проблему и сумеете возобновить движение.

Неисправности агрегата Индезит

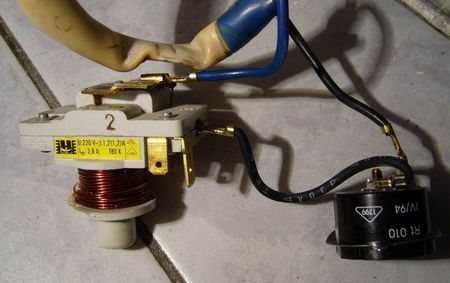

Проверить реле холодильника Индезит нужно при повышении температуры как в морозильной, так и в холодильной камере. Вполне возможно, что нарушен порядок перемещения хладагента, который регулируется компрессором. Спровоцировать это может неисправность в пусковом механизме, одним из симптомов которой являются перебои запуска.

Подобные проблемы провоцируются «залипанием» контактов, неправильным подключением клемм или выходом из строя температурного датчика. Поступление неверной информации на пусковое реле вызывает переход мотора-компрессора в режим ожидания, вследствие чего температура воздуха в холодильнике повышается. Также снижение работоспособности бытового прибора часто обеспечивают сами хозяева, неправильно его эксплуатируя.

Самостоятельный ремонт или диагностика – это тоже риск, так как непредумышленное повреждение какой-нибудь детали способно вывести агрегат Индезит из рабочего режима. Поэтому для того, чтобы проверить реле компрессора холодильника, лучше вызвать мастера из сервисного центра.

Конструктивное исполнение реле-регулятора и внешние признаки его неисправности

1. Может быть выполнен в виде одного из модулей щеточного узла, используя его конструктив как несущую основу.
2. Или же представляет собой отдельный элемент, установленный на корпусе на кронштейне.

Применение отдельного исполнения легко визуально обнаруживается за счет того, что реле находится в разрыве цепи протекания тока между генератором и аккумулятором. В любой форме своего исполнения реле представляет собой неразборный моноблочный элемент, корпус которого залит эпоксидным составом или иным герметиком. Это означает, что вышедший из строя компонент ремонту не подлежит.

Отказ реле-регулятора сопровождается недозарядом или перезарядом аккумулятора. Недозаряд аккумулятора приводит к тому, что

• начинает плохо заводиться двигатель;
• стартер не в состоянии провернуть коленчатый вал;
• в тяжелых случаях автомобиль оказывается обесточенным и оставшегося заряда не хватает даже на включение индикаторов приборной панели.

Неприятным следствием перезаряда аккумулятора становится выкипание электролита. При этом на его корпусе в районе клемм и на самих клеммах появляются белый налет и потеки. Внешние признаки не являются исчерпывающими, однозначно не указывают на неисправность реле. Тем не менее, при их проявлении осуществляется комплексная проверка цепей и схемы генератора, в перечень процедур которой входит контроль исправности реле-регулятора.

Почему плавятся предохранители в машине

Рассмотрим почему горят предохранители в машине — наиболее частые типовые причины.

Прикуривателя

Предохранитель прикуривателя часто выходит из строя. В большинстве случаев это не связано с курением. В прикуриватель часто устанавливаются разъемы питания дополнительного оборудования (радар-детекторы, навигаторы, прочие автогаджеты), компрессор, зарядные устройства мобильной техники, разветвители и тройники сомнительного качества.

В некоторых случаях одновременное подключение нескольких гаджетов может привести к превышению максимального тока по цепи питания разъема прикуривателя.

Часто возникают такие ситуации при использовании рекламируемого дополнительного электрического обогревателя салона, питающегося от разъема прикуривателя.

Омывателя

Выход из строя данного предохранителя связан с возможным замерзанием воды в бачке и трубках системы омывателя при отрицательных и слабоположительных температурах. Нарушается подвижность привода электронасоса, в результате чего увеличивается ток, перегорает предохранитель. Для предотвращения таких ситуаций необходимо своевременно заменить воду на незамерзающую жидкость и очистить всю систему от воды.

Дворников

Выходит из строя в случае примерзания дворников к стеклу, заклинивания редуктора.Поэтому перед началом движения утром в холодное время года необходимо проверять щетки на предмет примерзания к стеклу.

Обогрева стекол и зеркал

Может перегореть вследствие замыкания электропроводки. Наиболее «слабые» места проводки – в гофрошлангах передних дверей, двери багажника, под накладкой водительского порога.

Печки

За печку обычно отвечает предохранитель номиналом от 30 Ампер. В случае износа электродвигателя печки, особенно подшипников и втулок, ток в цепи электропривода значительно увеличивается. Избежать таких ситуаций помогает своевременное проведение регламентных работ вентилятора печки.

Систем освещения

Часто перегорают, если устанавливается мощность, устанавливаются нештатные лампы, особенно ксеноновые с блоком розжига, ток потребления которых значительно выше. При увеличении номинала следует одновременно «усилять» электропроводку ламп, укладывая провода большего сечения.

Системы охлаждения двигателя

Выходят из строя при увеличении тока потребления электровентилятора радиатора по причинам:

• попадания посторонних предметов в область вращения лопастей вентилятора;
• износа электродвигателей вентилятора;
• выработке смазки двигателей.

Блока управления двигателем

Их перегорание приводит к отказу запуска двигателя. По этой причине водитель должен знать, где расположены предохранители, обслуживающие блок управления двигателем. Практически половина всех неисправностей, связанных с отказом запуска двигателей, определяется их перегоранием.

Электроусилителя руля

Системы электроусилителя руля все чаще применяются в автомобилях. Электропривод электроусилителя потребляет большой ток, при повышенных нагрузках предохранители часто выходят из строя.

Электрических стояночных тормозов

Электрические стояночные тормоза некоторых моделей автомобилей (например, VW PASSAT B6) головная боль многих автовладельцев. Электропривод стояночных тормозов находится в «неуютном» месте возле колес.

Это способствует механическому разрушению корпуса, попаданию внутрь влаги и грязи, как следствие, заклиниванию двигателя, перегоранию предохранителей по цепям питания.

Системы ABS

В результате износа насоса увеличивается ток, перегорает предохранитель системы ABS. Это приводит к неработоспособности антиблокировочной системы тормозов, особенно нужной при плохом состоянии дорожного покрытия.

Центрального замка, стеклоподъемников

Приводы центрального замка, стеклоподъемников часто заклинивают, в результате чего перегорают предохранители. Проблемным также является замыкание проводки в гофрошланге электропроводки дверей.

Несколько слов о предохранителях

По своей сути он представляет собой обыкновенный провод, только определённой толщины, которая зависит от величины силы тока, проходящей через эту цепь. Подбирается его диаметр таким образом, чтобы при превышении расчётной величины пропускаемого тока происходило перегорание этой проволоки. Таким образом, удаётся избежать возможного возгорания электрооборудования защищаемых объектов. Такими объектами могут быть не только машины, но и жилые дома, промышленные установки, другие объекты, где используется электрическая энергия.

Длительное время они представляли собой стеклянный цилиндр пустотелый внутри. Внутри него прокладывали проволоку, которую припаивали к металлическим наконечникам. Они предназначены для обеспечения контакта с защищаемой цепью. Далее получили распространение с керамикой вместо стекла. Поверх неё прокладывается проводник и контакты для подключения.

Дальнейшее усовершенствование этих изделий привело к тому, что их стали изготавливать в виде своеобразной вилки с плоскими ножами для подключения. Это сделало их более надёжными и практичными, они получили современный вид. На пластмассовой верхней части имеется надпись, которая указывает величину силы тока, но для упрощения их ещё окрашивают в разные цвета:

• Так для защитных устройств, пропускаемых ток 30 Ампер выделен зелёный цвет;
• В белый цвет окрашивают те, которые предназначены для тока не более 25 Ампер;
• Желтый цвет, это 20 Ампер;
• Голубой цвет присвоен для 15 Ампер;
• Красному цвету соответствует сила тока 10 Ампер и так далее.

Также предохранители отличаются по размерам и могут быть большими, средними и маленькими.

Проверка сгоревших элементов

Автомобилистам следует разобраться в том, как нужно проверять предохранители в машине. Перегрузка в электросети не всегда приводит к выходу из строя самих предохранителей. Их легче всего проверить, потому обычно диагностику начинают именно отсюда.

Когда электроприбор перестаёт функционировать, далеко не факт, что виной всему защитный элемент. Тут наиболее правильным и рациональным решением будет проверка состояния устройства, отвечающего за неисправный прибор в машине.

Очень полезным инструментом в процессе диагностики станет карта предохранителей. На всех современных авто она располагается непосредственно на крышке предохранительного блока.

Существует несколько основных методов проверки:

• визуальный;
• способ замены;
• мультиметром.

Наиболее простым считается способ путём замены. Нужно лишь на место потенциально неисправного устройства установить новый предохранитель. Но справедливо считать эту методику идентичной визуальному осмотру. Ведь по внешним аспектам проще определять, чем менять подряд каждый из расположенных в блоке предохранителей.

Визуальная проверка

Начнём с того, как понять, сгорел ли в машине предохранитель, отталкиваясь сугубо от внешнего вида элемента. Этот метод считают самым верным, поскольку визуально многим довольно легко убедиться в том, что произошёл обрыв легкоплавкого компонента.

Для проверки потребуется извлечь элемент, подвести к свету и внимательно на него посмотреть. Опытному автомобилисту не составит труда узнать и понять, сгорел предохранитель в его машине или нет. Новички понимают это не сразу, что вызывает несколько больше вопросов касательно того, как получить точный ответ.

Изношенный предохранитель идентифицировать не сложно. Это проявляется в виде оборванной проволоки (легкоплавкий сплав) или обгорелых следов. Подобные симптомы указывают на то, что электроцепь разорвалась, и предохранитель нуждается в замене.

Подобный метод проверки актуален для тех предохранителей, которые изготавливаются на основе стекла или прозрачного пластика. Таких в легковых автомобилях большинство.

Но у способа есть также существенный недостаток. Проверка выполняется человеком, без применения каких-либо приборов. В некоторых случаях, особенно у новичков, визуальный осмотр не даёт 100% гарантии правильного диагноза. Потому намного правильнее и эффективнее проверять предохранители, используя мультиметры.

Проверка мультиметром

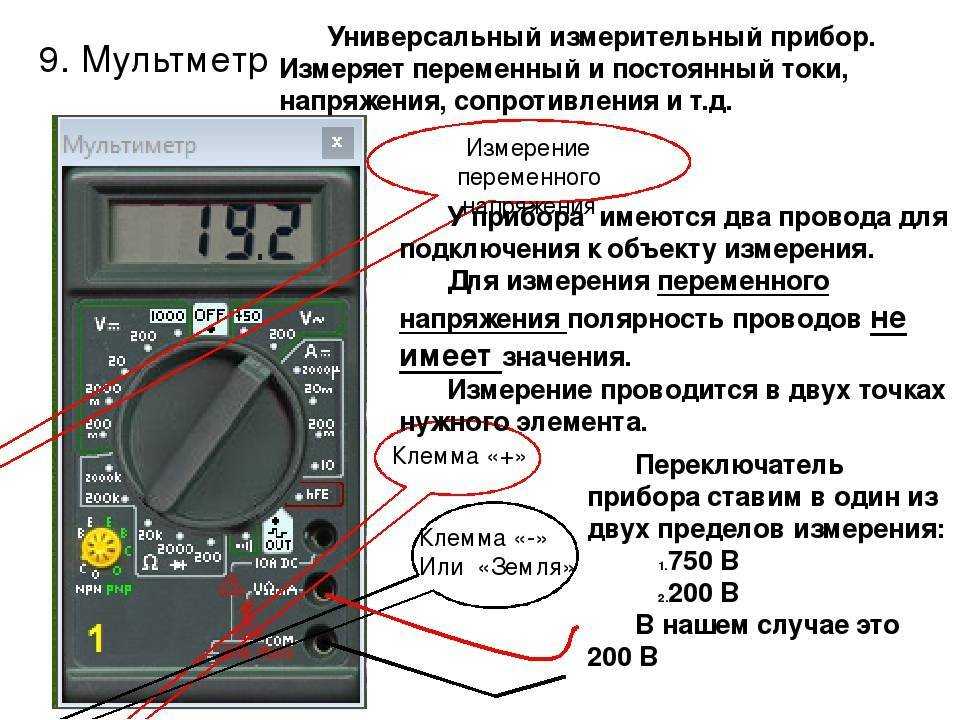

Это отличный способ, как можно определить в машине сгоревший предохранитель. Подобным методом вычислять может каждый, поскольку ничего особо сложного в процедуре нет. Единственным условием является наличие мультиметра. Можно проверить также и обычным тестером, но мультиметром в дальнейшем удаётся решить ряд других вопросов. Это более универсальный прибор. Имея в руках автомобильный мультиметр, следует детальнее разобраться в том, как самостоятельно проверить потенциально перегоревший предохранитель.

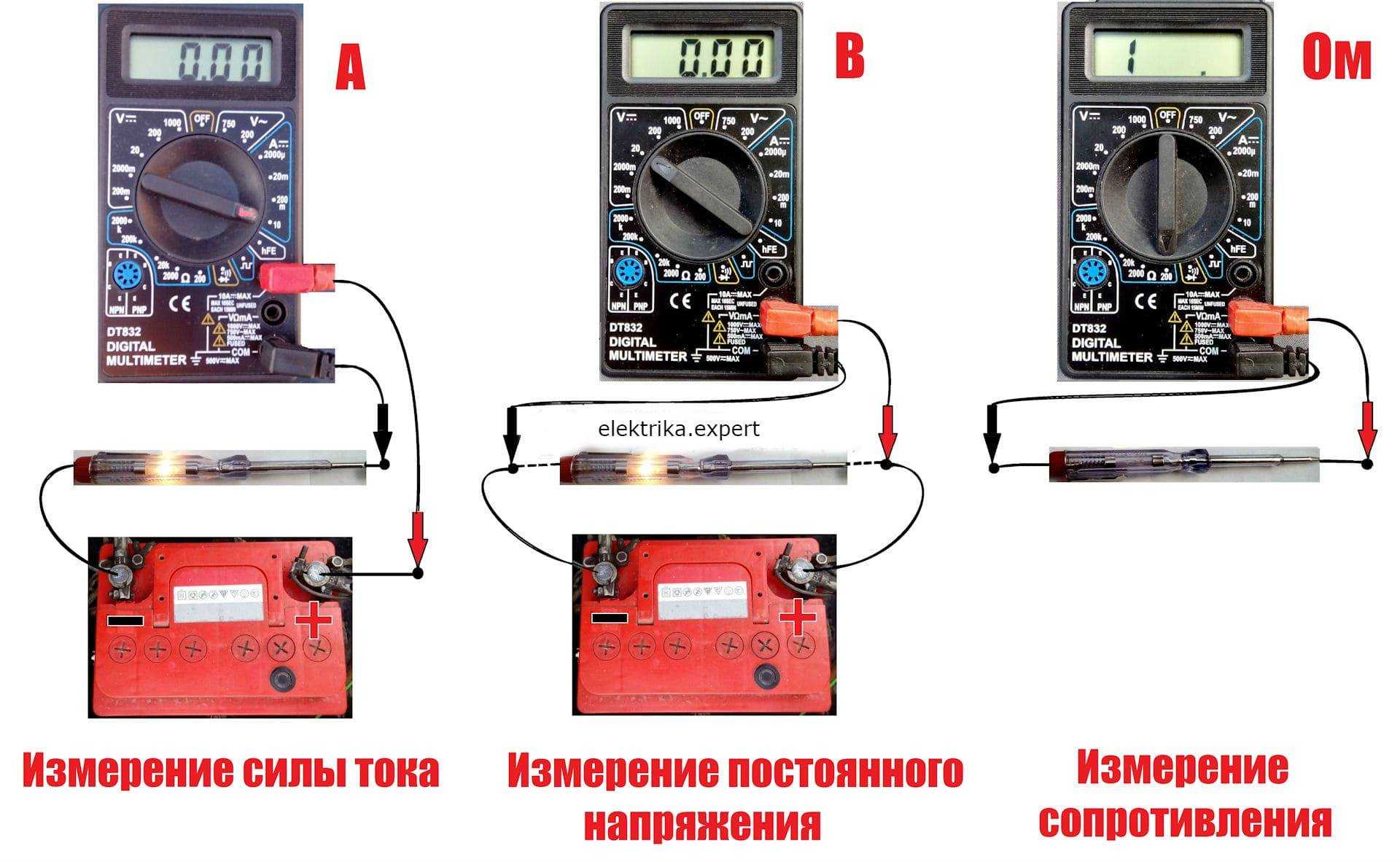

С помощью такого устройства выполняется проверка 2 методами:

• по напряжению;
• по сопротивлению.

Начнём с методики, которая предусматривает проверку состояния по напряжению. Здесь требуется выполнить следующие процедуры:

• включить измерительный прибор в режиме проверки напряжения;
• включить электроцепь машины, где имеются проблемы;
• проверить параметры напряжения на одном выводе защитного элемента, а затем на втором;
• если напряжения на одном из выводов нет, устройство сгорело, и его требуется заменить.

Способ предельно простой, за что и ценится автомобилистами. Достаточно буквально пары минут, чтобы убедиться в работоспособности предохранителя или подтвердить факт его выхода из строя.

Но в определённых ситуациях проверять по напряжению не очень легко. В основном это касается предохранителей, отвечающих за работу клаксона и дверного замка. Тут на помощь приходит альтернативный метод.

Если по каким-то причинам проверка по напряжению вам не подходит, воспользуйтесь способом диагностики по сопротивлению.

• мультиметр переключается в режим измерения Ом. Это единицы сопротивления;
• выводы измерительного прибора соединяются с выводами предохранителя;
• если на экране ноль, элемент вышел из строя и нуждается в замене.

И тут ничего сложного нет, потому с поставленной задачей легко справится даже начинающий автомобилист, который лишь недавно приступил к самостоятельной эксплуатации транспортного средства.

Фактически для проверки нужно только немного свободного времени и хороший мультиметр с соответствующими режимами измерения. Купить прибор не сложно, зато его возможности огромные в плане самостоятельной диагностики автомобиля.

Как найти короткое замыкание в проводке автомобиля

Короткое замыкание — это недопустимое соединение части цепи с «массой» или другой частью цепи. Часто причиной короткого замыкания бывает сильное окисление контактов в колодке, либо повреждение изоляции проводов. Если после замены неисправного предохранителя он снова перегорает, вероятно, в электропроводке есть короткое замыкание.

Чтобы найти короткое замыкание следует отсоединить проверяемый участок электропроводки от остальной проводки автомобиля. Мультиметр устанавливаем в режим прозвонки. Один щуп прибора подсоединяем к участку цепи, а другой — к кузову («массе»).

• Если короткого замыкания на участке цепи нет — прибор не будет подавать звуковых сигналов.
• Если есть короткое замыкание — мультиметр подаст звуковой сигнал (цепь окажется замкнутой).

Осматриваем весь участок цепи на наличие повреждений.

Напомним, выполнять диагностику проводки удобней тогда, когда под рукой есть схемы электрооборудования автомобиля (для Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4×4).

Ключевые слова: универсальная статья

Электрический плавкий предохранитель — это радиокомпонент, выполняющий защитную функцию. Предохранитель защищает электрическую цепь и её элементы от перегрева и возгорания при протекании сверх допустимой силы тока.

Каждый плавкий предохранитель имеет внутри себя проводок определенного диаметра. Через этот проводок течет электрический ток по всей цепи. Если каким-то образом в цепи возникает большая сила тока, то этот проводок просто-напросто сгорает. Чем тоньше провод, тем на меньшую силу тока рассчитан предохранитель.

Как проверить предохранитель мультиметром

Итак, вот наш пациент. Первым делом, мы можем уже визуально увидеть, что тонкий проводок предохранителя целый. Но в некоторых случаях это все равно ни о чем не говорит, так как проводок может сгореть прямо у самого края предохранителя.

Для точного определения работоспособности предохранителя, мы будем использовать мультиметр. Ставим его крутилку на значок прозвонки

и прикладываем щупы к предохранителю

В результате мультиметр выдает нам сопротивление 0 Ом и звуковой сигнал “пиииииииип”. Это означает, что предохранитель целый.

Сгоревший предохранитель покажет нам на мультиметре единичку

Сопротивление бесконечно большое, никакого звукового сигнала типа “пиииииииииииииип” мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

Как проверить предохранитель с помощью батарейки и лампочки

Если у вас нет мультиметра, то этот способ будет более предпочтительней. Для этого нам понадобится батарейка и маломощная лампочка накаливания. Батарейка и лампочка должны подходить к друг другу. Если у вас батарейка на 1,5 Вольта, то и лампочка тоже должна быть на 1,5 Вольта. Смотрим рисунки:

В первом случае у нас предохранитель в обрыве, следовательно, лампочка не горит. Во втором случае предохранитель оказался целым. В этом случае лампочка уже будет гореть.

Как проверить предохранитель с помощью батарейки и языка

Если у вас нет лампочки, то здесь индикатором целостности предохранителя будет служить ваш язык. Для этого достаточно собрать вот такую схему

Если предохранитель целый, то кончик языка будет пощипывать. Если же сгоревший, то вы ничего не почувствуете.

Заключение

Некоторые умельцы восстанавливают предохранители припаяв новый провод. Но… это чревато конечно же последствиями. Провод может быть и толще, и тоньше, и может выгореть в самый неподходящий момент или наоборот, когда вся аппаратура, защищаемая предохранителем, будет уже гореть ярким пламенем.

Поэтому, в таких ситуациях проще купить сразу готовый набор предохранителей и не заниматься самодеятельностью. Я находил на Алиэкспрессе вот такой неплохой набор
