Виды кабеля
Бронепровод получил свое название от толщины защитной оболочки и внутренней жилы, которые сильно отличаются в большую сторону сравнительно с прочими линиями передачи тока автомобиля. Ранее использовалась монолитная изоляция и плотный тросик из медных проводников.
Со временем «бутерброд» оплетки изменился. Добавились слои изолятора — внешний и внутренний, разделенные усиливающим кордом. Шина тоже модифицировалась — на смену дорогой меди пришли неметаллы, наподобие хлопчатобумажной или льняной нити, кевлавра, стекловолокна или пластика. Для обеспечения их проводимости с определенным сопротивлением, тросики пропитываются взвесями угля или сажи. Основная пропускная способность жилы по току обеспечивается внешним покрытием резистивной шины — ферропластом (силиконом или пластиком с алюминиевой крошкой).
Высоковольтные провода — мощные источники электрических помех, сила которых зависит от характеристик нагрузки шины. Посторонние скачки ЭМИ могут не только вызывать «наводку» на электронные части автомобиля, но и создавать паразитные токи на металлических элементах двигателя. В целях борьбы с проблемой используются три метода, все из которых направлены на повышение конечного сопротивления линии прохождению тока:
- Мощный резистор в концевом контакте кабеля. Применяется, в основном, для медного бронепровода, сопротивляемость которого изначально низка и составляет 0.022 Ом на метр длинны.
- Увеличение толщины внутренней неметаллической шины под слоем ферропласта. Таким методом увеличивают активное сопротивление. Резистивность линии становиться 1–6 кОм/м.
- Пружина из нержавейки поверх ферропласта — организация реактивного сопротивления. Характеристика нагрузки вырастает до 12–40 кОм/м.

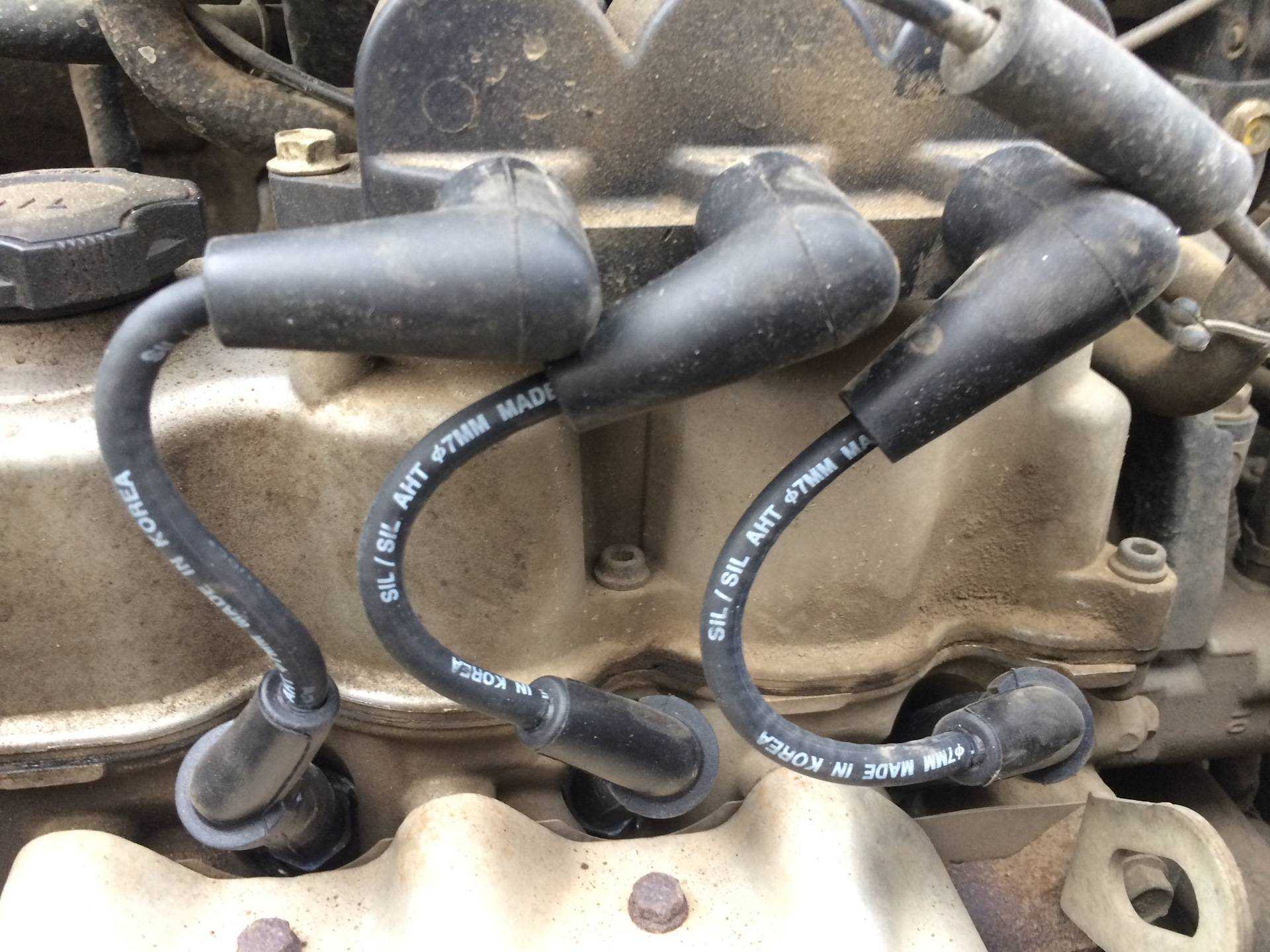

Для высоковольтных линий важны и наконечники с защитными колпачками. Именно в них происходит соприкосновение контактных площадок устройств с линией передачи бронепровода
Для конечного владельца может быть важной и форма колпачков. Они выпускаются прямыми и Г-образными
Нормативами для высоковольтных проводов служит национальный ГОСТ Р 53826-2010 и международный ISO 3808:2002
В них заложены требования к сопротивляемости изолятора бронепровода на пробой 35–40 кВт и сохранению его работоспособности, совместно с целостностью, в промежутке от +60 до +110°C
Нормативами для высоковольтных проводов служит национальный ГОСТ Р 53826-2010 и международный ISO 3808:2002. В них заложены требования к сопротивляемости изолятора бронепровода на пробой 35–40 кВт и сохранению его работоспособности, совместно с целостностью, в промежутке от +60 до +110°C.
Как проверить бронепровода мультиметром
С развитием технического прогресса появились электроизмерительная техника, получившая широкое применение для измерения величин высокого тока. Универсальность измерительной аппаратуры заключается в относительно простом автоматизированном процессе с обеспечением точных и быстрых показаний. Для контроля сопротивления в цепи проводов, кабелей и шнуров постоянного тока популярностью пользуется мультиметр.
Высоковольтные провода их особенности
При помощи измерительного устройства можно провести оценку и сравнение количества электрического напряжения. Выбрав правильный тип мультиметра можно провести исследование бронепровода. Особенностью высоковольтных проводов является способность выдерживать наибольшую силу тока. Предназначенные для установки сетей радиотехнических, электронной аппаратуры с высоким напряжением, делятся на группы:
- Монтажные провода.
- Провода зажигания.
- Кабели радиоэлектронной и электрофизической аппаратуры.
- Кабели для подвижных токоприемников.
За счет механической прочности, эластичности с разным видом изоляции высоковольтные провода в основном применяются в системе зажигания двигателей работающие при высоком напряжении, ограниченном включении, диапазоне давления, температуры. Несмотря на стойкость к вибрационным, линейным, ударным нагрузкам, устойчивости, горению, маслам, бензину имеют ограничение и износ.
Диагностика бронепровода в цепи
Появление цифровых и аналоговых измерительных приборов значительно упрощает и ускоряет процесс исследования цепи. Проверка высоковольтных проводов основана на измерении сопротивления.
Перед началом работы проводиться визуальный осмотр на предмет механических повреждений изоляции. Взаимодействие мультиметра с проводом предполагает наличие сигнала, который является носителем информации и непосредственно связан с величиной тока.
После обнаружения нарушения провод обесточивается, снимается и присоединяется к мультиметру, который подключается к разрыву, где нужно измерить силу тока. На приборе регулятором устанавливается режим сопротивления.
От модели тестера зависит диапазон измерения его показатели. Если при проверке на приборе, отсутствует информация сигнала это, указывает на то, что провод имеет разрыв и непригоден к дальнейшей эксплуатации.
Прозвонка высоковольтных проводов зажигания
Современные измерительные устройства для больших токов обеспечивают расширение пределов измерения. Так, с помощью мультиметра можно прозвонить провода высокого напряжения зажигания, если внешне он в порядке. Неисправности определяются по неровной работе двигателя.
Перед тем как проверить бронепровода мультиметром, необходимо узнать их сопротивление. Производитель высоковольтных проводов и кабелей позаботился об этом, указав сопротивление каждой марки на изоляции.
Порядок действия исследования заключается в подключении щупов измерительного прибора к концам провода. Показания измерения должны соответствовать маркировке кабеля. Важным элементом высоковольтных проводов является изоляция.
Усовершенствованная качественная изоляция придает износоустойчивость проводам.
Основы выбора измерительных устройств
На сегодняшний день новые технологии предъявляют особой усовершенствованные технические средства для измерения, контроля точности и при восстановлении различных элементов электрического тока.
Без применения универсальных измерительных механических аппаратов — осциллографов — невозможно осуществить ряд диагностических операций.
Механизмы контроля, имея разную форму и технические характеристики. Это дает возможность потребителю выбрать устройство с системой измерения тока, которая больше всего подходит для запрашиваемых параметров.
Немалое значение при покупке приборов имеет его стоимость, которая зависит от сложности изготовления элементов конструкции.
Вероятные причины неисправности
p, blockquote 7,0,0,0,0 —>
Наиболее распространенная причина неисправности высоковольтных проводов – естественный износ и старение. Они располагаются в непосредственной близости к двигателю.
p, blockquote 8,0,0,0,0 —>
В процессе эксплуатации автомобиля, особенно в холодное время года, суточный перепад температур может составлять более 100 градусов Цельсия. Изоляционные свойства материала покрытия провода постепенно уменьшаются. Провод начинает растрескиваться, в него проникает влага, пары агрессивных жидкостей (антифриз, омывайка), масла, солевые растворы обработки дорожных покрытий.
p, blockquote 9,0,0,0,0 —>
Как только трещины достигают токоведущей жилы, высоковольтный сигнал может пробить на массу. Изоляционные свойства провода будут нарушены, импульс зажигания к свечам не дойдет.
p, blockquote 10,0,0,0,0 —>
Часто провода теряют токопроводящие свойства в результате механических воздействий. Это обычно имеет место в местах соединения токоведущего проводника с контактными разъемами свечей и катушек зажигания.
p, blockquote 11,0,0,0,0 —>
При монтаже ВВ проводов необходимо правильно их укладывать, обязательно прикреплять обжимные полиэфирвиниловые хомуты, избегать лишних механических усилий.
p, blockquote 12,0,0,0,0 —>
Провода могут выйти из строя в результате превышения максимального уровня высокого напряжения. Такая ситуация возможна в случае пробоя катушки по первичной обмотке.
p, blockquote 13,0,1,0,0 —> adsp-pro-1 —>
Высоковольтные провода ВАЗ 2115
Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.
Подключение
Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.
Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.
Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:
Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):
На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).
Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:
— Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;
— Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;
— Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;
— Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.
Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.
Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.
Как снять высоковольтные провода?
Выключаем зажигание Открываем капот Вытаскиваем провода с модуля зажигания и с двигателя.
Как подключить высоковольтные провода?
Подключать ВВ провода нужно в определённом порядке. Каждый провод идёт на определённый цилиндр, и на определённый разъём в модуле зажигания (катушки зажигания). Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.
Схема подключения высоковольтных проводов:

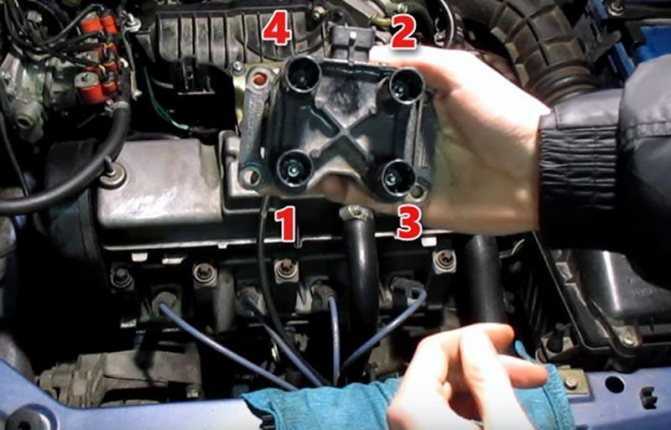

Нумерация цилиндров с лева на право. Нумерация модуля зажигания: первый цилиндр – левый нижний отсек модуля зажигания
Второй цилиндр – левый верхний отсек
Третий цилиндр – правый верхний,
Четвёртый цилиндр – правый нижний отсек модуля зажигания.

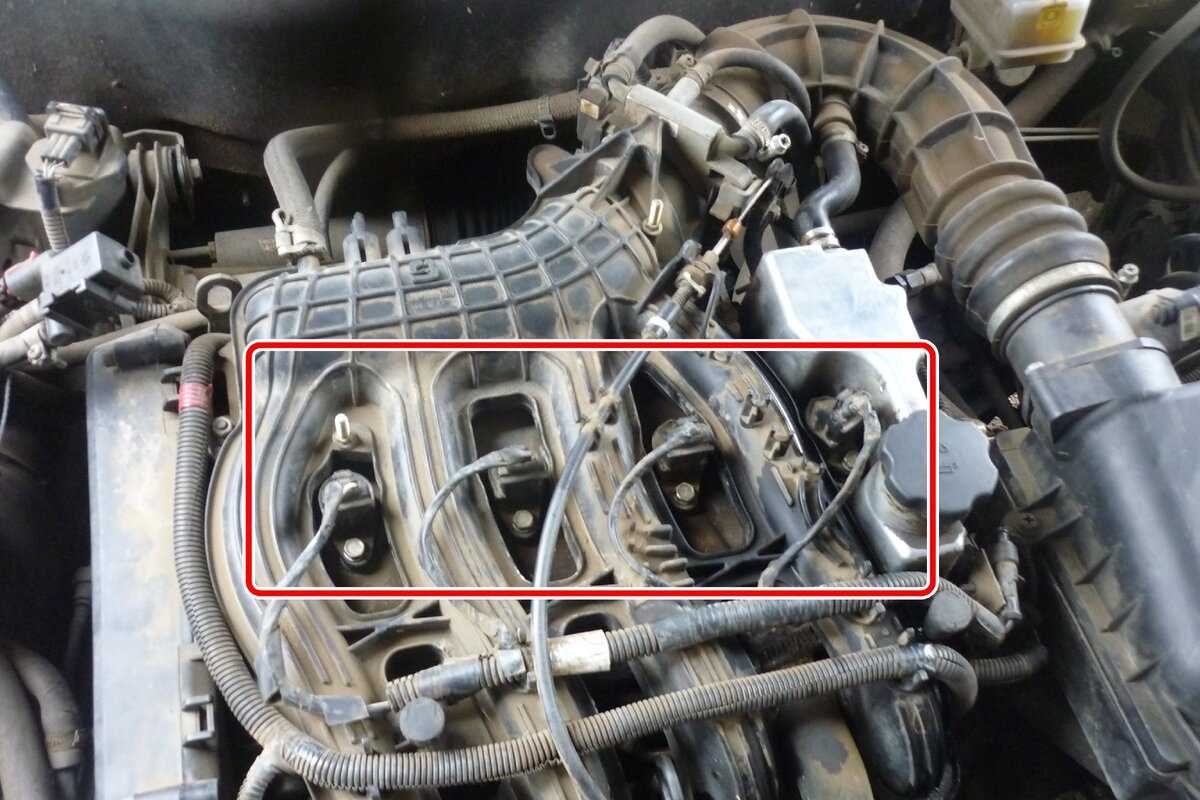

Расположение
Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.
Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках выше.
Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.
Омметром измерьте сопротивление высоковольтных проводов.
Самостоятельная проверка автомобильных высоковольтных свечных проводов системы зажигания
Начинать диагностику необходимо с внешнего осмотра высоковольтных проводов. При таком наружном осмотре не допускается наличие заметных дефектов в виде трещин, переломов и т.д.
- Самым простым способом проверки является использование заведомо исправного запасного провода зажигания. Необходимо провести поочередное отключение каждого бронепровода, заменяя его запасным. Стабилизация работы двигателя после замены одного из проводов укажет на неисправный элемент.
- Для выявления возможного пробоя бронепровода зажигания необходимо дождаться темного времени суток. С наступлением темноты потребуется открыть капот и запустить мотор. Если имеется пробой, тогда в процессе работы двигателя становится хорошо заметной электрическая искра на поврежденном высоковольтном проводе.
- Также проверку высоковольтных автомобильных проводов зажигания можно осуществить посредством использования дополнительного изолированного провода. Для проверки концы такого провода зачищаются (оголяются). Затем один конец замыкается на «массу», а вторым концом следует провести по самому высоковольтному проводу, местам соединений, изгибам, колпачкам и т.д. Если в определенном месте есть пробой, тогда между областью пробоя и концом провода-тестера появится электрическая искра.
- Проверка сопротивления высоковольтных автомобильных проводов осуществляется при помощи мультиметра. Для проверки мультиметр необходимо перевести в режим работы в качестве омметра. Следующим шагом становится снятие провода со свечи зажигания на первом цилиндре, после чего указанный провод также отключается от катушки зажигания. Затем контакты мультиметра подсоединяются к концам провода, после чего производится оценка полученных данных.
Аналогичным способом следует проверить остальные высоковольтные провода зажигания. Следует учитывать, что разброс по показаниям между всеми проводами не должен быть выше 2-х или максимум 4-х кОм. Превышение данного порога укажет на необходимость замены высоковольтных автомобильных проводов зажигания.
Следует добавить, что в случае обнаружения неисправного провода замена только одного дефектного элемента не рекомендуется, так как является временной мерой. Высоковольтные бронепровода зажигания в автомобиле оптимально менять комплектом. Такой подход позволяет обеспечить наиболее эффективную работу системы зажигания и ровную работу двигателя на всех режимах. По этой же причине крайне не рекомендуется осуществлять ремонт высоковольтных проводов для дальнейшей эксплуатации без замены.
Тюнинг и модернизация свечей зажигания своими руками для улучшения топливной экономичности и других характеристик ДВС. Как самому доработать свечи.
Признаки неисправности свечей зажигания. Оценка состояния свечи при визуальном осмотре, способы проверки свечей зажигания. Налет на электродах свечи.
По каким причинам могут возникать пропуски воспламенения топливно-воздушной смеси в одном или нескольких цилиндрах. Диагностика неисправности, рекомендации.
Что делать, если пропала искра зажигания. Диагностика отдельных элементов: свечи, катушка, модуль зажигания. Как проверить искру на инжекторном моторе.
Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.
Что необходимо знать при подборе свечей зажигания по модели авто: размер, калильное число, взаимозаменяемость. Выбор свечей по конструкции, полезные советы.
На автомобилях с бензиновыми моторами топливная смесь поджигается искровым разрядом, поступающим на электроды свечей по специальным проводникам, снабженным усиленной изоляцией. Токоведущие жилы не вечны – в процессе эксплуатации они изнашиваются и приходят в негодность – частично или полностью. Проверка высоковольтных проводов зажигания – одно из первых диагностических мероприятий, выполняемых при нестабильной работе силового агрегата (двигатель «троит»). Операция производится в гаражных условиях, посещать автосервис не обязательно.

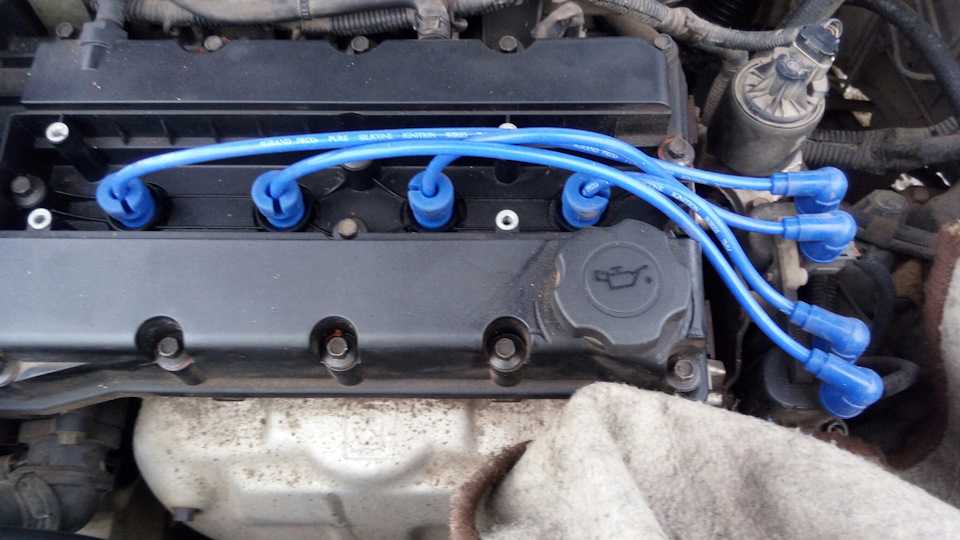

Ремонт высоковольтных проводов
В 99,9% случаев проблема кроется не в самом проводе, а в наконечнике свечи, вернее в месте соединения провода и наконечника. Дело в том, что провод соединен с этим самым наконечником просто обжимом, т.е. ни пайки, ни других видов соединения там нет. И вредные факторы, такие как конденсат и замасливание свечных колодцев(болезнь двигателей Лачетти) медленно, но уверенно делают своё пакостное дело по увеличению сопротивления в месте соединения. Но главный разрушитель хорошего контакта – это температура! Постоянное изменение температуры, а также разный коэффициент температурного расширения у металла (из него сделан наконечник) и силикона также повышают сопротивление.
Вот сопротивление высоковольтного провода без наконечника.
Ремонт высоковольтных проводов (нажмите для увеличения)
С наконечником 415 кОм, а без наконечника – 3 кОм!
Поэтому нам необходимо заново переделать и обжать место соединения.

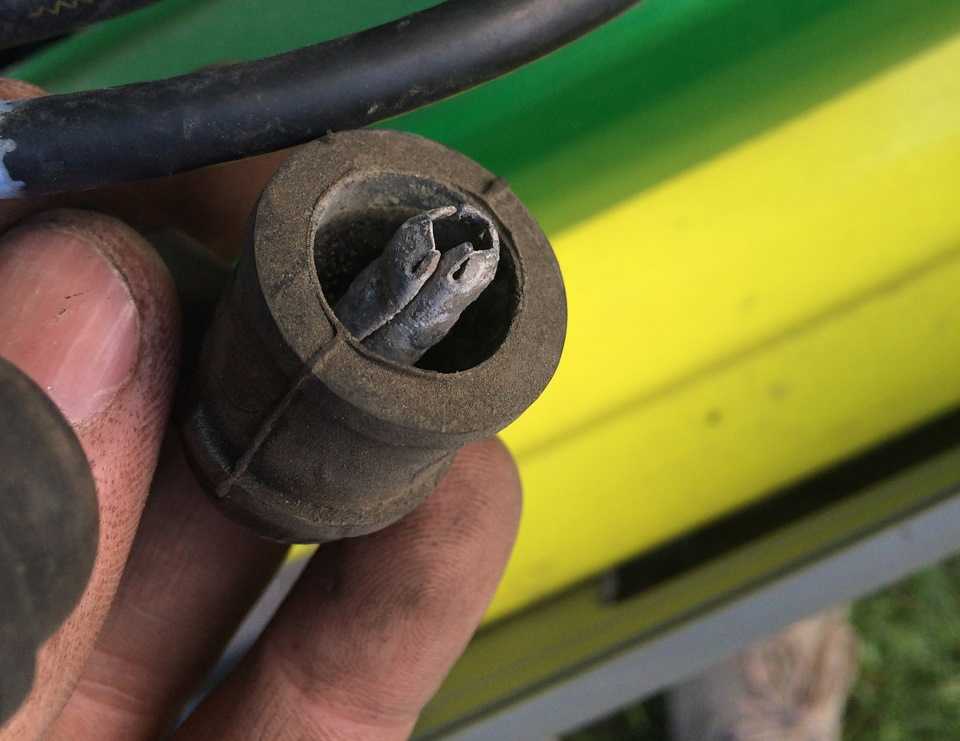

Разбираем наконечник, проталкивая провод через наконечник. Будет очень тяжело, но реально. Нужно смазать провод либо силиконовой смазкой, либо мылом.
Вот так всё выглядит
Ремонт высоковольтных проводов (нажмите для увеличения)
1 сам высоковольтный провод
2 металлический наконечник
3 изолятор наконечника.
Аккуратно снимаем изоляцию на конце высоковольтного провода…
Ремонт высоковольтных проводов
…и загибаем жилу как показано стрелками на фото
Ремонт высоковольтных проводов
Примечание: в идеале можно оголить жилу провода чуть больше, а потом не просто загнуть её, а обмотать вокруг изоляции для бОльшего пятна контакта с наконечником, но тогда есть риск, что не хватит длинны высоковольтного провода от катушки зажигания до свечи.
Ремонт высоковольтных проводов. Наконечник
Предварительно очистив и обезжирив наконечник, вставляем в него(как показано стрелкой) наш провод и хорошо обжимаем.
Проверяем сопротивление и, если оно в пределах нормы, то собираем всё как было. Смазываем провод силиконовой смазкой, это защитит его от воздействия вредных факторов и продлит срок его службы.
Проводим аналогичные манипуляции с другими проводами и наслаждаемся результатами проделанной работы.
Насколько часто следует выполнять замену проводов зажигания?
Зима уже не за горами, поэтому не стоит исключать ситуации, когда однажды утром, при повороте ключа зажигания, мотор попросту может «забастовать». Наличие проблем с запуском у бензинового двигателя внутреннего сгорания может быть связано как с аккумуляторной батареей, так и со свечами зажигания. Но это не единственный важный момент. Наличие в системе старых или неисправных проводов высокого напряжения, совершенно не делает лучше пусковые свойства мотора. Именно поэтому, вне зависимости от того, насколько хорошо запускается мотор, перед началом зимнего сезона не лишним будет провести диагностику системы зажигания. Провода высокого напряжения и их роль в системе зажигания. В бензиновых двигателях воспламенение сжатой смеси топлива и воздуха производится при помощи электрической искры, создаваемой свечами зажигания. Для ее успешного возникновения требуется достаточно высокий уровень напряжения, порядка 35 кВ, в то время, как большая часть автомобильного оборудования работает с напряжением в 12В. Основной задачей проводов высокого напряжения является обеспечение передачи электрического тока от катушки либо модуля зажигания до свечей, которые уже и воспламеняют всю смесь, посредством электрической искры.
В стандартном исполнении они представляют собой классическую вариацию медного провода, с обязательным покрытием специальной оболочкой, обеспечивающей изоляцию. Изоляция, чаще всего, играет очень важную роль и делается из материалов высокой прочности, например, силикона. Причиной для этого становится обеспечение отсутствия утечки тока в процессе передачи его на свечи. Кроме того, на проводе имеются наконечники из металла, необходимые для того, чтобы успешно соединиться с контактами свечи и катушки зажигания, с колпачками на них. На старых моделях двигателей внутреннего сгорания имеется еще и такой прибор, как трамблер, или же распределитель зажигания. Его задачей становится распределение зажигания по цилиндрам ДВС и определение времени появления импульса.
Принцип действия. Его основой становится такое физическое явление, как электромагнитная индукция, с возникновением электромагнитных полей в местах протекания тока. Они могут создавать различные помехи в электронных приборах, таких, как радиоприемник, приборы управления мотором и коробкой передач. Поэтому одной из функций проводов становится подавление такого рода помех, создаваемых системой зажигания.
Нагрузка на провода и регламент замены. До этого, для подачи разряда на свечи применялись стандартные версии высоковольтных проводов с медным сердечником из нескольких жил. Впоследствии стал использоваться кабель, который делался из стекловолокна и пропитывался углеродом. Несмотря на то, что провода для свечей могут быть сделаны разными по строению и из разного материала, в функциональном плане они похожи. Наиболее часто оболочка для внешней изоляции изготавливается из силикона, так как ей приходится выдерживать воздействие вибрации, перепады температур, влияние агрессивной среды подкапотного пространства и другие факторы.
Высоковольтные провода, в отличие от свечей зажигания, не имеют конкретного срока замены, срок их работы зависит исключительно от условий использования. Конечно, вечно работать они не смогут, в ходе использования они приходят в негодность и постепенно изнашиваются. По прохождении определенного времени, провода могут задубеть или получить повреждения внешней изоляционной оболочки. Последствием этого может стать возникновение утечки напряжения в системе зажигания на массу, перебоев в зажигании и неспокойный ход мотора.
Итог. Так как провода высокого напряжения подвергаются регулярным нагрузкам и вредному влиянию окружающей среды, они нуждаются в регулярном контроле и замене, в случае необходимости.
Проверка высоковольтных проводов зажигания
Проверить линию зажигания можно с помощью обычного мультиметра, он поможет вам определиться с каким проводом проблемы. Причиной для проверки может быть нестабильная работа двигателя при холостых оборотах и под нагрузкой, а также сбои датчиков, на которые оказывается влияние электромагнитного поля.
При неисправности одного или нескольких проводов, ток и напряжение на свече будут подаваться не полноценно, вследствие чего будет неправильно работать двигатель и свечи зажигания. Основной задачей мультиметра является проверка на наличие разрыва и определение сопротивления в кабелях.
Если в ходе проверки мультиметром выявлено, что нормы не соответствуют, то в обязательном порядке требуется замена высоковольтного кабеля.
Осмотр проводов зажигания
Перед проверкой мультиметром, стоит провести самостоятельно визуальный осмотр высоковольтной линии на повреждение изоляции, оплавление или сколы. Частые причины поломок кабеля – это неаккуратно проведенный ремонт или их прикосновение к горячим деталям мотора. Также причиной может стать попадание на изоляцию активных химических элементов.
Необходимо уделить особое внимание контактной части высоковольтных проводов, они не должны иметь признаков нагара и окисления. При осмотре можно проверить и наличие разрывов в высоковольтном кабеле. Для проверки необходимо завести мотор и посмотреть на высоковольтную линию
В местах разрыва будут проскакивать искры
Для проверки необходимо завести мотор и посмотреть на высоковольтную линию. В местах разрыва будут проскакивать искры.
Проверка мультиметром
Для проверки мультиметром первым делом необходимо снять провода зажигания.
Для проверки на мультиметре требуется выбрать режим проверки сопротивления, желательно установить диапазон от 3 до 10 кОм. Отсутствие сопротивления в кабеле означает, что где-то есть разрыв. Тогда он не пригоден к дальнейшей эксплуатации, и требует замену. В основном значение сопротивления линии зажигания должно быть приблизительно 5кОм.
Часто нормальное сопротивление выштамповано на изоляции кабеля. Следует не забывать, что нормальное сопротивление высоковольтной линии в комплекте не должно сильно различаться, отличие должно быть не более чем 2-3 кОм.
Кратко об устройстве проводников
Это инструмент, который можно успешно использовать для диагностики схем, изучения электронных компонентов. Также он отлично подходит для устранения неполадок. В измеритель встроен процессор, который позволяет пользователю измерять множество высокофункциональных электрических параметров.
Он состоит из таких частей:
- дисплей;
- ручка выбора;
- порты;
- зонды (провода или щупы) измерительные;
- источник тока, «Крона».
Дисплей обычно имеет четыре цифры, а также возможность отображения отрицательного знака. Некоторые устройства имеют освещённые дисплеи для лучшего просмотра в условиях низкой освещённости. Ручка выбора позволяет пользователю установить прибор на определение тока (мА), напряжения (V) и сопротивления (Ом).
Два датчика (щупа) подключены к двум портам на передней панели устройства. COM является обычным и почти всегда подключён к земле или минусу цепи. COM-зонд обычно чёрный, но нет никакой разницы между красным зондом и чёрным зондом, кроме удобства в измерении. 10A — специальный порт, используемый при измерении больших токов (более 200 мА).
Раньше для подачи разряда от катушки к свечам применялись традиционные ВВ провода с медным многожильным сердечником (на жаргоне – бронепровода). Недостаток подобных изделий – постепенное переламывание тонких проволочек из-за низкой эластичности. В современные автомобили производители устанавливают гибкие кабели с неметаллической жилой, сделанной из стекловолокна с углеродной пропиткой. Токоведущая часть обернута несколькими вспомогательными оболочками:
- полимерный экранизирующий слой;
- внутренняя изоляция, изготовленная на основе силикона;
- каркас в виде оплетки из прочной синтетики;
- наружная силиконовая изоляция.
Для подключения к контакту свечной «люльки» углеродная жила выведена за пределы изоляции и загнута в обратном направлении. Снаружи сердечник обжимается медной клеммой, надеваемой на контакт свечи. Сверху соединение защищено плотным диэлектрическим колпачком. Второй конец проводника подключен к катушке зажигания аналогичным образом.
Важное преимущество новых высоковольтных бронепроводов – эластичность и гибкость. Благодаря данным качествам изделие служит значительно дольше медных предшественников. Но рано или поздно наступает момент, когда углеродно-силиконовые ВВ провода изнашиваются и начинают «хандрить»
Но рано или поздно наступает момент, когда углеродно-силиконовые ВВ провода изнашиваются и начинают «хандрить».
Что нужно знать автовладельцу о свечах зажигания?
На всех современных авто установлен ДВС. Энергия, необходимая для работы автомобиля, получается за счет сгорания топливной смеси внутри цилиндров двигателя. Автомобильные СЗ предназначены для воспламенения горючей смеси. От их исправности зависит пуск мотора, мощность и расход топлива. Поэтому нужно знать, когда менять свечи зажигания и вовремя выполнять эту процедуру.
В бензиновых моторах используются искровые СЗ, они состоят из следующих элементов:
- металлического корпуса;
- центрального электрода;
- одного или двух боковых электродов;
- металлического наконечника для присоединения высоковольтного провода;
- керамического изолятора.
СЗ испытывают большую нагрузку, а от их исправности зависит бесперебойная работа бензинового мотора (автор видео — ZapPrivozTV).
Признаки неисправности
Владельцы новых иномарок могут узнать срок замены свечей зажигания по специальному индикатору Check Engine на приборной доске.
Водителям, не имеющим индикатора, необходимо знать признаки, по которым можно понять, когда нужно менять свечи зажигания:
- холодный двигатель плохо заводится, может не завестись совсем;
- мотор работает с перебоями, «троит», плохая тяга, не набирает обороты;
- падает приемистость силового агрегата, снижается мощность;
- увеличивается расход топлива;
- меняется цвет выхлопных газов, увеличивается содержание в них углекислого газа.
Сопротивление высоковольтных проводов
Сравниваем результаты показаний. Допустимый разброс на проводах это 2-4кОм. Если больше, то ВВ провода под замену. Кстати заменять провода нужно комплектом, а не по одному. Каждый производитель имеет разное сопротивление высоковольтного провода.
Рассмотрим наиболее распространённые провода:
- Tesla. Сопротивление 6 кОм ( поддельная тесла 8 кОм).
- Slon. Сопротивление от 4 до 7 кОм(4 на первом и почти 7 на последнем).
- ProSport. Сопротивление почти 0.
- Cargen. Сопротивление 0,9 кОм.(каждый провод имеет разное сопротивление из-за разной длины, представлены округлённые величины).
Источник

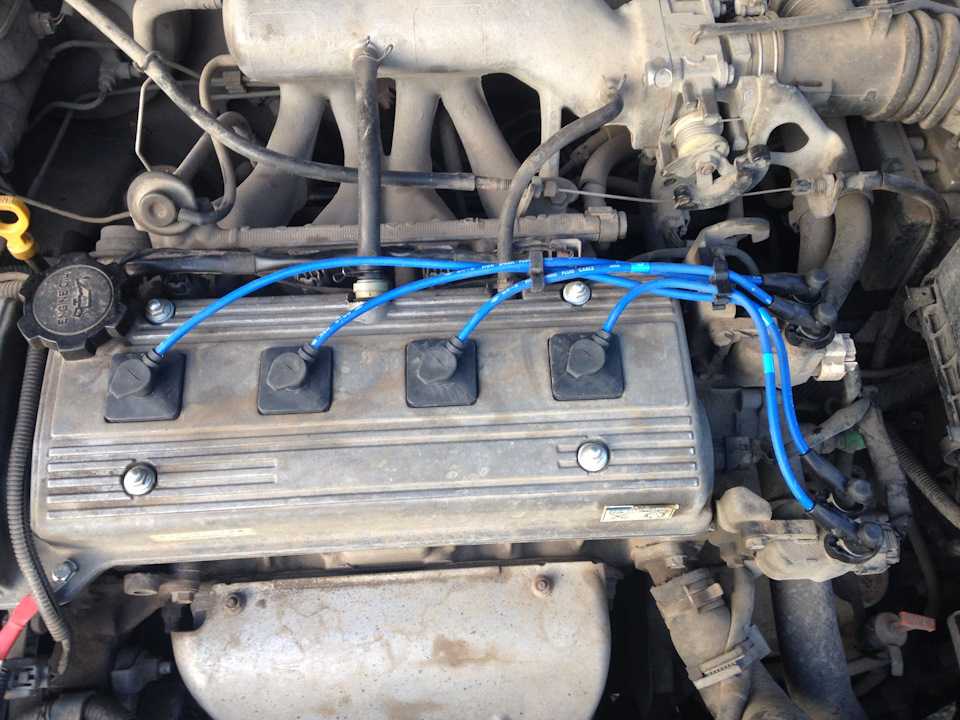

3 совета по выбору высоковольтных проводов зажигания

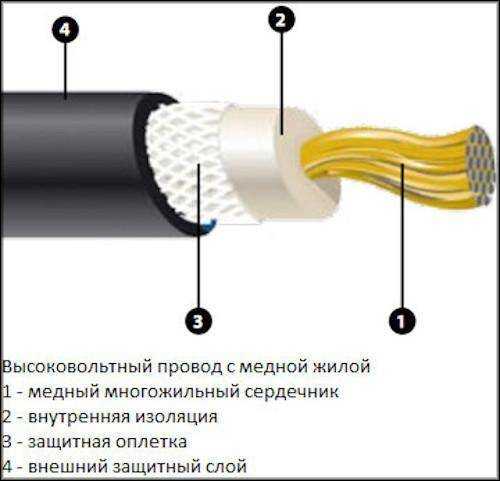

Составные части высоковольтного провода — это токоведущая жила, изоляционный материал, металлические контактные клеммы и колпачки. Иногда дополнительно в состав комплекта включают гребенки, аккуратно собирающие всю проводку в один жгут. Исходя из используемых материалов и технологии изготовления, вся свечная проводка условно разделяется на 3 категории.
В первую включается провод с несколькими токоведущими жилами из меди. В качестве изоляционного материала используется поливинилхлорид.
Ко второй категории относят одножильную высоковольтную проводку зажигания с изоляцией из поливинилхлорида или разновидности полиуретана (EPDM). Данные изделия требуют проверки и использования дополнительных резисторов, подавляющих помехи. Изоляционный слой из ПВХ чувствителен к длительному воздействию низкой и высокой температуры, бензиновых паров, в результате чего изоляция со временем трескается. В образовавшиеся трещины попадает влага, резко снижающая сопротивление жилы и приводящая к утечкам тока. Большая часть отечественной автомобильной продукции по сей день оснащается высоковольтной проводкой именно из этой категории.
В самых современных модификациях применяются жилы из различных неметаллов (стекловолокно, полимерные материалы, графит, кевлар, лен и хлопок, а также всевозможные сочетания указанных материалов). Для изготовления изоляционного слоя в этих проводах используется силиконовая резина, обеспечивающая высокое напряжение на пробой и отсутствие утечек тока в системе зажигания, которые можно выявить проверкой. Эти качества в результате увеличивают мощность искры и общую мощность двигателя. Обеспечивается наиболее полное сгорание топлива и его оптимальный расход.
Все изделия соответствуют существующим техническим требованиям, отличие между категориями состоит лишь в цене и в ресурсе. Для сравнения, минимальный ресурс силиконовых изделий производства ставропольской компании «Цитрон» составляет 160 тысяч км пробега (срок службы при этом неограничен), несиликоновые же модели, как показывает проверка практикой, могут прослужить от силы 50 тысяч км либо до 3 лет эксплуатации в природных условиях России. Стоимость силиконовой проводки при этом выше стоимости классической в 3-4 раза. Задача покупателя в данном случае — выбрать компромиссный вариант между ценой и долговечностью. Помогут с выбором высоковольтных проводов зажигания некоторые советы и рекомендации.
Рекомендуем
Совет № 1. Внимательно изучите информацию о продукте (производитель, условия использования и др.) — она должна иметься как на упаковке, так и на самом изделии.
Зачастую на подделках английское слово «silicone» печатается с ошибкой. Данное явление столь распространено, что даже встречалось в одном авторитетном печатном СМИ по автомобильной тематике. Авторы ошибочно и без проверки употребили слово «silicon», которое на самом деле переводится как «кремний».
