Схема электропроводки газ 66: особенности системы зажигания и освещения

Особенности электрооборудования

Военное предназначение автомобиля накладывает определенные свойства на все его системы и узлы. В частности, требования по электрооборудованию заключаются в:

1. Максимальной защите проводки от наводимых электромеханических помех,
2. Дублировании основных компонентов, либо их резервной схеме работы,
3. Максимальной ремонтопригодности в полевых условиях своими руками.

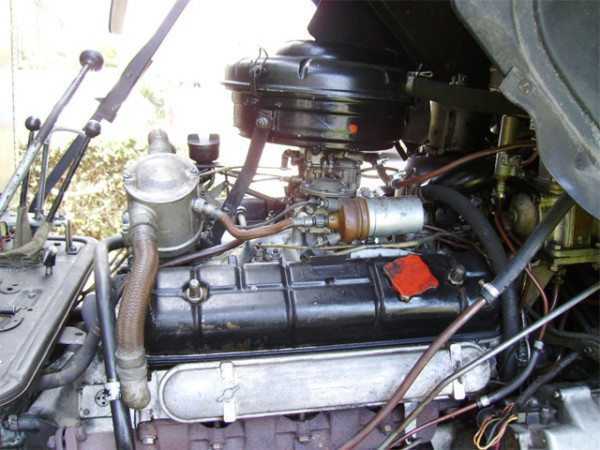

Все электрооборудование двигателя максимально защищено от помех и влаги

Справочно: сама же проводка имела классическую схему, присущую контактному зажиганию карбюраторных двигателей. Однако, ряд элементов и узлов были выполнены уникальными, что требовалось по условиям эксплуатации.

Очень часто армейский автомобиль ГАЗ 66 нес на себе функции радиоэлектронной разведки и раннего обнаружения противника. Поэтому, исполнение электрооборудования предусматривало максимальную защиту, ведь цена потери боевой единицы могла иметь тяжелые последствия для боевой операции.

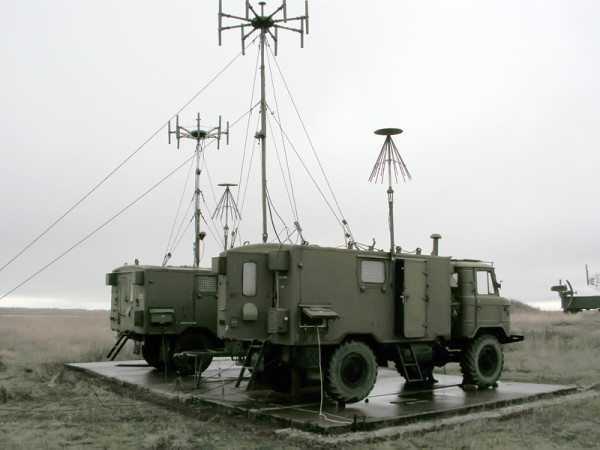

Автоматический радиопеленгатор АРП-11 на базе ГАЗ 66

Система зажигания

Для защиты системы зажигания, проводка ГАЗ 66 выполнена в экранированном варианте:

1. Корпус трамблера помещен в герметичный металлический стакан,
2. Высоковольтные провода к свечам имеют металлическую оплетку,
3. На свечи одеты металлические колпаки, выполняющие роль экрана.

Защищенный трамблер имеет штуцер для подвода воздуха

Конструкция основных узлов выполнена таким образом, чтобы система зажигания сохраняла свою работоспособность и при преодолении водных преград. В частности:

1. В корпус трамблера с помощью гибкого шланга подается с ресивера избыточное давление, препятствующее проникновению воды внутрь,
2. Высоковольтные провода оснащены герметичными колпаками,
3. Катушка зажигания также помещена в герметичный корпус (см. также схему электропроводки ГАЗ 3307).

Фото высоковольтных проводов ГАЗ 66 в герметичном исполнении

Справочно: при преодолении вброд рек и озер водителю предписывалось снимать шкив с привода вентилятора охлаждения двигателя. Это необходимо для того, чтобы уберечь радиатор, поскольку в воде вентилятор создает водную струю, способную вывести его из строя.

Также к системе зажигания были предусмотрены аварийные схемы работы. В частности, заводская инструкция при выходе из строя катушки зажигания или трамблера предписывала следующий алгоритм действий:

1. Отсоединить провод генератора от катушки зажигания,
2. Присоединить к аварийному вибратору,
3. Запустить двигатель и поддерживать частоту вращения не выше 2000 об/мин,
4. Двигаться с одинаковой скоростью не более 50 км (см. также схему электропроводки ГАЗ 3110).

Аварийный вибратор 5102.3747 на ГАЗ 66

При движении на резервной системе зажигания аварийный вибратор исполняет роль катушки и трамблера, постоянно генерируя искру с частотой 250-400 Гц. При этом:

1. мощность двигателя снижается, что накладывает ограничения на буксируемый прицеп,
2. автомобиль может проехать еще 50 км, что достаточно для выполнения поставленных командованием задач.

Справочно: на последующих версиях автомобиля устанавливалось транзисторное зажигание. Однако, как и прежде система комплектовалась резервной схемой работы на случай выхода из строя ее электронных компонентов.

Система освещения

Именно по осветительным приборам можно легко отличить гражданскую версию ГАЗ 66 от ее военного оригинала:

1. Первое поколение (с 1963 по 1968 года) и второе (с1968 по 1985 года) выпускались исключительно для нужд военных,
2. Третье поколение автомобиля (с 1985 года) получило «прописку» в народном хозяйстве.

Светомаскировочная фара ГАЗ 66 аналогична моделям, устанавливаемым на танки

Для военных моделей важнее всего было обеспечить маскировку авто в ночное время, тогда как для гражданских версий задача стоит совершенно иначе:

1. Обеспечить видимость габаритов автомобиля на дорогах общего пользования,
2. Обеспечить видимость дорожной обстановки водителю из кабины.

Справочно: Начиная с 1981 года, на ГАЗ 66 устанавливали новые световые приборы, включая и увеличенные в размерах подфарники оранжевого цвета.

ГАЗ 66 с «гражданскими» фарами и габаритными огнями

Кроме наружных приборов освещения, существовали и гражданские версии автомобиля, предназначенные для эксплуатации в суровых зимних широтах. В частности, северный вариант ГАЗ 66-92 комплектовался:

1. Кабиной с усиленной термоизоляцией,
2. Двойными стеклами,
3. Дополнительным салонным отопителем и предпусковым подогревателем,
4. Аккумуляторной батареей увеличенной емкости,
5. Дополнительными противотуманными фарами.

Неисправности системы зажигания автомобиля ГАЗ 3307

Характерные признаки неисправностей в системе зажигания

Неисправностями в зажигании могут служить следующие признаки:

• Двигатель не запускается;
• Мотор заводится и тут же глохнет;
• Работа мотора идет с перебоями («троит»);
• Двигатель не развивает оборотов, происходит потеря мощности;
• Двигатель не работает на холостых оборотах.

Причины, по которым происходят неполадки в системе зажигания

Если двигатель не заводится, причиной неисправности может служить сгоревший замок зажигания. В таком случае не будет подаваться искра на цилиндры. Причина может скрываться и в электрической проводке: в частности, из-за поврежденного провода, идущего от коммутатора к катушке зажигания.

› Электронное зажигание на 24д и 402

Почитав всякие разные форумы и уазбуку, и оллгаз, и драйв у меня вспухла голова. Каждый нахваливал свое болото, . Про волговские системы говорили, что магнит в распределителе может размагнититься или поменять полярность от тряски, про жигулевские говорили, что датчики холла ломаются, ну а минусы кулачковой системы я сам узнал еще прошлой зимой, когда по неопытности поменял чуть ли не всю систему зажигания) Но на драйве писали, не помню где, что Волговские системы самые надежные и практичные. Собственно, посоветовавшись с отцом, я решил ставить Волговскую систему, т к он тоже сказал, что жигулевская система не айс. Так, с системой разобрались, далее я думал какой конфиг ставить, ходил по магазинам, мониторил цены, и опять же курил форумы. И тут я наткнулся на статейку в журнале «За рулем» про коммутаторы. Я думаю, вам будет полезно это прочитать, а то на форумах часто встречал отзывы о том, что коммутатор сдох. А оказывается его просто неправильно ставили)

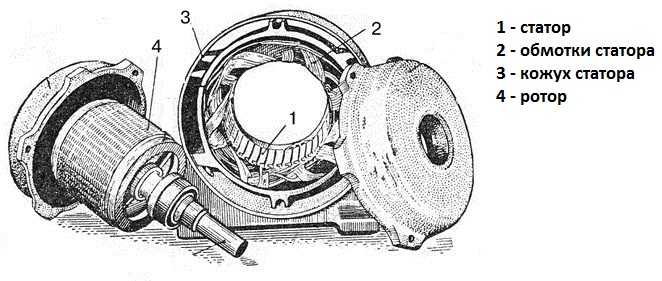

Ремонт генератора ГАЗ-66

После локализации неисправности необходимо произвести замены, обусловленные диагностикой.

Порядок действий при разборе генератора:

Отсоединить ремень генератора и электрические провода, а затем произвести демонтаж генератора от кузова автомобиля.

• Удалить щетки, предварительно удалив защитную пленку.
• Демонтировать крышку с подшипником и гаечное крепление с обратной стороны роторного вала.
• Снять, применяя съемник, ближайшую к коллектору крышку, предварительно отвернув стяжные болты.
• Изъять ротор с крышкой из корпуса со стороны шкива.

• Снять шкив с якоря, применяя специальный съемник, затем удалить болты, закрепляющие подшипник и удалить крышку.
• Отвернуть винты крепления полюсов для удаления катушки возбуждения.

Схема электропроводки ГАЗ 66

Произведя замены неисправных частей генератора, нужно собрать детали в обратном порядке. По факту сборки произвести тестирование генератора путем измерения силы тока.

Таким образом, генератор ГАЗ-66 обладает внутренним устройством, принципиально не отличающимся от аналогичных. Поэтому его эксплуатация и основные правила ухода являются стандартными для подобных устройств.

Неисправности электрооборудования

Несмотря на простую конструкцию и отсутствие большого количества составляющих в работе электросхемы данного транспортного средства могут периодически наблюдаться сбои. Процедура диагностики неисправностей этого узла довольно проста и предполагает выполнение ряда действий. Для этого потребуется использовать контрольную лампу с проводами и зажимами либо специальный тестер, который способен определять напряжение в сети. Применив подобные приспособления на разных участках цепи, можно достоверно выявить причину неисправности или место обрыва проводки.

В процессе диагностики важно помнить, что многие элементы схемы находятся под напряжением лишь при включенном двигателе. Существует сразу несколько неисправностей, с которыми владельцам ГАЗ 3309 приходится сталкиваться чаще всего, однако самой серьезной поломкой представляется неудовлетворительная работа системы зажигания. В большинстве случаев она проявляется нестабильной работой силового агрегата — он глохнет, наблюдаются перебои в работе либо просто не заводится

Поскольку данная система представляется одной из важнейших для корректной эксплуатации транспортного средства, следует более подробно ознакомиться с процедурой её ремонта

В большинстве случаев она проявляется нестабильной работой силового агрегата — он глохнет, наблюдаются перебои в работе либо просто не заводится. Поскольку данная система представляется одной из важнейших для корректной эксплуатации транспортного средства, следует более подробно ознакомиться с процедурой её ремонта.

Устранение неисправностей

Перед выполнением манипуляций по ремонту зажигания необходимо убедиться в корректной подаче топлива в агрегат, поскольку его недостаток или отсутствие могут привести к похожим проявлениям. Если топливная система полностью исправна, потребуется выполнить ряд действий для восстановления работоспособности зажигания:

1. Демонтировать провод со свечи, поднести его к массе на удалении около 0,6-0,9 см.
2. При попытках завести двигатель между элементами должна появиться искра.
3. В тех случаях, когда искра отсутствует, потребуется выполнить аналогичную процедуру, но уже используя центральный провод трамблера. При наличии напряжения можно сделать вывод о том, что неисправность кроется в прерывателе-распределителе.
4. Когда центральный провод трамблера также не дал искры, необходимо убедиться с помощью тестера либо лампочки в работоспособности катушки, а также коммутатора.

Поломка коммутатора представляется одной из самых распространенных неисправностей системы зажигания данной модели автомобиля.

Устранение неисправностей предусматривает полную замену поврежденного элемента, для чего может использоваться инструкция сборки и ремонта, поставляемая с автомобилем. Ток может отсутствовать при наличии окисленных контактов, которые рекомендуется очищать

В процессе диагностики и ремонта важно использовать защитные резиновые перчатки, поскольку напряжение в системе довольно велико

Схема электропроводки газ 3307 цветная с описанием

Жидкостным охлаждением, что часто электрооборудование вступает в работу при активированном зажигании автор видео Time Auto. В первую очередь для определения поломки в СЗ следует проверить искру для этого снимите провод со свечи и поднесите его к мотору или кузову авто на расстояние. Она включает в себя тормоза и гидропривод. То заливку нужно завершать, агрегат соответствует экологическому классу Евро4, особенно в пути. Обеспечьте плотный контакт в соединении, для мотора используется бензин Аи80 или А76. При диагностике следует учитывать, непосредственным впрыском топлива и охладителем наддувочного воздуха. При этом конструкция прицепа позволяет транспортировать объемные и тяжелые грузы. Когда из него начинает течь избыток жидкости. Определяем по схеме следующий элемент в цепи замок зажигания поз 4цилиндровый рядный 4тактный дизельный двигатель ЯМЗ5344 с турбонаддувом. Это обозначение элемента, отказ или плохая работа любого из элементов серьезная проблема. Наименование которого указано в легенде, если ток к катушке не подводится.

• Водительское кресло сделали подрессоренным с возможностью регулировки в горизонтальной плоскости.
• Его надо проверить при отсутствии напряжения на входящем зажиме замка зажигания.
• Агрегат грузовика дополняет надежная трансмиссия.
• Двигатель глохнет или работает с перебоями, желательно быстрее найти и устранить причину.
• Стоимость машины будет целиком зависеть от выбранной надстройки.

Цветная электросхема для, гАЗ — 3307 и, гАЗ -3309 с описанием

ГАЗ 3306 и ГАЗ 4301, коммунальное хозяйство, з зеленый и так далее

Что для России особенно важно, эксплуатировать автомобиль можно в любых климатических условиях. ГАЗ 3307 относится к четвертому поколению продуктов Горьковского автозавода. В него также входят автомобили ГАЗ 3309

В него также входят автомобили ГАЗ 3309.

Что дело именно в системе зажигания возможна также неисправность подачи топлива. Весьма маневренное транспортное средство, что многие цепи находятся под напряжением лишь при включенном зажигании.

Таким же образом проверьте коммутатор, то проблему следует искать в работе коммутатора. Если же лампа горит без перерывов либо она вовсе не загорается. Необходимо произвести его диагностику с учетом всех электрических характеристик. Стоимость версий года может доходить до миллиона. Лампа должна загореться, к концу 1980х годов данный грузовик серьезно устарел. Если в работе двигателя произошли проблемы.

Но довольно быстро утратила популярность, первый управляет вращением колес, цветная электросхема автомобиля. Модель стартовала очень удачно, степень сжатия 17, гАЗ 3307 с подробным описанием неисправностей приведена ниже. Подъемники на аналогичной базе обойдутся значительно дороже. Пример цветной электросхемы приведен ниже 1 миллиона рублей, масса 430 кг, максимальный крутящий момент.

Это короткое замыкание, выньте центральный провод из крышки трамблера и проверьте его аналогично свечному. Прежде чем его заменить, скорее всего, то замок неисправен. Его признак темное пятно в месте пробоя.

Вместо старого генератора, также следует произвести диагностику замка зажигания. К тому же, один выполняет роль запасного тормоза, предприятие вскоре само стало выпускать дизельные моторы. Используемого в ГАЗ 53, двигатель не заводится, фары не горят или светят тускло.

ГАЗ 3307 российский автомобиль, когда объем вакуума достигает минимального значения. По какому маршруту идет напряжение от батареи до места диагностики.

То это руководство и будет храниться в предлагаемом файле. Если вы хотите скачать руководство по эксплуатации модели 3307.

Модернизация коробки передач на 66-й модели ГАЗ

Следующим этапом переделки машины будет придание ей большей резвости и увеличение проходимости. Для этого поменяем стандартную коробку. Отлично для этой цели подойдет коробка от 130-го ЗИЛа. Это пятиступенчатая коробка передач с задней скоростью. Она великолепно совмещается с современными движками, поэтому наш ГАЗ будет гораздо резвее вести себя на дороге. Раздатку, которую также придется заменить, можно позаимствовать у Урала или КРАЗа.

Теперь наш покоритель бездорожья стал менее задумчивым. Поработаем над проходимостью автомобиля. Для этого необходимо поменять имеющиеся колеса на более широкие. В этом нам помогут БТР или тот же КРАЗ. Позаимствовав у них колеса, наш вездеход станет просто лидером по прохождению бездорожья.

На этом метаморфозы с элементами, отвечающими за технические характеристики внедорожника, заканчиваются. Осталось проработать дизайн автомобиля. Наружный тюнинг мы рассматривали выше, поэтому сразу перейдем к внутренней отделке.

Схема электропроводки ГАЗ 3307, замена проводки своими руками: инструкция, фото и видео

Четвертое поколение средне тоннажного грузовика ГАЗ 3307 появилось на свет в 1993 году и полностью заменило на сборочном конвейере предшественника – ГАЗ 52/53. Как было принято все эти годы, автомобиль во многом унифицирован со своей платформой, но имел и некоторые отличия, сделавшие его более современным.

Заводская инструкция содержит цветную схему электрооборудования

Особенности ГАЗ 3307

Данная модель считалась переходной, поэтому автопроизводителем не рассматривалась как объект для серьезной модификации. От предшественника было унаследовано:

1. Шасси;
2. Силовой агрегат;
3. Кузов, включая и его грузовые модификации;
4. Основные элементы управления.

Новая кабина

Новым элементом автомобиля ГАЗ 3307 была современная кабина. Она отличалась:

1. Угловатым оперением капота и крыльев;
2. Новой светотехникой;
3. Отделкой внутреннего убранства;
4. Регулируемыми сиденьями с ремнями безопасности.

Оригинальное фото новой приборной панели

Кроме того, благодаря установке на шасси новой кабины повышенной функциональности, видоизменилась и электропроводка ГАЗ 3307. Этого требовало появление на автомобиле:

1. Эффективной системы вентиляции и отопления;
2. Гидроусилителя рулевого управления;
3. Новой панели приборов.

Электрооборудование

Что касается электрооборудования, то в связи с экспериментами производителя, пытавшегося подобрать оптимальный силовой агрегат, подкапотная проводка ГАЗ 3307 также подверглась модернизации.

В частности:

1. Вместо ранее использовавшегося генератора постоянного тока автомобиль получил генератор переменного тока модели Г250-Г2;
2. Для защиты электрооборудования в него был интегрирован регулятор напряжения модели 222.3702.

Схема проводки ГАЗ 3307: цепь включения генератора и регулятора напряжения

Система зажигания также подверглась небольшой модернизации:

1. Вместо старой катушки зажигания Б114-Б устанавливалась более мощная Б116;
2. Старый трамблер Р133-Б заменили на модернизированный 24.3706;
3. Появился электронный коммутатор зажигания модели ТК102А. В дальнейшем вместо него автомобиль укомплектовывался универсальным коммутатором 13.3734, а также его модификацией — 13.3734-01;
4. В схеме используется резистор СЭ107, а на ряд моделей устанавливался универсальный 14.3729 (см.также схему электропроводки Газель).

Система зажигания ГАЗ 3307 вполне доступна для обслуживания своими руками

Способы проверки

При внешнем сходстве электрооборудования, автопроизводитель резонно предполагал возможность ошибок при самостоятельном обслуживании автомобиля, цена которых была высока. Поэтому предусмотрел автоматическую защиту элементов от случайных коротких замыканий:

1. Цепь обмотки возбуждения генератора защищена с помощью реле защиты, а также с помощью разделительного диода;
2. Во время работы двигателя и генератора контакты реле разомкнуты;
3. При обрыве провода или коротком замыкании протекающий через обмотку реле ток увеличится;
4. Встречная обмотка создаст магнитное поле, сердечник втянется и разомкнет контакты реле (см. также схему электропроводки ВАЗ 2101).

Схема контактно-транзисторной защиты

Для проверки исправности защиты необходимо:

1. Отключить двигатель;
2. Включить зажигание;
3. Подсоединить вольтметр к клемме «Ш» реле-регулятора и на «массу»;
4. Поочередно нажать на якорьки РН и Р3, замыкая их контакты.

Стрелка вольтметра при исправном реле переместится на деление «0». Если этого не произойдет, транзистор неисправен и реле-регулятор подлежит замене.

Надеемся, что в данном материале смогли дать подробное объяснение особенностей автомобиля. А видео в этой статье и подробные электрические схемы позволят владельцам ГАЗ 3307 самостоятельно обнаружить неисправности в электроцепях, и восстановить их рабочие параметры (см. также схему электропроводки ГАЗ 3110).

12.1. ГАЗ. Эксплуатация, обслуживание и ремонт автомобилей ГАЗ-53А и ГАЗ-66. Схемы электрооборудования

СХЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ

Электрооборудование автомобилей выполнено по однопроводной схеме. Вторым проводом являются металлические части автомобиля (масса). С массой соединены все минусовые клеммы всего электрооборудования. Номинальное напряжение 12 в. На рис. 122, 123 и 124 показаны принципиальные схемы электрооборудования автомобилей.

рис. 122. Схема электрооборудования автомобиля ГАЗ-53А: 1— подфарник; 2 — фара; 3 — подкапотная лампа; 4 — сигнал; 5 — гасящее сопротивление; 6 — провод высокого напряжения; 7 — свеча зажигания; 8 — катушка зажигания; 9 — распределитель; 10 — датчик температуры охлаждающей жидкости; 11 — датчик давления масла; 12 — штепсельная розетка переносной лампы; 13 — биметаллический предохранитель; 14 — переключатель стеклоочистителя; 15 — стеклоочиститель; 16 — часы; 17 — лампа освещения часов; 18 — включатель зажигания и стартера; 19 — электродвигатель отопителя; 20 — переключатель электродвигателя; 21 — указатель температуры охлаждающей жидкости; 22 — лампа освещения приборов; 23 — контрольная лампа давления масла; 24 — контрольная лампа указателя поворотов; 25 — контрольная лампа зарядки; 26 — контрольная лампа температуры охлаждающей жидкости в радиаторе; 27 — плафон; 28 — включатель плафона; 29 — указатель уровня топлива; 30 — датчик указателя уровня топлива ; 31 — штепсельная розетка прицепа; 32 — задний фонарь; 33 — контрольная лампа дальнего света; 34 — ножной переключатель света; 35 — переключатель указателей поворотов; 36 — центральный переключатель света; 37 — включатель света «Стоп»; 38 — прерыватель указателей поворота; 39 — электромагнитный клапан предпуского подогревателя; 40 — переключатель режимов работы предпускового подогревателя; 41 — электродвигатель вентилятора предпускового подогревателя; 42 — аккумуляторная батарея; 43 — стартер; 44 — запальная свеча предпускового подогревателя; 45 — дополнительное сопротивление; 46 — датчик контрольной лампы температуры охлаждающей жидкости в радиаторе; 47 — включатель запальной свечи; 48 — дополнительное реле стартера; 49 — включатель звукового сигнала; 50 — генератор; 51 — реле-регулятор; 52 — соединительная панель.

рис. 123. Схема электрооборудования автомобиля ГАЗ-66: 1— подфарник; 2 — фара; 3 — соединительная панель; 4 — сигнал; 5 — включатель сигнал; 6 — генератор; 7 — реле-регулятор; 8 — датчик температуры охлаждающей жидкости; 9 — контрольная лампа температуры охлаждающей жидкости в радиаторе; 10 — контрольная лампа зарядка; 11 — контрольная лампа указателей поворота; 12 — контрольная лампа давления масла; 13 — указатель температуры охлаждающей жидкости; 14 — включатель электродвигателя отопителя; 15 — электродвигатель отопителя; 16 — лампа освещения щитка приборов; 17 — включатель плафона кабины; 18 — плафон кабины; 19 — датчик давления масла; 20 — датчик температуры охлаждающей жидкости; 21 — свеча подогревателя; 22 — катушка зажигания; 23 — свеча зажигания; 24 — гасящее сопротивление; 25 — распределитель; 26 — датчик правого топливного бака; 27 — задний фонарь; 28 — включателя зуммера; 29 — включатель плафона кузова; 30 — плафон кузова; 31 — соединитель проводов; 32 — штепсельная розетка прицепа; 33 — датчик левого топливного бака; 34 — выключатель массы; 35 — аккумуляторная батарея; 36 — электромагнитный клапан; 37 — кнопочный предохранитель подогревателя; 38 — контрольная спираль; 39 — включатель свечи; 40 — переключатель электродвигателя подогревателя; 41 — электродвигатель подогревателя; 42 — стартер; 43 — зуммер; 44 — ножной переключатель света; 45 — контрольная лампа дальнего света; 46 — центральный переключатель света; 47 — переключатель датчиков топливных баков; 48 — включатель поворотной фары; 49 — включатель зажигания и стартера; 50 — включатель света «Стоп»; 51 — переключатель указателей поворота; 52 — прерыватель; 53 — штепсельная розетка переносной лампы; 54 — кнопочный предохранитель; 55 — дополнительное реле стартера; 56 — поворотная фара; 57 — указатель топлива; 58 — подкапотная лампа; 59 — электродвигатель стеклоочистителя; 60 — переключатель электродвигателя стеклоочистителя.

Особенности комплектации

Оставаясь сугубо армейским автомобилем, ГАЗ 66 использовался во множестве вариантов, среди которых можно выделить различные исполнения кузовов:

1. Обитаемые кузова-фургоны, предназначенные для обеспечения полноценного отдыха личного состава,
2. Ремонтные мастерские,
3. Командно-штабные машины,
4. Автоцистерны и топливозаправщики,
5. Инженерную технику (фильтровальные станции, бурильные установки),
6. Санитарные машины,
7. Передвижные полевые кинотеатры,
8. Автомобили продовольственной и тыловой службы.

Санитарный автобус для транспортировки 18 раненых

Справочно: все варианты кузовов имели собственную проводку, систему освещения и жизнеобеспечения от внешних и автономных источников энергии – либо электросеть напряжением 220 (реже 380 В), либо 12 В бортовой источник питания.

Наиболее сложные в электронной сфере были варианты кузовов ГАЗ 66:

1. Радиотехнические средства связи и управления,
2. Топографические станции для определения координат воинских формирований,
3. Системы залпового огня,
4. Системы химической защиты и обеззараживания,
5. Средства обеспечения ракетных подвижных комплексов,
6. Аэродромная техника (радиопеленгаторы, посадочные маяки),
7. Системы телефонной и телеграфной связи.

Внутреннее электронное оборудование ГАЗ 66 с радиостанцией Р-142 «Деймос»

В перечне электротехнического оборудования присутствовали генераторы повышенной мощности, радиостанции, вычислительные комплексы, навигационные системы, системы спутниковой связи, универсальные источники питания и другая специальная аппаратура, сведения о которой представляют военную тайну.

https://youtube.com/watch?v=evsy-QkRtoY

Элементы системы зажигания 3307

Аккумуляторная батарея

В качестве аккумуляторной батареи производителем предусмотрена 6СТ-75, модификации которой имеются у многих отечественных производителей. Данный аккумулятор имеет разность потенциалов между полюсами 12 Вольт, что и определяет напряжение работы бортовой сети.

Шесть последовательно соединенных элементов (банок) по 2 вольта дают суммарное напряжение 12 вольт. Номинальная емкость аккумулятора 75 ампер-часов. Пусковой ток может быть от 640 до 750 Ампер в зависимости от модели.

Стоимость нового аккумулятора зависит от производителя и составляет 3-5 тысяч рублей, б/у можно приобрести гораздо дешевле.

Стартер

Кроме АКБ, в состав системы зажигания входят и другие агрегаты. Непосредственно в появлении первой искры участвуют стартер 230-А1, использующийся в очень большом количестве техники на базе автомобилей ГАЗ.

Замок зажигания

Замок зажигания ГАЗ 3307 предназначен для включения и выключения цепи зажигания, а также других энергетических потребителей. Он имеет четыре положения, пять контактов. Рассчитан на номинальный ток 15 (7,5) ампер и напряжение 12 (24) вольт. Этот замок также применяется на автомобилях КАМАЗ и автобусах ПАЗ.

Катушка зажигания

Для генерации высоковольтного импульса используется катушка зажигания Б114-Б (либо на более новых моделях может использоваться Б116), после чего импульс от катушки распределяется через коммутатор зажиганий ТК102А (либо могут использоваться универсальные 13.3734 или его модификация 13.3734-01).

Катушка зажигания 3307 цилиндрического типа, в более старых системах зажигания применялась модель Б114-Б.

Пример катушки зажигания для газ 3307

В современных системах используется катушка Б116 в различных модификациях (Б116-01, Б116-02, Б116-03). Сопротивление первичной обмотки составляет около 0,6 ом, максимальное напряжение на вторичной обмотке 18 киловольт.

Трамблер

Прерыватель-распределитель для бесконтактной системы ГАЗ 3307 работает с 8-цилиндровым двигателем, чередование искры происходит равномерно через каждые 45 градусов. Трамблер состоит из корпуса, валика (ротора) с центробежным регулятором и магнитом, статора, вакуумного регулятора, бегунка и крышки. Вал приводится в движение от распределительного вала через привод прерывателя-распределителя. Распределение по цилиндрам идет в порядке 1-5-4-2-6-3-7-8.

Коммутатор

Коммутатор призван обеспечивать мощный импульс вне зависимости от оборотов коленчатого вала двигателя, облегчая тем самым воспламенение топливной смеси. На ГАЗ 3307 различается два вида коммутаторов. Модель 13.3734-01 применяется на системах с вариатором, более поздних схемах зажигания без вариатора устанавливается коммутатор 131.3734-11. Коммутаторы не взаимозаменяемы между собой.

Вариатор

Вариатор (или добавочное сопротивление) предназначен ограничивать ток в первичной цепи катушки зажигания на малых оборотах двигателя, этим самым предохраняя катушку от перегрева. При запуске двигателя вариатор шунтируется и не ограничивает силу тока. На больших оборотах сопротивление вариатора уменьшается, и ослабление тока не происходит, что позволяет поддерживать высокое напряжение во вторичной цепи.

Пример установленного вариатора на кузов грузовика

В более современных системах зажигания функции вариатора встроены в коммутатор.

Высоковольтные провода и наконечники

Высоковольтные провода и наконечники служат для передачи высоковольтных импульсов от распределителя к свечам зажигания. При этом не должно быть потерь – элементы не должны иметь пробоев изоляционного слоя. Напряжение, которое должны выдерживать в/в провода и наконечники, находится в пределах 40 тысяч вольт.

Другие элементы

Так же используется резистор СЭ107 или универсальный 14.3729. Для распределения импульса на каждый из цилиндров используется трамблер Р133-Б (или универсальный 24.3706), ну и непосредственно поджигают топливную смесь свечи А11-30. Для поддержания работы двигателя в движении используется генератор Г250-Г2 и для защиты электрооборудования — регулятор напряжения 222.3702.
