Как правильно отрегулировать стояночный тормоз

Натяжка ручника на ВАЗ 2114

В процессе эксплуатации нередко (как правило всегда) происходит износ подвижных элементов тормозной системы. В первую очередь страдают конечно же тросы, которые имеют свойство деформироваться и растягиваться. В такой ситуации происходит ослабление чувствительности ручного тормоза, а соответственно и его эффективность. Как следствие – требуется натяжка. Как подтянуть ручник на ВАЗ 2114 рассмотрим ниже.

Сам процесс проходит поэтапно и сначала автомобиль необходимо подготовить:

Загоняем машину на автоэстакаду (как вариант, на смотровую яму), или используем домкрат.
Рычаг КПП устанавливаем на первую передачу
Подсчитываем количество щелчков ручника до блокировки колес (менее двух – необходимо ослабить натяжение троса, более шести – наоборот, усилить)
Полностью отпускаем ручник
Ищем два ключа на тринадцать. Это, пожалуй, все инструменты, которые нам понадобятся
Отправляемся под машину и ищем там глушитель (это не сложно)
Крепления коллектора и глушителя снимаем. Это значительно упростит процедуру
Видим уравнитель тросов – он то нам и нужен

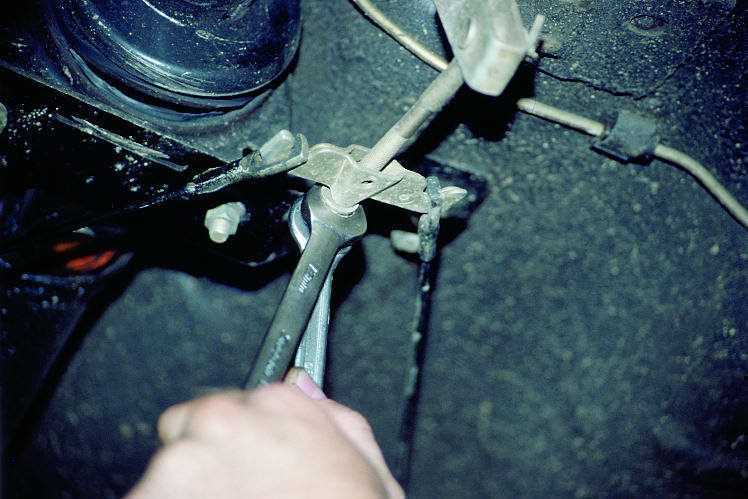

Первым ключом ослабляем контргайку, вторым удерживаем гайку во избежание прокручивания
Регулировка хода рычага происходит следующим образом: затягивая гайку – уменьшаем ход рычага, ослабляя – увеличиваем соответственно. Регулируем и периодически проверяем ход. От 2 до 6 щелчков – норма.
Когда желаемый результат получен, поднимаем на домкрате заднюю часть автомобиля, что бы колеса висели. Теперь проверяем не мешают ли ращению тормозные колодки. Поднимаем рычаг – колеса должны встать намертво.
Теперь можно закрутить контргайку.

Аналогичным способом проходит ремонт на моделях ВАЗ 2115 и ВАЗ 2113. Схема ручного тормоза у них идентична ВАЗ 2114, поэтому проблемы и способы их устранения у всех этих автомобилей одинаковы.

Подтягиваем ручник

Для восстановления работоспособности ручной системы торможения, приходится заменять натяжные тросы новыми экземплярами. Но, если эти элементы исправны, но ослабло натяжение, то хватит регулировки. Для выполнения этой работы вооружитесь:

домкратом;
воротком с насадкой на «18»;
набором ключей и головок;
комплектом плоских отверток.

Итак, как подтянуть трос ручного тормоза. Это несложная процедура, с которой под силу справиться даже начинающему водителю. С помощью приложенной ниже инструкции, можно быстро выполнить всю работу:

Домкратом поднимаем машину, снимаем заднее колесо, устанавливаем противооткатный клин.

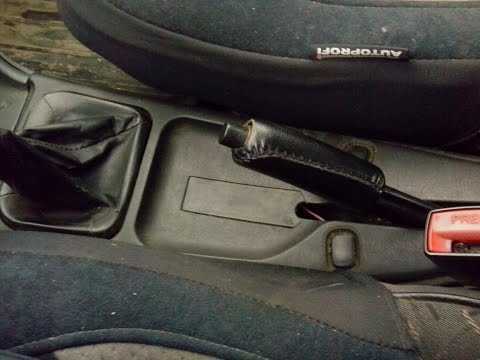

В салоне между пассажирским и задним сиденьем находим пластиковую панель механизма.
Поднимаем рычаг вверх.

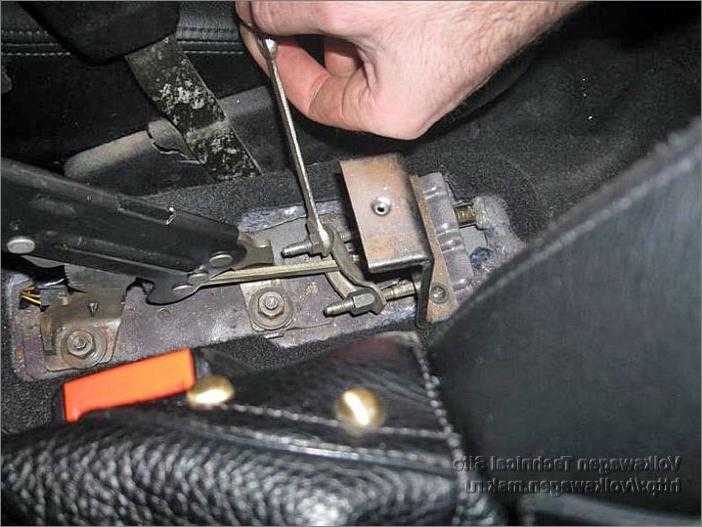

Демонтируем панель для получения доступа к регулировочному устройству.
Через лючок в тормозном барабане находим регулировочную контргайку.
Заворачиваем её и следим за состоянием натяжного троса.
Гайку необходимо закрутить, чтобы колесо автомобиля вращалось с установленным ручником на одном щелчке.
На трех щелчках колесо вращаться уже не должно.

После окончания работы, собираем демонтированные и разобранные элементы в обратной последовательности. Конечным этапом регулировки станет повторная диагностика системы экстренного торможения. Тестирование на работоспособность, так же проводится на дороге с уклоном.

Как подтянуть ручной тормоз?

01.08.2012

Ручной тормоз или в простонародии «ручник» — представляет собой «постоянный тормоз» и используется во время парковки автомобиля, стоянке на склоне, так же используется мастерами для выполнения сложных трюков. Стояночный тормоз блокирует какое либо самопроизвольное движение автомобиля. Ручной тормоз активируется с помощью рычага ручного тормоза, который установлен на торпеде вместе с коробкой передач.

Ручной тормоз – важная и незаменимая вещь, но всё же не все водители им пользуются. Дело в том, что автомобиль можно поставить на передачу, и тогда он никуда не укатится. Но если склон очень крутой, то тут коробка уже не в силах помочь, да и в целом, многие начинающие водители не представляют нормальную езду без ручника.

Схема ручного тормоза (фото ручного тормоза)

Устройство ручного тормоза:

Рычаг привода.
Тяга собачки рычага.
Пружина тяги.
Кнопка рычага.
Ось переднего троса.
Болт М6х14.
Шайба 6 пружинная.
Тяга привода.
Шайба 6 стопорная.
Чехол защитный.
Уравнитель троса.
Шайба 8.
Гайка М8.
Гайка М8 низкая.
Ось рычага.
Шайба 10.
Шплинт 2х20.
Рычаг правый.
Рычаг левый.
Планка разжимная правая.
Планка разжимная левая.
Гайка М6.
Шайба 6 стопорная.
Скоба троса.

Если ручник не держит, значит его нужно подтянуть. Процесс регулировки ручного тормоза – не очень сложный, но требует некоторой оснастки и подходящих условий.

Итак, прежде чем узнать, как отрегулировать ручной тормоз, следует знать следующее: рабочий ход стояночного тормоза должен составлять 2-4 щелчка, но и не исключается ход ручника в 8 щелчков – здесь уже нужно отрегулировать ход стояночного тормоза.

Как натянуть ручник

Ставим машину на эстакаду или смотровую яму. ( можно также поставить заднюю часть автомобиля на бордюр или воспользоваться домкратом).
Ставим авто на 1-ю передачу.
Ставим авто на ручник и считаем количество щелчков. Если щелчков меньше 2-х, то нужно удлинить привод, если больше 6-и – соответственно уменьшить.
Опускаем ручник до конца.
Берём 2 ключа на «13».
Залезаем под автомобиль.
Снимаем резиновые держатели глушителя и коллектора для удобства.
Находим уравнитель тросов ( под номером 11 на схеме).
Одним ключом откручиваем затяжку контр гайки, другим фиксируем гайку от проворачивания.
Регулируем ход рычага: при наворачивании – ход уменьшается, при отворачивании увеличивается. ( незабываем, что ход рычага должен быть от 2 до 6 щелчков).
Вывешиваем на домкрате задние колёса автомобиля и проверяем вращение колёс.Тормозные колодки не должны мешать вращению колес, а при поднятии ручника – колёса должны намертво остановиться.
Закручиваем гайку контр гайкой.

Подтягивать ручник вам придётся довольно таки часто в связи с конструкцией ручного тормоза. так же вам придётся регулировать ручной тормоз при замене тросика, ремонте ручника, замене тормозных колодок (Как заменить задние тормозные колодки?) и замене заднего тормозного цилиндра.

Следует отметить, что стояночный тормоз должен держать на подъёме с уклоном не менее 23%.

Принцип работы механизма

С переводом рычага, в вертикальное положение до щелчка фиксатора, приводятся в действие натяжные тросы. Их натяжение приводит к прижиманию тормозных колодок к задним барабанам. Колеса блокируются, а транспортное средство постепенно утрачивает скорость. Разблокировать колеса машины можно путем снятия ручника за счет специальной фиксирующей кнопки. Кнопка зажимается, а сам рычаг управления водителем опускается в нижнее положение. Нельзя пользоваться ручником вместо основных тормозов на постоянной основе. Стояночный тормоз, останавливая автомобиль на ходу, провоцирует преждевременный износ деталей тормозной системы. В экстренных ситуациях, резкая активация ручника приводит к заносу транспортного средства.

Как натянуть ручник?

Ручник, а правильнее будет сказать ручной стояночный тормоз, должен надежно блокировать задние колеса автомобиля во время стоянки. О том, как можно самостоятельно отрегулировать ручник, мы расскажем на примере автомобиля ВАЗ 2109 (в других вазовских моделях регулировка проводится аналогичным образом).

Принцип действия ручника

Принцип действия стояночного тормоза довольно прост: специальный стальной трос особым образом соединяет задние тормозные колодки автомобиля с ручкой тормоза. При поднятии ручки вверх трос натягивается — в результате этого колодки прижимаются к барабанам и колеса блокируются.

Когда нужно подтягивать трос ручника?

С течением времени поверхность колодок изнашивается, они утончаются, и для того чтобы колодки плотно прижимались к барабанам, трос приходится затягивать все сильнее. Потом наступает такой момент, когда уже и при полностью поднятой ручке ручник все равно не может удержать автомобиль на склоне. В таком случае нужно обязательно незамедлительно натянуть трос ручника.

Чтобы этого не произошло, производитель рекомендует проверять состояние ручника через каждые 30 000 км пробега автомобиля и своевременно подтягивать трос по мере необходимости.

Как правильно натянуть ручник: инструкция

Правильно отрегулированный тормоз в затянутом на 4-5 щелчков положении должен надежно удерживать автомобиль на склоне в 25 %. Если же машина скатывается с горки при поднятой ручке тормоза, трос нужно подтягивать. Однако, подтягивая ручник, нельзя впадать и в другую крайность: недопустимо чрезмерно затягивать трос. Ход рукояти тормоза не должен быть меньше 2 щелчков храпового устройства, ибо в противном случае ручник будет препятствовать вращению задних колес во время движения машины.

Загоните автомобиль на эстакаду или поставьте его в гараже на смотровую яму.
Если ваша «девятка» старенькая, выпущенная еще до 1995 года, тогда прежде чем начинать подтягивать тросик, поднимите рукоять ручного тормоза на один-два щелчка.
Вооружитесь двумя гаечными рожковыми ключами на «13» и пассатижами и заберитесь под автомобиль.
На его днище, поближе к задней части машины, отыщите механизм регулировки ручника.
Для того чтобы получить возможность изменять натяжение троса, ослабьте сначала контргайку натяжного механизма – в затянутом положении она надежно фиксирует регулировочную гайку и не дает ей проворачиваться.
Чтобы отпустить контргайку, одним ключиком удерживайте на месте регулировочную гайку, а вторым в это время откручивайте контрящую.
Теперь, придерживая шток пассатижами, начните закручивать регулировочную гайку. Затягивайте ее до тех пор, пока не получите нужное натяжение троса.
Когда тросик подтянется, проверьте степень его натяжения. Выберитесь из-под машины, сядьте в кабину автомобиля и убедитесь в том, что ход рычага ручного тормоза находится в пределах от двух до четырех щелчков храпового устройства. Примечание: у старых «девяток», выпущенных ранее 1995 года, диапазон хода ручника несколько больше – от 2 до 5 или 6 щелчков.
Если вы все сделали правильно, спуститесь под машину и хорошо затяните контргайку.

О том, как можно отрегулировать ручник в автомобилях других марок, читайте в нашей статье Как подтянуть ручник.

Замена троса ручника на ВАЗ 2109 и 2110. Обойдемся без СТО

Домкрат;
Новый трос ручного тормоза;
Новый ремкомплект резиновых втулок;
Тормозные колодки барабанного типа для задних колес;
Набор автомобильных инструментов;
Башмаки для клина скатов.

Обязательно наличие эстакады или смотровой ямы, так как без них мы не сможем попасть под днище авто;
Ставим авто на нейтралку, тщательно клиним передние колеса от возможного прокручивания;
Убеждаемся, что ручник опущен в положение «выкл», лезем под днище авто и с помощью накидка отвинчиваем центральный шток – натяжитель троса ручника, который находится в задней части трансмиссии. Характерная отличительная черта это рычаг с двумя натяжителями на концах;
После, как трос будет спущен с переднего натяжителя, приступаем к задней части. Для этого поочередно поддомкрачиваем задние колеса, срываем крепежные болты и снимаем колеса;
У нас освобождается доступ к тормозному блоку и цилиндру. С помощью крестообразной отвертки отвинчиваем 3 винта и снимаем крышку тормозного модуля. Видим перед собой две колодки и тормозной цилиндр с тросом – натяжителем;
Учитывая, что ранее мы ослабили центральный шток, с помощью пассатижей отсоединяем нижний рычаг троса с тормозной колодки, предварительно сняв пружину;
Достав трос ручного тормоза с одной стороны, можно приступать к другой, предварительно одев на место прежнего новый трос. Далее устанавливаем модульно тормозной комплекс. При необходимости колодки нужно заменить, иначе вам придется это сделать только спустя пару тысяч км;
Обработав второе колесо подобным образом, нам остается только завести вторые концы на центральный натяжитель и поджать его до соответствующего уровня гайкой;
Проверка работоспособности проходит следующим образом: автомобиль ставится под уклон не менее 25% на ручник. Количество фиксаций не должно превышать границ от 2 до 7;
Далее следует выйти из авто и попробовать сдвинуть машину с места вниз, приложив физические усилия, если такового не получилось, то вы все сделали правильно, в противном случае необходимо поджать немного трос ручного тормоза;
Выполнение всех условий может говорить о том, что вам можно следовать дальше и никакой техосмотр вам не страшен.

AutoFlit.ru

The following two tabs change content below.

Bio
Latest Posts

admin1

Являюсь профессионалом в области «Автоэлектрики» и «Диагностики Авто». Стаж работы более 10 лет. Выявлю и устраню неисправности любой сложности. ( Даже с авто с которыми не могут справиться Дилеры и сервисы как бы высшего класса). Выполняем все виды работ по установки дополнительного электроборудования (ксенон, мультимидийная система, спец сигналы и т.д.)

Лада 2110 PhiX Бортжурнал Замена тросов ручного тормоза ВАЗ 2110

Всем привет! Наигравшись с замками и ковриками, я вдруг осознал, что зима то уже на носу, а машина не готова. В планах, этой зимой немного покататься бочком (несмотря на передний привод) и возможно даже поучаствовать в каком ни будь снежном спринте, поэтому были выделены две основные задачи. Первая, сделать хваткий ручник, вторая, наконец то поставить блокировку, которая была куплена ещё полгода назад.

Начать я решил с того, что по проще, т.е. заняться ручником. Я давно пытаюсь победить ручник, и чего я только не делал, но ручник всё равно был вялый. Не так давно перебирал задние тормоза, были заменены барабаны, колодки, цилиндры, но на эффективность работы ручника это повлияло не сильно. Затем я укоротил пружины на тросах, www.drive2.ru/l/5959614/ в результате ручник стал заметно лучше, он легко мог блокировать колеса на мокром асфальте, но «мертвой хваткой» это назвать было нельзя. При этом рычаг ручника был очень тугой. Визуальный осмотр выявил, что изношены тросы и пора бы их заменить.Стоит заметить, что запас по натяжению тросов был ещё большой, но даже натянув ручник до одного щелчка, пружина смыкалась и не давала ручнику нормально работать. Дальше пружину подрезать было нельзя, так как не хватало бы усилия для возврата колодок.

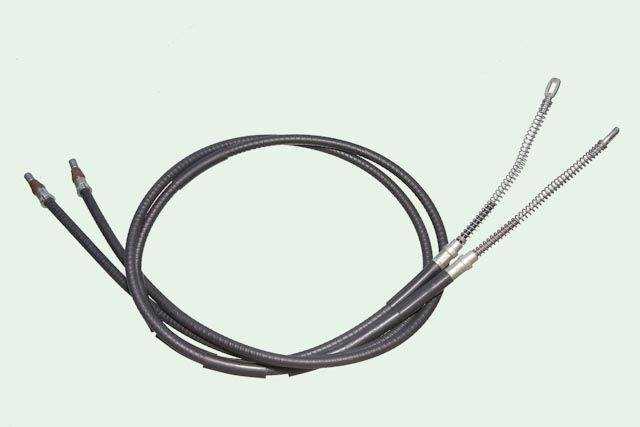

Тросы купил производства ДААЗ, на вид очень добротные. Ценник 400р за пару.

Трос ручного тормоза 2110, 2170 Priora ДААЗ ОАТ — Длина троса, мм : 1620 (под нагрузкой 320 кГс)

Новые тросы сразу пролил трансмиссионным маслом.Для большего запаса по регулировке, сразу отрезал по шесть витков с пружины.

Для удобства замены приобрел накидной ключ трещетку на 13, сложно представить как я раньше без него жил.

Цена 200р

Регулировка ручника с ним, одно удовольствие.

Старые тросы снял без проблем, всё делал по мурзилке.

Сначала следует отпустить троссы и снять распределитель.

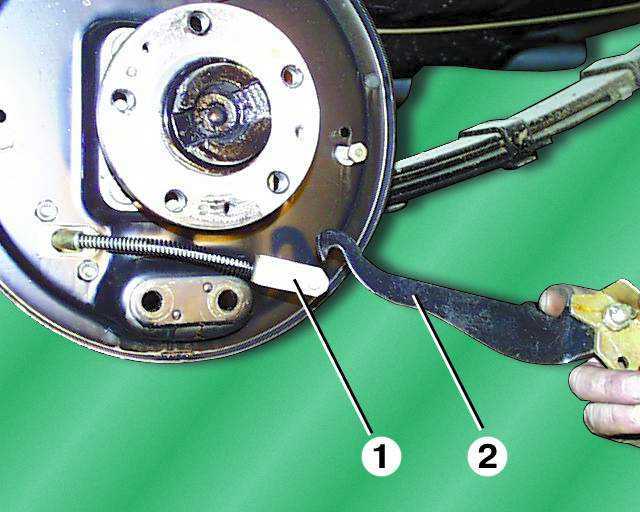

Затем, снять барабаны, отцепить трос от рычага и вывести его из тормозного щита.

Затем откручиваем тросы от балки и снимаем креплений.

Тросы были в плачевном состоянии.

Самое сложное в замене тросов ручника, натянуть распределитель на шток.

Вдвоем это делать гораздо проще.

Установив тросы, приступил к регулировке, После затяжки троса распределитель оказался почти на самом конце резьбы, практически не оставив запаса по регулировке.

Мало того, что новые тросы оказались длиннее старых, они ещё оказались существенно разные по длине. Одно колесо на трех щелчках было уже заблокировано, а второе можно было провернуть рукой.Пришлось применить «джедайский метод» и немного заварить распорную планку.

К сожалению, я увлекся процессом и забыл сделать фото. Делал следующим образом, сначала заварил разрез практически полностью, а затем подгонял болгаркой по месту.После проделанной процедуры, колеса блокируются равномерно и на штоке ручника осталось достаточно места для подтяжки.

Выводы:После замены тросов, ручник стал работать гораздо лучше, но все равно не идеально. На трех щелчках колеса блокируются даже на сухом асфальте, но при этом это происходит как то не очень уверенно.У моего зятька на двенашке, на трех щелчках колеса блокируются намертво, и машина скользит по асфальту как по льду, при этом усилие на рычаге совсем не большое, можно тянуть хоть одним пальцем, ручник работает лучше, чем на многих иномарках. Это ставит меня в ступор, я не знаю как это объяснить, ведь колодки, барабаны и тросы у него далеко не первой свежести.

Натяжка ручного тормоза своими руками (поэтапный ход работы)

В первую очередь, следует поставить на первую передачу рычаг коробки передач.
Далее необходимо подсчитать количество щелчков ручника. Если менее двух, ослабьте натяжение троса, более пяти — наоборот, усильте натяжение.
Затем полностью отпустите ручник.
Теперь берем два ключа на 13 и лезем под автомобиль.
Для удлинения троса необходимо отвернуть контргайку, соответственно, для его уменьшения контргайку следует затянуть.
Находим глушитель и снимаем крепления глушителя и коллектора, что существенно упростит процесс.
Далее находим уравнитель тросов, а также гайку и контргайку.
С помощью первого ключа ослабляем контргайку, а с помощью второго — удерживаем ее во избежание прокручивания.
Регулируем и систематически проверяем ход. Приемлемое количество щелчков — от двух до пяти.
Когда требуемый результат получен, необходимо поднять домкратом заднюю часть транспортного средства, чтобы колеса висели. Далее проверяем, не мешают ли тормозные колодки вращению.
Теперь поднимаем рычаг, после чего колеса должны встать намертво.
Закручиваем контргайку.

Некоторым умельцам удается подтянуть стояночный тормоз без ослабления креплений глушителя. При этом они применяют пресловутые самодельные ключи. В результате того, что натяжка осуществляется достаточно часто, такие приспособления очень актуальны.

Почему не держит стояночный тормоз и как его подтянуть

Как правило, неисправности, возникающие в достаточно примитивной системе стояночного тормоза, происходят по вине неопытного водителя, забывающего при трогании с места привести рычаг в исходное положение. Хотя на приборной панели горит лампочка (должна гореть), которая сигнализирует как раз о том, что автомобиль стоит на «ручнике», случаи не выключения тормоза далеко не редки. В результате становится необходимой регулировка ручного тормоза, так как постоянная готовность его к работе очень важна с точки зрения безопасности.

Назначение ручника

Стояночный или ручной тормоз предназначен для удержания автомобиля на месте во время длительной стоянки. Он также используется для аварийного, экстренного торможения во время движения и в качестве притормаживающего устройства, если использование основного, ножного, затруднено. Это может иметь место, когда, например, надо одновременно «газовать» и при этом удерживать автомобиль от скатывания.

Устройство ручника

Стояночная тормозная система довольно проста по устройству. Она состоит из тормозных механизмов задних колес, определенных для данного класса автомобиля, и механического привода.

Механический привод включает в себя:

рычаг «ручника», расположенный в кабине рядом с водительским креслом на осевой диаметральной линии;
передний и задний приводные тросы.

Задний трос своими концами включен в рычаги ручного привода тормозных колодок. На месте перехода переднего троса в задние участки расположен уравнитель с регулировочной гайкой, контргайкой и оттяжной пружиной. Через эту пружину наконечник переднего троса прикреплен к кронштейну на корпусе кузова. Пружина постоянно возвращает уравнитель в исходное положение и ослабляет тросы при отпускании рычага ручника. Именно здесь производится регулировка стояночного тормоза.

Неисправности стояночного тормоза

Как правило, неисправности сводятся к тому, что ручник просто напросто не держит машину и необходимо лишь отрегулировать (подтянуть) его. С такой проблемой постоянно сталкиваются владельцы отечественных автомобилей. Вторая наиболее часто встречающаяся неисправность стояночного устройства — не горит, или же наоборот, постоянно горит лампочка стояночного тормоза.

Регулировка, или как подтянуть стояночный тормоз

Как уже было сказано, механический привод ручника включен в те же тормозные колодки задних колес, которые приводятся в действие и основными, гидравлическими тормозами автомобиля. Поэтому мы не будем касаться неисправностей, имеющих место в самом барабане – тормозном механизме задних колес. Ведь в противном случае не работали бы основные.

Итак, если не работает стояночный тормоз, есть необходимость его отрегулировать. Для этого нам понадобятся гаечный ключ на 13, пассатижи и эстакада или смотровая яма.

Произведите следующие последовательные действия:

поставьте автомобиль на смотровую яму или загоните на эстакаду;
поднимите «ручник» на 2 щелчка;
спуститесь под днище, ослабьте контргайку уравнителя;
заворачивайте регулировочную гайку до натяжения тросика;
затяните контргайку.

А если регулировочная гайка уже не натягивает трос? Это может иметь место на старых, долго эксплуатируемых автомобилях. В этом случае требуется его замена, так как от времени трос уже предельно вытянулся. Необходимо менять трос также при наличии признаков сильного износа, чтобы он не оборвался в самый неподходящий момент.

Не горит (горит постоянно) лампочка ручника

Тут сложно дать общую рекомендацию, в каждом отдельном случае необходимо найти электросхему для автомобиля, и уже по ней попытаться устранить возникшую неисправность. И если в первом случае лампочка могла просто перегореть, то при постоянном ее горении возможны замыкания в электросистеме, повлекшие за собой нарушение в индикации на панели приборов.

Проверка состояния

По окончании работ, проверьте, насколько хорошо держит ручник. Для этого поставьте машину на склоне и оттяните на себя рычаг до фиксации. Убедитесь, что лампочка горит. Попробуйте подтолкнуть автомобиль. Стояночный тормоз должен надежно удерживать вашу машину на месте. В случае необходимости можно ещё подтянуть трос.

Эти действия желательно совершать регулярно, чтобы внезапный отказ не застал врасплох

Начиная движение, всегда обращайте внимание на панель приборов, и, трогаясь, убедитесь, что лампочка (датчик включения ручника) не горит

Как поменять трос стояночного тормоза

Нередко происходит так, что никакие регулировочные манипуляции не приносит должного эффекта. Автомобиль всё также, не способен принять статичное положение на дороге с уклоном. В таком случае ничего не остается, кроме замены самого натяжного троса. Для этого:

Загоняем автомобиль на смотровую яму.
Снимаем пластиковую панель механизма в салоне машины.
Очищаем и после выкручиваем контргайку.
Демонтируем задние колеса, после тормозные барабаны, отворачивая колесные шпильки.
Снимаем колодку, а затем наконечник стояночного устройства.
Откручиваем болт, который закрепляет оболочку тросика.
Из оболочки изымаем втулки, после чего демонтируем и сам тросик.
Ставим новый тросик и устанавливаем ранее демонтированные элементы системы.

Причины неисправности ручного тормоза

Поломка ручника не такое уж и редкое явление и растяжение троса не единственная проблема. Бывает, что и после натяжки не держит ручник ВАЗ 2114. Самые распространенные причины этого явления мы разберем поближе.

Стояночный тормоз имеет незамысловатое устройство, однако, и в нем есть чему ломаться.

Причин этому может быть несколько:

Изношенные тормозные колодки;
Разрыв или деформация троса;
Износ барабанов.

Также могут быть изношены или подвержены механическому повреждению любые элементы системы ручного тормоза. В таких случаях проблема выявляется на глаз, либо на станциях технического обслуживания.
