Принцип работы системы зажигания 3307
Работа системы зажигания 3307 построена по классической схеме. С аккумуляторной батареи при включении замка зажигания постоянное напряжение 12 вольт подается на катушку зажигания (КЗ). В момент вращения ротора трамблера на магнитном датчике меняется величина магнитного поля, тем самым вызывая высоковольтный импульс во вторичной обмотке катушки КЗ. Бегунок трамблера распределяет импульс через высоковольтные провода по свечам зажигания. Образовавшаяся между электродами искра поджигает топливную смесь, поступившую в цилиндр двигателя. Происходит рабочий цикл двигателя.
Схема системы зажигания автомобилей ГАЗ 3307
Система зажигания является одной из важнейших систем автомобиля, оснащенного бензиновым двигателем внутреннего сгорания. Она объединяет в себе все устройства, которые обеспечивают появление искры, зажигающей топливную смесь, и является частью системы электрооборудования автомобиля газ 3307.
Устройство системы зажигания
Система зажигания ГАЗ 3307 имеет довольно простое строение, характерное для систем зажигания, использующих внешний источник питания — батарею.
Схема системы зажигания(СЗ) на 3307 была позаимствована с модели ГАЗ 53 12, в дальнейшем она несколько усовершенствовалась. В частности, в схеме убрали вариатор, а коммутатор модернизировали.
Элементы системы зажигания 3307
В нее входят следующие элементы:
- Аккумуляторная батарея. Она является источником постоянного низковольтного напряжения;
- Замок зажигания с ключом. Во включенном состоянии он обеспечивает постоянное напряжение в низковольтной цепи;
- Катушка зажигания. Этот элемент необходим для преобразования низкого напряжения в высокое напряжение (используется в качестве повышающего трансформатора);
- Прерыватель-распределитель (или трамблер);
- Коммутатор;
- Вариатор. Используется в более ранних версиях бесконтактной системы зажигания, в более поздних вариантах он отсутствует;
- Высоковольтные провода;
- Наконечники высоковольтных проводов.
Recommendations
Comments 20
Подскажи, какая модель генератора?
Ремни шукай в иномарках-я также искал у меня 1050.Сперва был гетс,4года отездил, сейчас бош стоит 100 целковых-надежней наших в разы
Мне тоже сказали что шоколадки это мука, ставь обычное реле. У меня посмотри стоит. Один конец со щеток на массу, второй на рр, с рр на +зажигания, ну и мощный на аккум и все работает.
Спасибо сегодня протестировал, все работает как я и ожидал. Единственное перед замком поставил диод…Осталась проблема с ремнем 1040 мал, 1150 многовато… в идеале 1100мм, где б его найти?!
У меня тоже валяется бычковый надо ставить) Мои поздравления тебе
Модификации
С бензиновым двигателем ЗМЗ-5234.10
Не станем проводить аналогий между силовыми агрегатами тестируемого экземпляра с машиной, которая доставила нам немало хлопот шесть лет назад. Тогда мы имели дело с необкатанным агрегатом, только сошедшим с конвейера. Сейчас же нам попался экземпляр, «детские болезни» которого давно уже устранены водителями и техниками эксплуатирующими машину.
На холостых оборотах шума двигателя почти не слышно, а вот от пневмокомпрессора исходит характерный, похожий на клекот тетерева звук. На повышенных оборотах двигатель дает о себе знать, заглушая пневмокомпрессор, напоминая о старом, добром грузовике ГАЗ-53.
Мощность мотора в 130 лошадей обеспечивает автобусу довольно резвый старт. На первых четырех передачах КП работала безотказно, а вот при включении пятой и задней возникли некоторые трудности. При включении пятой передачи постоянно возникал небольшой скрежет, а задняя включалась тяжело из-за ограниченности хода рычага. Неплохую динамику продемонстрировал ПАЗ и на дороге, своей плавностью и отзывчивостью порадовала работа педали акселератора.
До 2003 года автобусы комплектовались двухконтурной тормозной системой, с наличием гидравлического и пневматического тормоза. После модернизации на ПАЗах стали устанавливать только пневматические тормоза, что позволило применить антиблокировочную систему ABS производства немецкой компании Knorr-Bremse. А вот педаль тормоза, как и прежде, расположена неудачно, так как находится на разных уровнях с педалью акселератора.
Технические характеристики
ПАЗ 3205 оснащен одной автоматической дверью и пневматической тормозной системой. В некоторых модификациях автобуса имеется две автоматические двери, которые управляются с панели приборов водителя. Номинальная вместимость салона автобуса – 41 человек при расчете в 5 персон на квадратный метр площади. Число мест для сидения составляет от 21 до 25 штук. Все они обтянуты кожзамом, для которого характерен длительный срок эксплуатации.
Двигатель
Мод. ЗМЗ-672-11, бензиновый, V-обр. (900), 8 цил., 92.х80 мм, 4,25 л, степень сжатия 7,6, порядок работы 1-5-4-2-6-3-7-8; мощность 88,3 кВт (120 л.с.) при 3200-3400 об/мин; крутящий момент 284,5 Н-м (29 кгс-м) при 2000-2500 об/мин; карбюратор К-135; воздушный фильтр инерционно-масляный.
Трансмиссия
Сцепление — однодисковое, привод выключения — гидравлический. Коробка передач 4-ступ., передат. числа: I-6,65; II-3,09; III-1,71; IV-1,00; ЗХ-7,77; синхронизаторы — на III и IV передачах. Раздаточная коробка (у ПАЗ-3206) 2-ступ. передат. числа: 1-1,963; 11-1,00. Карданная передача: у ПАЗ-3205 состоит из двух валов с промежуточной опорой; у ПАЗ-3206 — три карданные передачи: от двигателя к раздаточной коробке и от раздаточной коробки к мостам. Главная передача — одинарная, гипоидная, передат. число 6,83.
Колеса и шины
Колеса — дисковые, ободья 6.0Б-20 с бортовыми кольцами, крепление на 6 шпильках. Шины 8,25R20 (240R508), на ПАЗ-3205 — мод.К-84 или КИ-63, НС — 10, рисунок протектора — универсальный, давление, кгс/см. кв. : мод. К-84 — передние 6,0, задние 5,0; мод. КИ-63 — передние 6,1, задние 5,0. На ПАЗ-3206 — шины мод. К-55А; НС — 10, рисунок протектора — универсальный, давление, кгс/см. кв. : передние 6,0, задние 4,3. Число колес 6+1.
Подвеска
Зависимая, передняя — на полуэллиптических рессорах, два амортизатора, задняя — то же, с корректирующими пружинами, дна амортизатора. На ПАЗ-3206 передняя и задняя подвески — со стабилизатором поперечной устойчивости.
Тормоза
Рабочая тормозная система — двухконтурная, с: пневмогидравлическим приводом, барабанными механизмами (диаметр 380 мм, ширина накладок 100 мм), разжим — кулачковый. Стояночный тормоз — трансмиссионный — барабанный, привод — механический. Запасной тормоз — один из контуров рабочей тормозной системы. Давление в пневмоприводе тормозов 5,2-5,5 кгс/см . Имеется предохранитель против замерзания конденсата.
Рулевое управление
Мод. МАЗ-5336-34000 10-60, рулевой механизм — винт с шариковой гайкой и сектор, гидроусилитель передат. число 23,55, ном. давление в усилителе 65-70 кг/см. кв. Люфт рулевого колеса при работающем усилителе до 150.
Электрооборудование
Напряжение 12 В, ак. батарея 6СТ-105ЭМС, генератор Г287 с встроенным выпрямителем и регулятором напряжения РР132, стартер СТ230-А, распределитель Р133-Б, транзисторный коммутатор ТК1 02, катушка зажигания Б116, свечи А11-3.
О классических внедорожниках Уаз и автомобилях повышенной проходимости
При напряжении замера 24 В контрольная лампа должна гореть, поскольку транзистор Г4 открыт случай полного возбуждения. Обслуживание при проверке: — проверить мощность установленных ламп должны быть установлены лампы такой мощности, при которых работает реле поворотов ; — проверить время включения реле поворота с лампами номинальной мощности, это время не должно превышать 1 с.
При нажатии на кнопку 13 происходит обесточивание электромагнита 15 электропневматического клапана, клапан открывается, и сжатый воздух через пневмоцилиндр воздействует на рычаг останова двигателя. Эталонной кривой является импульсная кривая напряжения при подключении двухполупериодного выпрямителя, которая показана на рис.
С точки зрения диагностики для емкости основным фактором является величина разрядного тока.
По мере заряда конденсатора С1 его сила тока уменьшается до такого значения, что оказывается недостаточной для удержания транзистора Т1 в открытом состоянии. Дополнение к руководству по эксплуатации и ремонту автомобилей МАЗ Руководство является дополнением к руководству по эксплуатации автомобилей МАЗ и содержит основные технические характеристики, сведения по устройству, регулировкам и техобслуживанию оригинальных узлов и агрегатов автомобилей— самосвалов и шасси МАЗ—ХХ. Сведения по устройству, регулировкам и техобслуживанию узлов и агрегатов, заимствованных с автомобилей семейства МАЗ изложены в основном руководстве по эксплуатаци. Но она прекратит работу, если отключить питание выключателем 1 замок.
Реле-прерывателъ РСА содержит: электронное задающее устройство — генератор импульсов тока; исполнительное электромагнитное реле Р1; спаренное реле Р2 контроля включения и исправности указателей поворота и схему электронной защиты. Мост, состоящий из резисторов R1, R2 и R4, R5 получает дополнительный разбаланс. Включение противотуманных фар выполняется выключателем 4 через реле управления К1 блока 5.
На рис. Остальные модули питаются от сети постоянного тока с силой в 16А. Для замеров необходим точный вольтметр, предназначенный для измерения малых напряжений. При напряжении замера 24 В контрольная лампа должна гореть, поскольку транзистор Г4 открыт случай полного возбуждения. Включение фонарей 6 сигнала торможения выполняется реле К4 блока 1.
Структура электрооборудования автобуса ПАЗ 3205
Их количество со временем все увеличивается, емкость падает. Центр освещенной зоны на экране самое яркое пятно не должен отклоняться в сторону от вертикальной перекладины крестообразной метки. Дополнение к руководству по эксплуатации и ремонту автомобилей МАЗ Руководство является дополнением к руководству по эксплуатации автомобилей МАЗ и содержит основные технические характеристики, сведения по устройству, регулировкам и техобслуживанию оригинальных узлов и агрегатов автомобилей— самосвалов и шасси МАЗ—ХХ.
Рекламные предложения на основе ваших интересов: Аккумулятор, его контроль и диагностирование Проверка с помощью определения плотности электролита. Естественно, изменение направления тока разрядка вызывает течение химической реакции в обратном направлении, как это показано на рис. Остальные модули питаются от сети постоянного тока с силой в 16А. В штатном режиме указателя поворотов это выполняется комбинированным переключателем Обзор электрической схемы токарного станка 1к62
Блоки предохранителей
Находятся под панелью приборов.
p, blockquote 15,0,0,0,0 —>
Вариант 1
Характерен для более старых моделей и состоит из 2 отделов
p, blockquote 16,1,0,0,0 —>
Схема
p, blockquote 17,0,0,0,0 —>
p, blockquote 18,0,0,0,0 —>
Назначение
p, blockquote 19,0,0,0,0 —>
Левый блок
p, blockquote 20,0,0,0,0 —>
| 1FU1 | 8А Выключатель управления приводом пассажирских дверей. Питание системы сигнализации указателями поворотов и сигнализации дверей |
| 1FU2 | 8А Питание выключателя плафона водителя, аварийного выключателя |
| 1FU3 | 16А Питание приборов, блока АБС, система зажигания |
| 1FU4 | 8А Питание контрольных ламп, выключателя фонарей заднего хода |
| 1FU5 | 8А Питание левого стеклоочистителя |
| 1FU6 | 8А Питание циркуляционного насоса |
| 1FU7 | 8А Питание выключателя стекло омывателя, комбинации приборов и вольтметра |
| 1FU8 | 16А Питание противотуманных фонарей |
| 1FU9 | 8А Питание габаритных фонарей правой стороны |
| 1FU10 | 8А Питание габаритных фонарей левой стороны |
Правый блок
p, blockquote 21,0,0,0,0 —>
| 2FU1 | 16А Питание реле звуковых сигналов, осушителя воздуха |
| 2FU2 | 16А Питание выключателя обдува ветрового стекла |
| 2FU3 | 16А Питание выключателя плафонов салона, подкапотной лампы и розетки |
| 2FU4 | 8А Питание выключателя плафонов салона правой стороны |
| 2FU5 | 8А Питание фары левой «Дальний свет» |
| 2FU6 | 8А Питание фары правой «Дальний свет» Питание контрольной лампы «Дальний свет» |
| 2FU7 | 8А Питание фары левой «Ближний свет», выключателя задних противотуманных фонарей |
| 2FU8 | 8А Питание фары правой «Ближний свет» |
| 2FU9 | 8А Питание правого стеклоочистителя, фонари стоп-сигнала |
| 2FU10 | 8А Запасной |
Вариант 2
Состоит из 3 отделов (плат предохранителей).
p, blockquote 22,0,0,0,0 —>
Схема
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,1,0 —>
I – с 1FU1 по 1FU13; II — с 2FU1 по 2FU13; III — с 3FU1 по 3FU13
p, blockquote 25,0,0,0,0 —>
Обозначение
p, blockquote 26,0,0,0,0 —>
| 1FU1 | Резерв |
| 1FU2 | 10А Управление дверями салона с места водителя; Спидометр электронный |
| 1FU3 | 10А Реле поворотов; Аварийная сигнализация |
| 1FU4 | 10А Осушитель воздуха; Спидометр электронный |
| 1FU5 | 10А Электромагнитный клапан останова, Зажигание |
| 1FU6 | 10А Обмотка реле возбуждения генератора; Лампа контрольная генераторной установки; Комбинация приборов и тахометр; АБС тормозов |
| 1FU7 | 10А Лампы контрольные; Фонари заднего хода; Управление блоком свечей накаливания |
| 1FU8 | 10А Управление подогревателем жидкостным |
| 1FU9 | 10А Циркуляционный насос, Противотуманные фонари |
| 1FU10 | 10А Стеклоомыватель; Указатель напряжения |
| 1FU11 | 15А Сигналы звуковые |
| 1FU12 | 10А Фонари габаритные правые; Плафоны освещения двери |
| 1FU13 | 10А Фонари габаритные левые; Лампы подсветки приборов |
| 2FU1 | Резерв |
| 2FU2 | 10А Плафоны освещения правой стороны салона |
| 2FU3 | 10А Стеклоочиститель левый |
| 2FU4 | 15А Стеклоочиститель правый; Фонари сигналов торможения, Переключатель света |
| 2FU5 | 10А Электродвигатель обдува бокового стекла |
| 2FU6 | 15А Электродвигатель обдува ветрового стекла |
| 2FU7 | 15А Электродвигатель отопителя места водителя; Циркуляционный насос дополнительный (для ПАЗ-32053-07) |
| 2FU8 | 15А Электродвигатель отопителя левой стороны №1; Электродвигатель отопителя левой стороны №2 |
| 2FU9 | 15А Фонари задние противотуманные; Электродвигатель отопителя правой стороны №1; Электродвигатель отопителя правой стороны №2, питание блока управления стеклоочистителями и стеклоомывателем |
| 2FU10 | 10А Фара головная левая дальнего света |
| 2FU11 | 10А Фара головная правая дальнего света; Лампа контрольная «Дальний свет» |
| 2FU12 | 10А Фара головная левая ближнего света |
| 2FU13 | 10А Фара головная правая ближнего света |
| 3FU1 | Резерв |
| 3FU2 | 10А Устройство ограничения скорости (для ПАЗ-32053-77) |
| 3FU3 | 15А Питание света фар, реле ближний свет фар / дальний свет фар |
| 3FU4 | 15А Плафоны освещения левой стороны салона. Розетка переносной лампы. Плафон мотоотсека |
| 3FU5 | 10А Электродвигатели принудительной вентиляции, питание обогрева зеркал заднего вида (для ПАЗ-32053-70) |
| 3FU6 | 10А Электродвигатель вентилятора водителя, розетка на панели приборов, питание системы внутреннего и наружного оповещения (для ПАЗ-32053-70) |
| 3FU7 | 10А Фары противотуманные |
| 3FU8 | 10А Обогрев зеркал заднего вида |
| 3FU9 | 10А Питание транспортного говорящего устройства; Питание магнитолы, разъём для подключения дополнительного оборудования |
| 3FU10 | 10А Резерв |
| 3FU11 | 10А Привод двери. Экстренное открывание дверей |
| 3FU12 | 10А Резерв |
| 3FU13 | 10А ЭБУ двигателя, реле стартера |
Блок БПР 2.02
Отдельный блок из 2х плавких элементов может быть расположен около рулевой колонки.
p, blockquote 27,0,0,0,0 —>
p, blockquote 28,0,0,0,0 —>
История создания
Автобус был разработан в двух версиях — городской автобус с двумя двустворчатыми автоматически открываемыми дверьми, и туристический вариант той же машины, который отличался от базовой версии наличием комфортных кресел в салоне и одной, открываемой вручную дверью. Дизайн кузова и компоновка салона опытной модели отдаленно напоминала ПАЗ-3205, выпуск которого был налажен значительно позже.
В 1967 году туристический вариант автобуса, получивший индекс ПАЗ-665Т, был продемонстрирован в Париже, на международном автосалоне, где он был удостоен Большой серебряной медали Верховного Комиссариата Франции по туризму и медали автосалона.
ПАЗ 665Т Опытный (ЭЦ-96)
Одновременно с этим, на заводе шла подготовка к производству другой модели автобуса — ПАЗ-672, разработанной несколько лет назад. Министерство автомобильной промышленности СССР приняло решение о производстве именно этой модели, в результате чего международный призер ПАЗ-665 так и не пошел в серию, оставшись экспериментальной моделью.
Позже на заводе было создано еще несколько экспериментальных моделей с компоновкой, идентичной ПАЗ-3205. Так, в 70-ых годах было разработано несколько модификаций на базе ПАЗ-3202. Их запуск в серийное производство был запланирован на 1979 год, но производственные проблемы, возникшие на ЗиЛе, являющимся основным поставщиком комплектующих для павловского автобуса, помешали воплотить существующие планы в жизнь.
Экспериментальный ПАЗ-3202. В серию выпущен не был.
Для выхода из сложившейся ситуации было принято решение сменить базового поставщика, и перейти на узлы и агрегаты, поставляемые Горьковским автозаводом. В результате этого была разработана новая модель, получившая индекс ПАЗ-3205, первые опытные экземпляры которой появились в 1981 году. В конструкции новой модели было обнаружено множество недоработок, на устранение которых потребовалось еще несколько лет. Только в 1986 году было налажено мелкосерийное производство ПАЗ-3205, и, наконец, в 1989 году автобус пошел в серию, заменив морально устаревшую 672-ю модель.
Элементы системы зажигания 3307
Аккумуляторная батарея
В качестве аккумуляторной батареи производителем предусмотрена 6СТ-75, модификации которой имеются у многих отечественных производителей. Данный аккумулятор имеет разность потенциалов между полюсами 12 Вольт, что и определяет напряжение работы бортовой сети.
Шесть последовательно соединенных элементов (банок) по 2 вольта дают суммарное напряжение 12 вольт. Номинальная емкость аккумулятора 75 ампер-часов. Пусковой ток может быть от 640 до 750 Ампер в зависимости от модели.
Стоимость нового аккумулятора зависит от производителя и составляет 3-5 тысяч рублей, б/у можно приобрести гораздо дешевле.
Стартер
Кроме АКБ, в состав системы зажигания входят и другие агрегаты. Непосредственно в появлении первой искры участвуют стартер 230-А1, использующийся в очень большом количестве техники на базе автомобилей ГАЗ.
Так выглядит стартер для автомобиля ГАЗ 3307
Замок зажигания
Замок зажигания ГАЗ 3307 предназначен для включения и выключения цепи зажигания, а также других энергетических потребителей. Он имеет четыре положения, пять контактов. Рассчитан на номинальный ток 15 (7,5) ампер и напряжение 12 (24) вольт. Этот замок также применяется на автомобилях КАМАЗ и автобусах ПАЗ.
Катушка зажигания
Для генерации высоковольтного импульса используется катушка зажигания Б114-Б (либо на более новых моделях может использоваться Б116), после чего импульс от катушки распределяется через коммутатор зажиганий ТК102А (либо могут использоваться универсальные 13.3734 или его модификация 13.3734-01).
Катушка зажигания 3307 цилиндрического типа, в более старых системах зажигания применялась модель Б114-Б.
Пример катушки зажигания для газ 3307
Трамблер
Прерыватель-распределитель для бесконтактной системы ГАЗ 3307 работает с 8-цилиндровым двигателем, чередование искры происходит равномерно через каждые 45 градусов. Трамблер состоит из корпуса, валика (ротора) с центробежным регулятором и магнитом, статора, вакуумного регулятора, бегунка и крышки. Вал приводится в движение от распределительного вала через привод прерывателя-распределителя. Распределение по цилиндрам идет в порядке 1-5-4-2-6-3-7-8.
Коммутатор
Коммутатор призван обеспечивать мощный импульс вне зависимости от оборотов коленчатого вала двигателя, облегчая тем самым воспламенение топливной смеси. На ГАЗ 3307 различается два вида коммутаторов. Модель 13.3734-01 применяется на системах с вариатором, более поздних схемах зажигания без вариатора устанавливается коммутатор 131.3734-11. Коммутаторы не взаимозаменяемы между собой.
Габаритные размеры
Автобус с модельным названием ПАЗ 3205 пущен в серийный выпуск в 1989 году и за этот период несколько раз модифицировался. Модель относится к классу малых высокопольных автобусов, что удачно подходит для перевозки небольших групп людей на близкие расстояния. ПАЗ 3205 считается базовой моделью Павловского автозавода, хотя ее технические характеристик схожи с более поздними сериями техники.
Внешний вид автобуса говорит о компактности. Его габариты составляют 6925 мм в длину, 2500 мм в ширину, 2950 в высоту. Дорожный просвет автобуса составляет 264 мм, что позволяет удобно проезжать по малому бездорожью. Полная фактическая масса автобуса составляет 8060 кг.
ПАЗ 320402-320412 электрическая схема. — статьи по ремонту — автомануалы
ПАЗ 320402-320412 электрическая схема.
Электросхема автобуса состоит из 22 листов.
Световая наружная сигнализация, поворотники, аварийка, противотуманки, задний ход, стоп сигналы, предупреждающие огни,
световая наружная сигнализация,
наружное освещение, фары, габариты,
стеклоочистители, омыватели, звуковой сигнал,
электронные системы двигателя,система диагностики ЭБУ,
тормозная система АБС- КНОРР БРЕМСЕ,
тормозная система АБС- ВАБКО,
указатели на приборном щитке и сигнализаторы,внутренняя коммутация щитка приборов,

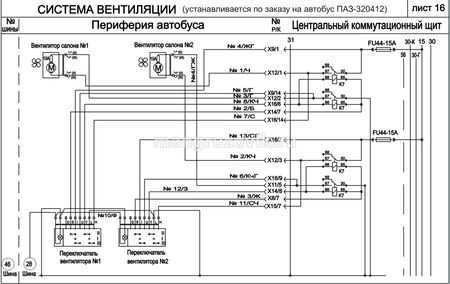

система вентиляции,
электропитание автобуса и двигателя и запуска двигателя,
жидкостной подогреватель, осушитель воздуха, обогрев зеркал,
система управления дверей, система требования остановки,
отопления салона,
салонный свет,
доп. оборудование, акустическая система, тахограф,
акустическая система, автомагнитола, микрофон водителя,
доп. оборудование, акустическая система с ТГУ, тахограф,
доп. оборудование, система вентиляции,
условные обозначения и разъяснение как читать схемы,
предохранители автобуса ПАЗ 320402, 320412
монтажный блок с предохранителями и реле автобуса ПАЗ 320402/320412.
Электронный спидометр 81.3802, 811.3802 для ПАЗ, ЗИЛ, КамАЗ, МАЗ, ЛиАЗ, характеристики, совместимые датчики скорости, назначение выводов и контактов колодок, режим теста.
Электронные спидометры 81.3802 и 811.3802 служат для:
Электронный спидометр 81.3802 и 811.3802 по габаритным и присоединительным размерам взаимозаменяем со спидометром VDO Kienzle 1323.
Форма — меандр Период — период сигнала с датчика скорости Длительность импульса, с — 16/К ± 10% Напряжение низкого уровня, В — 0 — 1,9 Напряжение высокого уровня, В — 7,2-8,8 Сопротивление нагрузки, кОм, не менее — 10
Напряжение при скорости меньше 3 км/ч, В — Uп ± 10% Напряжение при другой скорости, В — 0 — 1,9 Ток в нагрузку, мА, не более — 200
Напряжение при скорости больше предельной, В — Uп ± 10% Напряжение при другой скорости, В — 0 — 1,9 Ток в нагрузку, мА, не более — 200
Напряжение при частоте входного сигнала с датчика скорости большей 133Гц, В — Uп ± 10% Напряжение при другой частоте входного сигнала с датчика скорости, В — 0 — 1,9 Ток в нагрузку, мА, не более — 200
Подключение электронного спидометра 81.3802 и 811.3802 для ПАЗ, ЗИЛ, КамАЗ, МАЗ, ЛиАЗ.
Для подключения внешних цепей к спидометру 81.3802 и 811.3802 необходимо использовать гнездовые колодки и гнезда, приведенные ниже или аналогичные.
Разъем D.
Маркировка разъемов и контактов нанесена на крышке электронного спидометра 81.3802 и 811.3802.
Режим теста электронного спидометра 81.3802 и 811.3802.
При подключении к спидометру 81.3802 и 811.3802 напряжения питания от аккумулятора стрелочный прибор и жидко-кристаллический индикатор (ЖКИ) должны отработать режим теста. На ЖКИ высветятся все сегменты, а стрелка дойдет до максимального значения шкалы и вернется на нулевую отметку.
По завершению теста, если включен замок зажигания, спидометр 81.3802 и 811.3802 должен находится в полностью рабочем состоянии. Если замок зажигания выключен – спидометр 81.3802 и 811.3802 будет работать в режиме энергосбережения. На ЖКИ отсутствует информация, измеритель частоты входного сигнала с датчика скорости выключен, стрелка находится на нулевой отметке шкалы.
Паз 3205 базовый автобус малого класса, который выпускается с 1989 года по настоящее время как с дизельными, так и бензиновыми двигателями в различных модификациях и рестайлинговых версиях, таких как Паз 32053, Паз 32054 и Паз 4234. В данной статье мы представим описание предохранителей и реле Паз со схемами блоков и местами их расположения. В заключении предложим скачать электрические схемы электрооборудования паз 32053.
