Мультиметр - примеры работы в бортовой сети автомобиля

Проверка радиодеталей

Если у радиолюбителя есть мультиметр цифровой, как пользоваться этим прибором для проверки работоспособности и измерения характеристик транзисторов, диодов и конденсаторов он должен знать обязательно. Тут всё очень просто:

В СОМ-гнездо следует установить чёрный щуп, в VΩmA-гнездо – красный.

Чёрный щуп (его второй конец) нужно присоединить к катоду диода (к «минусу») проверяемой детали, а красный соответственно – к катоду анода (к «плюсу»).

На экране высветится сопротивление детали.

Если при любых положениях (как в описанном алгоритме или с обратным расположением подключённых к аноду и диоду щупов) отображается единица, это означает, что деталь сгорела. При показании, которое составляет менее единицы, диод пробит.

Как пользоваться инструментом?

Мультиметры — это незаменимые инструменты для измерения электрических величин, которые используются в самых разных областях. Однако понимание значений на панели мультиметра может быть запутанным для новичков. Ниже мы подробно рассмотрим значения на панели мультиметра и выясним, что они означают.

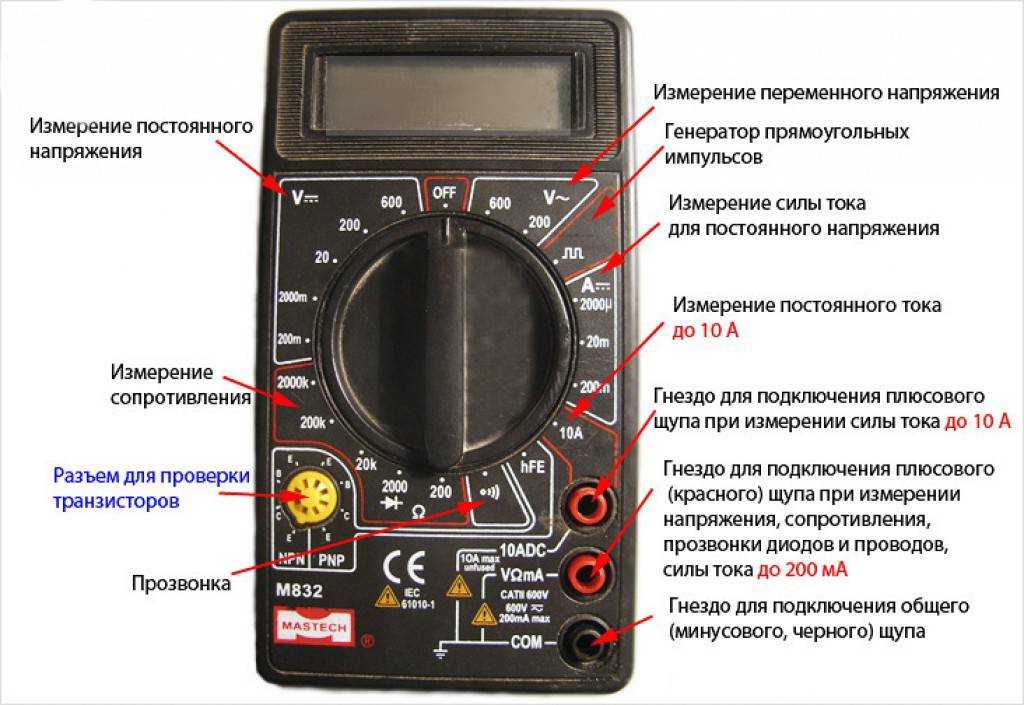

На панели мультиметра обычно отображается несколько значений, включая напряжение, ток и сопротивление. Начнем с напряжения. Напряжение — это мера разности потенциальной энергий между двумя точками в электрической цепи. Единицей измерения напряжения является вольт (В), и он обычно отображается на панели мультиметра символом, похожим на V

При измерении напряжения важно установить мультиметр на правильный диапазон для измеряемого напряжения

Далее, у нас есть ток. Ток — это поток электронов в электрической цепи, и измеряется он в амперах (A). На панели мультиметра ток обычно отображается в миллиамперах (мА) или микроамперах (мкА), в зависимости от выбранного диапазона. Символом тока на панели мультиметра обычно является буква «A».

Наконец, у нас есть сопротивление. Сопротивление — это противодействие протеканию тока в электрической цепи и измеряется в омах (Ω)

На панели мультиметра сопротивление будет отображаться символом Ω, и важно установить мультиметр на правильный диапазон для измеряемого сопротивления

Другие символы, которые вы можете встретить на мультиметре, включают символ диода, который выглядит как стрелка, направленная к линии; символ транзистора, который выглядит как ряд линий, соединенных диагональной линией; и символ конденсатора, который выглядит как две параллельные линии со знаком плюс (+) над одной из них.

При использовании мультиметра важно обратить внимание на единицы измерения и используемый диапазон. Установка мультиметра на неправильный диапазон может привести к неточным показаниям или даже к повреждению мультиметра. Кроме того, важно убедиться, что мультиметр правильно откалиброван перед использованием

Кроме того, важно убедиться, что мультиметр правильно откалиброван перед использованием. Следует отметить, что понимание значений на панели мультиметра имеет решающее значение для точных измерений в электрических цепях

Имея четкое представление о напряжении, токе и сопротивлении, вы сможете уверенно использовать мультиметр для поиска неисправностей и тестирования электрических систем

Следует отметить, что понимание значений на панели мультиметра имеет решающее значение для точных измерений в электрических цепях. Имея четкое представление о напряжении, токе и сопротивлении, вы сможете уверенно использовать мультиметр для поиска неисправностей и тестирования электрических систем.

Не забывайте устанавливать мультиметр на нужный диапазон и обращайте внимание на единицы измерения для обеспечения точности показаний

Мультиметры

В магазинах, торгующих автомобильными принадлежностями, можно приобрести измерительные приборы, предназначенные специально для автомобилей. Самыми полезными приборами считаются мультиметры, которые, согласно названию, измеряют различные характеристики электросистемы.

В автомобилях используется постоянный ток, и с помощью мультиметра можно измерить его силу, а также напряжение и сопротивление в указанной точке. Некоторые мультиметры также снимают показания о скорости двигателя и времени выдержки контактов.

Перед каждым измерением необходимо обнулить предыдущие показания, особенно если вы планируете работать с малыми величинами (например, сопротивлением).

Не используйте для проверки компонентов элетросистемы измерительные приборы с подвижными стрелками. В противном случае вы можете чрезмерно нагрузить и повредить их. Используйте цифровые измерительные приборы.

Проверка аккумулятора

Перед проверкой других компонентов рекомендуется проверить сам аккумулятор и убедиться в его работоспособности.

Задайте мультиметру соответствующие настройки и подключите его к клеммам аккумулятора. Результат измерений должен быть примерно равен 11-12В (при низком и высоком уровне заряда соответственно).

Если по данным мультиметра напряжение равно 10В и менее, можно предполагать наличие повреждений в одной из ячеек аккумулятора. Подключите контакт заземления к кузову автомобиля и снимите показания повторно. Они не должны отличаться от результатов предыдущего измерения. Если это не так, проверьте прочность крепления контактов.

Соедините один датчик мультиметра с заземлением, а второй — с соленоидом стартера. Снимите показания еще раз. При низких значениях проверьте соединение между клеммой аккумулятора и соленоидом стартера.

Если при замере показания на контактах слишком низки, перед проверкой других составляющих цепи необходимо их закрепить. Очистите проблемные места от грязи и ржавчины и сделайте повторный замер. Когда результаты всех замеров будут примерно равны, их можно будет использовать для сверки при осмотре других составляющих цепи.

Как правильно мерить напряжение

Чтобы понять, как пользоваться стрелочным мультиметром для измерения напряжения, вам следует просмотреть видео внизу страницы. Принцип прост — вы включаете щупы, выбираете напряжение и по отклонению стрелки высчитываете значение. Использование электронного устройства еще проще — считать вам ничего не нужно. К примеру, нужно померить напряжение в розетке. Вы выбираете режим ACV (переменный ток), черный щуп включаете в Com, красный в VΩmA. Вы предполагаете, что в сети 220 вольт, а не 380, поэтому выставляете переключатель на ближайшее значение. Если непонятно, какое напряжение в сети, то ставьте максимальное значение и понемногу его опускайте.

Классический стрелочный мультиметр

К примеру, на вашем мультиметре три положения — 5 вольт, 200 вольт и 700 вольт. Вы решили померить напряжение в розетке, но не знаете, какое в ней напряжение. Сначала вы ставите 700 вольт и снимаете показания. Прибор показывает 235 вольт. Вы понимаете, что измерения следует проводить в другом диапазоне и переключаетесь на 200. Следующий замер показывает 223 вольта, что является наиболее точным значением.

Если вы меряете напряжение в сети постоянного тока, то нужно переключить ручку в соответствующее положение. Обозначение переменного тока на мультиметре — DCV. Далее все делается так же, как и в случае замеров при переменном токе с подбором наиболее точного значения. Замеры делаются при параллельном подключении, а не последовательном, то есть на двух фазах, а не на одной. Снять напряжение с одного провода не удастся.

Внимание: при работе с электричеством будьте осторожны. Думайте, что вы делаете, чтобы не вызвать короткое замыкание и не прикоснуться к оголенным проводам щупами

Если вам нужно найти фазу, то можно просто использовать индикаторную отвертку — она помогает находить фазу в сетях 220 вольт без использования прибора. Но если вы занимаетесь ремонтом проводки, то обойтись одной отверткой не удастся — фаза может быть везде, а ноль — отвалиться. Но работать мультиметром все равно вы должны уметь — это азы для любого электрика.

Как проводить измерения электрических параметров

До того, как начнем говорить о том, как пользоваться мультиметром, надо запомнить, что при измерении силы тока мультиметр подключается последовательно — в разрыв цепи, а при измерении напряжения — параллельно относительно участка или элемента цепи.

Измеряем напряжение

Переводим переключатель в положение измерения напряжения. Есть два положения: для постоянного и переменного напряжения. Выбираем по параметрам цепи или устройства.

Далее надо выбрать диапазон измерений. Для этого надо хотя-бы ориентировочно (а лучше — точно) знать, какие показания ожидать. Например, при измерении напряжения в сети вы знаете, что там будет 220 В или На на батарейках или аккумуляторах есть надписи, на устройствах — шильдики с указанием параметров цепи. В любом случае ставим предел — ближайший больший. Это обеспечит большую точность.

Схемы подключения мультиметра для измерения разных электрических величин

Если не знаем точно, какое напряжение может быть, ставим приблизительно — после первых показаний можно будет изменить. Если вообще не имеем представления о величине напряжения, ставим самый большой предел, в дальнейшем приближаясь к нужному положению. Такой алгоритм не позволит сжечь прибор, что может случиться, если выставить слишком низкий предел.

Определившись с пределами изменения, подключаем щупы:

черный в общее гнездо «COM», а второй щуп — к минусу батарейки или аккумулятора;
красный в гнездо с надписью VΩmA, а щуп от него — к плюсу элемента питания.

На дисплее высвечиваются цифры. Это и есть напряжение на измеряемом участке. В данном случае на батарейке/аккумуляторе.

Чтобы измерить напряжение, надо перевести переключатель в нужное положение

Если перепутать щупы местами и подключить красный к плюсу, а черный — к минусу, ничего страшного не произойдет. Перед показаниями просто высветиться знак минус.

Как пользоваться мультиметром для измерения тока

Чаще всего и для измерения силы тока есть есть два положения переключателя — постоянного и переменного. Но не во всех моделях. Есть приборы (M-830, DT-830), которые могут измерять только постоянный ток.

Для измерения постоянного тока мультиметром порядок действий стандартный:

Выставляем переключатель в соответствующее положение.
Выбираем предел измерения (ставим приблизительно ожидаемую величину тока).
Устанавливаем измерительные щупы:
- черный в гнездо «COM»;
- красный
  - в гнездо VΩmA, если ожидаемый ток будет меньше 200 мА;
  - в третье гнездо, если ток будет больше 200 мА.

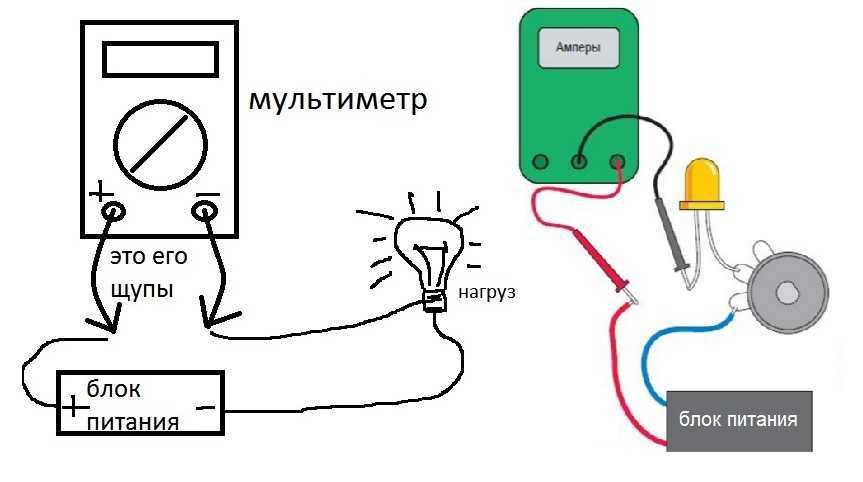

Подключаем мультиметр в разрыв цепи. Для этого свободными концами щупов дотрагиваемся до обоих проводников в месте разрыва, замыкая цепь через прибор.
Снимаем показания с дисплея.

Одно замечание: сборка измерительной схемы при измерении тока должна проходить при снятом напряжении. При значительных токах (выше 200 мА) работа без снятия напряжения небезопасна. Подавать питание надо только после того как мультиметр подключен.

Режим измерения сопротивления

Положение щупов мультиметра для измерения сопротивления стандартное: красный в гнезде «COM», черный — в VΩmA. Свободные концы щупов прикасаются к выводам измеряемого объекта.

Есть нюансы с выбором предела измерений. Если вы знаете, какие показания должны быть (проверяете резисторы, например), выставляете предел измерений ближайший больший. Если величина сопротивления неизвестна, переводим переключатель на максимальную шкалу. После измерения ее можно будет изменить на более подходящую.

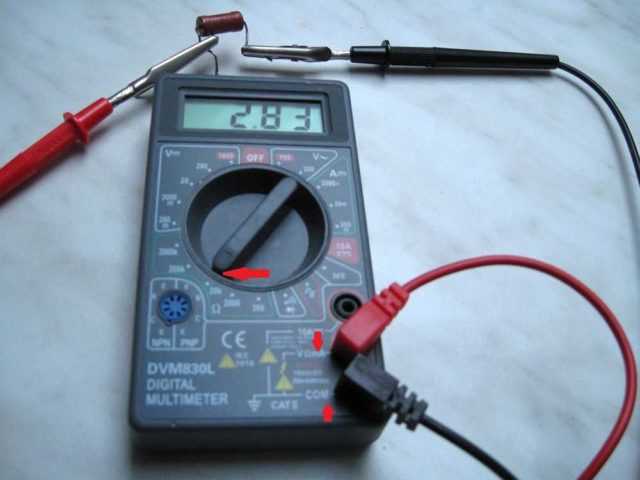

Как измерить мультиметром сопротивление

Если при измерении сопротивления мультиметром на экране появилась цифра «1», это означает, что предел измерения превышен, надо изменить его на больший.

Зуммер (звуковой сигнал) для тестера DT-830B

Звуковая индикация в данной модели отсутствует. В иных модификациях прибора с ней зуммер возникает, когда цепь целая (действует для цепей с сопр. до 1 кОм). Безусловно, удобнее работать со звуком, особенно, когда сложно возвращать взгляд с исследуемого объекта на табло прибора, например, в ситуациях, когда доработанные длинные щупы фиксируются на значительно удаленных друг от друга концах провода, линии объекта. Но такие исследования бывают не так уж и часто.

Надо сказать, что опцию зуммера можно сделать кустарно: схему можно доработать, впаяв маленький динамик-пищалку (компьютерной или от детской игрушки). В некоторых случаях потребуется дополнительная мини-электросхемка — в сети есть множество инструкций. Два примера результата такого совершенствования ниже:

Но есть и недостаток: плата имеет разнообразные вариации у разных производителей — не на всех ее устройство позволяет сделать такое усовершенствование.

Как пользоваться мультиметром: инструкция для начинающих

Как пользоваться цифровым мультиметром — пошагово (видео):

Сначала уточнить: переменный или постоянный ток течет в проводах. Характер тока определяется специальной отверткой с индикатором:

индикатор загорается на фазе, если ток переменный. Свечения на нуле нет;
индикатор не светится, если ток постоянный.

Подключить тестер.
Выбрать круговым переключателем нужный вариант измерения.
Установить диапазон величин. Если сила тока не известна, переключатель следует зафиксировать на максимуме.
Подключить щупы.
Штекеры щупов прижать к компоненту.
Снять с экрана показания.
Выключить устройство, щупы вынуть.

Измерения сопротивления

Порядок измерения:

Переключатель установить на знак сопротивления, выбрав максимальный диапазон.
Подсоединить щупы. В гнездо «СОМ» — щуп черный, в среднее «VmA» — щуп красного цвета.
Проверить состояние тестера: щупы сомкнуть. Экран должен высветить цифру 0 или другую малую величину, обозначающую сопротивление проводов щупов. На данную величину следует корректировать показатель сопротивления цепи.
Концами щупов прикоснуться к контактам исследуемого элемента, электрической цепи.
На дисплее появится показатель измеряемого сопротивления.

Для получения более точного значения необходимо сделать 3 попытки.

Измерение напряжения

Процедура похожа на исследование сопротивления

Важное внимание, однако, следует уделить соблюдению особой осторожности, так как сеть будет находиться под напряжением

Переключатель при этом следует установить на указатель напряжения, выбрав максимальный диапазон.

Прозвонка напряжения и заземления источника тока

Процедура прозвона:

Регулятор установить на режим переменного напряжения. Вставить в розетку фазную и нулевую клеммы.
Экран высветит 220 В.
Один штекер оставить в розетке, другим прикоснуться к ее заземлению. Если есть потенциал между землей и фазой, значит, заземление функционирует.

Измерения силы тока амперметром

Размер тока определяется путем последовательного подключения мультметра к не обесточенной цепи.

Порядок исследования:

Производится разрыв цепи.
Подключаются щупы:

в разъем «СОМ» щуп черного цвета;
в разъем 10А или 200 мА подключается красный.

При этом начальный диапазон выбирается по максимуму.

Штекерами следует осторожно коснуться контактов.
Снять с экрана показания.

Домашние умельцы часто интересуются, как пользоваться мультиметром клещами, что позволит исследовать силу тока бесконтактным способом, не разрывая цепь.

Данная модель тестера имеет своей верхней части клещи-магнитопровод. Чтобы определить величину тока, надо:

Переключателем установить нужный диапазон.
Раскрыть магнитопровод, нажав на соответствующую кнопку.
Клещи-магнитопровод перпендикулярно замкнуть вокруг провода (кабеля).
Снять с экрана показания.

Интересно! Топ лучших культиваторов для дачи

Прозвонка диодов

Процедура проводится таким же образом, каким исследуется сопротивление. Щупы разного цвета подключаются к диоду по очереди.

Тем самым определяется, есть ли пробой «р-n» – перехода.

Подключенное к диоду электроизмерительное устройство, показывающее характеристику исследуемого элемента в омах — килоомах, говорит о соединении с анодом данного устройства красного щупа.

Проверка емкости конденсатора

Проводя процедуру, пользоваться мультиметром надо правильно. Чтобы электроизмерительный прибор не повредить, вначале конденсатор следует разрядить.

Алгоритм измерения:

Переключатель перевести на режим Fcx.
К выводам конденсатора подсоединить наконечники щупов.
На экране высветится характеристика емкости.

Проверка транзисторов

Данная процедура необходима радиомастерам, занимающимся восстановлением сломанной радиоэлектронной аппаратуры.

Чтобы определить состояние биполярного триода, необходимо провести процедуру, подобную прозвону диодов.

Следует щупы подключить поочередно к «базе эмиттеру» и «базе-коллектору».

Исправным транзистор считается, когда показания тестера идентичны получаемым показаниям прозвона диодов.

Измерение температуры мультиметром: на что обращать внимание

Эту функцию выполняет термопара (два железных стержня, соединенных проводами). При одинаковых показателях нагретых стержней по проводам начинает течь ток. При увеличении нагрева увеличивается напряжение.
Многие мультиметры обладают возможностью определять температуру в пределах «минус» 40 — «плюс» 1000 градусов Цельсия.

Порядок измерения:

Концы термопары вставить в коннекторы. При этом следует соблюдать полярность.
Условный спай приблизить к месту, где необходимо определить температуру.
Дисплей высветит искомый показатель.

Как выбрать мультиметр?

В настоящее время на рынке представлен широкий ассортимент мультиметров — от простых измерителей выдержки прерывателя и тахометров до многофункциональных устройств с десятью различными шкалами или цифровыми табло. На рисунке представлены: A Sparktune: измеритель выдержки, вольтметр, амперметр. B Autoranger: измеритель выдержки, вольтметр, омметр, амперметр, тахометр. B Testune: измеритель выдержки, вольтметр, омметр, амперметр, тахометр. D Hawk: измеритель выдержки, тахометр. E Avometer 2003: вольтметр, амперметр, омметр. F CAB-100: тестер для аккумулятора.

Одним из способов проверки состояния электрических цепей является подключение простой контрольной лампы на участке между токонесущими проводами и заземлением. Тем не менее, этот способ позволяет установить лишь факт подачи тока к определенной точке участка.

Для более точной проверки используются измерительные приборы, определяющие напряжение, которое подается на компонент электросистемы, и сопротивление этого компонента или цепи в целом.

Основные и дополнительные возможности мультиметров

Если раньше в свободной продаже имелись приборы, способные замерить силу тока и напряжение, то современные модели имеют расширенный функционал. С его помощью не нужно производить расчетов, достаточно лишь воспользоваться тестером и снять показания.

Именно по причине многофункциональности вопрос как пользоваться прибором для тестирования стает особенно остро.

Ведь с его помощью замеряю показатели:

Силу тока (переменного).
Напряжения участка цепи.
Индуктивность катушки.
Емкость конденсатора.
Сопротивление проводника.
Частоту колебаний.
Параметры постоянного тока.
Температуру нагрева.

Самое простое применение – «прозвонить» цепь с целью определить ее целостность. Это необходимо, например, когда требуется выявить участок с дефектом, чтобы потом произвести ремонт. Кроме того, мультиметр – устройство, позволяющее без отключения определить момент появления электрического тока. Как только он возник, подается звуковой или световой сигнал, что облегчает работу и делает ее безопасной.

Цифровые модели способны генерировать тестовые импульсы или гармонические сигналы, что дает возможность проверять работоспособность диодов, а также транзисторов. Выявляется полярность, целостность конструкции и т.д. Есть модификации:

С предустановленной защитой контактов, срабатывающей в случае, если при измерении сопротивления произойдет незапланированная подача электричества.
Имеющие плавкие вставки на случай, если пользователь неверно выбрал режим. Предохранитель перегорает, но прибор остается рабочим после его замены.
Способные автоматически выключаться при нештатной ситуации или в случае, если устройство длительное время остается невостребованным.
Имеющие подсвечиваемый дисплей. Есть ночные режимы, световая индикация, обычная диодная подсветка, что позволяет работать в условиях ограниченной видивости.
Подающие сигнал при перегрузке батареи, блока питания, рабочих узлов без отключения.
Обладающие возможностью сохранять и запоминать результаты замеров, которые потребуются для обработки полученных данных.

Некоторые модели предназначены для ручной установки пределов измерений. Как пользоваться мультиметром и перечень функциональных возможностей указано в мануале, идущем в комплекте с тестером. Удобней, если это сертифицированный товар, и инструкция написана на русском языке. Однако и без мануала можно разобраться в основных функциях прибора. На корпусе есть все необходимые надписи, стандартные символьные обозначения.

Аналоговые и цифровые

Показания в аналоговых приборах отражаются стрелкой на цифровой шкале. На сегодняшний день достаточно много встречается старых советских устройств, а также новых китайских приборов такого типа. Для работы с таким прибором необходимы специальные навыки и знания. К тому же стрелочный прибор очень чувствителен к колебаниям, поэтому держать его нужно ровно и максимально неподвижно. Яркими представителями являются Sunwa YX -1000a и Sunwa MF -110a.

Цифровой мультиметр полностью электронный, без каких-либо аналоговых элементов. Показания в этих приборах довольно точные, без погрешностей и выводятся на цифровой экран. Это достаточно удобно и исключает ошибки, которые могут возникнуть у пользователя при считывании результатов измерений с аналогового прибора. На сегодняшний день цифровые мультиметры занимают первые места по популярности и использованию среди приборов такого типа.

Цены на цифровые мультиметры лежат в довольно широком показателе. Стоимость самых простых устройств начального уровня, как правило, произведенных в Китае, начинается от нескольких сотен рублей. Профессиональные приборы, выпущенные именитыми производителями, собранные из качественных материалов и комплектующих и обладающие большой функциональностью, могут достигать нескольких десятков тысяч рублей.

Неважно, сколько стоит мультиметр, основные функции будут присутствовать даже в самом дешевом — измерение тока, измерение напряжения, прозвонка проводов на обрыв. В этом поможет тестер электрический — мультиметр, как пользоваться, подскажет инструкция

Визуально бо́льшая часть приборов похожа друг на друга. Основным органом управления в них является центральный многопозиционный переключатель. С его помощью осуществляется выбор измеряемого параметра и задается величина его измерения.

Меры безопасности при работе с тестером

Перед началом работ прочитайте в инструкции раздел «безопасность».
Убедитесь в целостности корпуса, а также в том, что соединительные винты полностью закручены. Во многих приборах для замены элемента питания требуются разобрать корпус. Многие пользователи затем просто защелкивают половинки, забывая зафиксировать винты.
Проверьте надежность соединения измерительных кабелей в разъемах. Для этого достаточно с небольшим усилием потянуть провод, удерживая в руках изолятор.
При работе с напряжением, большим, чем 60 вольт, не держите оба измерительных провода разными руками. Выполняя это простое требование, вы обезопасите себя от поражения электрическим током вдоль так называемые «линии смерти»: рука-сердце-рука.

Измерения электрических величин

Напряжение измеряется тестером путём его подключения параллельно зоне, где и происходят замеры. Учитывая, что тестер устанавливается для определения напряжения. Показатели будут актуальны только для измеряемого участка, а не для всей цепи.

Свой режим есть и для того, чтобы узнать силу тока. И подключается тестер уже последовательно. Значения, полученные в результате, подойдут для всей цепи.

Сопротивление будет узнать сложнее всего. Цепь освобождается от тока и напряжения, а потом подключается мультиметр

Вдобавок к этому некоторые элементы цепи будут влиять на показатели, поэтому их тоже важно будет отключить

Как пользоваться мультиметром в автомобиле в различных режимах

Рассмотрим на примере MAS830L.

Как проверить напряжение

Для контроля напряжения на аккумуляторной батарее необходимо красный (положительный) щуп подключить к гнезду 6, черный (отрицательный) — к гнезду 5. Далее переключатель режимов устанавливается на зону 1 измерения постоянных напряжений на предел 20 Вольт (20V). Напряжение нормально заряженного аккумулятора от 12,4 до 12,8 вольт. При заведенном двигателе напряжение на клеммах АКБ должно увеличиться до 13,5 – 14,5 Вольт. Это свидетельствует о работоспособности генератора автомобиля.

Как измерить ток

Чаще всего этот режим используется для измерения токов утечки в цепи аккумуляторной батареи.

Измерение тока осуществляется в разрыв электрической цепи.

Чтобы измерить ток утечки, необходимо отключить положительную клемму аккумуляторной батареи, затем переключить режим в положение 10А (на режиме 8). Положительный щуп подключить к гнезду 4, отрицательный – к гнезду 5. Красный (положительный) щуп подключить к клемме «+» аккумуляторной батареи, черный (отрицательный) – к отключенной положительной клемме.

На дисплее мультиметра будет индицироваться ток утечки. Считается нормальным ток утечки до 0,2 Ампер. Для более точных измерения можно перейти на меньший предел измерений. При этом следует переключить красный щуп в гнездо 6.

Видео — как мультиметром измерить утечку тока аккумулятора:

Измерение сопротивлений

Чтобы проверить исправность лампочки, следует переключатель режимов установить в зону измерения сопротивлений 2 на предел 200 Ом. Щупы подключить к лампочке. На индикаторе показывается величина сопротивления лампы.

Если на индикаторе будет отображаться 1 в верхнем регистре, значит, лампочка неисправна либо имеет большее, чем 200 Ом сопротивление.

Аналогичным образом измеряют сопротивление датчиков.

«Прозвонка» предохранителей и цепей

Переключатель режимов устанавливается в положение 7. Щупы подключаются к выводам предохранителя. В случае его исправности зазвучит сигнал зуммера. Таким же образом прозваниваются провода. Щупы следует подключать к зачищенным зонам на начале и конце провода.

Проверка диодов

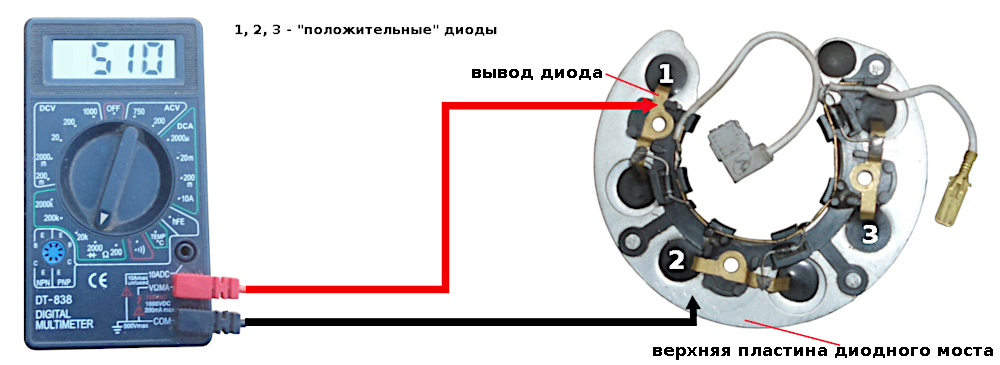

Требуется при проверке диодного моста генератора. Переключатель устанавливается в положение 3, щупы – к проверяемому диоду. В одном включении щупов сопротивление должно быть бесконечным (как на предыдущем рисунке — на индикаторе будет отображаться 1), в другом (прямом) – от 500 до 700 Ом.

На данном мультиметре есть еще режим измерения коэффициента усиления биполярных транзисторов, но он в автолюбительской практике не используется.
