Что означают значки на брелке сигнализации аллигатор

Настройка оборудования

За установкой следует пошаговая настройка, потому что Аллигатор сигнализация инструкция от брелка с четырьмя или двумя кнопками, содержит необходимые советы. Вставляют ключ в замок зажигания, нажимают и удерживают кнопку Valet. Удержав ее 3 секунды, водитель нажимает ее 3 раза до момента появления звукового сигнала. Финальный шаг заключается в быстром поочередном нажатии на каждую из клавиш, которые расположены на пульте. Дальнейший порядок действий:

• выключают двигатель;
• отсоединяют обе клеммы от АКБ;
• отключают предохранительный элемент освещения салона для снижения вероятности ускоренной разрядки АКБ;
• монтируют датчик системы вблизи контроллеру, применяя 4-х контактный разъем;
• включают режим «программирования» блока управления сигнализацией;
• выбирают уровень чувствительности (от 0 до 10) – средний показатель составляет 4-5.

Выбрав уровень чувствительности, хлопают по капоту.

Водитель выбирает значение, при котором машина, с одной стороны, не реагирует на вибрацию, вызванную случайным прохожим, а, с другой стороны, сработает при попытке взлома. После завершения установки фиксируют провода и блок управления так, как это указано в инструкции.

Плюсы и минусы пульта

Преимущества брелока для автосигнализации Аллигатор с автозапуском:

1. Дистанционная настройка противоугонной системы. Пользователь имеет возможность изменить параметры функций сигнализации с брелока без взаимодействия с сервисной кнопкой, находящейся в салоне автомобиля.
2. Наличие двусторонней связи. Передача информации в диалоговом режиме между пультом и системой позволяет автовладельцу дистанционно получать всю необходимую информацию о состоянии комплекса и уровне тревоги.
3. Автоматический запуск двигателя. Данная функция дистанционно активирует работу силового агрегата, осуществляя прогрев ДВС без лишних затрат времени пользователя.
4. Эргономичный и ударопрочный корпус.

Недостатки пульта управления:

1. Быстрая разрядка элементов питания. Несмотря на то что в устройстве применена технология низкого энергопотребления, батарейки брелока необходимо менять как минимум 1 раз в месяц. Кроме того, гальванический элемент неудобно вынимать и устанавливать ввиду особенностей формы корпуса коммуникатора.
2. Сбои в работе функций. На некоторых пультах режимы настройки сигнализации функционируют неверно и с перебоями. Проблема решается путем возврата к заводским параметрам.
3. Неустойчивость к внешним повреждениям. В процессе эксплуатации на корпусе брелока образуется множество царапин, что ухудшает его внешний вид, но не влияет на работу устройства. Для того чтобы избежать данной проблемы, необходимо приобрести чехол.

Преимущества:

1. Двусторонняя связь брелка. Благодаря обратной связи у потребителя есть возможность в любой момент узнать состояние сигнализации.
2. Функциональные возможности. Модель 825 можно назвать охранным комплексом благодаря наличию полезных опций для управления и настройки.
3. Простота монтажа. В комплект входит технический мануал, в котором подробно описаны все нюансы по установке и по применению системы.
4. Низкая стоимость. Цена Аллигатор 825 составляет около 5600-6000 рублей в среднем.

К минусам автосигнализации относится брелок-коммуникатор, при его интенсивном использовании на корпусе быстро начнут заедать кнопки. По отзывам автовладельцев, батарейка в пульте держит недолго, периодически аккумулятор предстоит менять.

Александр Торопов показал, с какой проблемой в работе автозапуска может столкнуться потребитель после установки Аллигатор 825.

Обращение в автосервис

Часто автовладельцы хотят знать модель своей противоугонной системы для того, чтобы поменять брелок или произвести настройку сенсоров. Для решения этих задач достаточно просто обратиться за помощью в сервис-центр. Там опытные специалисты проведут полный комплекс мероприятий. Он включает в себя:

• проверку целостности всех соединений внутри блока управления;
• полное тестирование сенсоров;
• изучение сигнального кода;
• замену пульта;
• настройку оптимального рабочего режима.

Это интересно: В каких случаях эвакуируют автомобиль на штрафстоянку

После комплекса работ автовладелец получит все данные о том, какая марка сигнализации установлена в его машине, а также подробные рекомендации по её управлению и самостоятельной настройке. В автомобилях часто встречается сигнализация «Аллигатор».

Установка дополнительных элементов

Монтаж дополнительных компонентов охранного комплекса:

1. Если в сигнализации предусмотрен автоматический запуск двигателя, то нужно произвести установку реле или вспомогательного модуля. Монтаж устройства осуществляется рядом с замком зажигания. Для установки производится демонтаж пластиковой облицовки на рулевой колонке, снятие выполняется с использованием отверток или гаечных ключей. Подключение устройства производится в соответствии со схемой, которая входит в комплект поставки.
2. Для проверки работы автозапуска нужно нажать на кнопку с индикатором в виде звездочки на пульте. Если автомобиль оборудован автоматической трансмиссией, предварительно ее рычаг выставляется в положение «Паркинг», если механической — включается нейтральная передача. После успешного запуска силового агрегата нужно опустить стояночный тормоз. Если в результате мотор заглох, то все было подключено верно.
3. Датчик удара размещается в центральной части кузова, предпочтительно — на перегородке, отделяющей салон от моторного отсека. Монтаж контроллера производится на ровной поверхности, для установки не нужно использовать прокладки из пластика или металла. При выполнении задачи надо обеспечить свободный доступ к регулировочным элементам датчика. Провод от устройства прокладывается к блоку управления сигнализацией под облицовкой салона.
4. Аналогичным образом устанавливаются дополнительные контроллеры, если они предусмотрены производителем. Монтаж датчиков выполняется скрытно.
5. После установки компонентов выполняется укладка проводки. Прокладывать электроцепи нельзя рядом с движущимися или нагревающимися частями автомобиля. Все кабеля должны быть защищены термоусадочными трубками или изолентой, что позволит предотвратить их быстрый износ. При необходимости на электроцепи устанавливаются предохранительные устройства.

Виды и модели

Каталог противоугонных установок Аллигатор насчитывает множество моделей, рассмотрим наиболее популярные из них:

1. С-5. Этот тип сигнализации относится к премиальному сегменту, данная модель позиционируется производителем в качестве полноценного охранного комплекса. Имеется опция обратной связи и управления силовым агрегатом. Наличие Flex каналов связи обеспечивает дополнительную защиту транспортного средства. Стоимость устройства составляет примерно 10600 руб.
2. С-3С. Одна из новых моделей. Имеет функцию управления мотором. Цена «сигналки» около 5600 руб.
3. С-300. Еще одна модель охранного комплекса стоимостью около 6800 руб. Сигнализация имеет функцию обратной связи и возможность управления мотором дистанционно.
4. С-2С. Относительно новая модель, цена которой составляет 6325 руб. Имеет множество полезных опций, обеспечивающих надежную защиту авто.
5. S-825RS ver. 3. Одна из современных моделей стоимостью около 5700 руб., имеет опцию обратной связи и удаленного запуска двигателя. Водитель может управлять элементами бортовой сети, используя пульт управления.
6. M-425. Эта модель противоугонной системы относится к классу бюджетных – ее цена около 3000 руб., но при этом она позволяет надежно защитить транспортное средство. В комплекте идут два брелка. Сигнализация обладает специальным сервисным каналом и множеством полезных опций. Система может работать в одном из двух режимов функционирования – стандартном, а также автоматическом (иммобилайзер).
7. М-1500. Противоугонная установка имеет антиграбберную функцию. Она работает с радиоуправляемым кодом, соответственно, возможность перехвата и сканирования импульсов злоумышленниками сводится к минимуму. Сигнализация имеет антисканнер, который функционирует с помощью динамической кодировки BACS. Цена устройства – примерно 7120 руб.
8. Модель S-400 с шестью зонами охраны относится к классу двухсторонних. Одним из недостатков таких систем является невысокая дальность сигнала, составляющая 800 метров. Для сравнения, в более дорогих моделях радиус действия может достигать трех километров. Эта «сигналка» обойдется покупателю около 3000 руб.
9. С-500. Модель, относящаяся к премиальному сегменту рынка и обладающая функцией двухсторонней связи. В сигнализации используется радиоканал узкополосной частотной модуляции. При отсутствии помех дальность сигнала может достичь трех километров. Стоимость такого устройства составляет примерно 11550 руб.
10. Модель SP-75RS 43392 MHz имеет опцию обратной связи и удаленного пуска ДВС. Основной особенностью этой установки является использование специального кода сдвоенного диалога для защиты авто. Благодаря этому предотвращается любая вероятность электронного взлома. Также сигнализация надежно защищена от воздействия городских помех. Цена этой охранной системы – 6700 руб.

Фотогалерея

Фото моделей сигнализаций Аллигатор приведены ниже.

Машинная противоугонная установка С-5

Коробка с моделью системы С-500

Модель «сигналки» C-2

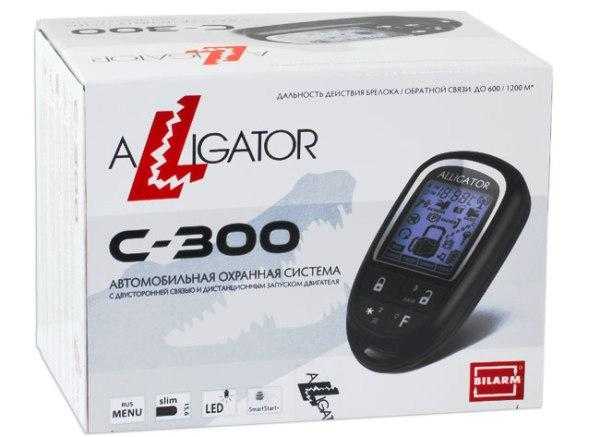

Сигнализация Аллигатор С-300

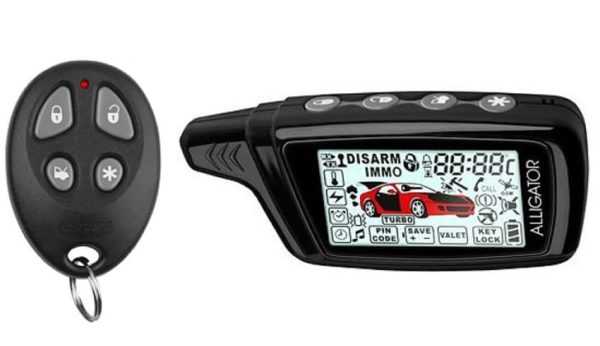

Техническое описание

Большинство моделей брелоков Alligator, такие как S-475 и S-800-850, а также 875RS, обладают следующими характеристиками:

• возможность программирования;
• LCD-экран;
• подсветка;
• вибрационный звонок;
• управление сигнализации на расстоянии не более 800 м.

С брелоком Alligator вы в любой момент можете наблюдать за состоянием вашей машины, если с автомобилем что-то случится, то миниатюрный динамик брелка оповестить вас о происшествии. Поэтому не нужно переживать об автомобиле, когда он припаркован не в гараже.

Как только происходит активация системы (взлом) брелок начнет вибрировать и включится динамик (звуковой сигнал). На экране брелка появится специальный индикатор зон, которые спровоцировали сигнал.

Особенности автосигнализаций Alligator

Производитель изделий Saturn Hi-Tech своим ассортиментом стремится удовлетворить спрос владельцев автомобилей различного класса. Модели имеют различную стоимость, технические возможности.

Есть простейшие варианты с односторонней связью, предназначенные только для блокировки дверей автомобиля. Компания также производит более «навороченные» модели с двухсторонней связью и более высоким уровнем защиты. В моделях такого сегмента наибольшей популярностью пользуется сигнализация «Аллигатор» с автозапуском. Эта функция помогает автолюбителю завести машину при минусовых температурах, прогреть салон до прихода владельца.

В модельной линейке сигнализации, в которых функции защиты сочетаются с опциями комфорта для водителя. Зона их действия увеличена по сравнению с обычными моделями. Это свойство исключительно полезно для тех, кто паркуется на загруженных транспортом улицах мегаполиса. Возможность ставить автомобиль на охрану на большом расстоянии увеличивает шансы автолюбителя найти свободное место.

Стандартный и расширенный набор опций

Количество охранных зон, каждая из которых функционирует независимости или связано. Рекомендована установка автомобильной сигнализации Аллигатор с 4-6 независимыми контрольными точками. Если злоумышленник выключить 1-2 охранных зоны, это не снизит уровень защиты машины. Функционал брелока – бюджетные модели снабжены кнопкой включения и выключения. В защитных системах, которые относят к среднему и к высокому ценовому диапазону, брелок снабжен LED экраном, отображающим параметры работы. Перечень других опций:

1. Аварийное отключение – в случае ДТП или нарушения стабильности электрической цепи сигнализация работает нестабильно. Наличие сервисной клавиши на брелоке позволяет быстро привести систему в нерабочее состояние. Водитель вводит ранее зафиксированный в настройках пин-код.
2. Радиус действия – здесь все зависит от выбранной модификации. Показатель колеблется от 1 до 2,5 км.
3. Основной частотный диапазон – передача данных между системой и брелоком происходит в определенном диапазоне. В авторизованном центре продаж расскажут, какая частота наименее подвержена взлому в регионе.
4. Защита от насильственного захвата (антихайджек) – специальная кнопка на брелоке дистанционно блокирует силовой агрегат, если злоумышленник уже в салоне.
5. Дополнительные защитные механизмы – преступный гений постоянно находит все новые способы завладения чужими машинами. Разработчики представители опцию иммобилайзер. Если преступник проник в салон и пытается завести двигатель, автосигнализация премиум-класса Аллигатор заблокирует силовой агрегат.

Функциональная сигнализация аллигатор снабжена брелоком, который не допускает случайного нажатия кнопок. В описании производитель указывает, что опция блокировка входит в комплект. Защиту от радиоэлектронного излучения, применяемого для взлома машины, обеспечивает цифровое или встроенное реле. Информация о его наличии доступна в инструкции по эксплуатации. Фирменная сигнализация для машин Alligator включает ряд других возможностей:

• «комфорт» — возможность подключения доводчика люка, электрического подъемника стекол;
• «экономия» — брелок снижает расход заряда элемента питания;
• «информирование» — брелоки премиум-модификаций защитной системы отображают информацию о t двигателя;
• «защита ДВС» — снижает скорость износа дизельного мотора;
• «таймер» — включает двигатель в заданный временной промежуток;
• «поиск» — водитель быстрее найдет машину, которую оставил на большой парковке;
• «дополнительная поддержка» — встроенный дополнительный источник питания снижает вероятность потери управления над сигнализацией в случае разрядки батарейки.

Нет предела для дальнейшего совершенства. Разработанная автосигнализация среднего диапазона Alligator оснащена дополнительными выходами, которые нужны для подключения новых защитных блоков.

На заметку!

В инструкции производитель указывает, что система оснащена опцией подключения не менее 2-х дополнительных каналов связи. Если подобной отметки нет, то новые защитные блоки не получится установить.

Схема сигнализации Аллигатор (Alligator)

Схема сигнализации практически идентична для всех образцов. Инструкция по применению и установке содержит нюансы монтажа и правила настройки изделия.

Нижние контакты:

• Провод желтого цвета прикрепите к контакту замка зажигания
• Фиолетовый подсоедините к проводам электропривода
• Коричневый закрепите к одному из концевиков
• Зеленый присоедините к проводам от капота и багажника
• Черный закрепите на аккумуляторе

Верхние контакты:

• Белые провода присоедините к поворотникам
• Белый с черной полосой соедините с красным контактом сирены
• Красный кабель закрепите на аккумуляторе
• Красно-белый присоедините к основному блоку

Брелок от РS 320

Одна из самых важных частей охранного устройства – брелок. Это обусловлено тем, что именно с этим элементом пользователь проводит все ключевые манипуляции. Во многом первое впечатление об охранном комплексе складывается именно на основе функциональных особенностей брелока.

Брелок в модели РS 320 довольно удобный. Изделие выполнено в форме капли, что повышает уровень его удобства. В этом изделии не присутствует стандартной для многих моделей антенны. На передней панели расположены две основные кнопки, которыми осуществляется контроль над всей системой. На боковой панели расположено несколько дополнительных кнопок, которые используются значительно реже.Все пользовательские действия Alligator sensor выполняются при помощи кнопок на брелоке.

Отдельно стоит отметить скорость реакции брелока на отправленные команды. Брелоки и основной блок работают на особой частоте что обеспечивает их превосходную связь на значительных расстояниях. Система работает на частоте 868 МГц . Такая особенность повышает дальность связи и обеспечивает устойчивость канала обмена данными.

Работа на такой частоте за счет быстрого обмена закодированными данными значительно повышает скорость передачи информации и подключения сигнализации. Данные о состоянии авто надежно защищены при помощи системы BACS Dialog SST. Эта система препятствует перехвату информации код-граберрами и другими средствами интеллектуального взлома авто.

Аligator shock sensor ps302 инструкция

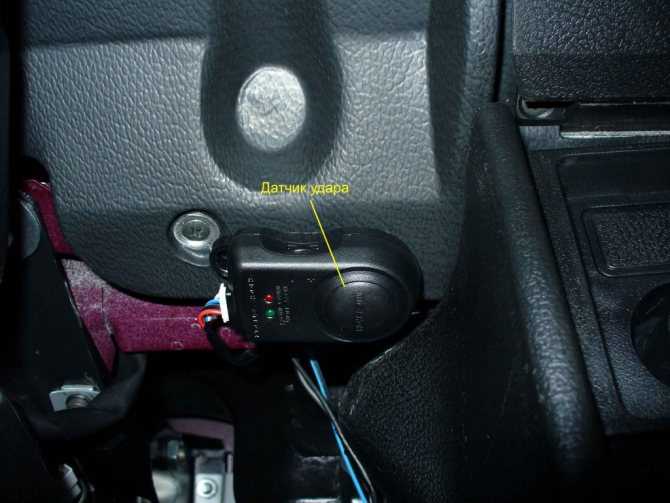

Установить датчик удара предельно просто. Инструкция подключения описывает все особенности установки такого элемента, как датчик удара и настройку основных функций. Также инструкция содержит схему соединения контактов сигнализации с проводкой авто. Поэтому для того чтобы не повредить электронику транспортного средства нужно предварительно читать руководство.

В первую очередь, необходимо выбрать место для установки центрального блока

Инструкциям акцентирует внимание на том, что он должен быть закреплен в труднодоступном для злоумышленников месте. Схема подключенияподразумеваетфиксациюосинового элемента при помощи шурупов или стяжек

Для установки сирены инструкция от производителя советует выбрать моторный отсек. Однако, схема размещения этого элемента не должна совпадать с положением сильно нагревающихся узлов. Так как влияние высоких температур спровоцирует то, что система быстро выйдет из строя. Датчик удара Аligator shock sensor нельзя устанавливать в моторном отсеке. Это обусловлено тем что он не герметичен.

Лучше всего установить датчик удара между салоном и моторными отсеком внутри салона. Схема фиксации предельно простая. Он крепится при помощи нескольких винтов или перетяжки. Однако, при выборе любого метода установки нужно обеспечить свободный доступ к элементу для регулировки основных параметров.

Что собой представляют автосигнализации Пантера

Автосигнализации Pantera считаются одними из самых популярных на рынке. Эти системы обладают богатым функционалом и высоким качеством сборки. Кроме того, они просты в установке.

Каждый водитель может установить на свой автомобиль автосигнализацию «Пантера». Все, что вам нужно сделать, это иметь схему и несколько часов свободного времени.

Интересен подход к своей работе создателей автосигнализации «Пантера». Специалисты направляют свою продукцию в четко обозначенный сегмент мирового рынка. Неудивительно, что устройства для России имеют свои спецификации и ценятся водителями именно потому, что учитывают наши реалии.

Если говорить о ценообразовании, то это более чем терпимо. Автосигнализацию «Пантера» можно купить за 2000 рублей. Конечно, это не будет флагманская модель, но ее возможностей более чем достаточно, чтобы защитить машину эконом-класса от взлома.

Все автосигнализации Panther производятся в Восточной Азии. Несмотря на это, политика компании по стандартизации более чем строгая. Производитель старается адаптировать производственную базу к международным стандартам.

Все началось в далеких 2000-х, именно тогда на российском рынке появились автосигнализации Panther. Разработчики постарались сделать все возможное, чтобы продукт был максимально функциональным. И им это удалось, противоугонные системы нашли своих покупателей, начав захват российского рынка.

В отличие от своих конкурентов, автосигнализации Panther не ориентировались ни на какой вектор развития. Напротив, производители постарались сделать свои устройства универсальными.

Немаловажную роль сыграла адаптация автосигнализации Panther к реалиям российского рынка. Это первая марка, официально рекомендованная АвтоВАЗом для установки на свои автомобили. Наконец, отечественные водители автомобилей смогли забыть о постоянно выходящих из строя западных системах.

К сожалению, европейские и американские модели автосигнализации просто не предназначались для отечественного автопрома. Результат был более чем прискорбным, многие функции устройств не работали. К тому же стали обычным делом постоянные сбои и отказы всей электроники. Ситуацию спасла автосигнализация Panther, полностью адаптированная под наш рынок.

Современные автосигнализации «Пантера» работают на частоте 868 МГц, этого достаточно для защиты сигнала от злоумышленников. Кроме того, это позволило значительно увеличить дальность передачи волн. Кроме того, этот шаг позволил системе более эффективно управлять помехами.

Виды автосигнализаций Пантера

Все автосигнализации «Пантера» условно можно разделить на два типа: двусторонние и односторонние. Первые намного дороже, но позволяют следить за состоянием автомобиля в режиме реального времени. Проще говоря, если кто-то бросит камень в вашу машину или попытается взломать замок, вы узнаете об этом через секунду.

Двусторонние сигнализации

Двусторонняя автосигнализация «Пантера» использует FM-канал для 8192 диапазонов. Увеличение дальности действия привело к повышению помехоустойчивости. Помимо всего прочего, в устройствах используется технология двойного диалога.

Двусторонние автосигнализации «Пантера» имеют возможность автоматического запуска. Теперь вы можете прогреть двигатель за полчаса перед поездкой. Также есть возможность запустить кондиционер и нагреть воздух внутри салона.

Автоматический запуск в автосигнализации Пантера помогает полностью забыть о неудобствах, связанных с необходимостью прогревать двигатель зимой. К тому же летом такая функция тоже пригодится. Достаточно запустить нужный режим, и в машине будет остывать даже в самые жаркие летние дни.

Многие сигнализации Panther этого типа оснащены таймерами. Вы сами можете установить время автоматического запуска двигателя на каждый день, и вам не придется думать о ежедневном нагреве.

Особого внимания заслуживает возможность установки сигнализации с двусторонней связью на автомобилях с разными типами коробок передач. Даже если ваш двигатель запускается кнопкой, противоугонную систему можно легко интегрировать в общую бортовую сеть.

Код BACS Dialog SST в настоящее время используется в двунаправленных системах. Он был разработан специально, чтобы противостоять электронным выборам любого уровня сложности, и до сих пор хорошо зарекомендовал себя.

Дальность действия систем, работающих на частоте 868 МГц, превышает одну тысячу пятьсот метров. Если перевести устройство в режим оповещения, расстояние увеличится до двух с половиной километров.

Программирование брелков D, M, S серий

Сигнализации D, M, S серий предоставляют возможность запрограммировать до 4 брелков. При этом разрешено использовать только два пятикнопочных и аналогичное количество четырехклавишных. Во время привязки брелков происходит перезаписывание памяти, поэтому ранее прошитые передатчики удаляются.

Последовательность действий для внесения брелков в память процессорного модуля:

1. Снять автомобиль с охраны.
2. Сесть за руль машины.
3. Если выбран некодированный режим аварийного отключения автосигнализации, следует в течении 15 секунд после выключения зажигания нажать на клавишу Валет трижды.
4. Дождаться одного короткого сигнала сирены. Световой индикатор должен начать неинтенсивно мигать. Эти действия охранной системы говорят о готовности к программированию нового брелка.
5. Нажать на непродолжительное время клавишу . В случае сигнализации серии D необходимо продолжительно зажать кнопку .
6. Длинный сигнал сирены проинформирует, что программирование брелка завершено.
7. Аналогичным образом необходимо привязать остальные передатчики.
8. Подождать 15 секунд без действий с брелком либо выключить зажигание.
9. Дождаться один длинный и один короткий звуковой сигнал охранной системы. Режим программирования деактивирован.

1. Включить и выключить зажигание.
2. В течении 15 секунд нажать кнопку «Валет» количество раз, которое соответствует первой цифре кода.
3. Включить и выключить зажигание автомобиля.
4. Аналогично ввести вторую цифру кода.
5. Вновь переключить зажигание.
6. Продолжить программирование передатчика, аналогично алгоритму с некодированным режимом аварийного отключения автосигнализации.

Характеристика противоугонной системы

Практически каждая автомобильная сигнализация Аллигатор имеет функцию запуска и отключения мотора на расстоянии. Отличительной особенностью считается опция автозапуска, позволяющая водителю утром садиться в уже прогретый автомобиль. При необходимости автовладелец может настроить контроллер на таймере, чтобы эта функция активировалась в определенное время.

Еще одной особенностью, которой обладают не все противоугонные системы этого производителя, является наличие обратной связи. Принцип работы этой функции очень простой. Управляющий блок, установленный в машине, время от времени обменивается данными с брелоком с двухсторонней связью. На дисплей брелока выводится информация о состоянии защиты авто, а если сирена сигналки начинает работать, на брелоке будет выведена соответствующая информация. При этом пульт будет издавать сигналы тревоги и вибрировать.

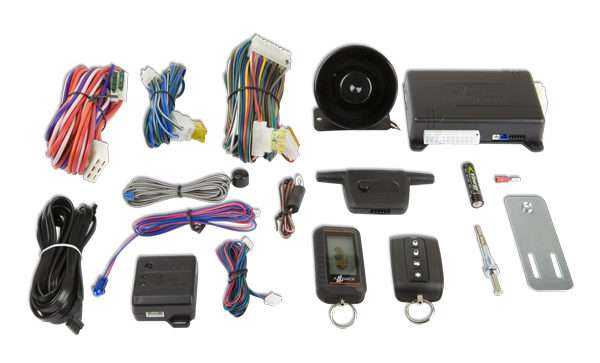

Комплектация сигналки Аллигатор

• управляющее устройство блок,
• сирена,
• два пульта для управления,
• руководство по настройке и установке,
• антенный модуль,
• диодный индикатор,
• комплект монтажных проводов и разъемов,
• иммобилайзер.

Модельный ряд

Противоугонной системы с односторонней связью:

• М-550,
• М-850,
• NS-505,
• М-425,
• NS-405.

Модели с двухсторонней связью:

• SP-55RS,
• S-550,
• S-875RS,
• TD-320D-950G,
• С-500 и т.д (автор видео Карабас Барабасович).

Плюсы и минусы девайсов

Сигнализация Аллигатор, фото которой вы найдете ниже, характеризуется такими достоинствами:

• все модели противоугонных систем соответствуют мировым требованиям качества и безопасности,
• высокий уровень безопасности автомобиля благодаря использованию современных технологий и инноваций при производстве и разработке новых моделей,
• возможность удаленного управления открытием и закрытием дверных замков, а также опция автозапуска мотора, которая есть на многих моделях,
• возможность оповещения автовладельца с помощью звукового сигнала на пульте,
• большой выбор разных моделей,
• в комплекте идет подробная инструкция, из которой вы сможете узнать, как самостоятельно установить и как отключить сигнализацию при необходимости.

Что касается недостатков, то они более характерны для определенных моделей. К примеру, обычно минусы обусловлены невозможностью полноценной эксплуатации брелока в определенных условиях.

Схема подключения верхнего ряда контактов

Подсоединение верхнего ряда к блоку управления

Таблица: подключение верхнего ряда контактов

Подключение 6-пинового разъема сигнализации с системой оповещения и обратной связью:

Цвет контакта	Описание
Красные	Два красных контакта представляют собой сильноточный 12-вольтный вход. Рекомендуется подключить эти элементы напрямую к положительной клемме аккумуляторной батареи. Возможно соединение контактов с замком зажигания, но предварительно нужно удостовериться, что устройство предназначено для работы с сильными токами.
Розовый	Выход для питания основной электроцепи системы зажигания. Контакт должен быть подключен к выходу замка зажигания, на котором образуется 12-вольтное напряжение при расположении ключа в положение «АСС». При запуске двигателя и выключенном зажигании нагрузка должна исчезнуть.
Оранжевый	Положительный выход для питания электроцепи аксессуаров. Подключается к соответствующему контакту на замке зажигания. Соединение может быть выполнено с таким же контактом, как и розового провода.
Фиолетовый	Выход электроцепи питания стартерного механизма либо блокировки этого устройства. Контакт нужно подключить к перерезанному кабелю от клеммы 50/1 замка зажигания. На выбранном проводе должно образовываться 12-вольтное напряжение при расположении ключа в положении «Запуск». В любом другом режиме нагрузка на электроцепи должна отсутствовать.
Бело-розовый	Выход для питания второй электроцепи системы зажигания. Если в автомобиле нет соответствующего контакта, то подключать данный проводник не нужно, его следует заизолировать.

Установка и подключение основных элементов

Описание процесса монтажа и подключения автомобильной «сигналки» на примере модели 975RS:

1. Установка блока управления, оснащенного микропроцессором, производится в салоне автомобиля наиболее скрытно. Его можно разместить за приборной комбинацией, чтобы обеспечить максимальную маскировку и минимальную длину проводов при подключении. Нельзя устанавливать модуль в подкапотном пространстве, поскольку устройство не обладает герметичным корпусом и выйдет из строя в результате воздействия высоких температур. Также не допускается размещение блока рядом с электронным оборудованием, поскольку это приведет к появлению помех при передаче сигналов.
2. Монтаж сирены выполняется под капотом машины. Место установки, а также провода устройства должны быть защищены от доступа из-под днища. Нельзя ставить сирену рядом с движущимися узлами, головкой блока цилиндров или другими металлическими деталями, примыкающими к ней. Устройство нужно развернуть, чтобы установить его рупором вниз, это позволит предотвратить скопление влаги внутри. Если требуется нарастить провода для соединения, то подключаться контакты должны в салоне автомобиля, в наиболее сухом месте, чтобы исключить их окисление.
3. Концевые переключатели ставятся на двери, капот и багажный отсек машины. Монтаж устройств производится на любую металлическую поверхность, которая используется в качестве «массы». Но устанавливать триггеры нельзя в водостоках и местах скопления влаги. Для монтажа применяется специальная скоба либо можно сделать технологическое отверстие в металле. Свободный ход штока датчика должен составить не менее 6 мм.
4. Светодиодная лампочка ставится на приборной панели автомобиля, в наиболее просматриваемом с улицы месте. Она используется для определения состояния сигнализации, поэтому ее должен видеть и злоумышленник. Производится просверливание комбинации приборов, но перед этим надо удостовериться, что не будут задеты важные узлы и электронные устройства. Провод для подключения лампочки прокладывается к микропроцессорному модулю.
5. Кнопка вызова сервисного режима ставится в салоне. Место монтажа должно быть скрытным, но при этом у потребителя всегда должен быть доступ к устройству с места водителя. Можно разместить под комбинацией приборов и обмотать изолентой.
6. Модуль трансивера с антенной и кнопкой вызова устанавливается на остеклении автомобиля. Рабочая поверхность стекла предварительно очищается и обезжиривается, чтобы обеспечить максимальный контакт. Модуль трансивера оснащен встроенным датчиком температуры, поэтому размещать данное устройство не рекомендуется рядом с источниками тепла. На многих современных авто используются лобовые стекла с защитой, которые создают эффект экранирования, в таких случаях установка антенны производится сзади.

Видео про установку сигнализации с автозапуском

Пользователь Карабас Барабасович в видеоролике показал процесс установки автосигнализации Аллигатор С500 с функцией автозапуска на автомобиль Лада Ларгус.

Автосигнализации Alligator

ALLIGATOR S-8xxRS “Инструкция пользователя”

Saturn Marketing Ltd.

Автомобильная охранная система

с функцией дистанционного запуска

двигателя и 2-сторонней связью

ALLIGATOR S-800RS ALLIGATOR S-825RS

ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ ALLIGATOR

Один 5-кнопочный программируемый передатчик с двусторонней связью и ЖК-дисплеем

Один 4-кнопочный программируемых брелок-передатчик

Радиус действия в режиме управления до 1000 м*

Радиус действия в режиме оповещения до 2000 м*

Функция звукового или вибрационного оповещения передатчиком с двусторонней связью

Часы, будильник, таймер обратного отсчета в передатчике с двусторонней связью

Усовершенствованный динамический код с защитой от сканирования и перехвата

Дистанционный запуск двигателя автомобиля

Усовершенствованный режим Anti-HiJack (AVR)

Программируемый 1- или 2-цифровой персональный код отключения системы

Яркий синий светодиодный индикатор

Блокировка стартера встроенным нормально разомкнутым реле

Выход для дополнительной блокировки двигателя (S-875RS, S-850RS)

Возможность подключения двух дополнительных блокировок двигателя

Раздельное управление правыми/левыми указателями поворота с помощью встроенного реле

Дистанционное управление замками дверей с помощью встроенных реле

2-уровневый датчик удара с разъемным соединением

Разъем для подключения дополнительного 2-уровневого датчика

Постановка на охрану без помощи передатчика

Постановка системы в режим охраны с раздельным отключением зон датчиков

Сервисный режим Valet / Дистанционный режим Valet / Предупреждение о включенном режиме Valet

Бесшумная постановка и снятие системы с охраны

Возможность дистанционного включения «бесшумного» режима охраны

Усовершенствованный дистанционный режим «Паника»

Выход 2-го канала для управления замком багажника или дополнительными устройствами (S-875RS: силовой)

Выход 3-го канала для управления дополнительными устройствами

Возможность управления закрыванием окон автомобиля, внутрисалонным освещением, возможность раздельного отпираниядверей (S-875RS: с помощью встроенного реле)

Возможность реализации функции центрального замка

7 независимых зон охраны

Входы отрицательного и положительного триггеров дверей

Входы отрицательных триггеров капота и багажника

Предупреждение о разряде батарейки брелка-передатчика

Память на 2 последних срабатывания системы с указанием зоны/триггера

Обход неисправной зоны при постановке на охрану с указанием зоны/триггера

Дистанционное измерение температуры в моторном отсеке автомобиля, в салоне автомобиля (кроме S-800RS), а также напряжения бортовой сети (только S-875RS)

Пассивная постановка на охрану с запиранием или без запирания дверей

Автоматическое запирание дверей при включении зажигания или по сигналу тахометра

Автоматическое отпирание дверей при выключении зажигания

Отключение охраны в 2 этапа

Режим пассивной блокировки двигателя

Функция защиты от ложных срабатываний системы FAPC

Активное и безопасное глушение двигателя в режиме Anti-HiJack

Задержка включения режима охраны 3 или 45 с (S-875RS, S-850RS: дополнительно 15 с, 30 с)

Выбираемая длительность импульса управления замками дверей и режимом «Комфорт» (кроме S-800RS)

Программируемые режимы работы выхода каналов 2 и 3 системы

Возможность перепрограммирования функций отдельных выходов и входов системы

Восстановление заводских настроек программируемых функций системы

Функции системы дистанционного запуска двигателя:

Полная совместимость как с автоматической (кроме S-800RS), так и с ручной трансмиссией

Совместимость с бензиновым и дизельным (кроме S-800RS) двигателем

Возможность продления времени работы двигателя с помощью передатчика

Функция ShortStop: постановка системы на охрану с двигателем, работающим на холостом ходу

Дистанционно включаемая функция автоматического запуска двигателя при низкой температуре с выбором значе-ния температуры
