Замена подшипника задней ступицы ваз-2101, ваз-2104, ваз-2105, ваз-2106, ваз-2107, классика

Требования к колесам. Составные элементы

Конструкция этих составляющих ходовой части включает в себя два компонента – диск и шину. Но несмотря на это, устройство колеса автомобиля – достаточно сложное и к ним выдвигается немало требований:

быть прочными;
обеспечивать хорошее сцепление с дорожным покрытием;
надежно крепиться к ходовой части;
поглощать воздействия от мелких неровностей дороги;
служить длительный срок.

Колесный диск выступает в качестве посадочной основы для шины и одновременно обеспечивает крепление колеса к ходовой части. На эту составляющую воздействуют значительные нагрузки во время движения, поскольку они первые принимают на себя колебания от неровностей дороги и передают их на подвеску.

Колесный диск состоит из двух элементов – самого диска и обода. Выпускается четыре вида автомобильных дисков – стальные сварные (штампованные), цельнолитые (легкосплавные, кованные), комбинированные и композитные. В первом виде диск и обод – два разных элемента, соединенных между собой при помощи сварки. В литых дисках его составляющие – единая неразъемная конструкция.

Третий тип – это так называемые комбинированные или разборные диски, бывают двух- или трехсоставными. Являются лучшими дисками по всем характеристикам, поскольку центральная секция обычно выполняется литой и соответственно можно получить любой дизайн, а обод выполняется методом штамповки. Четвертый и самый редкий тип – композитные, стоимость их просто запредельная из-за сложной технологии производства и поэтому увидеть их можно только на спорткарах.

Диск – элемент обеспечивающий крепление колеса. Для этого в нем по центру проделано посадочное отверстие, по окружности которого расположены крепежные отверстия. Количество крепежных отверстий на легковых авто варьируется от 3 до 5, на грузовых же их обычно 6-8. Фиксация диска на ступице осуществляется либо болтами, либо шпильками с гайками.

Конструкция литого диска

Обод предназначен для установки шины. Он обладает сложным поперечным профилем, которое необходимо для правильной и надежной посадки ската. Если рассматривать обод в профиль, то он имеет ступенчатую форму.

Центр обода представлен в виде утопленной площадки, к которой примыкается диск. С обоих сторон от центра сделаны ступеньки, которые сформированы кольцевым выступом (хампом), полкой и бортом.

Хамп предназначен для фиксации шины в ободе и предотвращает ее уход к центру обода. Полка выступает в качестве посадочной площадки для борта ската. Борт обода удерживает шину на полке и не дает ей «слезть».

Отметим, что это самый распространенный тип диска. Но на грузовых авто и спецтехнике можно встретить иные виды дисков авто – с фиксирующим кольцом, разборные (диск состоит из двух половин, стягивающихся болтовым соединением).

Замена подшипника задней ступицы на примере Daewoo Lanos

На Lanos эта операция выполняется несколько по-другому, да и инструмента нужно меньше:

Домкрат;
Опоры для авто;
Ключ баллонный;
Ключ рожковый на «24-27»;
Пассатижи;
Отвертка;
Съемник для подшипника;
Молоток;
Зубило;
Монтировка;

Начальный этап работ практически одинаков вышеописанному – авто поддомкрачивается и снимается колесо.

Видео: Ланос, меняем подшипники задней ступицы и задние колодки

Затем ключом откручивается ступичная гайка и извлекается опорная шайба. После этого появиться возможность снять тормозной барабан вместе с подшипниками. Зачастую внутренняя обойма внутреннего подшипника остается на оси. Чтобы ее снять придется воспользоваться съемником или же молотком с зубилом.

Далее нужно выпрессовать наружную обойму внутреннего подшипника и внешний подшипник с барабана. Для удобства работ внутри барабана проделаны специальные выемки, позволяющие легко выбить внешние обоймы подшипников молотком и зубилом.

После нужно запрессовать внешние обоймы новых подшипников в посадочные места барабана. Лучше это делать при помощи тисков и старых обойм в качестве направляющих.

Затем на ось надевается внутренняя обойма внутреннего подшипника и аккуратно набивается молотком и трубой, равной по диаметру этой обоймы. Главное, чтобы она села на ось до упора.

Следующим этапом является установка барабана на место, а после уже устанавливается внутренняя обойма внешнего подшипника. Остается только установить на место упорную шайбу и затянуть ступичную гайку. Ее нужно затянуть до упора, а после отвернуть на треть оборота, чтобы обеспечить вращение колеса. Перед установкой защитного колпака гайку нужно обязательно застопорить шплинтом.

После полной сборки следует немного проехать на авто, а после удостовериться, что подшипник не греется. Если он греется, нужно снова снять колпачок, вытянуть шплинт и еще немного ослабить затяжку гайки.

Ни один узел автомобиля не подвергается такой нагрузке, как ходовая часть. Отсюда и большое количество неисправностей. Яркий тому пример — подшипник ступицы заднего колеса. По замыслу и расчетам конструкторов, он должен исправно служить не менее 100 000 км. пробега. Но отечественные дороги и неправильная эксплуатация вносят свои коррективы. Очень часто подшипник выходит из строя, не выслужив и половины ресурса.

В этом случае тянуть с заменой нельзя. Дело даже не в том, что неисправный подшипник станет причиной еще более серьезной неисправности. В данном случае речь идет о безопасности. Не нужно думать, что такой сложный ремонт могут сделать только в автосервисе. Замену подшипника ступицы заднего колеса вполне можно произвести самостоятельно.

Рассмотрим, как проверить подшипник ступицы заднего колеса. В отличие от многих других, эту неисправность можно локализовать почти со 100% точностью. И по силу это не только опытным, но и начинающим автолюбителям, если знать характерные признаки. Основные из них:

Посторонний шум при движении автомобиля. Его часто ошибочно путают с «воем» коробки, но в этом случае звук не пропадает даже при переходе на нейтраль.
Неприятный звук особенно различим на заднем сидении, со стороны неисправного колеса;
На поворотах чувствуется явное притормаживание неисправной стороны, а в особо тяжелых случаях, слышны щелчки;
Нагрев колеса во время движения.

Все это косвенные симптомы, услышав которые автолюбитель должен насторожиться и провести более детальную проверку. Для этого необходимо воспользовавшись домкратом, провесить предположительно неисправное колесо. Теперь нужно его хорошо раскрутить.

Нужен вместительный кроссовер? Смотрите статью Выбираем кроссовер с большим багажником — топ 10.

Ищем самый проходимый кроссовер — 10 претендентов. Смотите тут.

Слышится гул — плохо, но пока не смертельно. Взявшись за колесо руками сверху и снизу, необходимо покачать его по вертикали. Если есть люфт — подшипник на свалку.

От чего это происходит? Удивительно, но только треть подшипников «умирает» от естественного износа металлических частей. Остальные две трети, приходятся на следующие причины:

Заводской брак;
Тяжелые условия эксплуатации. К примеру, постоянная езда по просёлочным дорогам на большой скорости;
Отсутствие своевременного обслуживания. Как правило, недостаток смазки и попадание на подшипник пыли и грязи;

Кроме того, есть еще одна причина — неправильная установка во время предыдущего ремонта

Впрочем, этого можно легко избежать, если перед самостоятельной заменой подшипника ступицы заднего колеса заранее изучить последовательность работы и акцентировать внимание на некоторых деталях

Пошаговая инструкция

1. С помощью плоской отвертки снимаем колпачок ступичной гайки.

2. Отпускаем ступичную гайку с помощью головки на тридцать. Гайка затянута с большим усилием, поэтому на вороток можно одеть трубу чтобы тянуть через больший рычаг.

3. Отпускаем колесные болты и поддомкрачиваем машину.

4. Выкручиваем полностью колесные болты и снимаем колесо.

5. Теперь необходимо снять тормозной барабан. Для этого выкручиваем шпильки барабана с помощью глубокой головки на семь. Далее вкручиваем шпильки барабана только в другие отверстия. Делать это нужно равномерно, закручивая по чуть-чуть каждую шпильку. В процессе закручивания вы увидите, как барабан отходит.

После того как закрутили полностью шпильки, выкручиваем их и снимаем барабан руками. Если не идет, можно ударить киянкой с обратной стороны.

Если кому трудно представить как это сделать, смотрите видео.

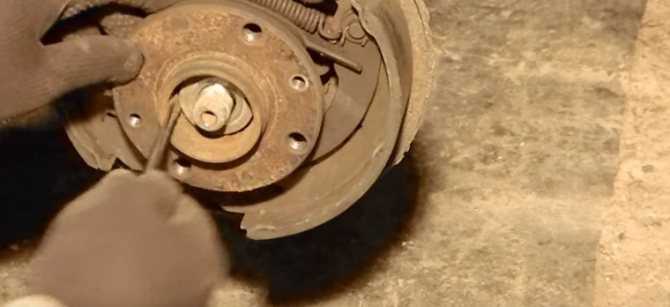

6. После снятия барабана выкручиваем полностью ступичную гайку и снимаем шайбу.

7. Одеваем съемник и стягиваем ступицу с вала. Она сидит не сильно.

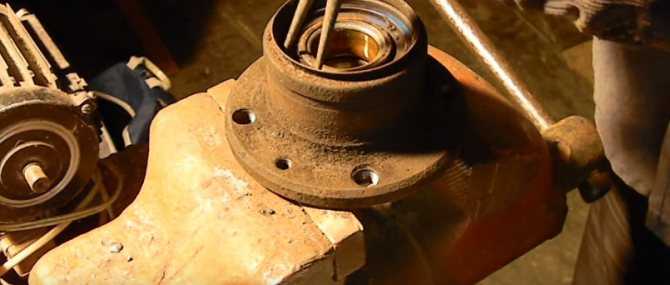

8. Снимаем стопорное кольцо подшипника.

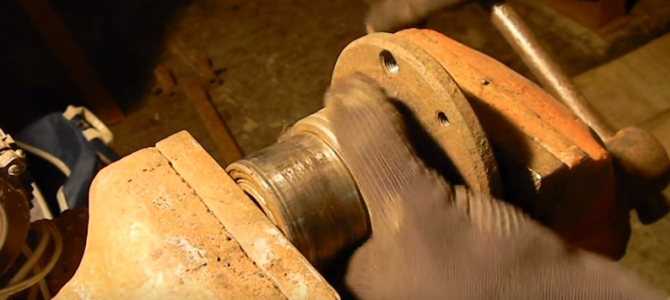

9. Снимаем кольцо на ступице. Зажимаем ступицу в тиски и тупым зубилом сбиваем.

Кольцо нужно снять для последующей выпресовки подшипника.

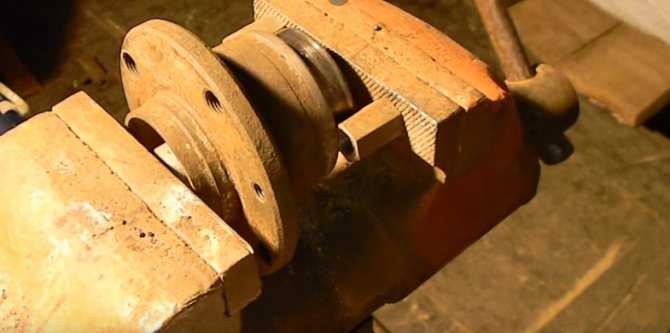

10. Подбираем головку по размеру подшипника, вкладываем ее в ступицу, зажимаем все в тиски и сжатием выпресовываем подшипник. Он дойдет до губки тисков и упрется. Ставим проставки к примеру как на фото ниже и выпресовываем полностью.

А вообще если у вас есть под рукой СТО, то лучше отнести ступицу на замену подшипника. На прессе ребята сделают за 5 минут.

11. Очищаем посадочное место подшипника от грязи и ржавчины.

12. Смазываем маслом место посадки подшипника.

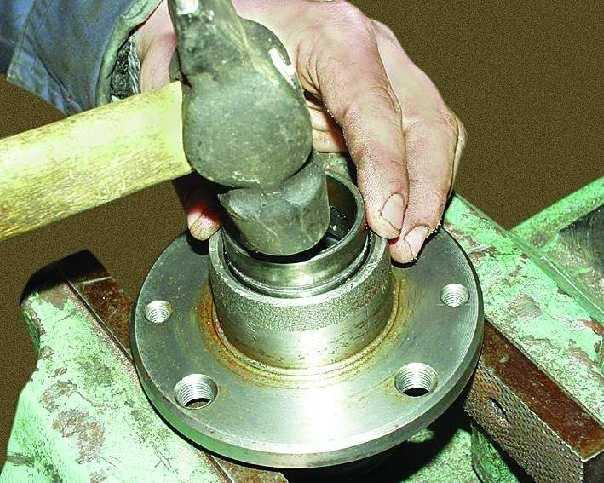

13. Ставим подшипник в ступицу, зажимаем в тиски и запресовываем заподлицо со ступицей. Следите чтобы в начале подшипник пошел без перекоса.

Далее подставляем старый подшипник как обойму и запресовываем до упора.

14. Устанавливаем стопорное кольцо.

15. Устанавливаем кольцо. Через проставку бьем молотком чтобы оно село на свое место.

16. Одеваем ступицу на вал и наживляем ступичную гайку.

17. Затягиваем ступичную гайку с моментом 185–225 Нм. Если динамометрического ключа нет, то затягиваем рычагом 1 метр усилием в 2 раза превышающим затяжку колесных болтов.

Следите чтобы машина не упала с домкрата, лучше подставить упор.

18. После затяжки гайки, закерниваем чтобы не открутилась.

19. Дальше сборку делаем в обратном порядке:

устанавливаем барабан
ставим колесо
закрываем колпачком гайку

На работу уходит около часа времени.

Проверка и регулировка

Проверка и регулировка подшипников ступиц колес на УАЗ Патриот должны выполняться своевременно. Возникновение люфта в подшипниках при движении на автомашине будет дальше разрушать сами подшипники, приведет к усиленному биению в руль машины, повышенному износу шин с пятнами. Данная часть ступицы должна быть затянута так, чтобы смазочный состав его не подтекал. Если этот момент упустить, произойдет нагревание подшипников и выход из рабочего состояния.

Чтобы проверить имеющийся зазор, надо колесо покачать. Систематически подтягивать крепежи ведущих фланцев ступиц и полуосей. Чертеж и схема смазки частей ступиц подсказывают их нахождение и процесс выполнения смазки. Слой смазки внутри ступицы должен составлять примерно 10-15 мм. Большая порция смазки может попасть в колесный тормозной механизм, что не очень хорошо отразится на тормозной системе.

Когда происходит смена смазочного материала, в ступице не надо снимать манжету, так можно нарушить ее целостность. Ее выбраковку совершают при сильном засорении внутренностей ступицы.

Регулировка зазоров между колодками

Осмотр колес и проверка затяжки гаек поможет сохранить ступицы в хорошем состоянии. Затяг их должен проходить через одну, смазывая каждую из них смазкой.

Шины УАЗ Патриот должны быть с «универсальным» или всесезонным протектором. На дорогах повышенной сложности для лучшей проходимости должен использоваться протектор колес для таких трудных передвижений.

Строго следить за состоянием шин, давлением, чаще проводить балансировку колес в сборе. Контролируемое давление поможет повысить проходимость автомобиля в сложных условиях дорог. Износ протектора не должен превышать норму предельной величины – 1.6 мм.

Снятие и проверка колеса:

закрепить автомобиль стояночным тормозом, задние колеса с откатом для устойчивости;
снимается муфта отключения колеса, зубилом отгибается лепесток замка, который затем убирается и снимается контрольная гайка ступицы;
при провороте колесо должно свободно крутиться, если это так, тогда можно закрепить контрольную гайку, замок и контргайку.

В дальнейшем установить все детали противоположно разборке.

Как переделать ступицу?

Простейший вариант модификации — приобрести специальную ступицу под 4 шпильки. В дополнение к ней потребуются 12-дюймовые тормоза, все собирается на кулаке. Скоба используется стандартная — та, что изначально ставится на заводскую Оку.

Поставить модифицированную ступицу можно и несколько иным методом. Простейший — это монтаж под скобу. Она берется с размерностью от 8 до 15 дюймов — на выбор хозяина автомобиля. В ней же простреливаются новые отверстия под шпильки. При необходимости сзади, под крепление на поворотный кулак, сверлится новая резьба (зависит от крепления, которое будет использоваться). Остается все собрать, и можно ставить новые диски под 4 болта.

Можно и вовсе воспользоваться старым вариантом, в котором используются стягивающие проставки. Но такой метод считается устаревшим и неактуальным. Да и нужных деталей для его воплощения в жизнь уже и не найти. Так что лучше ориентироваться на предложенные выше варианты.

Стандартные характеристики и размеры

Подшипниковые детали для крепления колёс изготавливают разного размера. Речь идёт о диаметре ступицы. Размерные характеристики запчасти всегда будут зависеть от марки автомобиля и размера колёсных дисков. Производители придерживаются правила: цилиндр металлического изделия должен всегда совпадать с размером колеса автомобиля. Определением этих параметров занимается специальная система – DLA. Дело в том, что большие колёса на ступицах маленького диаметра будут болтаться. Иногда для колёсных дисков большого диаметра, под которые не подходит стандартная ступица, устанавливают дополнительное переходное кольцо.

Инструкция по снятию ступичного узла с задней оси

Глушим мотор, ставим машину на передачу, устанавливаем упоры под переднюю ось.
Поддомкрачиваем нужное нам колесо.

Срываем болты крепления и убираем снятое колесо.
Теперь у нас есть доступ к тормозному барабану. При помощи ключа на «12» выкручиваем направляющие штифтов и убираем его. Возможно, тормозной барабан прочно сидит на своем месте. Тогда на помощь придет универсальная смазка WD-40. А если узел прикипел слишком сильно, то его можно снять при помощи молотка или киянки, аккуратно постукивая по периметру.

Откручиваем ступичную гайку.
Снимаем ступицу при помощи специального двухзахватного съемника. Если такового не имеется, то можно просто прикрутить колесо к оси, а затем быстро сдернуть его.

Как проверить ступицу заднего колеса

Давайте сперва узнаем, по каким признакам можно установить, что деталь доживает свои последние дни:

Если ступичная деталь пришла в негодность, то из-под шины во время движения будет раздаваться характерный скрежещущий звук. Этот “симптом” является основным, а с помощью него можно практически со 100% вероятностью установить наличие неисправности.
Во время поворота шина притормаживает движение и/или нагревается сильнее, чем обычно. В некоторых случаях во время поворота также могут раздаваться цокающие щелчки.

Если у вас появилось подозрение на поломку, то необходимо выполнить проверку. Для этого поместите маховик на домкрат и проверните его – если во время вращения появится металлический скрежещущий звук, то в таком случае нужно обязательно сделать замену, поскольку в противном случае такая поломка может вывести машину из строя прямо во время движения.

Инструменты для разборки и сборки ступичного узла

Для выполнения самостоятельного проведения техобслуживания, замены подшипника требуется полная или частичная разборка и сборка ступичного узла. Процесс ремонта требует необходимого комплекта инструментов к которому относятся:

Набор торцевых ключей;
Набор гаечных ключей рожкового и накидного типа;
Небольшой деревянный брусок;
Молоток;
Плоскогубцы;
Специальная жидкость wd-40 для прикипевших или заржавевших соединений;
Монтировка и зубило;
Плоская отвертка;
Домкрат;
Баллонный ключ;

Самостоятельный ремонт предполагает качественную выполненную работу, так как собственник транспортного средства для себя ремонтирует ступицу, где конечный полученный результат скажется на дальнейшей эксплуатации автомобиля.

Процесс замены подшипника

Теперь, когда с конструктивными особенностями разобрались, можно перейти к непосредственному процессу замены. Для начала необходимо собрать инструментарий. Что же понадобится: домкрат, набор рожковых и накидных ключей, баллонный ключ, ветошь, торцовый ключ на 30, круглогубцы для снятия стопорных колец, ВД-40 (по надобности), а также новый подшипник.

Когда все собрано, можно рассмотреть пошаговую инструкцию по замене заднего ступичного подшипника на автомобиле ВАЗ-2114:

Устанавливаем автомобиль на ровную поверхность.
Устанавливаем первую передачу на КПП и под передние колеса ставим противооткаты (башмаки).

Ставим первую
Демонтируем защитный колпак ступицы.
При помощи головки на 30 и удлинителя срываем затяжную гайку ступичного подшипника.
Срываем болты крепления колесного диска.
Поддомкрачиваем автомобиль.
Демонтируем колесо.

Вид снятого колеса с автомобиля
Выкручиваем крепления заднего барабана.
Снимаем переднюю крышку тормозного барабана.

Снимаем верхнюю крышку тормозного барабана
Демонтируем ступичную гайку.

Выкручиваем ступичную гайку
Устанавливаем съемник для ступиц и начинаем демонтаж детали.

Съёмник задней ступицы классический
Когда ступица с подшипником снятые, можно преступить непосредственно к демонтажу внутреннего элемента.
При помощи щипцов, снимаем стопорные кольца.

Снимаем ступицу
Существует два способа демонтажа подшипника со ступицы. Первый — заключается в выбивании с посадочного места изделия. Второй, менее варварский, — использовать пресс для выпрессовки подшипников. Как показывает практика, все автомобилисты пользуются первым, поскольку пресс храниться не в каждом гараже.

Выпрессовываем подшипник
Теперь, когда старое изделия демонтировано, можно перейти к установке новой детали.
Перед прессовкой необходимо внутреннею поверхность ступицы смазать маслом. Это нужно для того, что запасная часть лучше заходила в посадочное место.
После того, как подшипник на месте, можно установить стопорные кольца.
Теперь, легкими ударами молотка устанавливаем ступицу на свое место.
Остальной процесс сборки проводится в обратном порядке.

Выбор детали

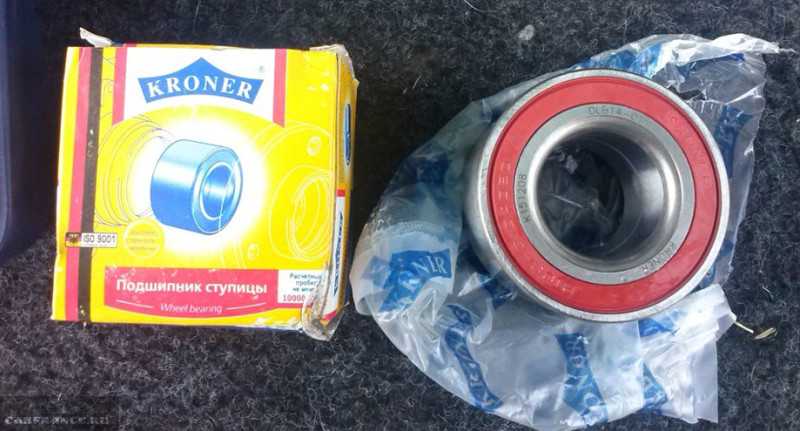

Не оригинальный подшипник задней ступицы Kroner

Выбор запасной части всегда становиться не простым заданием, поскольку существует много факторов, которые на это влияют. Стоит отметить, что изделие необходимо выбирать качественное и проверять наличие сертификатов, оригинальных упаковок, а также голограмм. Кроме основного оригинального изделия, существует ряд аналогов, которые рекомендованы к установке. Рассмотрим, все возможные варианты покупки запасной части.

Оригинал

2108-3104020

и 2108-3104020-02

– оригинальные каталожные номера подшипника задней ступицы ВАЗ-2114. Запасная часть под этим артикулом производиться на заводе АвтоВАЗ. Идеально садиться в посадочное место. Средняя стоимость составляет 2000 рублей.

Аналоги

Подшипник задней ступицы

Кроме оригинала существует целый ряд заменителей рекомендованных к установке. Как показывает практика, именно их выбирают большинство автомобилистов, поскольку качество изготовления и ресурс эксплуатации намного выше.

Итак, рассмотрим, все варианты покупки ступичного подшипника:

Наименование производителя	Каталожный номер	Стоимость, в рублях
Weber	BR 2108-4020	500
Master-sport	2108-3104020-ST-PCS-MS	500
Finwhale	HB321	750
Coram	CR 001	750
Hola	NB722	750
Meyle	214 633 0001	750
SCT	SCP 1307	750
Cx	CX 081	750
Kroner	K151208	850
Optimal	802 658	1000
Pilenga	PW-P 1307	1000
Mapco	26081	1100
Flennor	FR891547	1200
Herzog	H10 1206	1200
ABS	200068	1300
Patron	PBK1307	1300
Moog	LA-WB-11604	1400
Trialli	CS 256	1500
GKN-Spidan	26727	1500
Torque	DAC 30600037	1500
EGT	554312EGTk	1500
SNR	R172.04	1500

Задняя ступица ВАЗ-2108: описание, устройство, размеры и схема

ось ступицы 2108 задняя размеры Старую использовать не рекомендуется. Можно приобрести заднюю ступицу ВАЗ в сборе, это существенно облегчит проведение ремонта, но сильно ударит по кошельку. Когда сам узел снят, следует осуществить снятие выпрессовку и установку нового подшипника.

Первый способ актуален, если в распоряжении не имеется специального инструмента. Подшипник Подшипник задней ступицы автомобилей ВАЗ, Он обладает следующими конструктивными характеристиками — шариковый, радиально-упорный, двухрядный, закрытого типа уплотнения с двух сторон. Поскольку он имеет два ряда тел качения, то способен фиксировать вал под осевой нагрузкой в обе стороны. Существует роликовый аналог этого подшипника —, ось ступицы 2108 задняя размеры обладает повышенной грузоподъемностью, но и меньшей скоростью вращения.

Ступичный подшипник обеспечивает равномерное вращение колеса вокруг собственной оси. Из всех элементов ходовой части автомобиля он первым встречает и распределяет ударные нагрузки, поэтому главные требования к этой детали — прочность и долговечность.

Задние ступицы «восьмерки» оснащаются закрытыми шариковыми радиально-упорными подшипниками. Каждый из них имеет по два ряда шариков. Это делает конструкцию максимально устойчивой к нагрузкам, а также позволяет распределять их с наибольшей эффективностью. Подшипник задней ступицы ВАЗ выполнен из сверхпрочной стали. Его ресурс, заявленный заводом-производителем, составляет тыс. Кстати, это не пустые заявления. Как ни странно, но ступичные подшипники ВАЗов «ходят» действительно очень долго и при правильной эксплуатации могут служить вдвое ось ступицы 2108 задняя размеры заявленного километража.

Подшипник задней ступицы на ВАЗ выпускается под каталожным номером Он имеет следующие технические характеристики:. Номер подшипника задней ступицы ВАЗ может быть и другим.

Если в магазине вам предложат ось ступицы 2108 задняя размеры с маркировкой — не удивляйтесь. Это подшипник повышенной грузоподъемности.

Некоторые его характеристики отличаются от характеристик штатной запчасти:. Как видите, усиленный подшипник задней ступицы на ВАЗ обладает повышенной устойчивостью к нагрузкам. Но при этом частота его вращения не должна превышать 5 тыс. Такие изделия при правильной эксплуатации могут свободно «ходить» до двухсот тысяч километров.

Заметив, что со стороны одного или обоих задних колес доносится гул, поспешите ось ступицы 2108 задняя размеры диагностику ступичных подшипников. Сделать это можно прямо у себя в гараже. Просто поддомкратьте заднее колесо и проверните его рукой. Оно должно легко и равномерно вращаться, не издавая никаких звуков.

Подшипник задней ступицы на ВАЗ-2108: размеры

Далее возьмитесь за него двумя руками и попробуйте пошатать его из стороны в сторону в горизонтальном направлении. Если колесо вращается неравномерно, а при его расшатывании ощущается люфт, готовьтесь к ремонту.

Покупая подшипник задней ступицы на ВАЗобратите внимание на производителя

Советы по замене передних ступичных подшипников Ваз 2109

1. Делать замену изделия советуют сразу на обоих колесах автомобиля, в этом случае сход-развал рекомендуется сделать.2. Охладили п/ш перед монтажом? Советуем нагреть и поворотный механизм, тогда усилий для запрессовки не понадобится.3. Приобретайте запчасти только в проверенных торговых сетях с дилерскими сертификатами и паспортами качества на продукцию.

Как правило основные признаки указывающие водителю на неисправность подшипника задней ступицы на автомобиле ваз 21099 заключаются в появлению люфта в заднем колесе, характерного подвывания во время движения или стуков при чрезмерном износе. В конструкции ступицы применяется шариковый двухрядный подшипник, который в процессе эксплуатации не требует смазки и регулировки.

Для выполнения ремонтных работ подготовьте стандартный набор инструментов, так же потребуется два специальных съемника, один для снятия самой ступицы, а второй для выпрессовки подшипника. Проделайте следующую последовательность действий:

Ослабьте затяжку колесных болтов, после чего снимите декоративный колпачек гайки ступицы и используя торцовую головку и удлинитель с рычагом ослабьте ее затяжку. Гайка ступицы затягивается сильным моментом поэтому чтобы ее ослабить необходим рычаг в виде отрезка водопроводной трубы.
Включив первую передачу, домкратим автомобиль и снимаем колесо с ремонтируемой стороны.
Производим демонтаж тормозного барабана и колодок.
Окончательно отверните гайку ступицы и снимите ее вместе с упорной шайбой, расположенной под ней.

Установите съемник, после чего снимите ступицу с оси.
Далее зажмите ее в тиски и тонкой отверткой извлеките из паза стопорное кольцо.

Устанавливаем следующий съемник и выпрессовываем подшипник из своего посадочного гнезда.
Протрите внутреннюю поверхность ступицы от грязи и следов старой смазки.
Запрессуйте новый подшипник, после чего установите стопорное кольцо, которое предварительно проверьте на предмет наличия механических деформаций и если необходимо замените на новое.
Теперь можно приступать к установке. Оденьте ступицу на ось, после чего подходящей по диаметру оправкой (усилие необходимо прикладывать к внутреннему кольцу подшипника) запрессуйте ее и наверните гайку. Окончательную затяжку гайки производите только после того, как автомобиль будет стоять на земле.
Произведите сборку всех снятых элементов и опустите авто на землю.
Законтрите гайку ступицы.

На этом ремонтные работы по снятию и замене подшипника ступицы на автомобиле ваз 21099 завершены.

Замена ступичного подшипника ВАЗ 2108, 2109 или 21099 не очень проста, но вполне осуществима в условиях гаража.

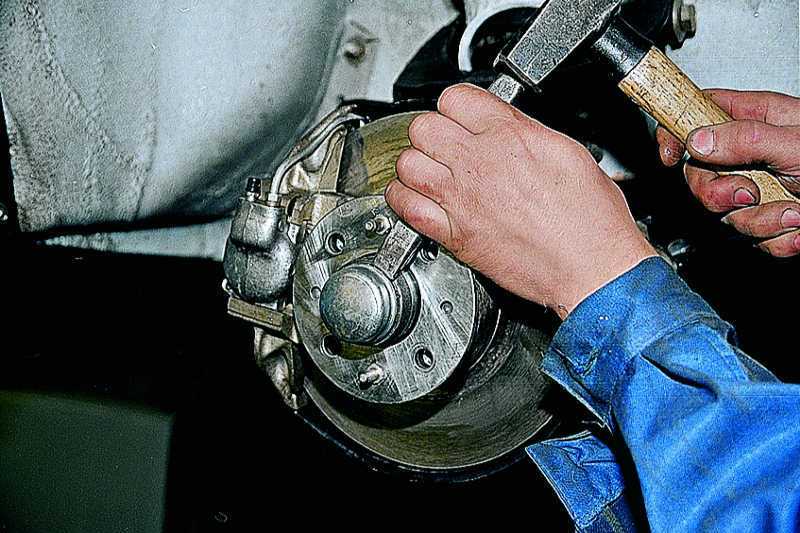

Сначала необходимо снять колпак ступицы и удалить стопор с гайки, перед этим обязательно поставив автомобиль на ручной тормоз и включив передачу. Ослабив гайку с помощью ключа на 30, следует поднять машину с помощью домкрата.

На поднятой машине снимаем колесо, а затем направляющий «палец» суппорта, далее сам суппорт и тормозной диск. После этого откручиваем гайку ступицы. При помощи болтов М12×0,25 длинной 130 мм (нужно два болта), которые вставляются в отверстия тормозного диска, необходимо вытолкнуть ступицу.

Сняв шаровую опору с нужной стороны, приступаем к вывода оси ШРУСа из подшипника. Поворачивая ступицу — лучше с помощью деревянной колодки — аккуратно снимаем ее с поворотного рычага.

Сняв стопорное кольцо, поддев его за одно из отверстий и помогая себе зубилом, начинаем удаление самого подшипника. Будет удобнее, если Вы снимете грязезащитное кольцо. Удалив с помощью мелкого напильника все задиры, кольцо можно поставить на старое место.

Теперь можно приступить к установке нового подшипника. Перед этим стоит зачисть поворотный кулак и смазать его. Если есть специальный инструмент для установки подшипника в поворотный кулак, можно использовать его. Если такого приспособления нет, можно нагреть ступицу (например, на плите) и охладить подпипник (например, в морозилке). За счет термического расширения-сжатия подшипник легко войдет в ступицу. После этого подождите, пока обе части приобретут комнатную температуру.

Будьте осторожны, не повредите грязезащитное кольцо!

Далее необходимо поставить стопорное кольцо, и продолжить сборку в обратном порядке — установить суппорт и тормозной диск.

Гайку ступицы необходимо хорошо затянуть (при помощи ответртки или зубила). После этого на место возвращаются колпак ступицы и колесо.

Источники

http://zamena-podshipnikov.ru/zamena-perednego-stupichnogo-podshipnika-vaz-2109.html
http://zubilovaz.ru/vaz-21099-podshipnik-zadnej-stupicy
http://asonline.ru/remont/zamena-podshipnika-stupitsy-vaz-2108-2109-21099.html

Как самостоятельно снять ступицу заднего колеса?

Снимать ступицу автомобильного колеса, имея определенный опыт, не сложно

Здесь важно не забывать, что подшипник со ступицы достаточно хрупкая деталь и при затяжке стоит рассчитывать прилагаемые усилия, чтобы избежать его повреждения. Как снять заднюю ступицу? Производя замену ступицы, для начала следует:

поднять авто на опоры (подставные треножники или домкрат);
снять декоративный колпак диска;
открутить гайки, крепящие колеса;
снять тормозные барабаны (в случае их наличия), а также тормозные диски, суппорт тормоза (если на задних колесах автомобиля установлены дисковые тормоза);
следует повернуть фланец, совмещая при этом отверстие ступицы со всеми имеющимися болтами, на которых она присоединяется к кронштейну, и выкрутить их;
необходимо также выкрутить болты, на которых крепится суппорт;
открутить крепления поворотного кулака;
отвинтить крепления направляющих тормозные колодки.

Следующим шагом будет съем самой ступицы. Демонтировать ее через тормозной механизм и извлечь очень просто. Но снять её можно и с подшипника, когда на машине не установлена система автоблокировки тормозов. Однако без специальных инструментов здесь не обойтись, и вам придется посетить сервис технического обслуживания. Специалисты заведения произведут необходимую вам работу намного быстрее и качественнее.

Снимать ступицу переднего колеса тоже можно

Если вам необходимо снять ступицу переднего колеса, вы должны знать, что сначала снимаются сами колеса. Далее, с поворотного кулака нужно демонтировать датчик, а со стойки следует произвести снятие стопорной пластины. Теперь можно выкрутить болты крепления из кронштейна суппорта.

Чтобы кронштейн суппорта при последующих операциях всему процессу работы со ступицей не мешал, подвесьте его. Далее необходимо произвести снятие тормозного диска, достать шплинт и немного ослабить контргайку. Саму ступицу и подшипник колеса необходимо отсоединить от приводного вала.

Важно! При выполнении процесса снятия ступицы, шарнир приводного вала сильно перегибать нельзя, ни при каких условиях. Не рекомендуем переусердствовать при растягивании скользящего шарнира. А приводной вал не должен просто висеть без опоры на корпус и других запчастей

А приводной вал не должен просто висеть без опоры на корпус и других запчастей.

Выполнив все необходимые требования, мы можем снять с колеса ступицу. Но если человек снял ступицу неправильно, могут возникнуть проблемы, которые впоследствии смогут исправить только в сервисном центре.

Ступица заднего колеса – одна из основных узлов ходовой части автомобиля из состава заднего моста, обеспечивающий крепление механизмов тормозной системы, передачу крутящего момента на ось, вращение колеса

Неотъемлемой и самой важной составляющей является подшипник, так как берет на себя осевые и радиальные нагрузки и фактически осуществляет вращение колеса. Выход из строя ступицы в большинстве случаев связан с неисправностью подшипника, который в процессе эксплуатации автомобиля изнашивается, однако его поломка связана не только с заявленным ресурсом, который при идеальных условиях эксплуатации составляет приблизительно шестьдесят тысяч километров, но и своевременностью производимого технического обслуживания. К периодическому техническому обслуживанию относится регулировка подшипников, замена манжеты и смазочного материала, которая представляет из себя пластичную вязкую субстанцию, обеспечивающую смазку деталей и минимизацию их силы трения

Неисправность ступицы может также сопровождаться износом сальника, через который вытекает масло из заднего моста. Поломка ступичного узла сопровождается характерным звуком, сопровождающимся гулом или хрустом, слышимым со стороны колес при движении. Поэтому даже неопытный водитель сможет диагностировать проблему

К периодическому техническому обслуживанию относится регулировка подшипников, замена манжеты и смазочного материала, которая представляет из себя пластичную вязкую субстанцию, обеспечивающую смазку деталей и минимизацию их силы трения. Неисправность ступицы может также сопровождаться износом сальника, через который вытекает масло из заднего моста. Поломка ступичного узла сопровождается характерным звуком, сопровождающимся гулом или хрустом, слышимым со стороны колес при движении. Поэтому даже неопытный водитель сможет диагностировать проблему.

Своевременная замена подшипникового элемента и своевременное проведение технического обслуживания позволяет избежать подобных ситуаций.
