Как включить и отключить турботаймер на starline а91, а92, а93, а94, а9, в9: программирование, настройка и что делать, если не работает

Логика работы

Турботаймер позволяет продолжить работу двигателя на холостых оборотах после того, как ключ был вытащен из замка зажигания. Устройство применяется в ДВС, оснащенных турбонаддувом. Используется в качестве топлива бензин или дизель – значения не имеет. При больших нагрузках, продолжительной работе на высоких оборотах турбокомпрессор сильно нагревается. В процессе работы для охлаждения используется моторное масло, а в некоторых турбинах и ОЖ. После остановки двигателя циркуляция масла прекращается. Поэтому при слишком высокой температуре в каналах происходит подгорание масла, что ведет к образованию нагара. При возобновлении работы турбины подгоревшее масло будет исполнять роль абразива, стачивая поверхности трущихся деталей. К тому же отложения уменьшают сечение масляных каналов, ухудшая тем самым подачу смазки. Логика работы турботаймера в том, чтобы дать двигателю после остановки поработать еще несколько минут, дабы охладить турбину. При этом вы можете спокойно закрыть машину и уйти по делам. Двигатель заглохнет по истечении запрограммированного срока.

Целесообразность установки

Турботаймер чаще всего устанавливается на дизель лишь ввиду более частого использования турбокомпрессоров в паре с ДВС цикла Дизеля. В каких случаях желательна установка данного аксессуара:

турбированный дизель установлен на использующемся по назначению внедорожнике либо на авто, которое постоянно ездит груженным. В обоих случаях мотор работает в режиме повышенных нагрузок, а при езде по бездорожью еще и отсутствует нормальное охлаждение набегающим потоком воздуха;
вы самостоятельно дооснастили мотор турбиной или/и попросту не представляете свои поездки без постоянных динамических ускорений.

Но даже в таком случае против установки турботаймера можно выдвинуть веские аргументы:

дизель или бензиновый мотор используется для размеренной городской езды с нечастыми нагрузками. Даже если периодически вам приходится активно педалировать, то спокойной езды в режиме до 2000 ты/оборотов даже за 1 минуту до остановки достаточно для охлаждения турбокомпрессора современного авто. Будет нелишним напомнить о высоких требованиях к моторному маслу, которое следует заливать в турбированные моторы;
на авто установлена сигнализация с функцией турботаймера. В таком случае установка отдельного дейвайс будет пустой тратой денег. Функционал сигнализации можно посмотреть на официальном сайте охранной системы.

Установка своими руками

Учтите, что установить турботаймер на автомобиль, оборудованный штатной сигнализацией, с контролем над основными узлами по CAN-шине, а также доукомплектованый современным охранным комплексом, будет крайне трудной задачей. Вам потребуются навыки чтения электрических схем, а также понимания логики работы основных электронных систем авто.

Для конструкции устройства не важно, устанавливается турботаймер на дизель или на бензиновые мотор. Разница в подключении будет касаться во многом только питания сервисных функций устройства

Логика подключения будет отличаться в зависимости от конкретной модели авто и турботаймера. При покупке устройства от именитых производителей (HKS, Apexi, Greddy, TT, Blitz, TTX) вы в большинстве случаев получаете:

блок управления;
модуль с экраном для демонстрации отчета времени и других сервисных функций;
провода и разъемы для подключения;
инструкцию.

Монтаж

Чтобы установить комплект на свое авто, вам потребуются:

пассатижи, которыми можно перекусить провод и обжать клеммы;
клеммы «папа-мама». Также вам потребуется клемма под болт для «массы», если таковая не предусмотрена в комплекте;
термоусадка для надежной изоляции мест соединения;
хомуты для фиксации проводов;
отвертки и прочие необходимые для сборки/разборки салона инструменты.

Установка своими руками начинается с обесточивания бортовой сети (скиньте минусовую клемму АКБ). Вам необходимо снять салонный пластик, перекрывающий доступ к контактной группе замка зажигания. Чтобы установить турботаймера на дизель/бензин, вам нужно «врезаться» в провода, идущие от замка зажигания. Модуль, с которым в комплекте зачастую идет двухсторонний скотч, можно закрепить в удобном для вас месте около приборки. Такой же метод подойдет для крепления блока управления, который можно расположить внутри приборной панели. При возможности блок и провода лучше дополнительно закрепить стяжкам, чтобы избежать в дальнейшем посторонних шумов при проезде неровностей.

Как настроить турботаймер на Старлайн и для чего он нужен?

Хотите знать, как настроить турботаймер на Старлайн а93? Читайте алгоритм ниже!

Настройка подразумевает программирование желаемого интервала работы опции.

Мотор должен быть заведен, коробка передач выставлена в нейтральное положение (Parking на машинах с АКПП);
Курсор на экране брелока устанавливают на пиктограмму «Турбо»;

Выполняют 1 короткое нажатие на 1 клавишу брелока (большая, круглая);

После 1 светового и 1 звукового сигналов на мониторе появится текущее значение интервала функционирования турботаймера (в течение 4 секунд);
Чтобы добавить минуты, нужно нажать 1 кнопку (1 нажатие = 1 минута). Максимально допустимый интервал – 6 минут, если далее снова нажать круглую клавишу, отсчет начнется заново, с 1 минуты;
На значении желаемого промежутка времени 1 кнопку зажимают длительно, до звукового сигнала. Значок «Турбо» на дисплее должен загореться (будет гореть всегда). Изменения сохранены;
Готово, вам удалось настроить опцию турбо режима.

Ниже мы подробно расскажем, как включить или отключить турботаймер на брелке Старлайн А93. Вы узнаете, как и зачем им пользоваться, и вообще, что это за функция. Интересно? Читайте и вникайте!

Отличие StarLine A96 от A93

Автосигнализация Старлайн предлагает пользователям широкий выбор, и каждый владелец может решить, что ему предпочтительнее, модель А96 или А93. Разница данных систем невелика: основные визуальные отличия касаются другой формы брелка. Но стоимость система А96 в полтора раза выше, против цены А93.

Такая разница обусловлена обязательным наличием 2Can 2Lin модуля, который с завода ставится на материнскую плату сигнализации. Благодаря этому установка системы происходит более удобно — не требуется разбирать все четыре двери автомобиля для корректного отображения статуса «закрыто/открыто». Кроме того, вместе с А96 можно реализовать множество дополнительных опций как то автоматический подъем стекол, режим Slave, BT Smart и прочие.

Турботаймер на дизель своими руками (схема)

Прежде чем начать нашу статью о турботаймере для дизельного двигателя, хотелось бы ввести в курс тех, кто еще не знает зачем и в каких случаях применяется турботаймер дизеля. В форсированных (турбированных) дизельных двигателях при тяжелых условиях эксплуатации, при перегрузках, таких например как:— движение по трассе с повышенными оборотами двигателя (особенно на пониженных передачах при обгонах);— преодолевание бездорожья с постоянно завышенными оборотами и повышенной мощностью,

перегревается нагнетающая воздух в систему питания турбина.

Для того чтобы равномерно вместе со всем двигателем охладить турбину, необходимо при остановке машины, дать ей поработать на холостых оборотах. Работа турбины на холостом ходу понизит температуру турбины. Проходящий через турбину воздух поглотит часть тепла из турбины, тем самым охладит ее. Принцип турботаймера как раз и основан на том, чтобы в течении определенного времени, после остановки, не глушить двигатель, а давать ему поработать на холостых оборотах. Если заглушить двигатель сразу, после значительной нагрузки, то нагревшиеся элементы турбины (лопасти, выпускной коллектор, подшипники), при перегреве могут изменить геометрию своих изначально заложенных конструктором форм. В итоге, турбина выйдет из строя. Фактически перегрев турбины аналогичен перегреву двигателя.

Теперь когда мы разобрались для чего нужен турботаймер для дизеля, попробуем найти возможные альтернативы решения. В принципе вы сами можете быть турботаймером, для этого необходимо просто не глушить двигатель сразу после того, как вы остановились, а дать ему поработать на холостых оборотах. В наш век электроники это конечно не самый удобный вариант, поэтому есть вариант установить сигнализацию с функцией турботаймера. Большинство сигнализаций в настоящее время обладают такой опцией. Но если и этот вариант не для вас, тогда можно реализовать небольшую схемку которая и будет задерживать выключение двигателя.

Турботаймера для дизеля. Принципиальная схема и принцип ее работы

Схема реализована на одном транзисторе. Был выбран транзистор КТ816Б, думаю подойдет любой из этой серии. Турботаймер работает по следующему алгоритму. Транзистор VT1 при работающем двигателе закрыт подачей положительного потенциала от замка зажигания на минусовой вывод конденсатора, а также на базу транзистора через сопротивление R1. После выключения зажигания, пропадает соответственно и положительный потенциал. Начинает протекать ток в цепочках R2-R1-С1. Этого тока хватает чтобы открыть транзистор. При этом проходящий через транзистор ток (эмиттер — коллектор) питает обмотку реле, которое сразу же включается. То есть при пропадании питания с замка зажигания включается реле. Транзистор будет открыт до тех пор, пока не зарядится конденсатор. После того, как зарядится конденсатор, тока через сопротивление R1, будет недостаточно чтобы открыть транзистор. Соответственно пропадет ток коллектор — эмиттер и реле Р1 разомкнется. То есть реле будет работать пока заряжается конденсатор. При номиналах указанных на схеме время задержки выключения двигателя составит порядка 50 секунд. Увеличивая емкость конденсатора С1 можно увеличить и время задержки, уменьшая, уменьшить. Время также можно увеличить за счет увеличения номинала резистора R2. Увеличивать сопротивление можно примерно до 15 — 20 К, дальнейшее увеличение настолько ослабит ток на конденсаторе, что закроет транзистор.

Особенностью схемы является тот факт, что при повторно заведенном двигателе в течении 1 — 2 минут конденсатор еще не успеет разрядится через сопротивление R1, соответственно реле повторно не включиться. Если можно так сказать, возвращение работоспособности схемы происходит по истечении примерно 10 минут после того, как завели двигатель.

Рис. 1 Принципиальная схема турботаймера для дизельного двигателя.

Рис. 2 Транзистор применяемый в схеме турботаймера

Теперь немного хотелось бы рассказать о режимах, снятых при тестировании данной схемы турботаймера для дизельного двигателя. Они будут представлены в виде таблиц.

Таблица 1. Ток питания турботаймера при различных режимах работы

Старлайн с турботаймером: как настроить, включить и отключить турботаймер на сигнализации

Производители современных автомобилей, с целью увеличения мощности двигателя и сокращения выброса продуктов горения в атмосферу, все чаще используют технологию турбирования. Главным недостатком разработки является закупоривание газов и масел в турбине в результате ее перегрева в момент эксплуатации. Избежать дорогостоящего ремонта помогает подключение турботаймера.

Под турботаймером понимается некое устройство или функция в составе автосигнализации, поддерживающие работу турбированного двигателя на холостых оборотах после выключения зажигания автомобиля.

При достижении оптимальной температуры, двигатель автоматически глохнет.

Однако данная функция поддерживается не всеми производителями сигнализаций.

Лидирующей маркой является Старлайн с турботаймером, уже встроенным в блок сигнализации, не требующим установки дополнительных элементов.

Необходимость турботаймера

В основе работы турбированного двигателя лежит турбонадув, который при интенсивной эксплуатации автомобиля способен повысить температуру элементов выпускной системы до 800°С.

Во время движения роль охлаждающей жидкости играет моторное масло, циркулирующее по узлам двигателя

Именно поэтому важно оставить двигатель работающим на несколько минут после остановки

Чтобы не забыть об этой небольшой, но важной для исправной работы автомобиля детали, рекомендуются установить турботаймер

Разновидности турботаймера

Турботаймер может выступать в роли самостоятельного элемента, представляющего собой блок, устанавливаемый под торпеду с подключением к замку зажигания. А может быть в составе автосигнализации Starline. Последний вариант считается наиболее удобным, поскольку не требует синхронизации работы сигнализации и турботаймера, минимизируя риски сбоя охранной системы.

Одна из первых выпущенных сигнализаций, включающих турботаймер, Старлайн А9, стала незаменимым помощником автолюбителей на целое десятилетие. Позднее, стали появляться новые, усовершенствованные модели — Starline В9, В6, С6, А 62 и А 92.

Во всех линейках компании также предусмотрено наличие дополнительных функций. Например, сигнализация Старлайн с турботаймером и автозапуском доступна в современных моделях Е 90, А 91, А 94, В 94 и D 94. Такое сочетание помогает не только сократить расходы на установку систем по отдельности, но и облегчить жизнь автолюбителей в зимнее время года.

Настраивание турботаймера

После установочных работ рекомендуется проверить исправность функции и произвести необходимые настройки.Настройка турботаймера осуществляется по двум параметрам:

в зависимости от желаемого времени работы двигателя на холостом ходу;
в зависимости от температуры узла турбины.

Несмотря на единый принцип работы, существует некоторые нюансы, как настроить турботаймер. Даже модели единой линейки могут иметь отличия по настройкам.

Например, программирование турботаймера на брелке ранней модели — Starline a61 не предполагает самостоятельно заданного параметра времени. После определенного алгоритма действий турботаймер работает в автоматическом режиме указанный специалистом период. Аналогично выполняется программирование турботаймера на брелоке сигнализации Старлайн А91.

Более поздние модели линейки А оснащены возможностью самостоятельного выбора времени работы двигателя после извлечения ключа из зажигания. Так, программирование Старлайн А93 с помощью сервисных кнопок брелока, позволяет настроить режим турботаймера на период от 1 минуты. А настройки автосигнализации Старлайн А63 позволяют запускать турботаймер на срок до 4-х минут.

Активирование турботаймера

После произведенных настроек активировать турботаймер возможно по трем различным сценариям:

автоматически после включения стояночного тормоза и выключения зажигания;
с помощью брелка после включения стояночного тормоза, блокировки дверей и включения режима охраны;
после включения стояночного тормоза.

Автолюбитель может выбирать, как включить турботаймер на Старлайн, исходя из предпочтений и степени удобства каждого из вариантов.

Например, на сигнализациях старого поколения, вроде Старлайн а94, нет возможности самостоятельно запрограммировать длительность турботаймера, поэтому удобнее будет извлечь ключ из замка зажигания и активировать режим охраны.

Зачастую в инструкциях не указано как отключить турботаймер. Предполагается, что отключение режима аналогично активации, но в обратном порядке.

При ненадобности функции достаточно с помощью сервисных кнопок брелока деактивировать иконку, обозначающую турботаймер.

Подключение турботаймера

Степень сложности подключения своими руками зависит от конкретной модели турботаймера, а также устройства электрооборудования вашего авто. Главная загвоздка в том, чтобы обмануть блок комфорта, если таковой имеется в конструкции вашего автомобиля. Он не позволит поставить машину на охрану с работающим двигателем.

Турботаймер на дизель имеет следующие стандартные пины подключения:

постоянный «+» от АКБ;
пин, отвечающий за питания определенных устройств, когда зажигание не включено. На выводе «+» появляется при повороте ключа зажигания в режим АСС;
пин, на котором «+» появляется при повороте ключа в положение ON;
пин подключения к ручному тормозу;
минусовой вывод, именуемый «массой».

Чтобы установить турботаймер своими руками, вам необходима схема контактной группы. При желании вы можете воспользоваться мультиметром в режиме измерения постоянного тока. Так вы сможете определить провод, на котором «+» при любых используется для жизнеобеспечения работы мотора (обычно с наибольшим сечением и красного цвета) либо появляется только после поворота ключа в положение АСС. На выводах ручника питание подается только при поднятом рычаге стояночного тормоза. «Массу» можно подключить к любому болту, примыкающему к кузову автомобиля.

Для подсоединения проводов штатную проводку не нужно разрезать. Идеальный вариант – вытащить необходимые вам провода из колодок, внедрить туда провода от турботаймера, а затем заново обжать их в клемме и установить обратно в колодку. Часто, ввиду не слишком удобного доступа, выполнить такие манипуляции при установке турботаймера на дизель крайне сложно. Поэтому применяется немного «варварский способ – оголяется небольшой участок изоляция, на который наматывается провод от турботаймера. Скрутка дополнительно пропаивается и тщательно изолируется.

Полное подключение

Иногда можно встретить установку турботаймера на дизель, при которой провод «массы» и пин подключения к ручнику скручиваются и замыкаются на «массу». Предназначение информации о включении стояночного тормоза необходимо для вашей же безопасности:

при правильной установке турботаймера устройство будет поддерживать работу мотора на холостых только при активированном ручнике. Снятие со стояночного тормоза приведет к остановке ДВС. Функция по большей мере позиционируется как противоугонная, но опытный угонщик может оставить стояночный тормоз едва включенным, что не помешает движению. В автомобилях с АКПП лучше устанавливать турботаймер в паре с селектором АКПП. Турботаймер должен работать только в положении P, что действительно повысит степень защиты;
на авто с МКПП при работе двигателя на нейтральной передаче создается эффект гидротрансмиссии. Вращение шестеренок через масло передает пусть и небольшое, но усилие на приводные валы (попробуйте вывесить одно из колес ведущей оси и завести мотор; вы увидите, что оно будет вращаться). Поэтому работа двигателя без стояночного тормоза и водителя в салоне является потенциально небезопасной ситуацией;
не все турботаймеры оборудованы функцией принудительного отключения. Если вы двигались до остановки в спокойном режиме, то нет никакой необходимости продолжать работу мотора после остановки. Вытащив ключ, а затем подняв, опустив и вновь подняв рычаг стояночного тормоза, вы можете своими руками отключать при желании турботаймер.

Установленный стандартным образом турботаймер на дизель будет выполнять прямую функцию, а также показывать напряжение бортовой сети. Подключение выводов для дополнительных показаний (к примеру, скорости авто, оборотов ДВС, индикации переключения скоростей и т.д.) описаны в инструкции к устройству. Там же вы найдете руководство по установке задержки времени работы мотора.

Зачем нужно и что будет, если не настраивать часы?

Если запрограммировать правильно брелок на дистанционный пуск по будильнику, то старт силового агрегата будет выполняться в конкретное время

Поэтому так важно правильно настроить время на брелке Старлайн А93

Если пользователь не настроит время правильно, это приведет к проблемам в работе таймера, использующегося для запуска мотора в автоматическом режиме. Пуск будет выполняться, но в другое время, когда потребителю это не нужно. Соответственно, в случае необходимости поездки, мотор машины будет непрогретым. В результате высоких нагрузок при запуске стартерный механизм изнашивается быстрее. Если в сигнализации есть функция будильника (не для запуска ДВС, а напоминания), то опция также будет работать некорректно.

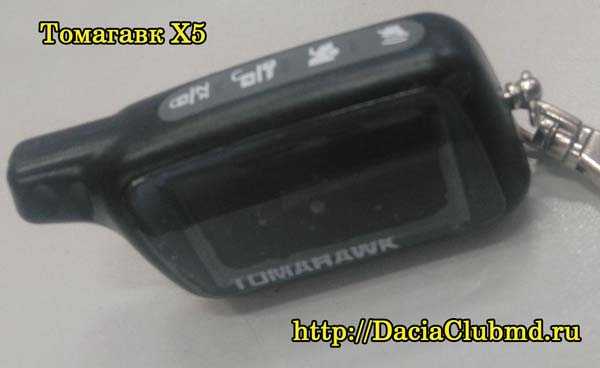

Включение с брелка сигнализации Х5

Чтобы активировать турботаймер на Tomahawk X5, нужно войти в меню программируемых функций. Для этого следует найти кнопку «Override», находящуюся в салоне. Дальнейшая последовательность действий:

в режиме без охраны и на заглушенной машине включаем зажигание;
нажимаем сервисную клавишу «Override» 6 раз;
вытаскиваем ключ.

Сигнализация издаст 6 коротких звуков, что подтверждает правильность выполненных действий. Затем настраиваем турботаймер Томагавк – опять нажимаем «Override» 1 раз, после чего услышим 1 короткий сигнал. Активацией одной из клавиш пейджера выбираем время автоматической работы мотора:

1 – одна минута;
2 – две;
3 – три;
4 – шесть мин.

Почему не работает турботаймер и как это исправить?

Основные причины, по которым турботаймер не включается, не глушит двигатель или перестал работать нормально и активируется через раз:

Функция не срабатывает в результате неверного подключения системы к электролинии запуска двигателя или плохом контакте. Такая проблема может привести к произвольной активации опции или ее функционированию со сбоями. Необходимо убедиться в правильности подсоединения всех контактов в соответствии со схемой, представленной в инструкции.
Опция была настроена неверно либо все рабочие параметры сбились. Чтобы устранить проблему, следует заново повторить все шаги по настройке.
Таймер не срабатывает из-за того, что в автомобиле опущен рычаг стояночного тормоза.
Неправильное положение рычага коробки передач. Селектор должен быть установлен в нейтральное положение или в режим Р для автоматических трансмиссий.
Функция турботаймера была отключена.
Программный сбой в работе блока управления сигнализацией. По этой причине мотор произвольно глохнет, противоугонная система «глючит» при работе с другими опциями.

Предназначение турботаймера

Чтобы понять, зачем нужен турботаймер на дизель, необходимо немного рассказать о его принципе работы. Итак, практически каждый дизельный двигатель оснащён турбиной. Именно она отвечает за нагнетание воздуха в камеру сгорания.

Для сохранения турбонаддува в рабочем состоянии производителями дизельных двигателей выдаётся ряд рекомендаций, которым необходимо следовать. Одной из самых важных является та, которая запрещает глушить двигатель сразу после остановки.

Дело в том, что детали турбины при движении сильно нагреваются. Резкая остановка может привести к тепловому удару . В результате такого явления меняются геометрические параметры турбины, что, в свою очередь, приводит к поломке мотора.

Вы ещё из школьного курса физики должны помнить, что резкий нагрев и охлаждение металла проводит к ухудшению его эксплуатационных качеств. В результате срок службы сокращается в несколько раз.

Большинство водителей ошибочно считает, что всегда можно выполнять данную рекомендацию. Однако на практике это выходит крайне редко. Дело в том, что современный темп жизни требует от человека максимальной отдачи. Неудивительно, что каждая свободная минута на вес золота. К тому же об этом можно просто забыть. Турботаймер на дизель позволяет навсегда обрести уверенность в том, что с двигателем всё будет в порядке.

Чаще всего при резкой остановке, повышенному риску поддаются такие детали системы, как:

подшипники,
коллектор,
лопасти.

Мало того, резкий перепад температур приводит к закоксовыванию масляных труб. Для того чтобы избежать всех этих дефектов нужно после того, как машина остановится поработать несколько минут на холостых оборотах или же купить турботаймер на дизель.

Внимание! Турботаймер для дизеля в принудительном режиме не глушит мотор. Это даёт возможность турбине остыть

Ситуации, когда без турботаймера на двигателе не обойтись

Турботаймер рекомендуется практически в принудительном режиме устанавливать на микроавтобусы и внедорожники, работающие на дизеле. Если вы часто ездите по бездорожью на высокой скорости, но при малых оборотах без подобной детали не обойтись. Тоже касается любителей обгонов.

Сигнализация со встроенным турботаймером и её выбор

Функцию таймера, поддерживающего работу двигателя, может выполнять автомобильная сигнализация. Поэтому сейчас, в 2015 году, мало кто приобретает турботаймер, изготовленный в виде отдельного устройства. Допустим, в инструкции, прилагаемой к оборудованию, приводится следующая схема:

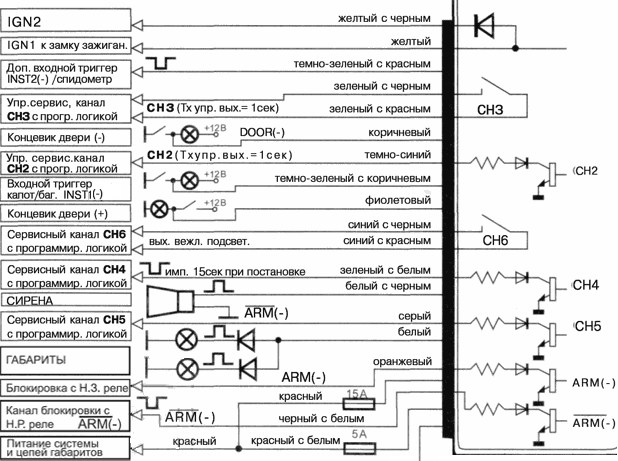

Как видим, внутри основного модуля присутствует диод. Значит, его включают в разрыв провода цепи зажигания. Речь идёт о варианте схемы, обозначенной буквой «А» в главе «1».

В руководстве к оборудованию другой модели всё выглядит иначе. Здесь показана распайка разъёма, оснащаемого 6-ю клеммами:

Провод в зелёной изоляции пропускает ток, идущий в обход клемм замка. Одновременно он является «контрольным входом». Указанный на схеме провод подключен Т-образно, а точки разрыва, если не учитывать наличие «блокировки», здесь полностью отсутствуют. Ни одна из схем, приведённых в первой главе, с такой сигнализацией не реализуется. Хорошо, если в данном случае предлагают использовать «полуавтомат», а иначе придётся довольствоваться вариантом, рассмотренным в «главе 3».

К авто.

На схеме не показана распиновка колодки которая называется Vehicle Specific Harness. Да впрочем она и не нужна. С ней удобно подключение без дополнительных проводов вразрыв проводки замка зажигания и всё. Но она не продаётся для VAG-овских машин. В ней 3 провода:

Зелёный к +12В зажигания
Красный к постоянным +12В
Синий (зачем он нужен до конца не понятно… в книгах по японским машинам есть два провода IGN1 и IGN2 в чём отличие я незнаю но его я не задействовал).
Чёрный земля (подключается к любой точке массы, но если используется подключение с вариантом к лямбда зонду то к массовому проводу ECU).
Серый к концевику ручника.
Белый к лямбда зонду.

Есть два варианта подключения.

Первый простой вариант требует лишь подключить питание без белого провода.
Второй сложнее в том плане что во-первых нужно лезть к ECU и искать провод лямбда зонда и массы, а вовторых у нас стоит широкополосный лямбда зонд, а у него совсем другой вид сигнала, да ещё и не один вроде… поэтому этот вариант подключения отпал. Если есть мысли то выслушаю с удовольствием.

Теперь подключаем сам турботаймер.

Сначала в жгуте за комбинацией приборов найдём толстый красный провод. Это +12В замка зажигания. К нему подключаем зеленый провод турботаймера.
Красный провод подключаем к блоку реле в ногах, там можно найти хорошее подключение под гайку (проверьте чтобы было постоянно +12).
Провод массы можно подключить там же к любому хорошему контакту (обязательно проверьте чтобы была именно масса и не появлялось например +12 после включения зажигания).
К концевику ручника идёт два провода. Один коричневый с белым. К нему подключаем серый провод турботаймера.
Сам блок я разместил в районе блока реле и закрепил его на пластиковые хомуты, получилось хорошо.
Блок индикатора я разместил посередине накладки торпедо в самой верхней части над кнопкой аварийной сигнализации. Аккуратно разобрал блок индикаторов, подпилил надфилем где надо, сточил место где выходит провод чтобы максимально его скрыть. просверлил отверстие в накладке и приклеил блок на двухсторонний скотч.

Увеличение ресурса турбонаддувая – естественное желание каждого сознательного автовладельца. Рассмотрим, как происходит установка турботаймера своими руками и стоит ли вообще устанавливать его на дизель.

Настройка турботаймера

Программирование турботаймера для А9 и А61

Порядок программирования функции на брелоках этих версий осуществляется так:

Активировать работу двигателя.
“Кликнуть” на сервисную клавишу шесть раз подряд.
Деактивировать ДВС. Прозвучат 6 коротких звуковых сигналов сирены.
Нажать на кнопку Valet шестнадцать раз.
С помощью клавиш основного брелока следует настраивать необходимое время работы турботаймера в соответствии с таблицей. Данные действия следует произвести не позднее 10 секунд после нажатий на сервисную кнопку, иначе режим программирования автоматически завершится.
Включить систему зажигания.

Таблица: настройка времени турботаймера на брелоках Старлайн А9 и А61

Кнопка на брелоке	Количество подтверждающих сигналов	Устанавливаемое время работы турботаймера
1 (кратко)	1	Деактивирован (по умолчанию)
2 (кратко)	2	1 минута
1 (длительно)	3	3 минуты
2 (длительно)	4	6 минут

Видео: процесс работы турботаймера на модели StarLine A61

Снято пользователем Филипп Галаничев.

https://youtube.com/watch?v=xKlYVRA-xRw

Программирование турботаймера на моделях А91 и В9

Алгоритм программирования турботаймера Старлайн А91 и В9:

Деактивировать работу двигателя.
“Кликнуть” на сервисную клавишу шесть раз подряд.
Активировать ДВС, после чего сирена прозвучит 6 раз.
Повторно нажать на сервисную клавишу.
Настроить время работы турботаймера с помощью главного пульта дистанционного управления в соответствии с таблицей.
Выключить зажигание.

Таблица: настройка времени турботаймера на брелоках Старлайн В9 и А91

Кнопка на брелоке	Количество подтверждающих сигналов	Устанавливаемое время работы турботаймера
1 (кратко)	1	1 минута (по умолчанию)
2 (кратко)	2	2 минуты
3 (кратко)	3	3 минуты
1 (длительно)	4	4 минуты

Программирование турботаймера на брелоках А92

Настройка турботаймера автомобильной сигнализации А92, оборудованной пьезоэлектрическим датчиком и автозапуском:

Активировать работу двигателя.
“Кликнуть” по клавише Valet шесть раз.
Заглушить ДВС, при этом прозвучит 6 гудков сирены.
Нажать на сервисную клавишу ещё 1 раз.
Используя кнопки основного брелока, выставить время работы турботаймера в соответствии с таблицей.
Деактивировать систему зажигания.

Таблица: настройка времени турботаймера на брелоке Старлайн А92

Кнопка на брелоке	Количество подтверждающих сигналов	Устанавливаемое время работы турботаймера
1 (кратко)	1	Деактивирован (по умолчанию)
2 (кратко)	2	1 минута
3 (кратко)	3	3 минуты
1 (длительно, затем еще раз кратко)	3	6 минут

Программирование и настройка турботаймера на моделях A93 и Е91

Программировать турботаймер “сигналки” Старлайн А93 и Е91 можно курсорным методом на основном брелоке:

Зажать кнопку 2 или 3 до двойного звукового сигнала, на дисплее пульта должна выделиться нижняя левая пиктограмма.
С помощью клавиш 2, 3 и 4 переместить курсор на иконку с надписью “Turbo”.
“Кликнуть” на кнопку 1, зуммер брелока сработает 3 раза, световая сигнализация мигнет дважды.
На числовой панели пульта высветится надпись “r01”, где 01 – количество минут работы турботаймера.
Используя клавишу 1, выставить требуемое время функционирования (от 1 до 6 минут). Шаг настройки равен 1 минуте.
Для сохранения введенных значений зажать кнопку 1, пока не прозвучит звуковой сигнал.
Убедиться в том, что пиктограмма “Турбо” стала отображаться на дисплее.

Программирование опции турботаймера на брелоках версии A94

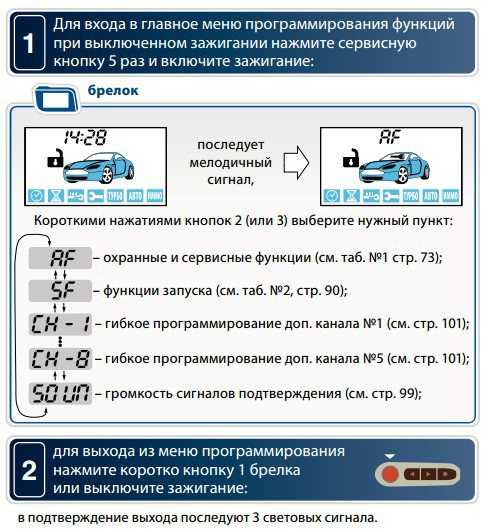

Настройка турботаймера противоугонной системы Старлайн А94:

Убедиться, что зажигание выключено и заглушен двигатель автомобиля.
Пять раз нажать на сервисную кнопку.
Завести ДВС. Зуммер пульта управления воспроизведет короткий сигнал.
Клавишами 2 или 3 на основном брелоке выбрать пункт “SF”.
Зажать кнопку 3 до звукового сигнала, затем “кликнуть” на нее еще раз. На пульте высветится номер программируемой опции.
Клавишами 2 или 3 выбрать функцию 17.
С помощью кнопки 1 выставить необходимое значение времени таймера.
Заглушить двигатель.

Таблица настройки времени турботаймера на брелоке Старлайн А94

Состояние	Устанавливаемое время работы турботаймера
1	Деактивирован (по умолчанию)
2	1 минута
3	3 минуты
4	6 минут

Советы по эксплуатации

Самое первое и главное, это подключение данного вида охранных систем только у специалистов. Ведь сей процесс довольно сложен, так что обратившись к людям, плохо разбирающимся в данном ремесле можно серьезно навредить автомобилю. Осложнения могут быть связаны как с самим автозапуском и сигнализацией, так и с работой двигателя. О том, чтобы поставить эту систему охраны своими руками речи не идет вовсе, сделать это сможет только человек, который ранее сталкивался с подобным видом работ или очень хорошо разбирающийся в электрике автомобиля.

Еще один совет, который пригодится каждому, это изучение инструкции по эксплуатации вашей охранной системы, большинство проблем связанных с работой этого механизма у машин на основе дизеля связаны именно с незнанием тонкостей и характеристик.
