Устройство и принцип работы системы курсовой устойчивости esc

Почему горит лампа на панели приборов

Как и остальные компоненты безопасности, система ESP имеет лампу на приборной панели любого автомобиля, который ею оборудован. Лампа может подавать различные сигналы в зависимости от модели и производителя автомобиля, но три из них универсальны:

1. Лампа ESP моргает во время своей работы – попытки привести автомобиль в устойчивое положение. В зависимости от автомобиля, моргание лампы также наблюдается в процессе работы антипробуксовочной системы.
2. Лампа ESP не горит. На неподвижной машине это означает, что все элементы системы работают штатно, а на двигающемся, что в текущий момент времени система не вмешивается в управление
3. Лампа ESP постоянно горит. Это тревожный сигнал, сигнализирующий о неисправности одного из компонентов системы. Суммарное количество компонентов, участвующих в работе системы стабилизации, превышает 15 единиц. Самостоятельная диагностика – практически невыполнимая задача. Загорание лампы вызывает даже неравномерный износ колёс, когда блок управления замечает ненормальную разницу в частоте вращения колёс и уходит в аварийный режим. Тот же эффект вызывается установкой нового запасного колеса вкупе с сильным износом оставшегося комплекта покрышек.

Если автомобиль оборудован системой ESP, на приборной панели имеется соответствующая лампа, которая отображает работу или неисправность

Если вы относитесь к числу людей, не любящих сервисы, можно попробовать определить неисправность самому:

• Водитель случайно самостоятельно отключил её. На некоторых автомобилях система не включается самостоятельно при достижении 50 км/ч, а значит, водитель постоянно ездит с горящей лампой.
• Проверить состояние покрышек.
• Проверить напряжение в бортовой сети. Блок управления отключается при низких значениях.
• Проверить состояние гидроблоков ABS: хоть и редко, но они служат причиной поломки.

Во всех остальных случаях правильным поступком станет обращение в автосервис и проверка кодов ошибок сертифицированным сканером. Отсутствие ошибок, как правило, всё же сигнализирует о неисправности гидроблока ABS, в остальных случаях комбинация ошибок позволить определить неисправный узел.

Что такое система курсовой устойчивости

Другими словами, эта система служит для предотвращения и исправления ошибок водителя в управлении автомобилем, с тем, чтобы сохранять водителю возможность контролировать машину практически в любой дорожной ситуации.

Система курсовой устойчивости позволяет удерживать автомобиль в пределах заданной вами траектории при различных режимах движения.

Например, вы не рассчитали скорость на входе в поворот и вошли в него слишком быстро. Система поможет исправить ошибку, повернет и стабилизирует машину на повороте. В свободном качении, при ускорении, при торможении и на поворотах эта система поможет вести автомобиль по желаемой траектории и в нужном направлении.

Система курсовой устойчивости является системой активной безопасности и включает в себя следующие системы автомобиля:

• антиблокировочную систему тормозов (ABS),
• систему распределения тормозных усилий (EBD),
• электронную блокировку дифференциала (EDS),
• антипробуксовочную систему (ASR).

В зависимости от производителя системы курсовой устойчивости получили следующие наименования:

• система ESP (Electronic Stability Programme) на большинстве автомобилей в Европе и Америке;
• система ESC (Electronic Stability Control) на автомобилях Honda, Kia, Hyundai;
• система DSC (Dynamic Stability Control) на автомобилях BMW, Jaguar, Rover;
• система DTSC (Dynamic Stability Traction Control) на автомобилях Volvo;
• система VSA (Vehicle Stability Assist) на автомобилях Honda, Acura;
• система VSC (Vehicle Stability Control) на автомобилях Toyota;
• система VDC (Vehicle Dynamic Control) на автомобилях Infiniti, Nissan, Subaru;
• система VDIM (Vehicle Dynamics Integrated Management) на автомобилях Toyota.

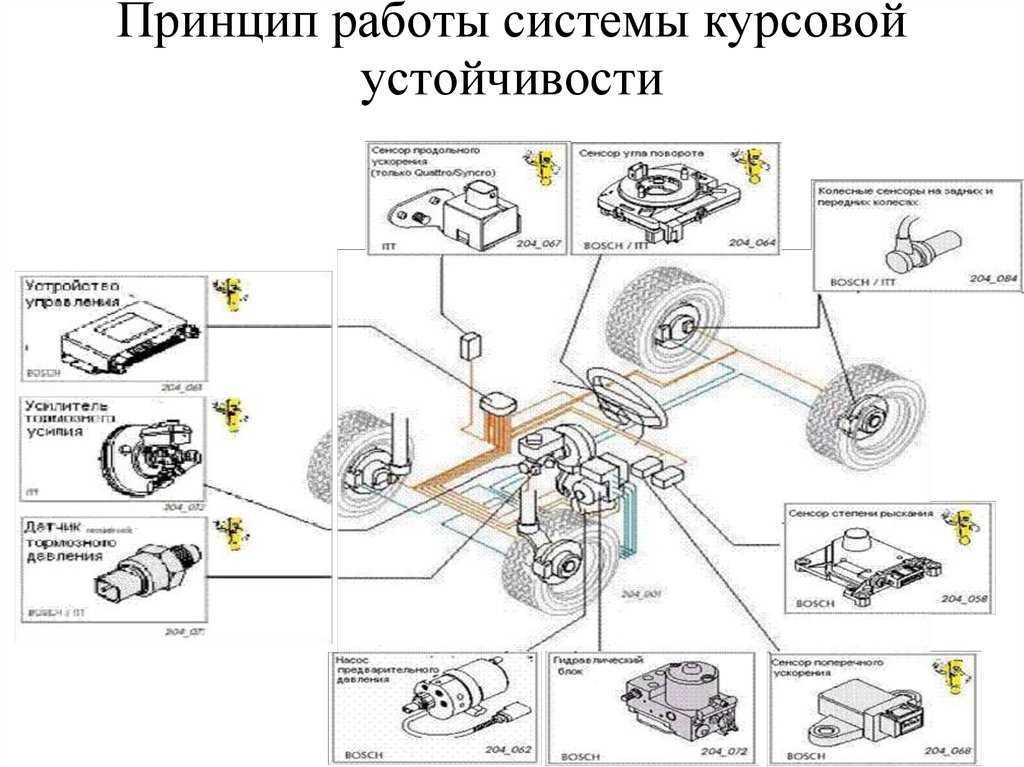

Принцип действия системы курсовой устойчивости автомобиля на примере самой распространенной системы ESP.

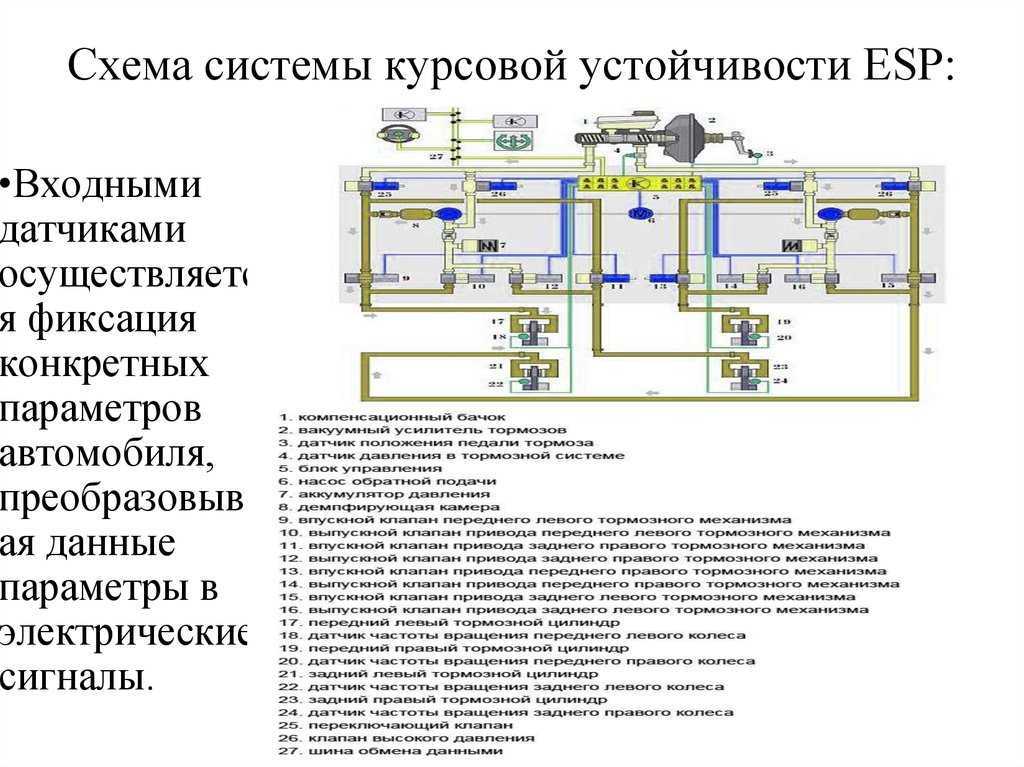

Система ESP представляет собой комплекс, который включает в себя входные датчики, блок управления и гидравлический блок системы ABS/ASR со всеми компонентами.

Входные датчики фиксируют конкретные параметры автомобиля и преобразуют их в электрические сигналы. С помощью датчиков система динамической стабилизации оценивает действия водителя и параметры движения автомобиля.

Блок управления системы ESP принимает сигналы от датчиков и формирует управляющие воздействия на исполнительные устройства подконтрольных систем активной безопасности:

• впускные и выпускные клапаны системы ABS;
• переключающие и клапаны высокого давления системы ASR;
• контрольные лампы системы ESP, системы ABS, тормозной системы.

В своей работе блок управления ESP взаимодействует с блоком управления системы управления двигателем и блоком управления автоматической коробки передач (если автомобиль оборудован автоматической трансмиссией).

Стабилизация движения автомобиля может достигаться несколькими способами:

• подтормаживанием определенных колес;
• изменением крутящего момента двигателя
• изменением угла поворота передних колес (при наличии системы активного рулевого управления);
• изменением степени демпфирования амортизаторов (при наличии адаптивной подвески)

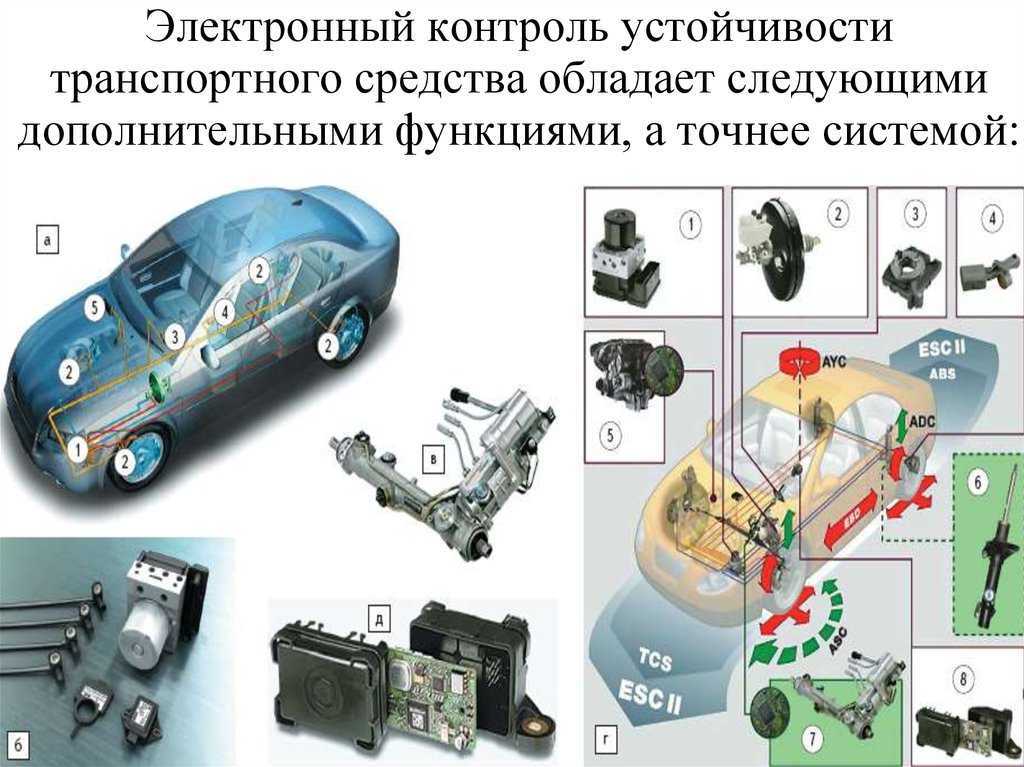

В конструкции системы курсовой устойчивости могут быть реализованы следующие дополнительные функции (системы):

• гидравлический усилитель тормозов;
• система предотвращения опрокидывания;
• система предотвращения столкновения;
• система стабилизации автопоезда;
• система повышения эффективности тормозов при нагреве;
• система удаления влаги с тормозных дисков;
• и др.

Все вышеперечисленные системы, в основном, не имеют своих конструктивных элементов, а являются программным расширением системы ESP.

ESP – принцип работы и главные особенности

Данный блок технологий объединяет сразу несколько модулей. Это ASR, ABS и ряд отдельных датчиков для считывания и контроля ситуации по угловой динамике авто. Этот комплект оборудования один из самых распространенных на немецких автомобилях, часто устанавливают модули на Mercedes-Benz, автомобили VAG. Его основная задача – контроль курсовой устойчивости, а не обеспечение поездки по плохой дороге.

Вот лишь некоторые главные особенности ESP:

эта антипробуксовочная система автомобиля призвана следить за безопасными поворотами авто; даже на плавном повороте на сколькой дороге возможны заносы, что предотвращает данная технология; распределение крутящего момента особенно важно для полноприводных авто, где возможности системы гораздо больше; модуль ESP сотрудничает с ASR – системой подтормаживания при срыве колеса в пробуксовку; на большой скорости электронные датчики также работают, сбрасывая обороты двигателя и снимая авто с заноса. С блоком ESP сотрудничает и ABS, что позволяет предотвратить занос при резком торможении на скользкой дороге

Датчики системы ESP обрабатывают множество важных данных. Это крен, занос, диагональное движение, срыв в пробуксовку, неуверенное торможение и прочие данные. Компьютер очень сложный, и для его нормальной работы нужно высокое качество железа и софта. Так что в китайских авто ESP дает серьезные проблемы из-за низкого качества реализации

С блоком ESP сотрудничает и ABS, что позволяет предотвратить занос при резком торможении на скользкой дороге. Датчики системы ESP обрабатывают множество важных данных. Это крен, занос, диагональное движение, срыв в пробуксовку, неуверенное торможение и прочие данные. Компьютер очень сложный, и для его нормальной работы нужно высокое качество железа и софта. Так что в китайских авто ESP дает серьезные проблемы из-за низкого качества реализации.

TCS – что это за оборудование в автомобиле?

Противобуксовочное оборудование под названием TCS имеет полное имя Traction Control System. Именно с таким названием устройство устанавливается на автомобили Honda, где его считают уникальным комплектом. Но на самом деле работа TCS мало чем отличается от множества других систем. Основана система на нескольких датчиках угловой скорости, контроля оборотов колеса, сцепления с поверхностью дороги.

Единственным отличием от аналогичных систем у других производителей можно назвать то, что Traction Control System – условно самостоятельная система, которая не нуждается в сотрудничестве с другим оборудованием в комплексе активной безопасности автомобиля. Использует устройство собственный компрессор с тормозной жидкостью, физически притормаживая колесо, которое вышло из-под водительского контроля. Также есть возможность уменьшать крутящий момент двигателя и использовать эти два метода одновременно.

TRC – особенности и преимущества комплекса

Название TRC расшифровывается как Traction Control, и это оборудование устанавливается на автомобилях Toyota. Такой комплекс также работает в сотрудничестве с другими датчиками систем активной безопасности вашего авто. Тойота позаботилась о том, чтобы TRC не мешал водителю выполнять некоторые виражи, так что комплекс не слишком назойлив и не включается в том случае, если машина отправляется в контролируемый занос.

Впрочем, и у этого комплекса есть недостатки. Если на большой скорости водитель нажмет резко на педаль акселератора, может произойти конфуз при пробуксовке колеса, и машина вместо запланированного ускорения клюнет носом из-за резкого уменьшения крутящего момента двигателя. Тяговая сила упадет, водитель может попасть в неприятную ситуацию. Такие недостатки происходят крайне редко.

DTC – разработки баварской компании

Баварцы из BMW тоже не хотят пользоваться теми же технологиями, что и множество других фирм. Они придумали систему DTC – Dynamic Traction Control. Она также работает по знакомому принципу контроля передачи крутящего момента на колеса и обязательно отключается. Баварские конструкторы предусмотрели, что на их автомобилях люди будут ездить в самых разных условиях, поэтому на всех моделях установлена кнопка DTC, которая принудительно включает и отключает систему.

Работают наборы датчиков и мозги DTC хорошо, и это одна из самых эффективных систем антипробуксовки, которую можно найти на современных автомобилях. Машина разумно использует контроль передачи момента и тормозные усилия, помогая водителю выйти из сложных ситуаций с минимальным дискомфортом. Работает оборудование отлично как на высокой, так и на малой скорости.

Плюсы и минусы

Все достоинства системы понятны из описания её действий в критических ситуациях. Она спасёт автомобиль, когда уже ничто другое ему не поможет.

Более того, при быстрой езде иногда неопытные водители в независимых тестах опережали автоспортсменов, у которых такой системы не было. Не стоит на это надеяться, но ESP умножает способности водителя, если конечно они не нулевые.

Но случаются и неприятные ситуации.

1. В самых тяжёлых случаях ESP неэффективна, у колёс уже нет сцепления с дорогой, а нестандартным приёмам опытного водителя она не обучена.
2. Пока плохо проработаны алгоритмы управления тягой двигателя, особенно её добавления на передне- и полноприводных автомобилях. Хотя для тех же автоспортсменов это азы, без которых на дороге им нечего делать. Но автоматизации такие приёмы поддаются с большим трудом.
3. Иногда система неверно понимает хаотичное вращение руля неопытным водителем. По заложенной в неё логике безопасности, упрощенно говоря, она должна подчиняться человеку, способности которого ей неизвестны. Поэтому радикально действовать, отстранив его от управления, ESP пока не имеет права.

Для борьбы с недостатками существует одно средство – кнопка отключения ESP, имеющаяся на многих автомобилях. Пользоваться ею надо только когда точно известны последствия.

Хотя полностью система не отключается и в этом случае, просто существенно снижается порог её вмешательства.

Устройство и принцип работы ESP

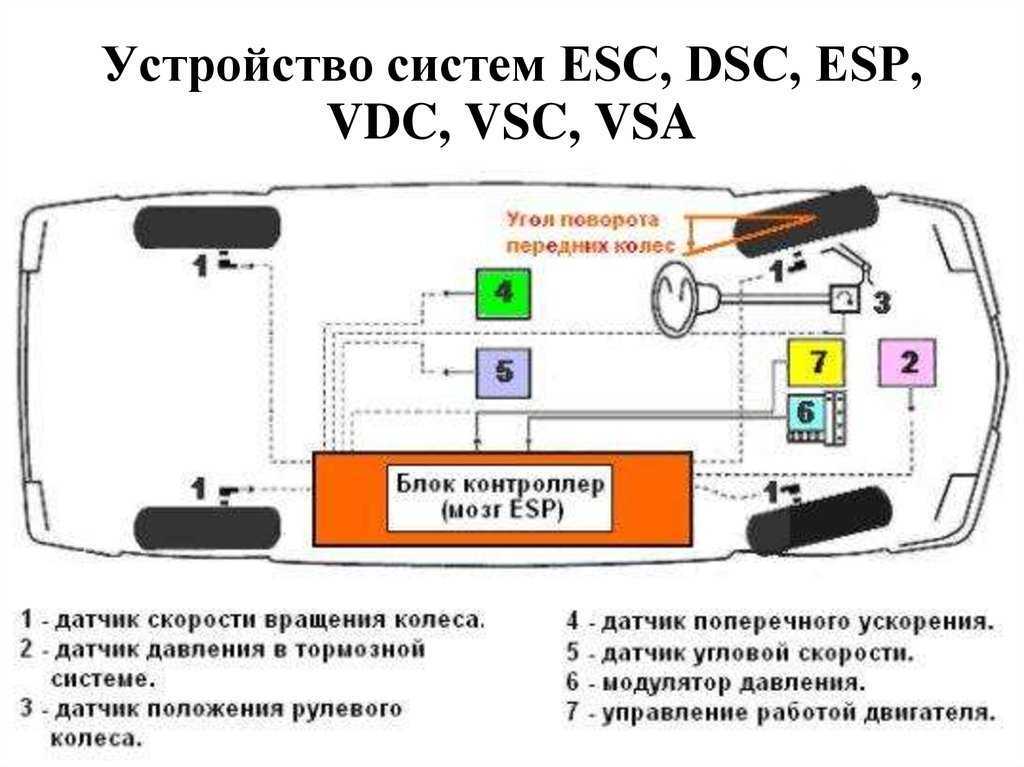

Система динамической стабилизации или, как ее еще называют, курсовой устойчивости, состоит из электронного блока управления и датчиков. Последних – несколько.

Они установлены на передней и задней оси автомобиля:

1. G-сенсор (поперечного ускорения).
2. Угловой скорости.
3. Скорости вращения колес (входят в систему ABS).
4. Давления жидкости в системе торможения.
5. Расположения руля.

Помимо антиблокировочной системы колес (ABS), ESP активно взаимодействует с противопробуксовочным блоком (ASR), устройствами распределения тормозных усилий (EBD) и блокировки дифференциала (EDS). Все они являются частями единой системы активной безопасности автомобиля.

Получив тревожную информацию от датчиков, ЭБУ раздает команды для приведения в работу вспомогательных устройств. ESP выполняет крайне важную работу, о которой водитель порой не догадывается: автомобиль сохраняет курсовую устойчивость, продолжает нормальное движение.

Механизм исполнения

Вопрос: зачем нужна эта система – сейчас не стоит даже у скептиков. Своей работой она доказала свою эффективность. ESP самостоятельно определяет: работу какого из колес машины нужно стабилизировать. Это может быть левое или правое, переднее или заднее, одно или несколько колес.

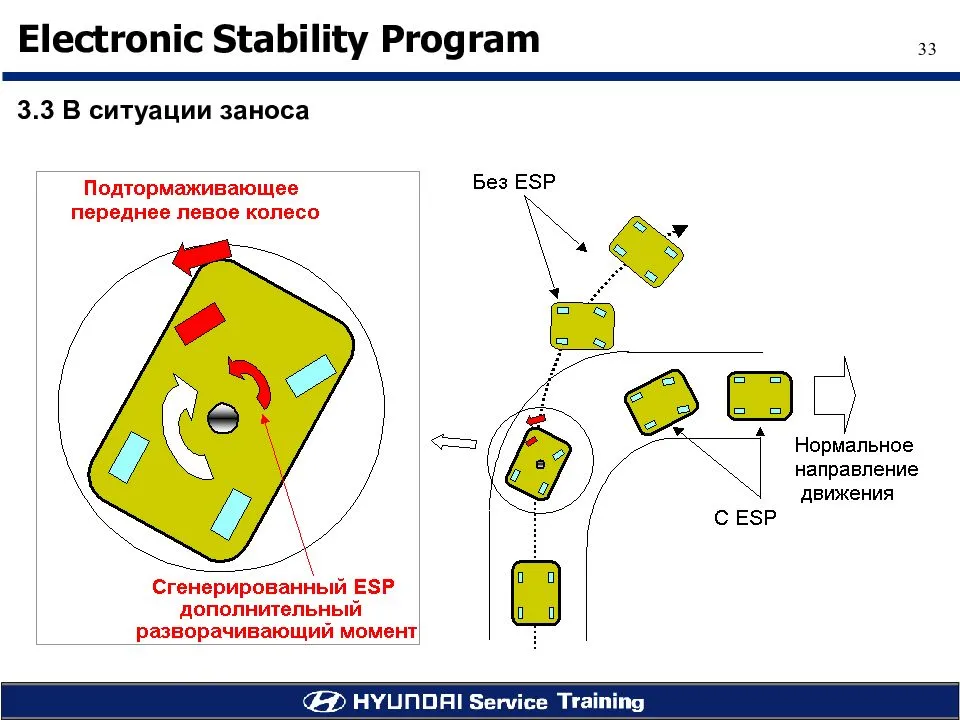

Рассмотрим ситуацию. При прохождении правого поворота из-за большой скорости передние колеса попали в занос. Чтобы выровнять положение, умное устройство притормаживает заднее, ближнее к повороту, колесо, добиваясь попадания в поворотный радиус колес передней оси. В это же время подается команда на снижение оборотов мотора. Если в занос на подобном повороте попала задняя ось авто, то аналогичные действия происходят с передним левым колесом.

Противозаносная система, народное название технического термина, обладает следующим алгоритмом работы:

1. Датчики передают информацию о критическом изменении параметров в электронный блок управления.
2. ЭБУ отправляет команду на то колесо, которое необходимо притормозить.
3. Гидроблок ABS повышает давление жидкости в этой части тормозной системы.
4. Одновременно передается сигнал о снижении подачи горючего, тем самым замедляя движение автомобиля и уменьшая скорость вращения колес.

Комплекс этих мер безопасности позволяет выправить ситуацию, предотвратить занос. Система курсовой устойчивости эффективно работает как с механической КПП, так и «автоматом». В последнем случае оно изменяет режим движения, «заставляет» переключаться АКПП на низшую передачу.

ESP действует в любой фазе движения. Это может быть: торможение, движение накатом, старт и т. д. Ее реакция на появление нестандартной ситуации мгновенная – 20 мс. Система успевает сработать на различной скорости движения автомобиля при любой передаче.

Система курсовой устойчивости ESC

Современный темп жизни стимулирует разработчиков в сфере машиностроения к работе над улучшением показателя безопасности. Благодаря этому и появляются всяческие новинки вспомогательных систем, функциональная задача которых заключается в оказании помощи водителю во избежание опасности. Система курсовой устойчивости esc – достойный представитель этих систем.

Её название на автотранспорте различных марок отличается, однако, предназначение систем курсовой устойчивости одно.

Его смысл заключается в том, чтобы обеспечить транспортному средству сохранность выбранной линии при любых режимах езды: будь то разгон либо торможение, движение по прямой или в повороте.

Система курсовой устойчивости ESC

Наглядная иллюстрация работы

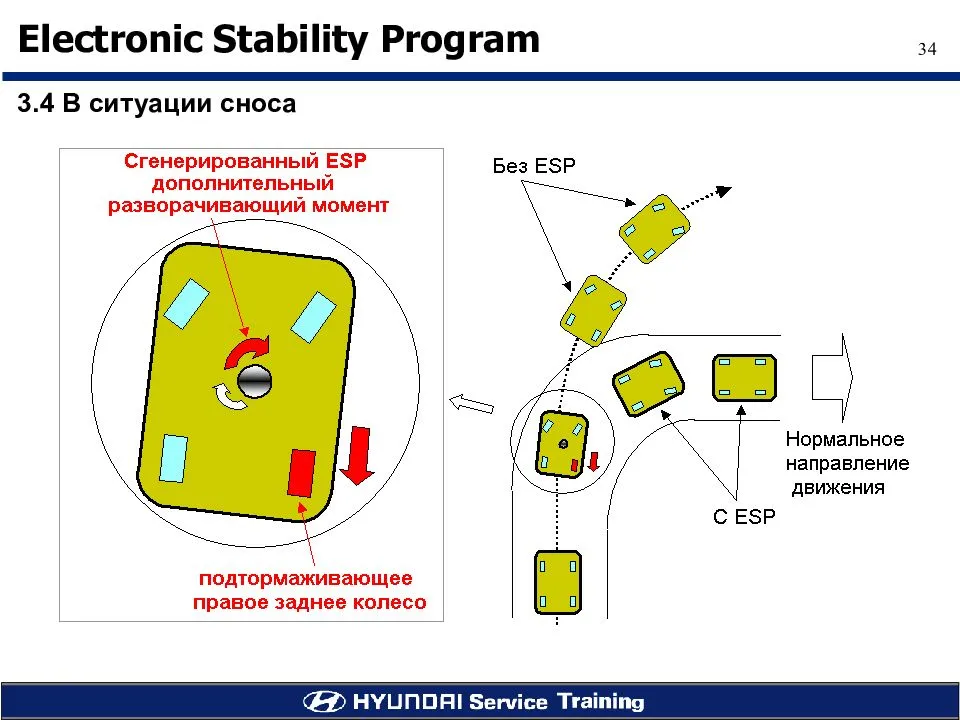

Механизм работы концепции курсовой устойчивости ESC может быть проиллюстрирована следующим вариантом: автомобиль входит в поворот на большой скорости, в какой-то миг на песочный участок дороги заносит одну сторону. В таких условиях сила сцепления с дорогой меняется молниеносно, а автомобиль подвергается к заносу или сносу. Именно в этот момент реагирует система курсовой устойчивости: предотвращает уход с траектории благодаря перераспределению крутящего момента между ведущими колесами. Отдельные случаи запускают процесс торможения колес. При условии оснащения транспортного средства активной системой рулевого управления, активируется процесс изменения угла поворота колес.

Принципиальные особенности системы

ESC системы курсовой устойчивости характеризуются непрерывной работой. Сам процесс протекает следующим образом: получение информации от датчиков, анализ действий водителя, вычисление желаемых параметров передвижения авто. К фактическим параметрам, информация о которых поступает от второй группы датчиков, сопоставляются полученные результаты. При несовпадении данных система ESC приравнивает ситуацию к неконтролируемой, и активизирует свою работу.

Типовые вариации стабилизации движения представлены в виде:

• торможения определенных колес;
• изменения крутящего момента мотора;
• изменения поворотного угла передних колес, если на авто имеются системные элементы активного рулевого управления;
• изменения показателя демпфирования амортизаторов, если на машине имеется адаптивная подвеска.

Способы изменения крутящего момента представлены:

• переменой позиции дроссельной заслонки;
• пропуском впрыска горючего или импульса зажигания;
• изменением угла опережения зажигания;
• деактивацией переключения передачи в АКПП;
• перераспределением крутящего момента на осях при полном приводе.

Дополнительные возможности

Система курсовой устойчивости рассматриваемого образца помимо основной функциональной задачи может выполнять и дополнительные:

• Внедорожники характеризуются высоким расположением центра тяжести, которое способствует к опрокидыванию при вхождении в поворот на высокой скорости. Система предотвращения опрокидывания под названием Roll Over Prevention (ROP) и была разработана специально для таких ситуаций.
• Система ESC выполнит функцию предотвращения столкновения если имеется адаптивный круиз-контроль. В реальных условиях сначала водителю подаются звуковые и визуальные сигналы, после их игнорирования срабатывает автоматическое нагнетание давления в тормозной системе.
• При выполнении системой функции стабилизации движения автомобиля предусматривается наличие тягово-сцепного устройства. Его работа заключается в предотвращении рыскания прицепа, реализация которого протекает за счет торможения колес и уменьшения крутящего момента двигателя.
• Функциональная задача повышения продуктивности тормозов при нагреве идеальна в условиях езды по серпантину. При нагреве тормозных колодок она способствует автоматическому повышению давления тормозной системы.
• С удалением влаги с тормозных дисков с легкостью справится система динамической стабилизации. Её запуск проводится на скорости выше 50 км/ч при включенных стеклоочистителях.

Что такое система курсовой устойчивости VSC

В российских источниках эту систему иногда называют системой стабилизации движения. Собственно говоря, оригинальное название – Vehicle Stability Control – более близко именно ко второму варианту. Задача системы – противодействовать силам, вызывающим боковое скольжение машины. В сочетании с работой двух других систем, антиблокировочной ABS и антипробуксовочной TRC, такой комплекс активной безопасности позволяет существенно повысить шансы не потерять управляемость при возникновении ситуаций, требующих от водителя не только мгновенной реакции, но и ясности ума, и наличия соответствующего опыта. Все три компоненты встречаются достаточно редко, поэтому в подобных ситуациях на помощь водителю приходят электронные помощники, которые действуют всегда с одинаковой скоростью, полагаясь на показания ряда датчиков.

Антиблокировочная система задействуется, когда в результате действий водителя (правильных или неправильных – это другой вопрос) происходит блокировка колёс при резком торможении. В условиях скользкой дороги это практически всегда приводит к заносам, и задача ABS – сохранить прямолинейную траекторию ТС.

Задача антипробуксовочной системы несколько иная – предотвратить проскальзывание колёс во время резких ускорений авто, чаще всего – при старте с места.

Система стабилизации движения призвана сохранять управляемость автомобилем при вхождении в повороты, независимо от того, разгоняется транспортное средство, тормозит или двигается с равномерной скоростью.

Статистика свидетельствует, что примерно каждая шестая авария происходит по причине потери управляемости автомобилем, в результате заносов, возникающих при потере контакта шин с дорожным полотном.

Система курсовой устойчивости активизируется в следующих случаях:

• при совершении резких манёвров;
• во время проезда участков с разным качеством покрытия автотрассы;
• при недостаточной/избыточной поворачиваемости автомобиля.

Принцип действия VSC заключается в подтормаживании определённых колёс с целью курсовой стабилизации машины.

Но если ABS и TRC направлены на сохранение устойчивости положения автомобиля относительно его продольной оси, то система VSC предотвращает уход транспортного средства от вертикальной оси, что в автомобильной терминологии называют рысканием. Отметим, что аббревиатура VSC не является единственной в отношении данных систем активной безопасности. В зависимости от производителя, можно встретить и другие названия СКУ – ASMS, DSC, VSA, FDR, ESP. Это, кстати, ещё одно свидетельство того, что данная технология молода и не скована рамками определённых стандартов.

Что это – ESP?

Появление системы обусловлено развитием электронной промышленности, так как ее работа основана на управлении курсовой устойчивости авто подобным блоком. Сейчас прогресс дошел до такого уровня, что установка ESP считается обычным делом для всех автомобилей, в том числе и машин бюджетного сегмента. В первое же время ею могли похвастаться только авто премиального класса.

В разных марках она может называться по-разному: VSC, DSC, ESC и т. д. Каждый завод-изготовитель по-своему трактует название.

Расскажем на примере популярных брендов, как может быть зашифрована система:

• DTSC – в автомобилях «Volvo»;
• ESC – известных азиатских марках «Kia», «Huyndai», «Honda»;
• VSA – японской «Acura»;
• DSC – «BMW», «Jaguar», «Land Rover»;
• VSC – «Toyota»;
• VDC – «Nissan», «Infiniti», «Subaru».

Вне зависимости от аббревиатуры суть ее не меняется. Она следит за выбранным курсом движения автомобиля и предотвращает возможные негативные явления.

Во время движения по дороге возникают факторы, которые могут изменить курс машины. Это:

– перестройка между рядами;

– обгон;

– прохождение поворотов;

– возникновение экстремальных ситуаций.

В этих случаях возрастает вероятность, особенно на мокрой или скользкой дороге, попадания в занос. Это чревато созданием аварийной ситуации, получением травм водителем и пассажирами, серьезными повреждениями машины.

Электронные «мозги» автомобиля при помощи датчиков внимательно следят за изменением направления движения и влияния поперечных сил на транспортное средство. При получении информации, что машина выходит за рамки дозволенных параметров, ЭБУ дает команду на механизмы трансмиссии, которая выравнивает колеса в нужном положении.

Система поддержания курсовойустойчивости

Задача системы поддержания курсовой устойчивости заключается в том, чтобы контролировать поперечную динамику автомобиля и помогать водителю в критических ситуациях — предотвращать срыв автомобиля в занос и боковое скольжение. То есть сохранять курсовую устойчивость, траекторию движения и стабилизировать положение автомобиля в процессе выполнения манёвров, особенно на высокой скорости или на плохом покрытии.

Прообраз данной системы под названием «Управляющее устройство» был запатентован ещё в 1959 году компанией Daimler-Benz, но реально воплотить её удалось лишь в 1994 году.

Сегодня система динамической стабилизации доступна, хотя бы в качестве опции, почти на любом автомобиле.

Современная система поддержания курсовой устойчивости взаимосвязана с АБС и блоком управления двигателем и активно использует их компоненты. По сути, это единая система, работающая комплексно и обеспечивающая целый набор вспомогательных контраварийных мероприятий. Структурно система поддержания курсовой состоит из электронного блока-контроллера, который постоянно обрабатывает сигналы, поступающие с многочисленных датчиков: скорости вращения колёс (используются стандартные датчики антиблокировочной системы тормозов); датчика положения рулевого колеса; датчика давления в тормозной системе.

Но основная информация поступает с двух специальных датчиков: угловой скорости относительно вертикальной оси и поперечного ускорения (иногда это устройство называют G-сенсор). Именно они фиксируют возникновение бокового скольжения на вертикальной оси, определяют его величину и дают дальнейшие распоряжения. В каждый момент времени система поддержания курсовой устойчивости знает, с какой скоростью едет автомобиль, на какой угол повёрнут руль, какие обороты у двигателя, есть ли занос и так далее.

Обрабатывая сигналы с датчиков, контроллер постоянно сравнивает фактическое поведение автомобиля с тем, что заложено в программе. В случае, если поведение автомобиля отличается от расчётного, контроллер понимает это как возникновение опасной ситуации и стремится исправить её.

Вернуть автомобиль на нужный курс система может, давая команду на выборочное подтормаживание одного или нескольких колёс. Какое из них надо замедлить (переднее колесо или заднее, внешнее по отношению к повороту или внутреннее), система определяет сама в зависимости от ситуации.

Притормаживание колёс система осуществляет через гидромодулятор АБС, создающий давление в тормозной системе. Одновременно (или до этого) на блок управления двигателем поступает команда на сокращение подачи топлива и уменьшение, соответственно, крутящего момента на колёсах.

Система работает всегда, в любых режимах движения: при разгоне, торможении, движении накатом. А алгоритм срабатывания системы зависит от каждой конкретной ситуации и типа привода автомобиля. Например, в повороте датчик углового ускорения фиксирует начало заноса задней оси. В этом случае на блок управления двигателем подаётся команда на уменьшение подачи топлива. Если этого оказалось недостаточно, посредством антиблокировочной системы тормозов притормаживается внешнее переднее колесо. И так далее, в соответствии с программой.

Кроме того, в автомобилях, оборудованных автоматической КПП с электронным управлением, система поддержания курсовой устойчивости способна даже корректировать работу трансмиссии, то есть переключаться на более низкую передачу или на «зимний» режим, если он предусмотрен.

Способы передачи ответственных команд
Диспетчерское управление движением поездов сохраняется при любом состоянии комплекса устройств ДЦ. Однако при некоторых отказах в устройствах ЭЦ или АБ, контролирующих условия безопасности движения поездов, возникает необходимость в передаче по телемеханическому каналу ответственных приказов, услов …

Схема старта ракеты-ностеля из самолета с помощью катапульты
В этой схеме для выбраывания ракеты – носителя из самолета используется катапульта. Катапульта устанавливается на направляющие. Направляющие крепятся к опрной ферме. Ферма устанавливается на гидрокомпенсаторы. Катапульта разгоняет ракету – носитель с помощью двух газовых силовых цилиндров. Двигател …

Показатели производительности труда
На газоструйную установку на базе КрАЗ-6437 в смену выделяется три тысячи килограммов керосина марки ТС-1: Время работы установки в смену находим по формуле: Т=М/g (4.9) где: Т – время работ установки в смену, мин; М – масса топлива, выданного на смену, кг; g – расход топлива, кг/мин. Т=3000/15=200 …

Что такое ESP

На скользкой дороге машина ведет себя часто непредсказуемым образом. Не всегда даже опытный водитель способен своевременно реагировать на внешние негативные факторы. Транспорт способен уйти в занос. Далее он теряет контроль и снижается уровень его маневренности. Обеспечить устойчивость на трассе в подобном случае помогает ЕСП.

Основной задачей системы является создание условий для того, чтобы авто ехало туда, куда повернут руль. Занос при этом исключается. В работе модуля используется множество датчиков. В их задачу входит отслеживание направления перемещения ТС исходя из положения руля и степени нажатия на педаль газа. Также блок управления обрабатывает полученные данные, касающиеся боковых ускорений и текущей ориентации возможного заноса.

Курсовая устойчивость помогает водителю во время случайной неординарной ситуации, так как работает ESP в автомобиле, держа под контролем динамику машины. Блокируется не только уход в занос, но и не допускаются боковые скольжения. Фактически система способствует выдерживанию установленного водителем курса, сохраняет траекторию текущего заданного маршрута и способствует стабилизации авто во время выполнения любого маневра.

ЕСП является актуальной для дорог с плохим покрытием, где риск ухода в неуправляемость существенно повышается. Зачастую ее именно так и называют – «противозаносная».

Для чего нужна система ESP

ЕСП необходима для удерживания траектории движения автомобиля в экстремальных ситуациях. Это может быть неожиданный занос транспортного средства, резкое торможение или сход с поставленного пути. К примеру, в снежную пору автомобиль теряет сцепление с трассой и уходит в занос. Если он оснащен данной системой, то траектория автоматически начнет выравниваться, а скорость снижаться. Без ЕСП водителю остается выравнивать ее самостоятельно.

С контролем курсовой устойчивости сложнее сбить автомобиль с траектории. Как бы водитель не пытался спровоцировать занос, ЕСП будет препятствовать этому всеми силами, обеспечивая безопасное передвижение.

70 % аварий возникает из-за заноса транспортного средства. ЕСП предотвращает вероятность заноса на 80 %. Прохождение теста «на лося», когда автомобиль на скорости объезжает внезапно возникнувшее препятствие, показало – с ESP максимальная скорость объезда увеличивается на 10 %.

ESP — высшая ступень активной безопасности. В данной системе объединены следующие:

• ABS (для торможения);
• ASR (контроль пробуксовки колес);
• EBD (неравномерное распределение тормозного усилия);
• VSC (устойчивость автомобиля);
• VSA (стабилизация автомобиля).

ЕСП сработает не только во время заноса. Эта система помогает водителю в случае резких торможений, спуска с горы, крутых поворотов и т. д.

Принцип работы

Система ESP – это активная система безопасности транспортного средства, которая автоматически включается при возможности появления заноса или потери управления контролем. В компьютер системы поступают данные с нескольких датчиков (поперечного ускорения, вращения колёс, положение руля, положения педали газа и тормоза, состояния тормозной системы и угловой скорости движения).

ESP работает настолько быстро, что она за 20 миллисекунд она сможет определить, какое колесо надо тормознуть, на сколько снизить обороты мотора чтобы выровнять автомобиль в опасной ситуации.

Работа ЕСП основана на активизации торможения и снижения крутящего момента мотора с целью не допустить заноса автомобиля.

Какие команды могут поступать при той или иной ситуации на дороге:

• Притормаживание одного или всех колёс. Это поможет предотвратить занос, либо поможет увеличить поворотный радиус при высокой скорости. Также ESP в определённой ситуации может снизить тормозное усилие, даже если испуганная блондинка будет со всей силы давить все педали подряд.
• Подключение к блоку управления двигателя с целью отключения его цилиндров, чтобы снизить его обороты (крутящий момент), вплоть до полного отключения педали газа.
• Регулирование поворота передних колёс.
• В автомобилях с адаптивной подвеской влияет на уровень её демпфирования (степень амортизации пружин).
• Регулировка автоматической коробки передач с целью изменения передачи.
• Если проблема при управлении появилась в результате работающего круиз-контроля, то он будет действовать вместе с ESP и другими системами, выравнивая движение автомобиля.

По статистике, применение этой умной системы позволило снизить аварии на 30%. Ведь электроника думает гораздо быстрее, чем человек, который может сильно уставшим или неопытным. Система управления опрашивает все датчики вплоть до 30 раз в секунду!

Несмотря на то, что это очень продвинутая система безопасности, но она не может видеть реальную ширину дорожного полотна, а также точно рассчитать траекторию движения машины, которая будет наиболее безопасна. Отсюда следует, что водителю надо самому направлять автомобиль в нужном направлении, а ESP обеспечит стабильность и управляемость.

Противозаносная система может работать при любой скорости движения и режиме работы автомобиля (накатом, торможении, ускорении).

На повороте ESP следит за траекторией движения, которая должна быть при положении рулевого колеса. Если появятся отклонения, то система стабилизации будет снижать обороты мотора, притормаживать, чтобы быстрее возвратить транспортное средство к прежней траектории. Особенно полезна ESP на обледенелой или мокрой дороге.

Видео: ESP. Что может и как работает

Например, на очень высокой скорости при повороте начался занос автомобиля. Если водитель станет тормозить, то машину может развернуть. Если он не будет нажимать на тормоз, то есть шанс слететь с дороги в кювет. Активная антизаносная система моментально определит, какие колёса надо притормозить или на сколько надо уменьшить подачу топлива, чтобы выровнять траекторию движения. Согласитесь, это мегаполезная штука в критичных ситуациях. Вы просто крутите руль, а система стабилизации сама думает, как лучше вписаться даже в крутой поворот.

Что ещё есть полезного в системе ESP?

1. Функция блокировки дифференциала, что позволяет передавать крутящий момент именно на то колесо, чтобы выровнять автомобиль. Дифференциал должен иметь электронную начинку. Это такое устройство, которое передаёт разные крутящие моменты на каждый потребитель.
2. Помощь водителю держать рулевое колесо в нужном положении. Особенно это полезно в колее.
3. Подруливание задними колёсами. Главное, чтобы эта функция уже была установлена на автомобиль.

Рассмотрим работу ESP на реальных примерах.
