Как определить, что муфта вышла из строя

С обгонным элементом, по мнению некоторых экспертов, ресурс вырос примерно в 5 — 6 раз. Ушла вибрация (связанная с ослабление ремня), инерционная нагрузка на другие элементы в системе, стало заметно меньше шума. Одни плюсы!

Но стоит помнить что муфта не бесконечная, она как любой другой подшипник изнашивается и как правило ее сразу «клинит».

Чем чревато если ее заклинит? ДА собственно ременная передача превращается в обычную, как было лет так 20 – 30 назад, то есть нет нивелирования инерции, проскальзывания, ИНОС ремня увеличивается в разы. А если он у вас уже итак изношен (ведь зачастую пробег больше 100 тысяч), то есть очень быстро порвет. Кстати быстро умрет и его «натяжитель».

Первые признаки это:

Ременная передача начинает прыгать. То есть если раньше все было ровно, то сейчас ее просто «колбасит», это не с чем не перепутать.
Зачастую с утра начинается пронзительный свист или писк.
Появляются щелчки «натяжителя»

После того как снимете проверка такая, стопорим якорь (можно сделать отверткой через верхнюю крышку). В одну сторону она вращаться не должна (стопор отверткой), а вот в другую должна легко вращаться. Если такого не происходит, вышла из строя. Смотрим подробное видео.

Однако есть и другая, менее распространенная поломка – когда муфта «не стопорится», а всегда крутится в обе стороны, то есть она практически не связывает якорь и внешнюю обойму. В этом случае диагностика намного сложнее, только при съеме генератора. Понять что дело именно в этом узле крайне сложно, но косвенной причиной будет недозаряд аккумулятора либо мерцание значка АКБ на панели приборов.

Если не сменить обгонный элемент? У вас так и будет рвать ремень через очень короткий промежуток времени, ведь якоря современных генераторов достаточно массивные. По утрам так и будет свист, будут проявляться непонятные вибрации.

Способ регулировки зажигания по стробоскопу

Прежде чем приступать к процедуре настройки, необходимо прогреть двигатель до достижения оптимальной рабочей температуры. Затем подключить прибор к сети грузовика и выполнить действия:

вывернуть гайку на крышке распределителя;
удалить или заглушить шланг вакуумного регулятора от распределителя (если он есть);
снизить обороты двигателя до минимума и осветить с помощью прибора метки. Если установка зажигания выполнена верно, подвижная метка должна совпасть с неподвижной;
произвести регулировку при несовпадении меток: заглушить агрегат, ослабить крепеж распределителя, провернуть его корпус на нужную величину;
выполнить повторную проверку с помощью прибора;
в случае успеха закрепить фиксирующую гайку на корпусе.

Зачем нужна и как работает

Этот механизм называется — обгонной муфтой. Устанавливается на шкив генератора, имеет не большой корпус (есть очень компактные модели).

Конструкция и принцип работы очень прост, есть две обоймы внешняя и внутренняя:

Внешняя — находятся в зацеплении со шкивом
Внутренняя – находится в зацеплении с якорем (валом) генератора

Между двумя этими обоймами располагается слой из нескольких «уровней» специальных роликов. Один — это слой игольчатых подшипников, другой – это специальные профилированные фигуры, которые «катаются» по своей обойме – выполняют роль стопорного устройства.

Собственная основная рабочая нагрузка идет именно на «стопорные ролики». Когда в момент воспламенения топлива в цилиндрах коленвал начинает разгонять внешнюю обойму, то эти стопорные элементы – ЗАМЫКАЮТСЯ, тем самым связывая внешнюю и внутреннюю часть, то есть начинает раскручиваться и якорь генератора.

НО после того как в цилиндрах мотора нет ВОСПЛАМЕНЕНИЯ, а происходит сжатие или отвод отработанных газов, тогда КОЛЕНВАЛ как бы притормаживается, внутренняя обойма (которая связана с якорем), начинает обгонять внешнюю (связь с ремнем). В этот момент стопорные элементы – ЛИБО ПОГРУЖАЮТСЯ В СПЕЦИАЛЬНЫЕ КАНАВКИ, ЛИБО ПОВОРАЧИВАЮТСЯ БОКОМ, КОТОРЫЙ КРУГЛЫЙ, ОН НЕ ОСТАНАВЛИВАЕТ ОБОЙМЫ. Они разъединяются, то есть как бы верхняя и внутренняя обоймы вращаются отдельно друг от друга.

Посмотрите полезное видео, оно полностью вам объяснит этот принцип.

Тем самым, нет губительного влияния инерции, проскальзывания ремня, и прочих негативных моментов. Обгонная муфта РЕАЛЬНО уберегает ременную передачу, и НАМНОГО продлевает ресурс.

Глухие муфты

Глухими (жесткими) называют муфты, предназначенные для жесткого постоянного соединения соосных валов. Это наиболее простые по конструкции устройства для соединения валов, и, соответственно, наиболее дешевы в изготовлении. Однако глухие муфты обладают существенным недостатком — соединяемые валы должны быть в высокой степени соосными, без перекосов и угловых смещений, иначе ресурс муфты, а также деталей соединяемых узлов и механизмов, в том числе опор, значительно уменьшается, а соединение начинает передавать вибрации, толчки и удары.
Из различных видов глухих муфт наибольшее распространение получили втулочные и фланцевые.

***

Втулочная муфта

Втулочная муфта (рис. 1) представляет собой обычную втулку, насаживаемую на цилиндрические концы соединяемых валов. Такие муфты имеют простую конструкцию, малые габаритные размеры по диаметру и низкую стоимость.
Однако такие муфты имеют множество недостатков — они не допускают несоосности или перекоса соединяемых валов, неудобны в монтаже, поскольку сборка соединения сопровождается значительным осевым перемещением соединяемых механизмов. Конечно же, как и все глухие муфты, втулочная муфта не способна поглощать динамические перегрузки и возмущения, возникающие при работе машины, негативно влияя на долговечность деталей и подшипников.
Втулочные муфты применяют для передачи вращающих моментов от 32 до 12500 Нм, для валов диаметром от 18 до 105 мм.
Чаще всего в качестве материала втулки используют сталь Ст45.

***

Фланцевая муфта

Фланцевые муфты состоят из двух полумуфт с фланцами, стягиваемыми болтами, одна половина которых для обеспечения соосности полумуфт установлена без зазора в отверстия фланца (рис. 2, а), а вторая (рис. 2, б) – с зазором. Фланцевыми муфтами часто соединяют отдельные части валопровода в один вал, работающий как целый.
Чтобы такой составной вал оставался прямолинейным, необходима строгая соосность его частей и перпендикулярность торцовых поверхностей полумуфт к осям валов. В противном случае неизбежен изгиб вала, его биение и появление дополнительных нагрузок на опоры. При монтаже фланцевых полумуфт радиальная несосность валов не должна превышать 0,05 мм.
Полумуфты имеют два исполнения – для соединения валов с цилиндрическими и коническими концами.

Фланцевые муфты просты по конструкции, облегчают монтаж узлов и механизмов. Их применяют при передаче вращающих моментов от 8 до 40000 Нм при диаметрах валов от 11 до 250 мм.
Материал полумуфт – стали марок 40 или 35Л, чугун марки СЧ20 и др.
Допускаемая окружная скорость чугунных муфт – до 35 м/с, стальных – до 70 м/с.
Фланцевые муфты подбираются по стандарту. При конструировании фланцевого муфтового соединения выполняют расчет болтов на прочность.

***

Для сглаживания инерции

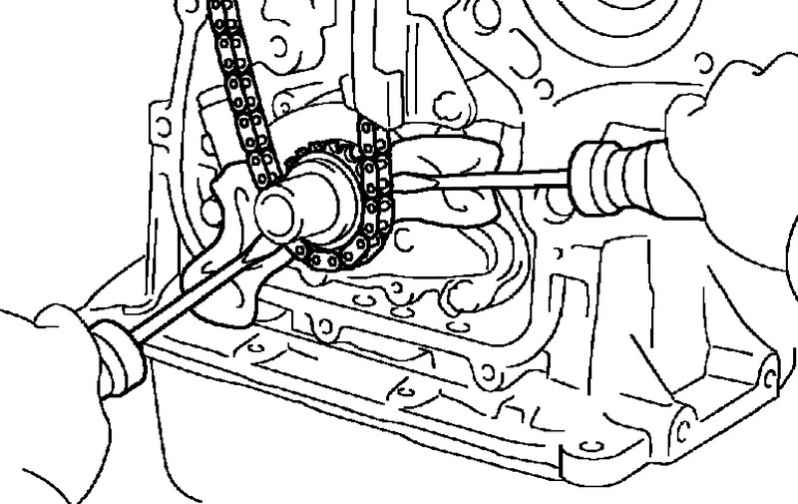

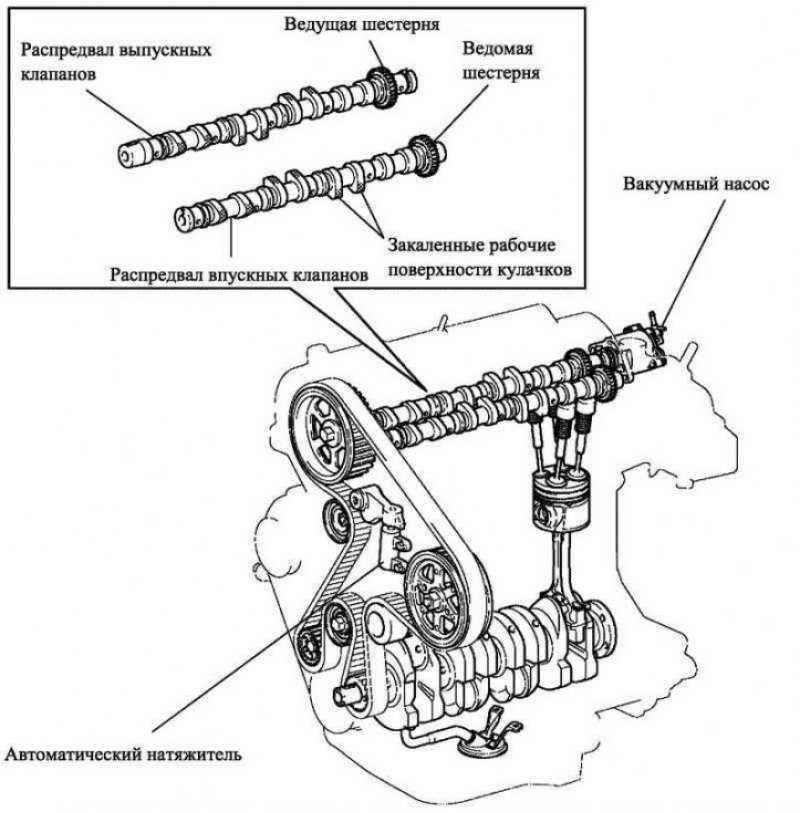

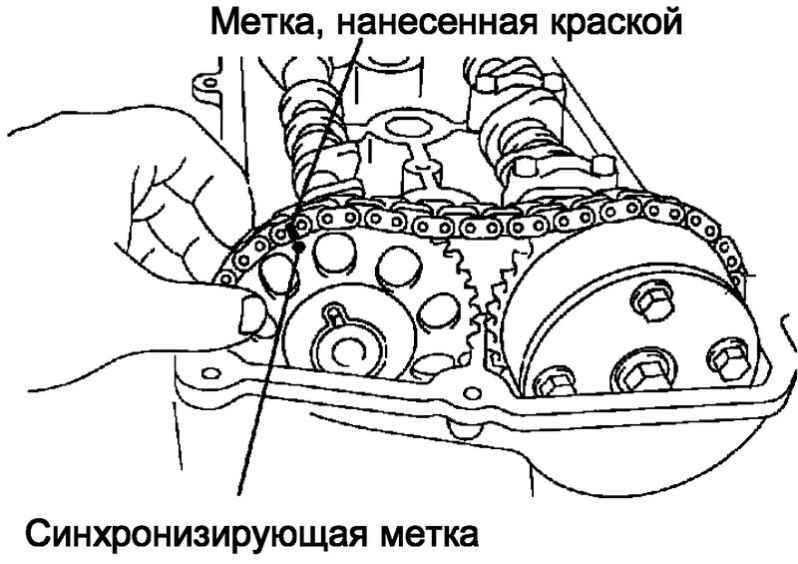

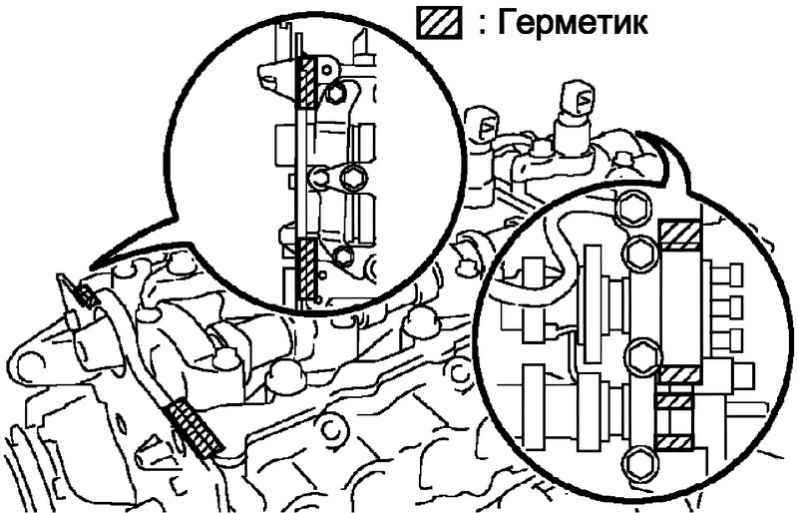

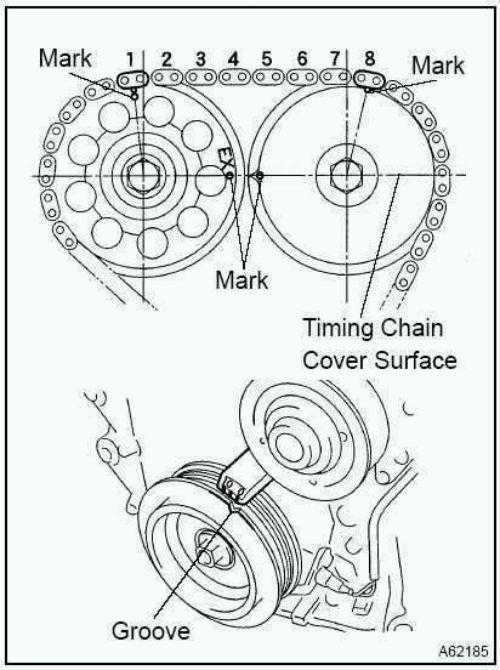

Крутящий момент от двигателя передается импульсами, когда в цилиндрах совершается сгорание, а оно происходит, как известно, только один раз за каждые два оборота коленвала. Из-за этого скорость вращения коленвала непостоянна. Приводимые ремнем детали, раскрутившись, из-за инерции не способны вращаться синхронно с угловой скоростью коленвала. То есть, валы приводимого навесного оборудования то отстают от скорости вращения коленвала, то опережают ее. Добавим сюда же режимы запуска и остановки, разгона и торможения, и становится понятно, откуда возникает проскальзывание и рывки, из-за которых приводной ремень растягивается, изнашивается и, наконец, разрывается окончательно. Разумеется, посторонние рывки на себе испытывает и ремень ГРМ, и цепь ГРМ (в зависимости от того, какой привод используется). Правда, эти приводные механизмы гораздо прочнее и более выносливы. Все-таки, они призваны жестко связывать коленвал и распредвалы ДВС. Однако инженеры посчитали, что и их не мешает защитить от посторонних импульсов, генерируемых асинхронно вращающимися валами (и шкивами) навесного оборудования.

Тем более что с ходом времени автомобили обрастали новым дополнительным оборудованием. Необходимо учесть, что привод новых агрегатов доверили ремню генератора и, кроме того, увеличилось количество бортовых потребителей электроэнергии, из-за которых сам генератор пришлось увеличивать в размерах и делать его якорь более массивным. Когда увеличились моменты инерции, сократился срок службы ремней генератора. Разумеется, происходившее никого не устраивало. В качестве решения проблемы был разработан узел, призванный увеличить долговечность ремней.

Называется этот узел обгонной муфтой, и ее интегрировали в шкив генератора. У муфты две обоймы: наружная связана со шкивом, внутренняя – с валом якоря генератора. Между обоймами расположено несколько рядов роликов. Одни исполняют роль игольчатых подшипников, другие, перекатывающиеся по профилированной части поверхности внутренней обоймы, – роль стопорного устройства.

Принцип работы обгонной муфты такой же, как у бендикса стартера. Когда в моменты сгорания в цилиндрах шкив разгоняет якорь генератора, стопорные ролики, перекатившись к вершинам выступов, «замыкают» наружную и внутреннюю обоймы муфты между собой, крутящий момент передается на якорь. Но если сгорания нет и в цилиндрах происходит сжатие, притормаживающее вращение коленвала, внутренняя обойма муфты начинает обгонять наружную, ролики перемещаются во впадины рабочей поверхности внутренней обоймы, обоймы разъединяются. Шкив и якорь при этом вращаются независимо друг от друга, чем исключается негативное влияние инерции якоря на ремень генератора.

Преимущества и недостатки

автоматическое включение и отключение механизма (муфта не нуждается в наличии приводов управления)Обгонная муфта имеет следующие преимущества:

с помощью механизмов свободного хода упрощаются конструкции узлов и агрегатов машины
простота конструкции

Отметим, что обгонная муфта с храповым механизмом более надежна, чем устройство с роликами. При этом храповый механизм является ремонтопригодным, в отличие от механизма с роликами. Попытки починить роликовую обгонную муфту – это пустая трата времени, так как она является неразборным узлом. Обычно при ее поломке устанавливается новая аналогичная деталь. При монтаже новой роликовой муфты нельзя применять ударные инструменты, так как механизм может заклинить.

Обгонная муфта не лишена недостатков. Минусы роликового механизма свободного хода следующие:

невозможность регулирования
строгая соосность валов
повышенная точность изготовления

Обгонная муфта с храповым механизмом имеет следующие недостатки:

главный недостаток – удар при зацеплении собачки с зубьями. Из-за этого такой тип механизма свободного хода не может быть применен в узлах, работающих с большими скоростями, или в случаях, когда требуется большая частота включений
храповый механизм вращается с характерным шумом. Отметим, что сейчас имеются механизмы, в которых собачка при движении по часовой стрелке не задевает храповое колесо и, соответственно, не издает шума
из-за больших нагрузок зубья храпового колеса стираются, после чего обгонная муфта выходит из строя

Каким образом можно проводить регулировку?

Придерживайтесь следующей последовательности действий:

найдите нужную отметку, которая размещена на муфте у топливного насоса, зафиксируйте деталь отметкой вверх;
поверните двигатель таким образом, чтобы на шкале оказалось значение 20 градусов;
ослабьте соединение болтов, которое предварительно было зафиксировано на муфте, после чего поверните ее так, чтобы положение соответствовало позиции позднего зажигания;
трубку, которая подает топливо к цилиндру номер 1, отверните в сторону;
сделать так, чтобы все детали были чистыми, без грязи;
начинайте вращать муфту таким образом, чтобы в выемке, которая размещена на первичном цилиндре, стали заметны следы топлива;
после этого можно закрутить болтовые крепежи на муфте.

Зажигание ЯМЗ

Урал лесовоз Ямз

—238 . Наконец то собрал двигатель. Как регулировать клапана, по одному или по два цилиндра?

Мастер советует:

Моментоскоп рекомендуется сделать самостоятельно из нескольких трубок. Одна (первая) трубка будет надеваться на топливоотвод, скрученный с форсунки первого цилиндра. Другая (последняя) трубка (прозрачная, имеющая около полутора миллиметров внутренний диаметр) будет размещаться в вертикальном положении.
Нельзя допускать из трубок протечек. Необходимо тщательно контролировать, чтобы трубки были плотно надеты.
Необходимо солярку накачать, чтобы она была видна в прозрачной трубке. Выполняется это вращением одного из валов. Сами выбирайте, какой именно это будет вал.
Как выполните все вышесказанное, посмотрите на метки, которые нанесены на маховик. Зажигание , или начало впрыска топлива, обозначает одна из этих меток, другая – ВМТ первого цилиндра.
Нужно заметить небольшой подъем по трубке солярки во время проворачивания вала. Подъем должен произойти непосредственно перед подходом к ВМТ первого поршня. Собственно, это и будет впрыск. Вал необходимо вращать очень медленно в месте подъема топлива.
На скользящих креплениях ТНВД нужно повернуть так, чтобы впрыск топлива соответствовал метке впрыска, расположенной на маховике. Вот и все.

Установка угла опережения

Искомая величина опережения находится рядом с особой отметкой. Муфта опережения впрыска топлива ЯМЗ 236 является местом нанесения этой риски. Нормальное значение равняется 20 или 18 пунктам. Сам угол топливной массы определяется по первичному цилиндру.

Контроль осуществляется с помощью обычного насоса. Так, им прорабатывают систему питания автомобильного двигателя, в обязательном порядке предварительно приоткрыв клапаны, сквозь которые из двигателя уходит воздух. После того, как воздушные массы вышли без остатка, пробки заворачивают. Далее следует подсоединить прибор моментоскоп к штуцерам специальной секции от топливного насоса. Перед проведением процедуры необходимо снять ТНВД цилиндра ямз 236.

Читать также: Мазда демио размеры кузова

Регулирование опережения производится таким образом:

скобу от рабочего силового аппарата переводят в рабочее состояние;
сливают из стеклянного сосуда все топливо до момента, когда объем жидкости будет достигать отметки в средней части трубки;
осторожно поворачивают коленвал.

Все движения нужно совершать строго по направлению кручения. Текущее расположение мениска в трубке необходимо постоянно наблюдать и контролировать. Резкий его подъем сигнализирует о начале пуска топлива определенной секцией. Линия, нанесенная на шкив, должна быть противоположной линии с числовыми метками. Процедура постановки угла требует особой точности до 1 значения.

Советы специалистов

Моментоскоп лучше всего сделать своими руками, чтобы прибор идеально подошел к двигателю. Создать устройство можно из нескольких трубок. При работе необходимо следить за плотностью постановки трубок и не допускать протечек.

Еще один важный момент – процесс накачивания солярки до момента появления в зоне видимости трубки. Накачивание производится путем вращения вала. Подъем топливной массы будет заметен во время прокручивания вала перед непосредственным подходом к элементам первого поршня

Вращение вала важно производить плавно и очень медленно

При скользких креплениях ТНВД ЯМЗ 236 м2 важно поворачивать таким образом, чтобы впрыск топливной массы соответствовал обозначению впрыска на маховике. голоса

Рейтинг статьи

голоса

Рейтинг статьи

Регулировка зажигания

Для проведения регулировки в конструкции картера маховика есть два специальных люка. На корпусе детали обозначены значения углов. При этом нижняя графа выражает значения в цифрах, а боковая графа – буквами.

Вращение коленчатого вала производится только по направлению часовой стрелки. Взгляд направлен со стороны вентилятора. Вращение можно производить с помощью ключа, зацепленного за болтовое соединение. Крышка картерного люка должна быть демонтирована.

Во время процесса совмещения меток буква «А», нанесенная на торцевой части муфты, должна совместиться с меткой «Б» на нижнем указателе. Если соединения не произошло, то необходимо осуществить точную настройку деталей.

Сцепные муфты

В приводных устройствах, часто включаемых и выключаемых, с переменным режимом работы, например в трансмиссиях тракторов и автомобилей, в передачах к металлообрабатывающим станкам, конвейерам, транспортерам и другим машинам, устанавливают управляемые сцепные муфты. Их конструктивное оформление отличается большим разнообразием, но применяют главным образом муфты сцепные кулачковые и фрикционные.

2.1. Кулачковые сцепные муфты

Наиболее простая конструкция муфты с прямоугольным профилем кулачков показана на рис. 8, а; соотношение размеров ее таково: наружный диаметр D ≈ 2,5d; длина ступицы неподвижной полумуфты l 1 ≈ 1,5d, то же подвижной l2 ≈ (2…2,5)d; осевой зазор е ≈ 5…10 мм; число кулачков z=3…5; высота кулачка h ≈ (0,3…0,5)d. Полумуфты должны строго центрироваться на валах, для точности расположения которых служит втулка в одной из полумуфт.

Эти муфты применяют для передачи значительных моментов, включение их возможно лишь при весьма малой относительной угловой скорости (порядка 1 рад/с) или же лучше при полной остановке механизма.

Муфты с треугольными и трапецеидальными кулачками допускают включение на ходу при разности окружных скоростей на среднем диаметре до 0,8 м/с:

треугольный профиль с углом α=30…40° пригоден для легких передач с небольшим значением Т_ном, так как при значительных нагрузках кулачки сминаются и изнашиваются за сравнительно короткий срок; число кулачков z≤60, что обеспечивает плавность включения;
трапецеидальный профиль считают оптимальным для средненагруженных муфт; угол α ≈ 3…10°, число кулачковz=5…12, высота кулачка h ≈ 0,1Dc; ширина кулачка в радиальном направлении b~(1,5…2)h.

На рис. 8, б представлены профили кулачков. Твердость рабочих поверхностей 50…60 HRC.

Рис. 8. Муфта сцепная (а) и применяемые формы кулачков (б)

2.2. Фрикционные сцепные муфты

Фрикционные муфты обеспечивают плавное безударное включение, так как в момент включения нагрузка возрастает с ростом тормозящего эффекта между дисками. Муфта передает вращающий момент за счет сил трения, создаваемых на трущихся поверхностях сцепляющихся звеньев муфты. Давление на трущиеся детали создается с помощью механизмов включения различного вида, которыми можно управлять режимом работы муфты. Наибольшее распространение получили пружинно-рычажные механизмы; для дистанционного управления муфтой удобны гидравлические, пневматические или электромагнитные устройства. Муфты работают как со смазкой, так и без нее.

Дисковая муфта с одной парой поверхностей трения (рис. 9) приводится в рабочее положение прижимной силой F_пp.

При малых вращающих моментах, передаваемых муфтой, оба диска изготовляют из металла; при больших моментах один из дисков облицовывают фрикционным материалом, что позволяет увеличить трение рабочих поверхностей и, следовательно, уменьшить силу прижатия F_пp.

Рис. 9. Фрикционная сцепная муфта

Многодисковая муфта. Для уменьшения силы Fпp и габаритных размеров муфты применяют конструкции не с одной, а со многими парами поверхностей трения – многодисковые муфты (рис. 10).

Рис. 10. Многодисковая муфта

В этих муфтах имеются две группы дисков: внутренние 2 и наружные 3. Наружные диски с D1 соединены с полумуфтой 1, а внутренние c D – с полумуфтой 5 посредством подвижного шлицевого соединения. Правый крайний внутренний диск опирается на регулировочные гайки 4; на левый крайний диск действуют силы нажатия от механизма управления. При этом сила нажатия будет передаваться на все поверхности трения.

Число ведущих дисков выбирают не более 11, так как действие прижимной силы Fпp на последние диски постепенно уменьшается вследствие трения выступов дисков в пазах полумуфт. Толщину стальных дисков принимают 1,5…2,5 мм для муфт со смазкой и 2,5…5 мм – для муфт без смазки. Зазор между дисками выключенной муфты – от 0,2 до 1 мм в зависимости от материала поверхностей трения. Все диски в муфте должны быть параллельными и соосными во избежание их местного повышенного изнашивания и нагрева.

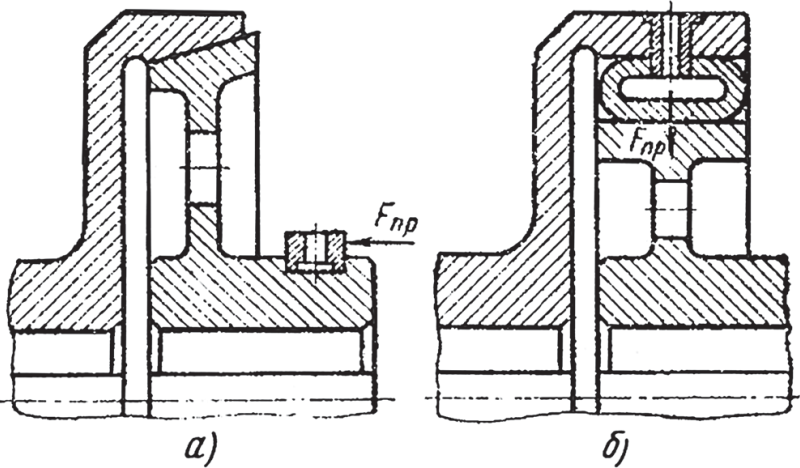

Фрикционные сцепные муфты по форме рабочей поверхности могут быть конусные (рис. 11, а), цилиндрические с пневматическими или гидравлическими шинами (рис. 11, б), колодочные и ленточные, порошковые электромагнитные – когда между полумуфтами в корпусе помещается железный порошок. В зависимости от степени намагничивания порошка в муфте изменяется передаваемый крутящий момент.

Рис. 11. Фрикционные сцепные муфты

Угол α конусной части муфты, соединяющей полумуфты во избежание заклинивания, должен быть больше угла трения ; для чугунных муфт обычно принимают α=8…15°.
