Двигатель змз 405: характеристики, ремонт и тюнинг

Основные особенности ДВС ЗМЗ 406

Силовой агрегат 406 модели, Заволжского завода, выпускающего автомобильные моторы, смело можно назвать пионером отечественного моторостроения. Именно на двигателе ЗМЗ 406, впервые использовались некоторые передовые технологии лидеров мирового машиностроения. Но обо всём этом по порядку.

Блок цилиндров

Блок цилиндров ДВС отлит из особо прочного чугуна. Из-за этого общая масса изделия увеличилась, зато нет необходимости использовать сменные гильзы (цилиндры). Так же, в пользу чугуна, как материала изделия можно отнести особую жёсткость и прочность конструкции.

Система DOHC

Впервые в отечественном моторостроении, в системе газораспределения двигателя используется система DOHC. Где имеется два вала верхнего расположения. Один вал имеет восемь клапанов и отвечает за впуск горючей смеси. Второй вал с восьмью клапанами отвечает за выпуск отработанных газов.

Головка блока цилиндров

В итоге каждый отдельный цилиндр имеет два клапана на выпуск, и два на впуск. ЗМЗ 406, был первым отечественным силовым агрегатом, на который устанавливалась шестнадцати клапанная ГБЦ. Увеличенное вдвое количество клапанов, по сравнению с предыдущими моторами, повышает возможность продувки камеры сгорания, во время выпуска выхлопных газов. А во время наполнения цилиндров горючей смесью умножается коэффициент наполняемости.

Клапана ГБЦ на данном движке обустроены гидротолкателями. Этот механизм применяется первый раз в отечественном моторостроении. Гидравлические толкатели, производят автоматическую регулировку тепловых зазоров в клапанах, тем самым исключая периодическую, ручную регулировку клапанов.

Привод ГРМ

Привод ГРМ здесь цепной. Ресурс цепи по заявкам производителей 200 тыс., км. Известны случаи службы цепи в период 500 тыс., км. Но бывали случаи, когда цепь ГРМ рвалась менее чем через 100 тыс., км. Поэтому нужно осматривать цепь ГРМ на предмет механического износа и повреждений после пробега в 70 тыс., км. Однако если цепь порвётся больших повреждений не будит, 406 мотор клапана не гнёт. Привод ГРМ двухступенчатый, от звёздочки коленвала приводиться в работу первый вал распределения горючей смеси, а от него приводиться в работу вал отвечающий за выпуск выхлопных газов.

Так же, именно на ЗМЗ 406 впервые в российском моторостроении использовался гидронатяжитель цепи. В его функции входит поддержание оптимального напряжения, для привода ГРМ. Впоследствии данное новшество прописалось на многих силовых агрегатах.

Другие особенности

Особенностью данного мотора является малый ход поршня 86 мм., по сравнению с диаметром цилиндра в 92 миллиметра. Такая конструкция поспособствовала повышению степени сжатия. Степень сжатия ЗМЗ 406 составляет 9.3:1. Такой подход способствует росту КПД силового агрегата.

Так же, новшеством на движке ЗАЗ 406 является применение инжекторный системы питания и применение электронной системы, управляющей впрыском топлива и бесконтактной системой зажигания

Особенности конструкции

Официально двигатель ЗМЗ 406 стал третьим после 24Д и 402 в линейке силовых приводов Заволжского завода. Получил микропроцессорное зажигание, схему газораспределения DOCH с двухступенчатым цепным приводом.

Разработчиками по-прежнему использована рядная схема двигателя с 4 цилиндрами, но распредвалов стало два, они расположены сверху, внутри ГБЦ. Степень сжатия ДВС увеличена проектировщиками завода до 9,3 в базовой версии 4062.10 за счет центрального расположения свечи внутри камеры сгорания.

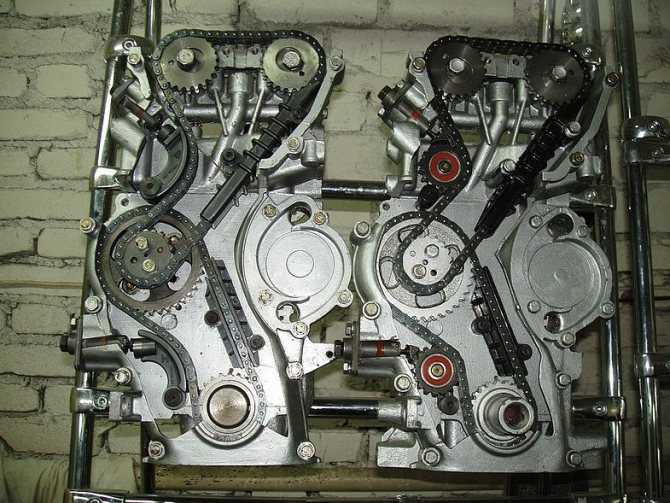

Конструкция газораспределительного механизма

Натяжитель цепи ГРМ

Натяжители цепи автоматические, двойного действия – предварительный натяг пружиной, во время работы гидравликой. Степень очистки масла увеличена путем установки полнопоточного одноразового фильтра. Для навесного оборудования предусмотрен отдельный клиноременный привод. Прошивка ЭБУ соответствует версиям СОАТЭ, ИТЭЛМА VS5.6, МИКАС 5.4 или 7.1

Газель и Соболь с двигателем ЗМЗ-40524 Евро-3, руководство по обслуживанию и ремонту двигателя, его систем, электрооборудования.

Двигатель ЗМЗ-40524.10 Евро-3 бензиновый, четырехцилиндровый, четырехтактный, рядный, с комплексной микропроцессорной системой управления впрыском топлива, зажиганием и впуском воздуха. Двигатель ЗМЗ-40524.10 разработан на базе двигателя ЗМЗ-40522.10 с целью удовлетворения норм по токсичности Евро-3 и повышения его надежности и ресурса.

Техническая характеристика двигателя ЗМЗ-40524 Евро-3 и его систем.

— Диаметр цилиндра и ход поршня, мм : 95,5х86 — Рабочий объем цилиндров, см3 : 2464 — Степень сжатия : 9,4 — Порядок работы цилиндров : 1-3-4-2 — Направление вращения коленчатого вала со стороны шкива : правое — Максимальная мощность при частоте вращения 5000+-100 оборотов в минуту, брутто по ГОСТ 14846, кВт (л.с.) : 103,1 (140,5) — Максимальный крутящий момент при частоте вращения 4000+-200 оборотов в минуту, брутто по ГОСТ 14846, Нм (кгсм) : 214,0 (21,8)

— Система питания — распределённый впрыск топлива электромагнитными форсунками во впускную трубу. — Воздушный фильтр — с сухим сменным фильтрующим элементом. — Система вентиляции — закрытая, принудительная, с клапаном разрежения.

— Система смазки — комбинированная, с автоматическим регулированием температуры масла. — Масляный фильтр — полнопоточный, не разборный, тонкой очистки Колан 2101С-1012005-НК-2 или Автоагрегат 406.1012005-01, БИГ-фильтр 406.1012005-02.

— Система охлаждения — жидкостная, закрытая, с принудительной циркуляцией жидкости. — Термостат — двухклапанный, с температурой открытия основного клапана 82+-2 градуса ТС107-05 или ТР2-01, или ТА107-05.

— Электронная система управления — управляет подачей воздуха, распределенным впрыском топлива электромагнитными форсунками во впускную трубу и зажиганием. Система зажигания микропроцессорная, осуществляющая управление углом опережения зажигания. — Катушки зажигания — индивидуальные 40904.3705000, Bosch ZS-K-1х1 0 221 504 027. — Свечи зажигания — искровые, с помехоподавительным резистором BRISK DR17YС.

— Электрооборудование — постоянного тока, однопроводное, отрицательные клеммы источников и потребителей соединены с корпусом двигателя. — Номинальное напряжение, В : 12 — Генератор : со встроенным выпрямительным блоком и регулятором напряжения 5122.3771 или 4052.3701000-01, ААК 5730 14V 80A 11.203.640 Прамо Искра, или 3212.3771000-10 90 А. — Стартер : с дистанционным электромагнитным включением и редуктором 6012.3708 или 405.3708000, AZE 2154 12V 1,9 kW z9 11.131.262 Iskra, или 405.3708000-01, AZE 2203 12V 1,9kW z9 11.131.568 Прамо Искра.

— Сцепление : сухое, однодисковое, с диафрагменной нажимной пружиной.

Газель и Соболь с двигателем ЗМЗ-40524 Евро-3, руководство по обслуживанию и ремонту двигателя, его систем, электрооборудования — Скачать книгу >>>

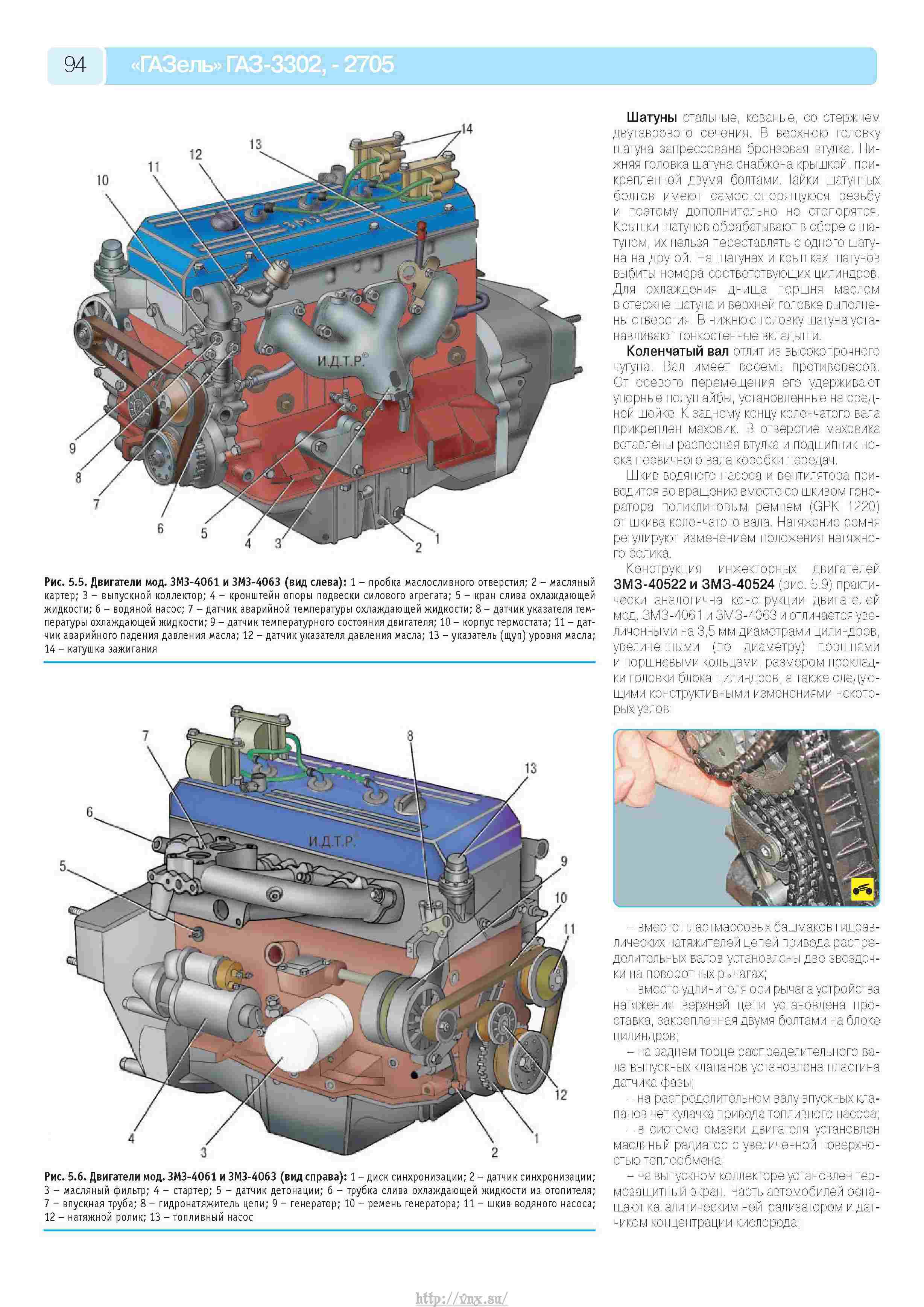

Руководство по эксплуатации, обслуживанию и ремонту ГАЗель ГАЗ-3302 и ГАЗ-2705, цветное, иллюстрированное.

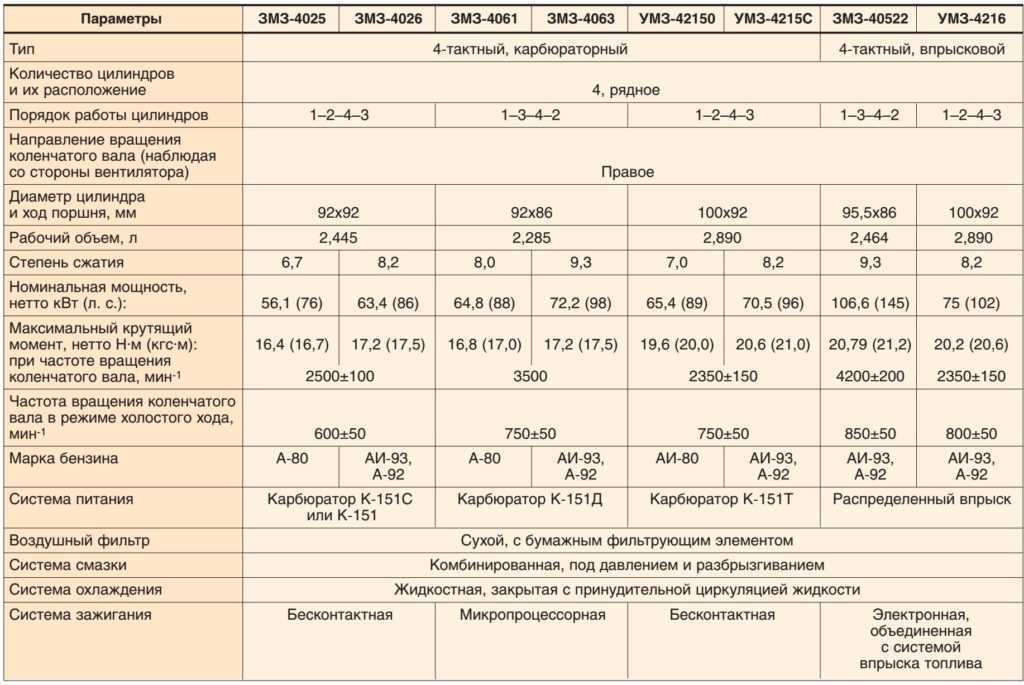

Книга из серии полноцветных иллюстрированных руководств по ремонту автомобилей ГАЗель своими силами. В руководстве приведены особенности конструкции узлов и систем автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателями УМЗ-4215.10, УМЗ-4216.10, ЗМЗ-4025, ЗМЗ-4026, ЗМЗ-4061, ЗМЗ-4063 и ЗМЗ-40522.

Подробно описаны основные неисправности, их причины и способы устранения. Процессы разборки и ремонта проиллюстрированы и снабжены комментариями. Отдельный раздел посвящен ремонту модернизированной ГАЗели, тормозной системы с АБС и двигателя ЗМЗ-40522.

В приложениях представлены инструменты, смазочные материалы и эксплуатационные жидкости, манжетные уплотнения, подшипники, моменты затяжки резьбовых соединений, лампы, а также схемы электрооборудования.

Автомобили семейства ГАЗель ГАЗ-3302 и ГАЗ-2705.

Автомобили семейства ГАЗель грузовые, грузопассажирские и пассажирские автобусы, двухосные со сдвоенными колесами задней оси, рамной конструкции, с кабиной полукапотного типа. Двигатель расположен в передней части кабины продольно. Привод осуществляется на задние или на все колеса автомобиля.

Автомобили ГАЗ-3302, ГАЗ-33021 и ГАЗ-33027 имеют трехместную кабину и бортовой кузов. У ГАЗ-33023 и ГАЗ-330273 шестиместная кабина и бортовой укороченный кузов. Базовая модель ГАЗ-3302 выпускаемая с июля 1994 года представляет собой автомобиль с цельнометаллической двухдверной кабиной и металлической бортовой платформой (внутренние размеры 3060x1945x380 мм) с откидными боковыми и задним бортами.

На грузовой платформе можно разместить груз массой до 1500 кг. Высота пола платформы всего 1 метр, что существенно облегчает погрузку. От атмосферных осадков груз защищен тентом. На базе этой модели изготовляют шасси ГАЗ-330202, предназначенное для установки удлиненной платформы для перевозки негабаритных грузов или специального оборудования.

Автомобили ГАЗ-2705 и ГАЗ-27057 имеют цельнометаллический закрытый кузов с трех или семиместной кабиной. ГАЗ-2705 выпуска с декабря 1995 года — базовая модель среди фургонов, ее грузоподъемность 1350 кг. Цельнометаллический кузов этой модели четырехдверный. Погрузка еще более облегчена по сравнению с грузовыми моделями, так как высота пола грузового отделения составляет 725 мм, а загружать фургон, помимо распашных, задних, дверей, можно и через сдвижную боковую дверь.

Автобусы на шасси автомобилей ГАЗель имеют 8–13 пассажирских мест в зависимости от модификации. С января 2003 года весь модельный ряд автомобилей комплектуется кузовами (кабинами) с измененной передней частью.

Источник

О модернизациях и усовершенствованиях в ходе производства ЗМЗ-405

Как уже было отмечено, в качестве основы для создания двигателя 3М3-4О5 (инжекторного) специалистами Заволжского моторного завода был использован 3М3-4О6 (карбюраторный). В процессе производства моторов 4О5-го семейства предприятием-изготовителем был разработан и внедрён целый ряд инновационных конструкторских решений. В частности, блок цилиндров 3М3-4О5 был облегчен на 1,З килограмма – поредством полного демонтажа системы холостого хода с головки блока цилиндров. Управление этими силовыми агрегатами производится при помощи электронных дросселей.

Данное решение позволяет отказаться от использования некоторых комплектующих, таких, как – дроссельные патрубки, регуляторы холостого хода, воздушные патрубки холостого хода, датчики положения заслонки дросселя.

Инженерами Заволжского предприятия была произведена работа по усовершенствованию термоизоляции двигателей 3М3-4О5. Для усиленной и стабильно надёжной герметичности блока цилиндров армированные прокладки головки блока цилиндров из однослойного без асбестового материала были заменены на двухслойные металлические.

Обновление материалов, с применением современных прогрессивных конструктивных элементов (в частности – пружинящих частей зигзагообразного типа), обеспечивает значительно лучшее уплотнение газовых стыков и каналов системы смазки, а также позволяет улучшить процесс охлаждения мотора.

Толщина прокладки новой конструкции снижена в З раза, относительно изначально применённой мягкой прокладки с металлической окантовкой. Она составляет всего О,5 миллиметра. Это позволяет свести к минимуму необходимость выполнения затягивания болтов, по сравнению с прежними деталями. Что, в свою очередь, предоставляет возможность для снижения деформаций цилиндров при усиленной эксплуатации двигателя.

В двигателях 405-го семейства, которые являются соответствующими экологическим стандартам Евро-З, для вспомогательных агрегатов применяется удлинённый приводной ремень и ролик самонатяжного типа. Расчётный срок службы данного ролика составляет 150 тысяч километров. В двигателях 405-го семейства в значительной степени снижен расход машинного масла и горючего. Данные двигатели характеризуются повышенной надёжностью и долговечностью в работе, превосходя по данным показателям классические советские моторы 3М3-4О6 прежних годов выпуска.

Характеристики двигателя

Можно выделить следующие технические характеристики:

Скачать .xls-файл

xls

Скачать картинку

mail

Параметр	Значение
Производство	Заволжский моторный завод
Марка двигателя	ЗМЗ 405
Годы выпуска	2000 — наши дни
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня	86 мм
Диаметр цилиндра	95.5 мм
Объем двигателя	2464 куб.см
Мощность двигателя	152/5200 л.с./об.мин
Крутящий момент	211/420 Нм/об.мин
Модификации	ЗМЗ 4052.10, ЗМЗ 40522.10, ЗМЗ 40524, ЗМЗ 40525, ЗМЗ 4054.10
На каких автомобилях используется	ГАЗ 3102; ГАЗ 31105; ГАЗ Газель; ГАЗ Соболь

Используется на автомобилях ГАЗ 3102, ГАЗ 31105, ГАЗ Газель и ГАЗ Соболь.

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Аналогично для распредвала выпускных клапанов.

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Аналогично и нижнем.

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

Вот такая страшная картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Снимаем звездочки распределительных валов и цепь с успокоителем.

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.

Для этого лучше всего подойдет двулапый съемник.

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.

Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.

Какой двигатель лучше для газели 405 или 406

Думаю брать вторую Газель (Грузовая), не знаю какую лучше взять с 405 (406) двигателем или с УМЗ.

Yury (Lamaea) 406 двигло нормальный.

Dmitry (Enyonyam) Юрий, Нормальный, я не спорю. Тут состояние и цена ремонта важна.Я с УМЗ устал если честно, клапона, давление да и не тянет. А по поводу 405 и 406 сказать мало что могу, не ездил.

Evgeny (Jolaine) мое мнение таково.я катался 2 года на 405.24 по соседству на произдстве катались умз421 из 10 машин 8 постоянно торчали в рем боксах.движок сам по себе не плох но он ни фига не тянет.405 тоже не вечный но он более живучий и тянет лучше.но это мое мнение.

Artur (Shachor) у меня также напряг низнаю что делать

Sanya (Sundaram) умз-кал редкостный, бери 406 и не парься

Vladislav (Adrijana) Все семейство 406-ых двигателей очень удачное, так что бери с 405 и не парься…
у самого была не одна Газель с такими моторами, к счастью с УМЗ дело не имел, а вот 402 двиг был, тоже не очень. Сейчас езжу на машине с 405 двиг. пробег 300тыс.км намека на капиталку пока нет, тяга есть масло не жрет…

Dmitry (Enyonyam) Нафиг тебе этот УМЗ? Бери 405, причём лучше евро 2 (40522). У евро 3 (40524) электроника капризничает, бывает. Евро 2 попроще в этом плане.

Alexey (Joban) а вот у меня пробег 160т с ГБО 405 двиг хавает масло и прогорел клапан

Alexey (Joban) 405 без вопросов! с 421 больше по сто будеш ездить чем работать.после 50т.км начинается сыпаться буквально все да и охлаждение на нем говно

Dmitry (Enyonyam) 421-ю серию ульяновских моторов лет 20, как списать на пенсию. Жуткий мотор, не везет и нормально не ремонтируется. Из него еще пытаются Евро-4 вытащить, что приводит к лютому маразму в работе и головняку в ремонте. Более ублюдочных моторов еще поискать. Оптимальный вариант — ЗМЗ-405 на «веревке», хотя Е-газ на новых прошивках катается весьма неплохо.

Dmitry (Enyonyam) Алексѣй, ГБО — зло лютое. Особенно, неграмотно установленная «сантехника».

Damir (Maaravi) Дмитрий, ульяновский не уфимский!

Dmitry (Enyonyam) Дамиръ, Воистину ульяновский, будь он неладен! Ща исправлю.

Dmitry (Enyonyam) Взял с 405, после УМЗ как будто другая машина. И работает четко и шустрая. Спасибо всем за советы. Думаю не прогадал.

Dmitry (Enyonyam) Дмитрий, евро 2 или евро 3 взял?

Dmitry (Enyonyam) Евро 2

Vladislav (Adrijana) Дмитрий, Красава! Поздравляем! Если не убитый двигатель, значит будет служить верой и правдой!

Dmitry (Enyonyam) Владиславъ, 405-е моторы у некоторых по 800-900 тысяч выхаживали без серьезных ремонтов. Мотористы эти моторы знают, серьезных проблем с ними нет.

Fyodor (Koronis) есть возможность взять Газель 2017 года с новым 405 -ым движком с пробегом в 2000, или все же новою с УМЗ!?

Tags: Какой двигатель лучше для газели 405 или 406

С чего начать ремонт двигателя автомобиля Газель 405

Ремонт двигателя газель 405 начинается со снятия двигателя с автомобиля и его дальнейшей разборке.

Если делая ремонт двигателя газель 405 обнаружились на ГБЦ пробоины на стенках цилиндров, с трещинами на верхней поверхности и на ребрах, которые поддерживают коренные подшипники, с пробоинами на рубашке и картер, все подлежит замене на новые.

В результате износа цилиндры в ГБЦ становятся по длине неправильного конуса, а по окружности — овала. Наибольшей износ происходит в верхней части цилиндров против верхнего компрессионного кольца, при положении поршня в ВМТ, а наименьший износ происходит в нижней части, при положении поршня в НМТ.

Делая ремонт двигателя газель 405 все цилиндры в одном блоке подгоняются под один ремонтный размер с допуском +0,036…+0,072 мм от нормы. Исключение составляет, когда нужно вывести неглубокие царапины на зеркале цилиндров (на 0,10 мм), здесь допускается исправление только дефектных цилиндров.

В тех случаях, когда в распоряжении имеются лишь ограниченное число поршней рекомендуется рассчитать номинальный диаметр для каждого цилиндра, исходя из фактического размера диаметра юбки поршня, предназначенного для работы в данном цилиндре, и под этот размер обрабатывать цилиндры с указанным ниже допуском на обработку.

Отклонения от геометрически правильной формы цилиндров должны располагаться в поле допуска размерной группы на диаметр цилиндра.

Как снять двигатель 405 с автомобиля газель

Именно так и после съёма навесного вытаскивал с коробкой. Капот, есно, снят. Правда в гараже у меня эл. тельфер. А на УАЗ точно так же вытаскивал и ставил в сборе с коробкой и раздаткой, потому как поставить коробку с раздаткой под машиной это ещё тот гемор. А у приятеля тельфера нет и для удобства сняли бампер и морду, и в четвером, на трубах вынесли дв. верёд.

Добавлено через 8 минут 43 секунды

Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

Добавлено через 28 минут 56 секунд Сначала надо вилку сцепления отсоединить, а потом вытасивать двигло. У меня вилку просто было вынуть- я отвинтил рабочий цилиндр сцепления, а потом вилка просто высовывается из колокола.

Не верьте, нет настоящей жизни, где есть асфальт! И пускай нам чёрт не товарищ и ангел не сват. А в мире есть такие дороги, куда боятся соваться Боги, а мы, назло всем стихиям, петляем то в рай, то в ад.

Двигатель ЗМЗ-405

Семейство бензиновых двигателей ЗМЗ-405 можно по праву считать одним из предметов гордости их производителя – ОАО «Заволжского моторного завода». Высокое качество этих моторов подтверждено годами эксплуатации, и нередко в довольно суровых условиях.

Технические характеристики

Производство	ЗМЗ
Марка двигателя	ЗМЗ-405
Годы выпуска	2000-наши дни
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	86
Диаметр цилиндра, мм	95.5
Степень сжатия	9.3
Объем двигателя, куб.см	2464
Мощность двигателя, л.с./об.мин	152/5200
Крутящий момент, Нм/об.мин	211/4200
Топливо	92
Экологические нормы	Евро 3
Вес двигателя, кг	193
Расход топлива, л/100 км — город — трасса — смешан.	13.5 8.8 11.0
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 / 5W-40 / 10W-30 / 10W-40 / 15W-40 / 20W-40
Сколько масла в двигателе	6
При замене лить, л	5.4
Замена масла проводится, км	7000
Рабочая температура двигателя, град.

Ресурс двигателя, тыс. км — по данным завода — на практике 150 250+

Распространенные неисправности и эксплуатация

низкое качество компонентов системы охлаждения нередко приводит к перегреву;
регулярно происходит обрыв цепи ГРМ (клапана при этом не гнет);
встречаются течи смазки из щели между маслоотражателем и клапанной крышкой;
много проблем с катушками зажигания, датчиками и высоковольтными проводами
маслосъемные кольца быстро залегают и появляется жор масла.

Модификации ДВС ЗМЗ-405

4052.1000401, 40520В. Комплектность с КМСУД и ЭБУ Микас 7.1, без ремня привода агрегатов — для автомобиля ГАЗ-3111 с ГУР.
4052.1000401-10, 40520С. Комплектность с КМСУД и ЭБУ Микас 7.1, без ремня привода агрегатов — для ГАЗ-3111 с ГУР и кондиционером.
4052.1000400-10, 40520А. Комплектность в едином исполнении с КМСУД и ЭБУ Микас 7.1.
40522.1000400, 405220. Базовая комплектность в едином исполнении с КМСУД и ЭБУ Микас 7.1.
40522.1000400-10, 40522А. Комплектность с КМСУД и ЭБУ Микас 7.1, без ремня привода агрегатов.
40522.1000400-80, 40522М. Комплектность с КМСУД и ЭБУ Микас 7.1 — для автомобилей с двухходовым радиатором.
40522.1000400-90, 40522N. Комплектность с КМСУД и ЭБУ Микас 7.1, без ремня привода агрегатов — для автомобилей с двухходовым радиатором.
40522.1000400-100, 40522P. Комплектность с КМСУД и ЭБУ Микас 11, топливопроводом под быстросъемное соединение, катушками зажигания под герметичный разъем AMP.
40522.1000400-110, 40522R. Комплектность с КМСУД и ЭБУ Микас 11, топливопроводом под быстросъемное соединение, катушками зажигания под герметичный разъем AMP, без ремня привода агрегатов.
40522.1000400-120, 40522S. Комплектность с КМСУД и ЭБУ Микас 11, катушками зажигания с гнездовой колодкой низкого напряжения под герметичный разъем AMP.
40522.1000400-130, 40522Т. Комплектность с КМСУД и ЭБУ Микас 11, катушками зажигания с гнездовой колодкой низкого напряжения под герметичный разъем AMP, без ремня привода агрегатов.
40522.1000400-111, 40522U. Комплектность в исполнении Т2 с КМСУД и ЭБУ Микас 11, топливопроводом под быстросъемное соединение, катушками зажигания с гнездовой колодкой низкого напряжения под герметичный разъем AMP, без ремня привода агрегатов.
40524.1000400, 405240. Базовая комплектность с ремнем привода агрегатов 6PK1275.
40524.1000400-01, 405240. Комплектность с ремнем привода агрегатов 6PK1413 — для автомобилей с насосом ГУР.
40524.1000400-11, 405240. Комплектность с генератором 90А, с ремнем привода агрегатов 6PK1413 — для специальных санитарных автомобилей с ГУР.
40524.1000400-02, 405240. Комплектность в исполнении Т2 с ремнем привода агрегатов 6PK1413 — для автомобилей с насосом ГУР.
40525.1000400, 405250. Комплектность с ремнем привода агрегатов 6PK1275.
40525.1000400-01, 405250. Комплектность с ремнем привода агрегатов 6PK1413, с насосом ГУР.
40525.1000400-10, 405250. Комплектность с двухручьевым шкивом коленчатого вала, ремнем привода агрегатов 6PK1275, с ГУР и компрессором кондиционера.
4054.1000400, 40540О. Двигатель с рабочим объемом 2,5 литра, с электрооборудованием, с КМСУД, с турбокомпрессором, с кованным поршнем, для автомобилей УАЗ с ГУР.

Экологические нормы

Первые модификации 405-го мотора соответствовали экологическим нормам Евро 2.

Чтобы соответствовать мировым стандартам в плане экологии, конструкторы завода в 2009 году модернизировали двигатель, подогнав под стандарт «Евро-3». Так, в линейке появились модификации ЗМЗ-40522 (24). В 2013 году выходит запрет на выпуск установок, класс экологии которых ниже третьего. По этим соображениям, 405-й мотор, выпускаемый сегодня, в обязательной комплектации использует инжектор и подходит под класс Евро 3 и выше.

Неисправности двигателя УМЗ 4216

Ресурс мотора 4216, заявленный заводом-изготовителем – 250 тыс. км, но нередко движки выходят из строя раньше положенного срока. Часто возникающие проблемы ДВС:

подтекание моторного масла;
повышенный угар масла через поршневые кольца:
стук клапанов, который порой трудно устранить;
перегрев;
отказ различных датчиков.

Различные поломки преждевременно могут возникать по разным причинам:

водителем нарушаются условия эксплуатации – мотор перегревается вследствие перегруза;
не соблюдаются нормы технического обслуживания;
автомобиль эксплуатируется в тяжелых дорожных условиях.

К сожалению, в двигателях УМЗ нередко встречается брак, но от этого не застрахованы и моторы ЗМЗ. Если двигатель 4216 троит (дергается), причиной неисправности может быть как сам двигатель, так и поломки в ЭСУД. Чтобы определить причину возникновения дефекта, необходимо провести диагностику ДВС.

Разборка и сборка К151Д

Все ремонтные работы карбюраторного узла проводятся в сухом помещении, на чистом столе, где нет никаких посторонних предметов (только необходимые инструменты и приспособления). При разборке снимаем:

верхнюю крышку (держится на семи винтах)
чтобы ее полностью демонтировать, также необходимо отсоединить телескопическую тягу подсоса;
затем удаляем верхнюю прокладку, она в любом случае идет под замену, открутив боковой винт-заглушку, вынимаем ось, достаем поплавок из камеры;
поплавок должен быть без внешних повреждений и без бензина внутри (чтобы это определить, его нужно потрясти);
извлекаем иглу запорного механизма, она вынимается здесь свободно;
дальше выкручиваем жиклеры ГДС (главной дозирующей системы), топливные находятся внизу, внутри камеры, воздушные – наверху;
каждый жиклер имеет свою маркировку, и при их замене нужно устанавливать строго по своим местам те детали, которые соответствуют параметрам;
дальше снимаем распылитель насоса-ускорителя, диффузоры первичной/ вторичной камеры (поддеваем их очень бережно, стараясь нигде не повредить, и еще там установлены небольшие прокладки);
откручиваем четыре винта корпуса диафрагмы ускорительного насоса, если диафрагма даже не порвана, но потеряла эластичность, ее лучше заменить сразу;
переворачиваем корпус, выкручиваем два винта крепления нижней части с дроссельной заслонками, винтики находятся практически посередине;
между корпусами расположены две тонких и одна толстая прокладки, их тоже желательно сразу поменять;
осталось открутить три винтика крепления корпуса экономайзера принудительного холостого хода (ЭПХХ), и на этом основную разборку можно считать законченной.

Если нужно поменять жиклеры переходной системы, тогда еще следует откручивать боковые пробки.

При замене деталей с использованием ремкомплекта жиклеры ни в коем случае нельзя путать местами, они имеют определенную калибровку, и при неправильной их установке двигатель будет работать нестабильно, увеличится расход топлива. Два винта в основном корпусе (на фото снизу) являются регулировочными (один – это игла ускорительного насоса в дренажном канале, второй – регулятор клапана этой же системы, внутри канала имеется шарик). Боковые винты, находящиеся рядом с диффузорами – воздушные жиклеры ХХ (основной и дополнительный (второй)) и переходной системы.

Начинаем сборку

Одеваем новую звездочку коленвала и сразу выставляем метку.

Затем прикручиваем нижней успокоитель, натяжитель и ставим новую цепь.

Ставим звездочку промежуточного вала, выставляем метку. Загибаем края стопорной пластины. Одеваем на нее цепь и смазываем все новым моторным маслом. Правая ветвь цепи должна быть натянута.

Проверяем еще раз совпадение меток.

Одеваем верхнею цепь на звездочку промежуточного вала и ставим успокоитель. Все смазываем чистым маслом.

Ставим натяжитель.

Звездочку распредвала выпускных клапанов, так что бы правая ветвь была натянута, и метка на звездочки была на уровне верхней кромки головки блока цилиндров. Так же со вторым распределительным валом.

Ставим гидронатяжитель и прикручиваем крышку. Откручиваем заглушку и резко нажав на гидронатяжитель отверткой добиваемся того что бы он разрядился. Разрядившись он вытолкнет отвертку, и натянет цепь.

Ставим верхний успокоитель и еще раз проверяем все метки.

Аккуратно ставим переднею крышку, предварительно смазав герметикам прокладки и все прилегающие плоскости. Поставить крышку не просто так как нужно держать натяжитель и следить за тем что бы не сбились метки. Проворачиваем коленчатый вал два оборота и, если клапана не встретились с поршнями и все метки встали на место ставим все остальное в порядке обратном снятию. Заливаем масло, антифриз и заводим двигатель.

Замена карбюратора инжектором на моторе ЗМЗ-4063

С целью улучшения технических характеристик достаточно часто собственники Газелей заменяют карбюраторную систему инжектором, хотя это удовольствие недешевое. Для такой переделки необходимо будет приобретать дополнительно:

датчик расхода воздуха;
электрический бензонасос;
другую проводку для двигателя;
впускной коллектор (ресивер) в сборе с заслонками;
воздушные патрубки;
датчики ДТОВ (температуры окружающего воздуха) и ДПДЗ (положения дроссельной заслонки);
топливную рампу с форсунками и регулятором давления топлива;
блок управления двигателем;
переднюю малую крышку ДВС;
оба распределительных вала (отличаются профилем кулачков);
топливный фильтр;
корпус воздушного фильтра («банку») в сборе с фильтрующим элементом;
регулятор холостого хода.

Также могут потребоваться различные мелочи, такие как бензиновые шланги, хомуты, предохранители, прокладки, кронштейн топливного фильтра и прочее. Работа здесь трудоемкая, но цель оправдывает средства. Преимущества инжектора перед карбюратором весомые:

двигатель получает солидную прибавку в мощности;
не нужно постоянно мучиться с регулировкой и чисткой карбюратора;
можно установить ГБО практически любого поколения, кроме первого.

Некоторые запчасти инжектора стоят дорого, но вовсе не обязательно их приобретать в магазине. Отличного качества детали б/у можно найти на авторазборках или по объявлениям у частников, тем более, почти всегда получается поторговаться. Однозначно, коллектор (ресивер) лучше приобретать подержанный, так как он практически никогда не изнашивается, и нет смысла здесь переплачивать.

Видео по ремонту двигателя Газели ЗМЗ 406:
