Цепи противоскольжения на автомобиль своими руками: готовимся к зимнему сезону заранее

Как одеть цепи на колеса для легкового автомобиля своими руками

Помимо вопроса изготовления такой противоскользящей системы, еще встает проблема ее правильной установки на резину. Соображающие люди рекомендуют ставить систему на все шины, а не лишь на ведущие. Это поможет снять процент напряжения с ведущих колес во время сложной ситуации на дороге. Если одеть цепи неправильно, то это может привести к массе проблем. К самым часто встречаемым можно отнести:

• боковые порезы резины;
• выход из строя датчика АВС;
• нарушению тормозной системы.

Уже сделанные цепи можно установить на шины при помощи домкрата, либо просто наехав на них.

Если использовать домкрат, то сначала следует немного приподнять машину до необходимого уровня. Далее установить оборудование на колесо и затянуть. Для следующего способа понадобится немного больше манипуляций.

Вам это будет интересно Лауфен — параметры шин

Для начала следует положить цепи перед необходимыми колесами. Желательно следить за правильным размещением звеньев, не допускать их перекручивания. Потом наехать на них и поставить автомобиль на ручник. Надевать противобуксовочную систему нужно так, чтобы крюк и карабин были снаружи колеса. Крючок понадобится соединить с последним звеном, которое в итоге будет находиться с внутренней части автоколеса.

Закрепить узел с наружной стороны и произвести натяжение системы. Все поперечные элементы должны быть тщательно распределены по всей поверхности колеса. Чтобы облегчить себе работу, следует немного снизить давление в шинах перед монтажом системы.

Обратите внимание!

Чтобы все элементы встали на свои места, рекомендуется проехать около 30 метров и окончательно отрегулировать правильное прилегание цепей к колесу, если это будет нужно.

Фиксация устройства

Определяем длину заготовок для цепей противоскольжения.

Наиболее простым способом производства цепи является замер полного диаметра диска и формирование двух одинаковых продольных цепей. Далее следует замерить охват покрышки от наружной части диска до внутренней. Так вы сможете определить необходимую длину поперечной части. Не забывайте, что речь идет о цепи, и отрезать точный размер будет очень сложно. Если выйдет, что поперечные части немного короче нужно размера, следует увеличить длину продольных цепей, иначе вы не наденете конструкцию на колесо.

Но этот простой вариант оказывается не таким эффективным, как представленный в следующем алгоритме:

• замерьте длину продольной части необходимой цепи по средней части профиля резины;
• просчитайте длину продольной цепи с учетом вставки через каждые 20-25 сантиметров карабина или другого соединительного элемента;
• после производства продольных частей конструкции приложите их к колесу и замерьте необходимую длину поперечных цепей;
• произведите столько коротких поперечных частей, сколько есть карабинов в длинной продольной части;
• закрепите конструкцию на колесе с помощью стяжного карабина или прочего элемента стяжки цепи.

Все эти возможности помогут вам получить максимум эффективности работы конструкции. Чем больше поперечных частей будет реализовано на вашем колесе, тем более эффективным будет использование всей конструкции.

При выборе самой цепи отдайте предпочтение нержавеющим материалам. Они обойдутся вам дороже, но смогут прослужить несколько сезонов. А также такие материалы не навредят покрышкам при постоянной эксплуатации.

Цепи и браслеты противоскольжения: что лучше

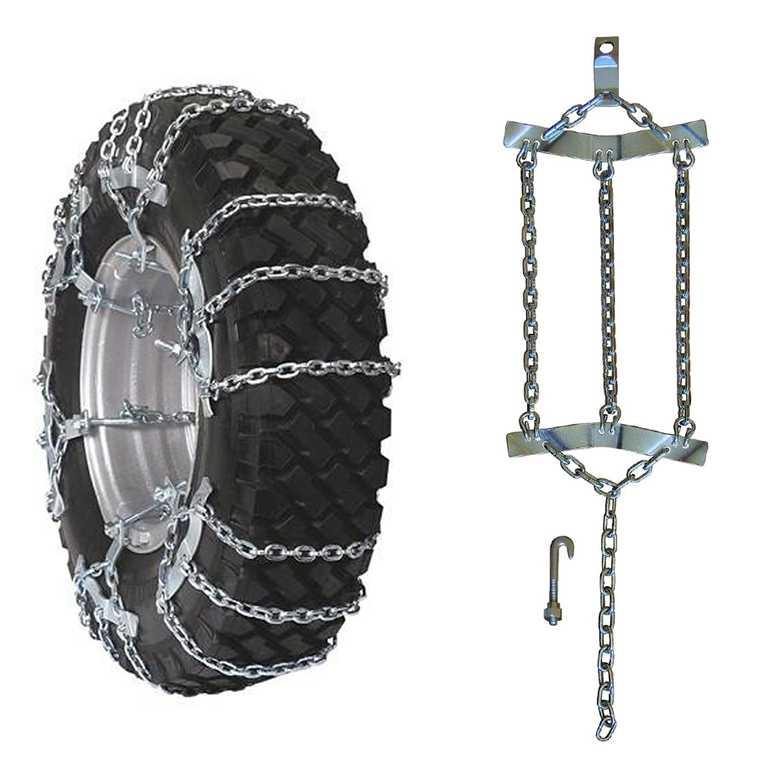

Аналогами цепей для автомобилей являются браслеты, представляющие собой пару отрезков цепей, фиксируемых на колёсах при помощи ремней. Цепь располагается поверх шины, а ремень располагается в отверстии между диском. При этом браслет в отличие от цепи, прочно затягивается на шине, что позволяет располагаться цепи на одном месте.

Для повышения эффективности на одно колесо рекомендуется крепить не менее трёх браслетов противоскольжения

Обычно на одно колесо устанавливается три браслета, которых вполне достаточно для того, чтобы достичь твёрдой поверхности, создавая при этом трение и отталкивание автомобиля. В отличие от цепей, браслеты имеют следующие преимущества:

1. Скорость и простота монтажа. Если цепи рекомендуется устанавливать исключительно перед преодолением заснеженного или заболоченного участка, то браслет можно установить даже тогда, когда автомобиль застрял.
2. Компактность, так как они не занимают много места в багажнике, в отличие от цепей.
3. Отсутствие необходимости поддомкрачивать колесо.
4. Универсальность. Если цепи предназначаются для определённого диаметра колёс, то браслеты подходят для любого размера колёс.
5. В отличие от цепей, браслеты стоят в несколько раз дешевле.
6. Продолжительный срок службы.

Как и цепи, браслеты подразделяются на твёрдые и мягкие. Одними из наиболее дешёвых вариантов браслетов являются пластиковые изделия. Они походят для любых типов автомобилей: от малолитражек до внедорожников, поэтому каждый водитель может себе их позволить.

Браслеты, как и цепи, подразделяются на твёрдые и мягкие

Чем же ещё отличаются цепи от браслетов? Многочисленные наблюдения водителей показывают, что цепи имеют лучшую сцепку с дорожным покрытием, что влияет положительно на параметры проходимости. Цепи могут применяться для преодоления заснеженных и оледеневших участков до момента их окончания. Браслеты могут использоваться только для непродолжительного применения до 5-10 км.

Когда известно, что такое цепи и браслеты, можно сделать вывод:

1. Если планируется далёкая дорога по болотистой, заснеженной и обледеневшей местности, то рекомендуется использовать именно цепи.
2. Браслеты применяются исключительно тогда, когда планируются редкие поездки по городу или за его пределы в непогоду. Даже если во время поездки вы забываете надеть браслет, то сделать это можно в любое время, даже если автомобиль застрянет.

Элементарные цепи противоскольжения своими руками

Самые простые варианты такой конструкции состоят из двух продольных и нескольких поперечных цепей, соединенных должным образом между собой. Для производства вам понадобится сама цепь, несколько десятков карабинов или соединительных звеньев для цепи, натяжное устройство для цепи, а также порядка двух часов свободного времени.

Скажем сразу, что такие цепи противоскольжения не являются оптимальной конструкцией. Это наиболее простой вариант, который, кстати, вы можете найти на витринах любого автомобильного магазина зимой. Процесс производства цепи следующий:

• разделите цепь на нужные заготовки (ниже мы рассмотрим их необходимый размер);
• соедините все продольные заготовки в одну цепь с помощью карабинов, составив единую цепь;
• затем к местам соединения продольной цепи прикрепите поперечные части конструкции;
• соедините с помощью поперечных частей всю конструкцию в одну ленту;
• затем вам понадобится два натяжных устройства для металлической цепи для окончательного соединения системы.

Также вы можете не разделять продольную часть на отдельные звенья и сделать ее цельной. Это поможет затратить меньше времени, но несколько ухудшит качество произведенной вами конструкции.

В итоге вы получите готовую к эксплуатации цепь противоскольжения, которую останется только монтировать на колесо. Правда, процесс монтажа также может вызвать трудности, поэтому мы выделили это действие в отдельный блок информации ниже.

По поводу размеров цепи для производства устройства противоскольжения есть несколько важных замечаний, которые стоит рассмотреть подробнее.

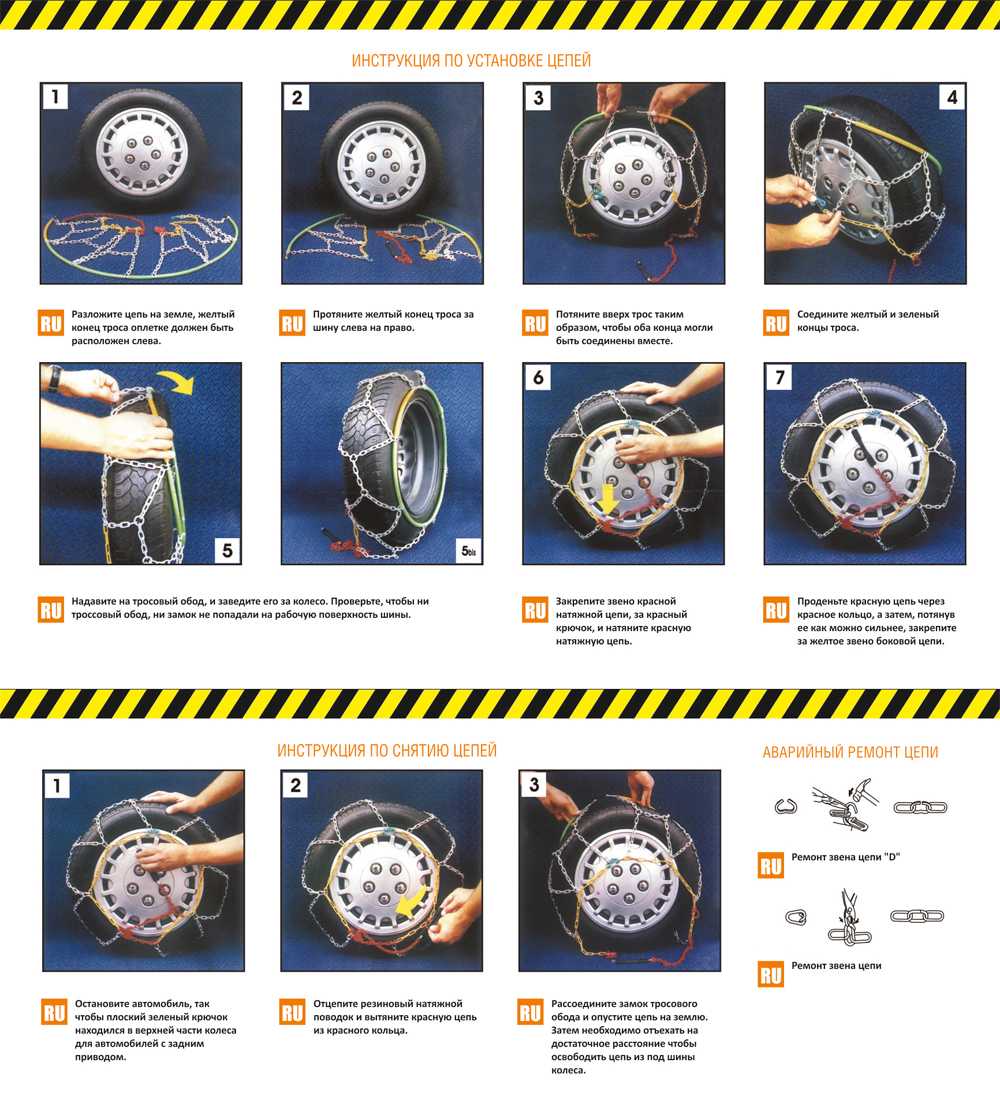

Как установить цепи противоскольжения на автомобиль своими руками и видео операции

Специалисты рекомендуют монтировать противобуксовочное оборудование на все колеса, а не только на ведущие. Неправильная установка может привести к поломке датчиков ABS, элементов тормозной системы и подкрылков, а также боковым порезам покрышки . На внедорожниках с подключаемым вторым мостом устройство ставится в первую очередь на ту пару, которая находится в работе постоянно. Операция монтажа выполняется двумя способами:

1. С поддомкрачиванием.
2. На стоящей машине.

Суть вопроса состоит не только в том, как правильно сделать цепи противоскольжения на авто своими руками по видео – о монтажных работах следует подумать еще до въезда на проблемный участок. Только так удастся получить удовольствие от проделанной операции, сохранить свое время и избежать досадных ошибок.

Первый способ с применением домкрата описывать не имеет смысла – процедура элементарна и не вызовет никаких затруднений даже у начинающего водителя. Единственная рекомендация – снизить давление в шинах для облегчения выполнения работ.

Другой вопрос, когда данного приспособления нет под рукой. В таком случае установить цепи на колеса для снега своими руками можно по следующей технологии:

• уложить изделие перед колесной парой, не допуская перекручивания звеньев;
• наехать колесами на изделие;
• задействовать ручной тормоз;
• надеть устройство, чтобы крюк и карабин были с наружной стороны колеса;
• крюк и последнее звено продольной детали соединить с внутренней стороны колеса;
• надеть муфту карабина на систему натяжения с наружной стороны и зафиксировать узел;
• поперечные элементы распределить по всему периметру покрышки и выполнить натяжку.

Изготовление простейшей самодельной цепи на автомобильные колеса

Не всегда есть возможность приобрести устройство противоскольжения – высокая цена и отсутствие в наличии нужного размера заставляет автовладельцев решать такие вопросы самостоятельно. Нужно сказать, что это довольно-таки неплохой выбор – все необходимые комплектующие всегда в наличии в метизных магазинах. В критической ситуации можно попытаться элементарно обмотать покрышку тросом или отрезком металлического такелажа, но не каждый возит с собой подобный набор. Более того, для системы тормозов дискового типа такой вариант абсолютно противопоказан – подобная конструкция нарушит работу механизмов. Поэтому стоит заранее приготовить самодельные цепи на колеса, для чего понадобятся:

• стальная цепь сечением не менее 5мм;
• крючки;
• карабины с закручивающейся муфтой;
• устройство для натяжения;
• болты, гайки и шайбы.

Размеры заготовок зависят от габаритов используемой шины, поэтому важно предварительно замерить нужные показатели. Количество поперечных деталей также индивидуально – народные умельцы рекомендуют делать так, чтобы в плоскости соприкосновения покрышки с грунтом находилось сразу две «поперечины»

Благодаря такой схеме увеличатся тяговые характеристики и надежность всего изделия. Процесс подготовительных действий и сборка цепей на колеса своими руками состоят из пунктов:

• нарезка продольных заготовок;
• нарезка поперечных деталей;
• закрепление поперечного элемента на 6 звене продольной цепи;
• монтаж последующих «поперечин» через каждые 9 звеньев с помощью колец или крючков;
• посередине одной продольной заготовки закрепить отрезок, состоящий из 6 звеньев и натяжного устройства с крюком.

Проверив надежность готового изделия, остается только установить его на автомобиль.

Изготовление цепей противоскольжения: последовательность действий

Многие автолюбители ценят свой труд, поэтому прибегают к разрешению проблемы с отсутствием грунтозацепов самостоятельно.

Необходимые инструменты и оборудование

Перед выполнением соответствующих работ нужно первоначально убедиться в том, что имеются соответствующие материалы и инструменты. Посмотреть процесс изготовления цепей противоскольжения можно на видео, однако недостатком видеороликов является отсутствие информации о необходимом оборудовании.

Чтобы изготовить простейшую цепь типа «Лесенка», понадобятся следующие материалы:

1. Стальная цепь. Толщина арматуры должна быть не менее 5 мм.
2. Карабины, имеющие муфту и резьбу. Изделия, имеющие защёлки, для изготовления грунтозацепа не подходят.
3. Устройство натяжения цепи.
4. Болты, гайки и шайбы.
5. Крючки.

Для изготовления цепей противоскольжения необходимы карабины с муфтой и резьбой

Основным материалом является цепь, длина которой для двух средних колёс диаметром R15 должна составлять не менее 15 метров. Купить отдельно цепь и изготовить из неё грунтозацеп самостоятельно намного дешевле, нежели приобрести готовое изделие.

Чтобы изготовить грунтозацепы, также понадобится набор инструментов:

• Тиски;
• Болгарка с кругом по металлу;
• Рулетка;
• Молоток;
• Гаечные ключи для закручивания болтов и гаек.

Статья в тему: Запрет регистрационных действий на автомобиль: что это такое

Как видно, запас материалов и инструментов незначительный, поэтому после подготовки, можно приступать к изготовлению цепей противоскольжения.

Пошаговая инструкция

Процедура изготовления подразумевает выполнение следующих действий:

1. Измерение длины окружности шины. Это нужно для того, чтобы изготовить два кольца из цепи соответствующего диаметра. Здесь один важный момент: длина должна быть такой, чтобы цепь лежала на половине ширины шины, как показано на фото ниже.

   Для определения длины цепи необходимо замкнуть цепь на мнимой середине колеса

2. Отрезается необходимая длина цепи, после чего выполняется соединение отрезка цепи при помощи карабинов с резьбой. Аналогичной длины подготавливается второй отрезок цепи.
3. Изготовление поперечных звеньев. При помощи рулетки снимается замер, после чего принимается решение о необходимом количестве звеньев. Чем больше количество таких звеньев, тем лучше проходимость, но и при этом понадобится большая длина цепи. Количество звеньев также определяется в зависимости от размера колеса. Их оптимальное количество составляет 8 штук.

   Для определения ширины поперечных звеньев необходимо снять замер при помощи рулетки

4. Все звенья должны быть одинакового размера. На обоих концах звеньев нужно закрепить по карабину. Вместо карабинов можно использовать болты, гайки и шайбы.

   При отсутствии карабинов звенья можно закрепить болтами, гайками и шайбами

5. Длина звеньев должна быть такой, чтобы цепь на колесе была хорошо натянута. Если длина будет больше, то они могут слететь.
6. Когда необходимое количество звеньев будет готово, можно приступать к сборке. Сборку нужно производить так, чтобы каждое звено располагалось на одинаковом расстоянии от предыдущего.

   Для эффективного использования цепей расстояние между соседними звеньями должно быть примерно одинаковым

7. Когда изделие будет собрано, можно примерить его на колесе. Чтобы надеть цепи противоскольжения на колесо, понадобятся металлические пружины или резина. Пружины можно оконцевать крюками для облегчения установки изделия.

   Для упрощения процедуры установки цепей используются резинки с крючками на концах

8. В качестве натяжителей вместо пружин и резины можно использовать другие эластичные материалы. Основное условие заключается в том, что изделия должны надёжно фиксировать цепь противоскольжения на колесе. В итоге получается изделие следующего вида:

При грамотном соблюдении инструкции должна получиться следующая конструкция цепи

Такое самодельное устройство не занимает много места в багажнике, а на его изготовление понадобится не более 2 часов. По аналогии изготавливается цепь для второго колеса. Для полноприводных внедорожников цепи нужно надевать на все колёса. На моноприводных автомобилях цепи располагаются исключительно на ведущих колёсах.

Mitsubishi Pajero 2.8 turbo › Бортжурнал › Цепи на колеса своими руками.

Расскажу, как я сделал цепи на колеса своими руками.

ЧАСТЬ 1. Изготовление цепи.

На моей машине стоит резина Cooper Discoverer ATR. Это очень хорошая всесезонная резина, и выбрана она потому, что в основном машина эксплуатируется в городе. Но, когда все же получается выбраться куда-нибудь подальше, никогда не знаешь, что тебя ждет. И часто очень не хватало хорошей «зубастой» резины. Покупать такую, не дешевую резину, только из-за того, чтобы несколько раз в год выехать на природу — смысла никакого ни практического ни экономического не вижу. Поэтому, было принято решение, обзавестись цепями противоскольжения. Посмотрев ценник в интернете, был слегка озадачен. На мои колеса комплект цепей обошелся бы тысяч в 10-14. За что такие деньги платить, не понятно. Походил по магазинам, посмотрел эти заводские цепи вблизи — обычная цепь. На некоторых моделях видно что использована самая дешевая цепь. Поэтому, было принято решение делать цепи самому, благо есть мастерская и руки откуда надо.

Цепи изготавливались на резину размеров 265-75-16.

Итак, для начала определяемся, какие цепи хотим иметь. Имею в виду рисунок цепи. Он бывает «лесенкой», сотообразный, ромбообразный. Самый лучший считается второй тип — соты. Однако, недолго подумав, решил делать «лесенку». Причин несколько: это самый простой способ, и цепи планировались использоваться только для преодаления определенной прграды, а не для длительной езды (это про то, что на цепях «лесенкой» при пробуксовке машину стаскивает вбок).

Далее выбираем тип цепи. Я купил длиннозвенную, с диаметром прутка — 5мм.

Потом прикладываем кусок цепи к колесу, понимаем, какая длина будет у несущих частей нашей цепи. Для этого не обязательно накладывать цепь кругом на колесо, достаточно измерить цепью диаметр, умножить его на Пи (3.14). У меня получилось 48 звеньев.

Потом прикладываем цепь от середины профиля резины внешней стороны до середины профиля резины внутренней стороны получаем длину поперечный частей — у меня получилось 13 звеньев.

После этого определяем, сколько нам нужно поперечных элементов. Скажу сразу, что я остановился на восьми.

Теперь берем в руки болгарку, набираемся терпеньем и начинаем нарезать куски цепи.

Удобнее всего звено, которое будете пилить, зажимать в тиски, распиливать по месту заводской сварки, и разгибать пассатижами. На каждом куске по краям должны быть полуразогнутые звенья.

Далее отрезаем длинные части нашей лесенки.

Считаем сколько на ней звеньев. Отнимаем 8 (это те звенья к которым будут прикреплены поперечины), оставшееся делим на 8 — узнаем сколько звеньев между поперечинами, чтобы равномерно их разместить по всему диаметру колеса. У меня получилось 48-8=40, 40/8=5. Получается, крепим поперечину, отсчитываем пять зубьев, на шестое крепим поперечину и так далее. Собираем цепи.

После этого нужно все разрезанные вами звенья проварить. Я использовал электрод 2мм.

Забегая вперед, скажу что при тестировании моих цепей выяснилось, что заводская сварка звеньев не выдерживает, поэтому нужно набраться еще терпения и проварить все звенья поперечных частей цепи, можно их не пилить, а наваривать прям на место заводской сварки.

ЧАСТЬ 2. Изготовление замка.

Цепи готовы, но их надо же как-то скреплять на колесе. На заводских цепях сделаны специальные металлические замки. Я заморачиваться не стал и придумал 2 варианта. Оба были протестированы и показали успешные результаты. На внутренней стороне цепи для соединения используем обыкновенный карабин Рапид.

Вариант 1. На внешней стороне используем кусок веревки, подойдет диаметров 8мм. После одевания, веревкой цепь связывается. Только изучите как нужно вязать специальный узел, который после нагрузки легко развязывается.

Вариант 2. На внешнюю сторону цепи устанавливается все тот же карабин Рапид. А вот для натягивания цепи нужно сделать вот такое нехитрое устройство.

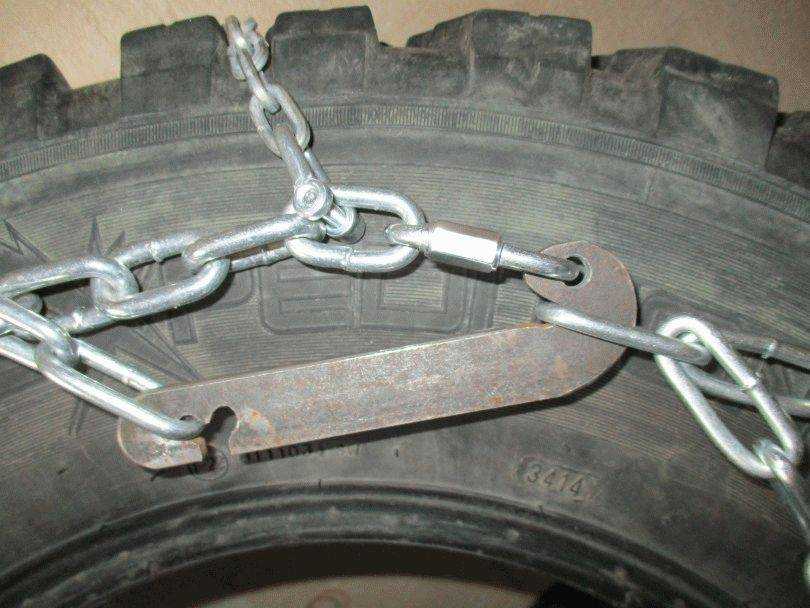

Как им пользоваться, надеюсь понятно. Если не понятно, вот фотография:

Особенности жестких и мягких цепей противоскольжения

Однозначно не получится ответить, какие именно цепи предпочтительнее. Каждая обладает своими преимуществами в определенных условиях. Поэтому универсального варианта не имеется. Жесткие цепи лучше всего подходят для полного бездорожья. За счет более выраженных гребущих способностей они позволят преодолеть сложный участок, встретившись с меньшими трудностями.

Если вы решили сделать мягкие браслеты противоскольжения своими руками (фото таких конструкций можно увидеть по ходу прочтения обзора), то следует понимать, что с их помощью штурмовать бездорожье нельзя. Но такие системы помогут преодолевать труднопроходимые участки. Достоинства такого варианта заключаются в том, что пластиковые или резиновые цепи можно снять сразу же, как только был пройден сложный участок. Соответственно, дальнейшее передвижение будет происходить с более высокой скоростью, без риска навредить шинам или трансмиссии с рулевым управлением.

При выборе жестких цепей внимание следует уделять размеру и сечению звеньев. Чем они больше, тем лучше будут гребущие возможности

Но и износ шин, коробки передач и рулевого управления заметно увеличится. Звенья, обладающие квадратным сечением, также способствуют улучшению гребущих качеств.

Важно помнить

Любое противобуксовочное оборудование неблагоприятно сказывается на сохранности покрышек, а также на состоянии ходовой части. Особо тщательно нужно подходить к выбору замков для самодельных цепей на автомобильные колеса, поскольку от них зависит безаварийная эксплуатация машины.

Передвигаться по твердому покрытию недопустимо. При езде по рыхлому снегу или грязи следует выдерживать режим движения 20-30 км/ч, допускать пробуксовку колес не рекомендуется. Опытные водители советуют во время движения периодически контролировать натяжение оборудования по всему внутреннему и наружному периметру покрышки.

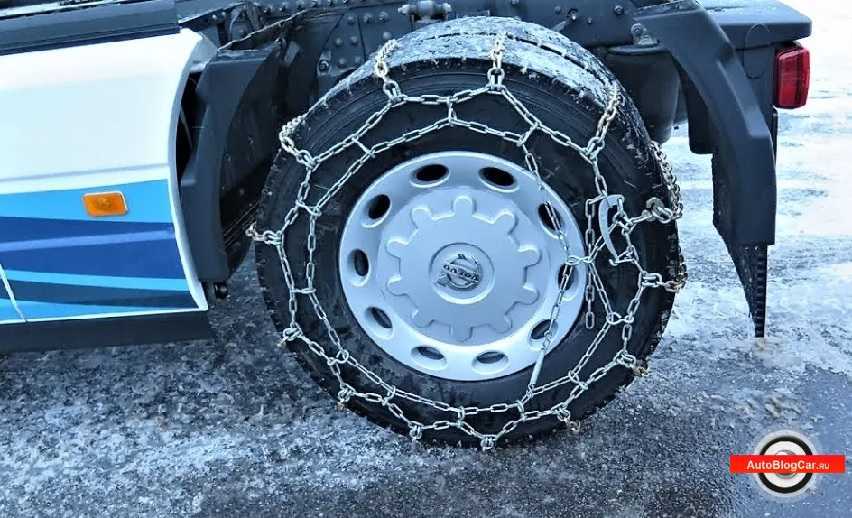

Цепи противоскольжения для автомобиля представляют собой сменный протектор, позволяющий преобразить типичную шоссейную шину в колесо высокой проходимости для езды по бездорожью, гололеду, глубокой грязи, а также снегу и т. д.

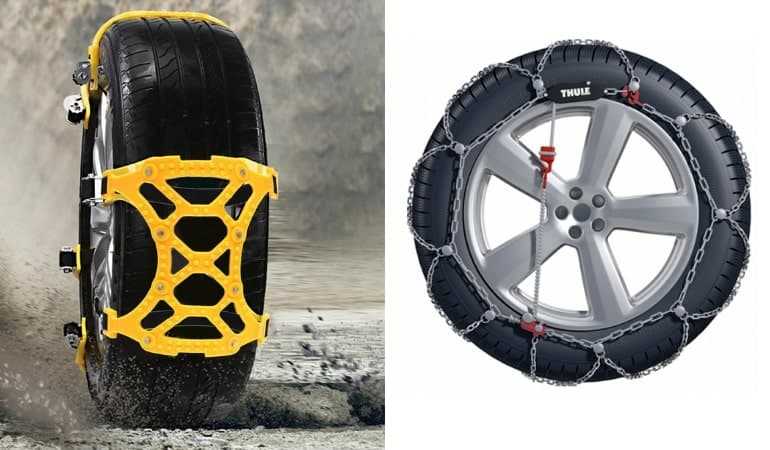

Браслет и цепи противоскольжения

Данное приспособление изготавливают из армированной проволоки и связывают таким образом, чтобы оно равномерно оплело колесо по всему кругу. Цепь состоит из внешних и внутренних продольных параллельных тросов, соединенных при помощи поперечных цепей или резиновых так называемых грунтозацепов, которые в значительной мере увеличивают сцепление колес с дорожным покрытием.

Типы цепей противоскольжения

Выпускается несколько разновидностей цепей:

1. Резиновые цепи, у которых достоинство в том, что они устанавливаются абсолютно на любую резину, равномерно опутывают колесо, легко устанавливаются, не разрушают протектор покрышки, зимой сохраняют свою эластичность;
2. Металлические с различным типом плетения;
3. Цепи эконом — класса. Данный вид надевается только на застрявшие колеса автомобилей.

Разновидности конструкции

Цепи противоскольжения различаются между собой размерами, а также формами звеньев. Для их изготовления используется самый разный материал (сталь, алюминий, титан, армированный пластик и т. д.).

В зависимости от условий использования и возможностей изготавливают три главных вида плетения:

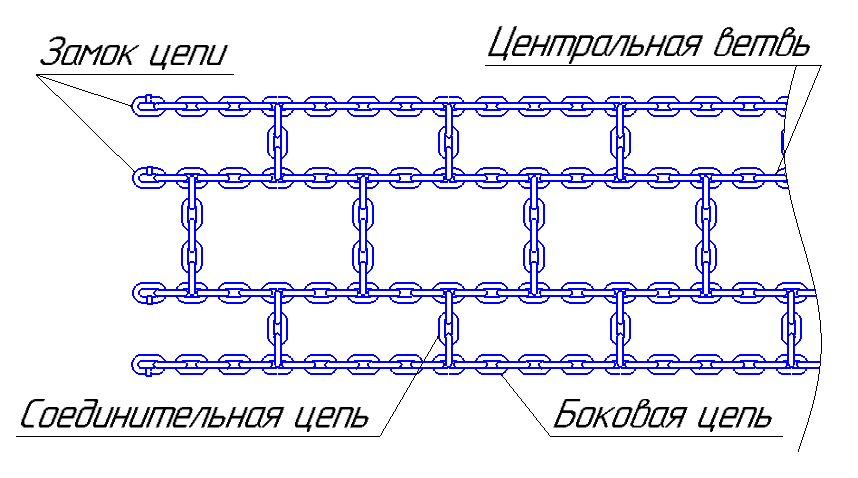

1. Лесенка, в которой тросы соединены прямыми поперечными кусочками. Это достаточно простая, достаточно практичная и легкая в исполнении система. Однако у нее есть недостаток – автомобиль может двигаться рывками.

3. Соты. Эта конструкция немного сложнее, продольные тросы соединены по диагонали, в результате чего получается переплетенный рисунок.

Самостоятельное изготовление цепей

Цепи противоскольжения своими руками изготовить не так уж и сложно в домашних условиях, ведь они могут понадобиться в самый неподходящий момент. Для этого понадобится:

• Болгарка;
• Тиски;
• Цепь;
• Несколько десятков соединительных звеньев или карабинов;
• Крючки;
• Натяжные устройства;
• Несколько часов времени.

Изготовление цепи

Простая инструкция, как сделать самому цепи противоскольжения:

1. Прежде всего, необходимо подобрать подходящую цепь. Ее звенья должны быть сваренными, а не спаянными, а длина достаточной для того, чтобы оплести все колесо.

2. Выберите подходящую для вас конструкцию цепи, например, лесенку.

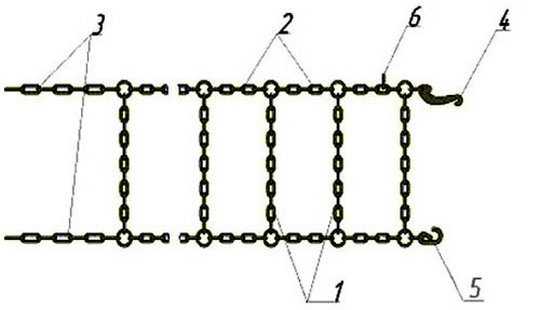

Можно сделать вот так: 1 – поперечные ветви, 2 – продольная ветвь, 3 – хвостовые ветви, 4 – запорный гак, 5 – запорный крюк, 6 — запорное кольцо.

3. Нарежьте при помощи болгарки цепь на заготовки необходимых размеров.

4. Оденьте карабины на концы продольных заготовок, крепить можно крюками или кольцами.

5. Произведите прикрепление поперечных частей конструкции к местам соединения продольной цепи.

6. К боковому отростку с помощью карабина подцепите устройство натяжения, а на другой конец нужно одеть крюк.

Делаем цепи противоскольжения своими руками

Чтобы изготовить самодельное цепное оборудование, необходимо выполнить следующие действия:

1. Измерьте рулеткой длину окружности покрышки. Отрежьте от цепочки 2 отрезка, равных этому измерению минус 20-30 см. Готовые отрезки, замкнутые в кольцо, должны лежать примерно на линии протектора шины. Соедините их в 2 круга при помощью карабинов.
2. Для поперечных отрезков измерьте расстояние между двумя кольцами из цепочки по внешней стороне покрышки (здесь нужно учитывать и длину соединителей).
3. Отрежьте нужное количество поперечных цепей – их должно быть не меньше 8 шт.
4. На концы полученных отрезков прикрепите карабины или крючки. Их можно сделать из армированной проволоки или воспользоваться звеньями цепочки, но обязательно закрепляйте сваркой.
5. Теперь прикрепите поперечные отрезки к окружностям на равном расстоянии.
6. Для регулировки натяжения нужно изготовить подходящую систему. Можно ее сделать из отрезка цепочки, дополнив регулятором с двумя винтами. Также возможно использовать пружины из металла или резиновые жгуты. На концы регуляторов тоже прикрепите карабины.
7. Лучше всего использовать 2 регулятора натяжения: с наружной и внутренней стороны колеса. При необходимости можно натянуть систему и одним регулятором.

На передне- и заднеприводных авто оборудование надевается только на ведущие колеса. На машинах с полным приводом “одевать в панцирь” необходимо весь комплект колес.​

Посмотрите видео по теме.

Пошаговая инструкция по изготовлению

Комплект цепей на колеса ведущего моста (2 шт.) стоит до 9 тыс. руб. Для сравнения: 4 летние покрышки «Кама» для автомобилей семейства ВАЗ обходятся в 7 тыс. руб.

Таким образом, решение изготовить обвесы самому выглядит привлекательным, тем более что процесс этот не отличается сложностью.

Выбор и подготовка материалов

Необходимо приобрести комплектующие:

• стальную цепь;
• соединительные элементы;
• замки с натяжным устройством.

Бюджетный вариант допускает применение троса в качестве обвязки. Тогда дорогая цепь потребуется только для поперечных элементов. Такое исполнение характеризуется низкой надежностью, поскольку трос со временем расплетается или перетирается. При отсутствии стеснения в средствах обвязку лучше тоже выполнить из цепи. Предпочтительна нержавеющая сталь.

В среднем на 2 устройства противоскольжения требуется около 15 м цепи. Точную длину рассчитывают исходя из размера автомобильных колес. При этом диаметр несущих боковых колец подбирают так, чтобы они располагались на середине высоты покрышки.

Количество грунтозацепов принимают таким, чтобы на пятно контакта шины с дорогой их приходилось не менее 2.

Соединительные элементы для скрепления отдельных участков цепи между собой можно изготовить самостоятельно. Болгаркой разрезают звено, немного разгибают, затем после сборки снова сжимают и заваривают стык.

Самодельный ромб

Сборка осуществляется в следующем порядке:

1. Колесо снимают с автомобиля и кладут на горизонтальную поверхность.
2. Вдоль шины на середине ее боковой поверхности выкладывают цепь в виде кольца.
3. К ее концу прикручивают часть замка.
4. Помечают звено цепи, к которому будет прикрепляться вторая сторона фиксатора, и делают разрез болгаркой.
5. Крепят замок соединительным кольцом к другому концу обвязки.
6. Выполняют точную копию для противоположной плоскости колеса.
7. Несколько ослабив замки, крепят оба кольца в рабочем положении веревкой или изолентой.
8. Вычерчивают мелом на покрышке ромбовидные грунтозацепы, стараясь сделать рисунок равномерно распределенным.
9. Прикладывают цепь к одному из вычерченных участков, чтобы замерить его длину.
10. Отрезают необходимый фрагмент.
11. Используя его как шаблон, нарезают цепь на куски в количестве, в 2 раза превышающем число грунтозацепов.
12. Собирают поперечные элементы, соединяя отдельные куски кольцами, затем прикрепляют их к обвязке.

Колесное устройство противоскольжения готово.

Сота своими руками

Применяют тот же порядок действий, только ромбы в рисунке чередуют с прямыми участками. Плетение начинают формировать с наружной стороны. Здесь оно состоит из полуромбов с прямыми отрезками.

Рисунок можно выполнить 2 способами:

• собрать из коротких кусков, соединив их кольцами;
• выложить одним цельным фрагментом цепи.

Рисунок на внутренней части дополняет наружный. Он набирается из отдельных коротких фрагментов, составляющих вторую половину ромба.

«Соты» крепят к обвязке одним из 2 способов:

• болтами и гайками с крупными шайбами (бюджетный вариант);
• кронштейнами (потребуется 3 разных типа).

Устройство для противоположного колеса изготавливается зеркально.

Самодельная лесенка

Наиболее простой вариант. Правую и левую обвязки скрепляют прямыми отрезками в количестве 13-15 шт., уложенными поперек шины.

Как сделать цепи на колеса своими руками?

Давайте рассмотрим вариант изготовления самого простого типа – “лесенкой”. Но в первую очередь следует подготовить соответствующие инструменты и материалы.

Что нам понадобится?

Собственно для подобной конструкции вам потребуется:

• Сама цепь;
• Сварочный аппарат;
• Болгарка;
• Пассатижи;
• Два карабина.

Сколько нужно цепи?

Длина цепи для одного колеса рассчитывается очень просто. Всего нам потребуется:

• Два продольных куска цепи, каждый длиной примерно на 10% меньше длины окружности покрышки. Просто берем кусок веревки, обводим колесо, отрезаем и измеряем полученную длину. После чего отмеряем от него десятую часть и снова отрезаем. Далее берем большую часть веревки и с помощью нее отмеряем размер цепи, который нужно отрезать.
• Далее необходимо выяснить, сколько “ступеней” будет у нашей “лестницы”. То есть вычислить количество отрезков, которые будут пролегать поперек покрышки. Обычно используется не менее 8 таких отрезков. Каждый из них должен быть примерно на 15-20% больше ширины покрышки.

Просто умножаем количество поперечных ступеней на длину, прибавляем к ним удвоенные отрезки продольных цепей и получаем необходимую нам длину цепи.

Приступаем к работе

Изготовление цепи на колеса для легкового автомобиля своими руками желательно начинать с продольных отрезков:

1. Отмерив заданную длину, необходимо разрезать звено цепи по заводскому сварочному шву при помощи болгарки. Делать это лучше всего предварительно закрепив при помощи тисков или верстака звено цепи.
2. Дальше аккуратно распиливаете шов и разгибаете пассатижами звено для того, чтобы отсоединить отмерянный кусок цепи.

По описанной выше технологии также отмеряются и отрезаются поперечные звенья. Когда вся работа будет выполнена, поперечные участки необходимо распределить по продольным участкам. Делать это желательно равномерно, чтобы максимально эффективно распределить нагрузку на покрышку.

После того, как поперечные участки будут “нанизаны” на продольные, следует заварить все те звенья, которые распиливались ранее. Также крайне рекомендуется проварить все звенья поперечных и продольных участков, так как заводские швы порой не справляются с чрезмерно высокой нагрузкой, возложенной на них.

Собственно, сама антибуксовочная цепь готова. Осталось только придумать, каким образом она будет крепиться к колесу автомобиля.

Дополнительно смотрим видео, как сделать цепи на колеса своими руками “сотового” типа за один час:

Делаем крепление для цепи

Крепление цепи можно сделать абсолютно любым. Проще всего это сделать при помощи двух карабинов, которые крепятся на концы продольных участков цепи

Тем не менее, важно понимать, что для максимальной эффективности и минимизации вреда покрышке цепь на колеса автомобиля должна крепить в “натяг”. С помощью карабинов жестко зафиксировать цепь на колесе точно не выйдет. Поэтому стоит приобрести специальное сцепляющее устройство, представляющее собой металлический рычаг с крюком на конце

Впрочем, при наличии нужных инструментов сделать его можно и самому

Поэтому стоит приобрести специальное сцепляющее устройство, представляющее собой металлический рычаг с крюком на конце. Впрочем, при наличии нужных инструментов сделать его можно и самому.

К рычагу крепится пара хорошо проваренных звеньев цепи с S-образным крючком. В процессе натяжения вы цепляете крюком на конце рычага одно звено цепи. Далее захватываете крючком крайнее звено продольной цепи и тянете рычаг в обратную сторону, цепляя его за звено, которое расположено на стороне самого рычажка. Снятие цепи с колеса будет осуществляться таким же образом.

Чтобы лучше понимать, как надеть антибуксовочные цепи на колеса с подобным креплением, смотрим следующее видео:

Новые статьи

• Меховые чехлы на автомобильные сидения – полезное дополнение для вашего салона
• Как подключить ДХО, чтобы включались при запуске двигателя?

• Что такое чиповка двигателя? Плюсы и минусы чип-тюнинга
• Жесткая сцепка для легкового автомобиля: ее разновидности, преимущества и как изготовить
