Как проверить ремень грм: диагностика натяжения и состояния

Какой ремень ГРМ лучше по отзывам водителей

«Устанавливал Gates два раза. Конечно, менял через 90 тыс. км. Даже отработав такую нагрузку, старый ремень был еще в норме!».

Видео: Ролики для гриндера из роликов ГРМ.Скачать

Видео: Натяжение ролика ГРМ без специального ключа гранта калинаСкачать

Во-вторых, значение имеет и выбор рынка. Тут тоже нужен правильный ход. Вот, например, недавно был обвал рубля. Так, «Ниссан» и «Рено» стали отправлять для России элементы расходников из дешевой линейки, хотя и оригинальные.

Какой же лучше? Ремень ГРМ от Hutchinson либо GoodYear выпускается отличного качества, однако они не так сильно распространены в России».

«Можно Gates. Хотя, если попадется ремень Dayco, то только они. ГРМ от Сonti не очень хороший, проверено на опыте».

«Если хотите оригинальный ремень, то выбирайте компанию Conti или BOSCH. Главное, установить все грамотно и ничего не повредить, тогда спокойно 60 тыс. км проедешь без проблем. Сейчас у меня на дизеле стоит ремень от Dayco».

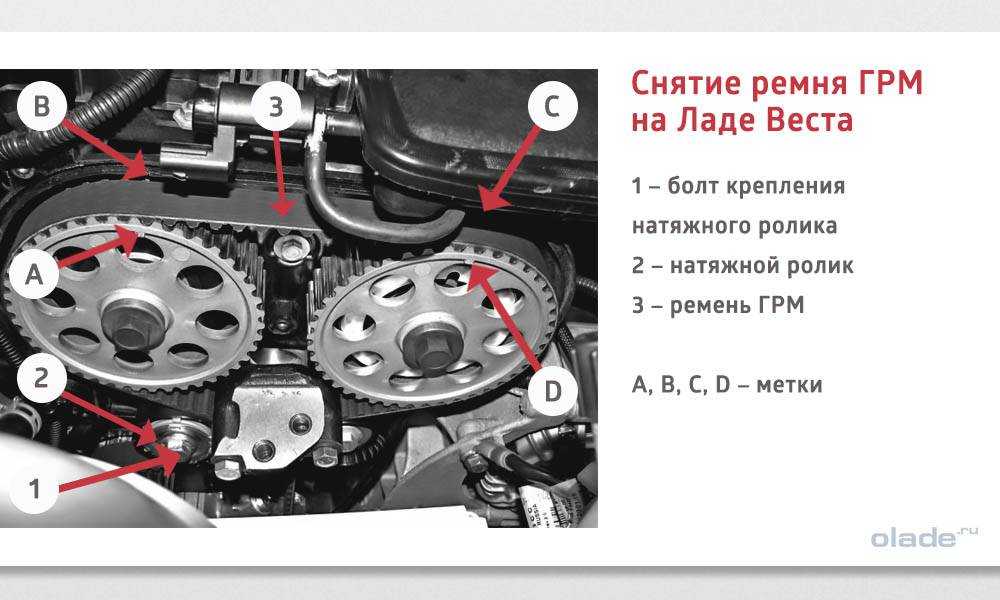

Проверка и регулировка натяжения ремня ГРМ. Замена ремня ГРМ Лачетти

При нормальном натяжении ремня привода ГРМ метки на натяжном устройстве должны совпадать (на фото они не совпадают). Если внешняя метка смещена относительно внутренней против часовой стрелки (ситуация на фото), натяжение ремня недостаточное, и следует провести регулировку натяжения (см. ниже). Если внешняя метка смещена по часовой стрелке — то возможны два варианта: перетянут ремень привода ГРМ или неисправно автоматическое натяжное устройство. В этом случае сначала необходимо провести регулировку натяжения (см. ниже), а затем, если это не помогло или ремень привода ГРМ явно стал слабо натянут, то необходимо заменить натяжное устройство.

Внимание! Регулировать натяжение ремня необходимо на теплом двигателе, примерно 25 градусов. Если, например, меняете при температуре +5 градусов, тогда необходимо оставить небольшой недотяг

Если на холодном двигателе сразу установить необходимое натяжение, то после прогрева двигателя ремень окажется перетянутым. Это может сопровождаться посторонними шумами в механизме привода грм.

Для выполнения работы потребуются помощник и тонкостенный рожковый ключ на 41 мм (длиной не более 160 мм). 1. Снимаем ремень привода вспомогательных агрегатов, 2. Помощник нажимает педаль тормоза, в это время торцовым ключом на 17 мм с удлинителем отворачиваем болт, который крепит шкив коленчатого вала

3.Снимаем шкив, а болт заворачиваем обратно

4. Ключом на 17 вращаем коленчатый вал двигателя по часовой стрелке, добиваясь совмещения установочных меток фаз газораспределения на шкивах распределительных валов.

При этом метка на зубчатом шкиве коленчатого вала должна совпасть с вырезом в задней крышке ремня привода ГРМ.

5. Торцовым ключом на 10 мм отворачиваем три болта крепления нижней крышки ремня привода ГРМ и снимаем ее.

6. Шестигранным ключом на 5 мм ослабляем затяжку болтов крепления насоса охлаждающей жидкости. Только не ослабляйте болты крепления слишком сильно! Возможно вытекание охлаждающей жидкости. Ослабляйте болты крепления только до степени, когда корпус насоса охлаждающей жидкости будет с усилием поворачиваться ключом.

7. Рожковым ключом на 41 мм (длиной не более 160 мм) регулируем натяжение ремня привода ГРМ, поворачивая корпус насоса охлаждающей жидкости (по часовой стрелке усиливаем натяжение, против часовой — ослабляем), так чтобы совместить метки на натяжном устройстве (см. выше).

8. Проворачиваем коленчатый вал двигателя на два оборота и проверяем совмещение меток. При несовпадении меток ремень необходимо переставить (см. ниже).

Выполняемые далее операции необходимы для снятия ремня привода ГРМ.

9. Еще раз проверяем совмещение установочных меток фаз газораспределения (см. выше) и, если ремень снимается не для замены, помечаем его положение относительно всех шкивов для облегчения обратной установки.

10. Максимально ослабляем натяжение ремня, повернув корпус насоса охлаждающей жидкости против часовой стрелки до упора.

11. Вывешиваем двигатель при помощи тали либо поддомкрачиваем его снизу. Откручиваем три гайки крепления кронштейна опоры двигателя и снимаем его

Снимаем ремень привода ГРМ со всех зубчатых шкивов.

12. Проверяем отсутствие люфтов и заеданий при вращении насоса охлаждающей жидкости, ролика натяжного устройства и направляющего ролика. При наличии указанных неисправностей заменяем поврежденные детали.

13. Для замены направляющего ролика ключом на 14 мм отворачиваем болт его крепления.

Установку деталей выполняем в обратной последовательности, только обратите внимание, что на ремне привода ГРМ может быть указано направление его вращения. Вырез шкива коленчатого вала должен совместиться с выступом на зубчатом шкиве коленчатого вала

После установки ремня привода ГРМ, регулируем его натяжение (см. выше).

3 SKF

Интернациональная корпорация в ходе своего становления смогла наладить развитие широкой сети дистрибьюторов (более 10 000 представительств) по всему миру. Высокое качество изделий и продуманная логистика не только обеспечивает 85 % потребностей европейского рынка, но и смогла завоевать большую популярность у отечественных автолюбителей. Фирма имеет мощности в 32 странах мира, в том числе и в России. На всех заводах действует регламентный контроль качества, ведущий мониторинг производства на разных этапах, включая анализ первичного сырья. Для выявления подделок на рынке вся продукция обеспечивается оригинальной маркировкой с указанием страны происхождения.

Выпускаемые ролики ГРМ для обслуживания автомобилей Приора, Калина и других моделей ВАЗ отличаются высокой точностью изготовления и позволяют обеспечить надежную работу двигателя весь эксплуатационный срок. Качество подшипников такое, что при очередном обслуживании системы ГРМ очень часто механики рекомендуют менять только натяжной ролик, оставляя обводной до следующего раза.

Что это за услуга?

Замена ремня ГРМ и роликов прописана в инструкции по эксплуатации транспортного средства. Но многие автовладельцы даже не представляют что это, как часто его менять и зачем. Ремень служит для синхронизации работы коленвала и распредвала. Открыв капот автомобиля, вы увидите большой резиновый ремень с зубчиками внутри. Он имеет форму замкнутого кольца и делается из резины, чтобы избежать коррозии и шума при работе. Но по этой же причине он быстрее выходит из строя. Ролики приводят ремень в движение. Кроме того, они служат для натяжения ремня. Чтобы понять, какие ролики меняют при замене ремня ГРМ, осмотрите механизм. Вы найдете их там несколько. Замены требуют обводной и натяжной. Они также изнашиваются со временем и требуют замены.

Что происходит при несвоевременной замене ремня и роликов?

Ремень довольно быстро изнашивается, поскольку на него возложена большая нагрузка. Резина может просто растянуться, но могут возникнуть трещины и разрывы. Если произойдет разрыв, двигатель прекращает свою работу и может полностью выйти из строя. В некоторых автомобилях это предусмотрено, и мотор защищен от механических повреждений. Но могут пострадать другие элементы автомобиля. Поэтому замену необходимо проводить своевременно.

Чтобы всегда держать натяжение ремня в порядке, необходимо вовремя проводить диагностику и наладку. Во время его ремонта может понадобиться замена ролика натяжителя приводного ремня, который обычно идет в комплекте.

Если проигнорировать замену изношенных роликов, это приведет к неправильному вращению ремня, его ускоренному износу и повреждениям механизмов автомобиля. К тому же, старый ролик может заклинить и привести к пагубным последствиям для системы машины.

Как определить неисправность?

Откройте капот автомобиля. Посмотрите на ремень. Если вы заметили, что он провисает, на резине имеются трещины, либо другие повреждения – его необходимо незамедлительно заменить. Осмотрите ролики. Если на них имеются повреждения, либо зубья стерлись, также следует выполнить ремонт.

Проверка и регулировка натяжения ремня привода газораспределительного механизма.

Если вы хотите, чтобы ремень служил долго и безотказно, важно поддерживать его натяжку в правильном положении. Для этого периодически тестируйте натяжку

Особое внимание уделите первому натяжению нового ремня. Если ремень ослаблен, возрастает поперечная нагрузка на зубья, что многократно ускоряет их износ

В некоторых случаях при сильно ослабленном ремне велика вероятность перемещения зубьев ремня относительно шкивов. Это может привести в лучшем случае к нестабильности работы двигателя и потере мощности. В худшем случае – к дорогостоящему ремонту. Для проверки натяжения необходимо выполнить следующие действия:

1. Открутите 5 болтов крепления защитной крышки ГРМ и уберите крышку в сторону.

2. Нажмите на ремень ГРМ ровно по центру между шкивами распредвалов с усилием в 100 Ньютонов (10 кгс). Прогиб ремня от горизонтального положения должен быть не более 7 миллиметров. Современные натяжные ролики также обеспечены механизмом контроля натяжки. Для проверки качества натяжки, убедитесь в совпадении метки А на наружной части ролика с выступом Б.3. Для регулировки натяжки, слегка выкрутите болт крепления ролика и, вращая ролик, добейтесь полного совпадения меток, описанных выше (см. рис.)

4. Зафиксируйте натяжку, затянув болт крепления ролика.

5. Осуществите сборку всех оставшихся деталей в противоположном снятию порядке.

Механизм ГРМ, который работает за счет роликов и ремня, служит для того, чтобы синхронизировать работу распределительного и коленчатого валов. Это необходимо для того, чтобы такты вращения вала совпадали с тактами впрыска и выпуска топливной смеси, которая толкает поршни и приводит мотор в движение

В этой статье мы поговорим о том, зачем нужен обводной ролик, отвечающий за натяжение ремня ГРМ, и почему так важно следить за его состоянием

Проверка на пригодность

После снятия детали нужно проверить элемент на засорение. Масло может переносить мелкие частицы и прочие загрязнители, которые негативно влияют на работу рассматриваемого устройства. Чрезмерное их скопление вызывает неустойчивую работу плунжерного штока и его подклинивание.

Очистить натяжитель можно самостоятельно без особых усилий. Следует поместить деталь в резервуар с бензином на несколько часов, промыть и тщательно высушить ее

При осмотре корпуса нужно обращать внимание на наличие вмятин, трещин и царапин. Аналогично проверяется плунжерный механизм

Если видимых повреждений не выявлено, проводят проверку работоспособности приспособления.

Устройство берется в одну руку, а второй пытаемся переместить плунжерный шток в остове. Он должен двигаться свободно, без заедания. В случае затрудненного перемещения, необходимо повторить процесс промывки. Если это не помогает, деталь подлежит замене. Монтаж элемента производится в обратном снятию порядке.

Процесс замены

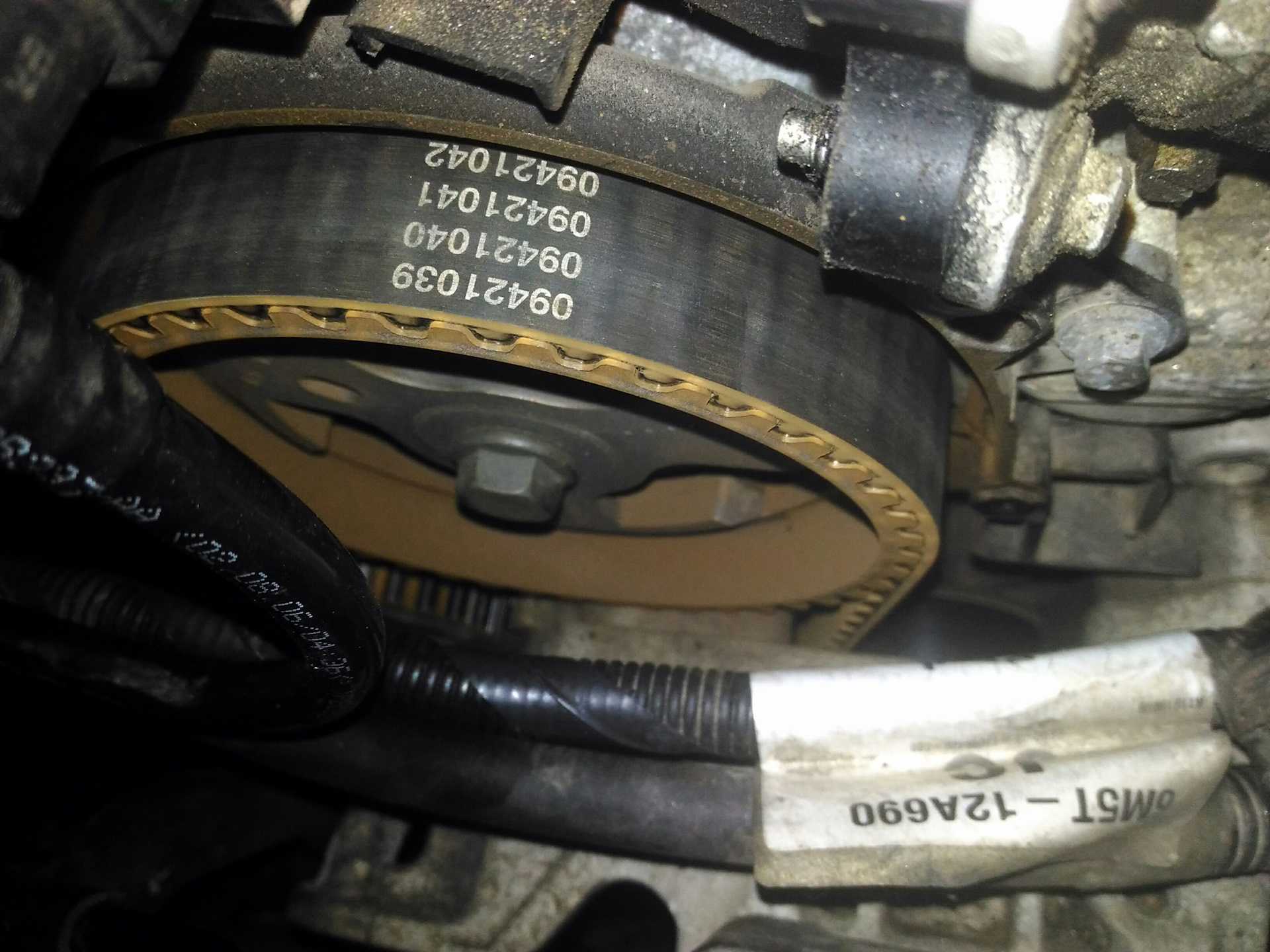

При проверке нужно обращать внимание на состояние ремня. Замена нужна, если его зубцы стерлись, появились порезы, трещины, складки, ткань начала отслаиваться от резины

На торцевых сторонах не должно быть торчащих нитей и расслоений, а нормальная наружная поверхность ремня ГРМ не имеет выпуклостей или углублений.

Кроме того, на нем недопустимы следы масла — оно быстро разрушает резиновые материалы; такой ремень следует немедленно заменить. Как правило, масло пачкает ремень из-за прохудившихся сальников коленвала и распредвала. Как бы то ни было, причину подтекания масла нужно устранить.

Стоит отметить, что непосредственной процедуре замене ремня ГРМ Hyundai Getz предстоят несколько подготовительных этапов. Самые простые из них, это рекомендации установить авто на яму, эстакаду или подъемник, и обзавестись нужными инструментами и расходниками.

Приступаем к самому процессу. Прежде всего, рекомендуется иметь ям или подъёмник, поскольку потребуется доступ снизу транспортного средства. Итак, в бой:

Демонтируем нижнюю защиту двигателя.
Отщёлкиваем два пистона, которые удерживают защиту и подкрылки.
Откручиваем боковые защитные щитки.
Откручиваем крепления защитной крышки газораспределительного механизма.
Демонтируем верхнюю крышку.
Выставляем ВТМ прокрутив шкив коленчатого вала.
Демонтируем ремень вспомогательных механизмов и снимаем натяжительный механизм.
Демонтируем корпус воздушного фильтра.
Откручиваем крепление опоры мотора.
Проводим полный демонтаж опоры. Стоит помнить, что рекомендуем подставить под мотор упор, на котором он будет держаться.
Снимаем крышку жгутов проводки системы управления мотора.
Демонтируем патрубок вентиляции картерных газов.
Откручиваем крепления крышки ГБЦ.
Демонтируем крышку ГБЦ.
Прокручиваем коленчатый вал, чтобы выставить его по меткам. Делается это до того момента, пока метка на коленвале и метки на распредвалах не станут в правильное положение.
Откручиваем шкив привода вспомогательных узлов.
Откручиваем среднюю крышку ГРМ.
Снимаем крышку.
Теперь, можно открутить нижнюю крышку.
Снимаем нижнюю крышку.
Проверяем совпадение меток.
Фиксируем распредвалы от прокручивания. Для этого можно использовать профессиональные зажимы, но многие автолюбители делают такую «приспособу» с простого швеллера.

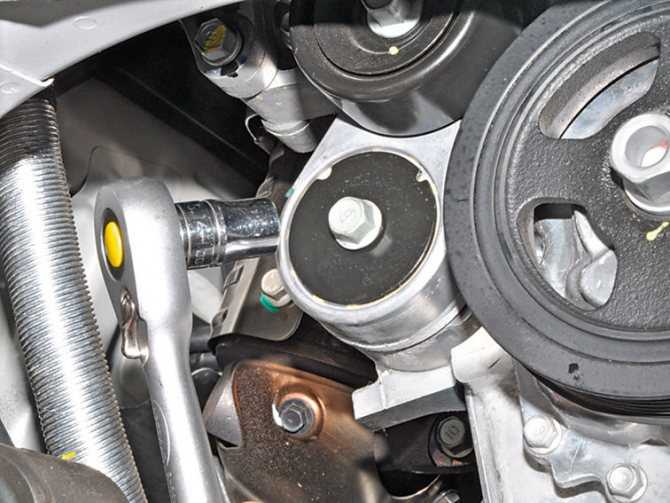

Откручиваем натяжитель.
Снимаем ремень.
Откручиваем и меняем натяжной ролик.

Сборка проводится в противоположном порядке.

Замена натяжителя и натяжного ролика

Если в процессе осмотра удалось, установит причину вышеописанных симптомов, следует перейти непосредственно к ремонту и замене изношенных механизмов.

Первое непреложное правило – при плановой замене, необходимо произвести диагностику подшипника, при нормальном состоянии ролик натяжителя вращается тихо, легко без люфта и рывков. Если видно, что ресурс ролика выработан, необходимо поменять этот узел.

Действия необходимые для самостоятельной замены ремня или натяжителя генератора, которые не потребуют специальных приспособлений и инструмента:

обесточить кузов машины, отсоединив клеммы от аккумулятора;
закрепить коленчатый вал от возможного проворачивания с помощью необходимых приспособлений или простой монтировки;
открутив болт, отвечающий за силу натяжения, ослабить ремень генератора;
снять ремень и ролик натяжителя, если предусмотрен кронштейн, выкрутить болты крепления оного механизма;
поменять вышедшие из строя узлы, установить новые комплектующие запчасти в обратном порядке.

Силе натяжения, вновь установленного ремня, после ремонта, следует уделить особое внимание. Если он окажется, перетянут, то нагрузка на подшипник будет способствовать его быстрому износу. Требуемое натяжение можно проверить с помощью соответствующего прибора или вручную

В случае ручной проверки ремень должен без усилия поворачиваться, при боковом воздействии, на девяносто градусов

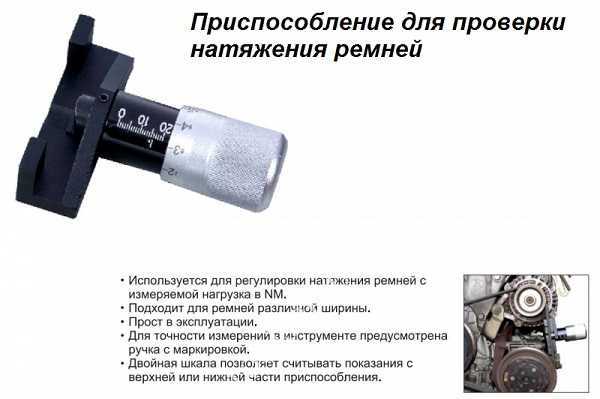

Требуемое натяжение можно проверить с помощью соответствующего прибора или вручную. В случае ручной проверки ремень должен без усилия поворачиваться, при боковом воздействии, на девяносто градусов.

Монтаж и регулировка

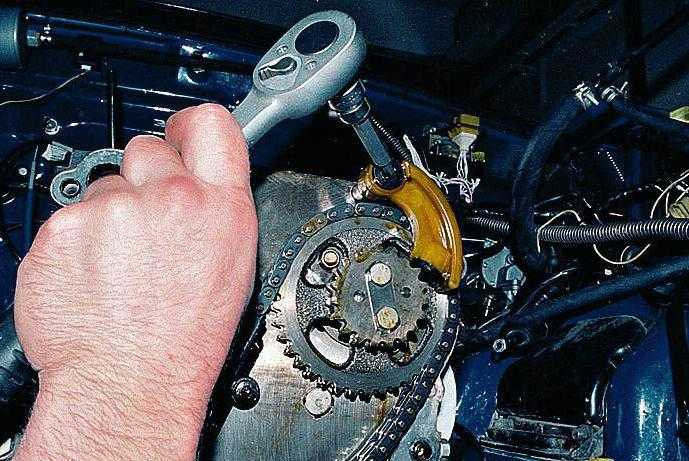

Натяжители цепи механического типа устанавливаются после заполнения рабочей камеры необходимым количеством масла. Плунжер с пружиной и новой прокладкой помещается в посадочное место, после чего проворачивается фиксирующий винт. Край пружины в виде конуса должен быть обращен в сторону замыкающего болта.

После установки необходимо отвинтить крепежные болты головки блока цилиндров, после чего его крышка и прикрытие шестерни распределительного вала снимаются. Перемещать натяжитель следует в обоих направлениях до момента появления возле фиксирующего винта масла и ощущения реального сопротивления передвижению детали. На финишном этапе замыкающий болт затягивается с усилием 35 Нм, ставятся на место крышки ГБЦ и шестерни распредвала.

Возможные неисправности и их причины

Если отчетливо заметно усиление шумового сопровождения при работе газораспределительного блока, следует снять и проверить натяжитель цепи ЗМЗ или другого двигателя. Он находится с правой стороны силовой установки. Работает подобный механизм при помощи пружины и давления масла в корпусе, которое зависит от аналогичного показателя в самом моторе.

Причины, приводящие к появлению посторонних звуков при работе цепи ГРМ:

некачественная продувка плунжерного приспособления;
засорение вентиляционных отверстий;
чрезмерный износ плунжера;
неправильная корректировка пружины;
выход из строя клапана шарикового типа.

Рассмотрим порядок разборки и монтажа данного устройства.

Диагностика натяжителя приводного ремня

Натяжитель приводного ремня необходимо проверить на исправность при появлении хотя бы одного из вышеперечисленных признаков. В диагностике нуждаются и прочие элементы конструкции. Диагностика выполняется в несколько этапов:

Необходимо провести визуальное ознакомление с ремнем и оборудованием, приводимым им в действие. Для этого запустите силовую установку и проверьте, присутствуют ли вибрации ремня, шкива или ролика.

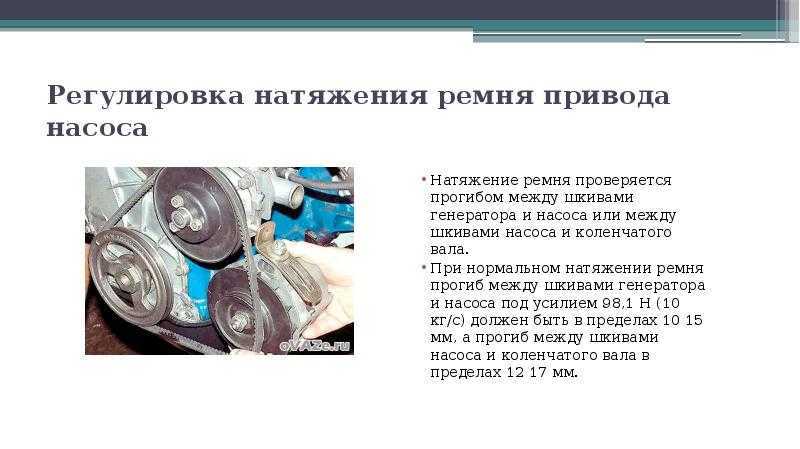

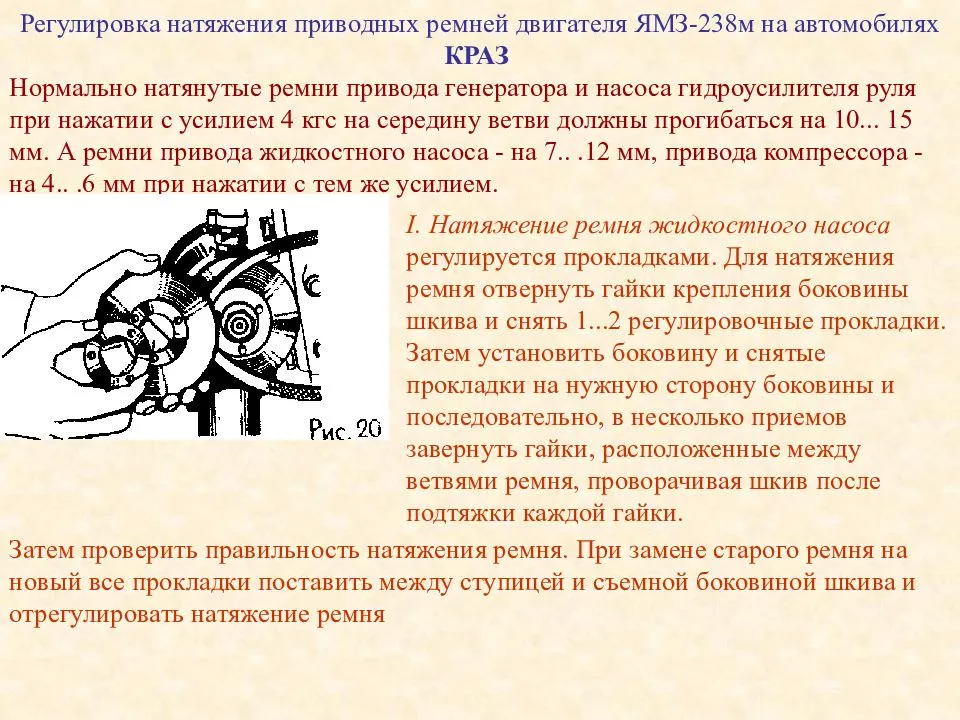

Проверьте натяжение ремня генератора. Для этого остановите двигатель. Далее на самом крупном пролёте между шкивами возьмите ремень и попробуйте повернуть его по часовой стрелке. Если вам удастся провернуть его на 90 градусов, значит его натяжение в порядке. В противном случае угол проворота будет меньше или больше, и тогда потребуется регулировка.
На следующем этапе необходимо снять ремень и проверить его состояние. Также необходимо проверить шкивы и ролики на наличие люфтов. Снять ремень достаточно просто. Для этого вы должны ослабить гайку натяжного ролика. После этого его необходимо снять со шкивов. Перед этим запомните положение ремня между шкивами, ведь вам потом придётся надевать его обратно. Рекомендуется сфотографировать положение на камеру мобильного телефона. После снятия проверьте, чтобы на ремне отсутствовали трещины и отслоения. Износ ремня должен быть равномерным. При обнаружении любого указанного дефекта смело меняйте ремень

Обратите внимание на односторонний износ. В случае такого износа шпилька крепления ролика или кронштейн изогнуты, что вызывает перекос

Если не устранить этот перекос, то ремень долго не прослужит.
Выполняется проверка люфта на шкивах. Повращайте ролик и убедитесь, что у него отсутствуют заедания и подклинивания. В случае их наличия имеет место быть сильный износ подшипника, и требуется замена натяжного ролика ремня генератора. Также внимательно осмотрите рабочую поверхность пластиковой накладки: на ней не должно быть канавок. Если поверхность неровная — натяжной ролик приводного ремня подлежит замене.
Если после замены ремня гул и пищание не исчезают, то проблему необходимо искать в других элементах. Привод этих элементов происходит за счёт натяжения ремня.

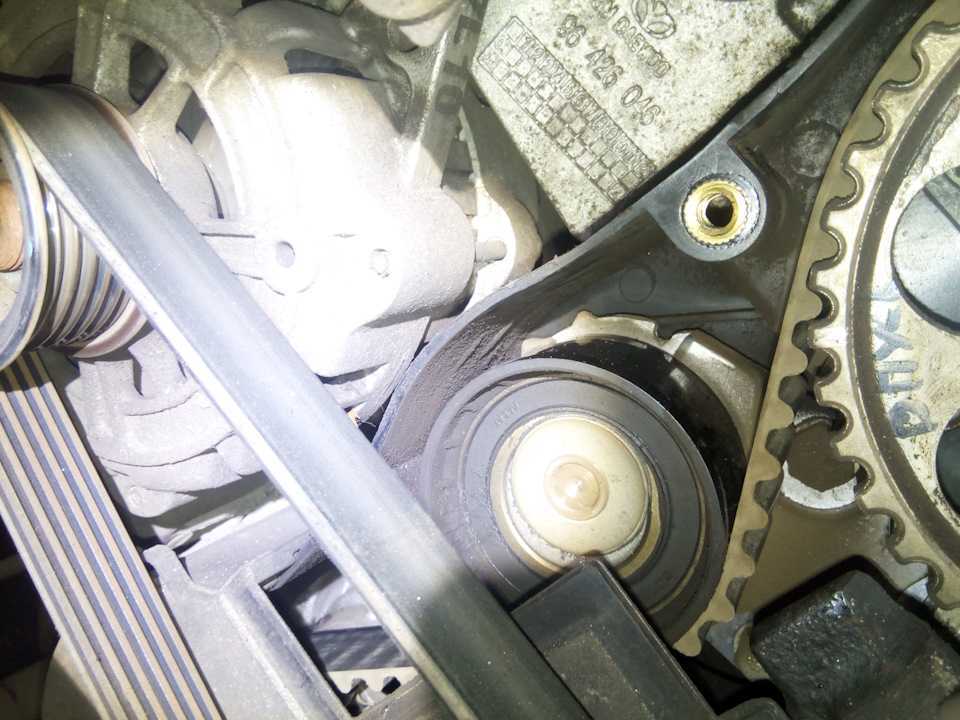

Ролики ГРМ. Что это?

Вспомнить о том, что такое ролик ГРМ, нас заставляет лишь крайний случай – либо когда пришел срок замены газораспределительного механизма, либо пришел конец самому ролику. И все же ролики работают всегда – и на светофоре, и при езде на трассе, при прогреве двигателя на стоянке. Соответственно, конечно же, ролики изнашиваются. Речь пойдет о роликах ГРМ.

Состав ролика невелик: это крепление ролика, внутренний подшипник качения с защитным сальником, и рабочее тело самого ролика, которое соприкасается с ремнем. По принципу своей работы ролики ГРМ делятся на две группы:

1. Обводные ролики, или как их еще называют паразитные, которые предназначены для получения нужной траектории ремня.

2. Натяжительные ролики, которые нужны для обеспечения необходимой натяжки ремня.

В различных типах двигателей количество роликов может быть разным и варьируется количеством от одного до четырех штук.

Попробуем разобраться со способами натяжения ремня ГРМ роликами. Итак:

1. Натяжение ремня вручную. В данном варианте крайне важна степень мастерства специалиста, проводящего данную операцию. В случае недотяга ремень будет биться, что чревато обрывом ремня, в случае перенатяжения пойдет усиленный износ самого ремня и механизма самих роликов с теми же последствиями – обрыв ремня. В случае обрыва дорогостоящего ремонта не избежать.

3. Натяжка с помощью гидронатяжителя. Это самый сложный вид рассматриваемой темы. Представляет из себя цилиндрический корпус с маслом и пружиной внутри. Сила натяжения ремня регулируется выдвигающимся штоком, который по мере вытяжения ремня, обеспечивает необходимое усилие для прижима ролика к ремню.

Как поменять ролики натяжные и обводные на Киа Рио?

Свист или скрип, раздающиеся из-под капота, даже при заглушенном моторе, часто говорят о проблемах с роликами натяжения. Иногда проблему ослабевания можно решить, зная, как поменять натяжитель ремня на Киа Рио или сменить часть подшипников.

Если неприятный звук возникает все чаще и не пропадает, необходимо искать причину:

или в самом ремне (он может надорваться, ослабеть, получить иные повреждения);
или в роликах натяжного механизма.

Если проблема в роликах или подшипниках, их необходимо поменять. Цена нового устройства с артикулом 6203 GMB составляет около 200 рублей. Автомобиль для этого придется загнать на эстакаду. Для работы потребуется накидной ключ с головкой на 14. Алгоритм выполнения операций:

заглушить двигатель;
открыть капот;
снять минусовую клемму с аккумулятора;
отыскать место расположения ремня, открыть крышку моторного отсека;
ослабить и убрать ремень с ролика. Для этого следует отжать кронштейн натяжного ролика;

открутить болт крепления ролика. Чтобы не сорвать резьбу, следует помнить, что резьба именно на этом болте обратная, против часовой стрелки. В работе вместо ключа можно использовать вороток;

выбить из механизма старые подшипники при помощи деревянного молотка и головки на 17-19. При выбивании необходимо не повредить пластик корпуса;

установить новые подшипники;
собрать механизм в обратной последовательности – завернуть натяжной болт, надеть ремешок на место, восстановить питание.

Водители рекомендуют менять таким образом ролики каждые 30-40 тысяч км. Такая задача, как поменять ролик Киа Рио, требует особой щепетильности и аккуратности. Конечно, лучше это доверить профессионалу во избежание проблем и незапланированной порчи самого ролика. НО если вы все-таки решились сделать это делать сами, то видеоматериалы автолюбителей вам в помощь.

Алгоритм проведения замены резинового кольца ГРСМ

Вот, что нужно сделать:

Обесточить аккумуляторную батарею, чтобы исключить замыкание и другое проблемы с током.
Снять генераторный ремень, так как он будет мешать дальнейшим нашим действиям.
Установить поршень 1-го цилиндра мотора в положение ВМТ.
Расслабить и открутить фиксатор НТЖ ролика.
Повернуть ролик так, чтобы снизить натяжку резинового кольца (ремня грм).
Снять ремень с колесика НТЖ ролика и валов, а также со звездочки помпы.
Зафиксировать коленвал от проворачиваний.
Открутить фиксатор колесика генератора.
Снять колесо генераторного привода.
Демонтировать шайбу, регулирующую положение ремня грм относительно всех шкивов.
Полностью демонтировать ремень.

Статья в тему: Если стартер берет на себя, как проверить

Подготовка места к установке нового ремня тоже должна быть проведена согласно квалификации. Другими словами, все тщательно очищается от масла и грязи, используется уайт-спирит или бензин.

Резиновое кольцо одевается на маховики валов, колесики помпы и НТЖ ролика.

Хотелось бы отметить пару моментов. Колесико генераторного привода вряд ли получится установить неправильно, так как имеется выемка, специально вырезанная под это дело. Так что, за это беспокоиться не стоит: шкив встанет только в одном положении, правильном.

Схема работы грм

После установки ремня, следует грамотно провести его натяжение. Для этого дела используется спецключ или особый инструмент для стопорных колец. Можно также изготовить инструмент из подручных средств, например, из столовой вилки.
