Установка гидрокомпенсаторов в двигатель ваз 2107

Как работают гидрокомпенсаторы

Гидрокомпенсаторы на ВАЗ-2107 позволяют при работе двигателя устранить тепловые зазоры в клапанах. Функционирование происходит в полностью автоматическом режиме, корректировка и любая другая настройка не требуется.

При ремонте механизма газораспределения достаточно только менять клапаны и производить их притирку. Никаких шайб или регулировочных гаек в конструкции не предусмотрено. Моторное масло двигается к гидрокомпенсаторам, за счет давления изменяются размеры этих элементов. Происходит смещение клапана под воздействием толкателя гидравлического типа с одной стороны и пружины с другой.

Выберете модификацию т/с для поиска гидрокомпенсаторы

• Lada Samara 2108/2109/2115 2108,2109,2115 Хэтчбек 1100 53 л.с. id3057 Двигатель: объем — 1.1 л., мощность — 53 л.с., тип — бензиновый, модель — BA3 21081. Привод: передний. Год выпуска: 1988-1994
• Lada Samara 2108/2109/2115 2108,2109,2115 Хэтчбек 1100 58 л.с. id7445 Двигатель: объем — 1.1 л., мощность — 58 л.с., тип — бензиновый, модель — BA3 21081. Привод: передний. Год выпуска: 1996-1994
• Lada Samara 2108/2109/2115 2108,2109,2115 Хэтчбек 1300 61 л.с. id3060 Двигатель: объем — 1.3 л., мощность — 61 л.с., тип — бензиновый, модель — BA3 2108. Привод: передний. Год выпуска: 1991-1994
• Lada Samara 2108/2109/2115 2108,2109,2115 Хэтчбек 1300 63 л.с. id3053 Двигатель: объем — 1.3 л., мощность — 63 л.с., тип — бензиновый, модель — BA3 2108. Привод: передний. Год выпуска: 1988-1994
• Lada Samara 2108/2109/2115 2108,2109,2115 Хэтчбек 1300 65 л.с. id3054 Двигатель: объем — 1.3 л., мощность — 65 л.с., тип — бензиновый, модель — BA3 2108. Привод: передний. Год выпуска: 1986-1994
• Lada Samara 2108/2109/2115 2108,2109,2115 Хэтчбек 1300 68 л.с. id5699 Двигатель: объем — 1.3 л., мощность — 68 л.с., тип — бензиновый, модель — BA3 21115. Привод: передний. Год выпуска: 1996-1994
• Lada Samara 2108/2109/2115 2108,2109,2115 Хэтчбек 1500 68 л.с. id3061 Двигатель: объем — 1.5 л., мощность — 68 л.с., тип — бензиновый, модель — BA3 21083. Привод: передний. Год выпуска: 1991-1994
• Lada Samara 2108/2109/2115 2108,2109,2115 Хэтчбек 1500 71 л.с. id4831 Двигатель: объем — 1.5 л., мощность — 71 л.с., тип — бензиновый, модель — BA3 2111. Привод: передний. Год выпуска: 1995-1994
• Lada Samara 2108/2109/2115 2108,2109,2115 Хэтчбек 1500 72 л.с. id3056 Двигатель: объем — 1.5 л., мощность — 72 л.с., тип — бензиновый, модель — BA3 21083. Привод: передний. Год выпуска: 1988-1994
• Lada Samara 2108/2109/2115 2108,2109,2115 Хэтчбек 1500 75 л.с. id105664 Двигатель: объем — 1.5 л., мощность — 75 л.с., тип — бензиновый, модель — BA3 21083. Привод: передний. Год выпуска: 1986-1994
• Lada Samara 2108/2109/2115 2108,2109,2115 Хэтчбек 1.5 78 л.с. id20166 Двигатель: объем — 1.5 л., мощность — 78 л.с., тип — бензиновый, модель — VAZ-2111. Привод: передний. Год выпуска: 1996-1994
• Lada Samara 2108/2109/2115 2108,2109,2115 Хэтчбек 1500 72 л.с. id53073 Двигатель: объем — 1.5 л., мощность — 72 л.с., тип — бензиновый, модель — BA3 21083. Привод: передний. Год выпуска: 1987-1993

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Гидрокомпенсаторы ВАЗ 2107

Гидрокомпенсаторы — это устройства, которые самостоятельно выполняют регулировку зазора клапанов. Деталь является более совершенным изделием, по сравнению с регулятором механического типа, который применялся на старых автомобилях. На ВАЗ 2107 и другой «классике» гидрокомпенсаторы (ГКК) не устанавливались. В результате чего через каждые 10 тыс. км. пробега приходилось регулировать тепловой зазор клапанов. Процедура регулировки осуществлялась вручную, т. е. нужно было демонтировать клапанную крышку и выставлять зазоры при помощи специального щупа.

Описание: для чего нужны и принцип действия гидрокомпенсаторов

Механические элементы, которые отвечают за регулировку зазора, со временем изнашиваются. Если зазор будет отрегулирован несвоевременно, появятся шумы двигателя, динамика снизится, а расход бензина возрастёт. В результате при пробеге 40–50 тыс. км. нужно менять сами клапаны. Если сказать кратко по механической регулировке, то эта конструкция далека от совершенства.

При оснащении двигателя гидрокомпенсаторами не нужно задумываться о необходимости регулировки клапанов. Гидроопора сама выставит необходимый зазор, что положительно сказывается на ресурсе силового агрегата, увеличении мощности, снижении расхода топлива. К тому же деталь характеризуется довольно длительным сроком службы — порядка 120–150 тыс. км. пробега. Для полного понимания, как работают гидрокомпенсаторы на ВАЗ 2107 и любом другом автомобиле, стоит рассмотреть их принцип действия.

В гидроэлемент поступает моторное масло через специальный клапан в виде шарика. Смазка выдвигает поршень ГКК, изменяя его высоту. В результате достигается такое положение, при котором гидродеталь максимально уменьшает зазор клапана в механизме газораспределения. После этого масло в гидрокомпенсатор не поступает, поскольку есть определённый (максимальный) момент прижатия. Когда между клапаном и гидроэлементом образуется выработка, клапанный механизм снова открывается и накачивает масло. Как результат в ГКК всегда создаётся высокое давление, обеспечивающее максимальное прижатие.

Помимо перечисленных преимуществ, у гидроопоры есть также отрицательные стороны:

• необходимость применения качественного масла;
• ремонт более сложный и дорогой.

Признаки неисправности гидрокомпенсаторов и их причины

Как и любая другая деталь автомобиля, гидрокомпенсаторы со временем выходят из строя и этому есть характерные признаки:

• появление стука (цокота);
• снижение мощности силового агрегата.

Цокот под клапанной крышкой

Основной признак, свидетельствующий о неполадках гидроопоры — посторонний стук (цокот) после запуска мотора, доносящийся из-под клапанной крышки. Поскольку шум и причины его появления могут отличаться, нужно научиться различать характер стуков и уже после этого делать соответствующие выводы.

1. Стук в моторе при запуске. Если шум исчезает через несколько секунд после запуска силового агрегата, то этот эффект не является признаком неполадки.
2. Появление стука гидроопор на холодном и прогретом моторе, при этом шум исчезает при повышении оборотов. Вероятная причина — износ шарика обратного клапана, что говорит о необходимости замены ГКК. Проблема может проявляться также при загрязнении гидроэлемента. Для устранения неполадки прибегают к чистке.
3. Стук присутствует только на прогретом моторе. Такой тип шумов указывает на износ элементов гидрокомпенсатора. Деталь подлежит замене.
4. Стук при работе силового агрегата на повышенных оборотах. Проблема может быть как в чрезмерном, так и недостаточном уровне моторного масла. В этом случае его необходимо проконтролировать и довести до нормы. Причина также может быть связана с неполадками маслоприёмника, которые придётся устранить.
5. Постоянное присутствие стука. Вероятная причина — зазор между кулачком распределительного вала и рокером. Проблему устраняют чисткой или заменой пришедших в негодность деталей.

Монтаж гидрокомпенсаторов

Намного проще окажется приобрести в сборе ГБЦ с гидрокомпенсаторами на ВАЗ-2107. Но если все же решили самостоятельно переделать, тогда выполняете такие действия:

1. Все каналы, по которым поступает масло, необходимо на время проведения работ закрыть.
2. Установить втулки гидротолкателей.
3. Прижмите шайбы головки блока.
4. Запрессуйте уплотнительные кольца в пластину гидравлических толкателей.
5. Смонтируйте весь механизм на головке.
6. Установите пружины и плунжеры, после чего поставьте рычаги привода 4, 6, 7, 8 клапанов.
7. Проверьте ход плунжеров и при необходимости произведите корректировку.
8. В пастели распределительного вала необходимо сделать отверстие и в него поставить трубку.
9. Производите монтаж гидравлической системы, чтобы все трубки были направлены правильно.

Обычно в комплекте с гидротолкателями имеется подробная инструкция, в которой указывается схема прокладки трубок для каждого типа двигателя.

Стук гидрокомпенсатора – вероятные причины и их решение.

Есть две причины стука гидрокомпенсатора – в его внутреннюю полость не поступает масло (или поступает, но мало), изношены рабочие поверхности, из-за чего масло из наполненного компенсатора выдавливается наружу. Масло может не поступать в гидрокомпенсатор из-за попадания металлической стружки (остатки производства) в очень тонкий канал или из-за его закоксовывания при использовании некачественной смазки. Проблемы из-за стружки обычно возникают на этапе обкатки или после нее. Если же стук в приводе клапанов начал появляться после 20 тыс. км, вероятнее всего, закоксовались тонкие масляные каналы.

Гидрокомпенсаторы ?

Что такое гидрокомпенсатор и зачем он нужен?

Гидрокомпенсаторы представлены в виде устройств, позволяющих регулировать зазоры между валом и клапанам в автоматическом порядке за счет давления масла. Среди положительных аспектов использования подобных механизмов стоит выделить следующие:

• уменьшение расхода топлива;
• улучшение динамических характеристик;
• повышение акустического комфорта за счет снижения шума при работе двигателя;
• минимизация ударных нагрузок и смягчение работы двигателя;
• износ деталей ГРМ снижается;
• повышается точность фаз газораспределения;
• увеличение крутящего момента двигателя, его мощности и ресурса.

Что это такое

Гидрокомпенсаторы – это детали для тюнинга двигателя автомобиля. Устройство в автоматическом режиме регулирует зазор клапанов.

На старых семерках ГКК заводом никогда не устанавливались. На некоторых автомобилях тех времен стояли регуляторы механического типа. Но эффективность их работы оставляла желать лучшего.

Встроенные механические элементы подвержены износу. Неправильно отрегулированный зазор приводит к повышению шумности мотора. В результате динамика автомобиля падает, а расход топлива растет. Через 50 тысяч пробега приходится осуществлять ставить новые клапаны.

Замена гидрокомпенсаторов на ВАЗ Классика

Сегодня поговорим о такой процедуре как замена гидрокомпенсатора на таком автомобиле, как ВАЗ серия «классика».

Первым делом необходимо пояснить какую роль выполняют гидрокомпенсаторы. Главная их функция — это постоянное поддержание нормального положения рычага привода клапана и кулага распредвала (нормальным состоянием считается беззазорное).

Данное явление наблюдается, когда начинает исчезать высокочастотная составляющая из всего спектра. Эти высокочастотные составляющие работают за счет функционирования газораспределительного механизма.

Когда двигатель работает на холостых, то можно прослушать только небольшой шум, вырабатываемый цепью в приводе распредвала. Данный шум можно ликвидировать установкой цепи с одним рядом, например, от такого авто как Нива 21214.

На фото ниже вы можете наглядно просмотреть весь процесс пошагово, автор рассказывает и показывает, как самостоятельно в условиях гаража провести такую процедуру как замена гидрокомпенсатора.

Данным шагом можно достичь:

• Полностью исчезает нужда в настройке зазоров ГРМ
• Двигатель будет работать на порядок тише
• Хороший мягкий разгон
• Почти полное отсутствие вибрации

Из инструментов нужно запастись:

1. Набором гидрокомпенсаторов (мы остановились на НИВЕ 21214, количество 8 штук
2. Масляная рампа от того же авто
3. Сборный узел из Распредвала и пастели
4. Стандартные инструменты

В работе есть один очень весомый нюанс, на моменте затяжки гидроопоры нужно потрудиться и приложить силу в 2-2,5 кг.

Данный шаг необходим, чтобы все гидроопоры хорошо функционировали, не произошло клина и клапана не издавали посторонних звуков.

Итак, приступая к работе первым делом нужно извлечь такой элемент как воздушный. После этого нужно провести демонтаж крышки клапанов (следите, чтобы провести данную процедуру на холодном двигателе).

Далее совмещаем все метки звезды и постели, теперь нужно разогнуть шайбу стопора, вывинчиваем болт звезды и откладываем в сторону.

Вывинчиваем все крепежные гайки, фиксирующие пастель.

Там, где раннее располагались болты регулировки, теперь будут располагаться гидрооопоры.

Далее извлекаем рокера, внимательно проводим нумеровку всех деталей поочередно, этот шаг помогает избежать сложностей при обратной сборке.

Теперь вооружившись головкой на 21, отвинчиваем болты регулировки.

Следующий шаг требует немалых усилий, так как втулка болтов регулировки не выходит обычно легко.

После того как вы все-таки справились с предыдущим шагом, мы дожны откачать масло из колодцев, где расположены втулки. Тщательно проводим чистку их.

Очень важно с гидроопор провести ликвидацию шайбу стопоров

Прикладываем масляную рампу к головке и через всю конструкцию вывинчиваем гидроопоры.

Теперь нужно провести затяг гидроопоры с помощью головки на 24

Тут важно не переусердствовать, иначе можете «словить» клин и клапана могут издавать стук

Далее монтируем на место рокера на место.

Монтируем новый распределительный вал вместо изношенного и фиксируем его гайками.

Теперь возвращаем звезду на место и выставляем ее по меткам на распределительном валу.

Фиксируем крепежным болтом и стопорим шайбочки.

Монтируем натяжитель.

Коленвал вращаем на пару оборотов таким образом, чтобы все составляющие механизма встали в строй. Если при прокручивании все хорошо-устанавливаем крышку клапанов и фиксируем.

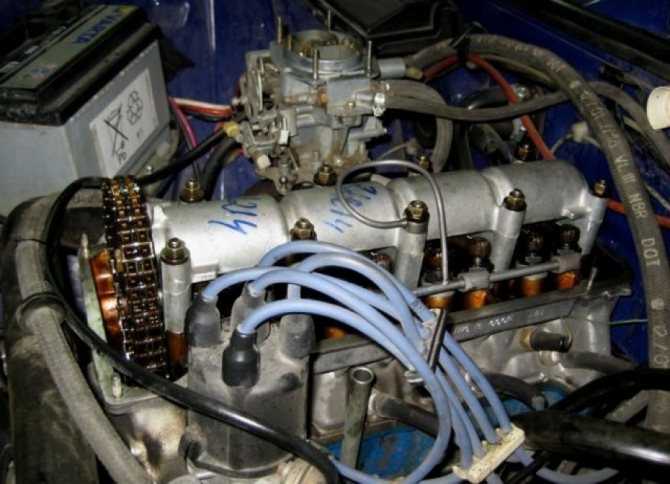

Установка гидрокомпенсаторов на ВАЗ 2107

Прежде чем приступить к установке гидрокомпенсаторов на ВАЗ 2107 потребуется подготовить необходимые детали, материалы и инструменты. Перечень элементов, которые понадобятся для работы:

• одна шпилька распределительного вала;
• распределительный вал в сборе ВАЗ 21214;
• 8 гидрокомпенсаторов от той же модели;
• масляная рампа от ВАЗ 21214;
• 8 рокеров.

Если старые рокеры находятся в хорошем состоянии, то необходимости в их замене нет. Из инструментов и материалов понадобятся:

• динамометрический ключ;
• стандартный набор гаечных ключей;
• набор головок;
• плоская отвёртка;
• проволока;
• прокладка крышки ГРМ;
• ветошь.

Процесс монтажа гидрокомпенсаторов на «Жигулях» седьмой модели сводится к следующим пошаговым действиям:

1. Обеспечиваем доступ к клапанной крышке, демонтируя корпус воздушного фильтра, карбюратор и трамблёр. Последние два устройства снимают только для удобства.

Диагностика ГКК

Прислушиваться к стукам и следить за динамикой мотора ВАЗ 2107 – привычка, конечно, полезная. Но засучивать рукава и загонять машину в гараж все же придется. Ведь для точной диагностики необходимо достать устройство и лично его осмотреть.

1. Снимите клапанную крышку.
2. С помощью специального ключа проверните коленвал так, чтобы поршень цилиндра попал в такт сжатия.
3. Попробуйте нажать на плечо коромысла на впускном клапане.

Если коромысло легко поддается на ваши усилия, гидрокоменсатор требует замены. Вы также можете проверить работоспособность гидроопор с помощью отвертки. Если нажать на неисправный механизм, он даст люфт.

Конструкция гидрокомпенсаторов

Устройство и принцип работы гидрокомпенсатора рассмотрим на примере гидротолкателя, установленного в головке блока цилиндров. Остальные типы гидрокомпенсаторов хотя и отличаются по конструкции, но работают по тому же принципу. Гидротолкатель представляет собой корпус, внутри которого установлена подвижная плунжерная пара с шариковым клапаном. Корпус подвижен относительно направляющего седла, сделанного в головке блока цилиндров. Если ГК вмонтирован в рычаги привода клапанов (в рокеры или коромысла), его подвижной частью является только плунжер, выступающая часть которого выполнена в виде шаровой опоры или опорного башмака.

Основная часть ГК — плунжерная пара. Зазор между втулкой и плунжером составляет всего 5-8 мкм, что обеспечивает высокую герметичность соединения, при этом подвижность деталей сохраняется. В нижней части плунжера сделано отверстие для поступления масла, которое закрывается подпружиненным обратным шариковым клапаном. Между втулкой и плунжером установлена достаточно жесткая возвратная пружина.

Диагностика и замена гидрокомпенсаторов

При выходе из строя одного или нескольких ГК появляется стук, похожий на клапанный. Этот звук хорошо распространяется в металле, поэтому для определения неисправного гидрокомпенсатора применяют фонендоскоп. Аналог этого прибора можно изготовить и самостоятельно из стального стержня длиной около 700 мм и диаметром 5-6 мм. На один торец стержня крепится жестяная банка из-под пива с обрезанным верхом, а на его середину — деревянная ручка. Приложив ухо к банке и поочередно приставляя свободный торец «фонендоскопа» к головке блока в зоне каждого компенсатора, на слух определяют неисправный по усиленному стуку. «Подозрительный» ГК следует демонтировать и проверить.

Извлечь ГК из седла можно с помощью магнита. Если это не удается (ГК «прикипел» или заклинил), его извлекают съемником, предварительно приварив к нему тягу с крюком. Некоторые гидрокомпенсаторы поддаются разборке, что позволяет определить степень износа внутренних деталей. Разборку следует производить с особой аккуратностью, чтобы не повредить поверхности сопряженных элементов.

Гидроопоры разбираются после снятия стопорного кольца; внутренние детали гидротолкателя «вытряхивают», аккуратно постукивая его корпусом о металлическую поверхность. Загрязненный компенсатор промывают в ацетоне или в другом растворителе.

Визуальный осмотр позволяет обнаружить внешние повреждения торцевой поверхности гидрокомпенсатора, подвергающейся нагрузкам (выбоины, царапины или задиры). В процессе эксплуатации на ней может образоваться даже углубление.

Существует еще один простой и действенный способ контроля состояния демонтированного ГК: после заполнения маслом он не должен сжиматься при прикладывании усилия рук. В противном случае он неисправен и подлежит замене. Работоспособный ГК, сжатый в струбцине, оказывает значительное сопротивление и незначительно уменьшает длину только через 20-30 сек.

Монтаж гидрокомпенсаторов

Намного проще окажется приобрести в сборе ГБЦ с гидрокомпенсаторами на ВАЗ-2107. Но если все же решили самостоятельно переделать, тогда выполняете такие действия:

1. Все каналы, по которым поступает масло, необходимо на время проведения работ закрыть.
2. Установить втулки гидротолкателей.
3. Прижмите шайбы головки блока.
4. Запрессуйте уплотнительные кольца в пластину гидравлических толкателей.
5. Смонтируйте весь механизм на головке.
6. Установите пружины и плунжеры, после чего поставьте рычаги привода 4, 6, 7, 8 клапанов.
7. Проверьте ход плунжеров и при необходимости произведите корректировку.
8. В пастели распределительного вала необходимо сделать отверстие и в него поставить трубку.
9. Производите монтаж гидравлической системы, чтобы все трубки были направлены правильно.

Преимущества гидрокомпенсаторов

Если на автомобиль ВАЗ-2107 установить гидравлические компенсаторы, то вы получите такие преимущества:

1. Полностью пропадут высокочастотные звуки, которые появляются при работе двигателя.
2. Общий шум мотора снижается в несколько раз. Конечно, звук движущейся цепи все равно не пропадет.
3. Снижается уровень шума от мотора в салоне. Если ехать со скоростью менее 80 км/ч, звука почти нет.
4. Уменьшается, причем существенно, износ элементов газораспределительного механизма. Пропадают постоянные ударные нагрузки, которые происходят при наличии зазоров в элементах.
5. Сохраняется целостность кулачков и рокеров, независимо от величины пробега автомобиля. Обязательно нужно знать, как проверить гидрокомпенсаторы самостоятельно – это позволит улучшить эффективность их работы.
6. Если смонтировать гидравлические толкатели на механизм газораспределения, в котором изношены рокеры и кулачки на распредвале, все поверхности постепенно выравниваются.
7. Все параметры мотора остаются прежними – мощность и приемистость не изменяется при установке гидротолкателей. Зато из-за того, что нет различия в зазорах клапанов, работает мотор максимально равномерно.
8. При наличии достаточного количества смазки все элементы гидрокомпенсаторов имеют огромный ресурс – износа практически нет.

Установка гидрокомпенсаторов на ВАЗ 2107

Чтобы самостоятельно произвести установку элементов на «семерке», вам нужно иметь под рукой инструменты и приспособления:

1. Ключ динамометрический.
2. Набор гаечных ключей (накидных, торцовых головок, рожковых).
3. Сверла и электродрель.
4. Медная и стальная проволока.
5. Новая прокладка под крышку газораспределительного механизма.
6. Угловая шлифовальная машинка или несколько напильников.
7. Ветошь.
8. Мелкоабразивный точильный диск.
9. Комплект гидравлических компенсаторов.
10. Оправа для шайб головки блока.
11. Механизм для замены плунжеров.

Даже перед тем как проверить гидрокомпенсаторы, нужно подготовить специальный инструмент – без него провести все работы довольно сложно.

Перечень элементов, которые понадобятся для работы:

1. одна шпилька распределительного вала;
2. распределительный вал в сборе ВАЗ 21214;
3. 8 гидрокомпенсаторов от той же модели;
4. масляная рампа от ВАЗ 21214;
5. 8 рокеров.

Если старые рокеры находятся в хорошем состоянии, то необходимости в их замене нет. Из инструментов и материалов понадобятся:

1. динамометрический ключ;
2. стандартный набор гаечных ключей;
3. набор головок;
4. плоская отвёртка;
5. проволока;
6. прокладка крышки ГРМ;
7. ветошь.

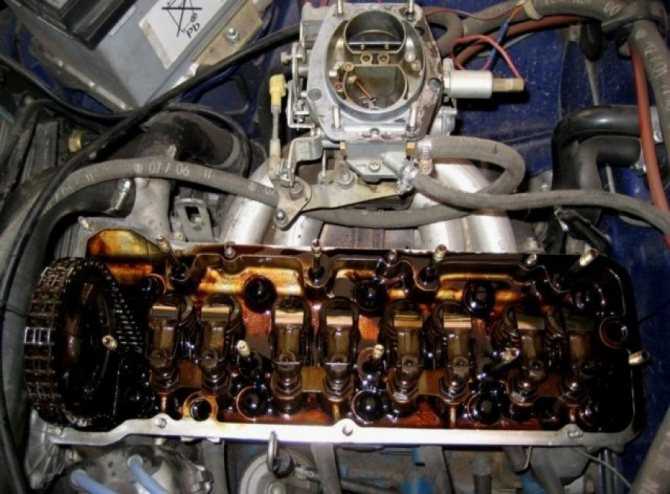

Обеспечиваем доступ к клапанной крышке, демонтируя корпус воздушного фильтра, карбюратор и трамблёр. Последние два устройства снимают только для удобства.

Для доступа к механизму ГРМ демонтируем фильтр с корпусом, карбюратор и трамблёр, после чего снимаем клапанную крышку

Проворачивая коленвал ключом на 38, устанавливаем его в положение, при котором метка на распредвале совпадёт с отливом на корпусе подшипников.

Путём проворачивания коленвала устанавливаем такое положение, при котором метка на шестерне распредвала будет совпадать с выступом на корпусе подшипников

При помощи отвёртки отгибаем стопор болта шестерни распредвала и отворачиваем крепёж ключом на 17. Фиксацию цепи на звёздочке производим проволокой.

Чтобы избежать падения цепи внутрь двигателя, подвязываем её проволокой к шестерне распредвала

Головкой на 13 отворачиваем крепление корпуса подшипников и снимаем полностью распредвал.

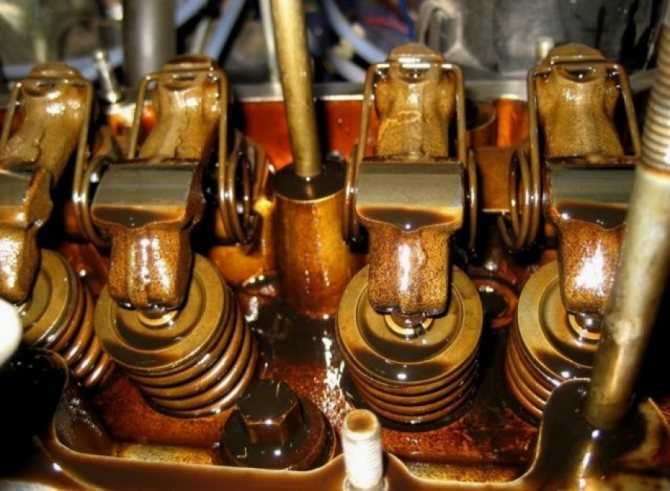

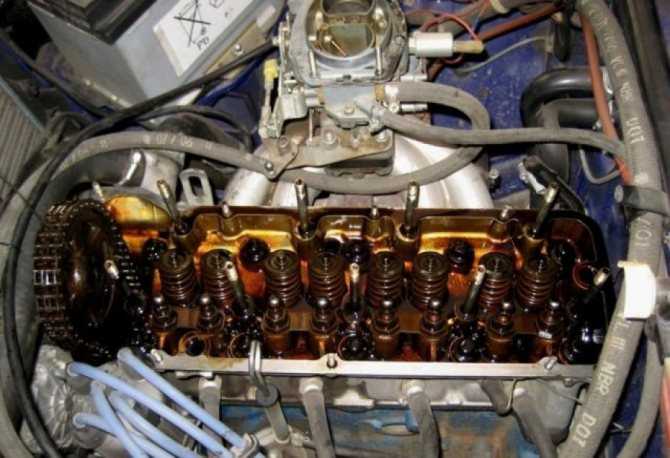

Демонтируя пружины и рокеры, последние необходимо пронумеровать чтобы установить в таком же порядке

Головкой на 21 выкручиваем втулки регулировочных болтов.

Регулировочные болты отворачиваем вместе с втулками головкой на 21

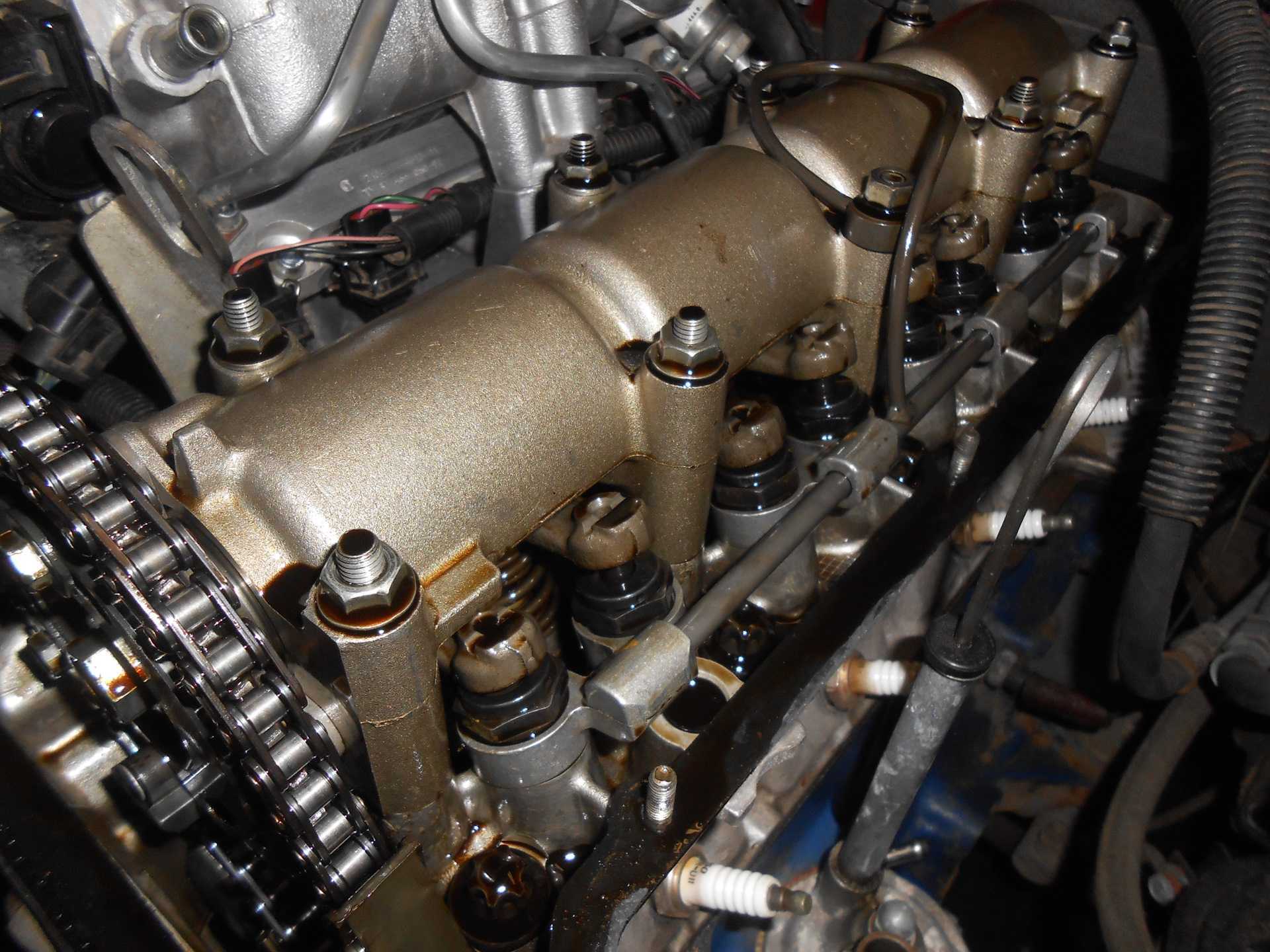

• Перед монтажом масляной рампы, продуваем её воздухом при помощи компрессора.
• Устанавливаем гидрокомпенсаторы через рампу, предварительно демонтировав стопоры. Сперва затягиваем ГКК слегка, а после моментом 2–2,5 кг/м.

Перед монтажом гидрокомпенсаторов с них снимают стопорные элементы

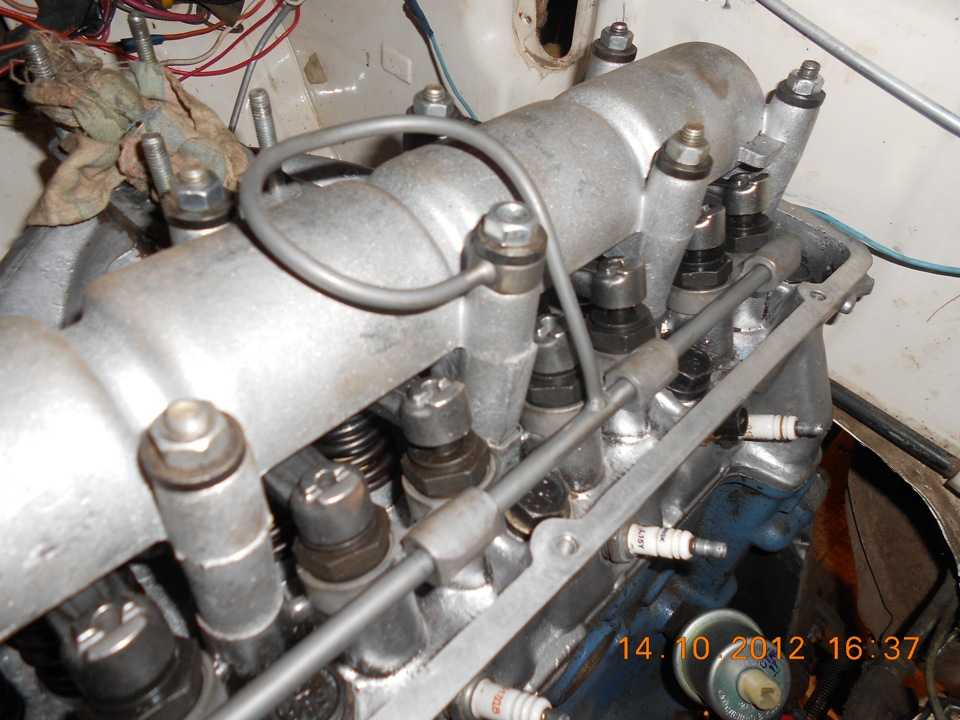

Производим монтаж нового распредвала и помещаем кольцо масляной рампы на шпильку №1.

При установке распредвала на ГБЦ помещаем кольцо масляной рампы на шпильку №1

Затяжку производим в определённой последовательности.

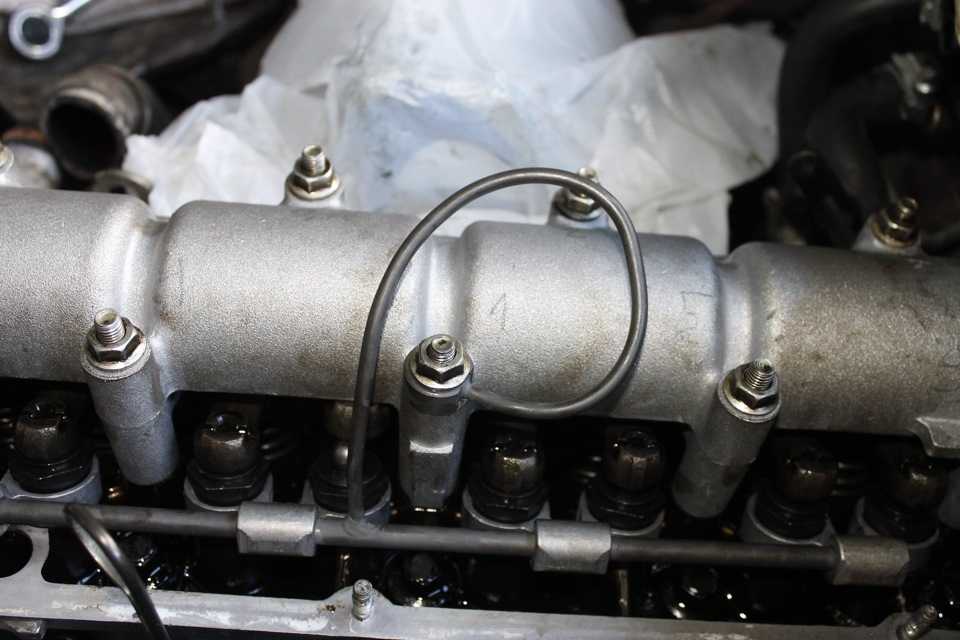

Чтобы масляная магистраль не упиралась в клапанную крышку, ей следует придать определённую форму

Производим обратную сборку всех демонтированных элементов.

Секреты установки гидрокомпенсаторов

Для нормального функционирования ГРМ с гидрокомпенсаторами (после их замены) следует соблюдать определенные правила:

• новые ГК на заводе-изготовителе заполняются консервирующим масляным составом, который при установке удалять не нужно. После запуска мотора этот состав без каких-либо последствий смешивается с маслом из системы смазки двигателя;
• не следует устанавливать в ГРМ пустые гидрокомпенсаторы, «завоздушенность» которых образовалась вследствие разборки и промывки. Сначала их нужно заполнить маслом. Несоблюдение этого правила может привести к появлению значительных ударных нагрузок, особенно при первом пуске двигателя (пока «прокачается» система смазки);
• после установки ГК на двигатель рекомендуется 5-7 раз провернуть коленвал за храповик ключом и перед первым пуском мотора выждать 10-15 мин. Это необходимо для того, чтобы под давлением кулачков распредвала плунжерные пары нагруженных компенсаторов заняли рабочее положение;
• при ремонте и замене ГК нужно промыть масляную систему, заменить масляный фильтр, залить в двигатель свежее масло. Вращая коленвал, можно визуально проверить поступление масла через масляные каналы к установочным седлам (при извлеченных гидрокомпенсаторах);
• в ходе ремонта двигателя автомобиля с пробегом свыше 150-200 тыс. км гидрокомпенсаторы зазоров клапанов желательно заменить (при таком пробеге, как правило, они выходят из строя). Использование некачественных масел и несоблюдение сроков их замены может вдвое уменьшить срок службы ГК;
• при наличии одного или нескольких неисправных гидрокомпенсаторов менять желательно весь комплект, иначе скоро придется повторно вскрывать ГРМ для ремонта.

Замена коромысел на ВАЗ 2107

Рокеры (коромысла) являются одним из элементов механизма газораспределения двигателя ВАЗ 2107. Назначение детали — передавать энергию от кулачка распределительного вала на шток клапана. Поскольку рокер постоянно подвергается механическим и тепловым нагрузкам, со временем происходит его износ.

Если в процессе эксплуатации «семёрки» наблюдается снижение мощности двигателя или слышится характерное постукивание в ГБЦ, то вероятной причиной является поломка коромысла. Во время проведения ремонтных работ необходимо очистить рокеры от загрязнений, нагара и проверить их на предмет износа и повреждений.

При сильном износе коромысла или присутствии видимых повреждениях деталь нуждается в замене

При регулировке клапанов или ремонте ГБЦ можно заметить, что коромысла стоят несколько наперекос по отношению к распредвалу, т. е. расстояние между плоскостью рокера и шейкой распредвала неодинаково. Некоторые владельцы «классики» для устранения такого нюанса выравнивают или меняют пружины, прижимающие коромысла, заменяют сам рокер, но проблема по-прежнему может остаться.

При перекосе коромысла некоторые автомобилисты меняют саму деталь, пружины, иногда распредвал, но желаемого эффекта не так и не достигают

Если возникает необходимость в замене коромысел на «семёрке», например, 1 детали в случае её поломки, то распредвал демонтировать необязательно. Для этого будет достаточно поддеть отвёрткой пружину, вынуть её, а после извлечь сам рокер. Новую деталь устанавливают в обратном порядке. Если производится замена всех коромысел, то распределительный вал разумнее демонтировать.

Стоят ли гидрокомпенсаторы на ваз 2107 инжектор

Сообщения: 500 Зарегистрирован: 07 апр 2010, 00:00 Откуда: Tyumen Стаж: 2008 Авто: Mitsubishi Lancer IX

Рейтинг: 550

Репутация: 0

Поблагодарили: 1 раз

Сообщение Another23 » 23 сен 2011, 10:56

Сообщения: 2407 Зарегистрирован: 16 май 2007, 00:00 Откуда: Тюмень Стаж: 2007 Авто: Копевар Награды: 1

Рейтинг: 9 207

Репутация: +8

Благодарил (а): 91 раз Поблагодарили: 120 раз

Сообщение Zloy_alex » 23 сен 2011, 11:08

Сообщения: 261 Зарегистрирован: 30 ноя 2008, 00:00 Стаж: 2004 Награды: 1

Рейтинг: 261

Репутация: 0

Сообщение maks72t » 23 сен 2011, 11:10

Сообщения: 824 Зарегистрирован: 15 май 2008, 00:00 Откуда: от туда Стаж: 500000 Авто: ЗАЗ 968М/порше Награды: 1

Рейтинг: 1 024

Репутация: +1

Благодарил (а): 5 раз Поблагодарили: 2 раза

Сообщение Kenny_tmn » 23 сен 2011, 11:33

нет их там и не будет ни когда.

если правда кому то делать было нечего и туда их поставили.

Сообщения: 3366 Зарегистрирован: 28 июн 2007, 00:00 Откуда: из от туда Стаж: с 2016 года Авто: ступа с метлой Награды: 1

Рейтинг: 7 616

Репутация: +24

Благодарил (а): 8 раз Поблагодарили: 37 раз

Сообщение gorodovoy » 23 сен 2011, 11:40

о-ё-ё-ё-ё-й. вот она потом попрет нереально

P/S/ если вал не купили в личку напиши. а то прикупили как то ненароком на ВАЗ 2101, а машину продали, теперь лежит

Как установить гидрокоменсатор на ВАЗ 2107

Перед началом работ приготовьте следующие инструменты:

• новые детали;
• набор ключей и головок;
• динамометрический ключ;
• набор отверток;
• ветошь;
• новая прокладка для крышки газораспределительного механизма.

Выполните следующие шаги по порядку:

1. Снимите воздушный фильтр.
2. Снимите карбюратор.
3. Снимите трамблер. Клапанная крышка должна быть полностью свободна для работы.
4. С помощью ключа на 38 проверните коленчатый вал так, чтобы метка распределительного вала совпала с выступом на корпусе подшипников.
5. Зафиксируйте цепь на звездочке с помощью проволоки, чтобы она не упала в двигатель.
6. Отогните стопор болта на звездочке распределительного вала и отверните крепеж.
7. С помощью головки сверните крепление распредвала и снимите его.
8. Снимите все коромысла и пружины. Найдите способ обозначить каждый рокер, чтобы при сборе поставить его на место!
9. Отверните болты регулировки и их втулки.
10. Продуйте компрессором масляную рампу.
11. Демонтируйте стопорные элементы с гидрокомпенсаторов.
12. Установите ГКК через рампу и немного затяните их.
13. Затяните гидрокомпенсаторы с моментом от 2 до 2,5 кг/м.
14. Установите новый распредвал от 21214.
15. Не забудьте разместить кольцо масляной рампы на первую шпильку.
16. Соблюдайте последовательность затяжки распредвала согласно приведенной схеме.
17. Проследите за тем, чтобы масляная магистраль приняла форму, которая бы не мешала монтировать крышку клапанов.
18. Установите и прикрутите шестерню распределительного вала.
19. Установите карбюратор, трамблер и воздушный фильтр.

Как видите, работа легко осуществляется своими руками в гараже. У опытного мастера на все уйдет не более двух часов.

Как работают гидрокомпенсаторы

Гидрокомпенсаторы на ВАЗ-2107 позволяют при работе двигателя устранить тепловые зазоры в клапанах. Функционирование происходит в полностью автоматическом режиме, корректировка и любая другая настройка не требуется.

При ремонте механизма газораспределения достаточно только менять клапаны и производить их притирку. Никаких шайб или регулировочных гаек в конструкции не предусмотрено. Моторное масло двигается к гидрокомпенсаторам, за счет давления изменяются размеры этих элементов. Происходит смещение клапана под воздействием толкателя гидравлического типа с одной стороны и пружины с другой.

Выводы

Ничто не мешает ликвидировать шум гидрокомпенсаторов самостоятельно. У вас богатый опыт и золотые руки? Тогда все проблемы решаемы. Но если вы не владеете навыками по разборке и промывке газораспределительного механизма, могут возникнуть сложности.

Приведем пример. Допустим, вы заменили масло и поставили новый фильтр. Но раздражающий стук никуда не делся. Поэтому вы решили пойти на крайние меры — установили новые гидрики. Завели мотор и услышали знакомый высокочастотный шум. Остается плюнуть на все безуспешные попытки и ехать в техцентр.

В итоге причина оказалась в том, что на кулачках коленчатого вала появились задиры. Металл просто не доставал до компенсаторов. Образовался большой зазор. Пришлось менять коленвал. Но деньги за масло и новые гидрокомпенсаторы оказались потрачены зря. Да и время ушло впустую.

Опытные сотрудники автосервиса быстро найдут истинную причину стука, и в максимально короткие сроки сделают ремонт. Это уменьшит финансовые расходы и сэкономит время.
