Когда нужна замена ремня генератора: признаки износа, делаем сами

Как определить износ

Визуальная оценка состояния ремня – самый верный способ определения времени замены. Если на материале заметны следы износа – трещины, расслоения, разлохмачивание ниток и т.п, замену элемента откладывать не стоит. Тем более, что это грозит полным выходом из строя не только ремня, но и самого гена, а вместе с ним и общей системы электроцепи.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!. Еще одним способом, помогающим определить срок замены ремня, является сверка данных о пробеге транспортного средства

Если машина проходит 40-50 тыс. километров, однозначно, требуется обновить ремень

Еще одним способом, помогающим определить срок замены ремня, является сверка данных о пробеге транспортного средства. Если машина проходит 40-50 тыс. километров, однозначно, требуется обновить ремень.

Определяют время замены ремня и по второстепенным признакам. Например, характерным симптомом его износа является свист, идущий из-под капота автомобиля. Он увеличивается при любой нагрузке на электрику. К примеру, если включить оптику или попытаться подать газу, шума будет больше.

Свист ремня – это еще не проблема, а лишь указка. Он поможет выявить только зарождающийся изъян, даст знать, что в скором времени понадобится проводить замену.

Проблему ремня в топовых автомобильных комплектациях сразу же показывает индикатор. Он даже автоматически определяет, насколько элемент пришел в негодность.

Однако не всегда свист говорит о слабом ремне. Шум подобного типа может появляться по разным причинам. К примеру, если при последней замене вы, или прежний владелец машины, установили дубовый ремень. Дубовый – т.е, изготовленный из некачественной резины. Понятно, что он начнет свистеть не только по причине слабого натяга, но и из-за попадания на материал капель воды или масла.

Неприятный шум будет слышен от дубового ремня даже зимой, в холодную погоду. Ремень затвердевает и начинает издавать раздражающий нервы свист.

Расположен ремень гена слева от ДВС, если стоять лицом к машине. Осмотр детали должен проводиться с отключенным зажиганием и отсоединенной клеммой батареи.

Также он может находиться и в других местах, это в основном, зависит от модели автомобиля. Но всегда искать нужно ремень возле гена и натяжного устройства.

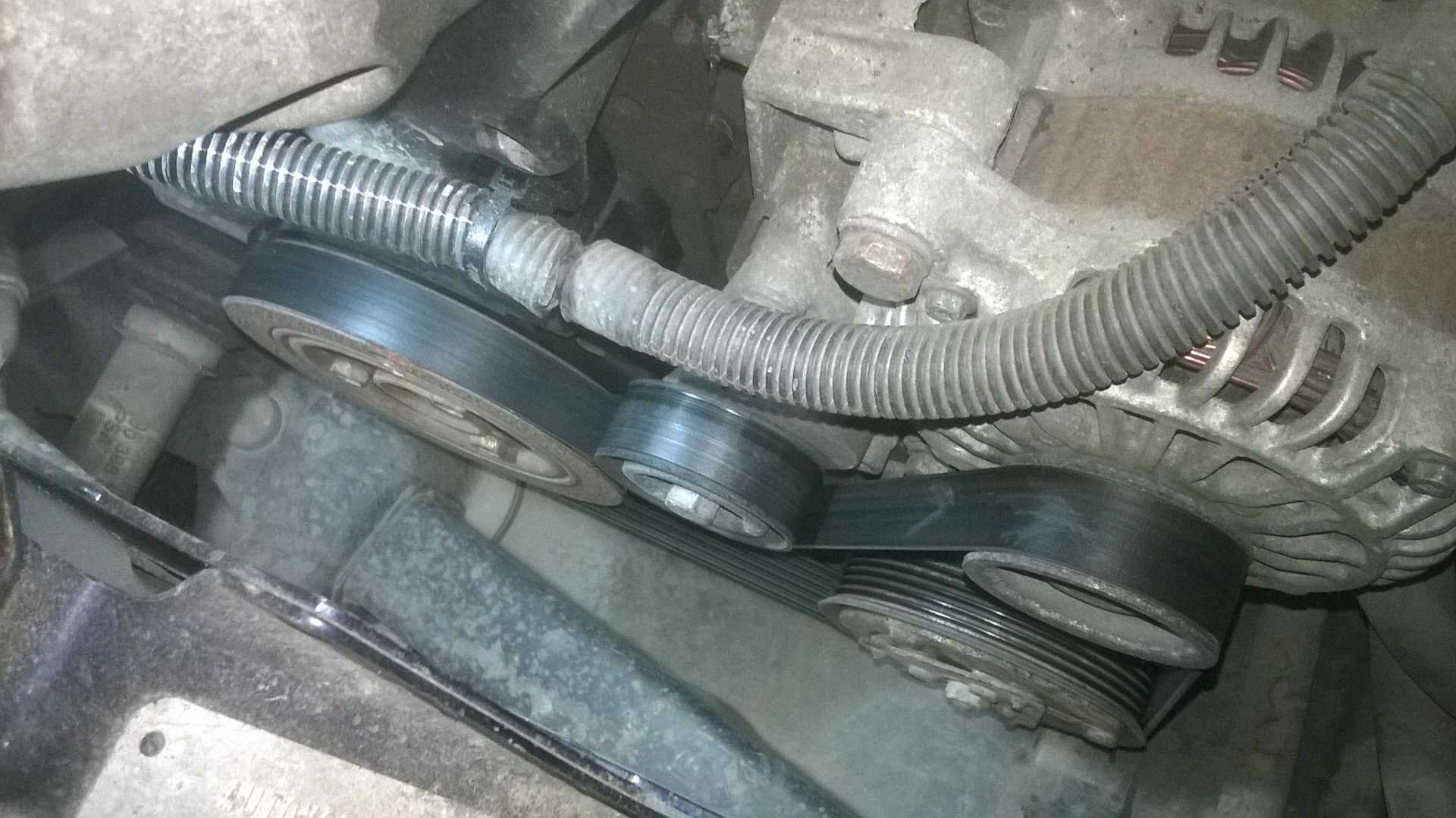

К примеру, вот на фото: синяя стрелка указывает на ген, желтая – на ролик натяжного, красная – на ремень.

Описание ремня генератора

Что представляет собой схема установки ремешка генераторного устройства, что будет, если он порвется, как быть, если после замены появился свист? Какой должен быть размер, номер и длина ремешка, можно ли ехать на авто, если ремень порвался? Для начала разберем основные виды и неисправности в работе РГ.

Разновидности

Какие бывают виды приводных ремешков для автомобилей с кондиционером и без него:

Клиновидный РГ. Такой вид ремешков является традиционным, он ставится в основном на более старые машины. Применение таких РГ допускается в автомобилях, где привод от коленвала осуществляется на сам агрегат. Основным недостатком таких РГ считается то, что в ходе функционирования он может проскальзывать. Клиновидные ремешки имеют несколько подвидов, наиболее усовершенствованной версией считаются зубчатые. Такие РГ обладают клиновидным профилем, а на их внутренней поверхности располагаются специальные зубья.
Поликлиновые РГ. На сегодняшний день такие ремешки ставятся повсеместно на более современные авто, эти ремни также зовутся многоручейными. Ширина таких РГ больше, однако толщина значительно меньше. Благодаря этим характеристикам обеспечивается лучшая гибкость. На внутренней поверхности ремня находятся несколько рядов ручейков, которые зовутся бороздами. В результате того, что такие РГ на практике считаются более гибкими, как правило, используются они не только для привода генераторной установки, но и для гидроусилителя, кондера и т.д.

Нужно отметить, что даже если РГ будут разных видов, производятся они по аналогичной технологии. Основу любого ремня составляет резина, а также несколько слоев специальной армирующей нити.

Возможные неисправности: признаки и причины

Как заменить и как поставить новый РГ, когда менять, каковы последствия обрыва и как осуществляется подтяжка?

Предлагаем ознакомиться с основными неисправностями, которые могут случиться с ремешком:

Одной из наиболее распространенных проблем является обрыв РГ. Такое происходит не часто, поскольку для того, чтобы разорвать армирующие ниты, потребуется довольно большое усилие. Обрыв может стать следствием заклинивания одного из механизмов генераторного устройства, в частности, речь идет об элементах, с которыми связан ремешок. К примеру, если разрушится подшипник или ролик, то это может стать причиной заклинивания.
Самой распространенной причиной является естественный износ. Из-за длительного использования профиль РГ будет уменьшаться, что обусловлено работой в условиях трения. В конечном счете это может привести к проскальзыванию ремня. Проскальзывание, в свою очередь, приводит к падению передаточного усилия, в итоге это приведет к тому, что агрегат не сможет вырабатывать нужный объем энергии.
Свист. Если ремень свистит, то вероятнее всего, это связано с ослаблением РГ. Если вы не знаете, как подтянуть ремешок, то воспользуйтесь сервисной книжкой или поиском по нашему сайту.
Еще одна причина, связанная с износом либо механическим повреждением самих валов, заключается в расслоении. Если происходит такое, что геометрия детали нарушается, РГ может начать изнашиваться неравномерно. В итоге с одной стороны ремня начнет выходить армирующая нить. Такая неисправность может быть связана с заводским браком.
Проседание ремня, такая проблема также связана с износом детали. В результате длительной эксплуатации увеличивается диаметр устройства, что становится причиной ослабления, а в дальнейшем — проскальзывания РГ. Проседание может быть обусловлено заводским браком или попаданием смазки на внутреннюю поверхность (автор видео — канал BuTaLik).

Способы устранения неисправностей

Как можно избавиться от неполадок в работе РГ:

Свист ремешка — это одна из самых часто встречаемых неполадок, в этом случае необходимо определить причину свиста. Если РГ свистит при запуске силового агрегата, а через какое-то время свист исчезает, то в целом это не проблема. Свистит РГ обычно в сырую погоду. Если же РГ свистит не переставая, то скорей всего, причина кроется в том, что он проскальзывает. Если это обусловлено износом, то деталь подлежит замене.
Если произошло такое, что ремешок порвался, то другого способа решения проблемы, кроме как его замена, быть не может.
Повышенная шумность при работе РГ. Такая проблема может проявляться и после установки нового ремня. Если вы уверены, что он целый, то можно попробовать воспользоваться специальным средством — размягчителем. Средство брызгается на ручейки — внутреннюю поверхность ремня.
Проблема громкого визга зачастую связана с неработоспособностью ролика натяжителя. Если состояние ролика плачевное, то его надо будет менять (автор видео — Илья Клевин).

Проверяем состояние ремня генератора сами

Дабы убедиться в том, что ремень находится в исправном состоянии, нужно выполнить несложные действия. Изначально включается пятая передача. На ней, опираясь на передний бампер, стараемся толкнуть машину назад. Одновременно пытаемся провести визуальный осмотр ремня на всей его длине.

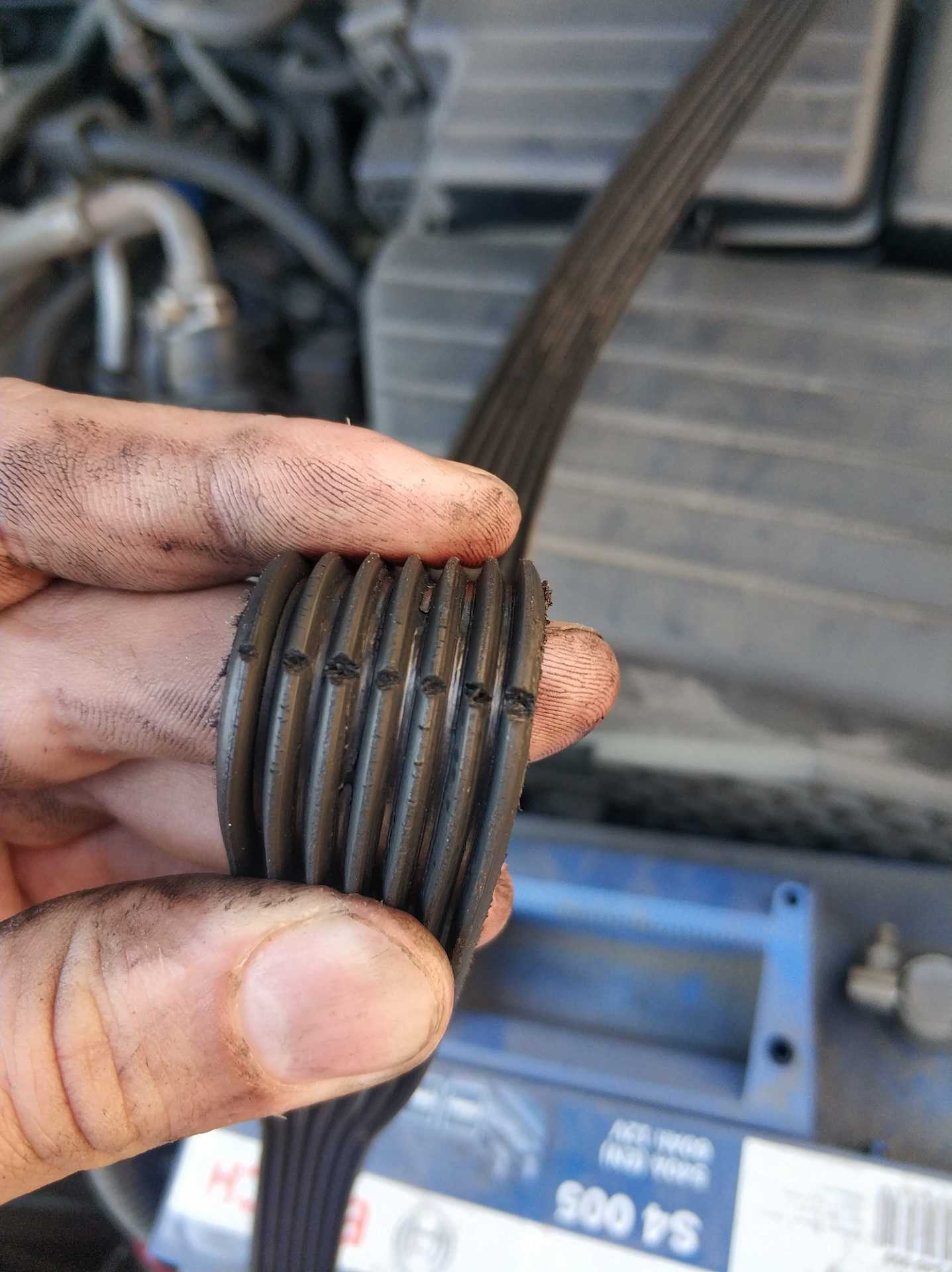

Срезало все пазы, такой ремень на грани разрыва

Там, согласно общему правилу, не должно присутствовать трещин, даже самых маленьких, а также разрывов и отслоений, которые случаются вследствие длительной эксплуатации резиновых изделий.

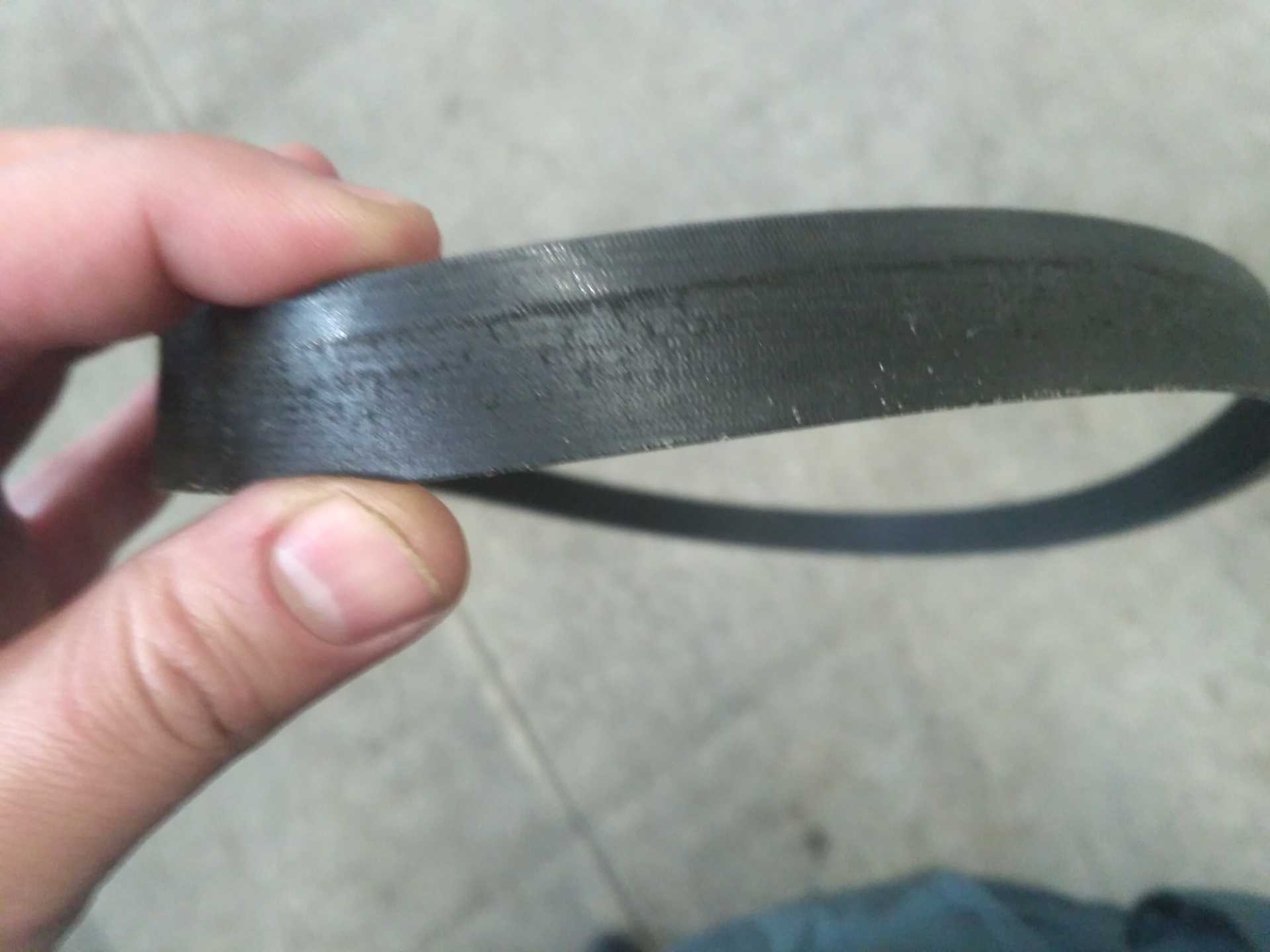

Такой ремень уже никуда не годится

Если же подобные проблемы обнаружились, то ремень подлежит замене. Аналогично проверяется и ремень ГРМ.

Также не лишним проверить и внешнее состояние самого генератора, так как его качество вызывает вопросы. Не забудьте осмотреть и ролик генератора.

Ремень уже плох, а вот ролик генератора еще походит

Процесс замены ремня генератора

https://youtube.com/watch?v=w_Gy8zxAzVI

Стандартный артикул для ремня генератора: 1118-1041020-07

Длина такого ремня составляет 823 миллиметра.
Найти его в каталоге можно по названию или же по собственному уникальному номеру 1118-1041020-07.
Маркировка на коробке укажет на индекс 6РК 823.

Помимо этого, подготовьте заранее достаточно длинную отвертку, а также ключ «на 13». Может потребоваться и нож, чтобы убрать старый ремень.

Для начала, убираем старый ремень, или то, что от него осталось. Как мы уже сказали, делать это нужно каждые тридцать тысяч километров пути, даже если состояние ремня на вид полностью удовлетворительное. Убирается ремень простым ножом.
Теперь находим болт нижнего крепления генератора. Постарайтесь отвернуть его буквально на несколько оборотов, в чём поможет ключ «на 13».
Тем же ключом отворачивается гайка, после чего полностью вытаскивается болт верхнего крепления генератора.
Теперь нужно быть очень осторожным. Необходимо постараться провернуть генератор таким образом, чтобы верхняя проушина точно зашла за поверхность выступа, находящегося на кронштейне. Уверенно прижимаем генератор к данному кронштейну, и фиксируем его там обычной проволокой. Привязать лучше всего его к гайке крепления крышки ГБЦ.
Теперь аккуратно надеваем ремень на шкив генератора, а также на поверхностную часть шкива привода генератора.
Снова включаем пятую передачу, одновременно прижимая ремень к шкиву. В таком положении стараемся подтолкнуть автомобиль назад, пока ремень полностью не станет на своё место.
Теперь уже можно отвязывать проволоку, и начать отжимать отвёрткой генератор в том месте, где он соприкасался с кронштейном. Не забудьте вставить верхний болт крепления генератора.

После этого остаётся лишь позаботиться о том, чтобы завернуть нижний болт и гайку верхнего болта крепления генератора. Этого будет достаточно, чтобы установить всё на место.

Альтернативные варианты

Конечно же, многие автолюбители прекрасно понимают, чем чревато отсутствие натяжителя ремня. Дело в том, что ремень, достаточно часто, бывает перетянут, что приводит к слишком быстрому износу подшипника генератора. Узнать об этой проблеме можно по характерному звуку, напоминающему вой. Устранить подобный конструктивный недостаток можно, если установить натяжитель ремня генератора. Самый частый вариант — это установка натяжителя с Лада Калина.

Установка натяжителя ремня генератора

Причина отказа от натяжителя проста. Производитель пытался сэкономить дополнительные средства, сделав машину одной из самых доступных в мире. И характерно это только для самых дешевых комплектаций (стандарт и норма), которые поставляются с восьмиклапанными силовыми агрегатами.

Чтобы облегчить процесс контроля натяжения ремня, можно просто заменить кронштейн генератора, проведя его предварительную доработку.

Слева кронштейн с натяжителем с Калины, справа стандартная версия с Гранты

В стандартном кронштейне вы не найдёте отверстий для ролика с натяжителем. Вместо этого можно собрать новый кронштейн, который будет основан на базе Лады Калины первого поколения. Как мы уже сказали, нам понадобится:

сам кронштейн от указанного автомобиля,
натяжной ролик,
кронштейн ролика натяжителя,
а также сам ремень генератора всё от той же Лады Калины первого поколения.
К тому же, не забудьте о покупке натяжителя винтового, соответствующей втулки и болта.

Сам процесс замены схож с заменой стандартных деталей Лада Гранта. Впрочем, если у вас отсутствуют соответствующие технические знания, то для сборки конструкции стоит обратиться в сервисный центр.

Предпосылки к корректировке натяжения

Изготовители техники рекомендуют проверять состояние ременного привода генератора каждые 10-15 тысяч километров. Обязательная замена – через 60 тысяч. Период службы зависит от качества материалов изделия и аккуратности водителя.

Растянутый ремень буксует в канавках шкивов, что при увеличении нагрузки сопровождается подсвистывающим шелестом, отчетливо слышимым из-под капота.

О нестабильной работе генератора информирует сигнал контрольного датчика, загорающийся на приборной панели перед глазами находящегося за рулем человека. Зачастую причиной тревоги становится сбой из-за вытянувшегося от нагрузок передаточного пояса.

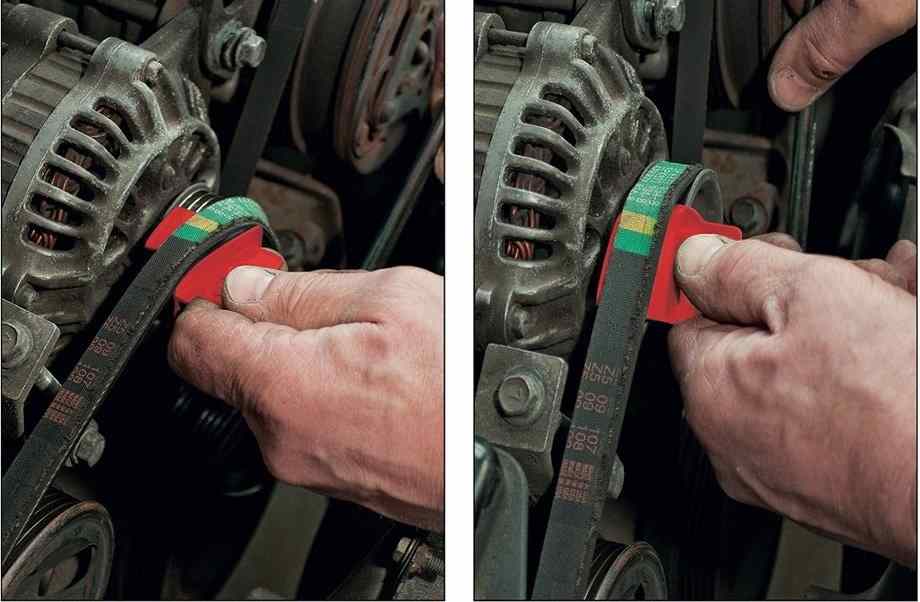

Прогиб определяется замером на середине наиболее длинного свободного участка между соединяемыми деталями. Если при нажатии на ветвь отклонение от исходной позиции превышает 10-15 мм, полагается натяжка ременя генератора и доведение отхода до рекомендуемого значения.

Возможные неисправности в приводе электрогенератора и способы их устранения

С течением времени привод электрогенератора изнашивается и растягивается. Если вовремя не менять расходные материалы, то возможен обрыв привода, что повлечет за собой остановку автомобиля. В этом случае нужно установить новый расходный материал и продолжать движение.

Процедура замены порвавшегося изделия несложная: достаточно ослабить пару гаек и установить новую деталь. Самым сложным является вопрос, как правильно натянуть ремень генератора. При недостаточном натяжении он может проскальзывать, особенно при повышенной влажности, это приводит к недостаточной подзарядке аккумулятора.

При этом могут появиться следующие признаки неисправностей:

свист в районе нахождения привода;
«провалы» напряжения;
более тусклый свет фар;
мигание индикатора зарядки АКБ на приборной панели.

Если натяжение чрезмерное, увеличивается износ самого привода, подшипников коленвала и генерирующего устройства, а также это может привести к обрыву. Для того, чтобы проверить натяжку, нужно нажать на ремешок с усилием в 10 кг. Натяжение будет оптимальным, если он будет прогибаться на 10-15 см с электрогенератором 37.3701 и на 6-10 см с электрогенератором 9402.3701.

Почему и когда нужно менять ремень газораспределительного механизма

Как понятно, в базе ГРМ лежит распределительный вал, который размещен в ГБЦ и толкает впускные/выпускные клапаны. В движение распредвал приводится от коленвала средством приводного ремня. Своевременное открытие и закрытие клапанов должно осуществляться в строго установленном порядке и в согласовании с тактами работы мотора.

Другими словами, на такте впуска должен раскрываться впускной клапан, по этому в цилиндры попадает воздух либо топливно-воздушная смесь (зависимо от типа мотора). Дальше происходит сжатие консистенции (поршень движется в ВМТ), в этот момент все клапаны закрыты. После поджига топливного заряда и отдачи полезной энергии поршню раскрывается выпускной клапан для удаления отработавших газов из цилиндра мотора. Так осуществляется процесс газораспределения.

Становится ясно, что любые неисправности привода распредвала приведут к нарушению газообмена в цилиндрах, в итоге чего работа мотора будет нарушена. Что касается ремня ГРМ, данный элемент представляет собой резинотехническое изделие, которое с течением времени растягивается, растрескивается и т.д. Проскальзывание ремня приводит к тому, что клапана перестают раскрываться в верно данный момент по отношению к тактам работы мотора. Более того, для многих движков в особенности небезопасен обрыв ремня ГРМ. Дело в том, что если ремень оборвало, тогда механизм газораспределения останавливается, клапана просто не успевают закрыться до момента подъема поршня, происходит удар, после которого обычно гнет клапана, появляются недостатки на самом поршне и т.д. В схожих случаях силовой агрегат нужно чинить, а сам ремонт востребует суровых денежных расходов.

Рекомендуем: Замена лампочки ближнего света на Лада Приора: 3 лучших бренда и поэтапная технология замены

Также следует учесть и ряд причин, которые могут значительно уменьшить срок службы хоть какого ремня. К примеру, попадание моторного масла на ремень ГРМ в итоге течей фронтального сальника коленвала способно стремительно привести в негодность обозначенный элемент привода распредвала. Препядствия с натяжным роликом, заклинивание помпы и другие неисправности являются теми причинами, по которым ремень рвется либо стремительно изнашивается.

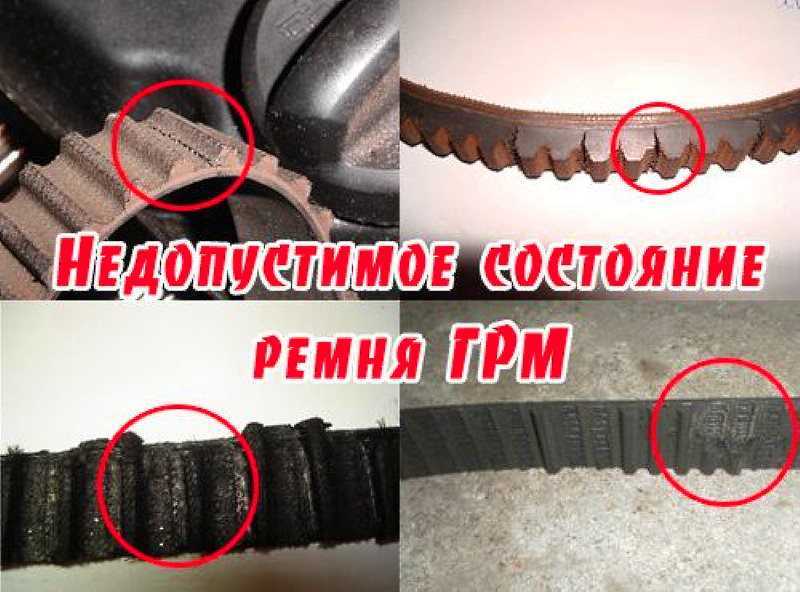

Если приметны признаки износа ремня ГРМ либо подходит срок его плановой подмены, тогда не много просто установить новый элемент. Во время подмены следует верно выставить ремень. Для подмены и выставления нужно приготовить инструменты, также лучше обслуживать автомобиль на подъемнике либо в гараже со смотровой ямой. Наименьшим набором для данной операции можно считать домкрат, отвертки, ключи гаечные и накидные, торцевой ключ, лучше наличие воротка с накидной головкой и т.д.

Машина не заводится после подмены ремня ГРМ, цепи ГРМ либо проведения других работ с приводом газорасределительного механизма. Главные предпосылки, советы.

Ремённая передача: достоинства и недостатки

Ремённый привод генератора относится к передачам, которые называются гибкой связью. Привод включает два шкива — ведущий крепится на конце коленчатого вала, ведомый насаживается на вал генератора, а также наброшенного на них ремня. Передача вращающего момента осуществляется за счёт сил трения.

Типы ремней генератора

Так как различные марки легковых автомобилей имеют разные по типу двигатели, то и ремни генератора в них используются трёх типов:

клиновые (в сечении имеют форму трапеции, способны вести передачу значительных усилий, выдерживают большие перегрузки);
поликлиновые (широкие, с продольными бороздами, обладают обратной гибкостью и используются для передачи вращения к нескольким устройствам);
зубчатые (на внутренней стороне имеют поперечные канавки и наделены способностью точно соблюдать передаточное число).

Отдельный ремённый привод мощного 3–фазного генератора современного легкового автомобиля — это поликлиновый ремень, состоящий из множества продольных клиновидных зубцов, расположенных на внутренней стороне плоской бесконечной основы. Главное условие устойчивой работы генераторного ремня — это обязательное наличие натяжного устройства. В качестве его выступает натяжной ролик или сам генератор.

Поликлиновая ремённая передача имеет как преимущества, так и недостатки.

Достоинства

маленький вес и небольшая толщина позволяют использовать ремень в приводах двигателей с высоким числом оборотов;
повышенная обратная гибкость позволяет одновременно передавать вращение на гидроусилитель, водяной насос, генератор, компрессор кондиционера;
обладает повышенной сопротивляемостью к образованию трещин;
защищает генератор от ударных и пиковых нагрузок во время пуска и остановки двигателя;
защищает генератор от перегрузки, за счёт пробуксовывания ремня в шкивах;
устойчивая передача крутящего момента при значительном расстоянии между шкивами коленвала и генератора;
простота конструкции;
плавная и бесшумная работа;
не требуется никаких видов смазки;
небольшая стоимость в сочетании с большим сроком службы.

Недостатки

концы валов со шкивами и опорные подшипники находятся под воздействием приличных сил, возникающих при сильном натяжении;
при возникновении больших нагрузок наблюдается сильный износ боковых поверхностей благодаря проскальзыванию;
срок службы зависит от правильного натяжения;
механизм не может нормально работать при попадании на него масла, поэтому требуется защита от любых видов смазки.

Конструкция и материал генераторного ремня

Клиновой ремень состоит из 5 слоёв

Продукт должен обладать следующими характеристиками:

большой прочностью при значительных колебаниях нагрузки;
хорошей износостойкостью;
максимальным коэффициентом сцепления с рабочими поверхностями шкивов;
быть гибким, но жёстким.

Поликлиновый ремень состоит из следующих слоёв

Привод генератора делается в виде бесконечного плоского ремня, на внутренней поверхности которого имеются продольные рёбра клиновидной формы. Такая конструкция позволяет объединять эластичность плоского и повышенную силу сцепления клинового ремня. Основа — кордовый армированный слой шнуров из синтетики, покрытых прорезиненой тканью из высокопрочного каучука. Такая конструкция практически не подвержена растяжению.

Когда менять ремень генератора

Износ ремня. В процессе работы ремень изнашивается и вытягивается. В результате ремень проскальзывает на шкивах. При нагрузке на генератор начинает из давать характерный свист.
Обрыв ремня. Часто встречающаяся неисправность. Она может возникнуть как от старения ремня. В результате потери эластичности. Рвутся армирующие ремень нити. Так же обрыв может произойти по причине выхода из строя натяжного ролика. Заклинивает подшипник ролика либо разрушается шкив ролика. Смещение ремня приводит к тому что шкивы его перерезают.
Меду ремнем и шкивом может попасть посторонний предмет. В результате ремень натягивается и рвется.

Признаки износа ремня

Если есть признаки износа ремня, такие как :

Ремень начинает свистеть на шкиву

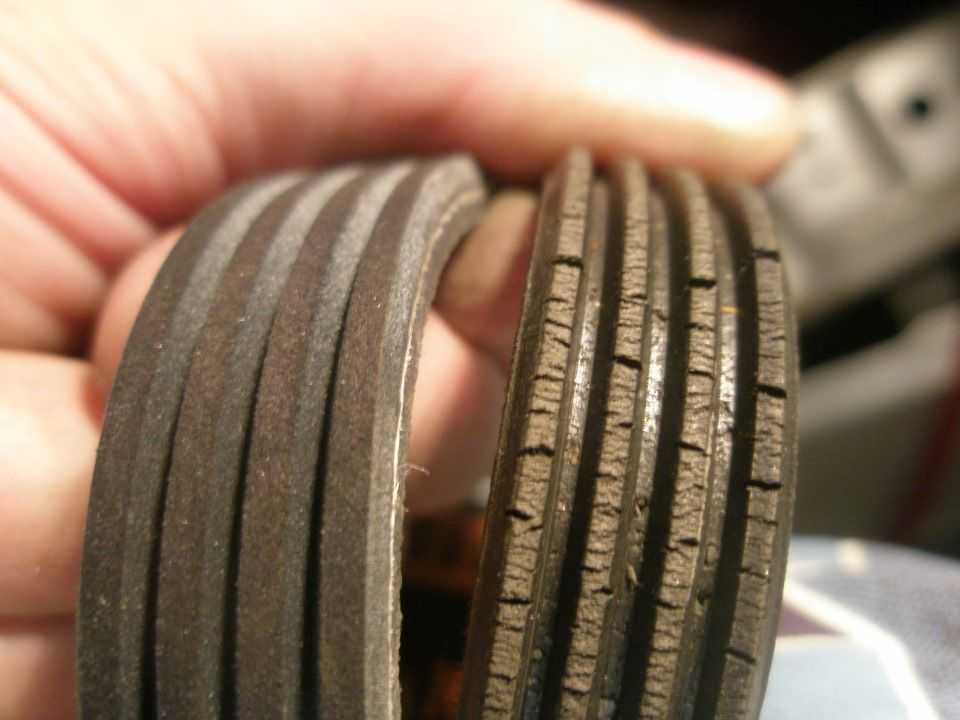

Старение ремня выражается в появлении поперечных трещин как с внутренней так и наружной стороны ремня
По краю ремня наблюдается появление распустившихся нитей.

Ремень необходимо заменить на новый

Порвался ремень генератора. Можно ли ехать?

Юрий

01.11.2017,

При каждодневных поездках водители начинают забывать о таких вещах, как проверка масла, антифриза и ремней. В результате — постоянные поломки. Если говорить о ремнях, то они попросту рвутся.

Какую функцию играет ремень генератора?

Чем новее автомобиль, тем больше в нем различной электроники. В старых автомобилях из электрооборудования были только система зажигания и освещение. Сейчас же практически все элементы и аксессуары в автомобиле потребляют электричество. Самые большие потребители — это кондиционер, бортовой компьютер, магнитола, сигнализация. Если включается множество аксессуаров, тогда нагрузка в сети возрастает и энергии потребляется больше. Запитаны они все от аккумуляторной батареи и генератора, который восстанавливает заряд аккумулятора. Генератор приводится в работу от коленвала с помощью ремня.

Почему ремень рвется?

Как показывает практика, ремень рвется лишь по причине сильного износа. Во время работы мотора, ремень испытывает большие нагрузки. Не смотря на современную технологию изготовления аксессуара, на нем могут появится трещины и потертости. Также очень часто края растрепываются и стираются зубы.

Если так получилось, что вы заглянули под капот для проверки состояния ремней и обнаружили там хоть один из признаков, тогда стоит задуматься о замене ремня. Вскоре он даст о себе знать. Если с ремнем что-то не так, он может «посвистывать». Также характерный визг можно услышать в сырую погоду. Иногда свист пропадает, но это означает только то, что ослабло натяжение. Натянуть ремень посильнее можно, но не стоит. Лучше заменить. Собственноручно заменить ремень генератора — задача не сложная. Но можно и обратиться на станцию.

В случае обрыва ремня не стоит паниковать. Ничего критического в этом нет. Просто теперь во время движения аккумуляторная батарею не будет получать заряд, а все включенные системы начнут просто «сжирать» его энергию.

Что делать в такой ситуации?

Если запасного ремня нет, тогда можно прибегнуть к радикальным мерам. Нужно ослабить натяжитель и на место ремня установить нечто другое. Например:

Галстук.
Ремень из штанов (но его нужно соединить скобами из проволоки).
Капроновые колготки.
Веревку.

Важно, чтобы заменяющий предмет был прочным. Если нужно, тогда можно материал сложить вдвое

Но стоит сказать, что это РАДИКАЛЬНАЯ МЕРА

Постоянно двигаться так нельзя

Но стоит сказать, что это РАДИКАЛЬНАЯ МЕРА. Постоянно двигаться так нельзя.

Установка заменителя ремня закончена, теперь необходимо сделать натяжку. Для этого имеется специальный натяжитель. Отводим генератор максимально от блока цилиндров. Далее при помощи ключей закручиваем гайки. Нужно измерить теперь величину прогиба. Должно быть не более сантиметра.

На этом наши изобретения заканчиваются. Можно выдвигаться. До ближайшего СТО должно хватить. Данная конструкция уже не первое десятилетие спасает автовладельцев попавших в беду.

Можно ли двигаться дальше, если ремень порвался?

Если в дороге оборвало ремень, это не значит что нужно останавливаться и паниковать. Ехать можно, но далеко вы не проедете. Автомобиль будет работать до тех пор, пока аккумулятор не «сдохнет»

Поэтому важно сразу же ехать к ближайшему СТО для ремонта

Что нужно делать, чтобы доехать без ремня до станции?

Нужно обязательно отключить все потребители энергии: магнитолу, печку, климат контроль, кондиционер и все другое. Если появилась необходимость, то лучше не глушить машину, ведь появляется дополнительная нагрузка на АКБ.

Какие последствия влечет за собой езда без ремня генератора?

Если говорить откровенно, то ничего плохого не произойдет. Двигатель и все остальное будет целое. Имеется лишь один нюанс — вы полностью разрядите аккумулятор. В некоторых автомобилях ремень генератора приводит в движение и насос гидроуселителя руля. Поэтому при обрыве ремня ГУР перестает работать. Это нужно помнить при проезде поворотов и перекрестков. Как бы там не было, самое лучшее решение — это немедленная замена ремня на запасной.

Конкретно сказать сколько машина может проехать только на энергии аккумулятора непросто. Играют такие факторы, как марка автомобиля, емкость батареи и уровень заряда АКБ. Если время поджимает, лучше ехать в ближайшее место где можно приобрести ремень. Многие автолюбители согласятся со мной, что на этот случай всегда в багажнике должен лежать старый ремень. То есть после замены его лучше вкинуть в багажник. Установив такой ремень вы можете намного дальше проехать, чем на резинке от трусов. Устанавливать нужно лишь подходящий по заводским параметрам ремень. Если запчасть будет слишком длинной, тогда натянуть его как следует не получится, и он начнет проскальзывать в бороздах шкивов.

Инструкция по замене приводного ремня

Замена приводного ремня генератора не доставляет проблем большинству автолюбителей. После снятия изношенного ремешка рекомендуется осмотреть характер износа. Если на нем имеются повреждения кромок и контактной части, то это может указывать на несоосность шкивов. В этом случае требуется найти поврежденный элемент и заменить его. Установка нового ремня на поврежденный шкив бессмысленна, поскольку резина будет быстро изношена об острые кромки. При замене ремешка требуется придерживаться рекомендованной производителем транспортно средства последовательности шагов.

В ходе замены ремня привода генератора может требоваться установка нового натяжного ролика и связанных с ним крепежей. Информацию о списке деталей, подлежащих замене, можно получить в инструкции по ремонту и эксплуатации автомобиля.

Что понадобится для замены?

Перед тем как поменять ремень генератора, потребуется подготовить набор инструментов и материалов (приведен максимальный перечень):

гаечные ключи и головки;
новый ремень и натяжной ролик;
стержень для фиксации ролика;
монтажная лопатка для снятия ремня;
нож;
защитные перчатки;
лист бумаги и карандаш для рисования схемы установки.

Новый неоригинальный приводной ремень может иметь большую на несколько миллиметров длину, чем штатное изделие. Разница в длине будет компенсирована натяжным устройством.

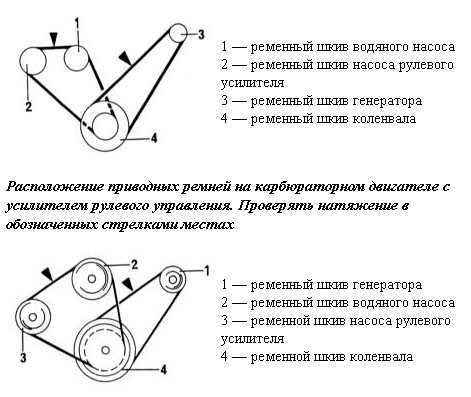

Схема

Установка ремня на двигателях с двумя или тремя шкивами сложности не представляет. Ситуация меняется, когда ремень устанавливается на мотор, оснащенный большим количеством шкивов. В этом случае рекомендуется нарисовать схему монтажа изделия. Подобное мероприятие позволит ускорить процесс установки и избежать ошибок.

Пример прокладки ремня на Шевроле Кобальт

Обозначения схемы:

1 — шкив коленчатого вала;
2 — шкив генератора;
3 — направляющий ролик;
4 — муфта компрессора кондиционера;
5 — шкив помпы и дополнительный шкив привода насоса усилителя;
6 — ремень;
7 — натяжной ролик.

Алгоритм действий

Процедура имеет отличия в зависимости от конструкции двигателя и количества навесного оборудования. Ниже приведены пошаговые инструкции замены ремней на распространенных автомобилях. На других транспортных средствах операция происходит по аналогичной технологии.

На автомобиле ВАЗ Гранта

Заменять ремень на автомобиле ВАЗ Гранта без натяжителя можно по алгоритму:

Обрезать старый ремешок при помощи ножа.
Повернуть на 3-4 оборота болт крепления генератора снизу.
Отвернуть верхний крепежный болт полностью и вынуть его из отверстия.
Поджать генератор вперед до заведения крепежного уха за кронштейн.
Зафиксировать механизм проволокой или иным способом.
Надеть ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы применяют дополнительное приспособление, удерживающее ремешок на устройстве в процессе надевания.
Провернуть вал двигателя гаечным ключом для полноценного одевания ремня.
Зафиксировать генератор на штатном месте. Проверить работу узлов при полной загрузке генератора и различной частоте вращения коленчатого вала.

На Киа Сид

Поменять ремень генератора можно следующим образом:

Отвернуть фиксирующий болт, расположенный на верхней части генератора.
Поднять фиксатор вверх, выведя болт из направляющего паза.
Повернуть устройство относительно нижнего болта. Если крепление «прикипело», то генератор поворачивается легкими ударами молотком, наносимыми через деревянный брусок.
Снять изношенный ремень и прижимной ролик.
После этого необходимо смонтировать новый ролик и только затем можно надевать ремень.
Натянуть ремешок в соответствии с рекомендациями инструкции по эксплуатации. Проверить работу узла, при появлении свиста немного увеличить натяг.

На Фольксваген Поло Седан

Пример замены ремня на двигателе Фольксваген Поло Седан, оснащенном автоматическим натяжителем:

Ослабить натяжку ремня при помощи отпускания болта фиксации натяжного ролика. Размер гайки 16 мм.
Провернуть крепежный кронштейн ролика против часовой стрелки. Поворот проходит с усилием, поскольку сжимается натяжная пружина.
Аккуратно снять ремень со шкивов коленчатого вала и приводных агрегатов.
Демонтировать ролик головкой на 16 мм, вставленной в углубление под генератором. Если натяжной ролик не меняется, то он фиксируется в положении отжима при помощи металлического стержня, вставленного в отверстие корпуса.
Одеть ремень на шкивы, затем аккуратно отпустить натяжной ролик. Натяжитель автоматически регулирует уровень натяга изделия.

Замена натяжителя и натяжного ролика

Если в процессе осмотра удалось, установит причину вышеописанных симптомов, следует перейти непосредственно к ремонту и замене изношенных механизмов.

Первое непреложное правило – при плановой замене, необходимо произвести диагностику подшипника, при нормальном состоянии ролик натяжителя вращается тихо, легко без люфта и рывков. Если видно, что ресурс ролика выработан, необходимо поменять этот узел.

Действия необходимые для самостоятельной замены ремня или натяжителя генератора, которые не потребуют специальных приспособлений и инструмента:

обесточить кузов машины, отсоединив клеммы от аккумулятора;
закрепить коленчатый вал от возможного проворачивания с помощью необходимых приспособлений или простой монтировки;
открутив болт, отвечающий за силу натяжения, ослабить ремень генератора;
снять ремень и ролик натяжителя, если предусмотрен кронштейн, выкрутить болты крепления оного механизма;
поменять вышедшие из строя узлы, установить новые комплектующие запчасти в обратном порядке.

Силе натяжения, вновь установленного ремня, после ремонта, следует уделить особое внимание. Если он окажется, перетянут, то нагрузка на подшипник будет способствовать его быстрому износу. Требуемое натяжение можно проверить с помощью соответствующего прибора или вручную

В случае ручной проверки ремень должен без усилия поворачиваться, при боковом воздействии, на девяносто градусов

Требуемое натяжение можно проверить с помощью соответствующего прибора или вручную. В случае ручной проверки ремень должен без усилия поворачиваться, при боковом воздействии, на девяносто градусов.

На некоторых марках авто вместо нескольких ремней, способствующих работе (гидроусилителя, кондиционера, генератора и т. п.) установлен один, нагрузку на который регулирует автоматический натяжитель. В этом случае от состояния ремня и его натяжения зависят не только степень зарядки генератора, но и работа охлаждающей системы, и состояние гидроусилителя рулевого управления. В этом автоматическом натяжителе основным элементом, является пружина, поддерживающая определенную степень натяжения. Когда приходит время поменять ремень, то следует заменить весь автоматический натяжитель, не обращая внимания на состояние подшипника, так как этот узел не подлежит разборному ремонту.
