Выставление меток грм на 16-ти клапанной ваз-2112 своими руками

Установка

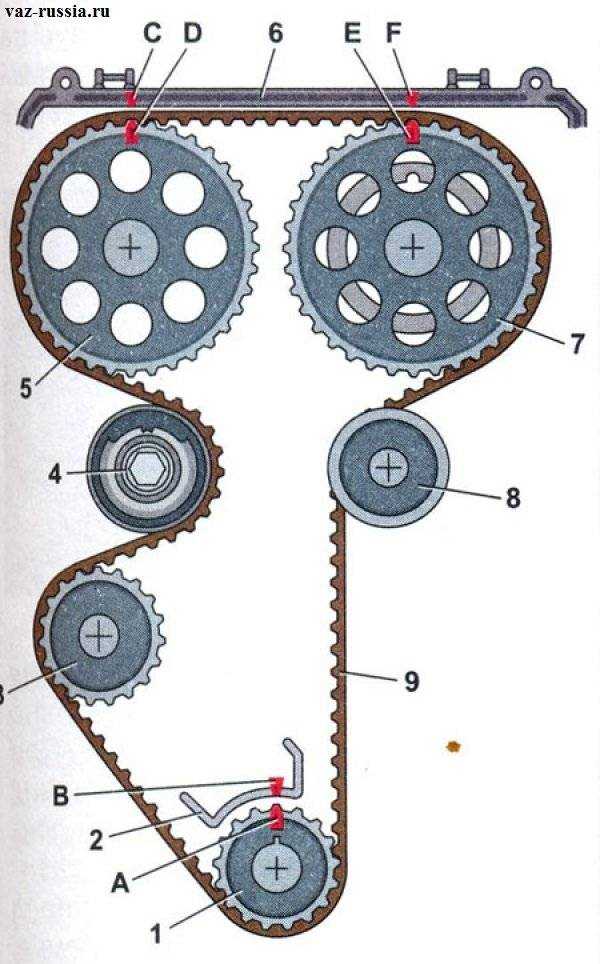

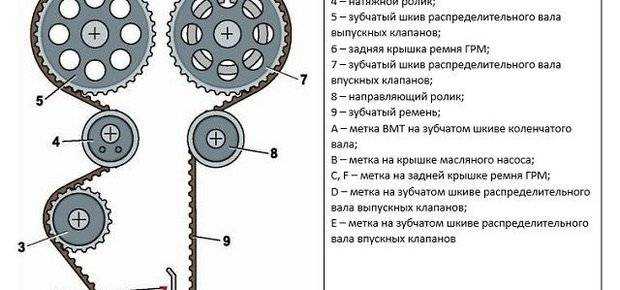

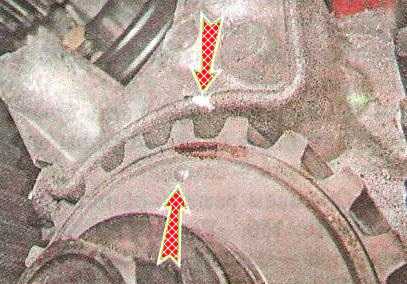

Проверяем совпадение меток на зубчатом шкиве коленчатого вала и на приливе, на корпусе мас­ляного насоса.

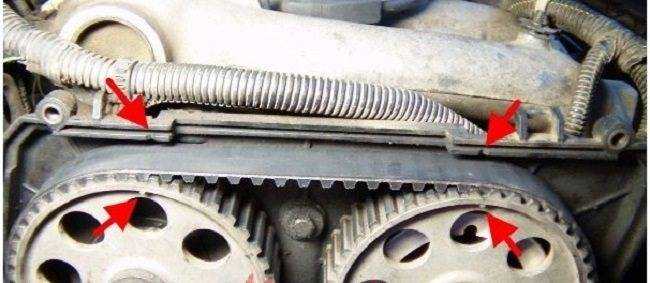

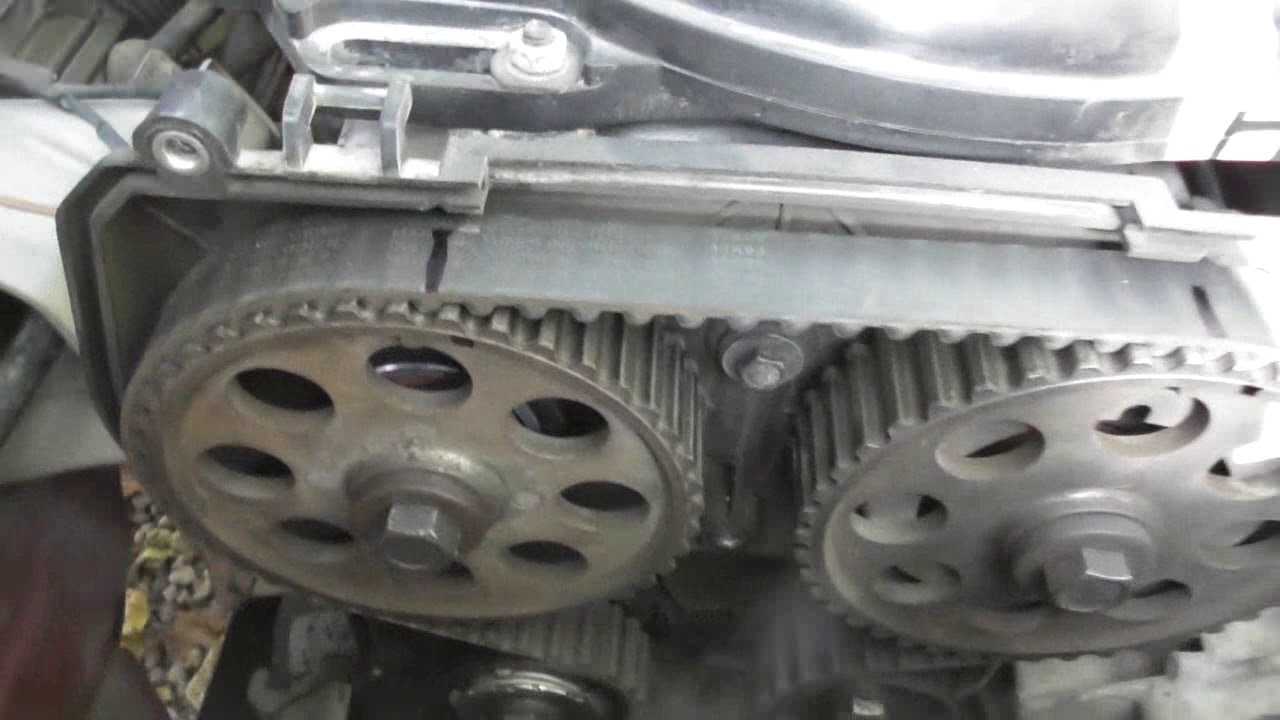

Так же убеждаемся в совпаде­нии метки на шкиве распредели­тельного вала и выступа задней крышки ремня привода ГРМ.

Устанавливаем новый ремень в следующей последовательности, не допуская поворачивания зубча­тых шкивов коленчатого и распределительного валов относительно меток, надеваем ремень на зубчатый шкив коленчатого вала;

слегка натянув правую ветвь ремня, надеваем ее на шкив распределительного вала; пропускаем ремень с внутренней стороны натяжного ролика и надеваем на шкив насоса охлаждающей жидкости.

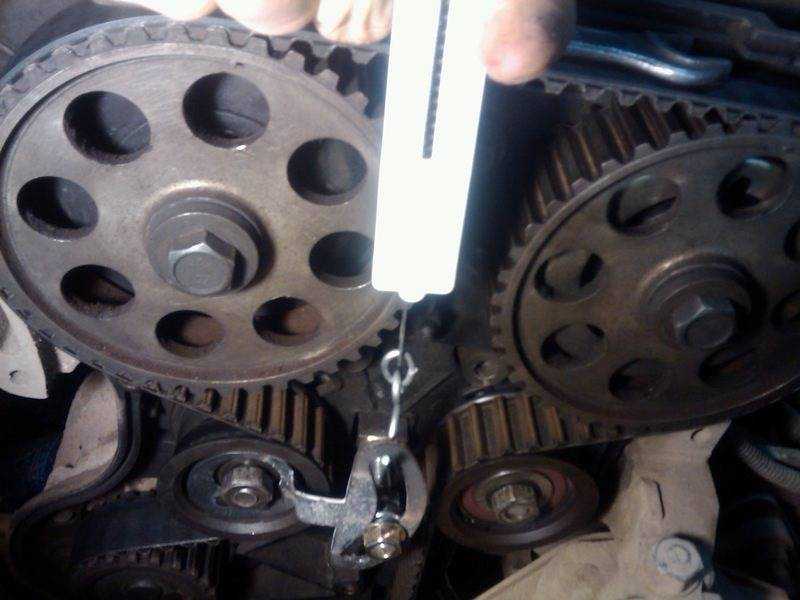

Регулируем натяжение ремня

Заворачиваем болт крепления шкива коленчатого вала и, повернув коленчатый вал двигателя на два оборота, убеждаемся в совпадении меток на шкивах и двигателе. При необходимости переустанавливаем ремень.

Устанавливаем на место шкив коленчатого вала и затягиваем болт его крепления моментом 97,9— 108,8 Нм (9,9—11,1 кгс/м)

Устанавливаем на место переднюю крышку ремня привода ГРМ, ремень генератора и детали, святые при разборке.

Привод ГРМ с автоматическим натяжителем

Подготавливаем автомобиль к выполнению работы.

Снимаем верхнюю переднюю крышку ремня привода ГРМ.

Если снимаете ремень привода ГРМ не для замены, маркером пометьте направление его вращения. При сборке его следует установить в соответствии с меткой.

Снимаем переднее правое колесо и устанавливаем автомобиль на надежную подставку.

Снимаем правую часть брызговика двигателя.

Снимаем ремень привода генератора.

Торцовым ключом на 17 мм поворачиваем коленчатый вал до совмещения меток на шкиве распределительного вала с меткой на задней крышке ремня привода ГРМ.

Это положение будет соответствовать положению коленчатого вала в ВМТ такта сжатия первого цилиндра.

Вращать коленчатый вал за болт шкива распределительного вала не допускается.

При выполнении следующей операции коленчатый вал можно удерживать шлицевой отверткой за зубчатый венец маховика, вынув резиновую заглушку, установленную в верхней части картера сцепления.

Также болт шкива коленчатого вала можно отвернуть, если помощник включит высшую передачу и нажмет педаль тормоза.

При этом коленчатый вал может немного повернуться. Поэтому необходимо повторно убедиться в совпадении всех меток.

Торцовым ключом на 17 мм с удлинителем отворачиваем болт крепления шкива коленчатого вала и снимаем шкив.

Шестигранным ключом на 5 мм отворачиваем три болта крепления нижней передней крышки ремня привода ГРМ.

Снимаем крышку.

Снимаем с коленчатого вала ограничительную шайбу.

Ключом на 15 мм, повернув болт крепления автоматического натяжителя на пол-оборота против часовой стрелки, ослабляем натяжение ремня привода ГРМ.

Снимаем ремень привода ГРМ.

После снятия ремня проверьте состояние натяжного ролика.

Установка ремня ГРМ

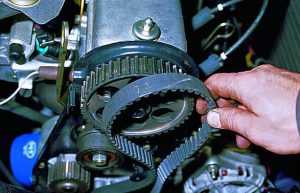

Надеваем новый ремень, прокладывая его ветви в соответствии с рисунком, и убеждаясь, что метка на зубчатом шкиве коленчатого вала расположена напротив прилива, выполненного на корпусе масляного насоса

Надеваем ремень на шкив распределительного вала так, чтобы передняя ветвь была натянута.

Не давая ремню ослабнуть, надеваем его на шкив насоса и на ролик натяжителя

Съемником для стопорных колец поворачиваем натяжитель в направлении стрелок до совмещения меток на нем и ключом на 15 мм затягиваем болт его крепления моментом 33,2—41,2 Нм (3,4 — 4,2 кгс/м).

Если при этом распределительный вал повернулся, то ослабляем затяжку ремня и переустанавливаем его, повернув неправильно установленный распределительный вал (допустимое несовпадение меток в пределах одного зуба шкива распределительного вала).

Провернув коленчатый вал на два оборота (за венец маховика или завернув в вал болт крепления шкива) убеждаемся по совпадению меток, что взаимное положение валов не нарушено.

При необходимости совместив метки, повторяем установку ремня.

После совмещения всех меток, устанавливаем снятые с автомобиля детали на место.

Выставляем метки ГРМ на 8-ми клапанной ВАЗ-2114: полное пособие как проверить метки

Выставления меток газораспределительного механизма на 8-ми клапанной ВАЗ-2114 является важной частью ремонтных операций. Так, этот процесс понадобится непосредственно при регулировке клапанного механизма или замены ремня ГРМ. Неправильно установленные метки ВТМ могут привести к катастрофическим последствиям

Неправильно установленные метки ВТМ могут привести к катастрофическим последствиям.

Что такое ГРМ?

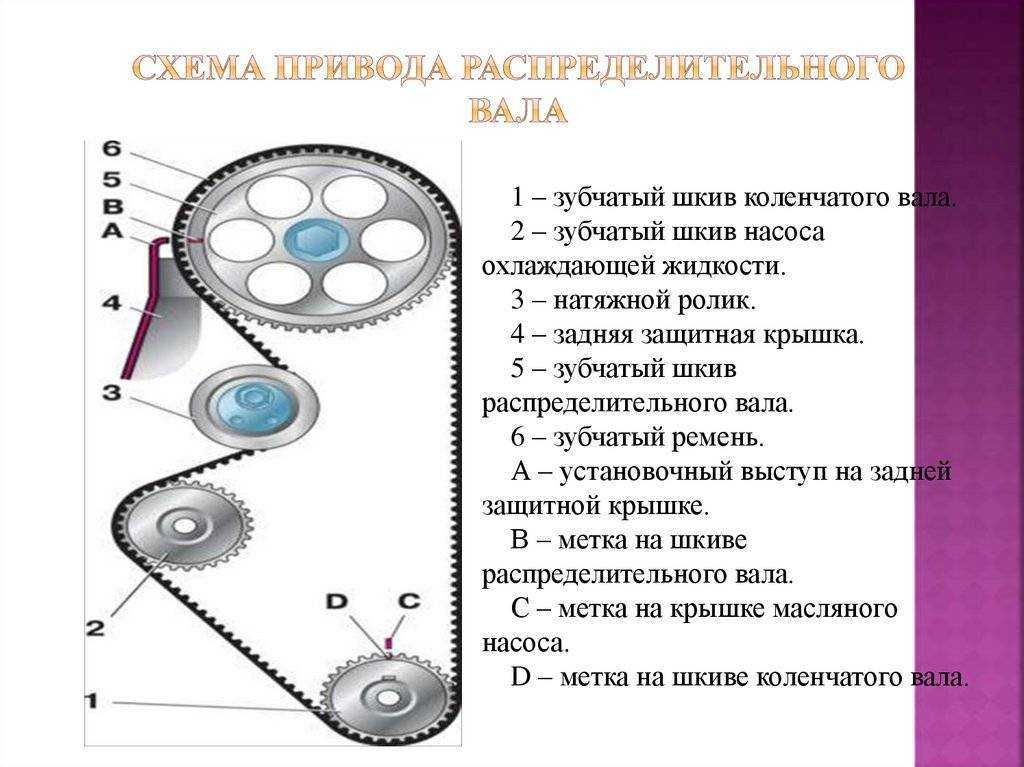

Схема устройства ГРМ

Газораспределительный механизм – это механизм, при котором происходит управление фазами газораспределения силового агрегата. Для нормальной работоспособности двигателя существуют специальные метки, по которым должен быть выставлен ГРМ.

Сбиваются метки ГРМ в случае, если был обрыв приводного зубчатого ремня или при неверной его замене. Так, в этих случаях, двигатель будет работать неправильно и потребуется повторное выставление меток. Сделать это достаточно проблемно и под силу не каждому.

Выставляем метки: пошаговая инструкция

Инструментарий для работ с метками ГРМ

Для того, чтобы правильно выставить метки ГРМ потребуется необходимый инструментарий. Итак, что же непосредственно потребуется для того, чтобы совершить данную операцию:

• Ключ на 10.
• Тонкая плоская отвертка.
• Домкрат.

Сам процесс

Теперь, когда все собрано, можно перейти непосредственно к самому процессу работы:

1. Поддомкрачиваем правую часть автомобиля.

Устанавливаем автомобиль на домкрат

Устанавливаем метки на распредвале и блоке

Снимаем заглушку картера, где метка на маховике должна совпасть с блоком

Последствия неправильного выставления меток ГРМ

Последствиями неправильного расположения меток газораспределительного механизма на автомобиле, могут стать, как и мелкие, так и весьма тяжелы.

Порванный ремень ГРМ на 8-ми клапаннике не грозит загибок клапанов, а вот 16-ти клапанная версия ВАЗ-2114 уже лишена этого достоинства.

Рассмотрим, основные варианты развития событий:

• Сбитые фазы ГРМ приведут к тому, что могут прогореть клапана .
• Погнутые клапана (загиб клапанов), также неприятный вариант. 8-ми клапанный вариант ВАЗ-2114 не гнёт клапана.
• Вследствие действий выше, головка блока цилиндров может деформироваться , выйти из строя направляющие втулки, а также образоваться трещины внутри основных силовых элементов.
• Прогорание поршневого механизма , также становится последствием неправильного расположения меток газораспределительного механизма.
• Масляный остаток на свечах , а также плохой зажигательный момент топливной смеси.
• Другие последствия.

Как показывает практика, выставить зажигание на ВАЗ-2114 достаточно просто, но под силу не каждому автомобилисту. Так, необходимо иметь знания работы двигателя и его конструкции. Поэтому, в случае, если автомобилист не в состоянии сделать данный вид ремонта самостоятельно, необходимо обратиться на автосервис.

Неисправности и ремонт

Наиболее распространенная неисправность, с которой сталкиваются владельцы ВАЗ 2110, это когда троит двигатель 21124.Выражается это в нестабильной работе мотора, перебои в работе, усиленная вибрация, шум и расход бензина. Какие могут быть причины этого неприятного явления и какой предстоит ремонт двигателя ВАЗ 21124.

Если троит двигатель на любом автомобиле ВАЗ 2110, то, во-первых, необходимо выяснить причину, провести диагностику зажигания, системы подачи топлива, газораспределительного механизма, электроники и механической части (поршни и коленвал) и произвести ремонт ВАЗ 124, хоть даже и своими руками.

• Зажигание — поочередно со свеч снимаются провода. Если при отсоединении провода троение усиливается, значит цилиндр работает. Если троит по-прежнему, значит проблема в нем. В этом случае проверяются свеча и высоковольтный провод. Проще всего поставить новые, и если проблема не решится, то диагностику необходимо продолжить проверкой модуля зажигания. Его также можно попробовать заменить на работающий или тестируется его схема мультиметром.
• Причиной перебоев может быть топливо плохого качества. В таком случае надо сменить его, а также произвести промывку форсунок.
• Поршневая и клапанная группы тестируются вместе. Для начала можно отсоединить шланг сапуна. Если из сапуна идет белый дым, значит проблема скрыта в поршнях, а точнее в их кольцах. Если дыма нет, то необходимо замерить компрессию. Пониженная компрессия, обычно, свидетельствует о неисправности клапана. При нормальной компрессии можно попробовать отрегулировать клапана. Сбои работы моторамогут возникать из-за зажатых или наоборот, слишком ослабленных клапанов. Эти случаи грозят опасностью производить самый сложный и дорогостоящий ремонт ВАЗ 21124.
• Также перебои могут возникать из-за неисправного датчика положения коленвала. Его снимают, пометив его положение, и проверяют сопротивление катушки датчика. В норме, он должен показывать сопротивление 550-750 Ом.

Других особых проблем двигатель 124не вызывает. Ранее была проблема с ударом клапанов о поршень и загибанием клапанов и последующей необходимостью производить ремонт ВАЗ предыдущих модификаций. Но, 124-ый двигатель от этой проблемы избавлен, за счет выемок в днище поршней.

Какими ещё способами можно проверить ремень ГРМ

Проверить ремень газораспределения и предотвратить его обрыв – более сложная задача в сравнении с серво-ремнем (управляет работой генератора, гидроусилителя и т.д.). Это обусловлено затрудненным доступом к этому узлу, который, как правило, закрыт специальными кожухами. Чтобы проверить ремень ГРМ необходимо провести работы по частичной разборке мотора, а для этого необходимы профессиональные навыки и специальный инструмент. Но, стоит отметить, что о состоянии зубчатого ремня можно судить не только по результатам визуального осмотра, но и по некоторым признакам его неисправности:

Превышение срока эксплуатации.

Ресурс службы ремня газораспределения определяется пробегом авто или длительностью его эксплуатации. К примеру, некоторые автопроизводители указывают, что на их моделях ремень ГРМ следует менять через 60 тыс. км

Но не менее важно учитывать и временной срок службы этого элемента. Материал, из которого он изготовлен, теряет свои характеристик, в среднем, через  4 — 5 лет

После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться

Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния

После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться. Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния.

Для производства ремней ГРМ используются материалы, которые подвержены воздействию временем, поэтому стоит учитывать возраст этого изделия. Именно поэтому, эксперты рекомендуют проверить или даже заменить ремень ГРМ при приобретении авто с пробегом (нет гарантии, что предыдущий владелец строго соблюдал регламентные требования или покупал качественные запчасти).

Двигатель авто плохо заводится и его мощность заметно снизилась.

Растянувшийся, изношенный или слабо натянутый ремень механизма газораспределения может перескочить на один или несколько зубцов. В результате будет нарушена работа системы зажигания, так как топливно-воздушная смесь будет возгораться до или после нужно момента. При такой неисправности двигатель будет плохо заводиться, а после его запуска могут наблюдаться вибрации и провалы в работе. В таких случаях будет полезно узнать, как проверить натяжение ремня ГРМ, поскольку длительная работа мотора в таком режиме приведет к более серьезным поломкам.

Увеличение дымности при работе ДВС.

Изношенный ремень ГРМ может стать причиной разрушения катализатора, так как топливо не полностью сгорает в камерах двигателя и попадает в выхлопную систему. В результате катализатор будет работать при более высоких температурах, а его соты начинают спекаться. Проверить наличие такой неисправности можно визуально. Нужно понаблюдать за выхлопной системой. Если во время работы двигателя появляются хлопки, а из трубы идет дым черного цвета, то это может указывать на переобогащение топливной смеси, вызванное неисправностью ремня ГРМ.

Тикающий звук при работе двигателя.

Если материал ремня ГРМ потерял свои характеристики из-за сильного износа или от времени, то он начинает растрескиваться или разлохмачиваться. В таком случае во время работы мотора в районе защитного кожуха газораспределительного механизма могут появляться тикающие или шаркающие звуки. При этом, периодичность такого шума зависит от количества оборотов двигателя. Похожие звуки могут появиться в результате подклинивания подшипника в натяжном ролике. Не стоит затягивать с обращением в автосервис при появлении таких шумов. Чтобы проверить работу узла ГРМ и устранить проблему, нужно будет снять защитный кожух.

Наличие подтеканий из-под защитного кожуха.

Показателем потенциальной неисправности узла ГРМ могут являться подтеки технических жидкостей в районе крышки газораспределительного механизма. Антифриз из-под шкива водяного насоса или масло из-под изношенного сальника коленвала, попадая на ремень ГРМ, способствуют его растрескиванию и ускоренному износу. Чтобы проверить состояние механизма и заменить комплект ГРМ, нужно выполнить разборку узла.

Стартер работает хорошо, но мотор не заводится.

Такой признак может свидетельствовать о серьезных неприятностях. Если стартер крутится даже лучше, чем обычно, но двигатель даже не пытается запуститься, то это может указывать на отсутствие компрессии в результате обрыва ремня ГРМ и деформации клапанов после контакта с поршнями. Достаточно часто после обрыва ремня автовладельцам приходит выполнять капитальный ремонт или замену двигателя. В обоих случаях предстоят существенные финансовые затраты.

Ремень ГРМ ВАЗ 2114 8 клапанов: функции, расположение и признаки неисправностей

Так вот ремень находится под защитным кожухом со стороны шкива коленвала. Сам ремень представляет собой кольцевую конструкцию, изготовлен из армированной резины, имеет внутреннюю зубчатую структуру, благодаря чему зубья на шкиве и звездочке коленчатого вала могут зацепляться с ремнем.

Вступая в зацепление с коленчатым и распределительным валами зубчатой ​​стороной, ремень обеспечивает синхронизацию вращения валов, а своей гладкой стороной приводит в движение вал водяной помпы системы охлаждения ДВС. Требуемое натяжение ремня ГРМ поддерживается натяжным роликом.

Если ремень ГРМ порвался или сместился/слетел или перескочил, двигатель внутреннего сгорания автомобиля останавливается или работает крайне нестабильно. Возможные признаки неисправности ремня ГРМ:

• двигатель останавливается;
• машина не заводится;
• загорается «ошибка датчика фаз» — выход из строя ремня ГРМ (смещение или проскальзывание ремня).

Важно понимать, что подвергаясь постоянному износу и различным нагрузкам (в том числе температурным), ремень ГРМ 2114 может выйти из строя раньше срока

По этой причине важно обращать внимание на признаки проблем с этим элементом

Например, «жует» ремень ГРМ на ВАЗ 2114. Причин, почему «жует» ремень ГРМ может быть несколько. Это либо механическое повреждение зубьев коленчатого вала или шкива, провисание ремня, смещение осей ролика помпы и натяжного ролика и так далее

Другой такой причиной может быть проскальзывание или смещение ремня в сторону по отношению к его рабочему положению. Это может привести к повреждению конструкции ремня ГРМ (соприкосновение с металлическими деталями, износ кромки натяжного ролика) и, как следствие, к выходу из строя двигателя автомобиля.

Основными причинами перекоса ремня могут быть:

• заводской брак изделия (разная жесткость по ширине);
• выход из строя подшипников водяного насоса (люфт, отсутствие смазки, плохая очистка посадочного места);
• деформация болта крепления натяжного ролика (неправильная затяжка или выход из строя при замене элементов).

Рекомендации по покупке расходника

Покупая ремень ГРМ, останавливайте свой выбор только на качественных расходниках. А вот какие ремни лучше всего покупать:

Автозавод Лада производит достаточно прочные ремни. Кстати, здесь отличное качество сочетается с невысокой стоимостью, что вполне может стать решающим фактором для некоторых автолюбителей.
Японская фирма Lynx производит очень качественные расходники. Ремень выполнен из качественного материала и при этом он недорогой.
Ремни Bosch – это воплощение качества и долгосрочности. Расходники этой фирмы отлично зарекомендовали себя на рынке и очень популярны у автолюбителей

Они точно отработают положенный срок до конца.
Немецкая фирма ContiTech также выпускает расходники, на которые можно обратить свое внимание. Ременную передачу здесь делают прочной, добавляя в структуру стеклоткань, синтетический каучук и полиамидное волокно.
Optibelt

Ресурс ремней этой фирмы очень высок. Еще не известно ни одного случая, когда они выходили бы из строя раньше положенного времени.
Gates. Здесь делают ремни только из качественных материалов. Случаи их обрыва зафиксированы пока не были.
Российская фирма БРТ производит ремни, которые по качеству не уступают своим зарубежным аналогам. К тому же стоят они дешевле.

Как правильно сменить своими руками?

Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

• набор рожковых ключей, потребуются инструменты на 13 и 17;
• длинная отвертка с плоским лезвием;
• накидной гаечный ключ на 10, можно использовать головку с трещоткой;
• ключ для установки натяжного ролика;
• баллонный ключ;
• домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

1. Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
2. Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
3. Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
4. При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.
5. На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
6. Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
7. Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
8. Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
9. При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
10. Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
11. Выполните снятие ремешка газораспределительного механизма с диска коленвала.
12. Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
13. Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
14. Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
15. Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
16. Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

Фотогалерея

Фото замены ремня приведены ниже.

Выкрутите винты, фиксирующие защитный кожух ремня ГРМ

Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха

Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки

Демонтируйте ремень со шкивов и установите новое изделие

Выкрутите гайку, фиксирующую вал генераторного устройства

Наденьте новый ремень и затяните ролик

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Установка поршня первого цилиндра в положение ВМТ

При проведении работ, связанных со снятием ремня привода распределительного вала (ГРМ), фаза газораспределения может быть прервана, чтобы этого не произошло, поршень 1-го цилиндра устанавливается в положение ВМТ (верхняя мертвая точка) ход сжатия. При нарушении фаз газораспределения двигатель не будет работать стабильно и не будет работать должным образом. Установите ВМТ по метке на шкиве распределительного вала (при установке по меткам на шкиве маховика или коленчатого вала в этом положении может находиться поршень 1-го или 4-го цилиндра). Затем убедитесь, что метки на маховике или звездочке коленчатого вала совмещены (если шкив привода генератора был снят). Если метки на маховике или шкиве коленчатого вала не совпадают, фаза фаз газораспределения нарушена (поршень 1-го цилиндра не установлен в ВМТ). В этом случае нужно снять ремень привода распредвала и провернуть коленчатый вал до совпадения меток

Важно! Вращайте коленчатый вал только за болт крепления шкива (не вращайте коленчатый вал через сам шкив распределительного вала)

СОВЕТ Так как коленчатый вал проворачивать за болт шкива неудобно, есть два способа сделать это

• Включите любую передачу и подвесьте переднее колесо. Затем поверните подвешенное колесо до тех пор, пока метка на шкиве распределительного вала не совместится с меткой на задней крышке приводного ремня распределительного вала.
• Включите любые передачи (желательно IV) и медленно двигайте автомобиль, пока метка на шкиве распределительного вала не совместится с меткой на задней крышке ремня привода распределительного вала.

Метки ВМТ Ваз 2110 2114 8 клапанов

Метки ВМТ расположены на звездочке (выступе) распределительного вала и на задней крышке ремня привода распределительного вала (винт).

Кроме того, маркировка расположена на маховике (риск) и на шкале задней крышки картера сцепления (вырез треугольником). Для наглядности коробка передач снята.

Кроме того, метки расположены на звездочке коленчатого вала (точка) и на крышке масляного насоса (V-образная канавка). Эти отметки видны только при снятом шкиве привода генератора.

Вам понадобятся: гаечный ключ на 17 дюймов, торцевой ключ на 10 дюймов. 1. Отсоедините кабель от «-» вывода аккумуляторной батареи.

2. Установите рычаг переключения передач в нейтральное положение, поставьте стопоры под колеса автомобиля.

3. Снимите правое переднее колесо и правое крыло в моторном отсеке.

4. Откройте капот и выверните три винта, которыми крепится передний кожух ремня распределительного вала. Примечание. Винты на стороне крепления крышки также фиксируют кабельные зажимы. Снимите переднюю крышку.

5. Проверните коленчатый вал, используя болт, фиксирующий шкив привода генератора, до совпадения меток на шкиве распределительного вала и задней крышке.

6. Выверните заглушку из отверстия в картере сцепления и проверьте совмещение меток на маховике.

Метки ВМТ Ваз 2112 2111 16 клапанов

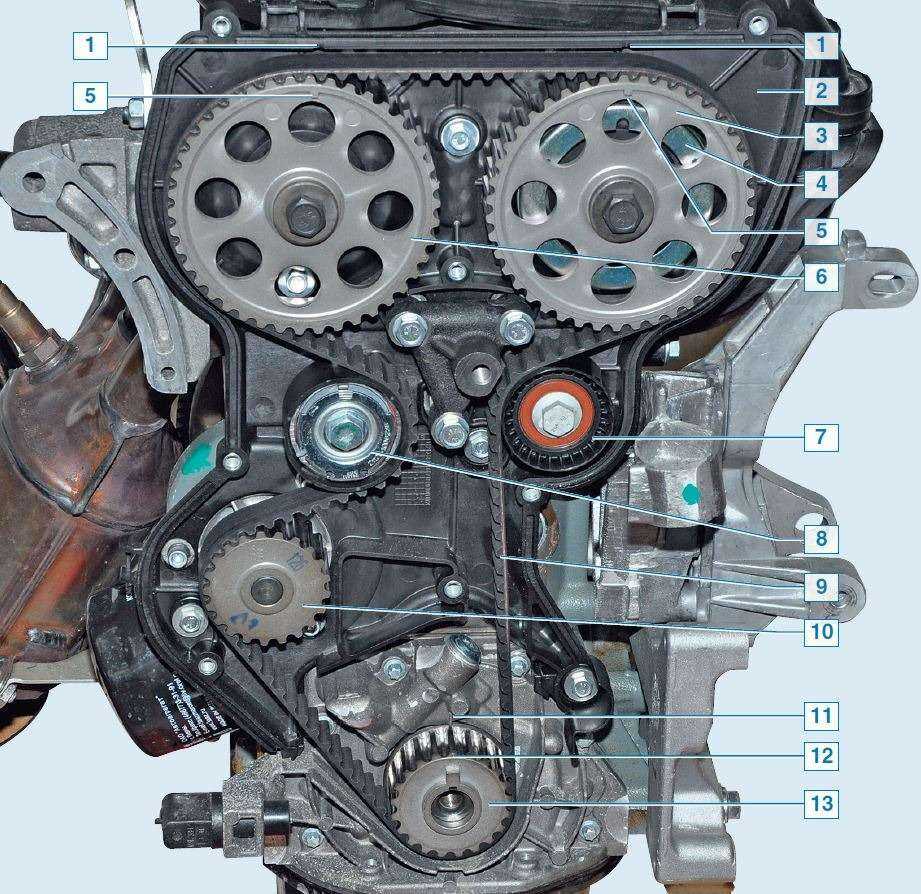

О двигателе мод. 21126 (16 cl) расположены на зубчатых шкивах распределительного вала (выступы A) и на задней крышке приводного ремня распределительного вала (пазы B).

Кроме того, маркировка расположена на маховике (риск) и на шкале задней крышки картера сцепления (вырез треугольником). Для наглядности трансмиссия снята.

Также у всех двигателей отметки есть на звездочках коленчатого вала (точка) и на крышке масляного насоса (V-образная канавка). Эти отметки видны только после снятия ведущего шкива генератора.

Вам понадобятся: гаечный ключ на 17 дюймов, шестигранный ключ на 5 дюймов, гаечный ключ TORX T30, отвертка Phillips.

1. Отсоедините провод от отрицательной клеммы аккумулятора.

2. С помощью отвертки Phillips открутите винт, которым правое крыло крепится к облицовке колесной арки

3. С помощью гаечного ключа torx t30 открутите два винта, которыми он крепится к корпусу

4. Снимаем экран.

5. Откройте капот и с помощью 5-гранного шестигранного ключа открутите пять болтов, которыми крепится верхняя передняя крышка ремня ГРМ 6 . и снимите крышку.

7. Используя гаечный ключ на 17 дюймов, проверните коленчатый вал за болт, которым шкив привода генератора переменного тока крепится к нему, пока метки на шкивах распределительного вала и задней крышке не совпадут.

8. Выверните заглушку из отверстия в картере сцепления и проверьте совмещение меток на маховике (термостат снят для наглядности).

Подготовительные работы

Поменять ремень ГРМ на модели 2114 можно и собственными силами. Прежде чем начинать ремонтные работы, нужно проделать следующее:

• чтобы во время ремонтных работ, автомобиль не скатился назад (при подъеме передка при помощи домкрата), под задними колесами необходимо ставить упоры;
• далее можно начинать ослаблять затяжку болтов на ступице правого переднего колеса;
• полностью снять колесо.

Вот и все, теперь автомобиль готов к замене изношенного ремня ГРМ. Делать это на ВАЗ-2114 (8 клапанов, инжектор) следует таким же образом, как и на 16-клапанных силовых агрегатах. Единственное отличие – на последних установках ремень длиннее, поэтому он устанавливается на одну метку больше.
