Как открутить прикипевший шкив генератора!!!

Инструкция по снятию и разбору генератора

Причин, из-за которых требуется снятие и разбор генератора, как и говорилось выше, может быть несколько. В большинстве случаев это бывает связано с подшипниками. Они выходят из строя, начинают «свистеть».

Статья в тему: Какие штрафы грозят водителю за неправильную парковку?

Процесс снятия пошагово:

• ремень грм демонтируется;
• скидывается также ремень генератора;
• снимается шкив помпы, который фиксируется четырьмя болтами;
• далее идет работа над самим генератором;
• для начала снимается верхний кронштейн, подтягивающий ремень генератора;
• затем откручивается нижняя гайка;
• сзади вытаскивается шпилька-фиксатор;
• генератор отводится немного в сторону, с него вытаскивается вся проводка.

Разбор генератора

В процессе разборки первым делом снимается генераторный шкив. После этого разбор генератора продолжается. Откручиваются четыре длинных болта с помощью 8 мм головки, генератор аккуратно половинчится.

Далее вынимается ротор из тыльной части фюзеляжа. Изношенный подшипник выпрессовывается съемником, на его место усаживается новый.

Другая часть генератора может вызвать больше проблем при разборке. В частности, с той половинкой, где расположен большой подшипник. Для начала вытаскивать следует четыре болта, фиксирующие большой подшипник. Вот они и вызывают проблемы. Может случиться так, что из всех крепежей открутится без проблем лишь один. Остальные придется высверливать.

Причины и возможные последствия неисправности

Передний сальник коленвала Рено Логан имеет небольшие габариты и чаще выходит из строя, чем задний. Выявить его неисправность можно по течи масла в районе шкива коленвала, подтекам в передней части картера двигателя под шкивом, наличии масла на шкивах и ремнях двигателя.

Причинами выхода из строя сальника чаще всего являются:

• Высокий пробег автомобиля;
• Долгий «простой» двигателя без работы;
• Установка сальника низкого качества или подделки;
• Неправильная установка сальника (перекосы, установка не до упора и т. д.);
• Неисправности двигателя, например, сальник может выдавливать высоким давлением картерных газов.

Снятие генератора с коротким ремнём

Вкратце действия выглядят так: ослабляем верхнюю гайку 2, вращаем шпильку 8 против часовой стрелки, снимаем ремень, откручиваем крепление. Предварительно надо отключить проводку.

Все шаги «от и до»:

С АКБ снимаем клемму «минус» (ключ «на 10»). От генератора отключаем шнур обмотки возбуждения и ключом «на 10» откручиваем клеммы с проводами «B+».

Ключом «на 13» ослабляем гайку на корпусе генератора. Взяв ключ «на 10», вращаем шпильку против часовой стрелки. Затем снимаем ремень.

Здесь рассмотрено, как снять генератор на ВАЗ-2112 с «коротким ремнём». Сначала откручивают и удаляют шпильку, затем отворачивают верхнюю крепёжную гайку и вынимают винт. Дальше надо открутить нижнюю гайку (ключ «на 13»).

На последнем шаге вынимают нижний винт крепления.

Надеемся, вопросов здесь не возникнет.

Совет по регулировке: нормальное натяжение ремня – когда при надавливании с усилием 98 Н ремень прогибается на 6-10 мм.

Как подобрать генератор для ВАЗ 2110 или ВАЗ 2112

Ввиду схожести многих компонентов в конструкционных сборках автомобилей ВАЗ 2110 и ВАЗ 2112, большинство электрического оборудования идентично, в том числе и генераторы. Чтобы выбрать правильный генератор необходимо не только учитывать габариты устройства, но и определить его номинальную мощность – для Лады поколения 2110-12 показательно должен быть не ниже 55 Ампер.

Марка/производитель	Торговый артикул	Номинальная мощность	Примерная стоимость, руб.
ЗиТ	372.3701-02	55	4700
ЗиТ	372.3701-05	65	4900
БАТЭ	9402.3701	90	6200
БАТЭ	9402.3702	95	6500
АТЭ	3202.3771000	75	5700
АТЭ	3202.3771034	70	5500

Чем выше мощность генератора, тем большее количество энергопотребителей может поддержать агрегат без риска перегрева и снижения эксплуатационного ресурса. Установка генератора увеличенной мощности взамен штатной комплектации позволит подключить дополнительное оборудование и аксессуары – обогрев сидений, качественный автозвук, авто холодильник и т.д. Однако при увеличении мощности генератора также требуется позаботиться о прокладке силовой проводки с большим сечением токопроводящей части, а также установки более емкой аккумуляторной батареи.

Замена шкива генератора

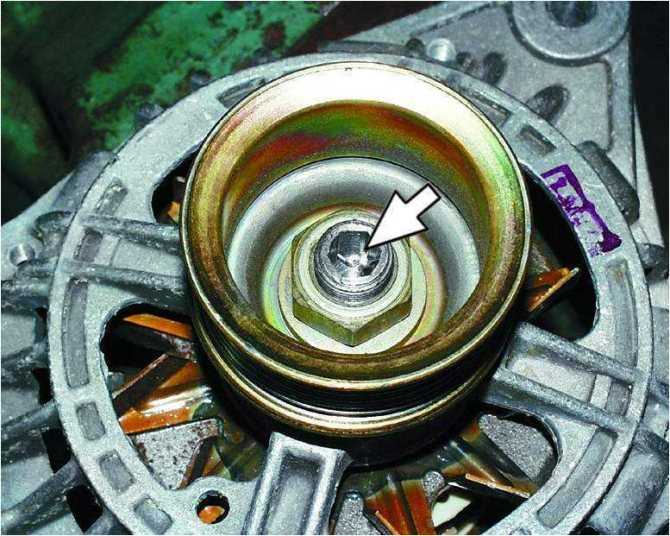

1. Удерживая хорошо вал ротора от прокрутки шестигранником – открутите гайку, что крепит шкив генератора. Для этих целей в самом торце вала проделано шестигранное отверстие.

2. Установите на гайку головку и через её отверстие вставьте шестигранник в отверстие вала. Придерживая вал от прокрутки – открутите гайку крепления и снимите пружинную шайбу со шкивом.

3. Теперь осталось в обратном порядке установить новый шкив генератора, только имейте ввиду, что пружинную шайбу нужно ставить выпуклой стороной к гайке. Затягивать гайку следует моментом 39–62 Н•м (3,9–6,2 кгс•м).

4. После замены шкива генератора произведите его обратную установку на место автомобиля в порядке обратном снятию. После чего обязательно отрегулируйте ремень привода генератора.

• Как снять шкив с генератора?
• Что собой представляет шкив генератора
• Как нужно правильно снимать шкив с генератора
• Инструменты для снятия шкива с генератора

Снятие и установка генератора – пошаговая процедура:

1. Как всегда первым делом снимите с АКБ провод с клеммы «–».

3. От разъёма на генераторе с пометкой «D» отсоедините штекер с проводами.

4. Далее нужно отодвинуть резиновый колпачок, открутить гайку и снять от контактного болта провода с клеммой (пометка «B+»).

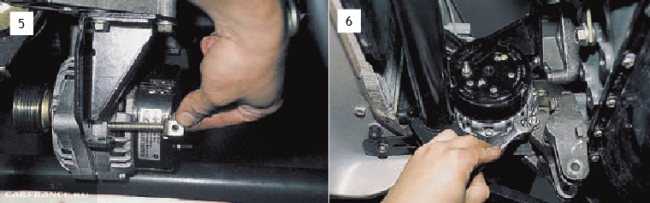

5. Достаньте спереди натяжной болт крепления электрогенератора.

6. Полностью снимите гайку, которая крепиться сверху.

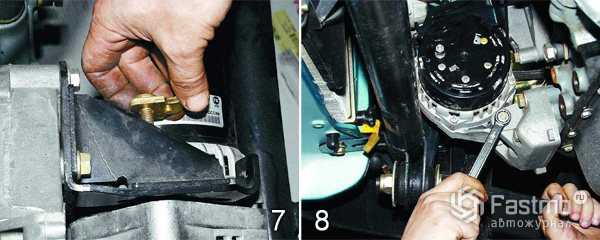

7. Достаньте натяжную втулку с резьбой.

8. Теперь приступайте к нижнему креплению генератора – полностью отвинтите ключом гайку.

9. Теперь можно дистанционную втулку снять.

10. Далее аккуратно придерживая электрооборудование одной рукой, другой – достаньте последний болт крепления и снимите генератор автомобиля.

Назначение

Шкив коленвала служит для передачи вращения от коленвала к таким важным узлам автомобиля, как генератор, гидроусилитель и кондиционер. Кроме этой функции, в инжекторном двигателе на шкиве демпферного типа расположены специальные зубцы, которые считывает датчик коленвала.

Это один из самых главных показателей для электронной системы управления мотором, отвечающий за корректную работу всего агрегата.

При выходе из строя (биение и деформация, трещины и разрывы) шкив коленвала ВАЗа, скорее всего, необходимо будет заменить. Эта деталь автомобиля подлежит ремонту, но в очень редких случаях (при выявлении незначительных дефектов).

Не обязательно ехать в специализированную автомобильную мастерскую, при наличии свободного времени и умелых рук замену можно выполнить своими силами, что не только сэкономит денежные средства, но и повысит вашу самооценку.

Болт шкива привода генератора — не могу открутить

ага привод. БЫла такая же проблема. Недавно гайку ступицы откручивать умучился-сломав кучу воротков-по убеждению продавцов-неломающихся, но балбес новую гайку не купил-пришлось ещё и прикручивать назад (иномарка)

Ты сам и ответил. Так обычно и отворачивают, когда не отворачивается.

А пневмогайковёрт как на шиномонтаже не сможет отвернуть ? Он вроде ударного типа и на 17 болты колёсные есть. Шиномонтажка рядом.

В одной книжке по ремонту видел такую рекомендацию

Долбили щас с помошником через стальную выколотку 800 гр молотком, тянул накидным ключом советским — бестолку. Основная проблема — нет хорошего ключа, и зафиксировать маховик за венец малореально не снимая термостата — двиг16 кл. Вкл 5 ю, нажимаю тормоз — но всё равно ключ играет, хотя и тянул от души. Ещё появилась идея перфоратором через затупленную пику подолбить одновременно пытаясь открутить головкой или накидным. Остался ещё вариант с шиномонтажным пневмогайковёртом — но там оказалась короткая головка, не подлезть. попробую длинную купить и ей попытаться(в БИБИ видел такую — правда какого она качества ХЗ ). Хотя чувствую что похоже придётся, пока машина ещё на ходу ,обратиться к специалистам у которых опыта побольше в борьбе с упрямыми болтами и инструмент серьёзный .

Назначение шкива генератора

Передача вращения с коленчатого вала на якорь генератора осуществляется клиновым или поликлиновым ремнем, поэтому на валы надеваются шкивы с одним или несколькими ручьями. Передаточное число клиноременной передачи не может превышать 1,7 – 3, в противном случае ремни придется менять очень часто.

В отсутствие проскальзывания при нормальном натяжении ремня по вращению вала генератора можно достаточно точно определить угловую скорость коленчатого вала, поэтому шкив часто оснащается датчиком, с которого считываются показания тахометра.

Необходима периодическая замена шкива генератора по ряду причин:

• работа ДВС не линейна, крутящий момент коленвала скачкообразный;
• в передаче присутствуют рывки и вибрации, вредные для ремней и шкивов.

2163-13-12-011

Большим пальцем руки нажимаем на ремень посередине между шкивами генератора и коленчатого вала.

При усилии нажатия ~ 10 кгс прогиб ремня должен составлять 6–8 мм.

Для натяжения ремня снимаем правый грязезащитный щиток моторного отсека.

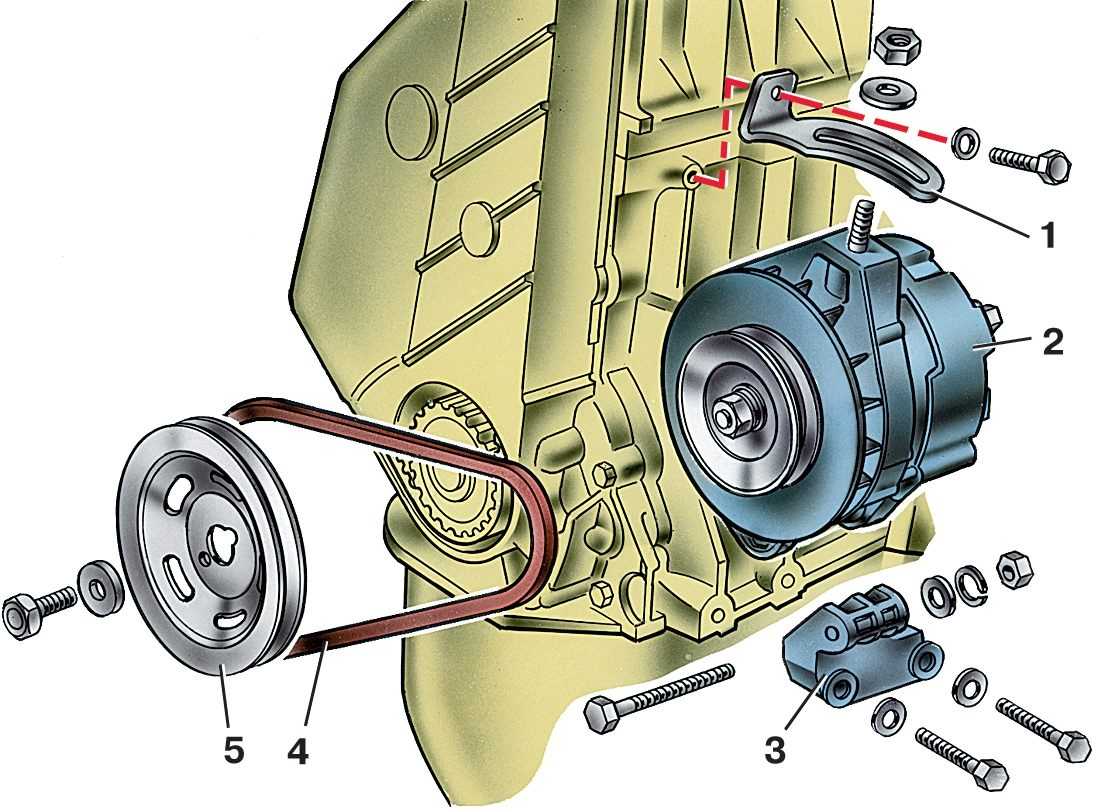

Ослабляем затяжку болта 2 нижнего крепления генератора и болта 5 крепления генератора к натяжной планке. Отодвигая монтажной лопаткой генератор от блока цилиндров двигателя, натягиваем ремень. Затягиваем болты крепления генератора.

Не перетягивайте ремень! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя как самого ремня, так и подшипников генератора.

При замене ремня ослабляем его натяжение (см. выше) и снимаем ремень со шкивов коленчатого вала и генератора.

Маркировка ремня привода генератора на автомобиле без гидроусилителя руля и без кондиционера — 4РК 718 (четырехручьевой, длиной 718 мм).

Устанавливаем ремень привода генератора в обратной последовательности и регулируем его натяжение. Для точной проверки натяжения ремня необходимо обратиться в сервис.

[Замена ремня привода вспомогательных агрегатов 16-клапанного двигателя Renault Logan/Sandero] [Проверка состояния и замена ремня привода ГРМ 8-клапанного двигателя Renault Logan/Sandero] [Как сэкономить на ТО Renault Logan/Sandero до 6500 руб.] [ТО Renault Logan/Sandero на 15 тыс. км пробега] [ТО Renault Logan/Sandero на 60 тыс. км пробега] [ТО Renault Logan/Sandero на 90 тыс. км пробега] [Инструмент, необходимый для проведения технического обслуживания Renault Logan/Sandero]

Замена ремня привода вспомогательных агрегатов 8-клапанного двигателя Renault Logan/Sandero

Последовательность действий при замене подшипников Лады Гранты

1. Отверткой разжимаем пружинный фиксатор, придерживаем рукой обмотку.

1. Фиксируем генератор в тиски, отворачиваем с тыльной стороны гайку, снимаем шкив. Предварительно наносим маркеры на взаимное размещение крышек.

1. Выворачиваем четыре стяжных болта, поддеваем отверткой, снимаем крышку генератора.

1. Осматриваем статор, его поверхность. В исправном состоянии не должно быть следов задевания якоря о статор. В противном случае замените подшипники.

1. Мультиметром проверяем целостность обмотки преобразователя.
2. Осматриваем крышку со стороны привода. При вращении оси ощутим люфт между кольцами. Последние подлежат замене новыми по причине износа.

1. На внутренней стороне крышки генератора должны отсутствовать трещины. Заменяем новыми по мере необходимости.
2. Расконтриваем подшипник, легкими ударами молотка по проставке выпрессовываем деталь из посадочного места крышки.

1. Проводим дефектовку деталей, крышки преобразователя. Заменяем комплектующие новыми при наличии признаков износа, дефекта.

1. Деревянной проставкой запрессовываем новый подшипник в посадочное гнездо крышки. Обязательно проверяем, чтобы выводы обмотки не соприкасались с крышкой преобразователя.

1. Проверяем состояние контактных колец. При наличии задиров, царапин, следов износа заменяем новыми.

1. Тестером проверяем сопротивление обмотки, прикладывая клеммы к контактным кольцам. Тяготение к бесконечности недопустимо, так как это указывает на обрыв в обмотке ротора. Последний требует замены.

1. В завершение проверяем отсутствие замыкания корпуса на роторе. Стрелка тестера уходит в бесконечность.

1. Трехпалым съемником выпрессовываем подшипник вала ротора.

1. Оправой напрессовываем новый, исправный подшипник на вал ротора. Основное усилие направлено на внутреннее кольцо подшипника.
2. Собираем конструкцию в обратной последовательности, предварительно смазав подшипники графитной смазкой. Крышку генератора затягиваем с усилием 39-62 Н-м.

Замена подшипников генератора на Ладе Гранте своими руками окончена.

Замена со снятием генератора

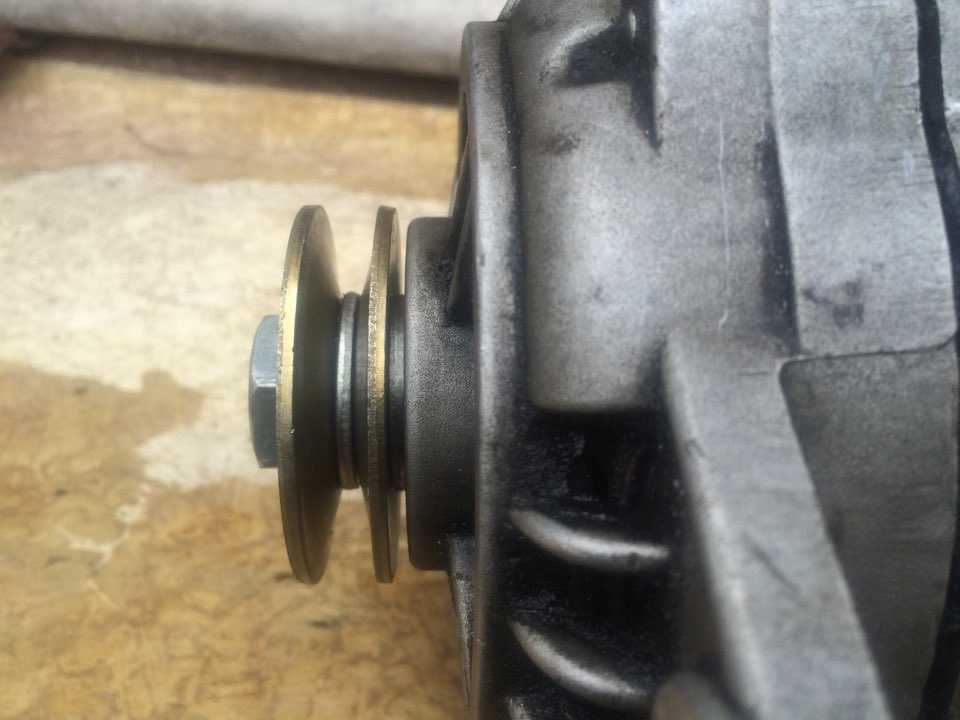

Люфт шкива генератора ваз 2110

Нужно знать, что в продаже встречаются шкивы двух типов (нового и старого образцов). Нужно брать именно старого образца, так как для десятки подходит только такой. Шкивы нового образца изготавливаются с другими размерами. Замена шкива происходит следующим образом:

• ​ Открыть капот.
• ​ Снять клемму аккумулятора.
• Снять ремень генератора.
• ​ Изъять генератор.
• ​ Вынуть поврежденный шкив. Обычно снять его непросто, так как он окисляется и надежно присоединяется к генератору.

• ​ Перед установкой нового шкива нужно проделать с внутренней его стороны небольшое отверстие (примерно 2 мм). Для этого необходимо его тщательно накалить и аккуратным движением пропилить. В итоге он лучше сядет на генератор.

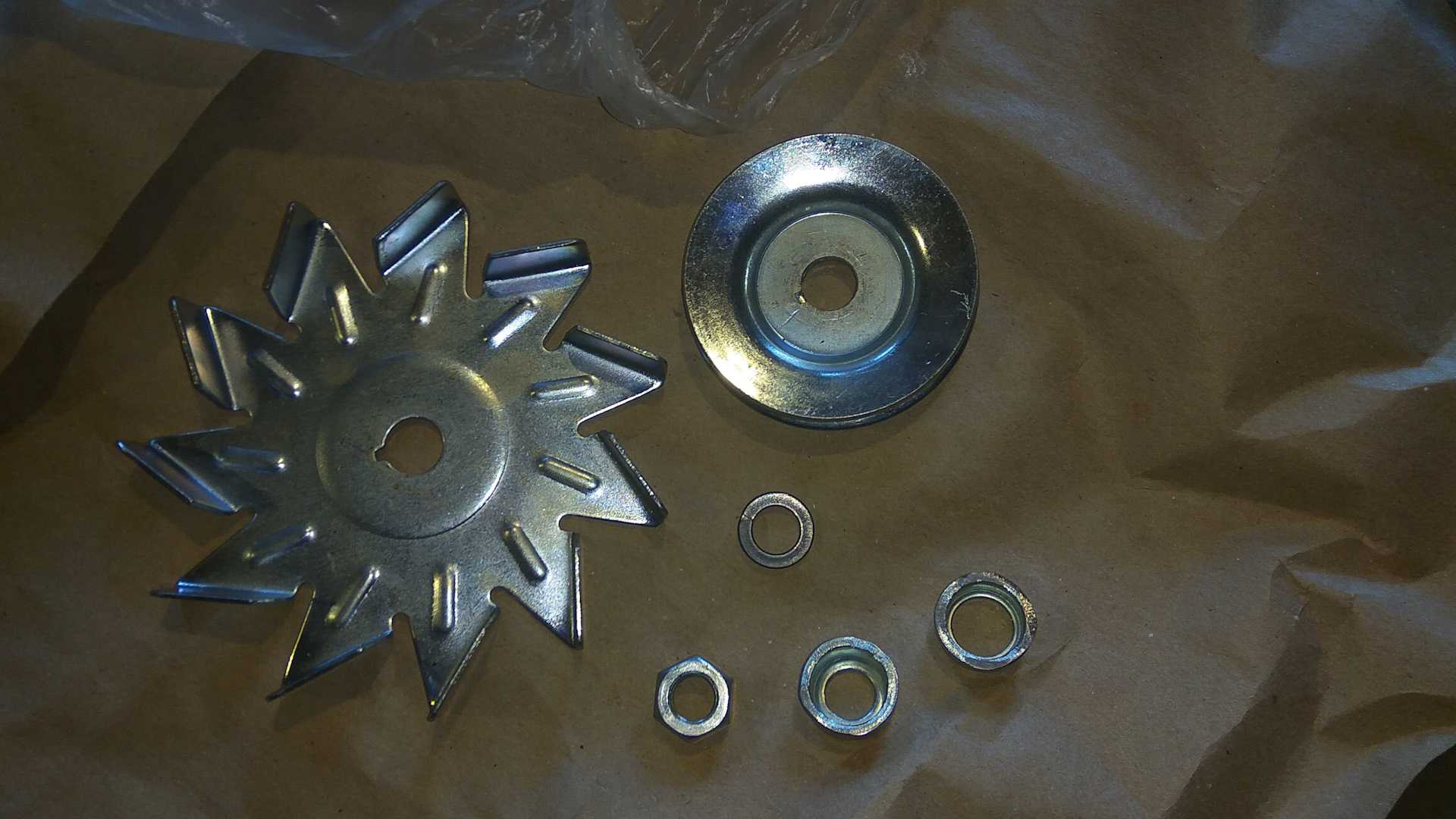

• ​ Собирать все нужно в определенной последовательности. Сначала нужно вставить шайбу, после – крыльчатку.
• ​ Затем на место ставится и сам шкив.
• ​ Вся конструкция закрепляется тремя гайками разного размера.
• ​ Вставляется гровер.
• ​ Теперь нужно вкрутить еще одну гайку для более надежного закрепления.

Ремонт шкива

Если поломка шкива не является значительной, то ее можно устранить. Избавиться можно от таких неприятностей:

• ​ Небольшой люфт (именно небольшой, так как если шкив расшатан, то он уже на 100% является поврежденным). Для устранения следует покрепче зажать болты крепления к генератору.
• ​ Маленькая трещина, которую можно запаять.
• ​ Срок эксплуатации защитной крышки вышел. Обычно защитная крышка входит в комплект вместе со шкивом. Установить ее можно довольно просто, однако ее нельзя использовать более одного раза, так как она не обладает высоким качеством, которое бы позволило многоразовое эксплуатирование.
• ​ При этом ни в коем случае нельзя использовать шкив без крышки, так как она выполняет защитную функцию. Из-за этого он сломается.
• ​ Дисбаланс шкива и муфты. Справиться с этой проблемой можно только в случае, когда он незначительный.

Заменить шкив можно и своими руками, так как сделать такую работу совсем несложно даже в домашних условиях. Однако цена ремонта может быть различной. Ведь зачастую нужно менять не только шкив, а и другие детали генератора, так как его повреждение приводит к выходу из строя других составных частей. Конечно, прежде чем приступать к ремонту, стоит пересмотреть фото и видео на эту тему. Инструкция также не помешает. Кроме того можно пользоваться рубрикой вопросы/ответы на многих сайтах в Интернете.

Замена шкива генератора своими руками

Замена шкива происходит после обнаружения вышеперечисленных неисправностей. При этом, данная процедура может производиться как при снятом генераторе, так и установленном. Выбор решения зависит от конструкции автомобиля. Существуют модели, в которых проблематично заменить шкив, из-за слишком малого пространства. Из-за этого и нужно снимать генератор.

Порядок действий:

1. Откройте капот автомобиля и снимите клемму с аккумулятора. Постарайтесь всегда выполнять данное действие, так как при работе под капотом есть риск случайным образом что-нибудь замкнуть. Короткие замыкания, как известно, неблагоприятно влияют на аккумулятор.

2. Открутите гайку на регулировочной планке генератора, а снизу ослабьте. После этого отодвиньте генератор в сторону двигателя и снимите ремень генератора, чтобы он не мешался.

3. После этого, открутите до конца нижнюю гайку и вытащите длинный болт крепления генератора, затем демонтируйте последний.

Чтобы снять генератор, необходимо немного покрутить его. Дело в том, что из-за отсутствия больших пространств, он может выйти оттуда совсем не привычным образом. То же самое касается и его установки.

4. Чтобы снять шкив с генератора, можно использовать специальное приспособление. Однако, если у вас такового не имеется, то можно применить и «народный» метод. Вылейте на крепление тормозную жидкость. После впитывания выкрутите крепление, застопорив ротор. Затем, снимите шкив генератора.

5. Установите новый шкив и тщательно затяните его. Затяжка шкива генератора выполняется с моментом 80 Нм. Если у вас нет динамометрического ключа, то необходимо его приобрести.

Старайтесь устанавливать шкив того же диаметра, так как шкив с большим диаметром будет крутиться медленнее, соответственно и будет заряжаться аккумулятор. Кроме того, мощность двигателя заметно упадет.

6. Произведите установку генератора в обратной последовательности.

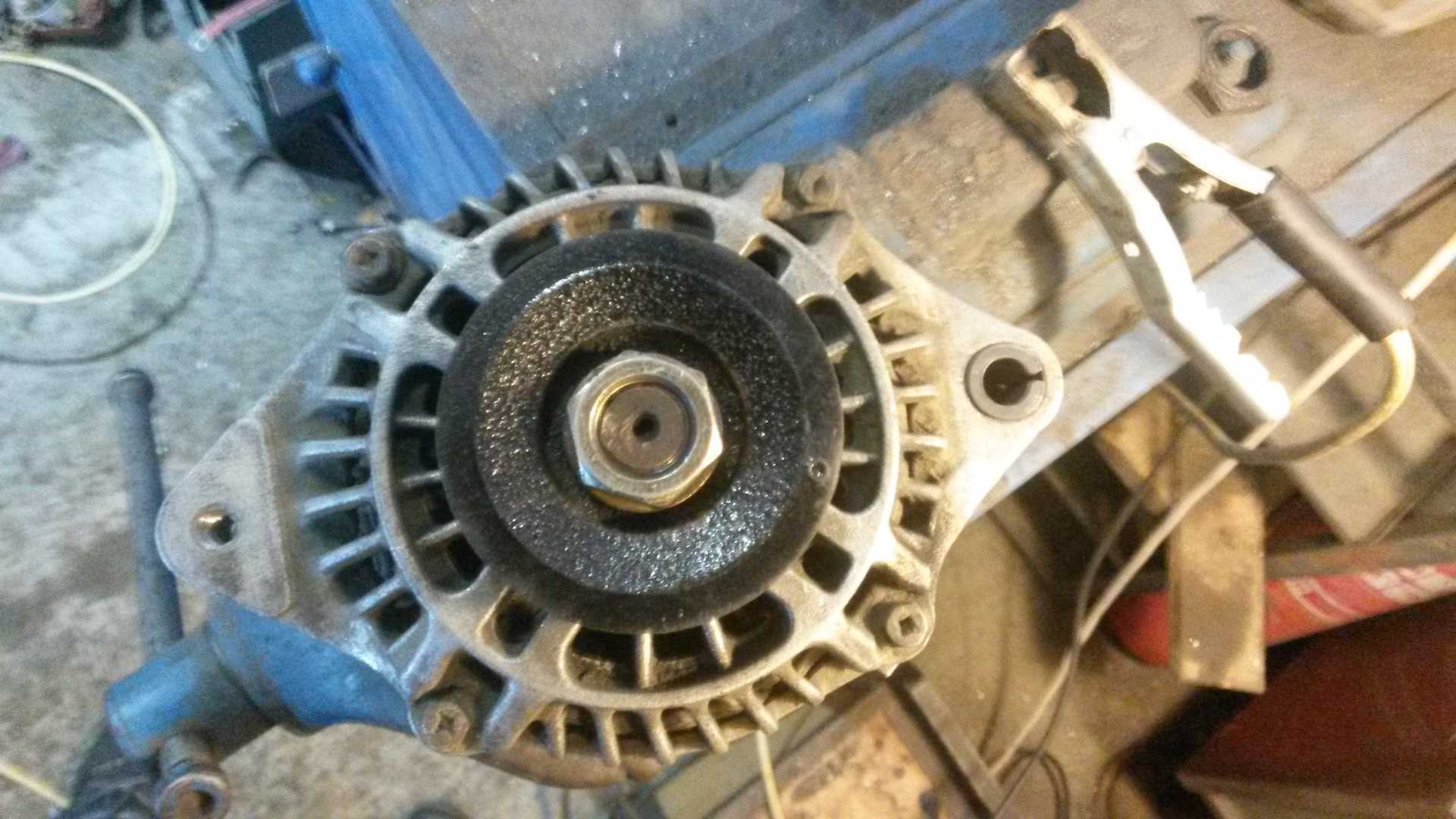

Гайка шкива

Гайка шкива на валу – самое сложное для новичка, собирающегося снимать генератор по каким-либо причинам. В некоторых случаях даже рычаг с длинной трубой и обработка вд 40 не дают возможности ослабить гайку, настолько крепко она сидит.

Особенно сложно демонтировать генератор подержанных автомобилей, оно и понятно почему.

Отчаявшись в своих силах, новички едут в сервис. Там пистолетом, как правило, быстренько гайка ослабляется и снимается. Становится жалко потраченного времени и сил. Неужели нет никакой возможности провести снятие в домашних условиях?

Конечно же, есть. Существует несколько способов это сделать. Например, один из вариантов самостоятельного демонтажа подразумевает очень прочное крепление генератора. Он фиксируется настолько, чтобы не проскальзывал. Ремень натягивается посильнее.

Генератор зажатый в тиски

Зажать генератор, но уже снятый, можно также в тиски. Однако в этом случае нельзя что-либо вдевать в крыльчатку, так как можно погнуть внутренние части.

В тиски генератор надо зажимать с умом:

• подготовить пару деревяшек с полукругами;
• через отверстия шкив зажать в тиски, поставив между шкивом и проставками резиновую подложку.

В тисках зажимать генератор нужно не сильно. Некоторые специалисты вообще не рекомендуют использовать газовый ключ, так как легко повредить деталь. Новый шкив стоит около 2 тысяч рублей, хотя аналоги можно приобрести за 500 рублей, но опять же это деньги немалые.

Статья в тему: Впрыск воды в ДВС, форсирование двигателя внутреннего сгорания

Если в сервисе, как и говорилось, почти «мертвые» и застарелые гайки выворачиваются пневмотическим пистолетом, то в домашних условиях можно обзавестись ударным гайковертом.

Оба инструмента очень эффективны. Пневмопистолет вообще не дает времени шкиву провернуться. Создается такое усилие, причем кратковременное, что гайка скручивается в раз. Что касается ударного гайковерта, то и он молодец.

Нижний болт генератора сидит так прочно не только по причине временных деформаций (ржавление и т.д.). Его очень прочно закручивают изначально.

ВД40

Эксперты рекомендуют осматривать в первую очередь, какова резьба. Главное все делать не спеша, если не откручивается, то не налегать всей силой, ведь так можно и ротор повредить.

Еще один способ снятия гайки подразумевает ее нагревание. Шкив зажимается в тисках, гайка нагревается феном, слабеет и легко выкручивается.

Если гайку никак не удается снять, то она срезается. Для этого используется готовое приспособление. Оно надевается на гайку, шток крутится и прорезает саму гайку. Это самое верное средство того, как открутить болт, но применяется лишь в крайнем случае.

Почему шкив приходит в негодность?

Такой шкив, хоть и изготовлен из металла, но выходит из строя достаточно часто. В результате, генератор перестает вращаться и аккумулятор не заряжается. Чтобы этого не случилось, необходимо хорошо знать все факторы, воздействующие на исправность шкива.

Металл, из которого производится шкив генератора, не подвергают закалке. Это делает его хрупким элементом, для которого не желательны различные механические воздействия. Таковыми могут быть удары и плохая затяжка крепления. Если при монтаже, крепление не будет обеспечивать надежное соединение вала и шкива, то появится люфт, который создаст вибрации по всей конструкции детали. Они приводят к появлению трещин, что рано или поздно просто разломает шкив пополам. Кроме того, такие вибрации негативно сказываются на роторе генератора, который потеряет свою балансировку и начнет замыкать своими полюсами на сталь статора.

Замена шкива генератора своими руками

Замена шкива происходит после обнаружения вышеперечисленных неисправностей. При этом, данная процедура может производиться как при снятом генераторе, так и установленном. Выбор решения зависит от конструкции автомобиля. Существуют модели, в которых проблематично заменить шкив, из-за слишком малого пространства. Из-за этого и нужно снимать генератор.

Порядок действий:

1. Откройте капот автомобиля и снимите клемму с аккумулятора. Постарайтесь всегда выполнять данное действие, так как при работе под капотом есть риск случайным образом что-нибудь замкнуть. Короткие замыкания, как известно, неблагоприятно влияют на аккумулятор.

2. Открутите гайку на регулировочной планке генератора, а снизу ослабьте. После этого отодвиньте генератор в сторону двигателя и снимите ремень генератора, чтобы он не мешался.

3. После этого, открутите до конца нижнюю гайку и вытащите длинный болт крепления генератора, затем демонтируйте последний.

Чтобы снять генератор, необходимо немного покрутить его. Дело в том, что из-за отсутствия больших пространств, он может выйти оттуда совсем не привычным образом. То же самое касается и его установки.

4. Чтобы снять шкив с генератора, можно использовать специальное приспособление. Однако, если у вас такового не имеется, то можно применить и «народный» метод. Вылейте на крепление тормозную жидкость. После впитывания выкрутите крепление, застопорив ротор. Затем, снимите шкив генератора.

5. Установите новый шкив и тщательно затяните его. Затяжка шкива генератора выполняется с моментом 80 Нм. Если у вас нет динамометрического ключа, то необходимо его приобрести.

Старайтесь устанавливать шкив того же диаметра, так как шкив с большим диаметром будет крутиться медленнее, соответственно и будет заряжаться аккумулятор. Кроме того, мощность двигателя заметно упадет.

Поврежденный шкив генератора (OAP)

Поврежденная муфта не может освободить вал ротора генератора, чтобы он мог свободно расцепиться. Это влияет на неравномерную вибрацию ремня и его перепрыгивание через шкив.

Набор GA352.59 не предназначен для подавления внезапных ударов, вызванных прыгающим и дергающимся ремнем. Вибрации на поликлиновом ремне способствуют его неправильному натяжению и скольжению на роликах (№ 1), а его не осевое расположение заставляет его контактировать с другими компонентами двигателя. Затем возникает шум во время работы двигателя и частые повреждения других принадлежностей двигателя.

Дефекты комплекта GA352.59 часто вызваны неисправной муфтой генератора. Муфты генератора должны проверяться и заменяться одновременно с узлом натяжного ролика.

Неисправный шкив: чем это чревато?

Неисправности чреваты последствиями не только для работы основного узла, но и для коленчатого вала. Дело в том, что во время движения автомобиля коленвал также находится в постоянном движении. Таким образом, возникают незначительные колебания, но этого достаточно, чтобы коленчатый вал сломался. Так вот, он служит некой его защитой и поэтому он настолько важен. Также он положительно влияет на работу ремня, робота которого происходит без сильных колебаний. Так же ремень меньше растягивается, что позволяет ему дольше находиться в исправном состоянии. А если не вовремя заменить, то ремень может даже разорваться. Кроме того, работа аккумулятора, его заряд, также зависит от правильной работы этой детали. Если он работает неисправно, то аккумулятор будет разряжаться слишком быстро. Если замена будет произведена вовремя, то и батарее прослужит дольше. Замена способствует изменению передаточного числа, что позволяет немножко сэкономить топливо, так как в режиме холостого хода он будет крутиться медленнее обычного, а значит, менее будет расход.

Снятие и разборка генератора

Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи. Снимаем ремень генератора (см. «Проверка состояния и замена рем­ня привода генератора»).

Нажав на фиксатор колодки про­вода предварительного возбуж­дения генератора . . отсоединяем колодку от разъема регулятора напряжения.

Головкой «на 13» отворачиваем гайку крепления наконечников проводов к выводу «В+». . и снимаем их с вывода.

Головкой «на 17» отворачиваем болт нижнего крепления генера­тора и вынимаем его. Вынимаем гайку из кронштейна ге­нератора.

Головкой «на 13» отворачиваем гайку болта верхнего крепления генератора.

. и снимаем генератор. Разбираем генератор 5132. 3771 для замены регулятора напряжения, выпря­мительного блока, ротора, статора и подшипников.

Головкой «на 8» отворачиваем три гайки крепления кожуха.

. и снимаем кожух.

Снимаем со шпилек крепления ко­жуха три металлические шайбы.

Шлицевой отверткой отворачи­ваем два винта крепления выво­дов регулятора напряжения.

Головкой «на 8» отворачиваем две гайки крепления регулятора напряжения.

. и снимаем регулятор.

Маркером помечаем взаимное положение крышек генератора.

Головкой «на 7» отворачиваем че­тыре болта, стягивающие крышки.

Снимаем заднюю крышку со ста­тором в сборе. Если статор не выходит из передней крышки, поддеваем его отверткой с разных сторон относительно перед­ней крышки.

Надеваем на гайку крепления шкива высокую головку «на 24» и через ее отверстие вставляем шестигранник «на 8» в отверстие вала ротора. Отворачиваем гайку крепления шки­ва, зажав инструментальную головку трубным ключом или в тисках. Снимаем пружинную шайбу

. и распорную шайбу.

Выталкиваем вал ротора из передней крышки.

. и снимаем крышку Для замены переднего подшипника.

. шлицевой отверткой отворачиваем четыре винта крепления прижимной пластины подшипника.

Снимаем прижимную пластину.

Руками выталкиваем подшипник из гнезда.

. и снимаем его. Если вытолкнуть подшипник не удает­ся, выбиваем его с помощью оправки или инструментальной головки под­ходящего диаметра. Для замены заднего подшипника..

. двухзахватным съемником спрес­совываем подшипник с вала ротора. При выполнении этой операции винт съемника следует упирать точно в центр вала, чтобы не повредить пластмассовый изолятор контактных колец ро-тора. Для установки захватов съемни­ка на пластмассовой втулке ротора выполнены две лыски. Если необходимо снять выпрямительный блок или статор.

. отпаиваем шесть выводов об­мотки статора от выводов выпря­мительного блока. . и, отвернув ключом «на 8» три гай­ки крепления, снимаем выпрямительный блок и статор. Тестером проверяем обмотки статора и ротора на обрыв и замыкание на корпус (см.«Проверка генератора»). Сборку генератора выполняем в об-ратной последовательности. Для установки заднего подшипника опираем передний конец вала ротора о деревянный брусок.

. и напрессовываем подшипник на задний конец вала оправкой или отрезком трубы подходяще­го диаметра, прикладывая усилие только к внутреннему кольцу подшипника. Если передний подшипник не удает-ся вставить в крышку генератора..

. запрессовываем его подходя­щей инструментальной голов­кой, прикладывая усилие к на­ружному кольцу подшипника.

Демонтаж генератора на ВАЗ 2110 или ВАЗ 2112

Алгоритм демонтажа генератора на ВАЗ 2110 или ВАЗ 2112 не является сложным и выполняется одной парой рук в течение 40-50 минут. Для выполнения процедуры потребуется смотровая яма или автомобильный подъемник, а также набор гаечных ключей или торцевых головок, комплект отверток и пассатижи. Снятие агрегата со штатного места производится в следующей последовательности:

В первую очередь загоняем автомобиль на яму или подъемник, после чего откидываем все клеммы аккумуляторной батареи и достаем сам АКБ. Для демонтажа аккумулятора в некоторых случаях необходимо открутить болт на фиксирующем хомуте;
Далее переходим к днищу транспортного средства и снимаем защиту картера-коробки, чтобы обеспечить свободный доступ к двигательному отсеку;
После снятия защиты аккуратно оттягиваем и снимаем приводной ремень, предварительно придавив отверткой или ключом натяжное устройство;
Затем откручиваем и снимаем силовую проводку, ведущую к генератору. Теперь можно с помощью головок с удлинителями демонтировать фиксирующие болты, удерживающие генератор на кронштейне;
В завершение процедуры можно извлекать агрегат из автомобиля

В момент демонтажа важно следить за положением буферной втулки – данный узел может деформироваться при извлечении.

Замена шкива генератора своими руками

Замена шкива происходит после обнаружения вышеперечисленных неисправностей. При этом, данная процедура может производиться как при снятом генераторе, так и установленном. Выбор решения зависит от конструкции автомобиля. Существуют модели, в которых проблематично заменить шкив, из-за слишком малого пространства. Из-за этого и нужно снимать генератор.

Порядок действий:

1. Откройте капот автомобиля и снимите клемму с аккумулятора. Постарайтесь всегда выполнять данное действие, так как при работе под капотом есть риск случайным образом что-нибудь замкнуть. Короткие замыкания, как известно, неблагоприятно влияют на аккумулятор.

2. Открутите гайку на регулировочной планке генератора, а снизу ослабьте. После этого отодвиньте генератор в сторону двигателя и снимите ремень генератора, чтобы он не мешался.

3. После этого, открутите до конца нижнюю гайку и вытащите длинный болт крепления генератора, затем демонтируйте последний.

Чтобы снять генератор, необходимо немного покрутить его. Дело в том, что из-за отсутствия больших пространств, он может выйти оттуда совсем не привычным образом. То же самое касается и его установки.

4. Чтобы снять шкив с генератора, можно использовать специальное приспособление. Однако, если у вас такового не имеется, то можно применить и «народный» метод. Вылейте на крепление тормозную жидкость. После впитывания выкрутите крепление, застопорив ротор. Затем, снимите шкив генератора.

5. Установите новый шкив и тщательно затяните его. Затяжка шкива генератора выполняется с моментом 80 Нм. Если у вас нет динамометрического ключа, то необходимо его приобрести.

Старайтесь устанавливать шкив того же диаметра, так как шкив с большим диаметром будет крутиться медленнее, соответственно и будет заряжаться аккумулятор. Кроме того, мощность двигателя заметно упадет.

6. Произведите установку генератора в обратной последовательности.
