Задняя независимая подвеска – Калина, Гранта, Калина 2
Внимание: из-за большого спроса на изделие, пожалуйста уточняйте наличие !!!
1. Управление
- Стабильный контакт с разным дорожным покрытием и четкий контроль автомобиля при маневрах и прохождения виражей, даже без изменения характеристик амортизаторов.
- Высокая информативность при управлении автомобиля на высоких скоростях.
- Высокая курсовая устойчивость.
- Изменение кинематики задней подвески.
- Снижение продольного крена при ускорении.
- Уменьшение скорости развития крена.
- Уменьшение времени реакции автомобиля на поворот рулевого колеса.
- Характеристики подвески выведены в зону лёгкой недостаточной поворачиваемости, что улучшает предсказуемость поведения автомобиля при маневрировании.
2. Комфорт
- Независимые правая и левая части подвески повышают комфорт при эксплуатации по дорогам с плохим покрытием.
- Уменьшение неподрессоренных масс задней подвески.
- Улучшение комфорта за счёт большего количества сайлентблоков.
- За счёт увеличения жёсткости задней части автомобиля уменьшаются деформации пола кузова при проезде неровностей.
3. Надёжность
- Производство в заводских условиях. Запатентованное решение для автомобилей LADA.
- При разработке и испытаниях узлов подвески использовано компьютерное моделирование.
- Проведены ресурсные испытания на разных типах покрытий (подвеска с лёгкостью выдержала раллийные спецучастки и не потребовала регулировок после этого).
- В конструкции применены качественные сайлентблоки фирмыLEMFÖRDER.
4. Жёсткость кузова
Увеличивает сопротивление задней части кузова на кручение за счёт балки ЗНП.
5. Расширенные настройки
- Возможность настройки углов колес в широком диапазоне (сход/развал).
- Возможность индивидуальной настройки при завышении/занижении подвески.
- Возможность настройки индивидуальных параметров подвески под необходимые условия в любительском спорте.
Гарантия: 12 месяцев.
Устанавливается на серийные авто, с завышением +15 мм, с занижением до -50мм (размер от центра ступицы, до края арки автомобиля должен соответствовать следующему диапазону: от 305 мм до -370 мм).
Устанавливается только совместно с прямоточным глушителем.
Внимание! Для автомобилей без ABS необходимо докупить кронштейн регулятора давления. Для установки потребуется: — Хомут нейлоновый черный 5х350 мм — 2 шт
Для установки потребуется: — Хомут нейлоновый черный 5х350 мм — 2 шт.
Рекомендуем использовать с дисковыми тормозами (с комплектом проставок ЗНП под ЗДТ) и «STT».
С подвеской обычно устанавливают: — Подрамник.
Восстановление элементов подвески Лады Ларгуса
Ремонтные работы в основном связаны со снятием и заменой изношенных деталей. Для их проведения обязательно потребуется следующий набор инструментов:
- домкрат (если нет подъемника);
- комплект торцевых головок и гаечных ключей;
- отвёртки;
- молоток, монтажная лопатка и др.
Ремонт подвески сзади и спереди отличается незначительно. К тому же конструктивно передняя подвеска сложнее. Поэтому большая часть работ по смене вышедших из строя деталей рассматривается спереди.
Замена стабилизатора поперечной устойчивости
Элементы в процессе износа трескаются, рвутся, изнашиваются, из-за чего появляется люфт в местах соединений. Поэтому в случае со стойками стабилизатора подвески Ларгуса требуется поменять изношенные резиннометаллические детали. Замена стабилизатора Лада Ларгус выглядит следующим образом.
- Вывесить переднюю часть автомобиля (или воспользоваться подъемником).
- Открутить крепление стабилизатора к рычагам (предварительно стоит очистить винт от загрязнений для возможности воспользоваться накидным ключом).
- Во время откручивания крепления (гайки) ключом следует удерживать винт, не допуская проворачивания.
- Снять нижнюю резиновую втулку.
- Вытащить винт вместе со втулкой и расположенной ниже пластиковой шайбой.
Аналогичным образом снимаются крепёжные детали стабилизатора и рычага подвески. Новые детали устанавливаются в порядке, обратном снятию. При затяжке креплений не нужно перетягивать. Для замены подушек штанги необходимо открутить болт крепления скобы и подрамника с помощью накидного ключа. Далее следует демонтировать подушку и установить на её место новую деталь в обратном порядке. Аналогичным образом меняется подушка штанги подвески с другой стороны.
Замена рычагов
На автомобилях Лада Ларгус не так часто необходимо их поменять. Обычно это делается во время смены шаровых опор или сайлентблоков. Для работы нужно также вывешивать всю переднюю часть – при поднятии только одной стороны снять рычаг не даст стабилизатор.
Для снятия потребуется открутить крепление штанги к рычагу и убрать защитный щиток мотора. Далее откручивается болт крепления шаровой опоры и кулака поворотов. Этот болт нужно вытащить, если не получается выбить молотком. Отвёрткой с плоским концом или монтажной лопаткой разжать соединение наконечника шаровой и поворотного кулака.
Задняя Пневмоподвеска ВАЗ Ларгус
Что дает установка пневмобаллонов в пружины на ВАЗ Ларгус :
— исключены пробои подвески- уменьшается до минимума просадка автомобиля при полной загрузке и даже перегрузе- компенсируется просадка «уставшей» пружины за счет давления воздуха в баллоне- при подключении раздельных контуров подвески уменьшается «парусность» автомобиля, повышается устойчивость в поворотах и при резких перестроениях- увеличивается срок службы всех компонентов подвески- исчезают или значительно уменьшаются такие неприятные эффекты, как шум в задней подвеске, удары от неровностей дороги, раскачка автомобиля при множестве ям и кочек- автомобиль становится более сбалансированным и комфортным по сравнению с ездой без баллонов. Некоторые клиенты после установки подушек передумали продавать свои автомобили, так как комфортность езды стала полностью их устраивать.
Инструкция по установке пневмобаллонов на ВАЗ Ларгус :
• Поднять автомобиль на домкрате (подъемнике, эстакаде)• Демонтировать (при наличии) во внутреннем пространстве пружин буферы хода сжатия подвески (штатные отбойники)• Витки пружин отчистить от пыли и грязи• Установить отбойники в технологические отверстия буферов хода сжатия подвески (штатные отбойники), при необходимости (характерно для высоких пружин) установить дополнительные отбойники с противоположной стороныВнимание!!! В некоторых случаях установка отбойников не требуется• Выпустить воздух из пневмоподушек• Вставить пневмоподушки в пружины между витками• Опустить автомобиль• Проверить расположение пневмоподушек. не должно быть острых металлических частей, которые могут повредить пневмобаллон.• Накачать воздух в пневмоподушках — от 0,3 атмосфер Максимальное рабочее давление 1.5 атм
Определить максимальное давление именно для вашего автомобиля можно визуально на эстакаде или яме. Пневмобаллон не должен выпирать между витками дальше витков пружины.
Более подробная инструкция по установке пневмобаллонов: Руководство по монтажу.
Нельзя оставлять пневмобаллоны без давления. Минимальное давление должно составлять от 0.3 БАР
Автомобиль Лада Ларгус с 2012 года производится на платформе легендарного Рено Логан. Многие владельцы автомобиля Lada Largus задаются вопросом как увеличить грузоподъемность, как усилить заднюю подвеску или лифт подвески Лада Ларгус.
Есть большое количество способов как это делали наши отцы и деды:
- Установить усиленные пружины
- Установить дополнительную пружину в штатную пружины
- Вставить теннисные мячики
- Смонтировать межвитковые проставки
- Установить проставки под или над пружиной
- Сварить ближайшие витки пружины между собой
Ни один из этих способов не позволяет регулировать жесткость подвески в зависимости от условий поездки. К примеру если на жестких пружинах можно достаточно комфортно добраться до пункта назначения, то в обратной поездке жесткая подвеска не позволит водителю расслабиться.
Часто такие водители приводят такие образные выражения: вытрясет весь позвоночник, зубодробительная подвеска, лом в пружины вставил, пеньки вместо пружин, как на табуретке.
Мы же рекомендуем установить пневмоподушки внутри полых пружин (задняя подвеска), как это сделали на одном из автомобилей Лада Ларгус.
На данный Lada Largus были установлены Комплект пневмобаллонов BlackStone ME с торцевым штуцером для регулировки давления. Установка такого комплекта занимает от 5 минут и не требует специального инструмента. Более подробная инструкция по установке пневмоэлементов BlackStone. С помощью ЛЮБОГО компрессора или насоса можно регулировать давление.
В видео были установлены усиленные пневмобаллоны BlackStone M HD с боковым фитингом накачки, на фотографиях приведет пример по установке BlackStone ME с торцевым фитингом для накачки давления.
Пример как выглядят пневмобаллоны BlackStone ME в пружинах Ларгуса (вид снизу):
Как правило, пневмопружины поднимают автомобиль до 5-6 см:
Функциональная нагрузка подвесок Лады Ларгус
- Комфорт во время передвижения достигается посредством взаимодействия механизмов, ориентированных на плавность, приглушая неровности и устраняя нежелательные колебания.
- Управляемость характеризуется адекватной реакцией на все рулевые команды водителя. Причём точность и удобство манёвров становятся важными аспектами во время наращивания или переключения скорости.
- В подвесках Лады Ларгус находятся активно движущиеся детали, поэтому безопасность всего транспортного средства зависит во многом именно от них.
Передняя подвеска
Одной из основных задач этого элемента ходовой части является обеспечение плавности передвижения. Когда переднее колесо натыкается на неровность дороги, кузов продолжает своё движение по ранее проходимой траектории, «гася» все колебания.
Её устройство значительно сложнее задней вариации, поскольку она предоставляет возможность изменения положения передних колёс, тем самым обеспечивая эффективное управление движением во всех направлениях. Это аргументировано рядом конструктивных особенностей, на которые воздействуют дополнительные нагрузки.
Стоит отметить, что передняя часть Лады Ларгус, как и любого другого автомобиля, тяжелее задней, потому как там сконцентрированы увесистые агрегаты силовой и ходовой установки. Несомненно, это вызывает большую нагрузку, что способствует её быстрому изнашиванию. Так, состояние передней подвески непосредственно связано с безопасностью управления машиной.
Установка колёс большего радиуса
На Ларгус устанавливаются штатно диски 15R. Многие автомобилисты выбирают вместо предложенного заводом вариант на 16 или 17 радиус. Дополнительно это делает экстерьер автомобиля более привлекательным. Однако есть в таком варианте и существенный недостаток, а именно неустойчивое положение автомобиля при движении, а также сбои в работе системы АБС и некоторых смежных датчиков.
Монтаж проставок
Самый бюджетный вариант (и популярный) – это установка специальных проставок, которые продаются в любом магазине автозапчастей. Единственное, что потребуется от автовладельца, это снятие стоек подвески. Сами детали унифицированные и подходят для многих автомобилей ВАЗ. Проставки устанавливаются между стойкой и чашами кузова (как вариант – между балкой и стойкой).
Замена деталей стоек
Один из оптимальных методов увеличения дорожного просвета заключается в установке более жёстких пружин и удлиненных амортизаторов. Как правило, подобные стойки длиннее штатных устройств примерно на 20 мм. В комплексе с усиленными пружинами они способны заметно увеличить клиренс, и машина не проседает до упора при перевозке максимально допустимого веса груза. Единственный недостаток – более высокая цена таких комплектов.
Рекомендуем почитать:
- Данные автомобиля Лада Ларгус
- Советы по установке и эксплуатации рейлингов на Ларгус
- Универсальные и оригинальные ДХО на Ладу Ларгус
- Методы крепления запаски на Ларгусе
- Принцип работы ГБО на Ладе Ларгус: какой газ лучше?
- Ремень генератора Лады Ларгус – типы и замена на разных типах двигателей
Ни на одном СТО не берутся делать геометрию на задней балке. Почему?
Само собой, это касается только тех случаев, когда углы установки задних колес выходят за пределы допустимых значений. Это легко определить по износу резины.
Надо запомнить одно простое правило — развал, тем более, на неуправляемых колесах, не жрет резину. Сила трения качения ничтожно мала, это закон физики, с которым не поспоришь. А вот если колеса, что называется, смотрят в разные стороны либо в одну сторону, то они начинают «загребать», как грейдер. Асфальт — отличная наждачная бумага, которая покрышки стирает моментально.
Так вот, многие автомобили, например, Рено Логан, отличаются тем, что через 7-8 лет задняя балка выгибается дугой. Многие могут в комментах сказать, что это бред, но, прежде чем писать, подумайте, сколько Логанов и других машин прошло через мой стенд, а сколько вы видели. Я не говорю, что вы тупые, а я умный, нет, просто у меня элементарно шире статистика. Без обид и не будем к этому возвращаться.
На большинстве СТО считают, что эта проблема неисправима и решается только заменой балки. Я же убежден и успешно практикую геометрию колес даже на задней балке.
Общий принцип простой. На любом, практически на любом такой авто задняя ступица крепится к балке на 4 болта. Это может быть ступичный узел, может быть ось крепления ступицы, но 4 болта всегда есть.Они ослабляются, потом под ступицу подставляются регулировочные шайбы, которые используются при регулировке развала на Жигулях. Тут уже дело практики, размеры подбираются экспериментальным путем.
На машинах, на которых болты стоят со стороны балки, дело проходит значительно быстрее, потому что не надо снимать барабан , тормозные колодки. Там, где дисковые тормоза, если честно, вообще рога, но в большинстве случаев болты снаружи. Изнутри только на отечественном автопроме.
Какие могут быть последствия?
Любая ступица устанавливается в паз, который есть в балке. Это может быть круглое отверстие, в которое садится ступичный узел, либо другая форма, назовем ее фасонной. Многие спрашивают, а не выпадет ли ступица? Я всегда показываю замер шайбы штангелем. Она чаще всего не толще 0.2 мм. Поэтому на прочность конструкции регулировка геометрии на балке никак не влияет.
Обязательно посмотрите мои другие публикации:
Если статья была полезной, обязательно подписывайтесь на канал и поделитесь ей в соц. сетях! Мало ли, вдруг кому полезно будет.
Шарнир рычага передней подвески СЭВИ-ЭКСПЕРТ LADA Largus (1 штука)
ПРИМЕНЯЕМОСТЬ: LADA Largus (ЛАДА Ларгус).Фирменные разработки: Применена инновационная технология USPK в изготовлении резины:эластичность +37% ,твёрдость +20% ;Выгоды автолюбителя: — Повышена управляемость автомобиля; — Улучшено гашение вибрации. Шарниры в передней подвеске автомобиля обеспечивают качание передних рычагов, их осевую жёсткость при разгоне, торможении и маневрировании и выполняют функцию виброизоляции элементов подвески. На шарниры постоянно воздействует радиальная нагрузка, связанная с массой автомобиля, и переменные нагрузки, возникающие из-за ходов сжатия и отбоя передней подвески. Воздействие радиальных и скручивающих нагрузок в основном и определяет ресурс эксплуатации шарнира. Под воздействием радиальной нагрузки, эластичный элемент шарнира деформируется. А с ростом деформации резины, снижается ресурс шарнира. Это связано, как с увеличением количества разрывов молекул каучука, так и с повышением её температуры, ускоряющей протекание химических реакций, ведущих к старению резины. Для снижения степени деформации эластичного элемента шарнира необходимо повысить твёрдость резины. Однако при обычной технологии производства резины, её твёрдость повышают путём увеличения содержания в ней наполнителя (сажи и каолина). С ростом количества наполнителя в резине, сокращается доля каучука и снижается её эластичность. Эластичность резины показывает, какая часть работы, выполняемая шарнирами, была преобразована в тепло. Чем выше эластичность резины, тем меньше тепла образуется и тем меньше эластичный элемент шарнира нагревается, что замедляет скорость химических реакций, ведущих к старению резины. Поэтому, чтобы шарнир имел длительный срок эксплуатации, он должен быть изготовлен из резины, имеющей одновременно высокие значения твёрдости, эластичности и прочности. Получить резину с данными свойствами по обычной технологии невозможно, так как с ростом твёрдости эластичность резко падает. Поэтому для шарнировСЭВИ мы разработали и запатентовали новый способ производства резины USPK, позволяющий одновременно повысить не только твёрдость, эластичность и прочность, но и увеличить её стойкость к старению. Конструктивно шарниры выполнены в соответствие с требованиями автопроизводителя с соблюдением размеров, допусков и посадок. Производство шарниров проходит под постоянным контролем инженеров, наладчиков и ОТК. Резина подвергается предварительному испытанию по целому ряду параметров в лаборатории нашего предприятия, и только после положительного заключения о её пригодности, передаётся в производство. Каждая партия выпущенных изделий проходит выборочный контроль по всем техническим требованиям, включая циклическую долговечность. Причём нормы показателей шарнировСЭВИ в 1,5-3 раза выше норм, заявленных автопроизводителем.
Гарантия 2 года без ограничения пробега.В комплекте: 1 штука.
Неисправности и способы их устранения
Подвеска в процессе своей эксплуатации может вызывать не только всяческие звуки в виде стуков и скрипов, но и непосредственные проблемы с рулевым управлением. При подозрительном поведении этой детали следует незамедлительно провести её полную диагностику.
Шум и стук во время движения
Основные причины выхода из подвески Лады Ларгус связаны с неровностями дорог. Например, стук в передней подвеске Лады Ларгус начинается после того, как автомобиль попал в яму или наскочил на кочку.
К тому же неопытность автовладельца — это не последнее обстоятельство, которое приводит к ремонту ходовой части. Запоздало заметив выбоину, происходит нажатие на педаль тормоза, что только в несколько раз увеличивает нагрузку и усугубляет положение.
Проблема может заключаться в неисправности амортизаторов, износе шаровых опор, ослаблении затяжки крепящих болтов, отсутствии смазки. Если износившиеся детали подлежат замене, то это следует сделать незамедлительно. Когда сбой в работе подвески связан с силой фиксации или отсутствием смазочного материала, то ситуацию исправит их затяжка и соответствующая смазка.
В случае наличия шума или стука в задней подвеске, кроме резиновых уплотнителей и реактивных тяг внимание должно быть обращено на состояние выхлопной трубы. Детальный анализ всего механизма позволяет точно определить причину поломки и своевременно её устранить
Уход автомобиля от прямолинейного движения
Чаще всего это связано с разным давлением в шинах, нарушением углов установки колёс или неправильным зазором в подшипниках. Эти проблемы разрешаются путём проверки и регулировки характеристик с их подгонкой под нормальное функционирование.
В некоторых случаях требуется даже разборка подвески посредством специализированного оборудования. Например, если сильно деформирован рычаг передней подвески в Ладе Ларгус, то нужно будет менять всю ось.
Стоит отметить, что дефекты покрышек заметить можно не сразу, поэтому следует поменять местами колёса передней части автомобиля. Если направление ухода изменится, то проблема как раз в состоянии резины. Когда же виной всему утрата силы одной из пружин, то она тут же сожмётся, повлияв на визуальный наклон корпуса машины.
Вертикальное колебание передних колёс
Эта ситуация чаще всего развивается во время торможения или разгона до максимальной скорости. Легковой автомобиль начинает наклоняться, а под действием неровностей дороги им совершаются колебательные движения. Это аргументировано возможным дисбалансом колёс, осадкой пружин подвески или выходом из строя амортизаторов.
При этом стабилизатор поперечной устойчивости может просто не работать в процессе разгона и торможения. Здесь следует проверить состояние всех деталей и при их износе заменить, надёжно затянув фиксирующие болты.
Такие вертикальные колебания недопустимы, поскольку ходовая часть и рулевое управление воспринимают их как закономерные динамические нагрузки, что приводит в итоге к потере управляемости.
Проставка задней пружины увеличенная на 20 мм Lada Largus / Лада Ларгус, 1 шт. Купить по цене 444 р
Уважаемые покупатели, во избежание ошибок при отправке увеличенной на 20мм задней верхней проставки под пружину Lada Largus, в строке «Комментарий» указывайте стандартную или увеличенную опору, модель вашего автомобиля, год выпуска, заднюю или переднюю.
Немногие уголки страны остались с хорошим дорожным покрытием. Так, низкий клиренс может привести к негативным последствиям и не нужным затратам. Для Лада Ларгус существует ещё одна причина, по которой необходим увеличенный дорожный просвет. Поскольку, это универсал, то необходимость перевозить грузы создает нагрузку, и пружины проседают, особенно задние.
Для увеличения дорожного просвета на автомобиле Lada Largus / Лада Ларгус необходимо сделать несколько доработок, которые могут быть совместными или применяться раздельно:
— Замена колес на больший радиус;
— Установка увеличенных верхних прокладок под задние пружины 550342736R-20/ 6001547495-20;
— Замена деталей на длинные и усиленные.
Задняя подвеска LADA Largus / Лада Ларгус полунезависимая, рычажно-пружинная с продольными рычагами, шарнирно закрепленными на кузове автомобиля и связанными между собой поперечной балкой 4 U-образного сечения.
В балке установлен несъемный стабилизатор поперечной устойчивости торсионного типа. Продольные рычаги соединены с кузовом сайлент блоками. Пружины подвески цилиндрические. Верхние и нижние концы пружин опираются на упругие резиновые прокладки.
Углы установки задних колес заданы конструктивно и в эксплуатации не регулируются. Возможен лишь контроль состояния задней подвески по этим углам.
Передняя и задняя подвеска Лада Ларгус
Передняя подвеска (рис. 1) независимая, рычажно-пружинная типа Макферсон, с телескопическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами и стабилизатором поперечной устойчивости. Основной элемент передней подвески -телескопическая амортизаторная стойка, совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова. На амортизаторной стойке собраны витая цилиндрическая пружина, буфер сжатия, защитный кожух стойки и верхняя опора. Через упорный подшипник и верхнюю опору передается нагрузка иа кузов автомобиля. Амортизаторная стойка соединена с нижним рычагом подвески шаровой опорой. Нижние рычаги прикреплены к кузову автомобиля с помощью сайлент блоков. Стабилизатор поперечной устойчивости торсионного типа, с установленными на нем резиновыми подушками соединен с подрамником автомобиля двумя скобами, а с нижними рычагами подвески — болтами. Стабилизатор поперечной устойчивости — устройство в подвеске автомобиля, служащее для уменьшения боковых кренов при поворотах автомобиля. Главным элементом стабилизатора является штанга, которая представляет собой торсион (вал, работающий на кручение и выполняющий функцию упругого элемента). Штанга изготовлена из термически обработанной стали, допускающей большие напряжения кручения и значительные углы закручивания (десятки градусов). Ступицы передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.

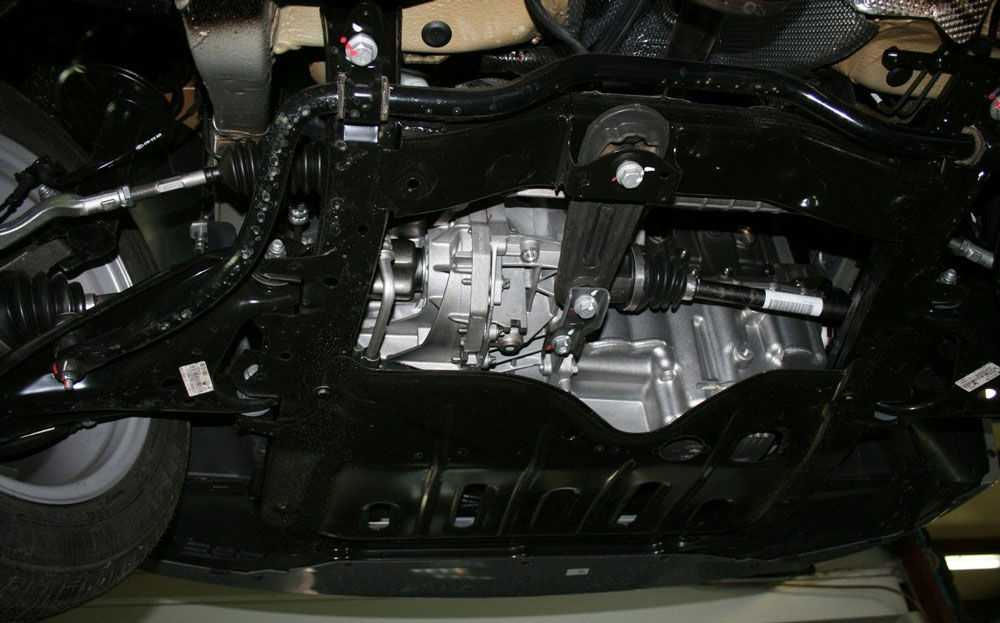

Рис.1 Передняя подвеска Лада Ларгус 1 — подрамник; 2 — задний сайлентблок рычага; 3 — передний сайлентблок рычага; 4 — скоба крепления штанги стабилизатора; 7 — тормозной суппорт; 6 — амортизаторная стойка; 5 — пружина; 8 — рычаг передней подвески; Э — поворотный кулак; 10 — болт крепления штанги стабилизатора поперечной устойчивости; 11 — штанга стабилизатора поперечной устойчивости
Задняя подвеска полунезависимая, рычажно-пружинная с продольными рычагами 1 (рис. 2), шарнирно закрепленными на кузове автомобиля и связанными между собой поперечной балкой 4 U-образного сечения. В балке установлен несъемный стабилизатор поперечной устойчивости торсионного типа. Продольные рычаги соединены с кузовом сайлент блоками. Пружины 3 подвески цилиндрические. Верхние и нижние концы пружин опираются на упругие резиновые прокладки. На рычагах подвески болтами 6 закреплены нижние концы телескопических гидравлических амортизаторов 2 двустороннего действия. Верхние концы амортизаторов прикреплены к кузову через резиновые подушки. Каждая ступица заднего колеса установлена на двухрядном шариковом подшипнике. Углы установки задних колес заданы конструктивно и в эксплуатации не регулируются. Возможен лишь контроль состояния задней подвески по этим углам. Если измеренные углы не соответствуют контрольным значениям, проверьте состояние задней подвески.

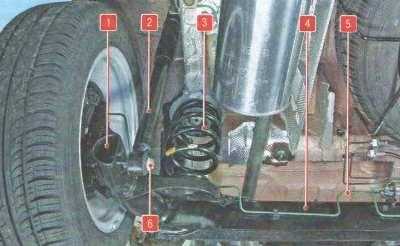

Рис.2 Задняя подвеска Лада Ларгус 1 — продольный рычаг; 2 — амортизатор; 3 — пружина; 4 — балка; 5 — тормозная трубка; б — болт нижнего крепления амортизатора
При появлении стуков со стороны задней подвески, скорее всего придется обратить внимание на состояние амортизаторов подвески, так как по сути — стучать на Ларгусе сзади больше-то особо и нечему. Если выяснилось, что амортизаторы уже потекшие, или же со временем потеряли свои рабочие свойства и характеристики, то их необходимо заменить на новые
Для этого под рукой желательно иметь:
- Смазку проникающую
- Ключ на 18 мм
- Головка на 18 мм
- Вороток или трещотка
- Ключ для удерживания штока стойки от проворачивания
Итак, примером в данной статье будет автомобиль Рено Логан, так как Ларгус имеет полностью идентичную подвеску. Первым делом, когда автомобиль еще стоит на колесах, необходимо открутить гайку штока амортизатора, удерживая шток от проворачивания. Все это делается со стороны салона, где находится задний стакан кузова.
Шарниры рычагов задней подвески — ЛАДА ЛАРГУС БЛОГ
Снятие
Установить автомобиль на двухстоечный подъемник и выключить зажигание.
Снять задние колеса
Извлечь из держателей на рычагах задней подвески жгуты проводов датчиков скорости вращения задних колес.
Отвернуть болты крепления датчиков скорости к щитам заднего тормоза и извлечь датчики (насадка сменная Torx Т30, удлинитель, ключ трещоточный).
— отсоединить тягу привода регулятора давления задних тормозов от балки рычагов задней подвески;
— извлечь из держателей на рычагах задней подвески тросы ручного привода тормоза;
— снять тормозные барабаны;
— отсоединить тросы ручного привода тормоза от рычагов привода тормозных колодок и извлечь наконечник троса из отверстий в тормозных щитах;
— отсоединить тормозные трубки от гибких тормозных шлангов, тормозные шланги должны остаться на рычагах задней подвески.
Отсоединить амортизаторы от рычагов задней подвески и снять пружины.
Установить под центр балки рычагов задней подвески трансмиссионную стойку (стойка трансмиссионная типа ОМА 604, «Автоспецоборудование» г. Псков).
Отвернуть гайки болтов крепления рычагов задней подвески к кронштейнам, опустить трансмиссионную стойку и снять рычаги задней подвески с автомобиля. Операцию выполнять двумя исполнителями (головка сменная 18, удлинитель и вороток).
Замена резинометаллических шарниров
Рисунок 7-1 — Разметка расположения шарнира в рычаге задней подвески:
М1- метка на рычаге задней подвески;
М2 — метка на корпусе шарнира
Внимание. Перед снятием резинометаллического шарнира необходимо отметить его ориентацию в отверстии рычага задней подвески:
— сделать отметки «М,» и «М2» на рычаге задней подвески и шарнире;
— скопировать метку «М2 » на новый шарнир.
Примечание. Разметка шарниров необходима для правильной установки и предупреждения преждевременного износа шарниров рычагов задней подвески, а также для обеспечения надежной управляемости автомобиля.

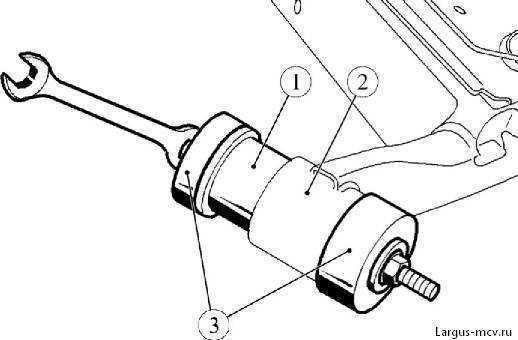

Рисунок 7-2 — Выпрессовка шарнира:
1 — шарнир рычага задней подвески;
2 — рычаг задней подвески;
3 — оправка для выпрессовки из набора Таг. 1838
Выпрессовать резинометаллический шарнир из рычага задней подвески (оправка для выпрессовки из набора Таг. 1838, молоток).
Установить новый резинометаллический шарнир 1, рисунок 7-3, в отверстие рычага 2 задней подвески и совместить метки «M1» и «М2», рисунок 7-1.
Рисунок 7-3 — Запрессовка шарнира:
1 — шарнир рычага задней подвески;
2 — рычаг задней подвески;
3 — приспособление для запрессовки из набора Таг. 1838
Установить на шарнир приспособление 3, рисунок 7-3, для запрессовки и запрессовать шарнир в рычаг задней подвески (приспособление для запрессовки из набора Таг. 1838, ключ кольцевой 17-2 шт.).
Выполнить операции по замене шарнира для второго рычага.
Установка
Установить рычаги задней подвески на трансмиссионную стойку и выставить под автомобилем напротив мест крепления. Операцию выполнять двумя исполнителями (стойка трансмиссионная типа ОМА 604, «Автоспецоборудование» г. Псков).
Установить рычаги задней подвески в кронштейны крепления на кузове, вставить болты и завернуть, не затягивая, гайки (ключ кольцевой 18, головка сменная 18, вороток).
Установить рычаги задней подвески в положение для затяжки резинометаллических шарниров и окончательно затянуть гайки болтов крепления рычагов задней подвески в кронштейнах.
Установить пружины и подсоединить амортизаторы к рычагам задней подвески.
— установить в держатели на рычагах задней подвески тросы ручного привода тормоза;
— установить наконечники тросов ручного привода тормоза в отверстия тормозных щитов и подсоединить их к рычагам привода тормозных колодок;
— установить тормозные барабаны;
— подсоединить тормозные трубки к гибким тормозных шлангам на рычагах задней подвески;
— подсоединить тягу привода регулятора давления задних тормозов к балке рычагов задней подвески и отрегулировать привод регулятора давления.
Установить датчики скорости в отверстия тормозных щитов и закрепить их болтами. Момент затяжки болтов 14 Н.м (1,4 кгс.м) (насадка сменная Torx Т30, удлинитель, ключ трещоточный, ключ моментный).
Установить жгуты проводов датчиков скорости вращения задних колес в держатели на рычагах задней подвески.
Выполнить прокачку тормозной системы и при необходимости гидропривода сцепления
Установить задние колеса
Проверить эффективность рабочей тормозной системы
В заключение
Выполнить операции по замене можно своими силами
Для этого достаточно загнать машину на яму и принять меры предосторожности, о которых упоминалось ранее
Если есть сомнения в собственных силах, следует ответственность переложить на плечи профессионалов сервисного центра. Мастера гарантированно и качественно выполнят монтаж/демонтаж, поставят новые пары и дадут гарантии на проведенные работы.
По какому пути идти, решать вам. Главное, чтобы техническое лечение было проведено вовремя, что обезопасит вас и других участников дорожного движения от непредвиденных ситуаций.
