Лайфак: задняя балка автомобиля приора, основные неисправности, замена

Задняя подвеска Лада Калина (Lada Kalina)

Устройство ходовой части ваз 1118 калина. Обслуживание узлов ходовой ваз 1119 калина. Передняя и задняя подвеска ваз 1117 лада калина. Руководство по обслуживанию и эксплуатации Лада Калина, с инжекторными двигателями 1.4 и 1.6. Автовладелец с легкостью сможет провести диагностику и ремонт агрегата автомобиля Lada Kalina своими силами в гаражной мастерской, найти неисправность в электрооборудовании, рулевом управлении, тормозной системе, двигателе и кпп. Советы по уходу можно также найти в наших разделах. Все руководства Лада Калина разбиты на тематические разделы.

Задняя подвеска лада калина: 1 — стабилизатор поперечной устойчивости; 2 — сайлент-блок; 3 — кронштейн рычага подвески; 4 — рычаг балки задней подвески; 5 — балка; 6 — тормозной барабан; 7 — амортизатор; 8 — кронштейн крепления амортизатора; 9 — пружина; 10 — буфер хода сжатия; 11 — кожух амортизатора; 12 — прокладка пружины; 13 — ступица заднего колеса; 14 — тормозной механизм заднего колеса

Задняя подвеска лада калина — полунезависимая, с винтовыми цилиндрическими пружинами и гидравлическими телескопическими амортизаторами двустороннего действия. Основной несущий элемент подвески лада калина — балка с приваренными к ней через усилитители продольными рычагами. Внутри балки проходит штанга стабилизатора поперечной устойчивости, концы которой приварены к рычагам. К рычагам подвески приварены кронштейны с проушинами для крепления амортизаторов и фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги снабжены приварными втулками с запрессованными в них сайлент-блоками. Через центральную втулку сайлент-блока проходит болт, соединяющий рычаг с кронштейном.

Амортизатор лада калина: 1 — чашка чехла; 2 — прокладка пружины; 3 — амортизатор; 4 — пружина; 5 — буфер хода сжатия; 6 — чехол; 7 — подушки штока; 8 — распорная втулка; 9 — опорная шайба; 10 — пружинная шайба; 11 — гайка Для крепления кронштейна к лонжерону кузова предусмотрены три приварные шпильки. Нижним концом пружина подвески лада калина опирается на чашку, приваренную к резервуару амортизатора, а верхним — через резиновую прокладку— на опору, приваренную изнутри к арке колеса.

Нижняя проушина амортизатора крепится болтом к кронштейну рычага подвески, а его шток закреплен на верхней опоре пружины подвески через две резиновые подушки (одна — снизу опоры, другая — сверху) и опорную шайбу (под гайкой). В ступице установлен двухрядный роликовый подшипник. Посадка подшипника на оси — переходная (с легким натягом или зазором). В процессе эксплуатации подшипник не требует пополнения смазки. Пружины задней подвески lada kalina делятся на два класса: А — более жесткие, В — менее жесткие. Пружины класса А маркируются коричневой краской, класса В — синей. С правой и елевой стороны автомобиля должны устанавливаться пружины одного класса. В передней и задней подвеске лада калина устанавливаются пружины одного класса. В исключительных случаях допускается установка пружин класса В в задней подвеске лада калина, если в передней установлены пружины класса А. Установка пружин класса А на заднюю подвеску не допускается, если в передней установлены пружины класса В.

vazclub.com

Причины замены стоек стабилизатора

Просто так, без объективных на то причин, менять такой агрегат не стоит. Все же он стоит определенных денег, имеет свой ресурс пригодности. Пока машина ведет себя хорошо, тратить лишние финансовые средства не имеет никакого смысла. Но при появлении характерных признаков их неисправности, не затягивайте с ремонтом.

Причин для их смены есть несколько:

• Появились характерные стуки в подвеске;
• На рулевом колесе ощущается небольшая отдача колебаний, что ухудшает процесс управления автомобилем, делает его сложнее;
• Передняя часть машины немного раскачивается;
• Колеса несколько уводит в сторону при движении прямо.

Обнаружив подобные неисправности, обязательно максимально быстро замените стойки стабилизатора.

Настолько долго прослужат новые элементы, зависит от двух факторов:

1. Качество приобретенной детали;
2. Условия дорог, по которым вы преимущественно ездите на своем автомобиле.

Статья в тему: Диски на ВАЗ 2110: литые или штамповки?

Дадим напутственный совет. Многие, кто обращается на СТО с целью заменить стойки стабилизатора, отправляют автомобиль по рекомендации мастера на проверку развал схождения. На самом деле это процедура совершенно лишняя, поскольку смена стоек никак не влияет на угол расположения колес на вашей машине. Это очередная попытка выманить у неопытного клиента побольше денег. Будьте бдительны.

Комплект деталей для монтажа пневматической подвески Лада Приора

Независимая подвеска на Приору устанавливается на автомобиль своими руками, и процесс монтажа является несложным. Поэтому установку пневмоподвески на Приору может осуществить каждый автолюбитель, если следовать определенным советам и рекомендациям специалистов.

• пневмоподушка;
• компрессор;
• крепежные детали и брекеты;
• пневмоклапаны;
• манометр;
• пусковая кнопка;
• магистраль подачи воздуха;
• датчик давления воздуха;
• реле запуска.

В процессе нагнетания сжатого воздуха в подушку происходит изменение клиренса Лада Приора. При снижении давления в пневмоподушке происходит уменьшение клиренса автотранспортного средства. Регулировка дорожного просвета — основная функция пневмоподушки подвески Приоры.

Монтируется независимая подвеска на Приору при помощи применения специальных крепежных элементов и брекетов. Используя эти элементы, осуществляют крепление пневмоподвески Лада Приора к кузову автомобиля. Эти детали при наличии некоторых навыков работы с металлом можно изготовить самостоятельно, но лучше всего эти крепежные комплектующие для подвески Приоры заказать и изготовить у специалиста. В таком случае будет гарантия качественного изготовления комплектующих.

Как запрессовать сайлентблок

Для установки в систему подвески на Приору можно использовать тот манометр, который используется в пневмосистемах, работающих при давлении определенного диапазона. Пусковая кнопка предназначена для регулировки состояния пневмоподвески непосредственно из салона Лада Приора.

Проверка элементов передней подвески

Просевшие (изношенные пружины) на работоспособность подвески в целом, оказывают большое влияние, и когда подустали пружины, то это можно достаточно легко определить и без хитрой диагностики, достаточно всего внимательно осмотреть авто со всех сторон и обратить свое внимание на посадку машины, если она стала ниже привычного, то есть пружины уже свое отслужили и требуют замены. При просевших пружинах становится невозможным правильно отрегулировать развал колес

Для проверки шаровых опор можно проверить как движутся вверх-вниз нижние рычаги. Такую проверку нужно осуществлять на смотровой яме при помощи монтировки. Не должно быть ни каких ощутимых люфтов.

При нажатии монтировкой на сайлентблоки нижних рычагов так же не должно быть никаких люфтов, а потрескавшиеся или выдавленные куски резины вовсе не допустимы

Так же стоит обратить внимание на то, как отслаивается или нет резина от внешней или внутренней втулки

Как диагностировать подвеску

Неисправность подшипников зачастую можно определить покачиваниями машины вверх-вниз, в случае непригодности они будут иметь люфты. Определить разорванную резиновую часть в опоре подвески не снимая опору не всегда возможно.

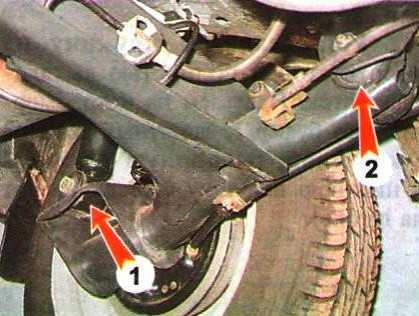

Лайфак: задняя балка автомобиля Приора, основные неисправности, замена

В бюджетных автомобилях применяется задняя балка, вместо независимой подвески, Приора сзади на балке. Это массивная деталь крепится к кузову на шарнирах.Чтобы машина была устойчивее, предусмотрен стабилизатор задней балки. Он крепится через втулки стабилизатора. Бывает еще и передняя балка, она крепится к кузову и держит переднюю подвеску. Эти детали мощные и массивные, но даже они могут сломаться. По ходу пробега, потребуется замена сайлентблоков передней и задней балки. Цена запчасти от 3000 руб и выше. Новая деталь на Приору стоит дороже десяточной. Но это в основном маркетинг. Приора по запчастям дороже десятки, хоть и многие запчасти такие же. Сайлентблок задней и передней балки, можно менять от износа и из за аварииного смещения — когда машина попадает в аварию происходит смещение балки. В своём автомобиле хорошие водители содержат все в сохранности и чистоте: это касается кузова, ходовой, двигателя, мелочей. Стоит периодически проверять подвеску автомобиля Лада Приора – во время поездок, она испытывает немалую нагрузку из-за плохого дорожного покрытия

При этом внимание уделяется мелким комплектующем и крупным таким как: задняя и передняя балка. На неё фактически крепятся все детали подвески, которые позволяют машине двигаться, тормозить, уверенно преодолевать препятствия

Она должна быть крепкой и «выносливой» — то есть, выдержать немало километров прежде, чем впервые покажется первая неисправность. Однако деталь на Приоре иногда приходится менять раньше срока.

Задняя балка может очень сильно повредиться из-за попадания в глубокую яму на дорожном полотне, которая способна «перебрать» всю подвеску на ходу. Внештатная ситуация может наступить, даже после неудачного ДТП. Её замену можно выполнить самостоятельно, достаточно разобраться в сложном процессе и подготовить всё необходимое.

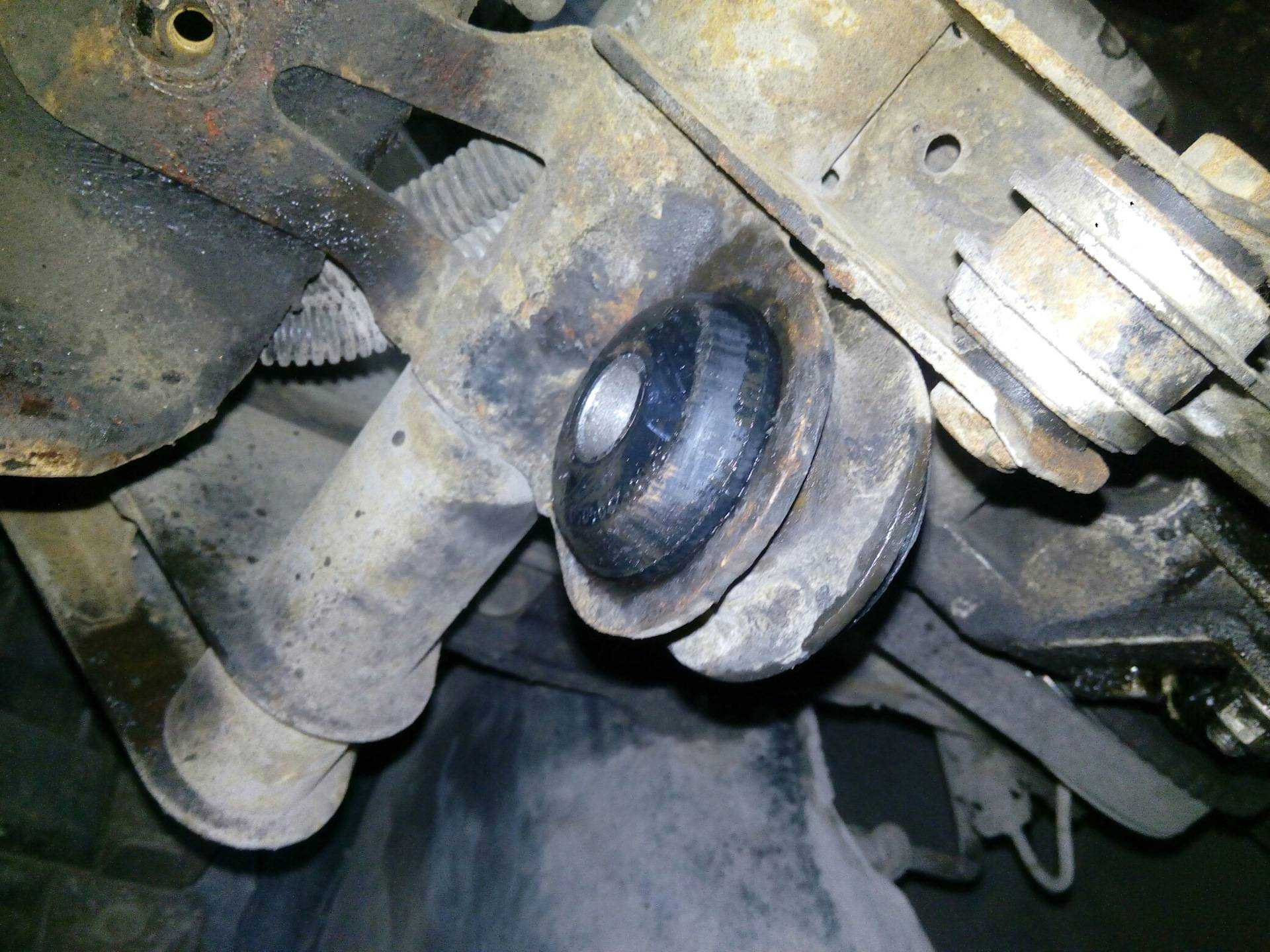

Признаки неисправности сайлентблоков

Замена помпы лады приора 8 и 16 клапанов своими рукамиПлохое состояние автомобильных дорог при активном использовании машины создаёт дополнительную нагрузку на подвеску. Как следствие дополнительную нагрузку начинают испытывать сайлентблоки принимающие на себя первыми удар.

Наибольшая нагрузка приходится на элементы рычагов и штанг подвески. Специалисты в профилактических целях рекомендуют выполнять проверку работоспособности сайлентблоков каждые 50 тысяч километров пробега.

Это даст возможность на ранней стадии выявить возможные проблемы в работе подвески и правильно заменить сайлентблоки. Зачастую если автомобиль длительное время не подвергался профилактическому осмотру могут проявиться критические неисправности, оказывающие серьёзное влияние на безопасность управления машиной.

Сегодня можно выделить следующие признаки неисправности сайлентблоков:

1. Машину при движении «тянет» в одну сторону;
2. Боковой износ шин;
3. Нарушение курсовой устойчивости автомобиля при торможении;
4. Вибрация кузова при движении машины;
5. Внешние изменения целостности сайлентблоков;
6. Скрипы подвески при движении транспортного средства;
7. Увеличение «жёсткости» работы подвески.

Каждый из этих признаков или они вместе указывают на возможную проблему в работе сайлентблока. Не нужно их игнорировать и продолжать эксплуатацию машины.

Подобное наплевательское отношение к собственной безопасности может очень плохо закончиться для водителя и пассажиров.

Советы по замене и эксплуатации сайлентблоков ВАЗ 2110

1. Замену сайлентблоков задней необходимо производить через каждые 50000 км., ведь они являются наименее живучими изделиями, по сравнению с другими резинистыми втулками балки.
2. Даже если вышел из строя один сайлентблок, следует поменять и другой, поскольку если заменить только не рабочий, вслед за ним «застучит» и оставшийся, ведь его ресурс и так был на исходе.

Стоит отметить, что успешность ремонта по замене сайлентблоков зависит от квалификации владельца авто, наличие необходимого специнструмента по съёму, опыту проводимых операций.

Для замены сайлентблоков переднего рычага на автомобилях ВАЗ 2110 понадобятся:

• смазка или жидкое мыло (можно заменить моющим средством или мыльной водой);
• ключи (как накидные, так и торцовые) на 24, 17 и 19;
• трещотка с головкой на 24, 17 и 19;
• зубило и молоток;
• проникающая жидкость WD-40;
• съемник чашечный универсальный или отрезок трубы, диаметр которой позволяет осуществить свободный вход сайлентблока;
• металлическая щётка;
• нож и отвёртка (с затупленным концом);
• смотровая яма;
• домкрат;
• новые сайлентблоки ВАЗ 2110.

К слову, цена на задние сайлентблоки от ВАЗ с артикулом 21100291405400 составит 140 рублей за штуку, а его полиуретановый аналог от производителя VTR с артикулом LADA0401RP – 460 рублей.

Цена указана на весну 2017 года по Москве и области.

Вывешиваем заднюю часть автомобиля. Отсоединяем трос стояночного тормоза от балки и кронштейна.

Двумя ключами «на 19» отворачиваем гайку болта крепления рычага к кронштейну, и вынимаем болт.

Подпираем заднюю балку, используя трансмиссионную стойку. Если вы работаете на яме — используйте домкрат.

Приопускаем кронштейн балки.

… и вставляем проставку. В данном случае мы используем длинную головку от ключа. Важным моментом является то, что тормозной шланг должен быть свободным и не натянутым.

Берём съемник подшипников ступиц или подходящий отрезок из трубы.

Устанавливаем его со стороны порога автомобиля.

Накручиваем на шток съёмника гайку и.

… с помощью ключа выпрессовываем сайлентблок в сторону порога автомобиля.

Для замены сайлент-блока снятие балки с автомобиля не требуется. Сайлент-блоки меняем по очереди:

– сначала у одного, затем у другого рычага балки.

Для выполнения работы потребуются:

— универсальный чашечный съемник.

Подготавливаем автомобиль к выполнению работ.

Устанавливаем автомобиль на надежную подставку и снимаем заднее колесо.

Отсоединяем упругий рычаг регулятора давления от серьги.

Отсоединяем трос стояночного тормоза от балки и кронштейна.

Накидным ключом на 19 отворачиваем гайку, удерживая болт крепления рычага к кронштейну, другим ключом того же размера и вынимаем болт.

Между кузовом и балкой вставляем деревянный брусок.

При этом следим, чтобы шланг тормозного механизма заднего колеса не был натянут

Чашечным съемником для подшипников ступиц колес или подходящими отрезками труб выпрессовываем сайлент-блок в сторону порога автомобиля.

Болт съемника подшипников ступиц не проходит в отверстие сайлент-блока, поэтому заменяем его болтом или винтом Ø 12 мм. (Подходит винт крепления головки блока цилиндров).

Сайлент-блок выдавливаем в чашку съемника.

Очищаем от грязи отверстие под сайлент-блок в рычаге.

Сайлент-блок с одного края имеет упор, и поэтому выпрессовывать его следует только в сторону порога автомобиля.

Новый сайлент-блок и отверстие в балке смачиваем мыльным раствором

Вставляем сайлент-блок в отверстие рычага и запрессовываем тем же съемником

Устанавливаем рычаг в кронштейн кузова и фиксируем его болтом с гайкой, не затягивая ее.

Болт крепления рычага вставляется в кронштейн кузова со стороны порога автомобиля.

Вставляем в серьгу упругий рычаг регулятора давления и фиксируем его стопором.

Закрепляем в кронштейнах трос ручного тормоза.

Устанавливаем колесо и снимаем автомобиль с подставок.

15. Несколько раз нажимаем на заднюю часть автомобиля для самоустановки подвески.

16. Окончательно затягиваем гайку болта крепления рычага моментом 66,6—82,3 Нм (6,8—8,4 кгс-м).

17. Сайлент-блок второго рычага заменяем аналогично.

Источник

Как выпрессовать сайлентблок в домашних условиях?

Замена сайлентблоков не представляет собой ничего сложного, например, я, лично в этом убедился, когда производил замену сайлентблоков и амортизаторов на задней подвеске своими руками. Именно по этой причине довольно часто можно встретить тех, кто решил самостоятельно выполнить замену сайлентблоков в домашних условиях.

Способ 1

Для начала о том, как это должно происходить в идеале. Берется рычаг, в котором необходимо произвести замену сайлентблока, устанавливается под пресс на специальную подставку, в которую будет выдавливаться старый сайлент, после чего сверху устанавливается специальная проставка, которая будет выдавливать старую втулку. Такой способ используют СТО, на которых имеется необходимый набор проставок и мощный пресс 10-20 тонн.

Способ 2

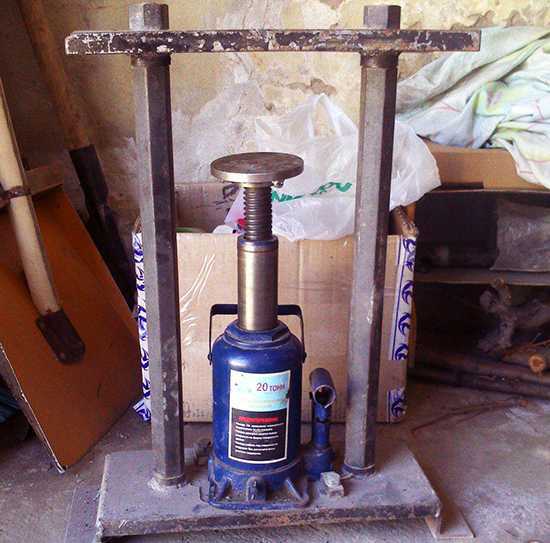

У большинства автомобилистов мощного пресса, конечно же, нет, однако у многих есть в гараже хорошие тиски или домкрат. Используя мощные тиски, можно успешно выдавить старые втулки по аналогичному принципу — проставка, в которую будет выходить втулка и проставка, которая будет давить на втулку.

Домкрат. Казалось бы, как домкратом можно выдавить сайлентблок? Все очень просто, необходимо сварить прямоугольную рамку из какого-нибудь швеллера или уголка по высоте чуть выше вашего домкрата и рычага. Принцип следующий — устанавливаем домкрат в рамку, после чего поверх штока устанавливаем проушину рычага и две проставки, о которых говорилось выше. Создаем необходимое давление, и втулка выдавливается из посадочного места. Следует отметить, что в большинстве случаев домкрат мощностью 3-5 тонн просто не в силах справиться с такой работой, поэтому лучше использовать 10-15-тонные домкраты.

Способ 3

Если у вас нет ни домкрата, ни пресса, при этом есть неутолимое желание заменить сайлентблоки самостоятельно, можно воспользоваться третьим способом — использование простейшего пресс-съемника (шпилька или болт с гайкой). Принцип заключается в том, чтобы создать давление посредством постепенного закручивания гайки на шпильке, данный способ можно считать аналогом тисков. Шпилька с шайбой необходимого диаметра просовывается в проушину сквозь сайлентблок, затем с другой стороны одевается проставка с шайбой и закручивается гайка. Вращаясь по резьбе, гайка создает необходимое давление и заставляет сайлентблок выдавливаться в «приемную» проставку. Данная «метода» требует наличия прочной, каленной шпильки с такой же гайкой. Если гайка или шпилька будут мягкими, у вас ничего не получится. Например, у меня от давления начала кривиться шпилька, после чего была сорвана резьба на гайке. Однако есть тысячи тех, кому удалось заменить сайлентблоки, используя именно этот способ. Плюсом данного способа является его бюджетность и удобство с точки зрения «мобильности», то есть вам не нужно, например, полностью снимать всю ступицу или рычаг, достаточно просто иметь такой вот примитивный пресс-съемник.

Как выпрессовать/запрессовать сайлентблок, используя пресс-съемник видео

Способ 4

Данный способ можно отнести к кардинальным или крайним мерам. Заключается он в том, чтобы всеми известными способами и приспособлениями добыть сайлентблок из посадочного гнезда. Принцип заключается в том, чтобы выбить старый сайлентблок используя для этого мощную отвертку или толстый клинообразный кусок арматуры. Задача заключается в том, чтобы забить отвертку или что-то аналогичное между втулкой и сайлетблоком тем самым деформируя стенку втулки вовнутрь. После того как втулка сминается и подается вовнутрь выбить ее не составляет никакого труда. Перед тем как начать выбивать сайлентблок необходимо выжечь или выдавить внутреннюю втулку сайлентблока и по возможности остатки резины.

Как выбить сайлентблок используя отвертку и дрель

Способ 5

Следующий метод извлечения сайлентблока нельзя назвать выпрессовкой, поскольку он, как и предыдущий, не предусматривает наличия пресса, все, что необходимо — полотно по металлу, отвертка и молоток. Принцип простой, но не безопасный. Удаляем внутреннюю втулку, затем берем полотно и начинаем резать внешнюю втулку. Пытаемся максимально прорезать старый сайлентблок, при этом не повредив сам рычаг или проушину. Желательно сделать два надреза, после чего используя плоскую отвертку, сайлентблок легко деформируется и выбивается.

Если ни один из вышеперечисленных способов не помог вам выпрессовать сайлентблоки, остается один выход — доверить эту процедуру специалистам, для этого берем деталь и везем ее на СТО, где специалисты, используя специнструмент, выпрессуют и запрессуют ваши сайленты «в мгновение ока».

Основные неисправности

Балка может выйти из строя по двум причинам:

1. смещение с места;
2. механическое повреждение (чаще всего – трещина).

Когда возникает трещина в рычаге, снижается жесткость кузова на кручение. Этот параметр определяет степень безопасности, а также положение деталей. Дело в том, что при нормальной жесткости кузова, которая закладывается еще при проектировании и получается после финального этапа сборки автомобиля, абсолютно все узлы, агрегаты (вплоть до болтиков) стоят на своем месте, они имеют предельно допустимую амплитуду колебаний. Так, например, подвеска «глотает» ямы – детали активно двигаются, а люди в салоне могут даже не заметить качения.

Если жесткость кузова на кручение повысить, добавив в машину балки поперечной и продольной устойчивости, ничего страшного не случится – амплитуда колебаний снизится, приятным плюсом станет тот факт, что транспортное средство станет тише, дребезжания будет меньше. Когда жесткость кузова на кручение снижается, речи о комфорте даже может не быть.

Кроме того, что с большой вероятностью придется привыкнуть к неприятным звукам, добавится повышенный износ маленьких деталей. Когда рычаг дает трещину, все, что крепится к ней начинает двигаться с большей амплитудой. Проблему временно решают заваркой, но это только откладывает решение проблемы на какой-то срок. Мастера рекомендуют поменять балку.

Механическое повреждение проявляется в связи металла с резиной в рычагах Приоры – когда износ достигает своего апогея, резина трескается, отслаивается. Из-за этого возникает стук в передней и задней подвеске, машина виляет по дороге.

Смещение балки на Приоре проявляется в том, что места креплений деталей подвески, тормозной системы, колес также смещаются, при этом передача любого усилия — ускорения или торможения, прохождения ухабов, ям будет необычным и заметным. Управляемость автомобиля снизится.

Смещение рычага может произойти после ДТП или попадания в яму – в этом случае может нарушиться сход-развал, сбита рулевая тяга и нанесены иные серьезные повреждения подвески. С такими повреждениями управлять автомобилем запрещено. Для своей безопасности и безопасности других участников дорожного движения рекомендуется вызвать эвакуатор для доставки машины к месту ремонта.

Меняем сайлентблоки передней балки на ВАЗ-2110 своими руками

Одним из самых основных узлов автомобиля, отвечающих за комфорт и безопасность передвижения ВАЗ-2110, является подвеска. Не стоит думать, что главное в подвеске – это амортизаторы, колёса и пружины. Такие небольшие детали, как сайленблоки, непосредственно влияют на работу подвески. Подвеска любого современного автомобиля включает в себя множество этих резиновых деталей.

Поменять сайленблоки передней балки, как и остальные подобные элементы – это довольно проблематичный процесс. Однако если приобрести или одолжить специальные съёмники, эту процедуру можно легко выполнить своими руками.

Трудности при проведении работ

Несколько слов о возможных трудностях. Они заключаются в том, что внутреннее кольцо сайлентблока может прилегать к оси или болту.

И если с нижним рычагом проблем меньше, так как ударные силы, которые мы создаем молотком при нажатии, позволяют сорвать петлю с места, то с верхним рычагом все сложнее.

Один из выходов из этой ситуации — сокращение кредитного плеча. Режем рычаг «болгаркой» так, чтобы на месте его крепления к корпусу остались только проушины с сайлентблоками.

Затем рычаг снимается с автомобиля. Впоследствии той же «болгаркой» нарезаем болт крепления на стыке сайлентблоков с кузовом. То есть вырезаются детали с петлями.

Далее вытаскиваем остатки болта из отверстия в корпусе. Этот способ — один из самых быстрых в борьбе с заклиниванием петель. Но вам нужно будет приобрести новый верхний рычаг и крепежный болт.

Чтобы избежать этой проблемы в будущем, необходимо смазать ось и крепежный болт нигролом.

Замена сайлентблоков передней подвески

Если во время движения на своем автомобиле ВАЗ-2115 услышали стук с характерным металлическим оттенком, пришло время менять сайлентблоки рычагов передней подвески. Признаком такой поломки может оказаться неустойчивое поведение автомобиля на трассе (машину дергает вперед-назад при торможении) и происходит сильный гул.

Советуем для изготовления вспомогательной конструкции прессования для сайлентблоков использовать втулку длиной 60 миллиметров, болт М12 длиною 170 миллиметров, высокую гайку и втулку длиною 60 миллиметров.

При замене сайлентблоков лучше купить запчасти таких производителей, как «Балаково» или СЭВИ. Эти производители завоевали большую популярность у мастеров сервисных центров по ремонту автомобилей. Цена сайлентблоков для ВАЗ-2115 у обоих производителей равнозначная.

Первым делом надо автомобиль разместить в помещении, где есть смотровая яма. Также сервисно-ремонтные работы можно выполнить, воспользовавшись подъемником, если его нет, то смотровой канавой. Далее предстоит отключить защитную функцию двигателя и раскрутить гайки крепежных болтов у передних рычагов. Следом, воспользовавшись ключом на 17, необходимо раскрутить гайку крепежного болта стойки переднего стабилизатора к рычагу и выбить болт. Затем нужно поднять машину домкратом, опустить болты и снять колеса у машины.

Следующим шагом станет очищение резьбы от загрязнений, масла, ржавых пятен. Работы по очищению производят специальной металлической щеткой. Крепежный элемент нужно обработать с помощью технического состава WD40. После этого уже можно открутить гайки растяжек ключом на 24. Их нужно открутить полностью, обеими руками взяться за шаровую опору, отнять ее от поворотного кулака и снять рычаг, открутив предварительно два болта.

Советуем снимать рычаг вместе с крабом и растяжкой. Ведь гайки растяжки порой просто невозможно открутить, особенно если автомобиль в использовании несколько лет.

Чтобы открутить рычаг вместе с крабом и растяжкой, нужно распустить гайку растяжки со стороны краба. Когда комплект снят, можно приступать к раскручиванию самой гайки. Если поддаваться гайка снятию все же не будет, в таком случае стоит использовать способ подогрева. Гайку необходимо нагреть (например, паяльной лампой, зажигалкой) и открутить либо разрезать инструментальным зубилом, болгаркой.

Как только рычаг снят, можно переходить к замене старых сайлентблоков растяжки на новые. Демонтаж старых сайлентблоков происходит с помощью инструментального зубила. Далее проушина зачищается шкуркой от ржавчины. Новые сайлентблоки нужно поочередно вставить в элемент рычага.

Важно учесть тот факт, что сайлентблоки не садятся до конца. Поэтому рычаг нужно расположить на твердой поверхности и с помощью кувалды, молотка посадить в него сайлентблоки

Заключительным шагом станет замена сайлентблоков переднего рычага. Изношенная деталь убирается, а на его место впрессовывается новый сайлентблок. Для этого нужно болт стянуть. Если будут его прокруты, то подправить отверткой.

Как вам статья?

Мне нравитсяНе нравится

Описание детали и признаки её износа

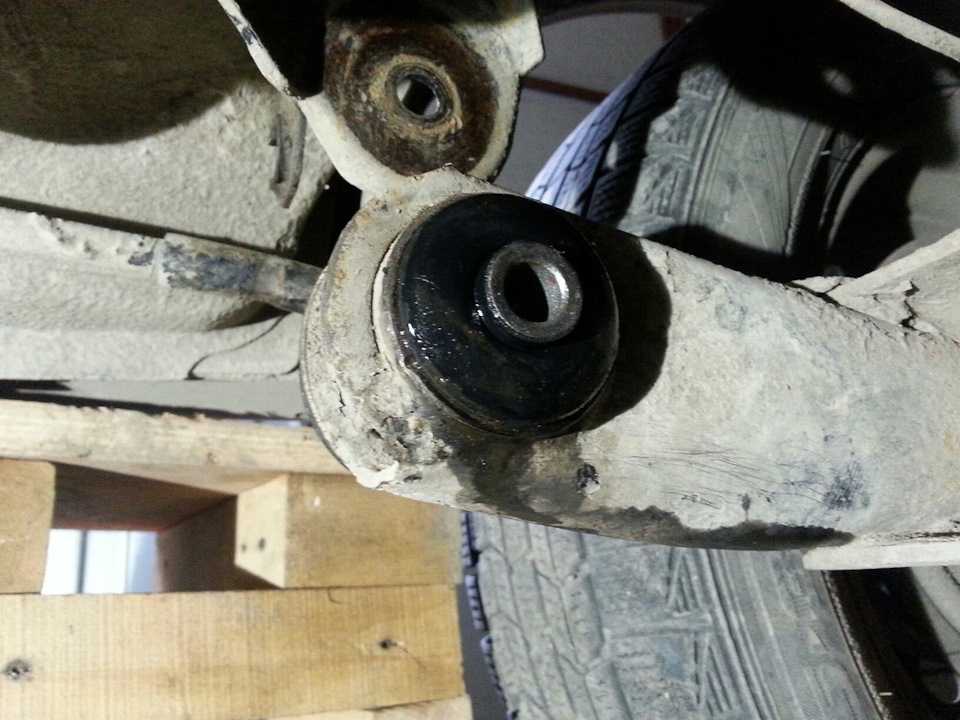

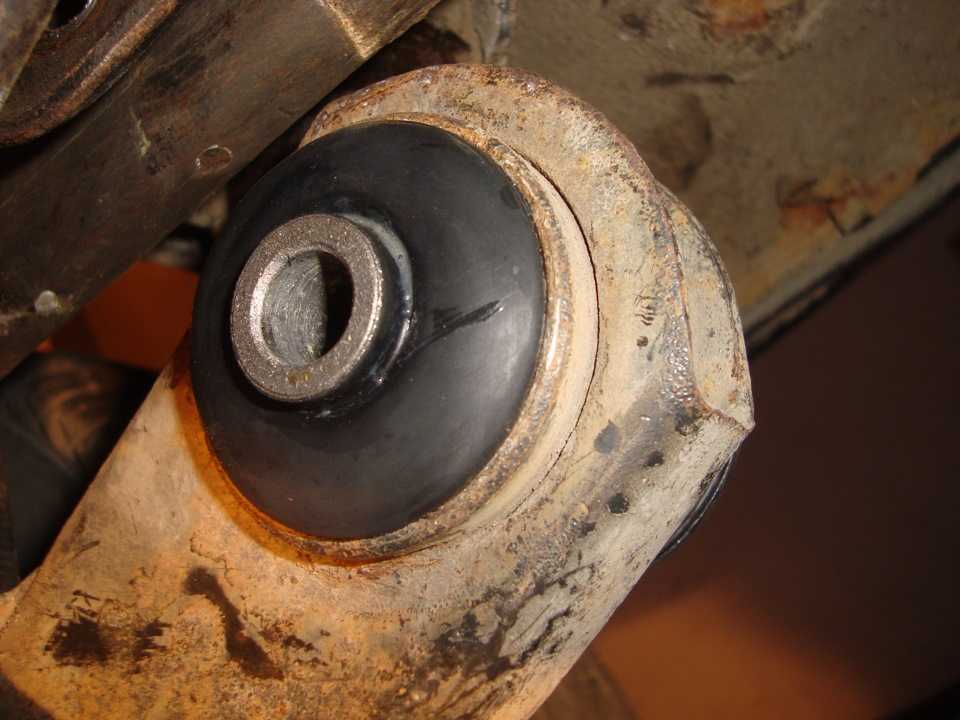

Сайлентблок задней балки представляет собой резинометаллический шарнир. Деталь служит в качестве упругой вставки между узлами автомобиля. Она представляет собой две втулки, между которыми находится уплотнитель из резины или иного упругого материала. В последнее время распространение получил полиуретан. Прокладка из упругого материала позволяет гасить колебания между узлами и не передавать вибрации на корпус автомобиля.

Сайлентблок задней балки используют не только для соединения узлов подвески между собой. Элемент также крепится к стабилизатору поперечной устойчивости, в местах крепления коробки передач и двигателя машины. Но в подвеске наиболее жёсткие условия эксплуатации из-за пыли, грязи, влаги и активного движения деталей, поэтому замену делают регулярно.

Резиновые втулки — это не те элементы, которые будут служить вечно. Обычно их хватает на 100 тыс. км пробега, но из-за жёстких условий эксплуатации срок замены может наступить раньше. Спустя половину этого срока необходимо проверить подвеску. Только так можно понять степень износа узла и определить, нужно ли его менять.

Порядок визуального осмотра:

• загнать автомобиль на яму или приподнять домкратом;
• очистить узлы крепления подвески от грязи;
• провести осмотр.

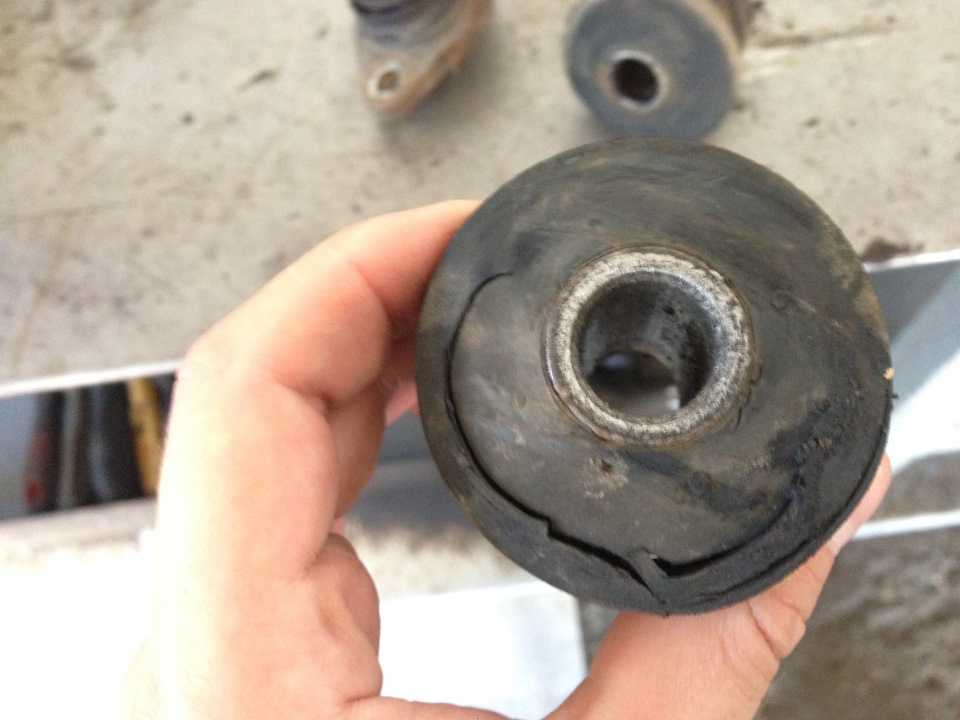

Резиновая вставка не должна иметь трещин или разрывов. Признаки подобного рода говорят о том, что пора производить замену сайлентблоков задней балки. Изношенная деталь впоследствии скажется на управляемости, а это, в свою очередь, отразится на безопасности владельца автомобиля и окружающих.

Иногда деталь изнашивается раньше, особенно при езде по бездорожью. Степень износа можно оценить по поведению автомобиля.

Признаки износа сайлентблоков:

• во время движения по прямой или при торможении автомобиль тянет в сторону;
• повышенный износ резины по бокам;
• повышенная вибрация при езде;
• скрип или стук в районе подвески;
• подвеска стала работать жёстче.

Наличие одного или нескольких признаков означает, что подвеску пора обслуживать. Промедление может дорого обойтись. Несвоевременная замена приведёт к потере управления в критической ситуации, а так же к ускоренному износу шин. Посадочные места шарниров тоже пострадают и тогда менять придётся рычаг — это увеличит стоимость ремонта.

Металлические части детали ломаются крайне редко. Изнашивается обычно резиновая прокладка.

Причины преждевременной замены:

1. Длительная эксплуатация, которая ведёт к усыханию резинового уплотнителя и потере свойств.
2. Взаимодействие с химическими веществами. Масло и бензин разрушают резину.
3. Неправильный монтаж.

Преждевременный износ говорит о том, что требуется найти причину и устранить её. В ином случае скоро процедуру замены придётся повторять. Подтёки масла хорошо будут видны, а монтаж следует выполнять строго по инструкции и проверять соединения.
