Замена шаровых опор на ВАЗ-2107 и на классике

Вобщем рано или поздно практически любой владелей ваз классики столкнется с необходимостью замены шаровых опор в передней ходовой. Процесс достаточно трудоемкий, нам понадобится инструмент, перечень ниже, масса терпения, возможно WD-40, Немного силушки богатырской и крепкие нервы! Основные симптомы вышедшей из строя шаровой — стук при езеде по кочкам и неровностям со стороны передних колес, металлический, чаще всего глухой, вобщем хороший повод заняться диагностикой передней ходовой вашего ВАЗа.

Диагностику проводим следующим образом — для начала вывесив колеса по очереди с усилием покачиваем оные схватившись руками за верх и низ. При этом колесо должно как бы стучать. Обязательно проверьте не растянуты ли у вас гайки на ступицах, при необходимости отрегулируйте ступицы. Посадите друга или соседа за руль, попросите нажать педаль тормоза. Затем с силой качайте колесо. Если отчетливо слышен глухой металлический стук — это стучат шаровые опоры. К сожалению нижние шаровые опоры так не продиагностируешь, они не застучат при нажатом тормозе. Но раз уже верхние менять то и нижние скинуть проверить по пути не проблема

шаровые нужно менять

Нам понадобятся новые шаровые:

самый разнообразный инструмент

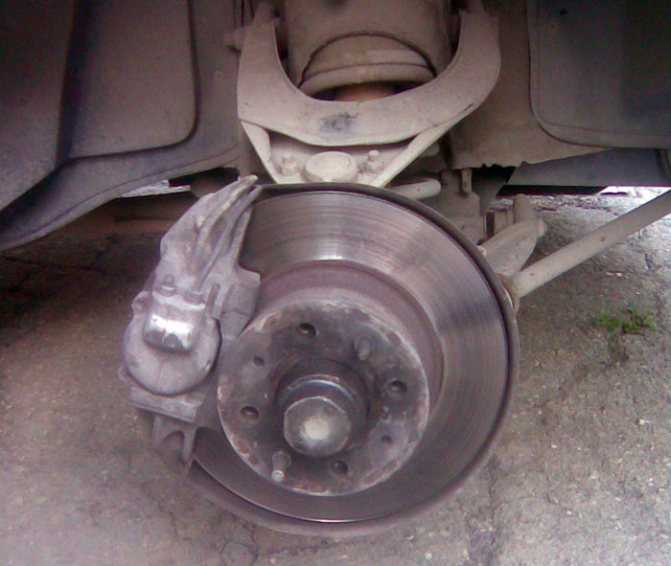

Для начала снимаем колесо, думаю нет необходимости расписывать весь процесс, балоневый ключик в помощь, домкрат и вперед с песней. Рекомендую всегда при проведении работ такого рода не полагаться на надежность ручника и передачи а положить чего нить под колеса дабы машинка не уехала прямо вам на голову… Итак, сняли колесо:

Для удобства проведения работ я бы советовал вывернуть колеса (при работе с правым колесом руль до упора вправо, ну а с левым — влево), хотя это не обязательно. Затем я подстраховываюсь и под машину ставлю страховочного «козла» и дабы разгрузить ходовую я под нижний рычаг поставил брусок и опустил домкратом машину на него.

Затем берем ключик рожковый на 22 и приступаем к процессу откручивания гаек, которые держат пальцы наших шаровых опор. Как видно на фото ниже, я подогнал высоту домкрата так, чтобы ключ проходил между витками пружины, так гораздо удобнее и быстрее

Затем, когда гайка откручена остается «выбить» палец. Берем молоток, но бъем не по самому пальцу (это бесполезно) а вот по этой области, которая выделена красным на фото ниже, и палец шаровой после нескольких хороших ударов (бъем не стесняясь, с пристрастием) выйдет на волю

Затем откручиваем нижнюю шаровую, точнее гайку которая держит палец. В идеале палец не проворачивается, хотя бывает всякое

Тут есть нюанс, на фото ниже красным обведено место, где гайка еще не выкрученная застопорится, попросту упрется. Ничего страшного, начинаем «выбивать» нижнюю шаровую ударами молотка в область обведенную синим на фото ниже а когда палец выйдет на волю, то просто дооткручиваем гайку, обычно уже руками

Затем диагностируем еще раз шаровые не снимая с рычага, как крутится палец (в моем случае верхний вообще болтался как гавно в проруби а нижние оказались в норме) и затем приступаем уже к откручиваню шаровых с рычагов, у меня для этого используется 2 ключика — один обычный и «трещетка» на 13

Вуаля, шаровая снята. Нижнюю при необходимости аналогично

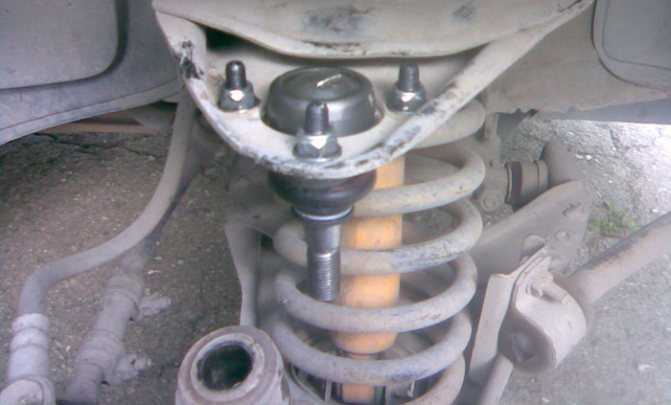

Берем новую шарову, наживляем на рычаг. Резьбу на болтах рекомендую чем нить замаслать, в идеале графиткой, что бы в следующий раз при необходимости все это разобрать не возникло ненужных проблем

Затем затягиваем все три болта хорошенько, но без фанатизма, чтоб не сорвать резьбу.

И вставляем палец, закручиваем гайку рожковым ключом, готово!

По аналогии ставим нижнюю шаровую. Собственно все, одеваем колесо и готово. Вот вы и научились самостоятельно менять шаровые на ВАЗ классике не прибегая к услугам специалистов на СТО. Это относительно несложно, главное чтоб ничего не закисло

клуб ВАЗ «классика» —

Назначение подвески ВАЗ 2107

Подвеска ВАЗовской «семёрки», как и любому другому автомобилю, необходима для безопасного и комфортного передвижения. Её конструкция на первый взгляд может показаться сложной, но в действительности это не так. Передняя и задняя подвески представляют собой совокупность элементов, назначение которых сводится к обеспечению упругой связи между колёсами и шасси автомобиля. Основная функция подвески — снижать удары, вибрации и толчки, которые возникают при езде по неровностям, что присуще дорогам с низким качеством покрытия. На неисправностях, ремонте и модернизации задней подвески стоит остановиться более подробно.

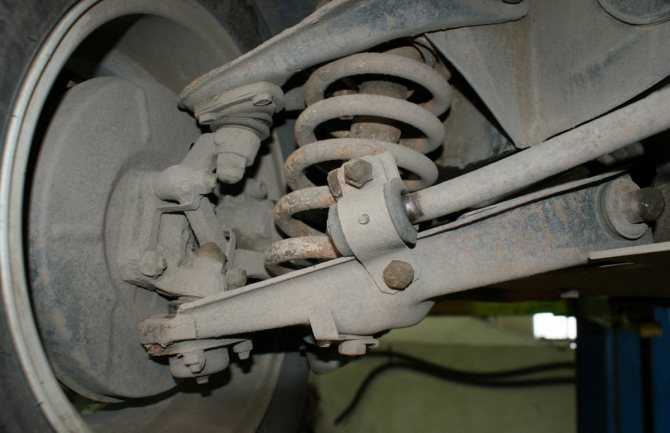

Передняя подвеска

На ВАЗ 2107 спереди установлена двухрычажная независимая подвеска с верхним и нижним рычагом. Первый из них зафиксирован через стойку брызговика, второй — к передней балке, соединённой с силовыми элементами кузова. Верхний и нижний рычаги между собой закрепляются посредством поворотного кулака и шаровых опор. Для поворачивания рычагов конструкцией подвески предусмотрены сайлентблоки, выполненные из резины и металлической втулки. Мягкость и плавность подвески задают такие элементы, как пружины и амортизаторы, а устойчивость автомобиля на дороге — стабилизатор поперечной устойчивости.

На переднюю подвеску ВАЗ 2107 приходятся большие нагрузки чем на заднюю, поэтому её конструкция выполнена независимой

Задняя подвеска

Задняя часть автомобиля воспринимает меньшие нагрузки, чем передняя, поэтому подвеска имеет более простую конструкцию — зависимую. Колёса задней оси «семёрки» имеют жёсткую связь между собой. Такая система сегодня является хоть и устаревшей, но всё же имеет положительные стороны — высокую надёжность и простоту обслуживания.

https://youtube.com/watch?v=GSPzCfE26tI

Сайлентблоки ВАЗ 2107

На просторах интернета довольно часто обсуждаются особенности замены сайлентблоков подвески ВАЗ 2107 и других автомобилей отечественного и зарубежного автопрома. Проблема на самом деле является актуальной и обусловлена низким качеством наших дорог

Поскольку сайлентблок — один из важных элементов конструкции подвески транспортного средства, его выбору и замене нужно уделять особое внимание

Что такое сайлентблоки

Сайлентблок (шарнир) конструктивно состоит из двух металлических втулок, связанных между собой резиновой вставкой. Деталь предназначена для соединения элементов подвески, а наличие резины позволяет гасить колебания, которые передаются от одного узла к другому. Сайлентблок должен воспринимать и переносить все деформации, которым подвергается автомобильная подвеска.

Где они установлены

На ВАЗовской «семёрке» сайлентблоки установлены в передней и задней подвеске. Спереди посредством этой детали крепятся рычаги, а сзади реактивные тяги (продольные и поперечная) соединяют мост с кузовом. Чтобы подвеска автомобиля всегда находилась в исправном состоянии, а управляемость не ухудшалась, нужно следить за состоянием сайлентблоков и своевременно производить их замену.

Какие бывают сайлентблоки

Помимо назначения сайлентблоков нужно знать, что эти изделия могут быть выполнены из резины или полиуретана. Принято считать, что замена резиновых элементов подвески на полиуретановые, где это возможно, только улучшит характеристики и работу подвески.

Сайлентблоки из полиуретана характеризуются более длительным сроком службы в отличие от резиновых.

Недостатком элементов из полиуретана является высокая стоимость — они примерно в 5 раз дороже резиновых. При установке полиуретановых изделий на ВАЗ 2107 можно улучшить поведение автомобиля на дороге, снизить деформации в подвеске, а также устранить так называемое выжимание, которое свойственно элементам из резины. Это говорит о том, что подвеска будет работать в том состоянии, которое предусмотрено конструкторами на заводе. При правильном подборе и установке деталей из полиуретана снижается шум, вибрация, поглощаются удары, что говорит о лучшей работе таких шарниров по сравнению с резиновыми.

Причины выхода из строя

Впервые сталкиваясь с поломками сайлентблоков, довольно сложно представить, что может произойти с этими изделиями после длительной эксплуатации. Со временем резина начинает рваться, в результате чего требуется замена шарнира. Причин того, что изделие приходит в негодность, может быть несколько:

1. Большой пробег автомобиля, следствием которого стало высыхание резины, потеря её эластичности и появление трещин и разрывов.
2. Попадание на резину сайлентблока химических веществ. Поскольку рассматриваемый элемент подвески находится вблизи двигателя, вполне вероятно воздействие на него масла, которое приводит к разрушению резины.
3. Неправильный монтаж. Закрепление болтов рычагов нужно выполнять только после того, как автомобиль установлен на колёса, а не вывешен на подъёмнике. При неправильной затяжке резина сайлентблока сильно скручивается, что приводит к быстрому выходу изделия из строя.

Проверка состояния

Владельцам «семёрки» совсем не лишним будет знать, как же определить, что сайлентблоки нуждаются в замене. Качественные изделия ходят довольно долго — до 100 тыс. км. Однако из-за состояния наших дорог необходимость в их замене обычно возникает через 50 тыс. км. Определить, что резиновые шарниры пришли в негодность, можно по ощущениям в управлении автомобилем. Если машина стала управляться хуже, руль перестал быть таким же отзывчивым, как прежде, то это указывает на явный износ сайлентблоков. Для большей уверенности рекомендуется посетить СТО, чтобы специалисты выполнили диагностику подвески.

Состояние сайлентблоков можно определить и самостоятельно при визуальном осмотре. Для этого потребуется загнать автомобиль на эстакаду или смотровую яму, после чего осмотреть каждый из шарниров. Резиновая часть не должна иметь трещин и разрывов. Одним из признаков выхода из строя сайлентблоков является нарушение развала-схождения колёс. Кроме этого, признаком износа рассматриваемой детали является неравномерный износ протектора шин. Это явление указывает на неправильно отрегулированный сход-развал, что может быть причиной неисправности подвески транспортного средства.

Затягивать с заменой сайлентблоков не стоит, поскольку со временем посадочные места в рычагах разбиваются, так что может потребоваться замена рычага в сборе.

Схема подвески

Представленная ниже схема подвески поможет вам наглядно изучить ее устройство.

1) резиновые ступичные подшипники ВАЗ 2107;

4) часть основы с поворотным кулаком;

6), 7) расположение ступицы и тормозного диска;

9) место крепления верхнего шарового пальца;

10) вкладыш на верхнюю опору;

12) так называемый «отбойник»;

13) крепление пружинной прокладки;

14) амортизирующий элемент;

15) подушечка для прикрепления амортизирующей детали;

16) основа рычагов (верхних);

17) шарнирная втулка из резины;

18) шарнирная втулка, расположенная снаружи;

19) шайбочки для регулирования;

20) поперечина для подвески оси;

21) подушка на стабилизаторной штанге;

22) место крепления штанги;

24) рычажок, расположенный снизу;

25) обойма для прикрепления стабилизаторной штанги;

27) втулка из резины для амортизаторной пружины;

28) пружинная опорная чаша (нижняя);

29) место для поворотного кулака;

30) расположение вкладыша обоймы шарового пальца (нижнего);

31) подшипник опоры (нижней);

32) крепление для нижнего шарового пальца.

Как вы могли заметить, схема не очень сложная, если вы внимательно рассмотрите каждый элемент. Для наглядности некоторые из них схема выделяет подробнее.

Ремонт задней подвески ВАЗ 2107 и обслуживание

Задняя подвеска автомобилей с классической компоновкой — узел который может быть самостоятельно отремонтирован даже малоопытным владельцем. Причем отремонтирован в одиночку и в гараже без ямы (с пола).

Неисправности подвески могут быть следующие.

— Износ амортизаторов выражается в том,что проехав кочку автомобиль продолжает раскачиваться. Вы можете это выявить либо попросив товарища понаблюдать за вашей машиной со стороны. Либо резко нажать на багажник и отпустить, наблюдая за машиной. Либо, потянуть руками снятый с машины амортизатор.

Неработающий амортизатор, может стать причиной плохой менёвренности. Конечно, классический от ВАЗ не такой маневренный Kia Ceed, но всё же это может быть заметно по сильным раскачиваниям и кренам кузова.

— Просаженные пружины можно определить просто посмотрев на машину со стороны и сравнив с другими аналогичными машинами. Следуя этой логике, автомобиль с заниженными пружинами неисправен. Изжеванные и продавленные резиновые втулки подвески перестают выполнять свои функции и вы слышите стук в подвеске. Если вы долгое время ездили со стуком, то разобрав подвеску ее вы обнаружите износ болтов.

Для замены резиновых втулок в рычагах подвески(тягах) нужно специальное приспособление. Если вы купите новые рычаги (тяги) в сборе со втулками, вы будете избавлены от этой операции.

После того как вы купили новые пружины, амортизаторы и рычаги в сборе. Посчитайте свои затраты и подумайте, стоит ли экономить на крепеже

Обратите внимание, что в подвеске применяются обычные гайки с шайбами гровера и гайки с капроновым кольцом, для предотвращения откручивания. Трудно сказать почему сделано именно так

Чтобы не перепутать, воспользуйтесь каталогом (ну или спросите продавца). Не забудьте также резиновые втулки амортизаторов и подушки под пружины.

При ремонте вам какое-то время понадобится находиться под машиной. Так вот, работать под машиной поднятой на домкрате нельзя. Гараж с ямой доступен не всем. Воспользуйтесь специальными подставками. Если их нет подложите зимние колеса или иные подручные средства. При этом опоры надо выбирать устойчивые и прочные, ни в коем случае не столбик из половинок кирпичей.

Насколько это возможно, старайтесь работать когда машина стоит на полу.

Подвеска автомобиля редко бывает чистой. Скорее всего отвернуть закисшие гайки подвески будет непросто. Намочите резьбовые соединения тормозной жидкостью (для этого можно использовать бывшую в употреблении жидкость) или смазку WD 40. Гайки отворачивайте накидными ключами (рожковым можно повредить грани). Используйте трубу, для увеличения плеча рычага и молоток. Не стесняйтесь.

Болты и гайки подвески имеют резьбу М12х1.5. Сломать их все-же сложнее, чем отвернуть. Но отвернув гайки и вынув болты осмотрите их. Скорее всего вы согласитесь с тем, что их лучше заменить.

Заменив последовательно рычаги с одной стороны, замените амортизатор и пружину. Сделайте это так. Закрепите верхнюю проушину амортизатора. Амортизатор вытяните максимально вниз. Поднимите машину повыше, чтобы можно было установить пружину. Убедившись, что пружина сориентирована правильно, аккуратно опустите автомобиль. Дополнительно под одну из сторон балки задней подвески, можно поставить несколько кирпичей, чтобы сжать пружину до нужного состояния.

Сжав достаточно пружину, закрепите нижнюю проушину амортизатора. Закончив с одной стороны подвески переходите на другую сторону.

Главное отличие подвески классических моделей ВАЗ от Волги то, что эту подвеску не надо смазывать. Для этого применены резиновые втулки. Сейчас это стандартное решение для легковых автомобилей. В шарнирах не происходит скольжения. Происходит упругая деформация резины. Чтобы уменьшить деформацию резины затягивайте гайки подвески когда автомобиль стоит на полу. Это тем более нетрудно сделать потому, что пространство под багажником довольно свободное. Если вы подтягивали самостоятельно ручник (с пола гаража и без ямы) вы знаете о чем я говорю. Закончив работу, покачайте багажник автомобиля. Отсутствие скрипа говорит об отсутствии проскальзывания.

Проехав на автомобиле километров 50…100 заедьте в гараж. Осмотрите и протяните подвеску. Следующий осмотр можно сделать при очередном ТО, но если опасаетесь повторите осмотр и протяжку через 1000км.

К чему приводит несвоевременная проверка подвески

Успешного ремонта!

LADATUNING.NET

Задняя подвеска — описание

Задняя подвеска ВАЗ 2107 практически ничем не отличается от механизма других классических «Жигулей». Зависимая конструкция несложная, но имеет некоторые особенности. Её основными конструктивными элементами являются:

• пружины;
• телескопические амортизаторы;
• штанги;
• балка.

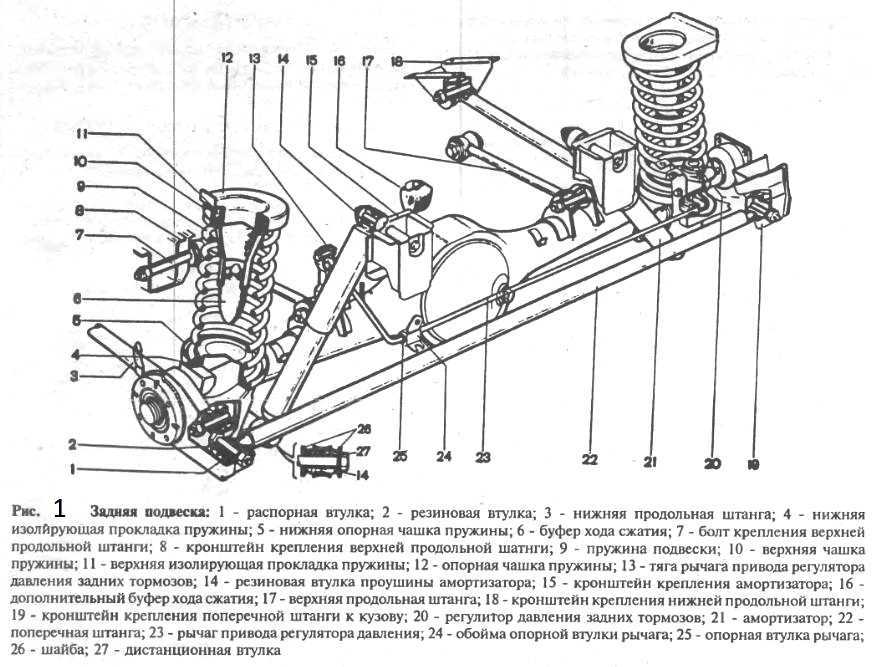

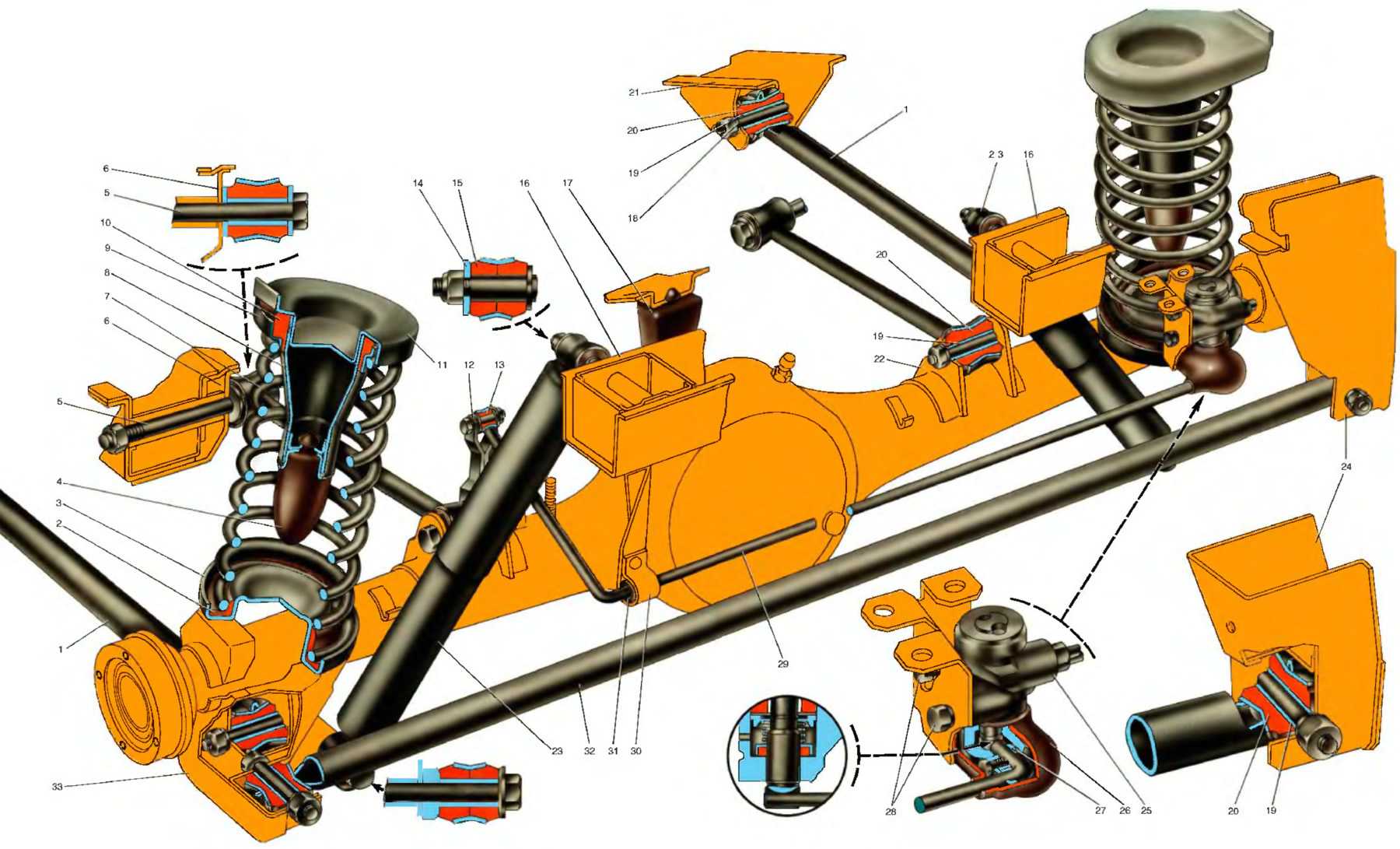

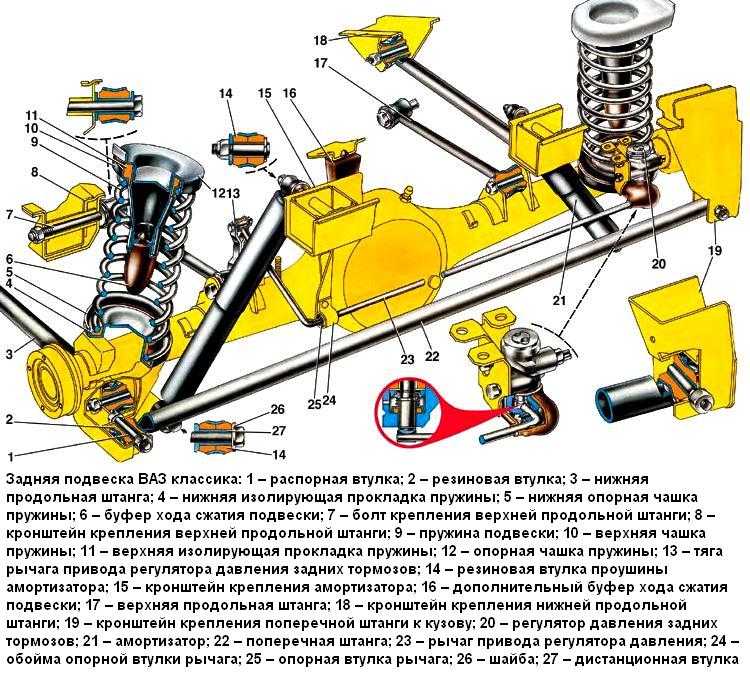

Конструкция задней подвески ВАЗ 2107: 1. Нижняя продольная штанга; 2. Нижняя изолирующая прокладка пружины подвески; 3. Нижняя опорная чашка пружины подвески; 4. Буфер хода сжатия; 5. Болт крепления верхней продольной штанги; 6. Кронштейн крепления верхней продольной штанги; 7. Пружина подвески; 8. Опора буфера хода сжатия; 9. Верхняя обойма прокладки пружины; 10. Верхняя изолирующая прокладка пружины; 11. Верхняя опорная чашка пружины подвески; 12. Стойка рычага привода регулятора давления; 13. Резиновая втулка рычага привода регулятора давления; 14. Шайба шпильки крепления амортизатора; 15. Резиновые втулки проушины амортизатора; 16. Кронштейн крепления заднего амортизатора; 17. Дополнительный буфер хода сжатия; 18. Шайба распорной втулки; 19. Распорная втулка нижней продольной штанги; 20. Резиновая втулка нижней продольной штанги; 21. Кронштейн крепления нижней продольной штанги; 22. Кронштейн крепления верхней продольной штанги к балке моста; 23. Распорная втулка поперечной и продольной штанг; 24. Резиновая втулка верхней продольной и поперечной штанг; 25. Задний амортизатор; 26. Кронштейн крепления поперечной штанги к кузову; 27. Регулятор давления тормозов; 28. Защитный чехол регулятора давления; 29. Ось рычага привода регулятора давления; 30. Болты крепления регулятора давления; 31. Рычаг привода регулятора давления; 32. Обойма опорной втулки рычага; 33. Опорная втулка; 34. Поперечная штанга; 35. Опорная пластина кронштейна крепления поперечной штанги

Задняя балка

Основным конструктивным элементом задней подвески является балка (чулок) или задний мост, посредством которого задние колёса соединяется между собой. С помощью этого узла фиксируются не только элементы подвески, но и собирается воедино конструкция заднего моста — редуктор и полуоси.

Основным элементом задней подвески является чулок

Амортизаторы

Основная функция, которую выполняют амортизаторы подвески — гашение колебаний, т. е. предотвращение раскачки автомобиля при езде по неровностям. Наличие такого элемента и его исправная работа напрямую влияет на предсказуемость поведения автомобиля, а также на комфорт передвижения и продление срока службы других элементов подвески. Амортизатор верхней частью крепится к силовому элементу кузова, а нижней через кронштейн и резиновые втулки — к балке заднего моста.

Амортизаторы выполняют роль элементов, гасящих колебания

Пружины

Ещё одним из неотъемлемых элементов как задней, так и передней подвески, является пружина. В дополнение к амортизаторам она также обеспечивает комфортную езду. Кроме этого, элемент предотвращает опрокидывание автомобиля при прохождении крутых поворотов. По своей конструкции пружина выполнена из стального стержня, скрученного в спираль. Снизу деталь устанавливается в специальную чашу задней балки через резиновую прокладку, предотвращающую появление скрипов. Сверху пружинящий элемент также упирается в чашу на кузове через прокладку.

Пружина в дополнение к амортизаторам отвечает за комфортное передвижение на автомобиле

Реактивные тяги

Чулок заднего моста фиксируется к кузову «семёрки» посредством реактивных штанг. Последние присутствуют в количестве пяти штук — четырёх продольных и одной поперечной (тяга Панара). Продольные тяги предотвращают и предупреждают смещению моста вперёд-назад, а поперечная исключает смещение при появлении боковых нагрузок. Штанги с балкой заднего моста соединяются через резиновые втулки.

Реактивные тяги заднего моста удерживают его от продольных и поперечных смещений

Отбойники

Буферы сжатия задней подвески выполнены из резины, вставляются в отведённые для них отверстия кузова и расположены внутри пружин. Дополнительный отбойник установлен над задней балкой и закреплён к днищу автомобиля. Назначение буферов сводится к предотвращению жёстких ударов во время движения по плохим дорогам при полном сжатии подвески.

Отбойники задней подвески исключают её пробой при сильной просадке

Модернизация подвески

Штатная подвеска «семёрки» считается мягкой и несовершенной. Поэтому многие решаются на тюнинг и доработки. Это помогает существенно улучшить управляемость и общий уровень комфорта, а также увеличить срок службы пружин, шаровых, втулок и других элементов.

Усиленные пружины

Пружины — основной элемент, отвечающий за плавность хода, курсовую устойчивость и хорошую управляемость. При их ослаблении или проседании подвеска не в состоянии компенсировать нагрузки, поэтому случаются пробои её элементов и другие неприятности.

Владельцам «семёрки», часто передвигающимся по плохим дорогам или ездящим с загруженным багажником, однозначно надо подумать о модернизации штатных пружин. Кроме того, есть два основных признака, по которым можно судить, что нужна замена элементов.

1. При визуальном осмотре было обнаружено, что на пружинах есть повреждения.

2. Заметно уменьшился дорожный просвет автомобиля, так как пружины со временем или от чрезмерной нагрузки просели.

Проставки — это первое, что приходит на ум владельцам ВАЗ 2107. Но такой вывод не совсем правильный. Да, они восстановят жёсткость пружин, однако скажутся отрицательно на ресурсе элементов. Вскоре на усиленных этим способом пружинах можно будет обнаружить трещины.

Поэтому единственно верным решением станет замена обычных пружин на усиленные или доработанные от ВАЗ 2104. Одновременно надо поменять и амортизаторы на более мощные, иначе усиленные пружины легко повредят штатную систему.

Перед тем как начать процедуру замены, надо вооружиться следующими инструментами.

1. Подъёмником.
2. Набором различных ключей, включая баллонный.
3. Монтировкой.
4. Бруском.
5. Проволочным крюком.

Теперь подробнее о замене.

1. Автомобиль поставить на домкрат, снять колёса.
2. Демонтировать стойки или обычные амортизаторы.
3. Фиксаторы верхнего рычага ослабить.
4. Установить под машину брусок, поднять домкратом нижний рычаг.

5. Открутить крепление стабилизаторной балки.

6. Убрать подъёмник.

7. Ослабить гайки нижнего и верхнего шарового шарнира, но полностью не откручивать.

8. Выбить палец опоры из поворотного кулака, действуя монтировкой и молотком.

9. Зафиксировать верхний рычаг проволочным крюком, а нижний опустить.

10. Поддеть пружины монтировкой снизу и снять их.

Затем нужно освободить обе пружины от прокладок, проверить состояние последних. Если они в хорошем состоянии, установить на новую пружину, используя изоленту. Поставить усиленные пружины на места штатных.

Усиленная пружина ставится на место штатной в обратном порядке

Пневмоподвеска

«Семёрка» имеет большой потенциал в плане модернизации передней подвески. И многие владельцы автомобиля решаются на установку пневмоподвески с электрическим компрессором, шлангами и блоком управления.

Комплект элементов пневмоподвески включает компрессор, шланги, трубки, стойки и другое оборудование

Это настоящий электронный помощник, дающий возможность менять величину дорожного просвета в зависимости от условий движения. Благодаря такому нововведению повышается устойчивость машины на больших скоростях, поездки на дальние расстояния становятся комфортными, автомобиль мягче проходит неровности, одним словом, становится похожим на иномарку.

Модернизация системы проходит так.

1. ВАЗ 2107 устанавливается на яму.
2. Обесточивается аккумуляторная батарея.
3. С автомобиля демонтируются колёса.
4. Передняя подвеска целиком разбирается, на её место устанавливаются элементы пневмоподвески.

5. Под капотом размещают блок управления, компрессор и ресивер. Затем элементы соединяются между собой трубами и шлангами.

6. Компрессор и БУ интегрируются с бортовой сетью автомобиля.

Видео: пневмоподвеска на ВАЗ, стоит или нет

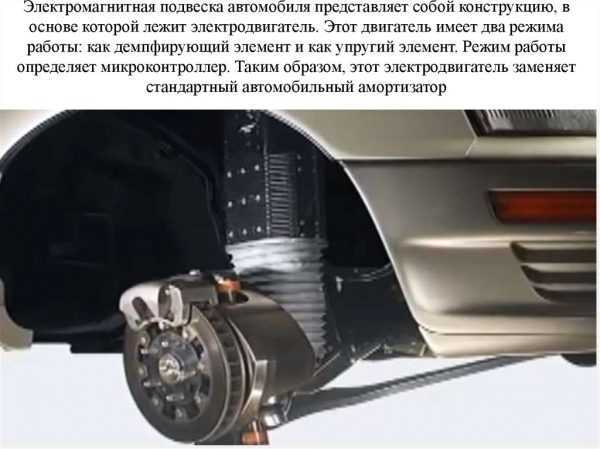

Электромагнитная подвеска

Ещё один вариант модернизации подразумевает использование электромагнитной подвески. Она представляет собой совокупность механизмов и компонентов, выполняющих функции связующего звена между дорогой и кузовом. Благодаря применению этой разновидности тюнинг-подвески обеспечивается плавность хода, высокая устойчивость, безопасность и комфортабельность. Автомобиль не будет «проседать» даже во время длительной стоянки, а благодаря встроенным пружинам подвеска сохранит работоспособность и при отсутствии команд от бортовой сети.

Электромагнитная подвеска работает под управлением микроконтроллера и обеспечивет более высокую плавность хода и безопасность

На сегодняшний день самыми известными производителями электромагнитных подвесок являются компании Delphi, SKF, Bose.

Передняя подвеска ВАЗ 2107 требует своевременного ухода и контроля над основными узлами. Помните, что от этого зависит безопасность на дорогах.

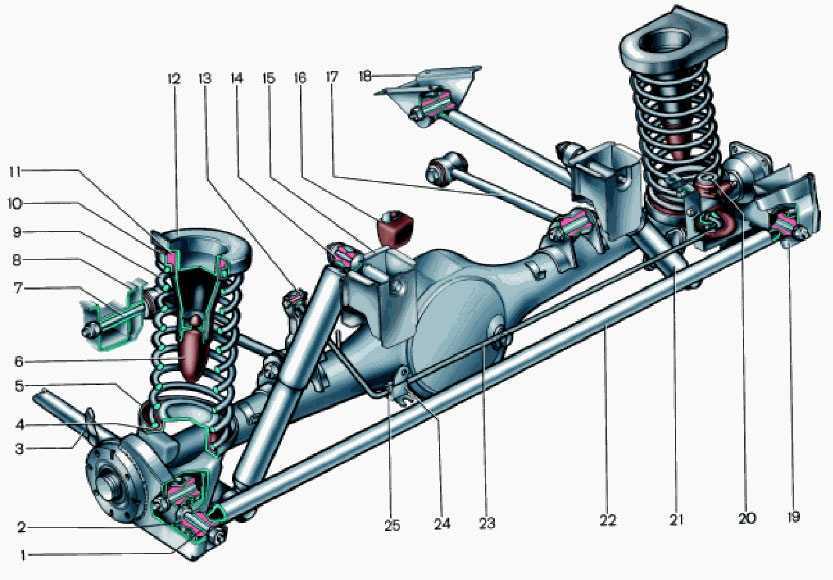

Строение задней подвески ваз 2107

Как ни странно, устройство зависимой задней подвески на ВАЗ 2107 несложное, но имеет ряд своих особенностей.  Ее главной частью является такой элемент, как задний мост, соединяющий колеса друг с другом в одну ось. Его балка монтируется к авто, так называемыми, реактивными штангами. Всего их имеется пять штук: четыре продольных (они расположены снизу) и одной поперечной (она располагается сзади балки и не дает ей смещаться). Соединение этих деталей производится специальными шарнирами – сайлентблоками.

1. одна из пружинок;
2. телескопический амортизатор;
3. штанга (поперечная);
4. сама балка;
5. продольная штанга (верхняя);
6. продольная штанга (нижняя).

Две пружины в форме цилиндров и буферы хода их сжатия являются главными составляющими у задней подвески на ВАЗ 2107. Нижняя часть пружинок давит на чаши, которые крепятся к балке, сквозь плотные резиновые прокладки. Верхние части пружинок находятся в опорных чашах кузова, а между ними – устройство в виде прокладки для изоляции.

Два буфера хода сжатия сделаны из резины и находятся в самих пружинах. Дополнительный буфер прикреплен над картером заднего моста (к самому дну кузова). Он служит авто для того, чтобы принимать нагрузку, приходящуюся на машину во время езды по плохой местности с высокой скоростью, или при выходе из строя других буферов.

Подготовительные работы

Перед снятием балки необходимо демонтировать амортизаторы и пружины подвески. Для этой операции, кроме стандартных ключей и головок, понадобятся монтировка, домкрат и стяжки для пружин.

Порядок операция следующий:

• Загнать машину на яму, поставить на ручник, установить под задние колеса противооткатные упоры.
• Ослабить верхние гайки передних амортизаторов, расположенные в подкапотном пространстве (для предотвращения проворачивания штока амортизатора его следует удерживать рожковым ключом).
• Отвернуть верхние гайки и снять их вместе с шайбами и пружинами (расположение элементов необходимо запомнить, это пригодится при сборке).
• Открутить гайки крепления амортизаторов к нижним рычагам.
• Вытянуть амортизаторы.
• Ослабить болты креплений передних колес.
• Поднять машину на домкрате, выставить переднюю часть авто на опорах, снять передние колеса (специальные опоры или обычные кирпичи располагаются под лонжеронами в месте их соединения с кузовом).

Дальнейшие действия производятся последовательно для правого и левого рычагов:

• Открутить на два оборота гайки крепления рычага (иначе будет сложно приподнять его при помощи домкрата).
• Поднять конец рычага домкратом и снять кронштейн резинки стабилизатора, открутив гайки крепления.
• Частично открутить гайки крепления нижней шаровой опоры, выбить ее из кулака молотком (вместо молотка лучше использовать специальный съемник).
• Перевести стабилизатор через верхнюю шпильку при помощи монтировки.
• Опустить рычаг и убрать домкрат.
• Поднять верхний рычаг и вытащить пружину подвески, поддев ее монтировкой снизу.

Установка деталей на место производится в обратном порядке. Перед монтажом пружин их следует сжать стяжками..
