Тормозные колодки заднего тормоза lada / ваз largus с 2012 года

Пошаговая замена задних тормозных колодок Гранта

Работа с тормозами на Гранте требуется, когда машина начинает болтаться при торможении, слышны посторонние шумы в районе задних колес. Чего хуже – если какое-то из колес начинает клинить при остановке. В данной статье — пошаговая замена задних тормозных колодок Гранта.

Как происходит замена задних тормозных колодок Гранта без АБС

Разберем весь процесс поэтапно. Для работы потребуются:

1. Новые колодки (выбирайте в зависимости от того, есть на машине АБС или нет);
2. Ключи на 13: рожковый и трещотка с длинной головкой;
3. Балонный ключ;
4. Головка Е-8;
5. Головка на 7;
6. Отвертки для снятия и установки пружин;
7. Пассатижи.

Подготовка к замене колодок

Готовимся к демонтажу тормозных колодок. Для этого:

• Ставим автомобиль на ровной поверхности;
• Снимаем с ручника, ставим на нейтралку;
• Подпираем колеса противооткатными упорами (можно кирпичами, брусками и т.п.);
• Откачиваем тормозную жидкость до уровня MIN – используем шприц или грушу-клизму;
• Страгиваем болты крепления колеса;
• Вывешиваем заднее колесо (домкратим машину) и снимаем его.

Подпираем колеса, снимаем ручник и колесо.

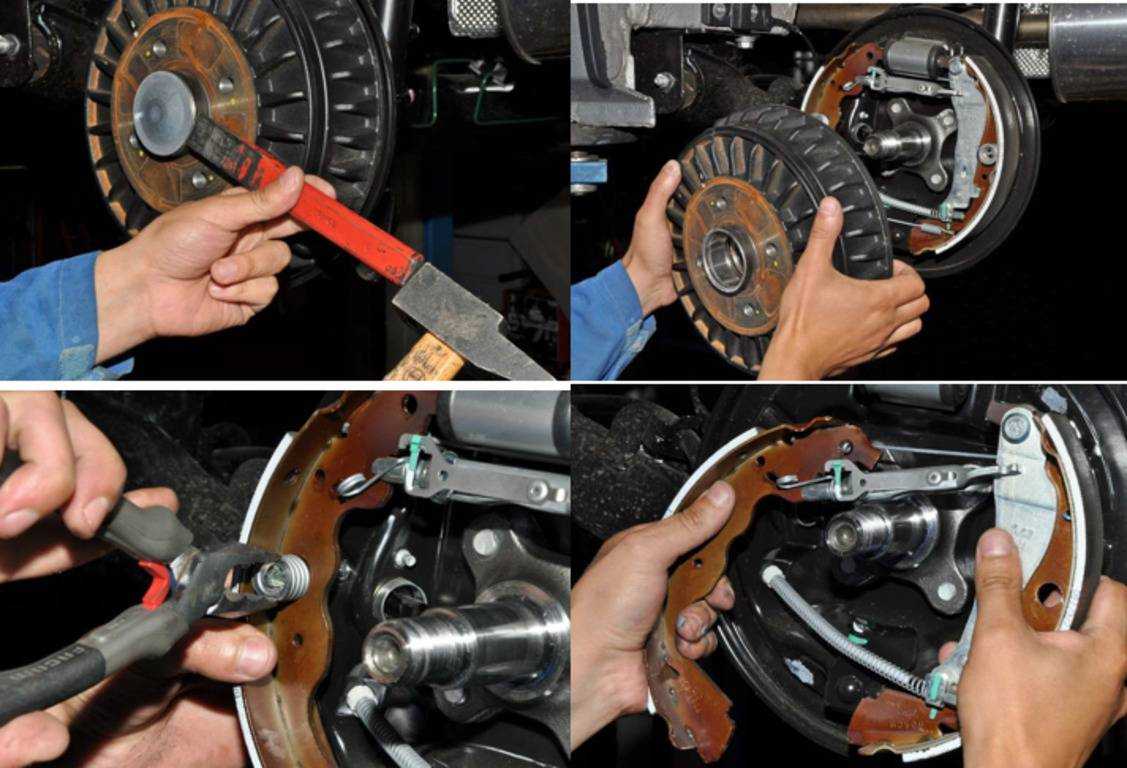

Как снять тормозной барабан на Ладе Гранте

Барабан на Гранте снимается как на любой другой модели ВАЗа. Для этого ключом на 7 выкручиваем направляющие штифты и снимаем барабан.

Сбивать барабан киянкой или молотком не рекомендуется – есть риск его повредить.

Самостоятельная замена колодок

Внимание – начиная с этого момента нельзя нажимать педаль тормоза. Иначе тормозные поршни выдвинутся и демонтаж/монтаж будет затруднен. Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь

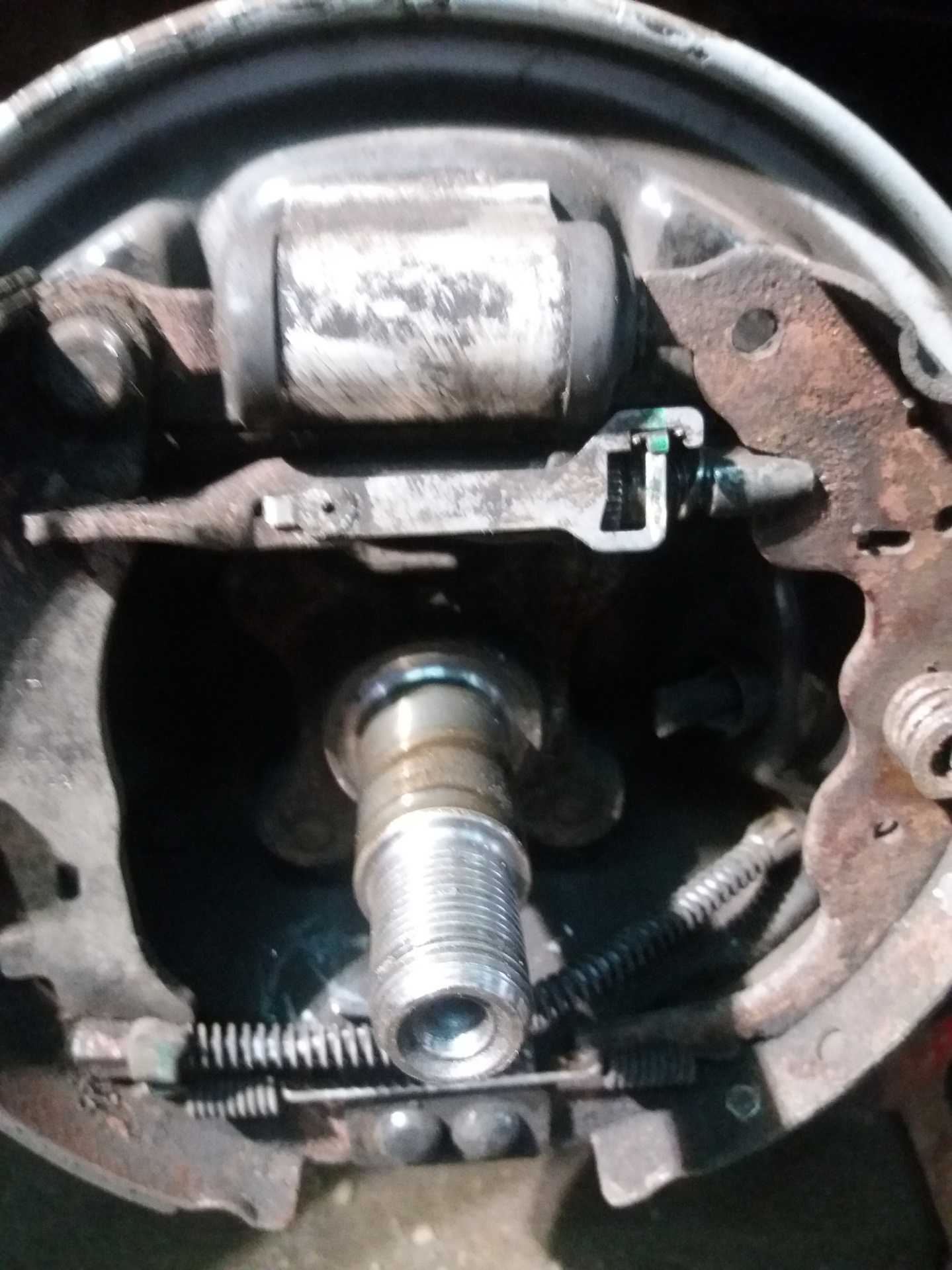

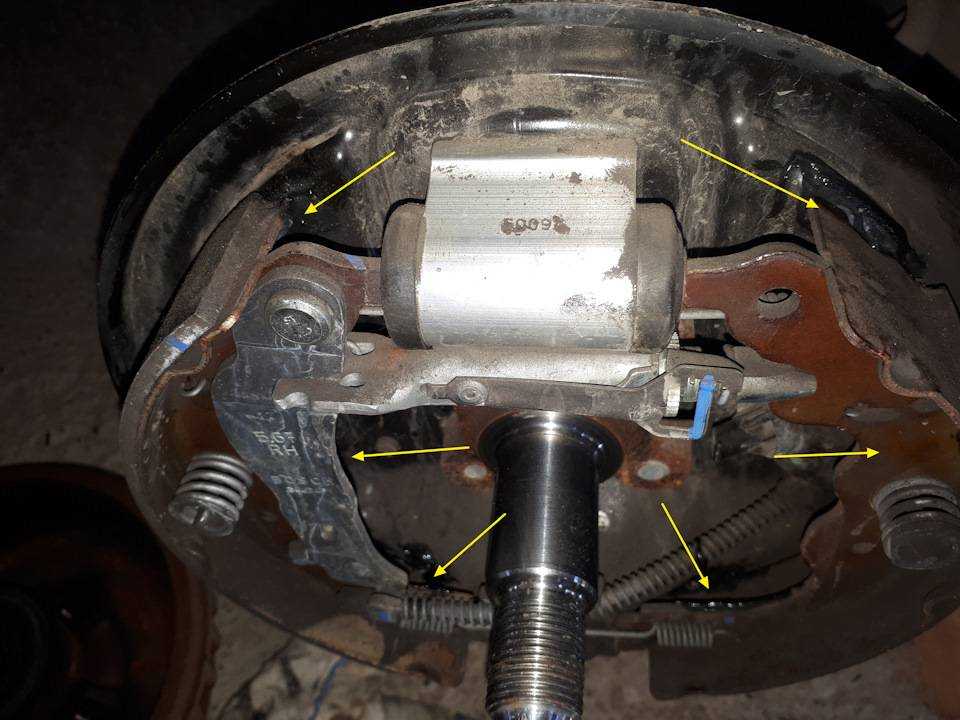

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь

Отжимаем их монтировкой с упором на тормозной щит

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь. Отжимаем их монтировкой с упором на тормозной щит.

Сдвигаем тормозные колодки.

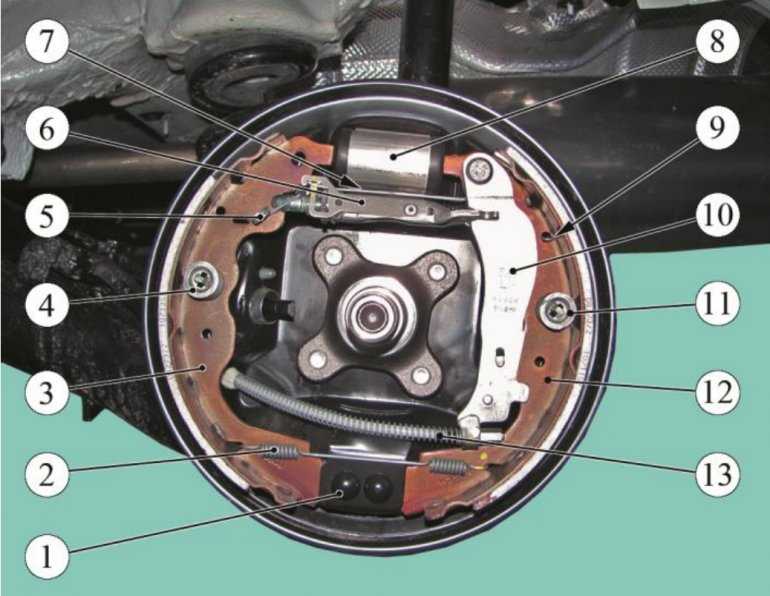

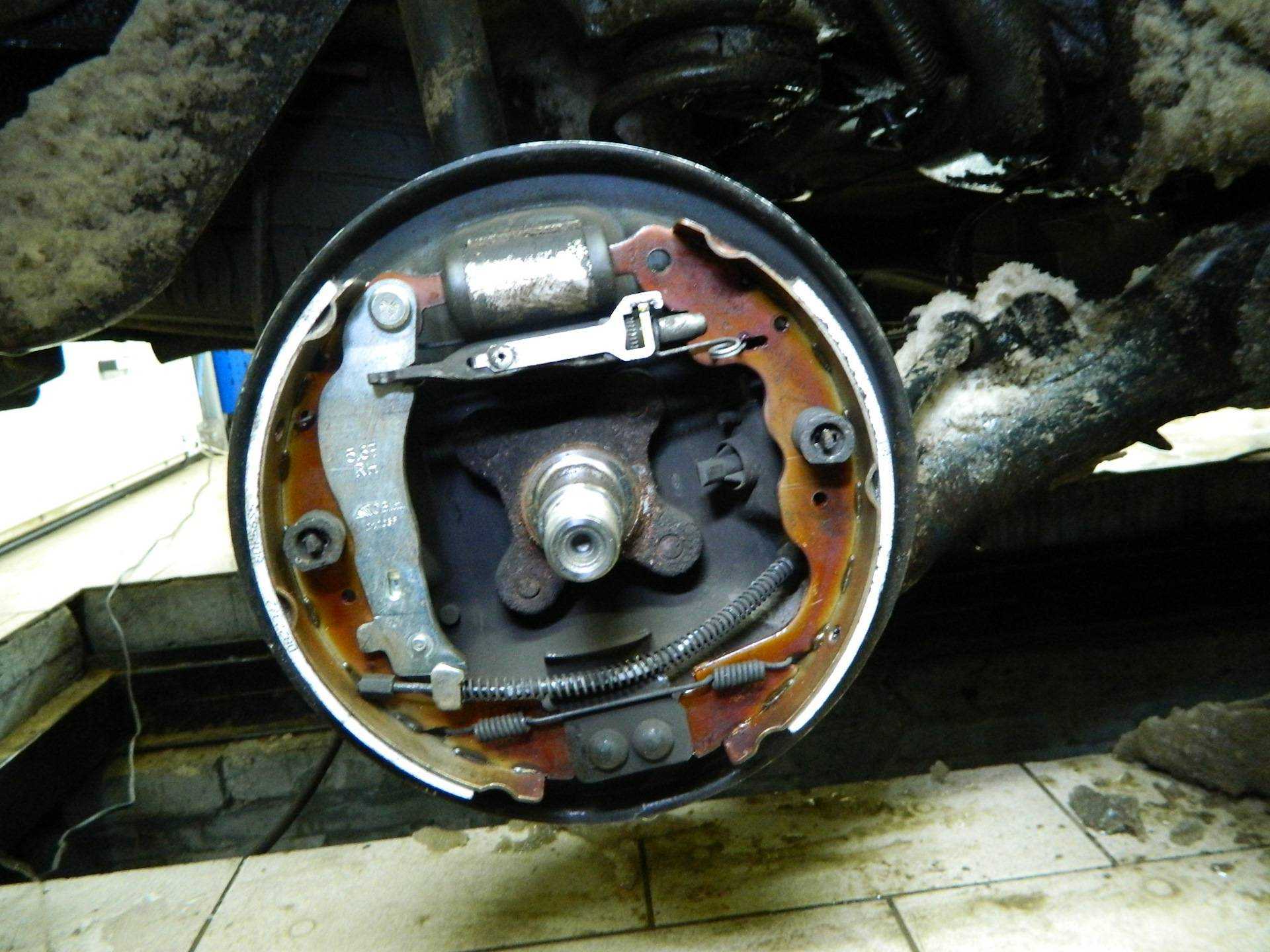

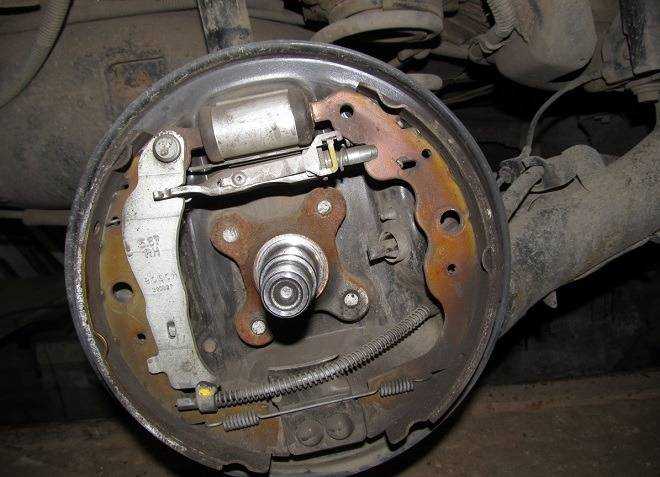

Шаг 2 (с опорой на рисунок ниже) – снимаем:

• пружину верхнюю №5;
• планку разжимную №6;
• пружину нижнюю №13;
• пружины направляющие №7 (есть на обеих колодках).

На данном этапе нам нужны пружины 5, 13, 7 и планка 6.

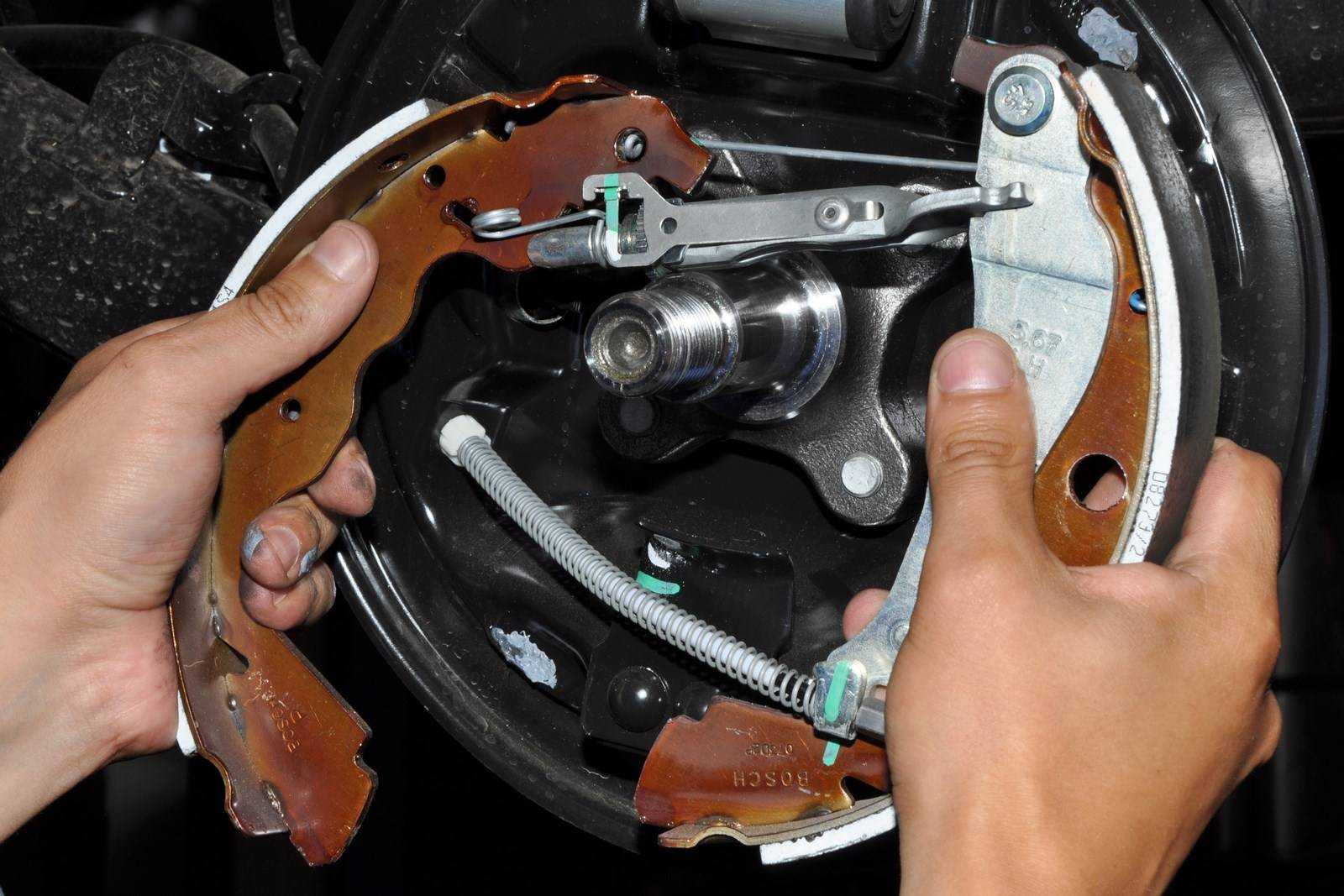

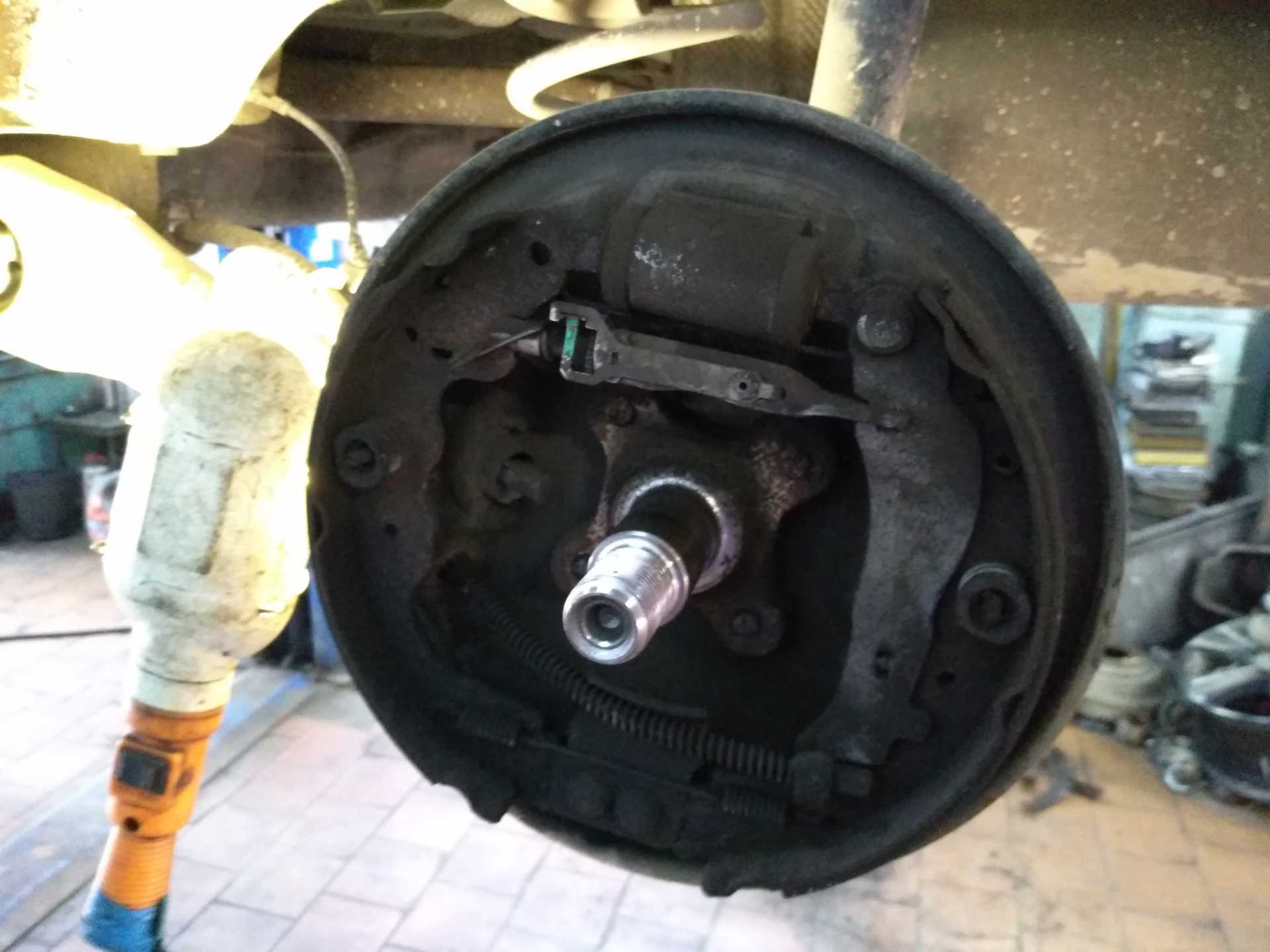

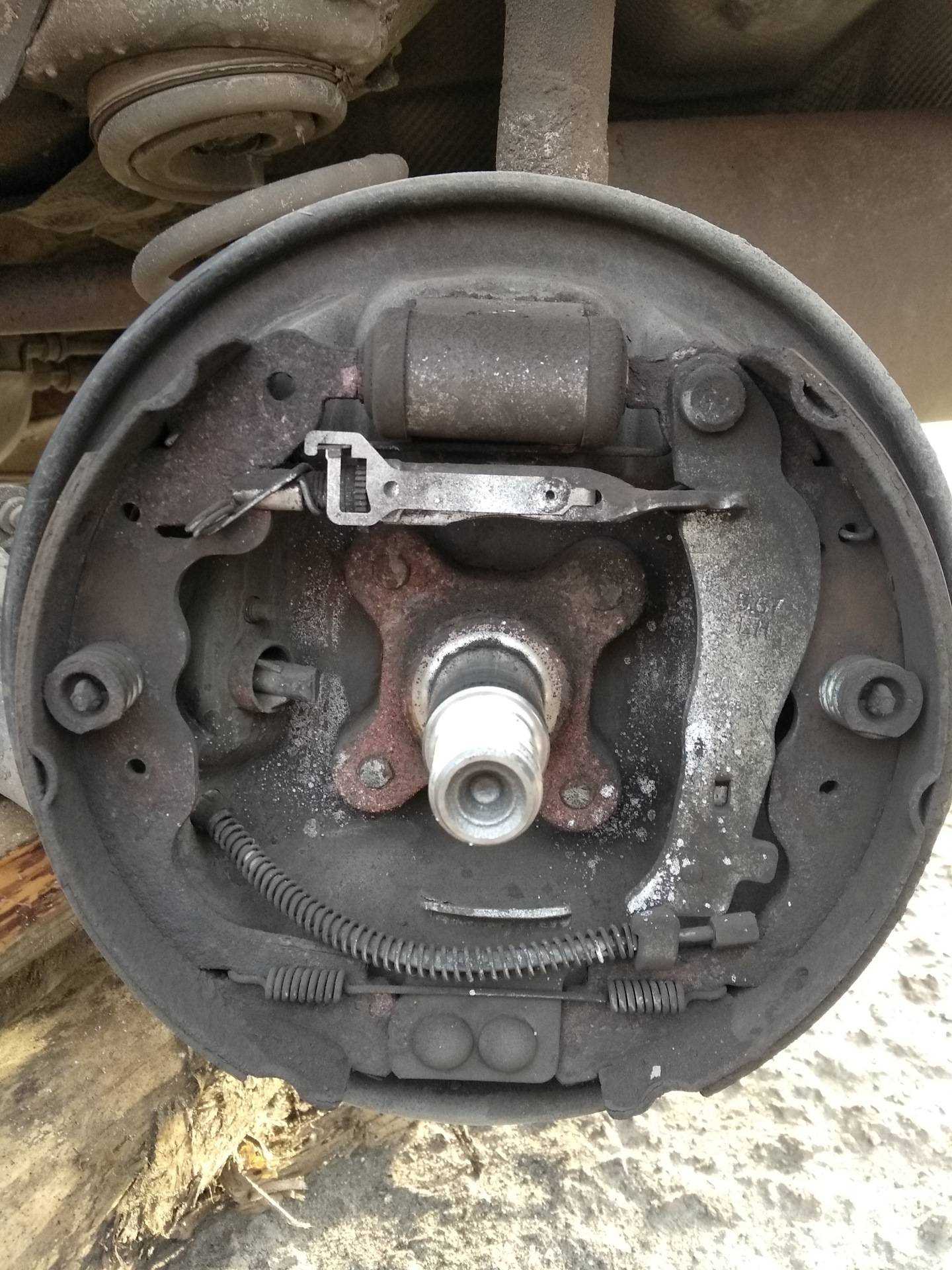

Шаг 3: свободно извлекаем левую колодку. На правой закреплен рычаг ручника – поэтому мы выдвигаем саму колодку и пассатижами демонтируем шплинт крепления его пальца к колодке.

Выводим рычаг ручника из троса, снимаем шплинт и отсоединяем рычаг ручника от колодки.

Шаг 4: сборка с новыми колодками производится в обратной последовательности.

Если новые колодки затруднят надевание барабана, их также можно поджать внутрь с помощью монтировок.

Замена задник колодок на Гранте с АБС

Лада Гранта с АБС имеет незначительные конструктивные особенности:

• оснащена датчиками АБС (они же датчики вращения колеса);
• задние колодки имеют отверстия для датчиков;
• под барабаном расположен задающий диск датчика ABS.

Отличия тормозов с ABS от обычных незначительны и не затрудняют замены колодок.

Первым этапом при замене тормозов у Granta с ABS будет демонтаж датчиков (см. рисунок ниже):

Датчик АБС снимается с обратной стороны колеса. Можно попытаться снять колодки без снятия датчика.

Второй шаг: снимаем барабан (как описано выше) и задающий диск под ним. В остальном процедура совпадает с приведенной выше по тексту.

По окончанию работ можно прокачать педаль тормоза и долить при необходимости тормозную жидкость. Если после прокачки жидкость уходит – где-то есть утечка.

Проверьте работу ручника: нормальное положение – стояночный тормоз схватывается на 3-4 щелчке рычага.

Когда менять задние колодки

Задние колодки на Гранте меняют при следующих показателях:

1. колеса шумят – гремят – вибрируют при торможении;
2. на колодках осталось 1,5 мм (либо меньше);
3. колодки расслоились, из-за чего колеса периодически заклинивает;
4. перестал держать ручник;
5. вы недавно поменяли передние колодки, а к задним еще не притрагивались.

Выбор комплектующих для Гранты

Мы собрали таблицу артикулов на запчасти для замены тормозов. Вот она (можно использовать для поиска и заказа онлайн):

Список аритикулов на все запчасти, которые могут потребоваться для работы.

Вариантов много не бывает.

ABS позволяет сократить тормозной путь и сохранить маневренность при торможении.

Напоминалка

Подытожим ключевые моменты:

• Гранта с АБС имеет особые колодки, задающий диск ABS и датчики, которые нужно отсоединить перед разборкой тормозного барабана;
• Когда барабан плохо слазит, можно снять его иначе: вкрутите штифты на 7 в отверстия, рядом с которыми они были вкручены (подробнее в пункте Как снять тормозной барабан);
• Нельзя нажимать педаль тормоза после снятия барабана;
• Если не откачать лишнюю тормозную жидкость перед началом работы, ее может выдавить после замены колодок.

Из чего делают фрикционные накладки

Фрикционная накладка — это часть колодки, которая контактирует с тормозным диском. Она состоит из фрикционной смеси, которая определяет свойства колодки. От нее зависит, насколько колодка будет долговечна, насколько эффективно она будет работать и как сильно будет вредить окружающей среде.

В состав фрикционной смеси колодок для легковых автомобилей входят десятки компонентов: различные волокна, металлы, каучук, смолы, керамика и так далее. У каждого производителя своя рецептура смеси, а ее состав и технология производства — коммерческая тайна.

Полуметаллические колодки примерно на 50% состоят из тончайших волокон стали. Они довольно хорошо противостоят перегреву, хорошо работают при намокании, но плохо на морозе и относительно быстро изнашивают тормозной диск. На колесах будет черный налет из-за оксида железа — это нормально для полуметаллических колодок. Такие колодки дают оптимальный баланс качества и эффективности торможения в стандартных условиях эксплуатации.

Низкометаллические колодки состоят из стали примерно на 20—30%, остальное — органика. Такую смесь иногда называют NAO — Non-asbestos Organic, или безасбестовой органикой. По потребительским качествам отличаются от полуметаллических: при температуре 250—400 °С коэффициент трения снижается, но остается стабильным. Для легковых коммерческих автомобилей это не критично, можно брать.

Керамические колодки — самые современные и дорогие. Их разрабатывали для спортивных автомобилей. У них превосходная эффективность под большими нагрузками, они долговечны и слабо изнашивают тормозной диск.

Также керамические колодки при работе не будут оставлять на дисках оксид железа — если сталь в составе и будет, то очень мало, — а значит, на колесах не будет черного налета. При намокании диска работают немного хуже полуметаллических и низкометаллических, но это тоже некритично. За такие колодки есть смысл переплатить, если раздражает черный налет на тормозных дисках, но особенно эффективны они будут на горячих хэтчбеках и на тяжелых кроссоверах.

Органические колодки. В составе фрикционной смеси органические компоненты, смолы, волокна, а доля металлов ниже, чем в низкометаллических. Они относительно быстро изнашиваются, щадят тормозной диск и пылят. Их используют в странах с жесткими экологическими нормами, по которым в колодках недопустимы даже 20% стали.

Деление по составу фрикционной смеси — очень условное и говорит только об особенностях состава фрикционной смеси. Идеальных колодок, которые были бы одновременно недорогими, долговечными и одинаково эффективными на любых машинах и в любых условиях эксплуатации, не существует.

Иногда на колодках пишут, что они безасбестовые или в них нет меди. Асбест вреден для человека и запрещен в 67 странах, поэтому колодки с ним найти почти невозможно. Медь токсична для беспозвоночных, рыб и растений, и есть колодки без нее, но избавиться от нее полностью получается не всегда. В составе многих полуметаллических и низкометаллических фрикционных смесей от 0,5 до 5% меди.

О принципе действия

Тормоза в Лада Ларгус получились достаточно сбалансированными и эффективными. Это подтверждает масса тестов. Для данного универсала производитель предусмотрел возможность комплектования такими механизмами:

• передняя ось – дисковые узлы, которые оснащены функцией вентиляции и удержания плавающей скобы;
• задние механизмы – барабанные.

Тормозные компоненты кормы представляют собой традиционные закрытые конструкции, которые оснащены механизмами, позволяющими колодкам самостоятельно центрироваться. За счет этого действия происходит регулирование зазора.

В качестве привода колодок в действие служит гидравлическая система, исполнительными элементами которой спереди и сзади являются тормозные цилиндры с выдвигающимися поршнями. Вся система является двухконтурной, где очередность распределения тормозного усилия происходит по диагональной схеме. Также комплекс имеет вакуумный усилитель.

Сегодня многие автомобили оснащены полезной системой АБС. Этот механизм позволяет предотвратить блокировку колес при активации тормоза, что особенно актуально в экстремальных режимах торможения, когда создается большая вероятность заноса.

Стояночный тормоз активируется посредством соответствующего рычага, расположенного в салоне. Усилие на колодки передается тросом, находящимся под днищем в специальной магистрали.

Форумы пестрят вопросами, касающимися модификаций колодок, устанавливаемых на комплектации LADA Largus, как с восьми, так и с 16-клапанными моторами. Отметим, что на разные версии модели производитель устанавливает различные тормозные механизмы, обладающие собственными геометрическими параметрами дисков и суппортов. Большей эффективностью обладают тормоза, установленные на модификации с 16-клапанными агрегатами.

Устройство и принцип работы сцепления

Снятие и установка маховика двигателя Рено Логан Нажимной диск находится в стальном кожухе, который с помощью болтов крепится к маховику силовой установки. Фрикционный диск устанавливается на шлицы первичного вала КПП и зажимается диафрагменной пружиной между нажимным диском и маховиком. Направляющая втулка – это узел неразборного типа, в состав которого входит подшипник первичного вала и сальник.

Перемещение подшипника осуществляется вилкой на шаровой опоре, установленной в картер сцепления. Вилка вставляется в пазы муфты подшипника без креплений. На плече этого своеобразного рычага выключения закреплён привод (трос), второй конец которого соединяется с педалью в салоне.

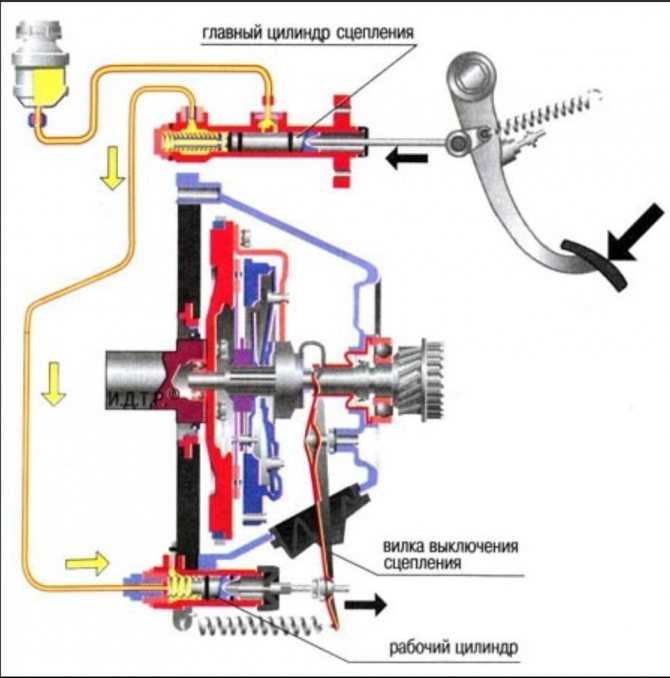

Гидравлический привод сцепления Лады Ларгус с коробкой передач JR5 состоит из следующих узлов:

• главный цилиндр, который установлен в подкапотном пространстве,
• рабочий цилиндр в картере сцепления,
• подшипник выключения,
• трубопровод с трубками и шлангами,
• педаль.

Педаль соединяется с толкателем главного цилиндра с помощью фиксатора наконечника. Она совмещена на одной оси с педалью тормоза и прикрепляется кронштейном к кузову. Педаль снабжается пружиной для возможности возврата в исходное положение.

Главный цилиндр соединяется с бачком, в котором находится тормозная жидкость. Резервуар также служит для соединения с тормозным цилиндром. Рабочий цилиндр объединен с подшипником выключения сцепления, прикрепляется к картеру изнутри и оказывает давление на подшипник через диафрагменную пружину. Гидропривод работает благодаря наличию тормозной жидкости. Он не нуждается в регулировке в течение всего срока эксплуатации.

На коленчатом валу двигателя Ларгуса закреплен маховик, вращающийся при работе силового агрегата. В маховик установлен первичный вал, на шлицах которого находится диск сцепления. По этим шлицам диск может перемещаться в обе стороны на несколько сантиметров. Первичный вал с помощью шестерни соединяется с вторичным, который передает крутящий момент на полуоси.

Нажимая и отпуская педаль сцепления, водитель регулирует нажим диска от маховика мотора. При переводе рычага переключения передач в нейтральное положение шестерни вторичного вала не сцепляются с шестерней первичного. То же самое происходит и при нажатии педали: водитель включает нужную передачу и, плавно отпуская сцепление, увеличивает обороты. В это время шестерни постепенно входят в зацепление. Диск через шлицы прижимается к маховику, передавая тем самым крутящий момент на КПП.

16-клапанные двигатели выдают больше мощности, поэтому для них используется сцепление с более жестокой нажимной пружиной и демпфером фрикционного диска. Отличить диски можно по прорези лепестков пружины и пружинам демпфера, так как они маркированы краской. Размер используемых дисков одинаков.

Как поменять передние тормозные колодки

Для замены колодок понадобится инструмент, который состоит из колесного ключа, рожковых ключей на 13 и 15, а также плоской отвертки, очистителя тормозов и смазки суппортов.

Смазкой практически никто не пользуется и очень зря. Смазка позволяет продлить жизнь направляющим и снизить на нет вероятность возникновения стука суппортов.

Простые колодки поменять проще всего. Для этого нужно выполнить несколько несложных действий:

1. Поднимите переднее колесо и снимите его. Надежно зафиксируйте автомобиль, чтобы предотвратить случайное падение.
2. Разожмите колодки, используя плоскую отвертку. Для этого вставляем ее между диском и накладкой и отводим с усилием до тех пор, пока поршень не утопнет в цилиндре.
3. При помощи ключа на 13 отверните нижний болт крепления суппорта к направляющей скобы. Палец от проворачивания нужно удерживать ключом на 15.
4. Поднимите суппорт поворотом вверх.
5. Извлеките старые тормозные колодки.
6. Достаньте металлические скобки и почистите от грязи.
7. Установите новые.
8. Произведите сборку в обратном порядке.

Рекомендуем ознакомиться с процессом наглядно при помощи следующих фотографий:

После замены колодок рекомендуется проехать около 10-20 километров в режиме нескольких резких торможений. Таким образом новые колодки притираются и «привыкают» к штатному режиму работы. Данная процедура поможет уберечь их от перегрева, искривления или разрушения.

Периодичность замены

Для каждой машины предусмотрена собственная периодичность замены тормозных колодок — она бывает указана в техническом справочнике. Обычно срок не превышает года‐двух активной эксплуатации. Однако это паспортные данные замены не предусматривают все факторы:

• модель/марка автомобиля — у спортивных машин и внедорожников износ тормозных расходников происходит в два раза быстрее, чем у малолитражек;
• регулярное передвижения по городу — на светофорах и в пробках приходится чаще задействовать педаль тормоза;
• дорожные условия — активно разрушают фрикционный материал реагенты, грязь, вода, пыль;
• стиль вождения — резкие остановки и ускорения повышают износ;
• климат региона — перепады температур, холод и жара также оставляют свою ложку дегтя.

Сложные дорожные условия сильно изнашивают фрикционный материал колодок

Поэтому куда правильнее регулярно проверять состояние деталей, особенно во время приближения регламентных сроков. В первую очередь надо осмотреть толщину расходников — если фрикционный материал тоньше 1,5–2 мм, надо детали менять. Следует знать, что быстрее изнашиваются передние колодки — на них нагрузка в два раза выше.

Как узнать что на Ларгусе пора менять колодки

Существует несколько видов диагностики тормозных элементов автомобиля. Автовладелец должен освоить базовые принципы проверки тормозов и принимать верное решение, касающееся дальнейших действий.

Первое, на что должен обратить внимание автовладелец – это признаки износа тормозных колодок. Они могут проявляться в следующем:

• посторонние звуки при торможении;
• ухудшение тормозных свойств автомобиля;
• легкое биение в педали тормоза;
• перестал работать ручной тормоз.

Все эти симптомы указывают на то, что необходимо осуществить проверку тормозной системы Lada Largus. В первую очередь, нужно проверить уровень тормозной жидкости. Не лишним будет проверить износ тормозных дисков.

При фатальном износе накладок, уровень заметно падает. Поэтому если он уменьшился – это сигнал к полноценной диагностике колодок.

Второй шаг – это визуальная диагностика колодок. Оценка состояния передних накладок происходит при снятых колесах.

Если остаточная толщина фрикционной накладки составляет менее 1,5 миллиметров, то это говорит о сильном износе и необходимости срочной замены.

Чтобы проверить задние колодки, необходимо снять барабан. Делать это рекомендуется каждые 60 тысяч километров. Допустимая остаточная величина накладки – не менее 1,5 мм.

Как отключить спидометр на Рено Логан фото-пособие

В некоторых случаях, существует необходимость отключиться спидометр на Рено Логан. Способов отключить существует несколько, и все способы будут рассмотрены в этой статье. Конечно, для того чтобы совершить такую операцию необходимо немного знать конструкцию автомобиля, особенно что касается электрики.

Для чего нужен спидометр

Панель приборов во включенном состоянии

Спидометр – это приборный элемент автомобиля, который отображает скорость движения. На машинах старого поколения, он был механического привода, то есть имел трос, который вращался, тем самым показывал изменение скорости движения.

Усовершенствование автомобильного производства привело к тому, что этот прибор стал электронного формата. То есть, в коробке переключения передач установлен датчик, который передает сигнал на приборную панель, которая приводит в действие привод спидометра. На циферблате показывается, с какой скоростью движется автомобиль.

Процесс отключения спидометра

Схема датчиков и электрооборудования

Существует несколько возможных видов отключения спидометра. Конечно, многие автомобилисты на него вовсе не смотрят при движении, но все производители устанавливают его, для того, чтобы водитель контролировал скорость, ведь это напрямую связано с безопасностью.

Датчик скорости

Отключенный датчик скорости

Первый способ – это отключить датчик скорости, что отвечает за передачу данных о скорости с корпуса коробки передач.

Для того чтобы его отключить необходимо залезть под автомобиль снизу и отключив колодку проводов, а также крепления – выкрутить считыватель показаний.

Этот способ, крайне нерекомендован, поскольку тогда ЭБУ не видит показаний и это может привести к возникновению ряда ошибок, которые повлекут за собой еще и другие поломки. Поэтому, даже «кулибины» не хотят и не рекомендуют этого делать, не говоря уже о профессиональных мастерах.

Химия с проводами

Часть проводов, в том числе и отвечающее за спидометр

Этим способом занимаются именно «кулибины», которые не знают более безопасного способа. Итак, что же понадобиться для совершения этого уникального действия? Элементарная изолента и кусачки.

Теперь необходимо отследить провода, которые выходят с датчика скорости. Для отключения спидометра необходимо отсоединить, как правило, перерезается кусачками. Далее, провод изолируется и сигнал, поступающий на приборную панель — пропадает.

Единственным негативным моментом в этом всем есть то, что ЭБУ не видит нормальных показаний датчика и считает, что он вышел со строя, а поэтому можно получить сигнал «Check Engine» на панель приборов. Езда с включенным сигнализатором не совсем комфортная, ведь из-за этой ошибки можно не узнать о других.

Самый верный и проверенный способ – это изменение параметров электронного блока управления. Для совершения этой операции необходимо подключиться к ЭБУ при помощи провода для диагностики, который другим концом подключается к диагностическому ноутбуку. Далее, запускаем программу считывания ошибок. Для нормального действия необходимо обнулить все существующие ошибки в «мозгах» автомобиля.

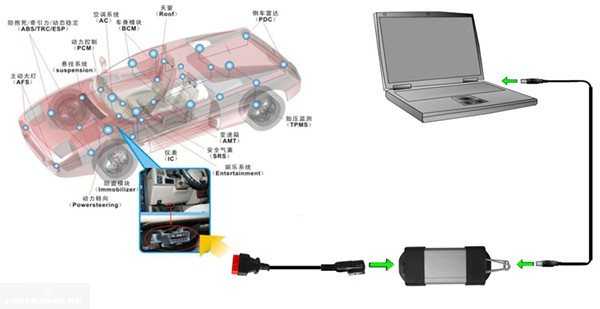

Схема подключения ЭБУ к ноутбуку

Далее, открываем программу AutoRenaultTools, которая есть только у официального дилера.

Примечание! Программу можно скачать в интернете с ключом для одноразового пользования, второй раз она уже не запуститься, поэтому после установки открывать ее можно только 1 раз.

В инструментах программы находим «Правка кодов» и открываем это меню. Далее, необходимо вставить код ошибки отвечающий за датчик скорости и показания спидометра.

Для Рено Логан выглядит он так: DF064 — Датчик скорости автомобиля. Нажимаем поиск, и находится эта ошибка. Слева от нее будет своеобразный «тумблер», который необходимо переключить в положение OFF. Таким образом, датчик скорости выключен на программном уровне.

При закрытии диалогового окна программа попросит сохранить изменения, необходимо нажать ДА. При этом, на панели приборов не будет отображаться «Check Engine».

Для включения спидометра обратно необходимо включить тумблер в положение – ON.

Программное обеспечение для внесения изменений в ЭБУ

Самым безопасным способом отключения спидометра на Рено Логан является изменения в программном обеспечении электронного блока управления автомобилем. Конечно, не каждый автолюбитель способен справиться с этой задачей, а поэтому рекомендуется обратиться в автосервис для совершения этой операции.

Период замены задних тормозных колодок для Лады Ларгус

Колодки Ларгус (передние или задние) тормозного механизма после определённого пройденного пробега требуют замены. Каким будет число тысяч километров при возникновении необходимости установки новых колодок — зависит от правильности эксплуатации тормозного механизма. Зачастую замену колодок на задней оси приходится проводить реже, ведь механизм является закрытым (барабан), в отличиё от дискового принципа на передней оси.

Чтобы ориентироваться в периодичности замены деталей тормозов, нужно знать строение тормозного механизма, понимать принцип действия и последовательность установки отдельных узлов и соединений. В данной статье будет рассмотрена конструкция тормозов на Лада Ларгус, изучен принцип работы и последовательность действий при замене деталей тормозного механизма, в частности — колодок. Также следует рассмотреть список рекомендуемых действий для продления срока службы ваших тормозов.

Какие бывают виды тормозов

За историю автомобилестроения на машины устанавливались 3 вида тормозов:

• ленточные;
• барабанные;
• дисковые.

У первых автомобилей тормозная система была ленточной. С помощью ленты охватывалась колёсная ось. Доступ к ней был у водителя в любой момент. При необходимости затормозить он натягивал ленту, и это позволяло снизить скорость.

Путем «эволюции» ленточный тормоз заменился барабанным механизмом. Принцип действия в одновременном вращении с колесом пустотелого барабана, который внутри распирается колодками. Таким образом машина замедляется. Данный вид тормозов неплохо себя зарекомендовал, но ему присущи и недостатки. При частой сверхинтенсивной эксплуатации происходит перегревание барабана, поскольку вентиляция в этой закрытой системе не такая, как у дискового механизма.

Ровно так же как перегрев, для барабана вредно и попадание влаги в механизм. При обводнении отдельных деталей эффективность тормозов снижается. Если какая либо деталь в барабане износилась или отпала, она остается внутри системы. Это одновременно и минус, и плюс. Ведь в таком случае водителю станет слышен стук, и можно будет принять меры по замене детали.

Дисковая тормозная система — самый надежный механизм, который нивелирует вышеназванные недостатки предыдущих систем. Работа дисковых тормозов заключается в том, что одновременно с колесом вращению поддается диск, а при нажатии на педаль тормоз колодки заклинивают вращения диска снаружи. В отличие от барабана, диск вентилируется, поэтому перегреву поддается меньше, чем барабан. Влагу и поврежденные части диски не задерживают. В принципе работы данной системы заложена способность работать под большими нагрузками. Следовательно, с помощью дисковых тормозов остановить машину можно быстрее.

Такие механизмы зачастую передние и вентилируемые. Отверстия для вентиляции охватывают весь радиус диска. В отдельных модификациях присутствуют поперечные вентиляционные отверстия. С их помощью отводится лишнее тепло, уменьшается вес и убираются изношенные части.

Принцип действия тормозов у Ларгуса

Лада Ларгус оборудована современным европейским тормозным механизмом, который разрабатывался путем различных тестирований и проб. Наследник Рено Логан перенял качество и надежность тормозов от своего предшественника. На универсал устанавливаются следующие рабочие тормоза.

Расположение и тип	Характеристики
Передние — дисковые.	Передние подвергаются вентиляции и имеют плавающую скобу.
Задние — барабанные.	Задняя тормозная система представляет собой закрытый барабан, в котором центрирование колодок выполняется самостоятельно с помощью механизмов, регулирующих величину зазора между колодками.
