Конструкция и ремонт ручного тормоза газ-66, газ-53

Управление и назначение

Основным органом управления системы тормозов автомобилей ГАЗ-3309 является ножная педаль. Она устанавливается между аналогами сцепления и газа. Нужно отметить, что на предшественниках данный элемент имел очень тугой выжим. Обновленная конструкция лишена этого недостатка полностью, педаль идет мягко и плавно, что сравнимо с зарубежными аналогами.

В грузовике 3309 стояночный и запасной тормоза объединены в один комплект. Это позволило уменьшить количество комплектующих элементов с одновременным упрощением конструкции. Так называемый «ручник» служит для удержания транспортного средства на уклоне при трогании с места либо во время длительных стоянок. Опытные водители знают, что это важный элемент, так как груженую машину очень сложно поймать без отката, даже при небольшом уклоне. Ниже изображена стояночная тормозная система ГАЗ-3309 (дизель).

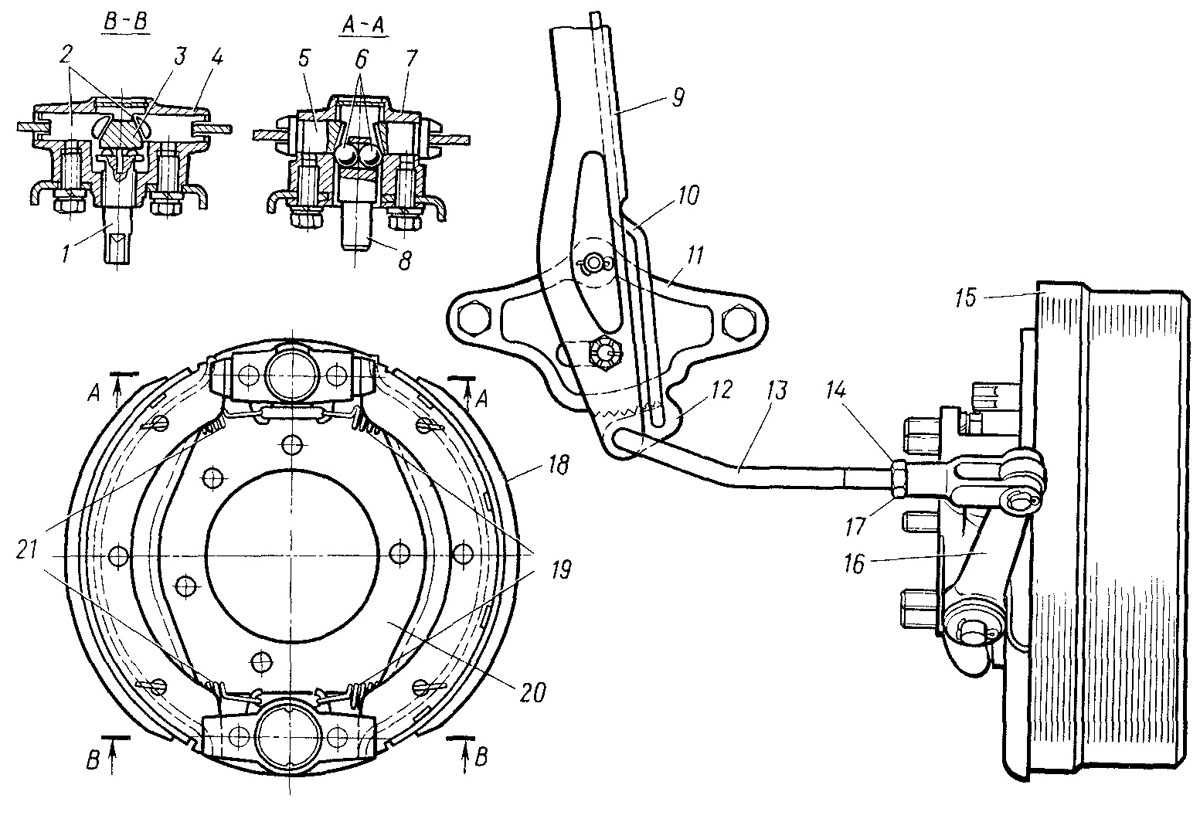

Схема приведена с пояснениями:

Фиксатор.
Рукоять рычажного типа.
Статичный диск.
Разжимной элемент.
Колодки тормозные.
Толкатель.
Барабанный механизм.
Пружина.
Палец.
Основной барабан.

Устройство тормозной системы грузовиков ГАЗ-3307, ГАЗ-66

______________________________________________________________________________________________________

Автомобили ГАЗ-66, ГАЗ-3307 оборудован тремя тормозными системами: рабочей, действующей на все колеса автомобиля и запасной, функцию которой выполняет один из контуров рабочей тормозной системы, а также стояночной, действующей на тормозные механизмы задних колес.

Рабочая тормозная система автомобиля ГАЗ-3307, 66

Рис. 1. Схема привода тормозной системы ГАЗ-3307, 66

Детали тормозного привода ГАЗ-3307, 66

На поршнях главного тормозного цилиндра установлены плавающие головки 14, выполняющие роль перепускного клапана.

В исходном (расторможенном) положении под действием возвратных пружин 16 устанавливается зазор между головкой и поршнем: рабочие полости переднего и заднего контуров при этом сообщаются с бачком 3.

Рис. 2. Главный цилиндр тормоза ГАЗ-3307, 66

Для замены износившихся деталей необходимо снять узел с автомобиля, разъединить корпуса 7 и 20 у вывернуть упорные болты 11 и вынуть поршни.

Перед сборкой все детали промыть чистой тормозной жидкостью. Не допускать попадания в узел посторонних частиц, грязи, масла.

Проверить наличие зазора 0,4—1 мм между торцом поршня и уплотнительным кольцом 12, отжав головку 14 руками до упора. При сборке узла упорные болты 11 должны войти в пазы поршней. Питание системы тормозов ГАЗ-3307, 66 осуществляется из бачка 3. При снятом датчике 2 и новых накладках тормозных механизмов уровень жидкости в бачке должен быть на уровне метки «МАХ». Понижение уровня жидкости в эксплуатации при исправной тормозной системе связано с износом накладок в тормозных механизмах, поэтому заливать жидкость в бачок не следует, так как после установки новых накладок уровень жидкости поднимается до нормального. Загорание сигнализатора аварийного падения уровня тормозной жидкости свидетельствует о нарушении герметичности тормозной системы. Доливать жидкость в этом случае необходимо только после восстановления герметичности системы. Для проверки исправности датчика аварийного падения уровня жидкости необходимо, при включенном зажигании, нажать сверху на центральную часть защитного колпачка 1. При этом должен загореться сигнализатор на щитке приборов.

Гидровакуумный усилитель тормоза ГАЗ-3307, 66

Гидровакуумный усилитель тормоза ГАЗ-3307, 66 (рис. 3) устанавливается в каждом контуре тормозной системы и дает возможность остановить автомобиль с меньшей затратой физической силы водителя. Принцип действия гидровакуумного усилителя тормоза усилителя заключается в использовании разрежения во впускной трубе двигателя для создания дополнительного давления в системе гидравлического привода рабочей тормозной системы.

При выходе из строя или нарушении герметичности вакуумного трубопровода или гидровакуумного усилителя резко снижается эффективность торможения.

В следствии нарушения герметичности вакуумной системы во впускную трубу двигателя происходит постоянный подсос воздуха, который настолько обедняет смесь в седьмом и частично в четвертом цилиндрах, что воспламенение ее от искры не происходит. Несгоревшая рабочая смесь смывает смазку с зеркала цилиндра и приводит к сухому трению поршня и поршневых колец о гильзу, а наличие дорожной пыли усугубляет сухое трение и приводит к аварийному, износу деталей в указанных цилиндрах.

Рис. 3. Гидровакуумный усилитель тормоза ГАЗ-3307, 66

Регулятор давления тормозов корректирует давление тормозной жидкости в приводе задних тормозных механизмов в зависимости от изменения нагрузки на задние колеса для предотвращения заноса автомобиля при интенсивном торможении.

В процессе эксплуатации и при замене задних рессор необходимо регулировать усилие, действующее со стороны упругого элемента на поршень регулятора.

Стояночная тормозная система ГАЗ-3307, 66

Стояночная тормозная система предназначена для затормаживания автомобиля на стоянках и удерживания его на уклонах.

Отсутствие или слабое торможение при поднятой рукоятке рычага привода свидетельствует о необходимости регулировки тормозного механизма.

При включении стояночной тормозной системы на щитке приборов загорается сигнализатор.

______________________________________________________________________________________________________

Тормозная система автомобилей ГАЗ-3307, ГАЗ-66

______________________________________________________________________________

Автомобиль ГАЗ-3307, ГАЗ-66 оборудован тремя тормозными системами: рабочей, действующей на все колеса автомобиля и запасной, функцию которой выполняет один из контуров рабочей тормозной системы, а также стояночной, действующей на тормозные механизмы задних колес.

Рабочая тормозная система автомобиля ГАЗ-3307, ГАЗ-66

Рис. 1. Схема привода тормозной системы ГАЗ-3307, ГАЗ-66

Детали тормозного привода ГАЗ-3307, ГАЗ-66

Рис. 2. Главный цилиндр тормоза ГАЗ-3307, ГАЗ-66

Проверить наличие зазора 0,4—1 мм между торцом поршня и уплотнительным кольцом 12, отжав головку 14 руками до упора. При сборке узла упорные болты 11 должны войти в пазы поршней. Питание системы тормозов ГАЗ-3307, ГАЗ-66 осуществляется из бачка 3. При снятом датчике 2 и новых накладках тормозных механизмов уровень жидкости в бачке должен быть на уровне метки «МАХ». Понижение уровня жидкости в эксплуатации при исправной тормозной системе ГАЗ-3307, ГАЗ-66 связано с износом накладок в тормозных механизмах, поэтому заливать жидкость в бачок не следует, так как после установки новых накладок уровень жидкости поднимается до нормального. Загорание сигнализатора аварийного падения уровня тормозной жидкости свидетельствует о нарушении герметичности тормозной системы. Доливать жидкость в этом случае необходимо только после восстановления герметичности системы. Для проверки исправности датчика аварийного падения уровня жидкости необходимо, при включенном зажигании, нажать сверху на центральную часть защитного колпачка 1. При этом должен загореться сигнализатор на щитке приборов.

Гидровакуумный усилитель тормоза ГАЗ-3307, ГАЗ-66

Гидровакуумный усилитель тормоза ГАЗ-3307, ГАЗ-66 (рис. 3) устанавливается в каждом контуре тормозной системы и дает возможность остановить автомобиль с меньшей затратой физической силы водителя. Принцип действия гидровакуумного усилителя тормоза ГАЗ-3307, ГАЗ-66 усилителя заключается в использовании разрежения во впускной трубе двигателя для создания дополнительного давления в системе гидравлического привода рабочей тормозной системы. При выходе из строя или нарушении герметичности вакуумного трубопровода или гидровакуумного усилителя резко снижается эффективность торможения. В следствии нарушения герметичности вакуумной системы во впускную трубу двигателя происходит постоянный подсос воздуха, который настолько обедняет смесь в седьмом и частично в четвертом цилиндрах, что воспламенение ее от искры не происходит. Несгоревшая рабочая смесь смывает смазку с зеркала цилиндра и приводит к сухому трению поршня и поршневых колец о гильзу, а наличие дорожной пыли усугубляет сухое трение и приводит к аварийному, износу деталей в указанных цилиндрах.

Рис. 3. Гидровакуумный усилитель тормоза ГАЗ-3307, ГАЗ-66

Регулятор давления тормозов ГАЗ-3307, ГАЗ-66 корректирует давление тормозной жидкости в приводе задних тормозных механизмов в зависимости от изменения нагрузки на задние колеса для предотвращения заноса автомобиля при интенсивном торможении.

Стояночная тормозная система ГАЗ-3307, ГАЗ-66

Стояночная тормозная система ГАЗ-3307, ГАЗ-66 предназначена для затормаживания автомобиля на стоянках и удерживания его на уклонах.

Отсутствие или слабое торможение при поднятой рукоятке рычага привода свидетельствует о необходимости регулировки тормозного механизма. При включении стояночной тормозной системы на щитке приборов загорается сигнализатор.

______________________________________________________________________________

Каталоги запасных частей и сборочных деталей

Виды ГТЦ

Главный тормозной цилиндр может быть одно- и двухсекционным. Но первый вид на сегодня уже практически не используются — такие стояли, например, на грузовиках ГАЗ-53.

Односекционный ГТЦ с автомобиля ГАЗ 53

Двухсекционный главный тормозной цилиндр от Хонда Аккорд

Также главные тормозные цилиндры могут отличаться наличием и отсутствием усилителя тормозов. Но опять же — все современные автомобили оснащены вакуумными усилителями тормозов.

Поэтому на подавляющем большинстве машин, которые эксплуатируются сейчас, установлены двухсекционные ГТЦ с вакуумными усилителями тормозов.

Техническое обслуживание системы

Для того чтобы тормозная система ГАЗ-66 функционировала без сбоев, ей нужно уделять должное внимание

Производить ремонт и техническое обслуживание можно и собственными силами, но в этом случае важно понимать, что ГАЗ-66 — это специфический автомобиль, имеющий огромное множество нюансов

Прежде чем приступать к ремонтным работам, важно досконально изучить все механизмы. Тогда процесс регенерации и прокачки тормозов определенно пройдет правильно

Одно из основных условий работоспособности — это своевременная регулировка зазора между тормозными колодками и барабанами. Условно эту процедуру можно разделить на две категории:

При длительной эксплуатации автомобиля фрикционные накладки тормозов постепенно изнашиваются, что неминуемо приводит к увеличению зазора между ними и барабанами.

10.2. ГАЗ. Эксплуатация, обслуживание и ремонт автомобилей ГАЗ-53А и ГАЗ-66. Техническое обслуживание ножных тормозов — «ВАЖНО ВСЕМ»

РЕГУЛИРОВКА ЗАЗОРА МЕЖДУ КОЛОДКАМИ И БАРАБАНАМИ

Регулировать тормоза следует, когда тормозные барабаны остыли и подшипники колес правильно отрегулированы. Существует две регулировки тормозов: текущая и полная.

Текущая регулировка. По мере износа фрикционных накладок тормозов зазоры между накладками и тормозными барабанами увеличиваются и педаль при торможении начинает приближатъся к полу кабины. Текущая регуляровка тормозов восстанавливает первоначальные зазоры между фрикционными накладками колодок и тормозными барабанами, компенсируя износ накладок. Для регулировки тормозов необходимо:

вывесить колесо при помощи домкрата;
вращая колесо вперёд, слегка поворачиватъ эксцентрик колодки в направлении стрелок, показанных на рис. 99 и 100, пока колодка не затормозит колесо;
постепенно опускать эксцентрик, поворачивая колесо от руки в ту же сторону до тех пор, пока колесо не станет вращаться свободно;
установить вторую колодку так же, как и первую, вращая при этом колесо вперед для переднего тормоза автомобиля ГАЗ-66 и назад для заднего тормоза автомобиля ГАЗ-66 и всех тормозов автомобиля ГАЗ-5ЗА.

После регулировки зазора колодок проверить действие тормозов на дороге.

Полная регулировка. Полностью регулироватъ колесные тормоза следует при смене фрикционных накладок, колодок или после механической обработки барабанов. При полной регулировке тормозов необходямо:

вывесить колесо при помощи домкрата;
слегка отвернуть гайки опорных пальцев и установить опорные пальцы колодок в начальное положение;

После регулировки зазора колодок всех тормозов проверить действие тормозов на дороге. При правильно отрегулированных зазорах между накладками колодок и барабанами педаль тормоза при полном торможении должна опускаться не более чем на ⅔ полного хода. Если после регулировки при движении автомобиля тормозные барабаны нагреваются незначительно (рука свободно терпит при прикосновении к ободу барабана), то после нескольких торможений колодки приработаются и нагрев прекратится. При сильном нагреве барабанов нужно найти задевающие за барабаны колодки и регулировочными эксцентриками несколько отвести их от барабанов.

РЕГУЛИРОВКА ЗАЗОРА МЕЖДУ ТОЛКАТЕЛЕМ И ПОРШНЕМ ГЛАВНОГО ЦИЛИНДРА

Зазор между толкателем и поршнем главного цилиндра необходим для предотвращения самопроизвольного притормаживания автомобиля. Если кромка уплотнительной манжеты перекрывает компенсационное отверстие 28 (рис.101), то тормоза не будут полностью растормаживаться, так как часть жидкости не может перетечь из рабочей части цилиндра в резервуар после окончания торможения.

Величина зазора должна быть равна 1,5—2,5мм, что соответствовать 8—13мм свободного хода педали, измеренного по середине площадки для ноги. Для измерения зазора нужно изменить длину толкателя.

Порядок регулировки зазора на автомобиле ГАЗ-53А следующий:

Разъединить педаль и толкатель, расшплинтовать и вынуть палец.
Проверить положение, занимаемое педалью под действием оттяжной пружины. Педаль должна упираться в резиновый буфер, укрепленный под наклонным полом кабины.
Ввернуть (или вывернуть) тягу педали в толкатель поршня настолько, чтобы ось при качении в поршне главного цилиндра была смещена назад и не доходила до оси отверстия педали на 1,5—2,5мм. Не нарушая этого положения, надежно застопорить соедтнительную тягу педали контргайкой.

Порядок регулировки зазора на автомобиле ГАЗ-66 следующий:

Разъединить промежуточный рычаг и толкатель, вынув эксцентриковую ось.
Проверить положение, занимаемое педалью под действием оттяжной пружины. Педаль должна упираться резиновым буфером в полку кронштейна.
Установить толкатель поршня главного цилиндра до упора в поршень при крайнем заднем его положении.
Соединить эксцентриковой осью промежуточный рычаг и толкатель поршня главного цилиндра, не меняя их взаимного расположения.
Повернуть эксцентриковую ось в любом направлении на такой угол, чтобы обеспечить зазор между толкателем и поршнем, равный 1,5—2,5мм.
Поставить шайбу и затянуть гайку эксцентриковой оси.
Проверить вепичину свободного хода педали (8—13 мм) тормоза.

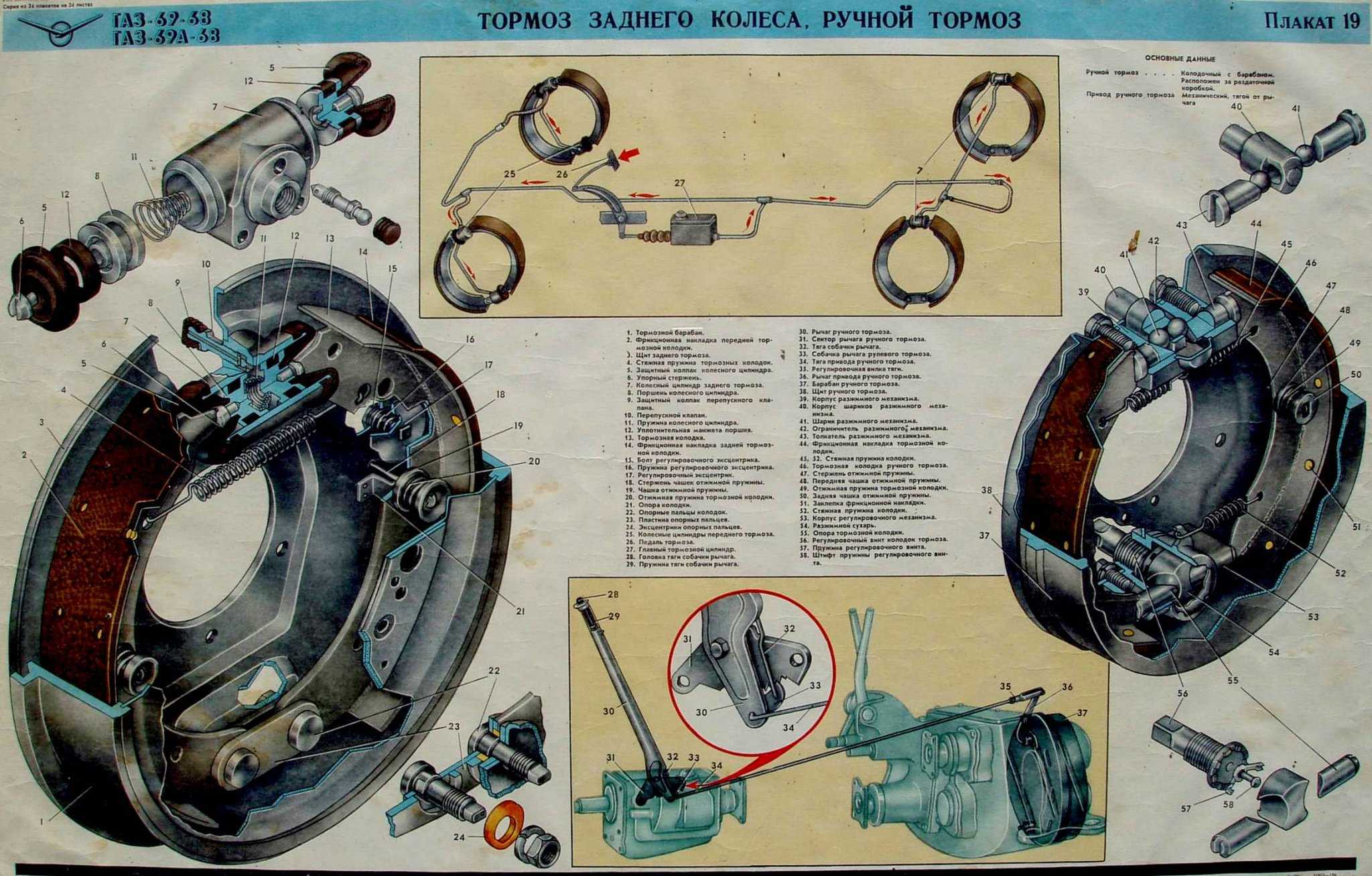

Стояночный тормоз ГАЗ 3307

Полезные советы по ремонту автомобилей своими руками . Рекомендации мастеров автосервисов и опытных авто владельцев . Полезные советы по ремонту автомобилей для простых водителей и профессионалов. Вся необходимая информацию о ремонте и техобслуживании вашего автомобиля доступна в электронных книгах и обычных печатных изданиях . Электронные руководства удобно использовать на компьютере , смартфоне или планшете . Они всегда будут у вас под рукой .

https://youtube.com/watch?v=1bQmY3_LviA

Стояночный тормоз ГАЗ-3307(ГАЗ-53) с Д-240 и КПП ЗИЛ.

Стояночный тормоз на переделке ГАЗ-3307,ГАЗ-53 на переделке с двигателем Д-240 и ЗИЛовской КПП.Как я сделал.

Как поменять колодки на ручнике ГАЗ 3307/53

Сборка колодок ручника и регулирование ручника https://www.youtube.com/watch?v=BuLMI8N9itk.

Модернизация ручного тормоза от которого больше эффекта.

https://youtube.com/watch?v=DbcP4R3rnjw

Газ 3307 с движком от бычка!ручник от зил 130

как сделать ручник на газ 3307 с движком и коробкой от бычка!ручник от зил 130!и как закрепить подвесной подшипн…

Не большой ремонт , тормоза, задний барабан.

Created by Video Maker:https://play.google.com/store/apps/details?id=com.videomaker.editor.slideshow.

https://youtube.com/watch?v=edf-zvPMMVU

Привод сцепления и ручник на ГАЗ 3307 с дизелем Д240

Как у меня сделано сцепление и стояночный тормоз на переделке ГАЗ 3307 на двигатель Д240.

Регулировка ручника

1. Проверить, отпущен ли рычаг ручного тормоза. 2. Установить автомобиль на подъемнике таким образом, чтобы…

Ремонт ручника газ 66, последние подготовки к батлу урал против газ 66

https://vk.com/customtruckyoutube Почта для связи [email protected].

Смотрите видео » Стояночный тормоз ГАЗ 3307 «.

Делимся своим опытом ремонта автомобиля . Большая подборка видео роликов по теме » Стояночный тормоз ГАЗ 3307 «.

Более подробную информацию о ремонте и обслуживании вашего автомобиля вы найдёте в электронных книгах и обычных печатных изданиях .

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в интернет магазине издательства Легион-Автодата

Магазины автолитературы :

Принцип работы и механизмы

Автомобиль ГАЗ 66 достаточно старый, и его система торможения далеко не то что до идеала, а даже до сегодняшних. Но это и делает ее интереснее. Здесь используются такие устройства, которые практически не применяются уже на современных машинах. Разберемся же в них. Итак, как и любые тормоза на любой машине здесь также есть исполнительные механизмы и те, что приводят их в действие.

Сперва поговорим о исполнительных механизмах. Задние тормоза ГАЗ 66, в отличие от передних не имеют защищающей экранизации, но зато там пристывают более массивные колодки со специальными длинными фрикционными накладками. Передние имеют меньший размер, что накладок, что самого тормозного барабана. Это связано с конструкционными особенностями ведущего управляемого моста, который установлен на ГАЗ 66. Передний механизм имеет два рабочих цилиндра, каждый нажимает на свою колодку по отдельности.

Привод же имеет гидравлический характер. В него входят:

Нажимная педаль.
Главный тормозной цилиндр.
Гидровакуумный усилитель.
Раздельные тормозные контуры.
Соединительные патрубки и шланги.

Каждая ось имеет свой контур, то есть они раздельные. Это сделано в целях безопасности, при выходе из строя одного, то второй остается работать и вполне может своими силами остановить автомобиля до того, как произойдет авария. Также здесь, на ГАЗ 66, устанавливается гидровакуумный усилитель, который увеличивает в несколько раз усилие, что создаёт водитель нажатием педали. Это необходимо для большого грузовика, так как иначе водителю пришлось бы давить на педаль двумя ногами и со всей силы, чтобы остановить его в нужный ему момент.
