Система зажигания двигателей змз-4061, -4063 газель

Что можно изменить

Затрата горючего значительно увеличится, если постоянно превышать допустимую скорость вождения, часто резко трогаться с места, при этом очень ускоряясь или резко нажимая педаль тормоза.

Если машина находится в технически неисправном состоянии, то мотор не работает на полную мощность и топливо попросту, как говорят, «вылетает в трубу».

Такие вспомогательные детали как печка, радиоприемники или другие аудиосистемы, кондиционеры, постоянно включенные фары, дворники, даже применение зимней резины влияют на расход горючего. Так, например, включение дальнего света повышает количество расхода потребляемого топлива Газели более чем на десять процентов, пользование кондиционером продолжительное время – на 14%, а движение с открытыми стеклами на скорости, превышающей 60 км/час – более чем на 5%.

Из вышесказанного можно сделать вывод, что прежде чем задаваться вопросом, почему увеличился расход бензина на вашей Газели, проанализируйте все ваши действия, связанные с эксплуатацией транспортного средства, проверьте исправность двигателя автомобиля, осмотрите топливный бак, и, по возможности, устраните все неполадки, снизьте до минимума количество факторов, влияющих на расход топлива.

Тюнинг двигателя Патриот / Буханка / Хантер ЗМЗ-409

Форсирование ЗМЗ 409. Турбина. Компрессор

Посколько 409 двигатель используется, в основном, на внедорожниках, то вариант постороения мощного атмосферника на распредвалах с широкими фазами, рассматривать нет смысла. Основная цель владельцев УАЗ, сделать мотор низовым и тяговитым. Распредвалы стандарт, головку надо дорабатывать, заводская очень низкого качества, проходим каналы ГБЦ и коллектора, шлифуем, турбина Garrett 17, коллектор под нее, интеркулер, форсунки 440сс, выхлоп 63мм прямоточный, настраиваем. Дуем до 0.6 бар и получаем свои ~170 л.с. с существенным увеличением крутящего момента внизу. Как строить быстрые верховые моторы, было описано в статье по 406-му двигателю ТУТ.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

<<�НАЗАД

Газель

Модель змз 40524.10 — это известный всем карбюратор газель. Марка автомобилей — “Газель” является одной из самых популярных и доступных в России грузовиков, которые изначально предназначались для перевоза не сильно больших грузов. Из-за огромного количества таких машин рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которую устанавливают на 406 модель.

Если водитель утверждает, что его автомобиль издаёт некие хлопки, рывки и теряет свою мощность. В таком случае должна проверяться система питания, двигатель и система зажигания. Газовым анализатором не во время работы 1-ой и 2-ой камеры, отсечки, обогащении и за время холостого хода проверили карбюратор и не находим никаких нарушений. Дальше проверяют двигатель. При проверке компрессии никаких неполадок не было выявлено, но на следующий раз были обнаружены отклонения от нормы. Был сделан вывод, что не понравившиеся водителю рывки и хлопки были из-за прыжка зубьев верхней цепи.

Карбюратор змз 406 серии

Что делать при потере мощности газели?

С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования — 12. Для произведения считывания кода должен быть замкнут 10-ый и 12-ый контакты колодки диагностики. При помощи тостера диагностики производятся замеры параметров датчиков двигателя и тогда они сравниваются с типичными значениями средних двигателей. Самой распространённой причиной уменьшения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.

Система зажигания газели

Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимый угол опережения зажигания автомобиля для всех режимов двигателя. Система зажигания выполняет функцию регуляции работы экономайзера принудительного хода вхолостую. Благодаря системе зажигания функционирование двигателя становится более экономичным, контролируется соблюдение всех норм токсичности выходящих газов, происходит исключение детонации и повышение мощности автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания является намного надёжней и долговечней. Здесь могут износиться только свечи зажигания.

Как работает режим диагностики?

Во время включения системы зажигания, начинает светиться сигнализатор. В тот самый момент начинает работать система диагностики. Если всё система исправна, то лампочка перестаёт светиться, а в обратном случае она продолжает гореть. То есть потухший сигнализатор говорит о том, что система зажигания абсолютно исправна.

Карбюратор змз 406 серии

Почему двигатель 406 иногда не заводится во время заморозка?

Самые распространённые причины, по которым не заводится двигатель 406:

• Некачественное масло;
• Недостаточно мощный аккумулятор, что не позволяет заводится двигателю;
• Неисправный стартер;
• Разрегулированная система зажигания;
• Некачественный бензин;
• Нарушение подачи бензина.

Как произвести регулировку карбюратора?

• Отсоедините шнур привода воздушной заслонки;
• Снимите воздушный фильтр и крышку карбюратора;
• Проверьте уровень поплавковой камеры, он должен быть ниже 3-х сантиметров от краёв;
• Снимите пробку с поплавочной тяги;
• Убедитесь в герметичности клапана уплотняющего кольца;
• Установите верхнюю часть карбюратора;
• Установите трос воздушной заслонки и воздушный фильтр;
• До самого конца вкрутите винтик по настройке хода вхолостую, выкрутив его на пять оборотов. Такие же действия проведите с винтом качества, но уже выкручивайте его на три оборота;
• Запустите силовой агрегат;
• Позвольте ему нагреться до 90⁰;
• Вращением винта эксплуатационного регулирования выберите частоту вращения коленчатого вала, около 700-от оборотов в минуту;
• Нажмите педальку акселератора и быстро отпустите. В случае заглушения мотора повысьте частоту;
• Заедьте в автосалон и отрегулируйте СО и СН мотора.

Источники

• autodont.ru/dvigatel/carburettor/obzor-karbyuratora-zmz-406-serii
• zen.yandex.ru/media/carshistory/neubivaemyi-istoriia-uspeha-dvigatelia-zmz406-5cbb4663a56d7d00aec0825e
• drive2.ru/l/9285154/
• wikers.ru/engines/gaz/dvigatel-zmz-406.html
• avtodvigateli.com/marki/zmz-406-karbyurator.html

Двигатели семейства ЗМЗ 406 на Газели

Мотор ЗМЗ 406 имел много преимуществ перед 402-ым ДВС:

• Обладал неплохой динамикой и мощностью;
• Не имел огромных заморочек с расходом масла. По последней мере, масло через задний коренной сальник текло очень изредка, в отличие от ЗМЗ 402;

Задний коренной сальник на движке ЗМЗ 406

Пореже нуждался в ремонте. Основной неувязкой 406-ых были цепи ГРМ, которые с периодичностью раз в 70-100 тыс. км приходилось поменять.

На данный момент много обладателей старенькых версий «Газелей» с 402-ым мотором уже сменили ДВС на более современный силовой агрегат. Причем, устанавливают автовладельцы не только карбюраторную версию ЗМЗ 4063.10. Можно также поставить более современный ЗМЗ 405 инжектор, только дополнительно потребуется внесение изменений в электрическую часть автомобиля.

Головка блока

Все модификации двигателей оснащались одной головкой, которая соответствовала требованиям «Евро 2». С введением дополнительных требований «Евро 3» она была доработана и усовершенствована. Она не взаимозаменяема с предыдущей моделью.

В новой головке отсутствуют проточки системы холостого хода, теперь их функции возложены на электронный управляемый дроссель. Передняя стенка детали оснащена отверстиями для крепления защитного кожуха цепи, а с левой стороны расположены отливы для монтажа кронштейнов ресивера системы впуска. Деталь имеет запрессованные вставки из чугуна и направляющие втулки клапанов. Последние не нуждаются в периодической регулировке, так как их привод осуществляется с помощью цилиндрических толкателей с гидрокомпенсаторами. Модернизированная головка ЗМЗ-406 снизилась в весе на 1,3 килограмма. Устанавливая ее на двигатель, используют металлическую многослойную прокладку головки блока.

Переделка 402 на 406 газель

Автомобили admin26.02.2020

Доброго времени Господа. Я уже писал что периодически занимаюсь свапом ( установкой нестандартных двс на автомобили) В этот раз ставил (можно сказать) стандартный двигатель, тема эта не новая — многие уже давно это делают сделали. Однако все таки решил показать как и что, пояснить некоторые нюансы ( из чего что и как) Как говориться: Повторение — мать ученья ***Нюанс — был куплен донор газ 3110, поэтому многие работы делались исходя из наличия определенных деталей и материалов

Итак: Замена двс состоит из нескольких моментов 1) Механическая часть / стандартные процедуры 2) Механическая часть / нестандартные работы 3) Электрическая часть / стандартные работы 4) Электрическая часть / нестандартные работы 5) Дополнительные работы /по желанию заказчика

1) замена ДВС ( без доработок)

2) мкпп, кардан (без доработок)

3) выхлопная система: а) приемная труба3110 (приварен концевик увеличенного диаметра) б) резонатор (чуть изменен угол изгиба соединительных труб) в) глушитель — стандарт, подвесы глушителя переносятся на левую сторону. *** В планах (если понадобится) доработка теплотражательного щитка коллектора ( укладка асбест — листа в 2х железо)

3) рамка радиатора — переделана под радиатор газ3110

4) Система топливоподачи а) выносной насос газ3110, закреплен внутри рамы (около бензобака) б) фильтр очистки газ3110, закреплен внутри рамы, после насоса (перед насосом ставить не стал, так как подобные насосы имеют слабые характеристики параметров всасывания) в) топливотрубки медные — родные (уложены в раме) Для соединения с бензобаком и двс куплены хорошие бензостойкие шланги. г) заборная трубка в бензобаке доработана — увеличен диаметр отверстий всасывания, приварен штуцер под шланг 12мм. д) в раме автомобиля (напротив ббака) сделано овальное отверстие для укладки топливо шлангов. (отверстие небольшое — на прочность рамы не влияет, зато шланги уложены правильно — максимально удаленно от выхлопной системы) *** В планах(если понадобится) установка теплоотражающей / грязезащитной пластины на насос- фильтр -шланги до бензобака)

более подробно опишу чуть позже (выложу схемы, поясню куда и что подключал, итд итп) Кстати многие схемы нашел именно здесь — Мужикам СПАСИБО!

Так как я не могу за раз выложить все подробно — чуть позже выложу 1) (из двух элетроветиляторов ваз 21-07) был сделан спаренный электровентилятор с двухступенчатым режимом включения (последовательно — паралельно)

Характерные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.

При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения

Старайтесь своевременно производить следите за ее состоянием. Периодичность проведения обслуживания — не реже чем раз в 80 тыс. км. пробега.

Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

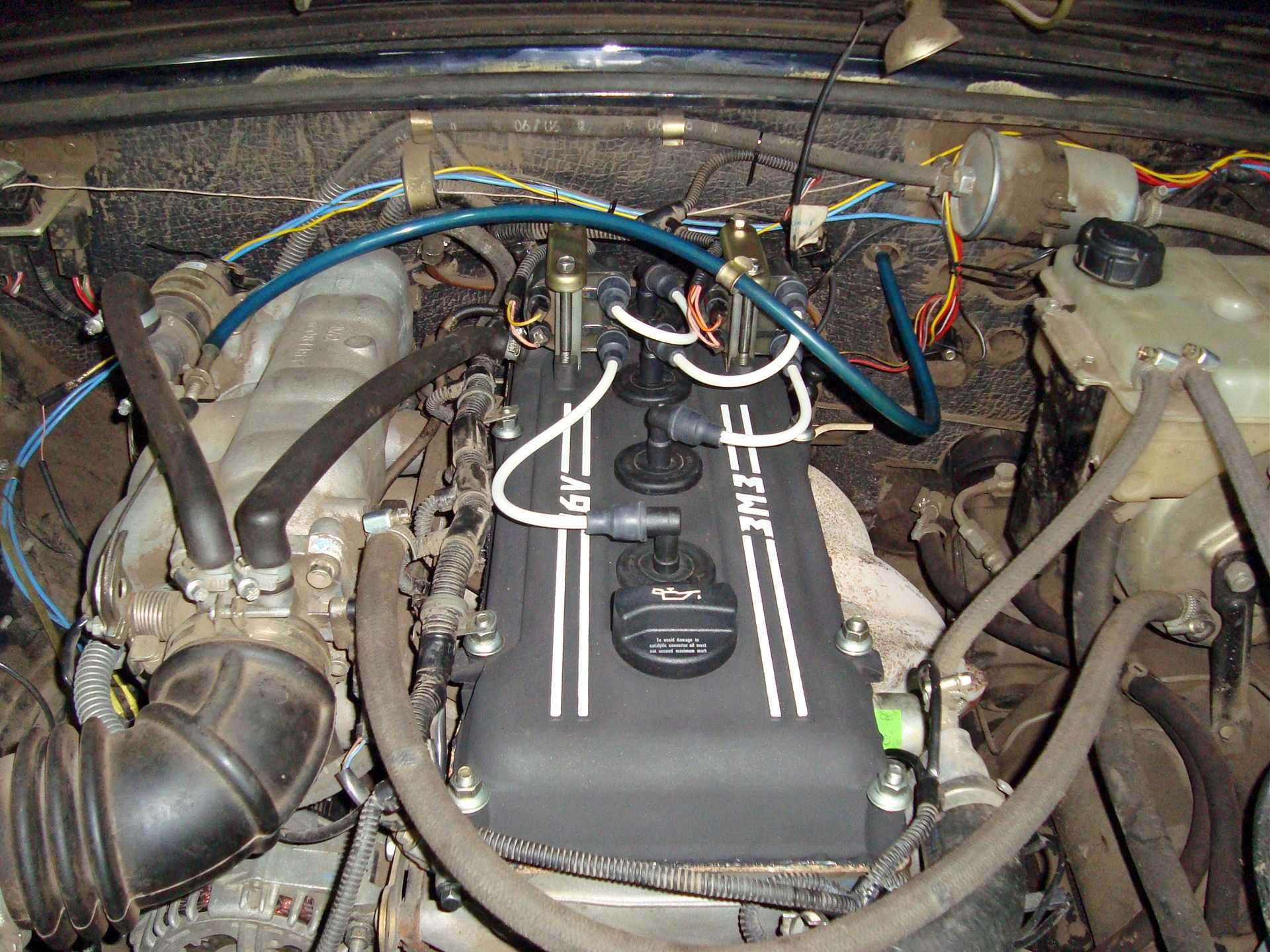

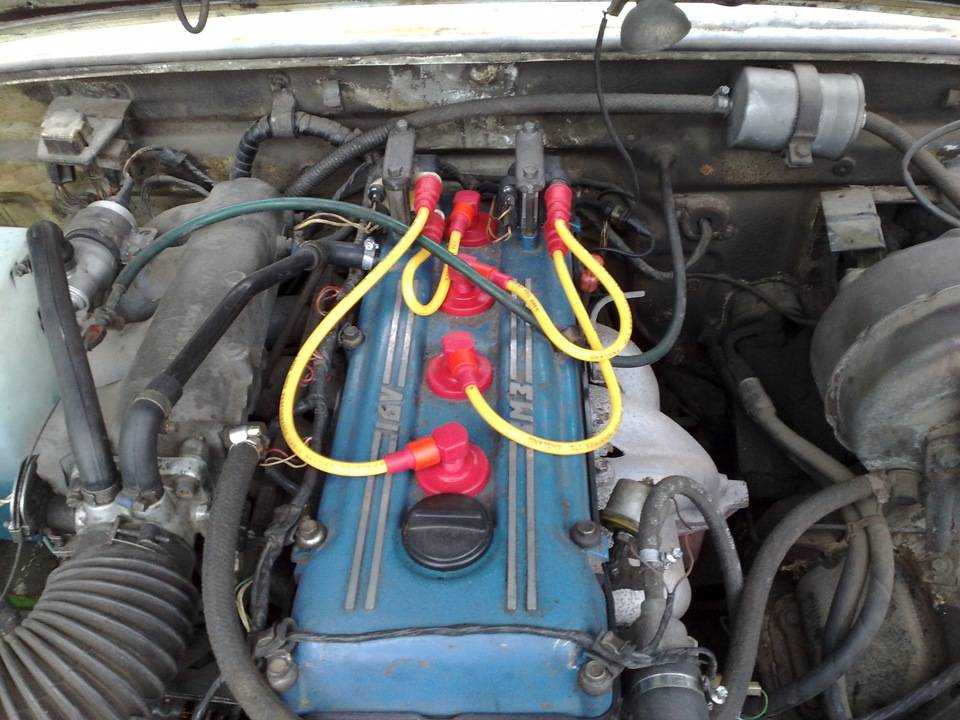

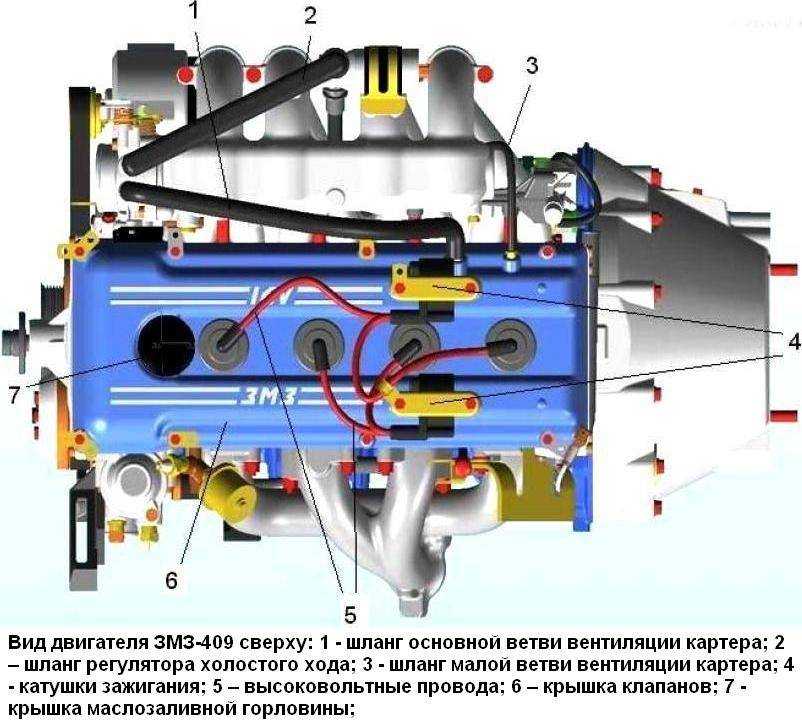

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр. Рассмотрим на примере (смотрите фото)

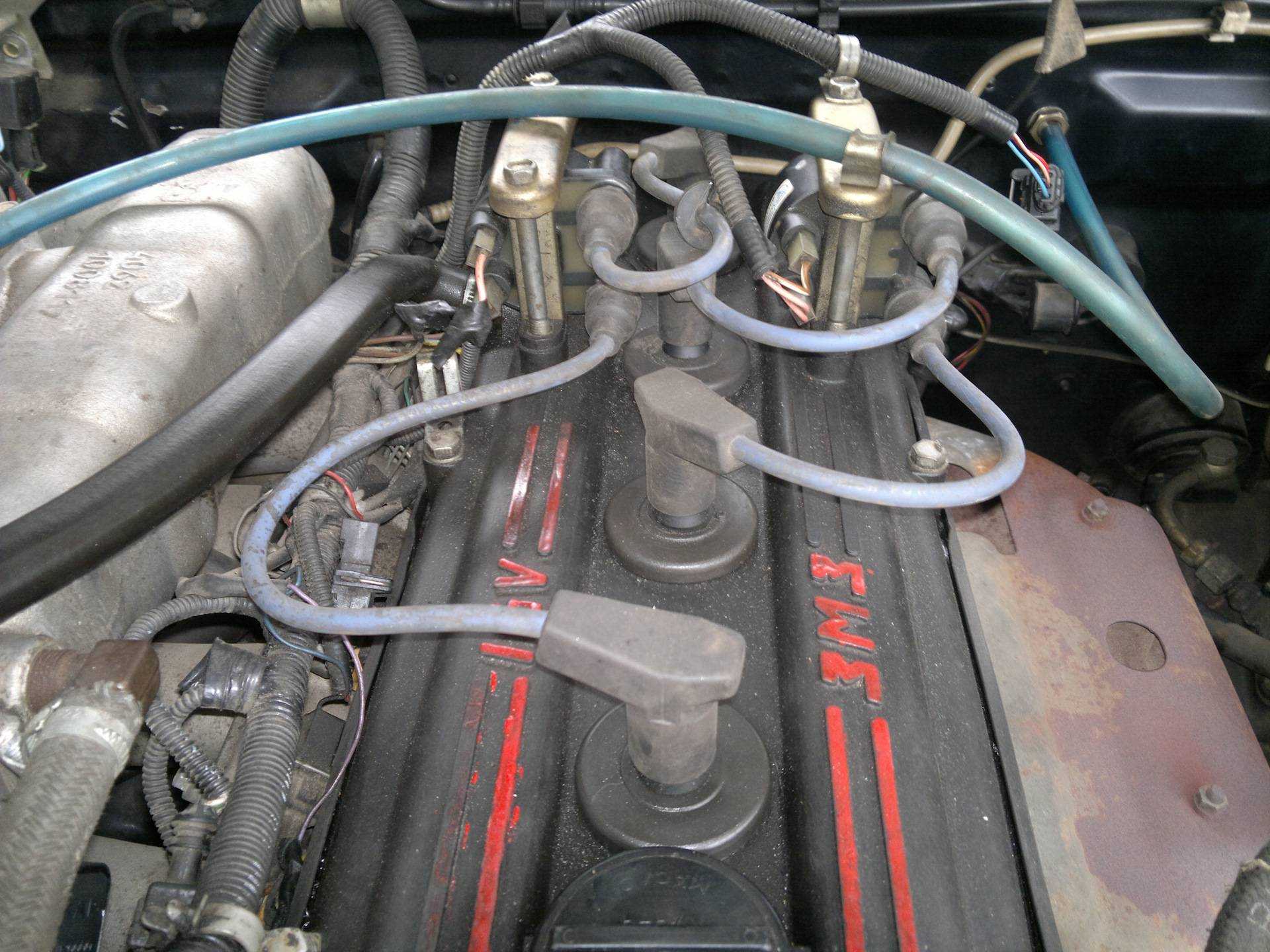

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Двигатель ЗМЗ–406 оборудован микропроцессорной системой зажигания, которая состоит из блока управления системами впрыска топлива и зажигания, двух катушек зажигания типов 30.3705 или 301.3705, свечей, высоковольтных и низковольтных проводов.

Блок управления установлен в салоне автомобиля с правой стороны под панелью приборов, за обивкой боковины кузова.

Катушки зажигания установлены на крышке головки блока цилиндров.

Блок управления получает сигналы от датчиков, установленных на двигателе, и на основе этого корректирует угол опережения зажигания, что позволяет получить оптимальные мощностные, экономические показатели и показатели токсичности.

Электрическая схема комплексной микропроцессорной системы управления двигателем (КМСУД)

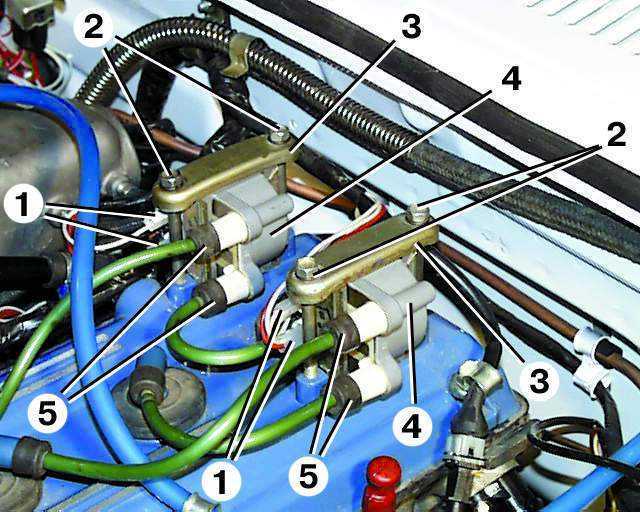

Катушка зажигания

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

3. Таким же образом снять вторую катушку.

Проверка

1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.

Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

2. Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,025–0,03 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтными клеммами катушки зажигания.

Омметр должен показать сопротивление 4000–5000 Ом.

Если измеренные параметры отличаются от указанных, катушку необходимо заменить.

Устанавливают катушку зажигания в порядке, обратном снятию.

Ремонт карбюратора К151Д

Ремонт карбюратора К151 включает в себя разборку-сборку, промывку и продувку, замену деталей, последующую настройку, в основном во время ремонтных работ заменяются:

• жиклеры (как воздушные, так и топливные);
• распылитель («носик» или «слоник») ускорительного насоса;
• прокладки;
• запорный механизм поплавковой камеры (в комплекте игла и седло);
• винт качества;
• диафрагмы.

Если нет необходимости капитально ремонтировать узел, можно произвести ремонт без его снятия, для удобства покупателей детали часто продаются ремкомплектами.

Также заменяется сетчатый фильтр тонкой очистки, он находится в корпусе штуцеров подачи топлива и «обратки».

Виды силовых агрегатов

Производителем Газелей бизнес дизель, 402, 405, 406, 2705, 3302 и других моделей является Горьковский автозавод.

Изначально при производстве и сборке транспортов использовались два вида двигателей:

• карбюраторные двигатели, выпускавшиеся на УМЗ;
• инжекторные и карбюраторные двигатели, которые поставлял ЗМЗ (Заволжское предприятие).

Суть такого подхода заключалась в том, чтобы модернизировать и унифицировать силовые агрегаты для моделей бизнес дизель, 402, 405, 406, 2705, 3302 и других с автомобилями УАЗ и Волга. Разумеется, в случае с грузовыми машинами схема электроцепи была переделана.

Для отдельных типов моторов применялась разная схема:

1. В транспортах с инжектором ДВС изначально были более требовательны в плане работа системы воспламенения топливной смеси. Такие агрегаты оснащались элементами электронного зажигания, узлами управления впрыском. Разумеется, в таких агрегатах качество топлива играет немаловажную роль.
2. Что касается карбюраторов, то такие варианты сегодня считаются более традиционными, но и они обладают определенными особенностями. Разумеется, схема электропроводки в карбюраторных моторах отличается от инжекторов.

Помимо основных моделей 402, 405, 406, 2705, 3302 и других, с 2001 года производитель стал выпускать версию под названием «бизнес дизель». В случае с дизелем схема электропроводки также потерпела определенные изменения. В частности, такие транспорты стали оборудоваться более мощным стартером, аккумуляторной батареей, а также генератором (автор видео — MR. BORODA).

Схема подключения замка зажигания, катушки, свечей и модуля на Газели с 402 и 406 двигателем

Зажигание автомобиля – это совокупность устройств и приборов, которые обеспечивают воспламенение горючей смеси в цилиндрах в соответствии режимам работы двигателя. Я расскажу вам, что собой представляет эта катушка, насколько важна ее правильная работа для системы зажигания. Рассмотрим, как выглядит схема подключения катушки зажигания, и собственно, из чего она состоит.

статьи

• 1 Как подключить катушку
• 2 “Схема подсоединения катушки зажигания”

Для начала рассмотрим принцип работы СЗ Газель 402 двигатель. В данном случае речь идет о любых моделях этого авто — как с 406 мотором, так и о 5-местных Газелях. Принцип функционирования СЗ кроется в накоплении и дальнейшем преобразовании низковольтного напряжения в высоковольтное с помощью катушки после того. После преобразования катушка осуществляет передачу и распределение высоковольтного напряжения на свечи системы. Сами свечи используются для образования искры, которая, в свою очередь, необходима для возгорания топливовоздушной смеси в цилиндрах.

Основные этапы работы СЗ:

• накопление низковольтного заряда;
• преобразование его в высоковольтный;
• распределение импульса по соответствующим свечам в определенном порядке;
• создание искры на электродах свечей;
• возгорание горючей смеси.

Распиновка контактов замка зажигания Газели

Порядок зажигания

Схема подключения цилиндров на Газели, то есть сам порядок их активации, для двигателя 406 следующая:

• сначала смесь воспламеняется в первом цилиндре;
• затем икра подается на третий;
• после этого — на четвертый цилиндр;
• последним в работу вступает второй цилиндр.

Основные элементы СЗ

Вкратце об основных компонентах СЗ:

• модуль зажигания, включающий в себя несколько катушек;
• коммутаторное устройство;
• распределительный механизм;
• свечи;
• свечные наконечники;
• элементы соединения свечей с катушкой — высоковольтные кабеля.

Замена проводки на автомобиле Газель

Причины, вызывающие необходимость замены электрической проводки по схеме в автомобилях Газель, заключаются не только в связи с переборкой силового агрегата, но и:

1. Вследствие естественного износа проводов;
2. Расслоения изоляции из-за естественного старения;
3. Механических повреждений (перегибы, задиры);
4. Коротких замыканий в той или иной электроцепи;
5. Окисления контактов и разъемов.

Дополнительные материалы для замены

Помимо покупки новой электропроводки, соответствующие используемому мотору, также подлежат замене:

1. Высоковольтные провода;
2. Электронный коммутатор (в поздних версиях моторов серии ЗМЗ-402);
3. Катушка зажигания;
4. Реле уровня заряда АКБ;
5. Контактная группа блока предохранителей;
6. Замок зажигания.

Места, требующие монтажных работ

Укладка жгута проводов не является сложным делом, тем более, что места их закрепления на раме предусмотрены изначально (желоба, технологические отверстия и т.п.).

Салон Газели с разобранной приборной панелью

Однако, по сложности, работы по замене подразделяются на зоны ответственности:

1. Подкапотное пространство;
2. Салон автомобиля;
3. Задняя часть кузова.

Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке. Более сложными являются салон и подкапотное пространство.

Каким образом работает система зажигания

Система у моделей с 402 мотором функционирует аналогично тем системам, которые установлены на машинах с 406 двигателем или в пятиместном транспорте. Основные задачи, выполняемые установкой, базируются на аккумуляции и последующей трансформации напряжения из низковольтного в высоковольтное. Для этого используются катушки.

Преобразованное от катушки напряжение отправляется к вкрученным в блок свечам. Между свечными электродами формируется искра, от которой происходит воспламенение горючей смеси. Главными этапами для системы зажигания Газели являются:

• формирование достаточного заряда с низким вольтажом;
• поднятие заряда до высоких значений;
• перераспределение импульса между свечами в заданной производителем последовательности;
• искрообразование на кончиках свечных электродов;
• своевременное воспламенение топливовоздушной смеси.

Детонации

Детонация представляет собой несанкционированное возгорание топливовоздушной смеси в цилиндрах силового агрегата. Если мотор долгое время работает в таком режиме, это может привести к большим вибрациям, а также высоким нагрузкам на компоненты ДВС. В конечном итоге это способствует более ускоренному износу частей мотора, в частности, речь идет о поршнях агрегата, прокладке ГБЦ, кольцах и т.д. Моторный датчик детонации монтируется с правой части БЦ, сам по себе — это пьезоэлектрический регулятор.

Основными составными частями устройства считаются кварцевый пьезовый компонент, а также инерционная масса. Когда ДВС работает, многие его компоненты вибрируют. Из-за детонации в системе образуются более высокие вибрации, в результате чего в силовом агрегате резко возрастают амплитуды напряжения электрических импульсов. Сами же импульсы передаются на ЭБУ.

В соответствии с полученными сигналами от контроллера, ЭБУ осуществляется корректировку угла опережения зажигания до того момента, пока детонация не прекратится. Если ломается сам элемент или одна из электроцепей, ЭБУ сообщит об этом автовладельцу посредством светового индикатора на приборной панели.

Проверка состояния свечей: цвет расскажет обо всем

Чтобы эта деталь не сыграла с водителем злую шутку, необходимо регулярно осматривать состояние. Так, цвет цоколя поможет выявить неисправности в работе двигателя. Если зажигание в автомобиле установлено верно, а двигатель эксплуатировался на качественном бензине, цвет цоколя будет светло-коричневым.

Если он черный, то могут наблюдаться пропуски искры из-за некоторых проблем в проводке или системе зажигания. Но еще это может свидетельствовать о проблемах в системе питания. Если наблюдается оранжевый пояс на изоляционном элементе, то деталь потеряла свою герметичность, поэтому требуется немедленная замена.
