Основные неисправности задних фонарей и способы их устранения

Как быть

А вот начинается по-настоящему «самое интересное». На вопросы «Как быть?» и «Что со всем этим делать?» любой продавец автомобилей даст одинаковый ответ – менять весь модуль. Все дело в том, что ремонтный регламент современных авто с неразборной светодиодной оптикой в принципе не предусматривает какого-либо вскрытия и ремонта осветительной техники. В итоге и получается, что за каждый элемент одной только задней оптики нужно будет отвалить 10-20 тысяч рублей. В большинстве авто таких элементов 4 только сзади.

Все это А – не дешево, Б – не решает проблемы. Новая деталь также может сломаться (и сломается). Таким образом, лучшим вариантом будет обращение за помощью в специальные компании, которые специализируются на ремонте отдельных элементов. Подобные операции проводят даже отдельные умельцы. Некоторые особенно «рукастые» автомобилисты умудряются освоить ремонт светодиодов самостоятельно!

Все дело в том, что сама сложная и нервная часть ремонта – это вовсе не выписывание пируэтов паяльником. Это аккуратная разборка и последующая сборка фонаря с сохранением герметичности. Если у самого подобных талантов нет, так же, как и нет проверенного и надежного «братухи Гриши из соседнего гаража с паяльником и прямыми руками», стоит приготовить 2-4 тысячи рублей на оплату услуг частника.

Напоследок остается только сказать, что несмотря на все минусы, светодиодная оптика прочно вошла в автомобильную промышленность. Совершенно ясно, что в ближайшие годы данная технология будет и дальше оттачиваться, становясь все более совершенной и надежной. То, что происходит сейчас – это болезнь роста, через которую проходит каждая инновация и не только в области автомобилей.

В продолжение темы можно почитать про 6 деревянных автомобилей, каждый из которых – уникальное произведение искусства.

Источник

Не работает задний ход ваз 2114

• С помощью домкрата поставьте машину на подпорки;
• Найдите датчик, который располагается на картере коробки передач;
• Включите заднюю передачу;
• Между клеммами 1-3 и 2-4 должна присутствовать проводимость;
• Аналогично проверьте проводимость при нейтральной передаче;
• Включая коробку в другие положения, проводимости быть не должно;
• Если же проверка регулятора показывает обратное, придется поменять ДЗХ.

Не работают стопы ВАЗ 2114 (2113) Если указанные действия не ознаменовались результатом, тогда продолжением поиска неисправности будет исследование подводящей кабельной сети на предмет обрыва. В числе приоритетных мест для повышенного внимания состоят участки изгибов проводки.

1. Перегорела лампа стоп-сигнала в заднем фонаре.

Чаще всего перегорает всего одна лампа, но бывает, что и две.

Лампа стоп-сигнала (стопа) в заднем фонаре автомобиля ВАЗ 2114 (2113)

В таком случае придется заменить лампу новой или заведомо исправной. Для стоп-сигнала применяется лампа P21W. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре. Их можно использовать для проверки лампы стопа путем замены.

2. Окислились контакты в патроне лампы стопа.

При этом возникает «обрыв» в электрической цепи лампы. Чаще всего, в таком случае, не будет работать один стоп-сигнал, а другой будет гореть.

Патрон и контакты лампы стоп-сигнала в заднем фонаре ВАЗ 2114, 2113

Автошторки ТРОКОТ на магнитах — альтернатива тонировке

• Магнитные крепления позволяют быстро установить и снять экраны
• Отличный обзор по зеркалам
• Без вреда для обшивки двери
• Защита частной жизни

Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.

Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.

3. Неисправна колодка проводов на задний фонарь (фишка).

Либо ненадежно закреплена, либо окислились контакты. В любом случае в электрической цепи будет «обрыв».

Необходимо несколько раз снять-надеть колодку на выводы платы заднего фонаря для восстановления окислившегося или ненадежного контакта. В последствии можно зачистить выводы на плате и наконечники проводов в соединительной колодке.

4. Сгорел предохранитель в монтажном блоке.

Если предохранитель сгорел, не будут гореть обе лампы стоп сигналов в задних фонарях.

Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 (2113) защищает предохранитель F3 (7,5А) в монтажном блоке предохранителей и реле. Проверьте целостность предохранителя. В случае неисправности замените новым. Если предохранитель опять сгорел, следует искать короткое замыкание в цепи. По схеме подключения показанной ниже.

5. Осыпалась дорожка в плате заднего фонаря.

Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.

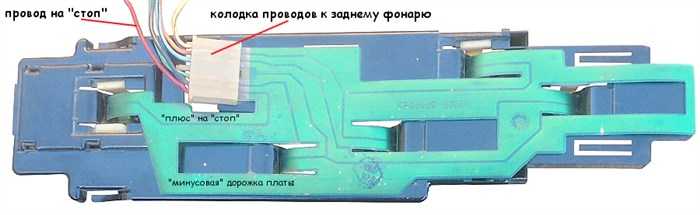

Дорожки платы заднего фонаря на стоп-сигнал

Необходимо снять плату заднего фонаря, где не горит стоп и осмотреть ее на предмет повреждения дорожек. Если визуально обнаружить место повреждения не удается следует «прозвонить» дорожки мультиметром или контрольной лампой. К поврежденной дорожке припаивается проводок и плата продолжает функционировать дальше. Подробности в статье «Проверка платы заднего фонаря».

Причины отказа, связанные с датчиками инжектора.

Датчик коленчатого вала (датчик коленвала).

При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.

Датчик коленчатого вала

Датчик положения распредвала.

Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.

Датчик положения распредвала

Датчик температуры охлаждающей жидкости ДТОЖ.

Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.

Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.

Датчик температуры охлаждающей жидкости ДТОЖ

Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй – на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.

Датчик кислорода (лямбда зонд).

При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора – Check Engin.

Датчик кислорода (лямбда зонд)

Датчик массового расхода воздуха – ДМРВ.

Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.

Датчик массового расхода воздуха – ДМРВ

Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха – одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.

Датчик положения дроссельной заслонки – ДПДЗ.

Если автомобиль “не отзывчив” на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.

Датчик положения дроссельной заслонки – ДПДЗ

Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог – залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.

Способы замены предохранителей на автомобиле Ауди 100 С4 своими руками

В любом современном транспортном средстве все электрические потребители рассчитаны на определенное напряжение, под которое рассчитана проводка и электрооборудование.

Однако иногда может случиться так, что будет повреждена изоляция проводки или же выйдет из строя непосредственно сам электроприбор и как следствие короткое замыкание и скачок напряжения. В результате по проводке может пойти ток, который существенно превышает допустимую норму. Если повезет, то оплавится проводка, а если нет, то может загореться автомобиль.

Для того чтобы это не произошло все транспортные средства в том числе и Ауди 100 С4 обеспечены защитой проводки при помощи специальных предохранителей. Рассчитаны они на предельно допустимое напряжение потребителей, в случае превышения которого, защитный элемент просто перегорит, при этом обесточится проблемный участок в электроцепи.

Где находится?

В автомобиле Ауди 100 С4 в 45 кузове блоки с предохранителями для удобства контроля и замены находятся в двух достаточно доступных местах. Первый с левой стороны приборной панели и второй в подкапотном пространстве под крышкой.

Блок в подкапотном пространстве

Некоторые модификации 100 С4, располагают добавочным оборудованием, защищенным термопредохранителями, которые ставятся под капотом слева. Эти элементы отличаются возможностью самовосстановления. В случае перегрузки, этот элемент производит разрыв цепи. Спустя определенное время, после того, когда он остынет, цепь будет восстановлена.

Схема расположения

Схема расположения электропредохранителей в салонном блоке Ауди 100

Запрос вернул пустой результат.

Схема расположения электропредохранителей в подкапотном блоке Ауди 100

Запрос вернул пустой результат.

Подготовка

Так работает электопредохранитель-индикатор.

Если у вас перестал работать какой-нибудь электроприбор, то в большинстве случаев виновником является предохранитель. Перебирать все предохраняющие элементы очень неудобно, поэтому нужно воспользоваться схемой.

Она достаточно проста и разобраться в ней сможет даже начинающий автолюбитель. Слева пишется номер предохранителя, далее на какую силу тока он рассчитан и в последнем столбце указано оборудование, за которое он отвечает.

Цвет предохранителя зависит от его номинала:

• красного – 10 ампер;
• синего – 15 ампер;
• желтого – 20 ампер;
• белого – 25 ампер;
• зеленого – 30 ампер.

Процесс снятия и замены

Замена в любом из блоков Ауди 100 С4 проходит практически одинаково. Поэтому опишем процесс замены на блоке, находящемся с левой стороны приборной панели.

1. Первым делом снимаете крышку.

   Блок с левой стороны приборной панели

2. Далее в схеме-расшифровке салонного или подкапотного блока, ищите под каким номером находится отказавший потребитель.
3. Находите его в панели.
4. При помощи находящегося в одном из блоков пинцета извлекаете его.
5. Внимательно рассматриваете его. В случае если он перегорел, то это заметно сразу.

   Перегоревший и целый элементы

6. Находите аналогичный по цвету и маркировке.
7. При помощи пинцета устанавливаете на место.
8. Включаете электроприбор. Если все в порядке и он функционирует нормально, то можно считать, что работа завершена и закрываем крышку блока. Если нет или предохранитель перегорает снова, но уже нужно осмотреть цепь и сам потребитель.

Рекомендации по эксплуатации

1. Электропредохранители нужно ставить, строго соблюдая их номинал. Если после установки предохранителя он опять перегорает, то причина заключается в неисправном оборудовании, или же в проводке.
2. Не применяйте вместо предохранителей какие-либо металлические предметы — это может нанести вред и цепи и оборудованию, а в худшем случае может привести к возникновению пожара.
3. Всегда возите с собой для возможной замены запасные предохранители разного номинала.

   Возможно, поломка произойдет на дороге и тогда этот резерв может хорошо выручить.

Извините, в настоящее время нет доступных опросов.

Видео «Как правильно производить замену»

В этом видео на примере автомобиля Шкода показано как должна производится работа по опрелению перегоревшего электропредохранителя и как его заменить. На автомобиле Ауди работы проходят аналогично.

Способы проверки катушки зажигания

Визуальный осмотр

Вышедшую из строя катушку зажигания часто можно определить по внешним признакам в результате простого визуального осмотра и сопоставления с исправной катушкой зажигания. О выходе катушки зажигания из строя могут свидетельствовать повреждения корпуса катушки, следы плавления, исходящий от катушки запах гари. Такие катушки зажигания подлежат замене.

Замена катушек между цилиндрами

Замена катушки зажигания на катушку зажигания с другого цилиндра — самый простой способ проверить ее работоспособность. Когда вы подозреваете, что катушка зажигания на одном цилиндре не работает совсем или дает пропуски зажигания, замените ее на катушку зажигания с другого цилиндра. Если катушка зажигания действительно неисправно проблемы перейдут с одного цилиндра на другой. Если же проблема не переместилась с одного цилиндра на другой, могут быть неисправны свеча зажигания, форсунка, модуль зажигания, разъем катушки или ее провод.

Метод проверки «на искру»

Для проверки катушки зажигания методом «на искру» выполните следующие действия:

Снимите индивидуальную катушку зажигания или свечной наконечник со свечи и и подсоедините к заранее подготовленной заведомо рабочей свече зажигания. Если у вас нет запасной рабочей свечи зажигания, выверните свечу из двигателя с помощью свечного ключа.
Наденьте на свечу индивидуальную катушку зажигания или свечной наконечник
Держите свечу плоскогубцами, так тобы ее основание касалось массы (любой части кузова или поверхности блока цилиндров)
Попросите помощника прокрутить двигатель стартером
При исправной катушке зажигания между электродами свечи должна появится искра

Обратите внимание на цвет искры, нормальная искра имеет ярко-фиолетовый оттенок. Если искры нет совсем, она слабая или имеет желтый цвет, катушка зажигания неисправна.

При проверки катушки зажигания методом на «искру» следует понимать что отсутствие искры между электродами может объяснятся не только неисправностью катушки зажигания, но и другими причинами.

Проверка сопротивления изоляции

Основным методом проверки работоспособности катушки зажигания является измерение сопротивления первичной и вторичной обмоток с помощью мультиметра.

Для измерения катушку лучше демонтировать с автомобиля. Перед началом измерения следует убедиться в исправности мультиметра, для этого нужно замкнуть щупы между собой, на экране должен появиться 0.

Для измерения сопротивления обмоток катушки зажигания нужно знать, где расположены выводы первичной и вторичной обмотки катушки. Найти эту информацию можно в руководстве по ремонту вашего автомобиля или в интернете.

Для измерения сопротивления первичной обмотки катушки зажигания, мультиметр переводят на измерение в пределах до 200 Ом и подсоединяют щупы мультиметра в выводам первичной обмотки (обычно это выводы 1 и 3). Полярность подключения при измерении сопротивления первичной обмотки значения не имеет. Сопротивление первичной обмотки должно находится в пределах 0,5…3,5 Ом.

Для измерения сопротивления вторичной обмотки катушки зажигания, мультиметр переводят на измерение в пределах до 200 кОм и подсоединяют щупы мультиметра в выводам вторичной обмотки (обычно это вывод 2 и вывод высокого напряжения идущий на свечу). При измерении сопротивления вторичной обмотки катушки зажигания следует учитывать полярность: черный щуп мультиметра к выводу 2, красный щуп мультиметра к высоковольтному выводу на свечу. В зависимости от конструкции катушки сопротивление вторичной обмотки должно находится в пределах 3…19 кОм или 300…400 кОм.

Сопротивление вторичной обмотки катушки зажигания сильно зависит от температуры катушки, горячая катушка имеет меньшее сопротивление, по мере остывания катушки ее сопротивление растет.

Нулевое сопротивление обмотки или сопротивление обмотки меньше нормального свидетельствует о повреждении изоляции и о коротком замыкании между витками. Значение сопротивления обмотки больше нормального свидетельствует об отсутствии нормального контакта или об обрыве провода в обмотке.

Для проверки лучше прозвонить все катушки зажигания и сравнить значение сопротивления у разных катушек. Если все катушки одного производителя и сопротивление обмоток одной из катушек сильно отличается от остальных, проблема скорее всего в ней.

Место выключателя в схеме включения света

На автомобилях с МКПП напряжение к лампам при движении задним ходом подается через концевик (так называемая лягушка), который вкручивается непосредственно в корпус коробки передач. При включении реверсной передачи внутри КПП происходит нажатие на кнопку выключателя. Контакты внутри «лягушки» перемыкаются, ток начинает протекать к лампам.

На принципиальной схеме включения фонарей заднего хода мы можем увидеть, что на ВАЗ 1118 «Калина» ток от АКБ через замок зажигания (№2) подается к предохранителю F1. Проходя через плавкую ставку, защищающую цепь включения, «+» идет к концевику (№10). Контакты находятся в нормально разомкнутом состоянии и замыкаются только при включении реверсной передачи. Таким образом, ток начинает протекать к лампочкам. Второй контакт ламп соединен с «–» АКБ через общий контакт «массы» фонарей.

На автомобилях с АКПП роль концевого выключателя лежит на датчике положения селектора. Информация об изменении расположения ручки КПП передается к ЭБУ двигателя, блоку управления светом.

https://youtube.com/watch?v=GO4d1_Qgb_g

Как проверить «лягушку»

1. Снимите фишку выключателя фонарей.
2. Включите зажигание.
3. Небольшим отрезком провода замкните между собой контакты разъема датчика включения реверсной передачи.

Если фонари заднего хода горят, значит, проблема именно в «лягушке». Некоторые водители разбирают выключатели, зачищают контакты, после чего устройство продолжает исправно работать. О целесообразности таких мер судить вам. Но учитывайте, что на многих авто (в том числе и моделях ВАЗ) концевой выключатель расположен ниже уровня масла в коробке передач. Мы рекомендуем просто заменить датчик включения. Для минимальной потери масла поддомкратьте авто со стороны установки концевика.

На некоторых автомобилях фонари заднего хода не горят по причине неполного включения концевика. Решить проблему можно установкой более тонкой шайбы под «лягушку». Чтобы убедиться, что выключатель рабочий, проверьте мультиметром в режим омметра, замыкаются ли контакты при нажатии на кнопку.

Проверка цепи

Суть диагностика причины, из-за которой не работают лампочки заднего хода, сводится к выявлению участка цепи, на котором пропадает напряжение. Для этого можно воспользоваться обычной контрольной лампочкой. Проверка целостности цепи осуществляется омметром, поэтому вам необходимо знать, как пользоваться мультиметром.

Начать проверку можно непосредственно с разъема концевого выключателя. Включите зажигание. Один контакт контрольной лампочки подключите к металлической неокрашенной детали, контактирующей с кузовом, а второй – к «+» разъема.

• Если питание приходит, проверьте датчик заднего хода.
• Если после установки «перемычки» в разъем лампочки не горят, значит, проблема в участке цепи провода, идущего от разъема к фонарям. Прозвоните провод до момента, где он делится на лампочки с левой и правой стороны. Скорее всего, причина именно в обрыве.

Чтобы найти распиновку разъемов, контактов фонарей, цвета проводов, обязательно изучите электросхему вашей модели и комплектации автомобиля.

Лампы горят постоянно

Если на вашем автомобиле лампочки горят постоянно или зажигаются вне зависимости от включения реверсной передачи, причина будет среди следующих поломок:

• закорачивание «+», идущего к датчику включения задней передачи, и провода лампочек от выключателя;
• провод, идущий от разъема к фонарям, коротит на «+» (случается, если перетираются провода в жгуте);
• датчик завис в замкнутом состоянии.

Автор Тема: ПОСТОЯННО ГОРЯТ ФОНАРИ ЗАДНЕГО ХОДА. (Прочитано 4954 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Фонари заднего хода, как правило, не являются законным требованием, но они полезны. Они служат для двух основных целей – для предупреждения других участников движения о том, что вы собираетесь ехать назад, и для освещения, если вы двигаетесь задним ходом в темное время суток. Схема представляет собой простой механизм, состоящий из одного или двух задних фонарей, что включаются в работу с помощью переключателя. Так что если что-нибудь пойдет не так, и вы обнаружите, что не горят фонари заднего хода, то выявить причину поломки будет достаточно просто.

На большинстве автомобилей выключатель установлен на коробке передач, и она работает автоматически при включении заднего хода. Если вы или предыдущий владелец автомобиля внес свои коррективы, добавив огни собственноручно, загораться фонари заднего хода могут и вручную. В таком случае выключатель чаще всего устанавливают на приборную панель, поближе к водителю.

Расположение

Расположение выключателя или лягушки во многом зависит не от марки и модели автомобиля, а от коробки передач, которой оснащается транспортное средство.

Если это механическая трансмиссия, тогда выключатель будет устанавливаться непосредственно на корпус КПП. Когда включается задняя передача, кнопка выключателя зажимается, перемыкаются контакты лягушки, и ток следует на задние фонари.

Что же касается автоматических коробок, то тут вместо стандартного концевика (лягушки) используется датчик положения селектора. В зависимости от изменения положения ручки коробки-автомат, передается соответствующий сигнал к блоку управления силовым агрегатом, а тот передает его на блок, управляющий светом.

Проверка катушки мультиметром

Мультиметр представляет собой универсальное устройство для определения различным характеристик электричества. Такой аппарат имеет достаточно широкое распространение и находится в свободной продаже.

Далее будет приведен подробный ответ на вопрос: как проверить катушку зажигания мультиметром. Для этого необходимо выполнить следующие действия:

Сначала нужно отключить на аккумуляторной батарее автомобиля «минус», немного открутить кронштейны, отключить проводку катушки и очистить ее корпус. На этом этапе также необходимо провести визуальную проверку катушки. Если на ее корпусе были обнаружены трещины или другие серьезные повреждения, то необходимо провести полную замену катушки зажигания

В этом случае важно помнить, что новую катушку необходимо выбирать в строгом соответствии с техническими характеристиками: сопротивление обмотки, индуктивность и ток первичной обмотки, энергия и длительность искры.
Далее проверяется сопротивление первичной обмотки. Для этого щупы мультиметра нужно присоединить к плюсовому и минусовому выводам катушки, а тестер настроить на измерение сопротивления

Катушки разных автомобилей обладают разными значениями сопротивления, и узнать эту величину можно в инструкции к автомобилю. Однако все катушки зажигания имеют сопротивление в диапазоне 0,4-2 ома. Если мультиметр при замере сопротивления показал величину, которая входит в данный диапазон, это будет означать, что катушка исправна. Если на дисплее отображается значение 0 Ом, данные показания будут означать что произошло короткое замыкание в обмотке, а при значении бесконечность – произошел обрыв электрической цепи. Также для того чтобы проверить целостность кабелей катушки, ее можно прозвонить.
После проверки сопротивления первичной обмотки необходимо выполнить аналогичную проверку для вторичной обмотки. Для этого щупы мультиметра присоединяются к плюсовому контакту и к проводу высокого напряжения. В случае если катушка обладает пластинчатым сердечником, величина сопротивления будет находиться в диапазоне от 6 до 8 кОм. Для остальных типов катушек зажигания данная характеристика может превышать 15 кОм.
После определения сопротивления обеих обмоток полученные показания необходимо сравнить со стандартными для проверяемой катушки значениями.

Проверка сдвоенной катушки является более сложной задачей, поскольку первичная обмотка в подобных катушках подключается к разъему

Схема сдвоенной катушки отличается от обыкновенной и ее знание важно при проверке первичной обмотки. Вторичная обмотка без особых проблем будет прозваниваться, для этого мультиметр нужно присоединить к двум высоковольтным выводам

Любая катушка зажигания относиться к сверхточным и сверхчувствительным устройствам и любое отклонение фактических показаний от нормы может привести к серьезным неисправностям автомобиля при ее дальнейшей эксплуатации. Также катушка индуктивности является тем устройством, которое не подлежит ремонту и при неисправности ее необходимо менять.

🚗 Какова роль ABS?

L ‘АБС (Антиблокировочная система) – устройство, позволяющее регулировать давление Roues с помощью гидравлического блока. Его работа в основном обеспечивается наличием расчета электронным и несколькими датчиками, в частности на колесах : это датчики колеса. Компьютер управляет исполнительными механизмами и сигнальной лампой ABS в случае возникновения проблемы.

Таким образом, ABS гарантирует водителю контроль над своим автомобилем в любой ситуации. Без него траекторию автомобиля больше нельзя будет контролировать, когда идет дождь или снег, и колеса будут блокироваться, увеличивая тормозной путь автомобиля.

Став обязательным в соответствии с европейскими правилами, этот инструмент присутствует во всех автомобилях, построенных после 2004

ABS стала важной системой, гарантирующей контролируемое торможение особенно при резком и экстренном торможении. Это также играет ключевую роль в обеспечении комфорта водителя и его пассажиров

Что делать, если горит лампочка

Если вы увидели, что лампочка проверки двигателя горит не так, как должна (не тухнет после пуска двигателя или горит при движении), тогда стоит остановиться на диагностику машины. Можно это сделать и не сразу, но обязательно. Помните, если она загорается, это причина или отправиться на СТО для диагностики, или же проверить двигатель на наличие неисправностей.

Первое, что можно сделать при загорании лампочки – это остановиться и послушать, как работает двигатель: не троит ли, нет ли посторонних шумов или стука. Если вы услышите посторонние звуки, то они указывают на причину поломки опытному водителю. Если же причина поломки вам непонятна, прямая дорога – в ближайшее СТО.

Если причиной загорания лампочки будет некачественное топливо (это можно определить после диагностики, после исключения остальных причин), тогда мастера сервиса вам скажут, что стоит поменять тип заливаемого в машину топлива или место, где вы привыкли заправляться.

Также проводят визуальный осмотр двигателя на наличие трещин, неровностей, протечки. Если вы сами обнаружите поломку, тогда согласно причине проводится и ремонт.

• Датчик кислорода. Стоит заменить самостоятельно, следуя инструкции по эксплуатации автомобиля той или иной марки. Если вовремя не сделать замену, то возникнет перерасход топлива и может сломаться катализатор, замена которого будет намного дороже.
• Негерметичность топливного бака – это причина попадания воздуха вовнутрь, а значит, перерасход. Стоит или заменить крышку или добиться герметичности посредством прокладок.
• Свечи. Это основной элемент, который гарантирует загорание топливной смеси. Если она работают неправильно, тогда и автомобиль откажется работать вовсе. Заменить свечи не составить особого труда, если вы уже опытный водитель. Менять можно либо только ту свечу, которая уже отработала свое, либо все сразу, чтобы уже наверняка избежать неполадок в работе автомобиля. В магазине стоит купить комплект свечей именно для вашей машины. Если нет уверенности в том, что купите правильный вариант и сможете поменять, тогда отправляйтесь на СТО, там и детали нужные уже есть и специалисты смогут произвести замену быстро и доступно. В вопросе со свечами, стоит помнить, что машины старого образца требуют замены каждые 20 000 км, а если машина новая, то на одних и тех свечах она может проехать до 150 000 км. Если менять свечи вовремя согласно требованиям технической эксплуатации вашей машины, тогда можно избежать поломки катализатора и улучшить работу двигателя.
• Замена датчика массового расхода воздуха. Данная деталь регулирует количество воздуха, который необходим для быстрого воспламенения. Когда он неисправен, то это перерасход топлива, повышенное количество углекислого газа в выхлопе, слабый разгон, снижение мощности двигателя. Чаще всего поломка связана с неправильно установленным воздушным фильтром или время работы фильтра уже истекло. Когда дело доходит до смены датчика, то расходы связаны с ценой самого датчика, а вот услуга замены в сервисе не так дорога, потому что не требует больших затрат времени и проста по технологии. Регулярная замена фильтра – гарантия долговечной работы датчика.

Нюансы в работе лампочки «Check engine»

Лампочка проверки двигателя на панели приборов появилась в начале 90-х. но тогда работа датчика была направлена только на контроль работы карбюратора. То есть, лампочка загоралась, когда:

• Было засорение;
• Неправильно была приготовлена горючая смесь для работы двигателя и др.

Сегодня же работа лампочки значительно шире. Карбюраторов в автомобилях нового образца уже нет. Вместо него установлены инжекторы. Именно в связи с этой новинкой в автомобиле лампочка показывает не только неправильную смесь. Благодаря ей, водитель узнает о:

• Перебои в работе;
• Проблемы при зажигании;
• Плохое переключение передач и многое другое.

Принцип работы

Понять схему работы ДЗХ не сложно. Он располагается в коробке передач, на конце используется переключатель. При движении селектора КПП во время переключения скоростей, переключатель то прижимается, то отжимается, в зависимости от включенной передачи.

Если датчик перестает работать, то фара, которая показывает начало движения назад либо перестает включаться, либо начинает работать некорректно. Причины неисправности ДЗХ могут быть разные:

• Перегорели либо сломались лампы;
• Сгорел предохранитель;
• Нарушение контакта блока;
• Окисление контактов.

https://youtube.com/watch?v=Am2aiyRuEHQ

Что это означает

После того, как владелец авто включил зажигание, повернув ключи, начинается проверка бортовым компьютером всех систем и датчиков автомобиля, лампочки не на долго вспыхивают и затем гаснут, после проверки. С индикатором батареи АКБ то же самое, если индикатор загорается, значит у вас возникла проблема с аккумулятором.

Аккумулятор (он же в сокращении АКБ) нужен для запуска двигателя. Питание от него идет к системе зажигания и к стартеру при запуске мотора. После того, как мотор уже завелся, питание начинает поступать от генератора, и даже если снять аккумуляторные клеммы, мотор уже не заглохнет. Аккумулятор отдает заряд при запуске, а потом потихоньку подзаряжается от генератора.

Не каждый водитель об этом знает, а почему? Потому что в ПДД, которые он сдавал, для получения прав по устройство автомобилей ничего не сказано. Из тех кто эти права получил, только каждый сотый хоть немного разбирается в устройстве, а досконально знает все узлы и агрегаты не каждый пятисотый получивший права. Поэтому те кто рассказывают, что это вы и так знаете, сами не разбираются в устройстве.

Генератор выдает напряжение, колеблющееся в узком допустимом диапазоне от 13,5  до 14,5 Вольт, чтобы нормально работала вся электрическая схема автомобиля. Препятствует росту напряжения  в сети реле-регулятор, это реле снижает напряжение до необходимой величины, вне зависимости от скорости машины и оборотов мотора.

Когда напряжение от генератора выходит за эти пределы и загорается лампочка красного цвета на приборной панели. Если не обратить внимания на этот сигнал, у вас сядет аккумулятор, и тогда вы точно не сможете завести мотор. В повышенном напряжении тоже ничего хорошего нет. Тут и лампочки могут перегореть и предохранители, да и аккумулятору тоже от этого только хуже.

Конструкция кулисы и её назначение на Нива Шевроле

Расположение кулисы.

На техническом языке слово «кулиса» означает тягу привода коробки передач. Это механизм комплексный и предназначен для соединения рычага КПП в салоне и штоком самой коробки передач . В салоне Нива Шевроле располагается кулиса возле рычага КПП, а потому найти её достаточно просто.

Плохо включается задняя передача

На современных отечественных внедорожниках, коим и является Нива Шевроле, ресурс кулисы достаточно большой. Её приходится менять в среднем через 100 000 километров пробега . Но ресурс может быть и большим. Тут всё зависит от аккуратности водителя и условий эксплуатации транспорта.

Если кулиса входит из строя, то водитель заметит такое:

• Невозможно включить первую или заднюю передачу.
• Пятая скорость при включении может пропадать.
• Включается задняя передача, если водитель хочет включить одну из передних.

Этапы регулировки:

После таких действий работу по регулировке кулисы можно считать завершённой. Остаётся только проверить её в действии. Когда такие мероприятия не принесли требуемого результата , то потребуется снять и отремонтировать изделие.

Вылетает задняя передача

Если после регулировки кулисы водитель будет наблюдать и другие неисправности, например :

• проблема с включением задней скорости,
• увеличен ход рычага,
• вылетает задняя скорость,
• скорости включаются шумно и туго,

то тут потребуется замена кулисы.
