Замена замка зажигания на Ладу Приора: видеоинструкция

Замена замка зажигания – достаточно редкая процедура. Однако, как и каждый, на первый взгляд, несложный ремонт заставляет даже опытных специалистов отнестись к данному виду ремонта скрупулезно.

Традиционно замена замка зажигания проводится в случае его повреждения, износа, когда автомобиль просто не заводится, но чаще в случае неисправности электрических цепей автомобиля, стартером которого замок и является. К примеру, поворачивая ключ в одно из положений, мы приводим в готовность не только систему зажигания двигателя, но и иные функции:

• наружное (в том числе габаритное) освещение;
• подсветка приборов;
• ближний и дальний свет фар;
• вентиляторы систем отопления салона, охлаждения двигателя.

Замена ремня ГРМ на Лада Приора 16 клапанов

Отсюда необходимость в постоянной работоспособности данного механизма.

Пошаговый ремонт

Для ремонта данного узла необходимы следующие инструменты:

• зубило;
• плоская отвертка;
• молоток.

В начале ремонта необходимо обесточить электросистему автомобиля – снимаем клеммы с аккумулятора (обычно минусовую клемму).

Рулевая колонка оснащена подрулевыми переключателями, которые в начале ремонта необходимо снять.

Для этого с помощью зубила выкручиваем болты крепления, которыми подрулевые переключатели при помощи скоб соединены с выключателем зажигания. Использовать обычную отвертку не получится – болты имеют срезанные головки.

Кстати, пригодятся и пассатижи. Их можно также использовать после того, как вы провернете болт зубилом хотя бы пару раз.

Снимаем скобы и получаем доступ к замку зажигания. В нем располагается важный элемент защиты вашей Лады Приора – автомобильная противоугонная система АГС-6.

Аккуратно поддевая фиксатор, который удерживает катушку с проводами системы, достаем ее из замка. Затем отсоединяем систему АГС-6 от системы электрообеспечения автомобиля.

Аналогичным способом отсоединяем оставшиеся провода системы зажигания от колодки проводов.

Освободившись от болтов, приступаем к разбору зажигания. Вначале достаем привод и пружину из запорного стержня, затем из корпуса механизма зажигания можно достать цилиндр.

Цилиндр имеет пружину и стопорный шарик, мелкие детали, которые важно не потерять. Как поменять фильтр салона на Лада Приора. Как поменять фильтр салона на Лада Приора

Как поменять фильтр салона на Лада Приора

Исправляем наиболее частые проблемы

Затем приступаем к исправлению проблем в системе проводки. Чаще всего проблемы в системе зажигания связаны именно с окислением или перетиранием проводной группы.

Аккуратно поддеваем (при помощи плоской отвертки) пластмассовые защелки на крышке колодки проводов и открываем ее

Важно запомнить, а лучше отметить расположение там проводов, чтобы при обратной сборке не перепутать. Если вы не профи, то проще всего зафиксировать расположение проводов с помощью фотокамеры на мобильном телефоне. Последовательно разгибаем металлические «усики» и достаем проводку

В ходе данной операции мы сможем очистить контакты и проверить их на целостность

Последовательно разгибаем металлические «усики» и достаем проводку. В ходе данной операции мы сможем очистить контакты и проверить их на целостность.

Переходим непосредственно к механизму зажигания, снимаем расположенные на корпусе системы зажигания провода. Для этого при помощи отвертки отжимаем защелки (они пластмассовые, поэтому разбирать их несложно, но делать это нужно аккуратно) и выводим проводку из корпуса.

В корпусе расположена контактная группа, которая и производит запуск систем автомобиля

Важно проверить ее состояние и возможные неполадки

Часть, на которую нам предстоит обратить особое внимание, – подвижный контакт. Его необходимо разобрать и проверить. Для этого мы отделяем его от статорной контактной группы и разбираем

Разборка осуществляется простым нажимом на данный механизм и его прокручиванием против вращения часовой стрелки

Для этого мы отделяем его от статорной контактной группы и разбираем. Разборка осуществляется простым нажимом на данный механизм и его прокручиванием против вращения часовой стрелки.

В результате отделяется и проверяется контактная пружина, а также имеется возможность для доступа к проверке автомобильной противоугонной системы.

• Замена тормозных колодок на Лада Приора
• Прочищенные и замененные контакты или АПС-6 позволят исправить систему зажигания вашего автомобиля.

Проводим замену на Приоре замка зажигания

Дабы провести ремонт на Лада Приора, вам потребуются такие простые инструменты как:

• Молоток;
• Отвертка плоская;
• •Обыкновенное небольшое зубило.

Пошаговая инструкция по замене замка зажигания:

Перед тем как приступить к процедуре замены, требуется электрическую систему автомашины обесточить. Как правило, для этой цели требуется снять только минусовую клемму с аккумуляторной батареи.
Далее необходимо снять подрулевые переключатели, которые располагаются непосредственно на рулевой колонке. Чтобы снять это вам потребуется помощь зубила, которым выкручиваем болты крепежа. Данными болтами прикреплены подрулевые переключатели и соединены с замком зажигания с помощью специальных скоб. В данном случае отвертка не поможет, ведь болты со срезанными головками. Также могут понадобиться пассатижи, их также можно будет применить, когда повернете болт зубилом хотя бы 2 раза.
Когда вы снимите скобы, то сразу получите доступ к замку зажигания, замена которого и требуется. Также здесь располагается противоугонная система АПС-6, устанавливаемая на LADA Priora. Требуется аккуратно поддеть присутствующий фиксатор, удерживающий провода всей системы, они находятся на специальной катушке, ее и нужно достать из замка. Далее отключить нужно противоугонную систему от электричества.
Также отсоедините все имеющиеся провода от колодки проводов.
Итак, система зажигания рассматриваемого нами автомобиля имеет и другую ступеньку защиты, следовательно, из механизма, отсоединенного от электрической цепи, нужно будет извлечь стержень противоугонного механизма. На помощь в этом деле вам придет отвертка. Открутите болты и приступайте к разборке системы зажигания. Перво-наперво нужно извлечь привод и его пружину, находящуюся в запорном стержне, после чего извлекайте цилиндр

Важно не потерять при извлечении такие мелкие детали как стопорный шарик и пружина.

Используя подготовленную отвертку, аккуратно подденьте защелки, выполненные из прочной пластмассы, которые находятся на крышке колодки проводов и откройте ее

Помните, что нельзя перепутать провода при сборке, поэтому крайне важно запомнить их расположение. Если вы в данном деле новичок, то провода можно сфотографировать, это вам облегчит работу

Поочередно разгибаем металлические фиксаторы и извлекаем проводку

При этом важно проверить на целостность контакты и очистить их при необходимости

На данном этапе можно перейти к механизму зажигания. Снимите провода, находящиеся на корпусе системы зажигания. Опять же с использованием отвертки требуется отжать пластмассовые защелки, после снятия защелок проводку легко можно извлечь из корпуса.

В рассматриваемом нами корпусе присутствует контактная группа, производящая запуск различных автомобильных систем. Обязательно ее проверьте на наличие вероятных неполадок

Повышенное внимание стоит обратить на так называемый подвижный контакт. Его следует непременно разобрать и тщательно проверить

Для этой цели его требуется разобрать после отделения от контактной группы. Сама по себе разборка производится легким нажимом на сам механизм, и прокручиваем его против часовой стрелки. После данной манипуляции отделяется и проверяется контактная пружина, плюс открывается доступ к противоугонной системе авто, ее можно проверить.

Устранение поломок противоугонной системы

Иногда Приора не заводится из-за иммобилайзера – он просто не «видит» ключ. Иммобилайзер– это электронное противоугонное устройство, предотвращающее запуск двигателя без оригинального ключа. Принцип работы механизма схематично показан на фото.

В корпусе оригинального ключа зажигания есть чип-транспондер 3, в котором находится сложный электронный код. Когда водитель вставляет ключ в замок зажигания, иммобилайзер активируется, и электромагнитные волны 2 электромагнитной катушки 1 начинают считывать закодированный шифр. При совпадении кодов в памяти и электронного блока иммобилайзера, и транспондера мотор запускается, в случае ошибки при считывании завести двигатель не удастся.

Противоугонное устройство в случае поломки может стать серьезной проблемой для владельца автомобиля, поскольку местонахождение микроиммобилайзера – реле, обеспечивающего функционирование основных жизненных систем машины,– найти практически невозможно. Механизм может быть замаскирован под предохранитель или контроллер и установлен в самых неожиданных местах, иначе вся система противоугонки теряет смысл. Реанимировать автомобиль в случае выхода из строя иммобилайзера можно, но довольно хлопотно.Если поврежден транспондер, попробуйте применить запасной ключ. Если чип исправен, но система по-прежнему не «видит» ключ, нужно купить другой и перепрошить электронный блок управления.

Система может не реагировать на ключ при повреждении считывающей катушки: в этом случае придется менять замок в сборе с ней. Чтобы не спровоцировать возникновение проблем с иммобилайзером, не следует пытаться заводить двигатель в сильный мороз или если аккумулятор разряжен. Не рекомендуется класть ключи рядом с источниками сильных электромагнитных волн (например, микроволновой печью). Нельзя держать ключи от разных автомобилей в одной связке, снимать клемму аккумуляторной батареи при включенном зажигании.

Все возникающие проблемы, связанные с пуском двигателя, могут быть устранены с помощью описанных инструкций. Автомобиль – сложная механико-электронная система, требующая бережного отношения и следования определенным правилам в процессе эксплуатации. В противном случае неисправность может возникнуть в самый неподходящий момент.

Вернуться к началу

BOTANEG

Вернуться к началу

Alien2112
Вернуться к началу

-makar-

Млять замок новый какой поставил?

простой 10ный или приоровский?

в 10м внутри нет катушки считывания чипа иммо

или с подключением напутал

проводов и разьемов лишних не осталось ?

Вернуться к началу

r9002
Вернуться к началу

-makar-

Так . Давай разложим по полочкам все.

приехала машина – приора. Трабл – не работает замок зажигания.

поехали купили новый -поставили . не заводится.

начали грешить на иммо. По твоим словам выходит что он был активирован.

сняли эбу- прошили – поставили . Иммо опять прописался. Так как вы его физически не отключили от эбу.

иммо (апс6) интегрированн с контроллером электропакета вырубишь контроллер электропакета перестанет работать половина электрики в машине.

теперь ты начинаешь метаться туда сюда качать прошивки и т.д. Но. При каждом подключении эбу у тебя всеравно прописывается иммо. Почему читай выше.

ты опять мечешься и грешиш уже на насос

а трабл начался с замка – перестал считываться ключ вот с ним и разберись сначала. Новый замок один в один совпадает со старым или есть отличия?

Чтобы не задумываться о том, сколько стоит ремонт замка зажигания в сервисном центре, разберите самостоятельный процесс обновления. Если не заводится авто, проконсультируйтесь со специалистом. Мы расскажем об особенностях замка зажигания и процессе его самостоятельной замены.

Как правильно подключить

К стандартному автоприкуривателю подходит треконтактный штекер. Перед тем как заняться установкой дополнительного устройства, необходимо понять, как работает автомобильный прикуриватель и выучить распиновку.

Схема подключения выглядит так.

Вариант монтирования напрямую к аккумулятору

Есть способ подключения непосредственно к автомобильной батарее. Эта схема имеет преимущества. Нужно знать, как подключить прикуриватель напрямую к аккумулятору. Это позволит избежать вмешательств в саму проводку. Работа займет меньше времени, плюсовые провода следует вывести напрямую к аккумулятору, а минусовой провод – прикрепить к автомобильному кузову.

Необходимо подобрать нужные запчасти. Первоначально, это касается проводов. Каждый квадратный миллиметр сечения рассчитан на 5 – 10 ампер тока. Следует брать провод с запасом. Сечения 3 – 5 мм вполне достаточно для передачи необходимого напряжения. В противном случае провода могут обгорать, что приведет к опасности короткого замыкания. Цепь стоит провести через дополнительный предохранитель с номиналом, указанным производителем.

Замена замка зажигания Приора: инструкция для ремонта

Чтобы не задумываться о том, сколько стоит ремонт замка зажигания в сервисном центре, разберите самостоятельный процесс обновления. Если не заводится авто, проконсультируйтесь со специалистом. Мы расскажем об особенностях замка зажигания и процессе его самостоятельной замены.

Что из себя представляет устройство

Замок зажигания представляет собой особое устройство, которое подает постоянный ток на тяговое реле стартера. Такие импульсы идут от аккумулятора и активируются при включенном замке. Без правильной работы устройства автомобиль не будет полноценно функционировать.

Особенности конструкции

В комплектацию механизма входит две основных части. В цилиндр замка помещают ключ зажигания, который приводит авто в рабочий режим и активирует сам замок. Вторая деталь – контактная группа. Она замыкается при определенной последовательности, зависимо от положения ключа в цилиндре.

Почему система может сломаться

Потребность заменить замок может возникнуть при ряде следующих причин:

• износ отдельный деталей. Часто встречаются подгорания или процесс окисления приводов системы;
• неправильные контакты. Нарушение таких схем приводят к сгоранию, окислению и отсутствию рабочих способностей;
• износ цилиндра. Поломка проявляется сложностями при применении ключа;
• потеря ключа от авто. Банальная, но весомая причина для замены.

Решение вопроса о неисправности

Замок зажигания на Приору часто выходит из строя при неправильной эксплуатации. Первый шаг перед заменой устройства – отключение аккумуляторной батареи. Для этого снимают клемму. Также не забывайте снять рулевой кожух и отключить электрические разъемы.

Замок зажигания Приора крепится на болтах на рейку руля. Открутить их отверткой или ключами не получится. Нужно применить молоток или зубило. В противном случае используют электрическую дрель, которая может выкрутить болты.

Замена замка зажигания на Приоре включает проверку напряжения каждого контакта. Этот процесс предотвращает нежелательные поломки с новым замком. Чтобы не перепутать подключение контактной группы, предварительно записывают их «природную» расстановку. Так упрощают работу с заменой и обеспечивают себя подсказкой при завершающем сборе механизма.

Если замена замка зажигания Лада Приора не происходит, то могут возникнуть проблемы с его комплектующими. Замена контактной группы предусматривает следующий процесс:

1. Снимается кожух и вытаскивается замок.
2. Записывается правильная последовательность соединения контактов для повторного подключения.
3. По записанному принципу подключения распределяют новую контактную группу.
4. Помещают замок в изначальное положение, закрывая руль снятым кожухом.

Замена с иммобилайзером

Иммобилайзер используется владельцами авто для блокировки движения. Это особое противоугонное средство, которое устанавливается рядом с замком. Замена замка зажигания с иммобилайзером должна происходить крайне аккуратно, чтобы не повредить обе системы.

Как снять замок зажигания на Приоре без повреждения защитного механизма? Владелец машины должен вытянуть замок без задевания иммобилайзера. Для этого стоит отодвинуть «ненужный механизм», уделив время исключительно замку. Далее ремонт осуществляется по стандартной схеме.

Краткие выводы

Замена замка зажигания потребуется в том случае, если он подвергся неправильной эксплуатации

При работе с деталью авто обращают внимание на наличие иммобилайзера и правильную расстановку контактов. Если учесть данные нюансы, то поменять замок зажигания на Приоре не составит трудностей

Чтобы наглядно изучить вопрос самостоятельного ремонта, просмотрите видео:

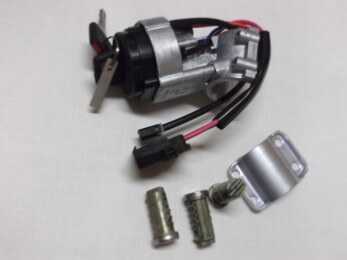

Штатный замок зажигания – артикул, цена, как работает, устройство

Модуль на Приору не работает напрямую с узлами, которые дают старт пуску двигателя. Чтобы он работал исправно нужно подождать несколько секунд перед запуском, пока бензонасос создаст нужное давление. На Приоре, к нему подключены только провода – пути, по которым проходят сообщения от замка зажигания к электронному блоку управления.

ЭБУ автомобиля Приора как раз получает данные о положении ключа и может прокрутить стартер, если эта операция «не заблокирована». По причине поломки, а может включить только зажигание, оставив аккумулятор работать.

После того, как ключ ЭБУ провернулся, он дает команду сразу нескольким деталям. При включении второго положения в течение 5 секунд дайте поработать бензонасосу, чтобы тот подкачал топливо из бака поближе к двигателю.

Когда начинается сам процесс запуска, прокручивается стартер – создаваемое им усилие переходит к коленвалу;

элемент системы зажигания преобразует ток малого напряжения, идущий от АКБ, в высокое, чтобы свечи «зарядились» и дали искру в нужный момент;

Инжектор создает первую партию топливовоздушной смеси, чтобы пустить ее в камеру, где для нее все уже готово – поршни «ходят», свечи искрят.

В самом же модуле все просто – стоит цилиндр с возвратной пружиной внутри, между витками – стопорный шарик, который не позволяет ей свернуться больше нужного, а запорный стержень удерживает конструкцию на месте. Наконец, как усложнение всей системы – «иммобилайзер» — противоугонная система, которую можно поставить самостоятельно. Вот только настраивать ее придется долго.

Обычный комплект с мастер-ключом и несколькими личинками для дверей (с иммобилайзером) стоит от 1 800 – 2 000 рублей, каталожный номер — 2170-3704005. Комплект без мастер-ключа (без иммобилайзера) можно приобрести за 1 200 – 1 400 рублей, артикул -2170-3704006.

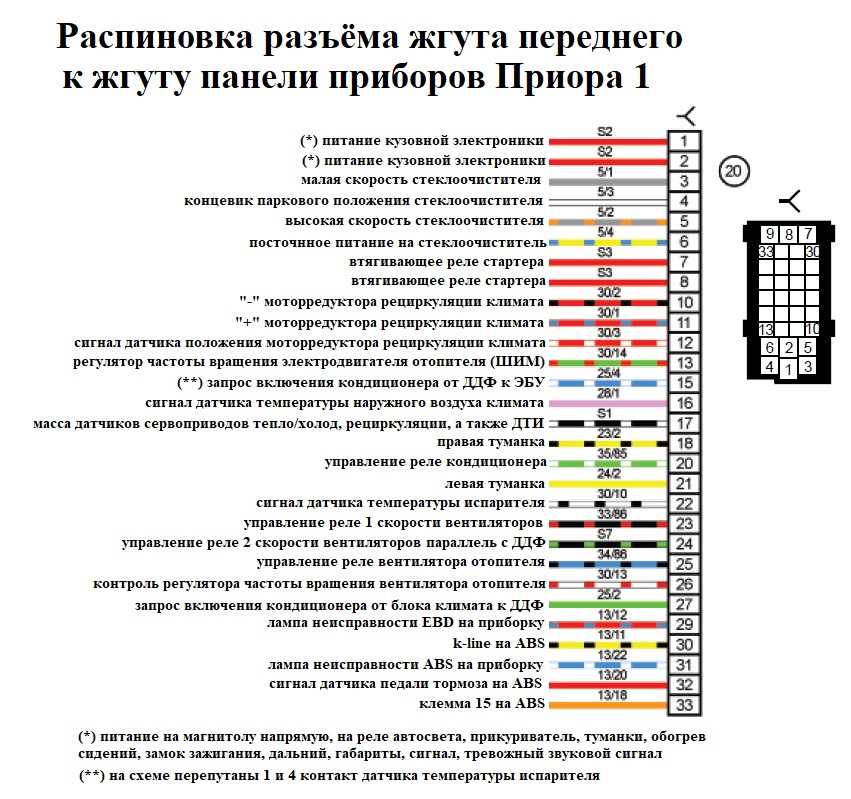

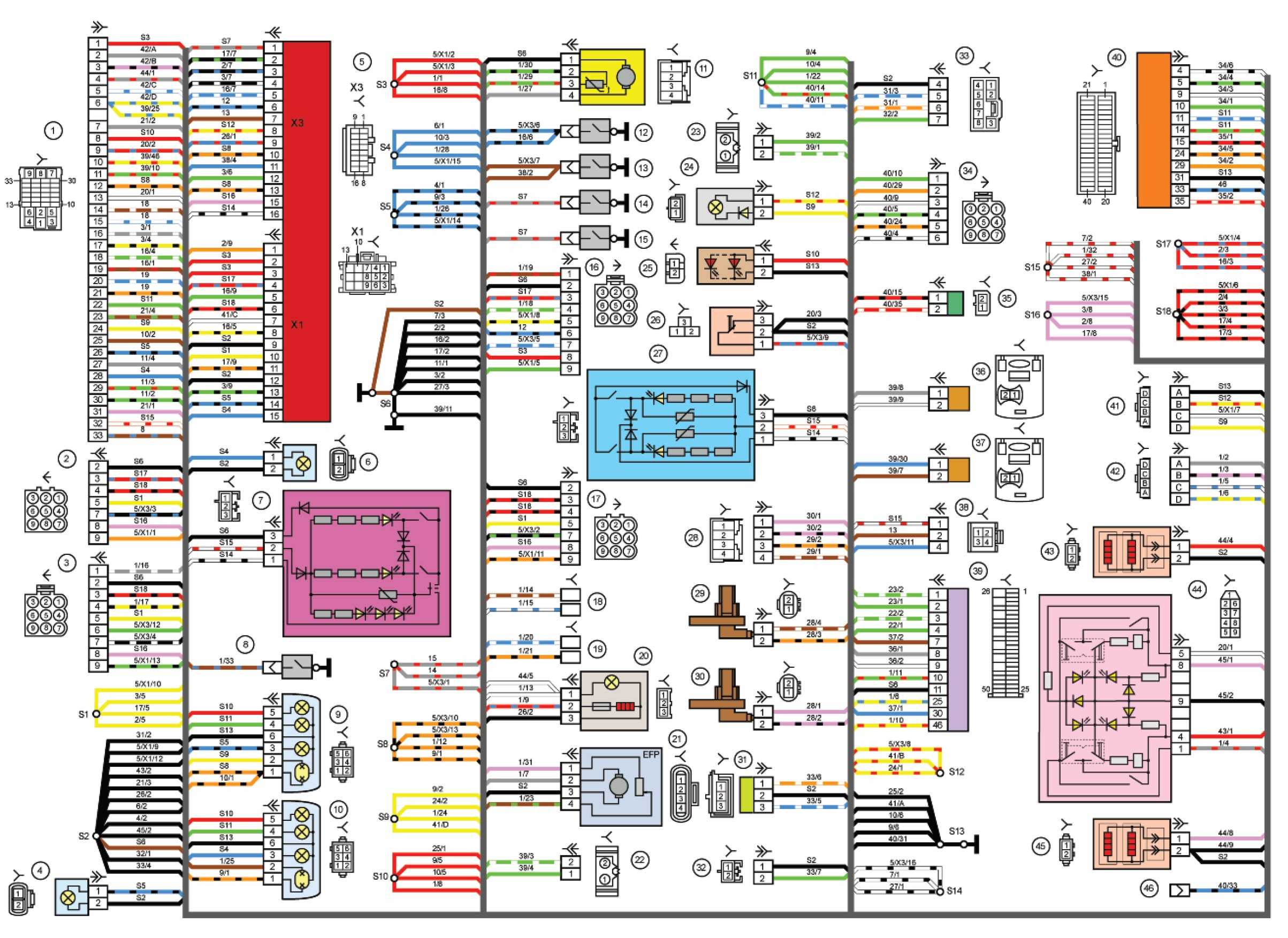

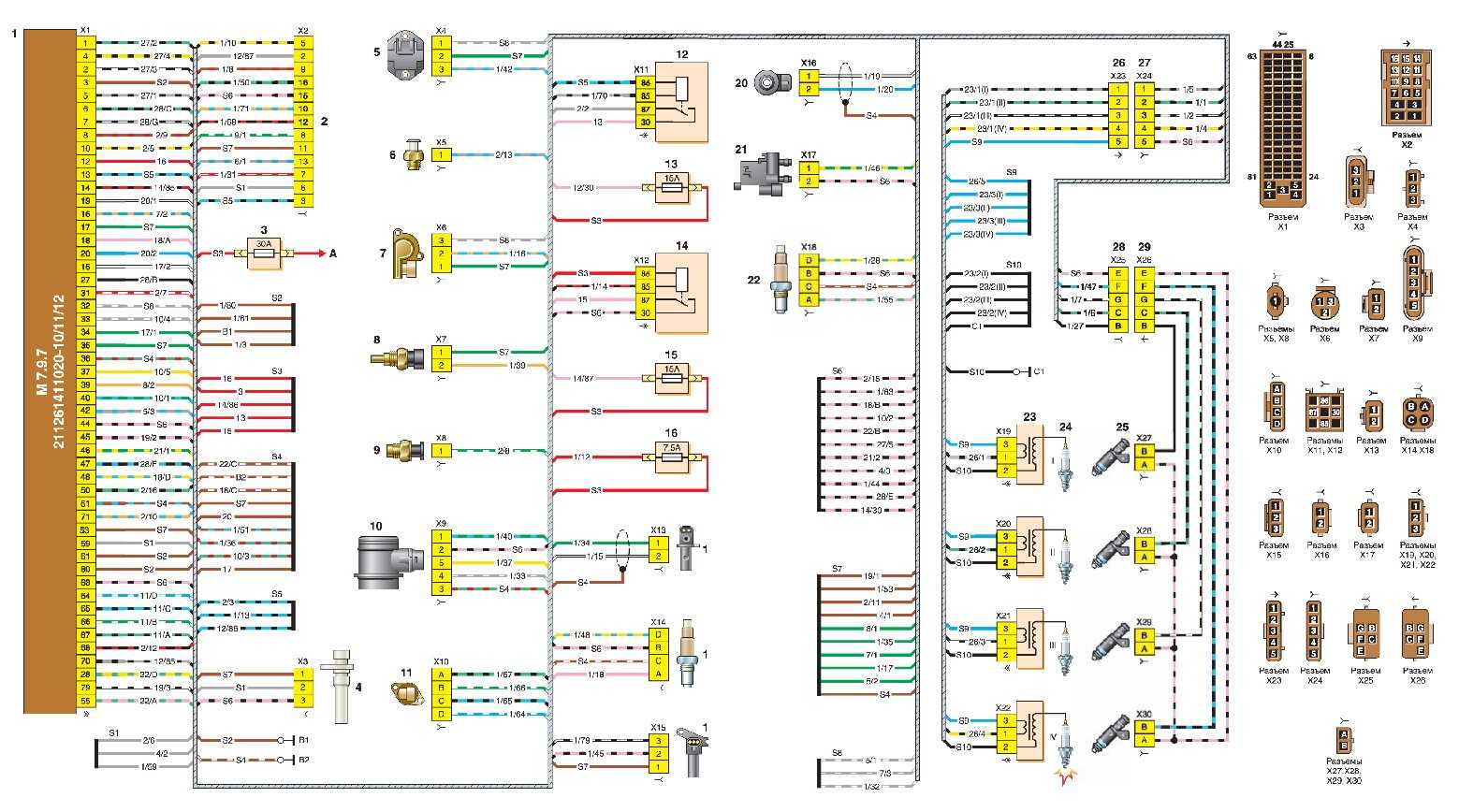

Расшифровка обозначений заднего жгута электропроводки ВАЗ Приора

Задняя часть цепи электропроводки отвечает за осветительные приборы и периферические системы автомобиля. Сюда входят лампы освещения, замки и стеклоподъемники. Распиновка наконечников и клемм выглядит так:

• 1 – ответка приборной панели;
• 2 – питание оборудования для двери за водителем;
• 3/28 – запитка оборудования панели переднего пассажира;
• 4 – обслуживание стеклоподъемников и замков дверей;
• 5-6 поворотники;
• 7 – подсветка внутри салона;
• 8 – размыкатель индикации ручника;
• 9-10 – кормовые габариты;
• 11 – температура внутри машины;
• 12-15 – размыкатели освещения внутреннего пространства машины;
• 16/17 – питание на приборы кормовой правой и передней левой двери соответственно;
• 18/19 – напряжение на задний правый и левый громкоговорители соответственно;
• 20 – силовая жила прикуривателя;
• 21 – ЭБН;
• 22 – контактная группа размыкателя цепи освещения грузового отсека;
• 23 – подогрев заднего ветрового стекла;
• 24 – лампа освещения багажного отсека;
• 25 – дополнительный стоп;
• 26 – силовая магистраль на электрический запор крышки багажного отделения;
• 27 – питание на подсветку тылового номера;
• А1-4 – масса;
• ХР1/3 – контроллер питания электропакета.

Распиновка подсветки заднего номера ВАЗ 2170

Малый жгут, расположенный в багажном отделении, имеет всего три клеммы:

• 1 – подача питания на осветители кормового ГОСномера;
• 2-3 – лампы освещения государственного номера;
• 4 – мотор блокировки крышки багажника.

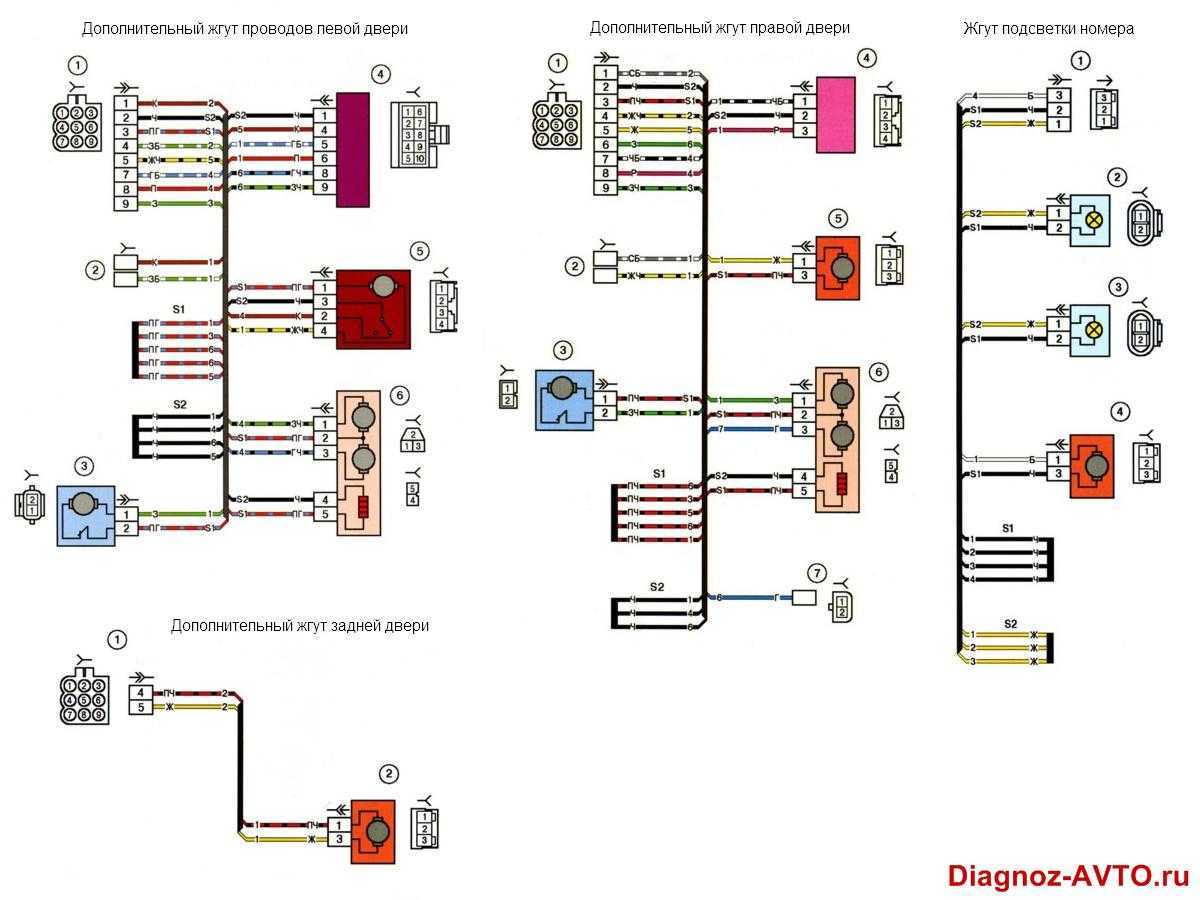

Распиновка на водительскую дверь Приоры

Жгут выведен для подачи питания на оборудование водительской двери. Здесь присутствует вывод на панель клавиш, установленную в подлокотнике. Всего в связке шесть элементов:

• 1 – дополнительная клемма к кормовой части машины;
• 2 – магистраль на левый предохранитель;
• 3 – привод электроподъемника стекла;
• 4 – модуль управления подлокотника;
• 5 – привод блокировки двери;
• 6 – фишка управления зеркалом заднего вида.

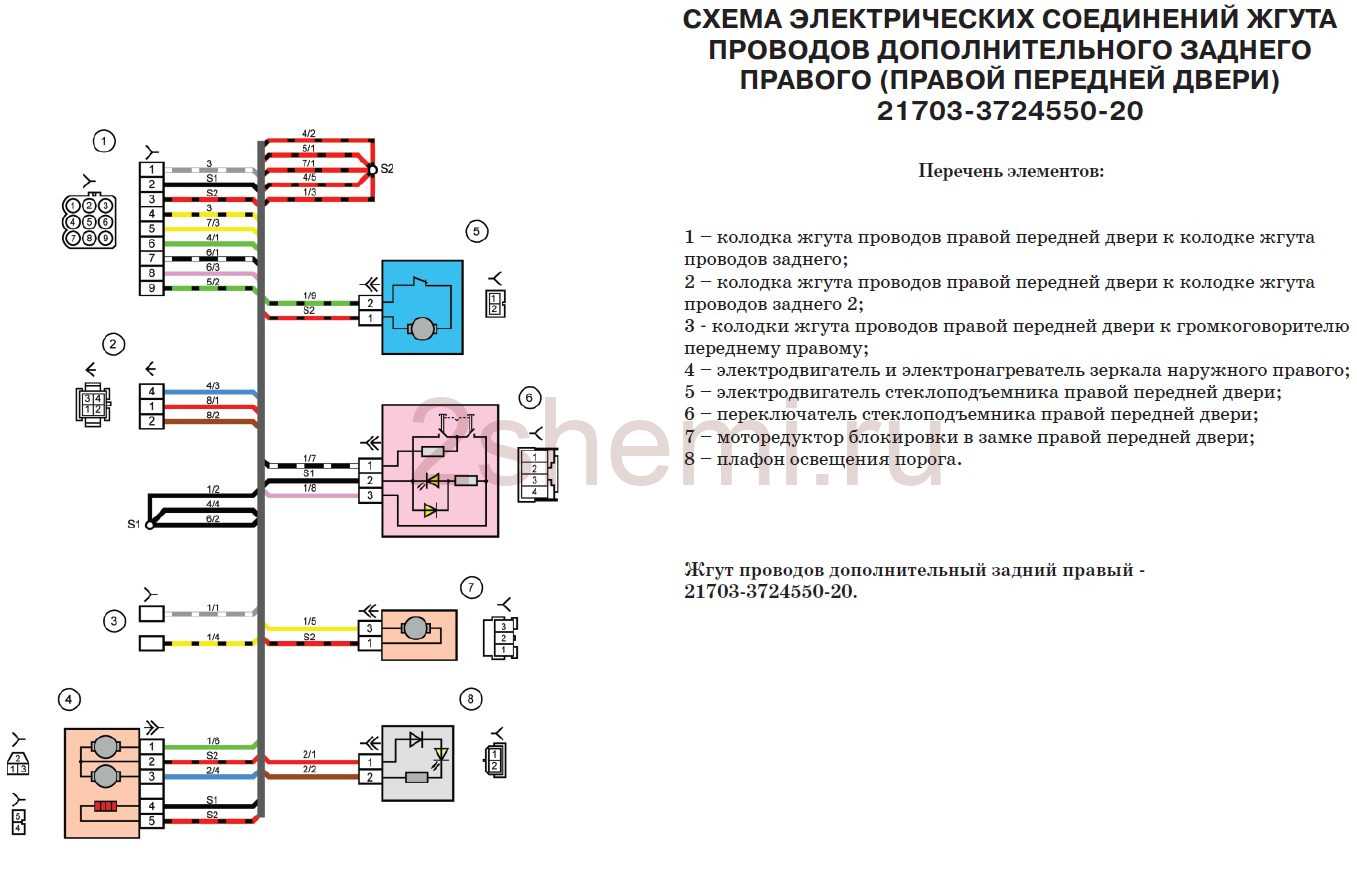

Жгут проводки передней пассажирской двери

Узел дублирует подачу напряжения от центральной консоли к клавишной панели пассажира, находящегося в правой части машины. Здесь выведено всего семь разъемов:

• 1 – продолжение основной магистрали на заднюю часть;
• 2 – клемма магистрали к правому переднему динамику;
• 3 – привод стеклоподъемника;
• 4 – кнопка электрического подъемника стекла;
• 5 – привод блокировки двери;
• 6 – управление положением зеркала заднего вида, а также подогрев стекла;
• 7 – продолжение магистрали на заднюю часть.

Жгуты задних дверей

Схема проводки задних дверей имеет всего две клеммы. При этом сторона машины не имеет принципиального значения:

• 1 – продолжение магистрали;
• 2 – привод блокировки замка.

Замена замка зажигания Приора ремонт

Если на старых отечественных автомобилях замок зажигания можно было поменять без особого труда, то на Приоре и других переднеприводных автомобилях можно провозиться подольше с этим ремонтом. В основном, причины, по которым необходимо производить замену, следующие:

• выход из строя контактной группы и нежелание ремонтировать ее
• поломка ключа в личинке замка и невозможность ее извлечения
• другие поломки, при которых ремонт не может быть осуществлен

Чтобы заменить замок зажигания, понадобится следующий инструмент:

1. Острое и тонкое зубило
2. Молоток
3. Ключ на 10 мм
4. Отвертка крестообразная
5. Длинногубцы

Отчет по замене замка зажигания на Ладе Приоре

Итак, чтобы добраться до крепления замка, нам необходимо первым делом снять кожух рулевой колонки. После этого нам становится доступная вся эта конструкция. Теперь при помощи острого зубила необходимо сорвать все болты крепления замка, так как шляпки там без граней.

Когда все 4 болта сорваны, можно окончательно их выкручивать рукой, или же при помощи длинногубцев, как это показано более наглядно на фото.

Когда все они отвернуты, можно снимать замок с рулевого вала, так как его больше ничего не держит.

И чтобы до конца освободить замок зажигания, необходимо отсоединить два штекера с проводами.

Устанавливаем новую деталь в обратной последовательности, предварительно купив новый. Цена замка на Приору составляет не более 1800 рублей в сборе с ключами и личинками дверей. Но такой же на разборке можно купить в два раза дешевле, хотя ничем не хуже по качеству.

Есть еще один момент, который стоит иметь ввиду. При установке нового замка необходимо соблюдать его положение на валу. То есть, сначала слегка затягиваем болты, чтобы замок вращался туго на валу, и примеряем кожух. Когда все установлено ровно, можно окончательно все затягивать.

Для установки необходимо купить новые 4 болта с отрывными шляпками. Закручиваются они до тех пор, пока шляпки не отломаются.

На фото выше показа пример с десятки, но смысл от этого не меняется.  В итоге, шляпки отрываются вот так, как показано на фото.

Видео обзор замены замка зажигания Приоры

Теперь для большей наглядности стоит все продемонстрировать на видео.

Теперь, думаю, вопросов не останется!

Порядок подключения проводов к замку зажигания

Рассмотрим все этапы работы поочередно. Для начала следует снять кожух с верхней и нижней части колонки рулевого управления. Теперь с помощью маркера или обычной краски наносим метки на проводки, подсоединенные к задней замковой части, после чего их разрешается аккуратно отсоединить.

С помощью отвертки «под крест» отворачивается пара винтов, расположенных снизу и фиксирующих непосредственно замковое устройство:

Теперь вставляем ключ и проворачиваем его в нулевое положение для отключения противоугонки, блокирующей рулевое управление. Одновременно тонким шилом либо отверткой надавливаем на фиксирующий элемент, при помощи которого замок удерживается на своем месте:

Выполнив данные действия, следует потянуть за ключ, чтобы извлечь замковый механизм из кронштейна:

Чтобы установить новый замок, следует все операции осуществить в обратной последовательности.
