Замена замка зажигания и контактной группы на приоре

Кнопка вместо замка зажигания

В качестве замены на автомобиле Лада Гранта и многих моделей иномарок стоит кнопка START-STOP. Можно сказать, что пусковая кнопка – это вопрос удобства водителя, но если хотите сделать свой автомобиль уникальным, можно использовать разные варианты:

• удаление штатного модуля – не будет блокироваться руль;
• штатный модуль остается, но блокировка руля не срабатывает;
• штатный модуль остается на месте, блокировка руля работает.

Можно поставить сформированный комплект, или собрать его самостоятельно – это выйдет в несколько раз дешевле, но не быстрее.

Стоимость набора составит от 1 300 до 1 800 рублей, отдельных частей суммарно от 300 до 500 рублей.

Как поставить

Для того чтобы поставить кнопку вместо модуля, проведите следующие действия:

1. Снимите минус с АКБ.
2. Демонтируйте рулевой кожух, пластмассовую панель справа от педального узла.
3. В соответствии с инструкцией, которая прилагается к пусковой клавише, подключите провода к колодке.
4. Присоедините к разъему переключателя педали тормоза зеленый кабель от центрального блока.
5. Провод от кнопки следует подсоединить к трехконтактному разъему центрального блока.
6. Если Вам нужно отключить блокировку руля, отпилите от ключа только часть, которая входит в личинку, и оставьте его в замке в первом или втором положении.
7. Поставьте клавишу на месте соединения кожуха.
8. Проверьте кнопку «Старт-Стоп» несколькими нажатиями.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Замок зажигания в автомобилях семейства ВАЗ время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками.

Но если соединение проводов вместе не привело к срабатыванию стартера (или он включился не с первого раза) — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи. Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле (перед этим авто ставим на нейтраль и задействуем ручник). При замыкании стартер должен начать бодро крутить. Если это произошло — снимайте и меняйте втягивающее реле. Если же стартер при замыкании крутит «вяло», придется его снимать и проверять состояние щеток.

Замок зажигания предназначен не только для запуска двигателя — он выполняет сразу несколько функций:

1. подает напряжение в бортовую сеть автомобиля, замыкая цепи системы зажигания, освещения, звуковой сигнализации, дополнительных устройств и приборов;
2. по команде водителя включает стартер для запуска силовой установки и выключает его;
3. отключает питание бортовой цепи, сохраняя заряд аккумуляторной батареи;
4. защищает автомобиль от угона путем фиксации рулевого вала.

Как заменить замок зажигания на ВАЗ 2170-ВАЗ 2172?

1. Сперва скиньте минусовую клемму с аккумулятора (Как это делается, читайте в статье: «Замена аккумуляторной батареи»), делать это мы Вам настоятельно рекомендуем, в противном случае с проводкой могут быть проблема (Например провода перемкнёте, или на них попадёт влага, что очень нежелательно), после того как эта операция будет выполнена, подлезьте под рулевую колонку и выкрутите находясь там все винты которые крепят защитный кожух (Всего винтов семь, все они на обоих фотографиях ниже указаны красными стрелками) и затем снимите его, но перед этим, предварительно опустите рычаг который фиксирует рулевую колонку вниз (Указан синей стрелкой), а иначе кожух не снимется.

2. Теперь посмотрите на замок зажигания, а именно на заднюю его часть, от неё идёт два провода, Вы по этим проводам идите и разъедините их в том месте, где они соединяются с другими проводами, более подробно про эти места, смотрите наглядно на двух фотографиях по ниже:

3. Ну и теперь самое сложно, выкрутить болты которые замок крепят (Все они указаны красными стрелками), для того чтобы их вывернуть, нужно приложить к ним наискось зубило и бить при помощи молотка и зубила по ним, как бы пытаясь их откручивать (То есть бить нужно против часовой стрелки), а когда болты сорвутся, можете взять пассатижами и закончить работу уже ими, кстати, если никак отвернуть не получиться замок, тогда дрель берите, свёрла и высверливайте все болты, но только будьте аккуратней, рулевую колонку не повредите.

4. Когда замок будет снят, Вы в принципе его уже менять можете и вместо него новый ставить, но всё же покажем как он разбирается, вдруг Вам контактную группу заменить нужно будет, в общём приступим, сперва отогните фиксатор разъёма при помощи плоской отвёртки (см. фото 1) и после чего, выньте из разъёма клеммы (см. фото 2, они вынимаются при помощи тонкой отвёртки, у любой клеммы есть фиксатор за которые она зацепляется, так вот его нажать будет нужно отверткой и просто вытянуть клемму и так с каждой), затем сожмите пальцами руки пластмассовые защёлки (см. фото 3) и потянув за металлический корпус замка, разъедините его и пластмассовую крышку как это на фото 4 показано.

Примечание! Когда клеммы извлекать будете, запоминайте как они стояли (Можно промаркировать), при обратной сборки все клеммы обязательно должны будут встать на свои места, а иначе проводка не верно соединиться и машина попросту не заведётся, либо коротнёт проводка, будьте с этим аккуратней!

5. В завершение, отогните две защёлки которые сделаны из пластмассы (Будьте аккуратней, не сломайте их, см. фото 1) и после этого, извлеките контактную группу из пластмассовой крышки замка зажигания (см. фото 2), контактную группу после снятия осмотрите, осмотрите все контакты крышки замка, если какой то контакт будет окислен, то его аккуратно зачистите шкуркой, если же контакт будет сильно повреждён, тогда замените контактную группу на новую или сам замок в сборе замените (Если и замок сломан будет), собирается замок в обратном порядке снятию, про клеммы не забывайте (см. фото 4 как они расположены), они в те же места должны будут войти, при установке замка зажигания, вставьте в него ключ и поверните его из положения 0 в любое другое и можете ставить замок на своё место, а когда будет всё собрано и установлено, замените транспондеры в ключах зажигания, а иначе автомобиль не заведётся (Более подробно про это смотрите в видео-ролике, который в конце статьи размещён).

Примечание! Если вдруг понадобится переобучение ключа, то его переобучите, делается это легко (Как переобучить ключ, читайте в статье: «Переобучение автомобильных ключей»), но по сути данная операция не должна будет быть затронутой, если вы транспондеры замените, в общём после замены транспондера, заведите автомобиль, если не заведётся (Зажигание должно будет загореться, но вот стартер реагировать не будет), то ключ переобучайте!

Дополнительный видео-ролик: Более подробно посмотрите процесс замены замка зажигания в автомобилях десятого семейства (В приорах всё точно так же делается), чтобы Вы хоть немного имели представление о том, как гайки срывать которые замок зажигания крепят, как их потом пассатижами откручивать и так далее.

Примечание! Насчёт транспондера, посмотрите второй ролик, который размещён точно так же, чуть ниже:

https://www.youtube.com/watch?v=CL4ODJgAex4

Система зажигания любой машины включает в себя различные элементы и механизмы, позволяющие обеспечить наиболее оптимальный запуск силового агрегата. Одним из основных компонентов считается замок зажигания Приора, при помощи которого водитель может завести двигатель. Подробнее о неисправностях, а также замене ЗЗ мы расскажем ниже.

Что из себя представляет устройство

Замок зажигания представляет собой особое устройство, которое подает постоянный ток на тяговое реле стартера. Такие импульсы идут от аккумулятора и активируются при включенном замке. Без правильной работы устройства автомобиль не будет полноценно функционировать.

Особенности конструкции

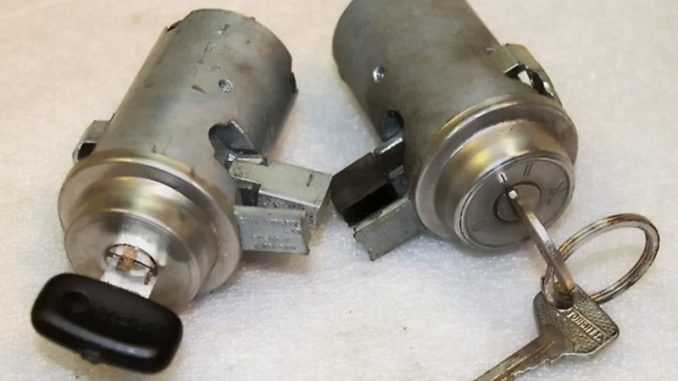

В комплектацию механизма входит две основных части. В цилиндр замка помещают ключ зажигания, который приводит авто в рабочий режим и активирует сам замок. Вторая деталь – контактная группа. Она замыкается при определенной последовательности, зависимо от положения ключа в цилиндре.

Почему система может сломаться

Потребность заменить замок может возникнуть при ряде следующих причин:

• износ отдельный деталей. Часто встречаются подгорания или процесс окисления приводов системы;
• неправильные контакты. Нарушение таких схем приводят к сгоранию, окислению и отсутствию рабочих способностей;
• износ цилиндра. Поломка проявляется сложностями при применении ключа;
• потеря ключа от авто. Банальная, но весомая причина для замены.

Устранение неполадок, связанных со стартером

Стартер является важным элементом системы запуска двигателя. Его задача – обеспечивать энергичное вращение коленвала, передающего поступательное движение поршневой группе, создавая необходимую степень сжатия в камере сгорания и выводя отработанные газы.

Основные неисправности стартера:

• замыкание в обмотке тягового реле;
• окисление наконечников проводов;
• заклинен бендикс;
• обрыв или замыкание в обмотке стартера;
• износ или поломка щеток стартера.

Сначала следует провести внешний осмотр предохранителя стартера Приоры: проверить состояние контактов, почистить окисленные клеммы. Нужно оценить надежность соединения «массы» с двигателем и кузовом. Затем необходимо еще раз попробовать завести автомобиль. Если тяговое реле стартера Лада Приора щелкает, но он не крутится, требуется устранение поломки.

При отказе устройства в полевых условиях, когда нет возможности обратиться на станцию технического обслуживания, можно завести машину с толчка. Для этого вам понадобится помощник. Разогнав автомобиль при включенном зажигании, необходимо быстро включить вторую передачу и отпустить сцепление: авто начинает дергаться, но после двух-трех рывков заводится. Это самый популярный метод запуска двигателя при разряженном аккумуляторе или неисправном стартере, однако его можно использовать только для автомобилей с механической КПП.

Ремонт стартера Лады Приоры можно выполнить, сняв его с мотора: так легче проводить профилактические работы, разблокировать бендекс, заменять щетки. Если произошел обрыв обмотки, нужно установить новый стартер в сборе, и желательно это делать на холодном двигателе.

Замок зажигания лада Приора – демонтаж, профилактика, ремонт

На автомобилях Лада Приора устанавливается замок (выключатель) зажигания варианта 11180-3704010 с встроенной противоугонной блокировкой, катушечной связью с иммобилайзером и функцией недопущения повторного запуска стартера без выполнения выключения зажигания.

Более точно разобраться с причинами возможных неисправностей выключателя позволяет приведенная ниже электрическая схема замка зажигания Лада Приора и для контроля его работоспособности, прежде всего, проверяют надежность замыкания контактов при всех положениях ключа, легкость замыкания и размыкания противоугонного устройства, а также наличие устойчивой связи с штатным иммобилайзером.

Основное напряжение на замок поступает через контакт «30» непосредственно с источников электроснабжения автомобиля (аккумулятора или генератора), а разгрузка контактов, наиболее часто участвующих в работе, осуществляется за счет участия реле К4, расположенного в монтажном блоке.

Снятие замка (выключателя) зажигания ВАЗ 2170 (2171, 2172)

Для выполнения данной технологической операции необходимо иметь под рукой плоскую и крестовую отвертки, а также зубило и молоток.

Снятие замка зажигания Лада Приора начинается с отключения силового провода от минусовой клеммы аккумуляторной батареи, тем самым мы защитим себя от возможных неприятностей, связанных с непреднамеренными короткими замыканиями. Далее, методом отворачивания семи болтов, снимается защитный кожух рулевой колонки, после чего открывается доступ к креплению замка зажигания (четыре болта с отрезными головками).

Открутить такие винты проще всего использую молоток и зубило, как правило такой инструмент необходим только для того чтобы «сорвать» винты и дальше они легко откручиваются просто руками. При отсутствии зубила справиться с такими винтами может помочь дрель.

На завершающем этапе демонтажа замка с него снимается катушка иммоблайзера и отключаются соединительные колодки, после чего несложно вытащить из посадочного гнезда.

Профилактические и ремонтные работы

При необходимости выполнения профилактических и ремонтных операций выполняется дальнейшая разборка выключателя, для чего крестообразной отверткой отворачивается три винта и от замка отсоединяется установочный кронштейн.

Обращается внимание на то, что извлечению привода запорного устройства препятствует специальный упор цилиндра. Для успешного осуществления данной процедуры полностью вынимать цилиндр не нужно – просто требуется вытащить стопорный шарик, поджимаемый пружиной

Кстати именно эта пружина часто является причиной заклинивания замка и при выходе из строя ее можно заменить на аналогичную пружину из замка ВАЗ 2108 последних модификаций.

Для получения доступа к контактной колодке необходимо снять корпус выключателя, и выполняется эта процедура методом отжатия боковых пластиковых защелок. На контактной колодке необходимо проконтролировать состояние контактов с последующим удалением всех выявленных повреждений. При обнаружении следов подгара его удаляют при помощи шлифовальной шкурки с мелким зерном. В случае сильного, неустранимого оплавления контактов контактная группа меняется в сборе. В данном случае придется потратить некоторое время и перепаять три провода .

Одним из наиболее критичных в плане появлений неисправностей является клеммная колодка. Ее разборка также не представляет особого труда – нужно просто отогнуть фиксатор и откинуть защитную крышку. Перед вытаскиванием проводов из колодки не забываем предварительно записать их исходное расположение. Все провода и клеммы осматриваются на отсутствие механических повреждений и окислений, способных привести к сбоям в работе замка.

Собирается замок в обратном порядке. При установке замка не забываем утопить стержень противоугонного устройства (в противном случае выполнить монтаж будет невозможно). Для этого необходимо вставить ключ в личинку замка и перевести его из нейтрального положения «0» в любое другое положение.

В случае полной замены замка дополнительно следует поменять кодовые элементы, находящиеся в головках новых ключей, на кодовые элементы изъятые из головок ключей снятого замка зажигания. В этом случае процедуру обучения иммобилайзера производить не потребуется.

Теги Лада Приора, замок зажигания, своими руками

Исправляем наиболее частые проблемы

Затем приступаем к исправлению проблем в системе проводки. Чаще всего проблемы в системе зажигания связаны именно с окислением или перетиранием проводной группы. Аккуратно поддеваем (при помощи плоской отвертки) пластмассовые защелки на крышке колодки проводов и открываем ее

Важно запомнить, а лучше отметить расположение там проводов, чтобы при обратной сборке не перепутать. Если вы не профи, то проще всего зафиксировать расположение проводов с помощью фотокамеры на мобильном телефоне. Последовательно разгибаем металлические «усики» и достаем проводку

В ходе данной операции мы сможем очистить контакты и проверить их на целостность

Последовательно разгибаем металлические «усики» и достаем проводку. В ходе данной операции мы сможем очистить контакты и проверить их на целостность.

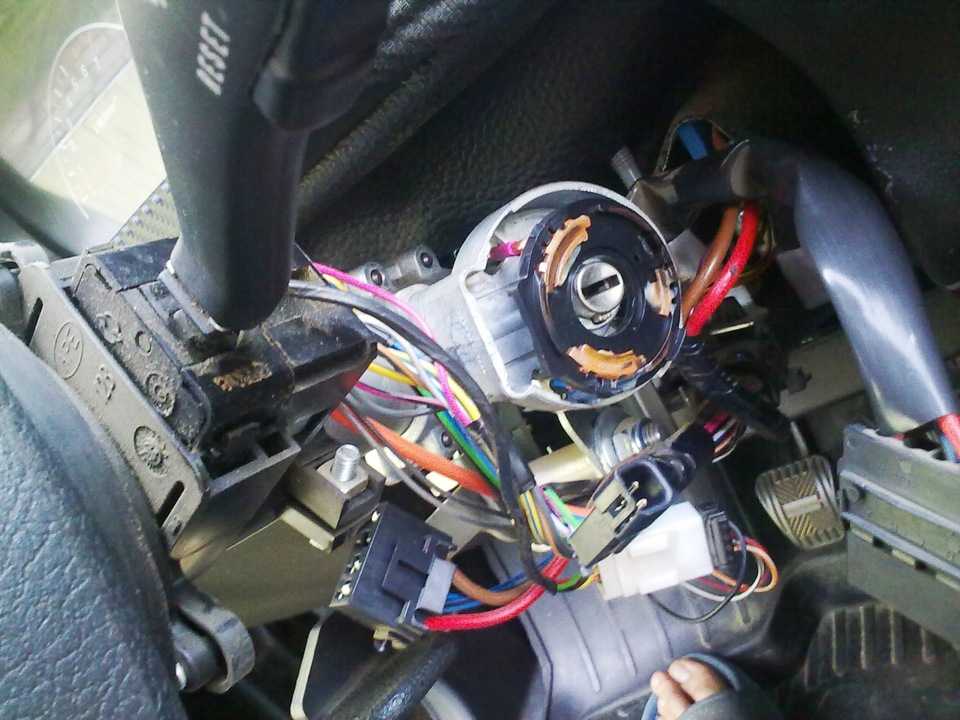

Переходим непосредственно к механизму зажигания, снимаем расположенные на корпусе системы зажигания провода. Для этого при помощи отвертки отжимаем защелки (они пластмассовые, поэтому разбирать их несложно, но делать это нужно аккуратно) и выводим проводку из корпуса.

В корпусе расположена контактная группа, которая и производит запуск систем автомобиля

Важно проверить ее состояние и возможные неполадки

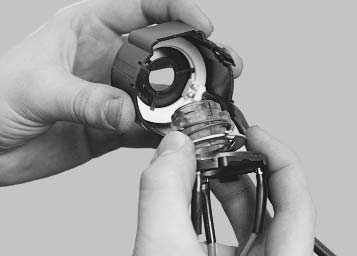

Часть, на которую нам предстоит обратить особое внимание, – подвижный контакт. Его необходимо разобрать и проверить. Для этого мы отделяем его от статорной контактной группы и разбираем

Разборка осуществляется простым нажимом на данный механизм и его прокручиванием против вращения часовой стрелки. В результате отделяется и проверяется контактная пружина, а также имеется возможность для доступа к проверке автомобильной противоугонной системы

Для этого мы отделяем его от статорной контактной группы и разбираем. Разборка осуществляется простым нажимом на данный механизм и его прокручиванием против вращения часовой стрелки. В результате отделяется и проверяется контактная пружина, а также имеется возможность для доступа к проверке автомобильной противоугонной системы.

Прочищенные и замененные контакты или АПС-6 позволят исправить систему зажигания вашего автомобиля.

Схема ВАЗ-2170 – ВАЗ-21728 Лада Приора

Приводится полная информация про электрооборудование, проводку, реле и предохранители автомобилей ВАЗ-2170 – ВАЗ-21728. Сборник предназначен для автоэлектриков и тех, кто имея некоторые познания в схемотехнике может провести небольшой ремонт авто своими руками. Седан «Лада Приора» (ВАЗ-2170) выпускается с 2007 года, хэтчбек ВАЗ-2172 с 2008-го, универсал ВАЗ-2171 производится с 2009 года. В 2013 году автомобиль был модернизирован и на него начали ставить роботизированную коробку передач АМТ (21723, 21728).

В электросхеме Приоры есть 4 основных жгута:

• от панели приборов;
• обеспечивающий управление мотором;
• передний электрожгут цепи;
• задний электрожгут цепи.

Все эти жгуты стыкуются между собой разъемными соединениями. Разъемы установлены под приборной панелью. Каждому из жгутов присвоен заводской номер.

Кроме основных есть и второстепенные:

• установленный в двери переднего пассажира;
• идентичные как в левой, так и правой задней двери;
• проложенный в двери водителя;
• подключающий заднюю подсветку номера;
• подсоединяющие электропакет.

Каждому элементу на схеме соответствует цифра с расшифровкой. Так как все элементы стандартизированы, то их обозначения идентичны на схемах автомобилей всех производителей авто. Рядом с каждым электроприбором указаны идущие к ним колодки. Штыри или гнезда колодок также пронумерованы.

контакты замка зажигания приора

Снятие и установка выключателя зажигания Лада Приора и его разборка и сборка

Вам потребуются: молоток, зубило, отвертка с плоским лезвием.

3. Отожмите фиксатор…

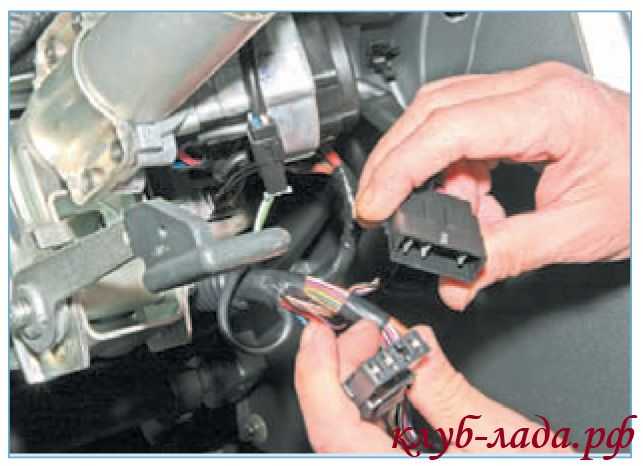

4. …и отсоедините колодку с проводами замка зажигания от жгута проводов панели приборов лада приора.

5. Разъедините колодку с проводами замка зажигания от жгута проводов системы управления иммобилизатором ваз 2172.

6. Выверните с помощью зубила и молотка или высверлите четыре болта с отрывными головками и снимите замок зажигания с рулевой колонки лада приора (для наглядности показано на снятом рулевом валу).

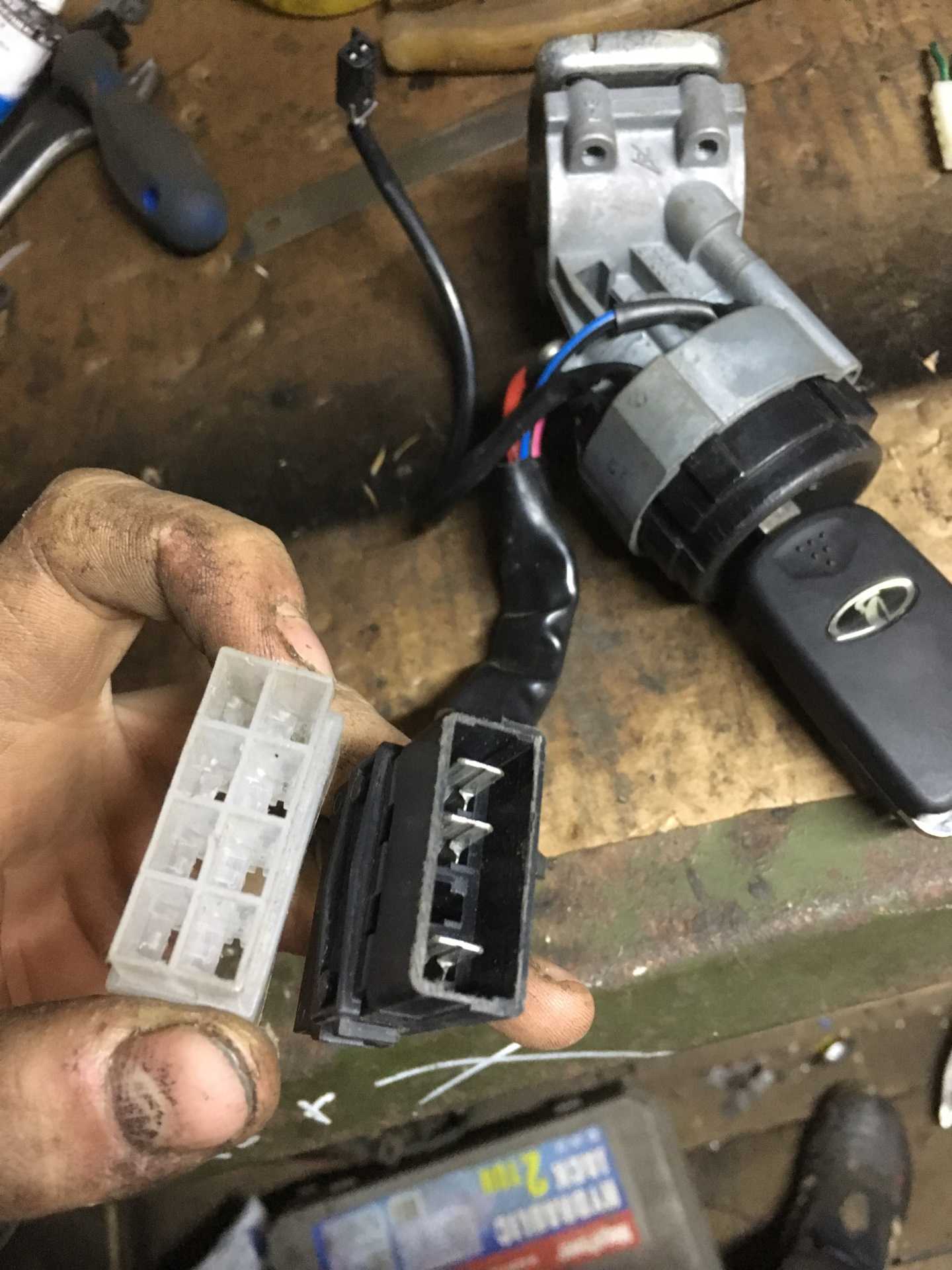

Так выглядит снятый с замок зажигания.

7. Отогните фиксатор колодки жгута проводов замка зажигания ваз 2170…

8. …и извлеките из колодки клеммы с проводами.

9. Сожмите защелки…

10. …и демонтируем пластмассовую крышку с корпуса замка ваз 2171.

11. Разогните две пластмассовые защелки…

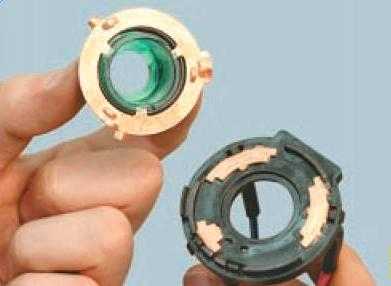

12. …и выньте контактную группу из крышки замка.

13. Осмотрите контакты. Окисленные или подгоревшие контакты зачистите мелкозернистой шлифовальной шкуркой. При сильном повреждении контактов замените контактную группу или замок в сборе.

При замене замка зажигания необходимо заменить электронные кодовые элементы (транспондеры) в головках ключей зажигания нового замка соответствующими кодовыми элементами ключей от замка зажигания, снятого с

Процедуру обучения после такой замены проводить не требуется.
