Почему перестал работать прикуриватель: ищем и устраняем причину

Сообщений 5

• Jueba
• Новый участник
• Неактивен

• Регистрация: 2015-02-21
• Сообщений: 9Спасибо: 2
• Авто: 2111

Тема: Решено: подсветка прикуривателя работает,а на самом прикуривателе нет тока

Здравствуйте. Довелось мне замкнуть прикуриватель. Есть зарядка для навигатора,у нее разболтался конец(там где пипка с предохранителем,та часть которую вставляют в прикуриватель),так вот эта пипка с предохранителем отвалились в бардачке,я этого не заметил,не было то маленькой пипки,а кольцо которое удерживало две половинки прикуривателя осталось,вот оно и выпало на дно прикуривателя и замкнуло (либо когда доставал его замкнул,длинногубцев при себе не было) искрения или запаха гари не было. Прикуриватель с магнитолой перестали работать,сначала подумал что перегорел предохранитель,позже когда проверял предохранитель,он оказался цел,но на всякий случай заменил(f18 на 25 ампер) и заодно половину предохранителей то же на всякий случай заменил,не помогло. Вот что странно,подсветка прикуривателя работает,а на самом прикуривателе нет тока (мультиметр показывает 0.03-0.04 на замер до 20 в.) . Ранее мне уже приходилось менять прикуриватель,бывший владелец все делал через автосервис,а в автосервисе почему то не две фишки соединили (со стороны нового прикуривателя была фишка а с другой стороны только клема) а только клемы,вот эта клема потом сползла и мне пришлось разбирать нижнюю часть,не помню точно как сделал,но сделал хорошо. (либо две клемы соединил,соединив термоусадочной трубкой и основательно замотав изолентой или поставил новые фишки). Не хотелось бы снова разбирать нижнюю панель. И еще пару вопросов,почему перестала работать магнитола?(полагаю проблема магнитолы решится вместе с прикуривателем,когда то уже перегорал предохранитель и магнитола с прикуривателем вырубались,у них вроде один провод питания) Лампочка (светодиодная) которая подсвечивает регулировку направления(зону) обдува вентиляции(эта та что находится над регулировкой температуры и скорости обдува печки) за короткое время(в сумме меньше 5 часов в пути/работы) уже перегорела дважды(до этого была лампочка накаливания которая перегорела и бывший владелец не стал менять). Ток нормальный,при установке новой лампочки все горит,но меня напрягает так часто лампочки менять,хочется что бы подсветка была. Может быть конечно и лампочки гавно или не повезло (хотя такие же стоят и в трех других подсветках). Может ли быть причина того что лампочки так быстро перегорают?

Причины неисправностей

Вы уже примерно понимаете, почему в машине потенциально не работает прикуриватель. Основных причин может быть несколько. А именно:

• Перегорание предохранителя. Будет справедливо сказать, что это самая распространённая и вероятная причина. Но не всегда сгоревший предохранитель выступает единственной причиной. Это также может быть следствие какой-то более серьёзной неполадки со стороны электросети автомобиля. Ведь что-то провоцирует повышение тока, который предохранитель выдержать уже не может и для защиты системы плавится, обрывая тем самым контакт.
• Обрыв спирали. Спираль накала также порой оказывается виновницей. Происходит это при активной эксплуатации и по причине естественного износа. Обычно спираль обрывается, если материал изначально был низкого качества либо машина прошла уже солидную дистанцию. Время сделало своё дело.
• Срабатывания защиты от возгорания. Та самая причина, из-за которой новый предохранитель также быстро перегорает. Это может быть механическая неисправность, проблемы в электроцепи либо же банальная невнимательность водителя, который слишком долго удерживает головку прикуривателя зажатой в гнезде.
• Коррозия на клеммах и на массе. Явление, связанное со временем эксплуатации, качеством элементов узла.
• Обрыв проводов и потеря контактов. Со временем или при неправильном подключении провода могут перетираться, изоляция ссыхаться. Возникают надломы, чрезмерные загибы, из-за которых со временем узел может выйти из строя.

Потенциальных виновников того, почему перестал работать автомобильный прикуриватель, достаточно много. Поэтому работу по устранению неисправностей следует проводить последовательно, исключая наиболее вероятные причины и попутно проверять состояние электросистемы своего транспортного средства.

Не работает прикуриватель: поиск причины

Если нагревательный элемент не раскаляется, не стоит сразу обращаться в автомобильный сервис. Можно попробовать починить прикуриватель своими руками. Первым делом потребуется определить причину неисправности, после чего переходить к ее устранению.

Для диагностики и ремонта прикуривателя потребуется:

• Набор крестовых и шлицевых отверток
• Перчатки (можно прорезиненные)
• Паяльник (40 W)
• Прямой и изогнутый пинцеты
• Плоскогубцы
• Автомобильный тестер

Чтобы определить причину, почему не работает прикуриватель, выполните следующие действия:

Открываем капот автомобиля и снимаем минусовую клемму с аккумулятора (черный провод, идущий на массу автомобиля). Теперь машина обесточена, и это снижает риск короткого замыкания и поражения током в процессе ремонта.
Далее нужно по максимуму отодвинуть водительское кресло, чтобы получить свободный доступ к прикуривателю.
Возьмите яркий светодиодный фонарь и внимательно изучите внутренний разъем. Там не должно быть посторонних предметов: металлических пластинок, осколков и других лишних элементов

Если удалось что-то обнаружить, аккуратно достаем это пинцетом.Обратите внимание: Если пинцета под рукой не оказалось, можно использовать две спички или зубочистки.

Следом проверяем предохранитель. При выходе из строя он перегорает, и токовая нагрузка через него не подается

Проверка осуществляется с помощью автомобильного тестера. Минусовую клемму ставим на массу, плюсовой щуп замыкаем на предохранителе. Если предохранитель исправен, должен раздаться характерный писк. В противном случае замените его на новый. Чтобы определить, какой именно предохранитель отвечает за прикуриватель, поможет сервисная инструкция вашей машины. Также на защитной крышке показана схема расположения всех реле и других коммутационных деталей.

Если эти действия не дали положительного эффекта, выньте прикуриватель из посадочного места. Когда он плохо поддается, можно взять плоскогубцы. Только при зажиме обязательно используйте тряпичную ткань, чтобы не поцарапать корпус и не портить его внешний вид. Медленно тяните за металлический обод, чтобы не порвать провода питания.
Внимательно осмотрите на надежность пайки проводов. Обратите внимание на количество нагара на спирали. Оторванный провод аккуратно запаяйте обратно. Если «черноты» на нагревательном элементе слишком много, замените «голову» прикуривателя.Обратите внимание: В продаже можно найти, как оригинальные, так и «китайские» прикуриватели.

Как показывает практика, чаще всего выход из строя прикуривателя связан с незначительными поломками, устранить которые водитель может самостоятельно.

Устранение неисправностей

Если перестал вдруг работать прикуриватель в машине, следует провести работы, направленные на обнаружение неисправности и её устранение. В большинстве случаев решить проблему можно своими руками.

Для работы требуется вооружиться:

• мультиметром;
• набором отвёрток;
• комплектом новых предохранителей;
• съёмниками для предохранителей;
• плоскогубцами или пассатижами;
• автопылесосом;
• прорезиненными перчатками и пр.

Набор инструментов и расходных материалов может отличаться, в зависимости от того, о какой именно неполадке идёт речь в конкретной ситуации. Иногда приходится покупать новую головку с нагревательным элементом. В других ситуациях узел меняется полностью, что уже заметно дороже. Порой устранить неисправность можно путём частичной или полной замены проводки, соединяющей этот узел в автомобиле.

Теперь пошагово рассмотрим, что делать, если в салоне авто не работает штатный прикуриватель либо его функционала недостаточно для выполнения поставленных задач.

• Проверить потребителей. В машине прикуриватель всё реже применяется для поджигания сигарет. Это источник питания, с помощью которого можно зарядить телефон или подключить компрессор, дабы подкачать покрышки. Поэтому работу лучше начать с проверки потребителей, которые питаются от этого источника. Если приборы работают, подключаясь к другим источникам, то проблема точно со стороны автоприкуривателя.
• Найти предохранитель. Чуть ли не главная причина, почему в авто потенциально не работает штатный прикуриватель. Это перегоревший предохранитель. Для устранения проблемы следует отыскать блок плавких защитных элементов, найти тот, который отвечает за рассматриваемую систему. Это проще всего узнать из руководства по эксплуатации. Там есть точная схема расположения.
• Проверить плавкий элемент системы защиты. Для этой работы потребуется мультиметр. Он переводится в режим прозвонки или целостности электроцепи. Два щупа подключаются к двум выводам-ножкам предохранителя. Если узел исправен, мультиметр должен подать звуковой сигнал. Если его нет, тогда потребуется замена.
• Замена предохранителя. Статистика вещь упрямая. В 85-90% случаев оказывается, что именно сгоревший предохранитель является причиной отказа в работе прикуривателя. Заменить его не сложно. С помощью съёмника, пинцета или иного подходящего инструмента элемент извлекается. На его место устанавливается аналогичный новый. Предварительно будет не лишним аккуратно продуть посадочное гнездо, а также визуально осмотреть старую деталь. В автомобилях чаще всего для прикуривателей используют предохранители с номиналом 15А. Сверьтесь с руководством по эксплуатации. Ставить предохранитель большего или меньшего значения, нежели указал производитель, не рекомендуется. После замены подключите потребителя к гнезду и проверьте, работает ли он. Если да, работа завершена. Если нет, двигайтесь дальше.
• Проверить напряжение в блоке. Теперь потребуется тот же мультиметр, но уже в режиме проверки постоянного напряжения. Поскольку на узел подаётся 12 В, установите диапазон проверки напряжения до 20 В. Красный щуп мультиметра соедините с центральным контактом на разъёме прикуривателя. Чёрный щуп идёт на внешнюю сторону разъёма. Теперь включите зажигание на автомобиле и смотрите на показания прибора. Если там цифра около 12В, то питание есть, всё работает отлично. Если параметры отличаются от оптимальных, идём дальше.
• Проверить гнездо прикуривателя. В гнезде могут оказаться посторонние предметы, мусор, какие-то частицы пластика или металла. Из-за этого контакт нарушается, условная розетка работает плохо либо вовсе не функционирует. Продуть гнездо можно автопылесосом или сжатым воздухом. Также используйте зубочистки и иные подручные инструменты для удаления мусора.
• Оценить целостность проводки. Бывает и так, что нарушение в работе узла связано с перетёртыми, потерявшими изоляцию, переломанными проводами. Для этого придётся проводить частичный демонтаж, чтобы добраться до проводов. У каждого авто своя схема получения доступа, поэтому лучше свериться с инструкциями. Провода проверяются визуально, а также прозваниваются с помощью мультиметра. При необходимости их требуется заменить.

Нельзя сказать, что проблема неполадок со стороны прикуривателя сильно распространена. Но при неправильной эксплуатации узла возможно возникновение тех или иных неисправностей.

Как самостоятельно снять прикуриватель ВАЗ 2115

Устройство прибора на более поздних моделях АвтоВАЗа принципиально не отличается от предшественника. Поэтому снять прикуриватель у модификации 2115 можно таким же образом, как на 2114-й.

1. После снятия минусовой клеммы демонтируем левую пластиковую крышку вблизи ног водителя.
2. Отсоединяем колодки контакта автоприкуривателя.
3. Вынимаем лампочку подсветки пепельницы.
4. Отсоединяем светофильтр.
5. Демонтируем старый элемент из центральной консоли, поддев его отверткой.
6. Ставим новую деталь и приступаем к сборке.
7. Монтируем кольцо подсветки.
8. Устанавливаем новый автоприкуриватель на посадочное место.
9. Монтируем лампочку подсветки пепельницы.
10. Подсоединяем питание через трехконтактный разъем.
11. Закручиваем саморезы, держащие облицовочный пластик около ног.
12. Подсоединяем питание и проверяем исправность работы устройства.

Подробная инструкция дана в видео, размещенном ниже.

Устранение неисправностей

Если перестал вдруг работать прикуриватель в машине, следует провести работы, направленные на обнаружение неисправности и её устранение. В большинстве случаев решить проблему можно своими руками.

Для работы требуется вооружиться:

• мультиметром;
• набором отвёрток;
• комплектом новых предохранителей;
• съёмниками для предохранителей;
• плоскогубцами или пассатижами;
• автопылесосом;
• прорезиненными перчатками и пр.

Набор инструментов и расходных материалов может отличаться, в зависимости от того, о какой именно неполадке идёт речь в конкретной ситуации. Иногда приходится покупать новую головку с нагревательным элементом. В других ситуациях узел меняется полностью, что уже заметно дороже. Порой устранить неисправность можно путём частичной или полной замены проводки, соединяющей этот узел в автомобиле.

Теперь пошагово рассмотрим, что делать, если в салоне авто не работает штатный прикуриватель либо его функционала недостаточно для выполнения поставленных задач.

• Проверить потребителей. В машине прикуриватель всё реже применяется для поджигания сигарет. Это источник питания, с помощью которого можно зарядить телефон или подключить компрессор, дабы подкачать покрышки. Поэтому работу лучше начать с проверки потребителей, которые питаются от этого источника. Если приборы работают, подключаясь к другим источникам, то проблема точно со стороны автоприкуривателя.
• Найти предохранитель. Чуть ли не главная причина, почему в авто потенциально не работает штатный прикуриватель. Это перегоревший предохранитель. Для устранения проблемы следует отыскать блок плавких защитных элементов, найти тот, который отвечает за рассматриваемую систему. Это проще всего узнать из руководства по эксплуатации. Там есть точная схема расположения.
• Проверить плавкий элемент системы защиты. Для этой работы потребуется мультиметр. Он переводится в режим прозвонки или целостности электроцепи. Два щупа подключаются к двум выводам-ножкам предохранителя. Если узел исправен, мультиметр должен подать звуковой сигнал. Если его нет, тогда потребуется замена.
• Замена предохранителя. Статистика вещь упрямая. В 85-90% случаев оказывается, что именно сгоревший предохранитель является причиной отказа в работе прикуривателя. Заменить его не сложно. С помощью съёмника, пинцета или иного подходящего инструмента элемент извлекается. На его место устанавливается аналогичный новый. Предварительно будет не лишним аккуратно продуть посадочное гнездо, а также визуально осмотреть старую деталь. В автомобилях чаще всего для прикуривателей используют предохранители с номиналом 15А. Сверьтесь с руководством по эксплуатации. Ставить предохранитель большего или меньшего значения, нежели указал производитель, не рекомендуется. После замены подключите потребителя к гнезду и проверьте, работает ли он. Если да, работа завершена. Если нет, двигайтесь дальше.
• Проверить напряжение в блоке. Теперь потребуется тот же мультиметр, но уже в режиме проверки постоянного напряжения. Поскольку на узел подаётся 12 В, установите диапазон проверки напряжения до 20 В. Красный щуп мультиметра соедините с центральным контактом на разъёме прикуривателя. Чёрный щуп идёт на внешнюю сторону разъёма. Теперь включите зажигание на автомобиле и смотрите на показания прибора. Если там цифра около 12В, то питание есть, всё работает отлично. Если параметры отличаются от оптимальных, идём дальше.
• Проверить гнездо прикуривателя. В гнезде могут оказаться посторонние предметы, мусор, какие-то частицы пластика или металла. Из-за этого контакт нарушается, условная розетка работает плохо либо вовсе не функционирует. Продуть гнездо можно автопылесосом или сжатым воздухом. Также используйте зубочистки и иные подручные инструменты для удаления мусора.
• Оценить целостность проводки. Бывает и так, что нарушение в работе узла связано с перетёртыми, потерявшими изоляцию, переломанными проводами. Для этого придётся проводить частичный демонтаж, чтобы добраться до проводов. У каждого авто своя схема получения доступа, поэтому лучше свериться с инструкциями. Провода проверяются визуально, а также прозваниваются с помощью мультиметра. При необходимости их требуется заменить.

Нельзя сказать, что проблема неполадок со стороны прикуривателя сильно распространена. Но при неправильной эксплуатации узла возможно возникновение тех или иных неисправностей.

Не работает прикуриватель: причины

Иногда этот важный и нужный прибор отказывает. Это может быть связано и с конструкцией, и с блоком предохранителей, и даже с перегоранием лампы подсветки.

Зачастую прикуриватель выходит из строя именно из-за предохранителя. Причина этого — в электроприборах, которые подключаются к гнезду. Здесь дело в том, что это гнездо не рассчитывалось на долговременное использование. Инженеры создали устройство для выдачи кратковременной мощности.

Часто не работает прикуриватель из-за того, что к нему подключали портативные компрессоры. Это приводит к нагреву проводки. Несколько приборов малой мощности, подключенных к одному гнезду, ведут тоже к поломке.

Еще можно выделить механическую причину. Это расшатавшиеся и разносившиеся усики в гнезде. Они просто перестают держать штекер. В этом случае ремонт очень простой.

Выясняем как снять прикуриватель на ВАЗ 2114

Перед тем, как разобрать основную тему — как снять прикуриватель ваз 2114, следует сначала выяснить — так что же такое прикуриватель, где он расположен и как им пользоваться?

Автомобильный прикуриватель — это специальное электрическое устройство, расположенное, как правило, на передней панели автомобиля и служащее для прикуривания сигарет (отсюда, как несложно догадаться — и название), а также подключения различных электрических приборов и инструментов (точнее, подключаются они в гнездо прикуривателя, а не в сам прикуриватель, являющийся лишь съемной деталью. Правда, в большинстве случаев, обе части этого устройства называют одинаково…)

Внутри разъема этого прибора находятся два контакта, которые, в свою очередь, соединены проводами с бортовой сетью.

Съемная часть, которая и служит для прикуривания, устроена также достаточно просто — она содержит биметаллические контакты и токопроводящую спираль, которая при подключении в сеть нагревается (в подавляющем большинстве прикуривателей также предусмотрена кнопка, включающая процесс нагрева и отключающая его, что предохраняет устройство от быстрого перегорания (в случае, если бы нагрев был постоянным…)

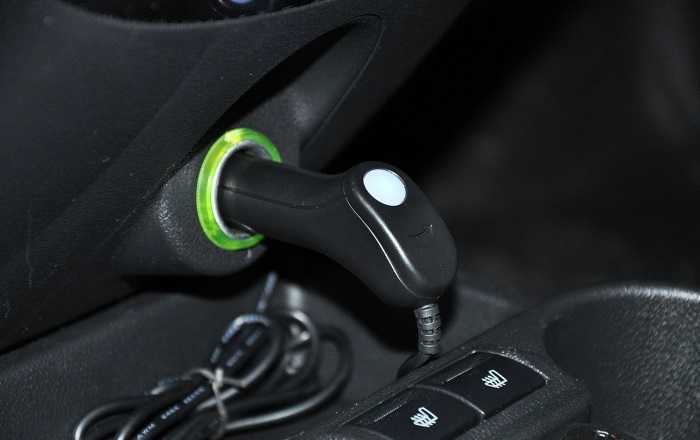

Сразу следует отметить, что кроме основного предназначения, в гнездо прикуривателя можно подключать огромное количество различной техники (для этого она должна иметь подходящий разъем).

• зарядки для мобильных телефонов;
• компрессоры для подкачки шин;
• автомобильные пылесосы;
• мини холодильники;
• аудиомагнитолы;
• измерительные приборы, а также многое другое.

Таким образом, прикуриватель является довольно универсальным и необходимым устройством внутри автомобиля, именно поэтому так важно, чтобы он был в исправном состоянии

Демонтаж и выполнение ремонта электрического подключения прикуривателя

Если ничего из вышесказанного не сработало, придется демонтировать само гнездо прикуривателя и смотреть на целостность электрических подключений

Выполнять эту задачу необходимо максимально осторожно, чтобы не повредить нежные контакты, а также не испортить визуальный вид гнезда. Зачастую этот предмет имеет хромированное покрытие, что усложняет его демонтаж

В каждом автомобиле есть свои особенности разборки этого узла

Если у вас есть возможность дотянуться до обратно стороны панели и подтолкнуть гнездо изнутри, подобный вариант демонтажа будет самым простым. В ином случае придется выполнить следующие действия:

В каждом автомобиле есть свои особенности разборки этого узла. Если у вас есть возможность дотянуться до обратно стороны панели и подтолкнуть гнездо изнутри, подобный вариант демонтажа будет самым простым. В ином случае придется выполнить следующие действия:

• найдите инструмент с обрезиненными наконечниками – это могут быть специальные плоскогубцы;
• если такого инструмента нет, используйте обычные плоскогубцы, но под инструмент следует подложить мягкую тряпку;
• тяните поочередно за разные края прикуривателя и медленно вытаскивайте его из места установки;
• не стоит прикладывать слишком большие усилия, ведь можно повредить пластиковые элементы панели и испортить внешний вид металла;
• после демонтажа обеспечьте высокую подставку под гнездо прикуривателя, чтобы он не висел на тонких проводах.

Это поможет вам безопасно и без повреждений демонтировать гнездо устройства и получить доступ непосредственно к проводам. Если вы дошли до этой стадии то, скорее всего, на корпусе вы найдете один отпаянный или сгоревший проводок. Его нужно припаять на место, чтобы обеспечить нормальную работу оборудования.

Если же вы нашли именно сгоревший провод, придется значительно потрудиться. В такой ситуации самым простым выходом будет обратиться к специалистам по автомобильной электрике и получить необходимые услуги у них. Это поможет избавиться от сложного копания в электрической проводке и даст желаемые результаты хорошей работы вашего прикуривателя.

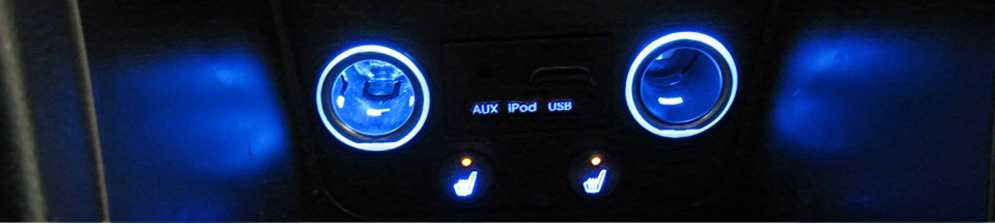

Если вам не хватает одного прикуривателя, можете установить еще одно гнездо, как сделал герой следующего видео:

Предохранитель

Для обеспечения безопасности работы прикуривателя и подключаемых к нему устройств, его электрическая цепь защищена предохранителем. Он находится в монтажном блоке, расположенном в салоне автомобиля под приборной панелью. На схемах он обозначается маркировкой F-13, и рассчитан на максимальный ток 15 А. Его корпус, обычно, синего цвета.

Почему перегорает предохранитель

Предохранитель прикуривателя в Приоре может перегорать вследствие:

• подсоединения к гнезду приборов, штекер которых конструктивно меньше гнезда;
• несоответствия расчетных величин тока цепи прикуривателя и подключаемого прибора;
• неисправности подключаемых приборов.

Диаметр гнезда прикуривателя Приоры равен 21 мм, а диаметр штекеров некоторых электронных или электрических приборов, запитываемых от прикуривателя составляет 18-20 мм. Другими словами, такой штекер будет болтаться в розетке, а неплотно прижатые контакты – искрить.

Искрение приводит к обугливанию контактов и повышению нагрузки на цепь. В итоге, меньшее, что нас ждет – замена перегоревшего предохранителя. То же самое произойдет и если неправильно (не под тем углом) вставить штекер в гнездо. Это, кстати, наиболее распространенная причина, по которой перегорает предохранитель прикуривателя.

Еще одной «популярной» причиной является разница в расчетных токах. Как уже говорилось, максимальный ток предохранителя составляет 15 А, и если подключить к прикуривателю, например, компрессор, потребляющий ток в 20 А, немудрено, что предохранитель сгорит. К этому может привести и длительная работа того же компрессора, пылесоса, холодильника, электрочайника.

Большинство современных электронных приборов, предназначенных для работы от прикуривателя, имеют собственный предохранитель, расположенный в штекере. Он позволяет защитить сам прибор от возможных перебоев в сети машины, а также сеть от неисправности гаджета. Но, если устройство неисправно (например, имеет место замыкание) и не оборудовано предохранителем, существует обратный риск для бортовой цепи.

Как заменить

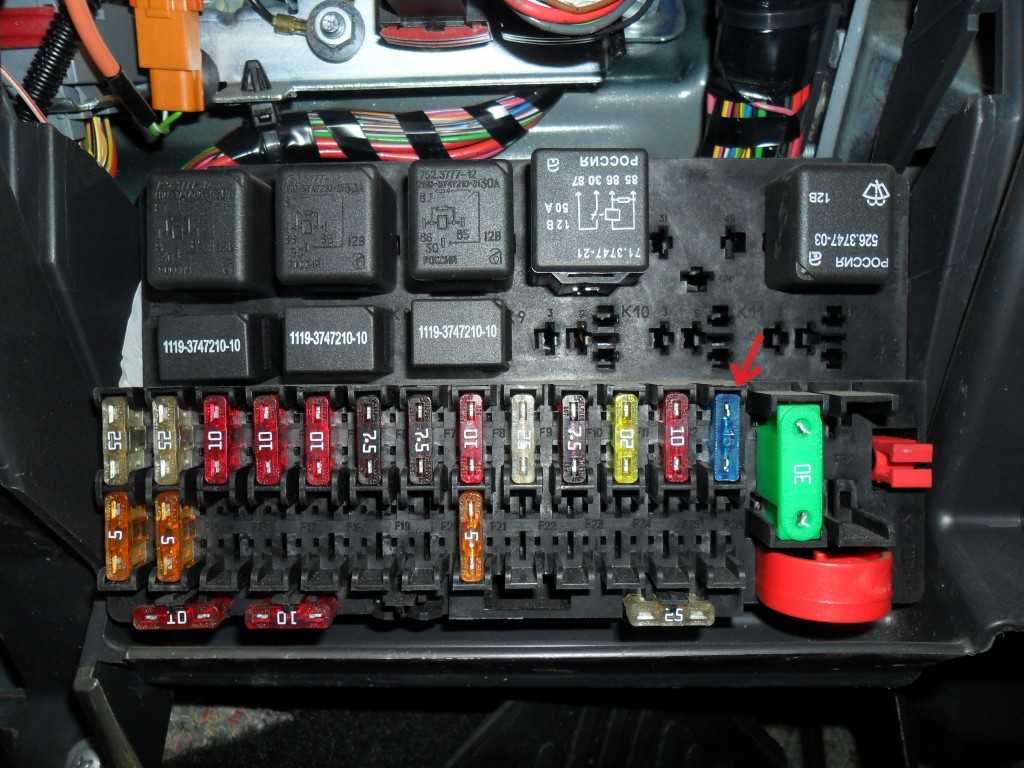

1. Открываем крышку монтажного блока, повернув 3 пластиковые защелки на пол-оборота, и снимаем ее.
2. Находим предохранитель в гнезде с маркировкой F-13 и вытаскиваем его из гнезда. Параллельно убеждаемся в его неработоспособности визуально или при помощи тестера.
3. Устанавливаем на его место новый предохранитель.
4. Устанавливаем крышку и закрываем ее.
5. Проверяем результаты своей работы.

Стоимость одного предохранителя составляет около 5-7 рублей, а комплекта из 10 шт – 40-60 рублей.

Ну и, конечно, ни в коем случае нельзя использовать вместо предохранителя различного рода «жучки», будь то монета, кусок провода или заколка жены. Их применение изменяет параметры электрической цепи, а ее перегрузка может не лучшим образом повлиять на работу любую из систем, где используется электричество.

Кроме того, применение перемычки чревато возникновением короткого замыкания уже не в цепи прикуривателя, а в цепи автомобиля. Результатом этого может быть все что угодно, в том числе и возгорание.

Почему не работает прикуриватель в машине

Существует несколько причин, объясняющих потерю работоспособности автомобильного прикуривателя. Среди самых распространенных выделяют:

1. Перегорание гнезда.
2. Попадание в гнездо постороннего предмета, который препятствует подключению.
3. Расшатывание или деформация «усиков» гнезда.
4. Повреждение предохранителя в блоке.

Последний элемент считается наиболее уязвимым к поломкам. Нередко он выходит из-строя по причине перегрузки, когда водитель подключает мощные электроприборы, включая:

1. Автомобильный холодильник.
2. Компрессор.
3. Матрасы.
4. Насосы.
5. И другие.

Съемные устройства способны работать с гаджетами небольшой мощности (ноутбуки, смартфоны, планшеты). Если ожидается подключение «тяжелых» устройств, лучше соединять их напрямую с аккумулятором. Такой процесс может показаться сложным, но главное — правильно устанавливать клеммы, соблюдая полярность.

Кроме проблем с предохранителем, выделяют следующие причины неисправности:

1. Короткое замыкание в проводке. Если изделие часто перегорает или подвергается сильному нагреву, следует проверить проводку. Перед этим нужно вынуть деталь из гнезда и оценить состояние контактов. Для проверки используется мультитестер и подробная схема проводов. В случае обрыва цепи кабелей будет срабатывать предохранитель.
2. Плохой контакт. В процессе эксплуатации гнезда изнашиваются или окисляются. В результате прибор перестает нагреваться, а подача тока приостанавливается. Чтобы восстановить работоспособность, сделайте простую чистку устройства.
3. Повреждение нихромовой спирали. Нагревательный элемент тоже подвергается перегоранию. В случае возникновения этой проблемы придется приобрести и поменять деталь своими руками.

Устройство и принцип работы

Конструкция прикуривателя достаточно проста. Внутри металлического патрона нихромовая спираль, которая разогревается. Патрон вставляется в гнездо прикуривателя, находящееся в разных местах салона. При нажатии на рукоятку происходит замыкание контактов, вследствие чего спираль начинает греться. После того, как нагрев достиг максимальной точки, срабатывает термореле и прибор отщелкивается до первоначального положения.

Напряжение тока цепи составляет 12 вольт. Поэтому не рекомендовано подключать к разъему прикуривателя более мощные устройства. Это приведет к перегреву и перегоранию предохранителя.

На сам прибор приходит три провода:

• черный – минус или масса, которая приходит на кузов авто;
• красный – отвечает за напряжение нагревательного элемента, подключен к плюсовой клемме аккумулятора через предохранитель;
• желтый – провод лампы подсветки.

Схема подключения

Подключение прикуривателя не отличается сложностью. Устройство соединяется с бортовой сетью всего тремя проводами.

1. Черный провод – масса авто подключается к корпусу прикуривателя.
2. Красный провод – питание крепится на клемму в торце корпуса. Этот резьбовой зажим одновременно является креплением фиксатора нагревателя, поэтому питание поступает и на него.
3. Желтый провод – питание подсветки приборов подключается к патрону лампы. Масса, на который подается через его контакт с корпусом прикуривателя.

Ваз 2104-07

Функции

В современном обществе важен не столько прикуриватель, сколько само его гнездо. Именно в это отверстие вставляются другие электрические приборы, без которых многим автолюбителям просто не обойтись. Говоря простым языком, гнездо – это так называемая розетка, только не в доме, а в машине. С его помощью можно заряжать свой сотовый, подключать навигаторы и радары, а также пользоваться мобильной автомойкой. С каждым годом рынок пополняется более новыми, разнообразными автомобильными аксессуарами и гаджетами, которые работают от электричества.

Прикуриватель – простое устройство, но даже в его работе могут случаться казусы и неполадки. В этой статье описаны все возможные варианты неисправности в работе прикуривателя, а также способы устранения неполадок для разных автомобильных марок.

Как устроен и работает прикуриватель?

Это патрон из металла с удобной рукояткой в форме кнопки. В патроне установлена специальная спираль из нихрома. На панелях приборов расположена специальная розетка. Если вставить прикуриватель в это гнездо и зафиксировать его там, тогда он будет подключен к электрической сети машины.

Плюсовой контакт соединен с центральным контактом гнезда и спиралью. «Масса» подается на цоколь гнезда.

Казалось бы, почему не работает прикуриватель? Ведь конструкция его предельно понятна и проста.

На гнезде установлена защита в виде предохранителя на 10 А, а располагается он в блоке предохранителей. Блок можно найти в разных местах. Это зависит от марки и модели автомобиля.

Причины отказа прикуривателя

В настоящее время, для автомобиля разработано тысячи аксессуаров, которые можно спокойно подключить в прикуриватель. Однако, мощность, на которую рассчитаны разъемы в разных автомобилях может заметно отличаться. Водители редко учитывают этот параметр и включают в «гнездо» прикуривателя различные электроприборы, на мощность которых он совсем не рассчитан.

При больших перегрузках перегорают как контакты прикуривателя, его разъем, так и предохранитель, который осуществляет защиту цепи от коротких замыканий и реагирует на высокую температуру. В остальных случаях – виной может стать и слишком низкая площадь сечения проводов, однако, такое может случиться в крайне редких случаях, так как производитель заранее рассчитывает сечение проводов, чтобы подобное не случалось. Поэтому, если перегорел прикуриватель или предохранитель, то их меняют.

К слову о предохранителях. Если предохранитель перегорел, ни в коем случае не торопитесь его менять. В первую очередь разберитесь, что стало причиной его выхода из строя. Предохранитель срабатывает в тех случаях, когда сеть была перегружена или замкнута накоротко. Короткое замыкание выглядит, как соединение «плюса» и «минуса» еще до подключения к разъему. В этом случае снижается сопротивление цепи, повышается ток и возрастает температура проводников. Данное явление вызывает плавление изоляции и может привести к возгоранию.

Если короткого замыкания не обнаружено, а причиной перегорания стала простая перегрузка, то только после этого можно производить замену предохранителя. Кроме того, запрещается устанавливать предохранители, рассчитанные на больший ток или не использовать их вообще.
