Положение дроссельной заслонки: проверка и устранение неисправностей. фото и видео

Как заменить датчик положения дроссельной заслонки?

Замена контроллера выполняется так:

В автомобиле деактивируется зажигание. АКБ отключать необязательно, поскольку устройство обесточено.
Открывается моторный отсек, от контроллера отключается разъем и выкручиваются болты, которые его крепят. Фиксирующих винтов обычно два, но их число может изменяться в зависимости от модели устройства и машины.
Вышедший из строя ДПДЗ демонтируется. Контакты, к которому он подключен, очищаются щеткой.
Выполняется монтаж нового контроллера

При установке надо осторожно соединить торцевую часть оси заслонки с местом монтажа устройства.
Затем контроллер прокручивается по кругу
Это важно сделать для того, чтобы совместить отверстия и зафиксировать болты, которые его крепят. После закручивания винтов на датчик устанавливается колодка с проводами.

Отключение колодки с проводами от контроллера

Выкручивание болтов, фиксирующих ДПДЗ

Установка прокладки перед монтажом нового контроллера

Причины возникновения неисправностей

Причины, по которым может потребоваться ремонт либо замена ДПДЗ:

Закислились контактные элементы. Эту проблему сложно назвать поломкой, но она относится к неисправностям, которые можно устранить. При длительной эксплуатации контакты датчика могут окислиться. Это связано с работой ДПДЗ в условиях перепадов температур и воздействии влаги. Для ликвидации проблемы надо демонтировать контроллер и произвести очистку контактных элементов ваткой, обработанной средством WD-40.
Стирание напыления на основании начального отрезка передвижения ползунка. Если резистивная основа удаляется, работа контроллера будет некорректной. Во время передвижения ползунка величина напряжения, которое поступает на управляющий модуль, увеличится. Но в результате стирания этого не происходит, поскольку сопротивление отсутствует. Это приводит к появлению неполадок, иногда происходят сбои в работе управляющего модуля.
Повреждение наконечников на устройстве. Если это происходит, то на подкладке образуются заусеницы, что в итоге приведет к поломке остальных элементов. В некоторых случаях контакты продолжат функционировать, но это продлится недолго, тем более что износ подложки увеличится. При подобных проблемах ползунок и резистивный слой откажутся контактировать, что приведет к неработоспособности мотора машины.
Поломка ползунка. Данный компонент устройства при длительной эксплуатации изнашивается. В результате он может отойти от необходимой траектории, что приведет к неполадкам.

Одна из причин выхода из строя контроллера положения заслонки дросселя показана в ролике канала «Все Сам».

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

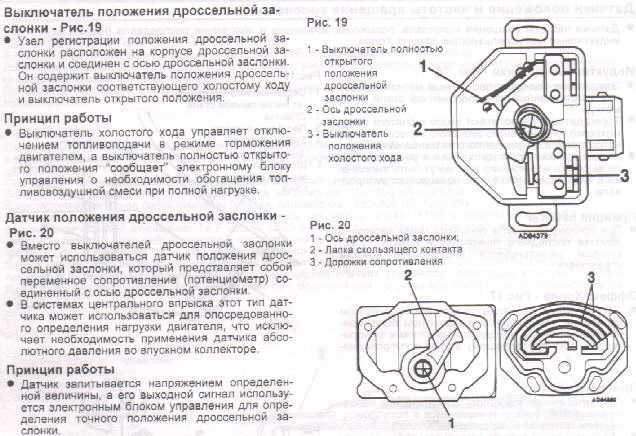

Конструкция устройства

Конструктивно устройство включает в себя следующее:

Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
Резистивное устройство, выполненное из керамики.
Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
Цанговый зажим, оснащается шлицем.
Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

Напряжение для питания устройства подается на два вывода — 1 и 2.
Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
Величина открытия заслонки узла составляет более 90 градусов.
Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
Число полных циклов активации устройства при его работе — не меньше одного миллиона.
Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Замена

На самом деле поменять этот датчик до безумия просто. Так что не спешите отправлять машину на станцию технического обслуживания. Все можно сделать своими руками, качество от этого не пострадает.

Для демонтажа датчика положения дросселя сначала его нужно отыскать.
Как мы уже отмечали, располагается искомый агрегат сбоку дроссельного патрубка на оси дроссельной заслонки.
Отыскав элемент, возьмите в руки фигурную отвертку.
С помощью этого нехитрого инструмента открутите пару болтов, которые удерживают устройство.
Обратите особое внимание на прокладку, которая имеется в наличии под старым регулятором. Использовать ее повторно не рекомендуем, лучше сразу купить новую

Зачастую прокладка идет уже в комплекте с самим датчиком дросселя.
Сняв старый датчик, можете немного зачистить место его установки, если там имеются загрязнения.
Далее ставится новый датчик вместе с новенькой прокладкой из поролона и затягиваются болты.
Старайтесь максимально до упора затянуть крепежные элементы, иначе в противном случае новый датчик дроссельной заслонки быстро потеряет свою эффективность. Придется заново проводить работы.
Никаких настроек выполнять после замены не нужно.
Нулевая отметка на контроллере позволит определить, что дроссель полностью закрыт.

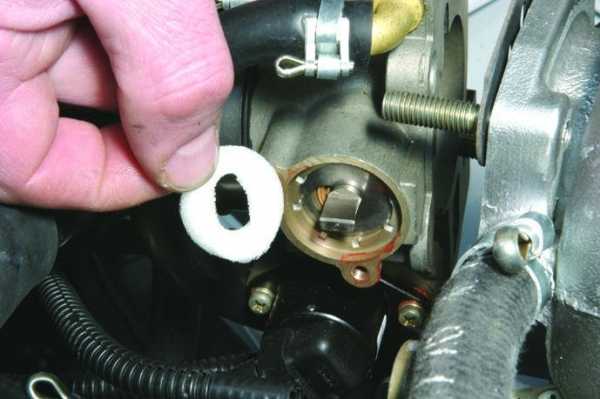

Поролоновая прокладка

Что выбрать?

При замене у многих уже более или менее опытных автовладельцев возникает вопрос, какой регулятор лучше установить. Ведь существует два типа.

Тип датчика	Особенности
Пленочно-резистивные	Такие датчики обычно устанавливаются заводом-изготовителем. Ресурс такого датчика положения заслонки дросселя составляет по заявлениям около 55 тысяч километров, но на практике приходится менять чаще
Бесконтактные	Работа такого устройства основана на магнитно-резистивном явлении, применяется элемент Холла. По стоимости он заметно выше первого варианта, однако менять его вряд ли придется. Ресурс огромный, надежность высокая

В погоне за экономией многие забывают про важность качества. А ведь именно оно должно стоять на первом месте при выборе запчастей при ремонте автомобиля

ДПДЗ — важное, но легкое в замене устройство. На операцию по ремонту у вас уйдет не более часа даже при условии, что вы только начинаете постигать прелести самостоятельной починки автомобиля

Но ни в коем случае не затягивайте с ремонтом датчика, иначе это может негативно сказаться на работе двигателя, его ресурсе и стоимости топлива, которое вы будете перерасходовать из-за некорректных данных от датчика на ЭБУ.

Загрузка …

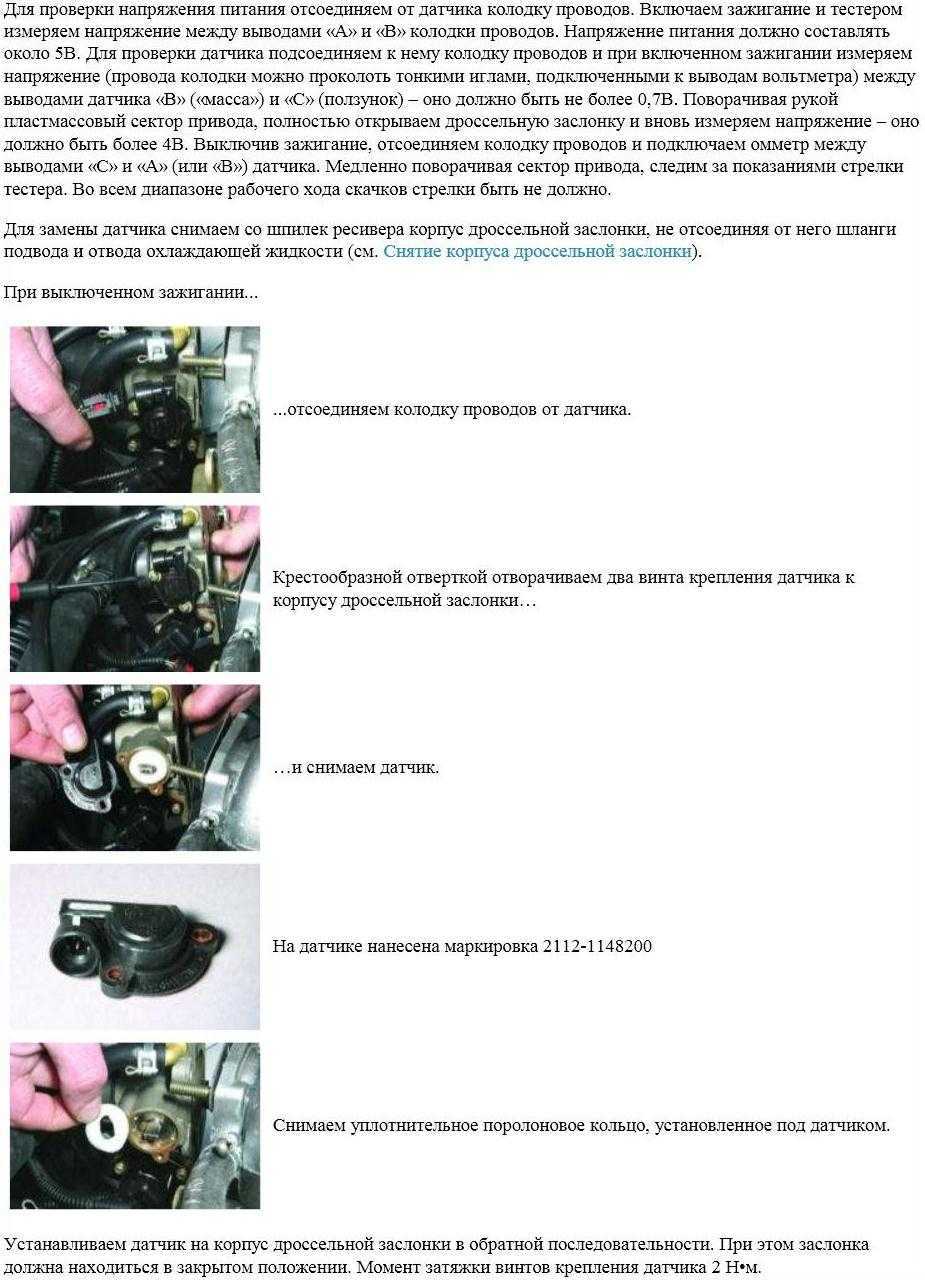

Инструкция по замене датчика на ВАЗ 2110-2112

Первым делом открываем капот автомобиля и находим местоположение нашего датчика. После чего отогнув фиксатор, отсоединяем штекер питания, как это наглядно показано на фото ниже:

Теперь отворачиваем два болтика крепления датчика, как это показано на фотографии ниже:

И затем можно аккуратно вынимать ДПДЗ из своего места на дроссельном узле:

Обратите внимание, что при установке нового датчика нужно не забыть поставить поролоновое кольцо, которое хорошо видно выше. Установка проходит в обратной последовательности и желательно покупать деталь, код который совпадает с заводским

Цена ДПДЗ на ВАЗ 2110-2112 составляет порядка 250-400 рублей в зависимости от модели и производителя.

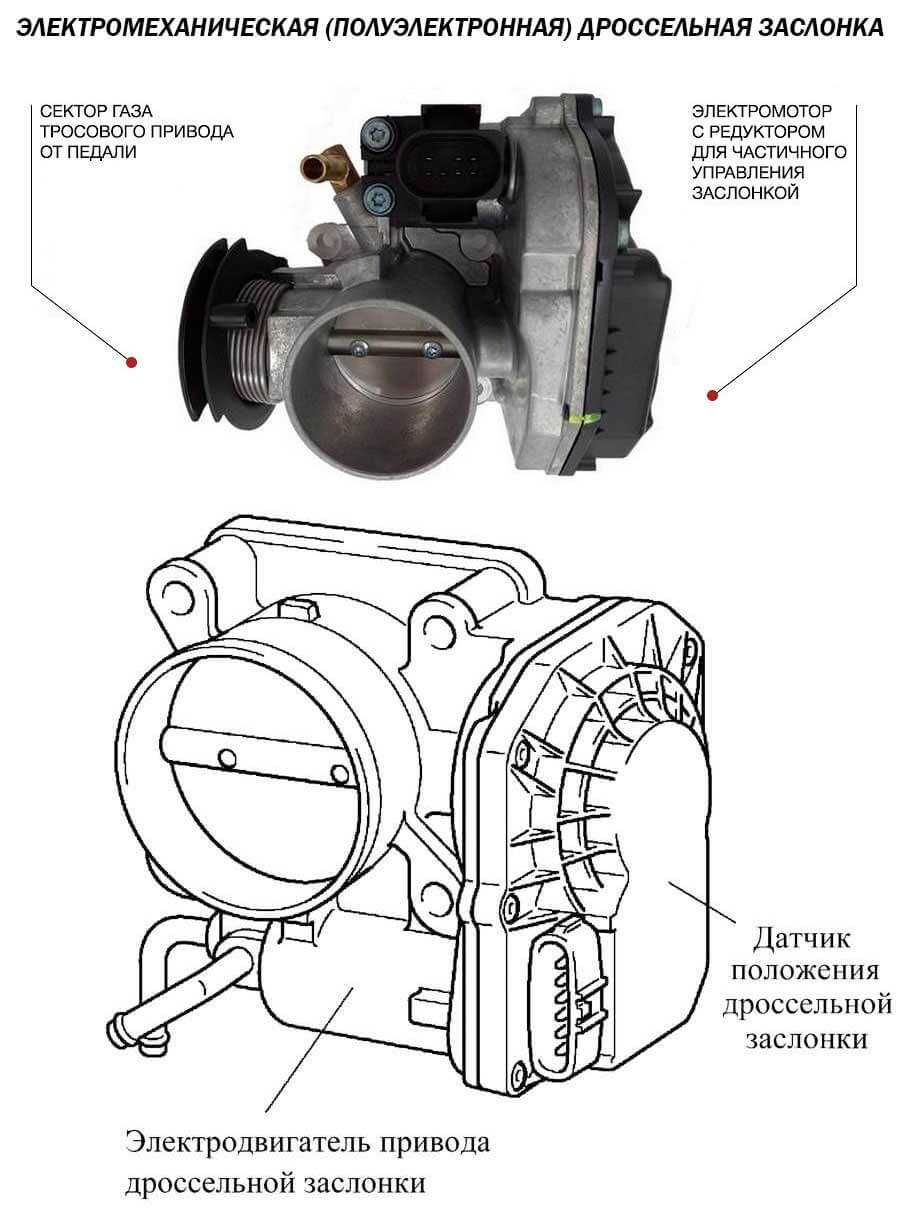

Электронная дроссельная заслонка: как она устроена, и как её ремонтировать?

Тренд автомобильного инжиниринга всех последних лет – планомерное отстранение водителя от непосредственного управления машиной. Пока, слава богу, мы не дошли массово до потери жесткой связи наших рук и ног с поворачивающимися колесами и тормозами, но к тому все явно идет… Как минимум, ни один автомобиль в наши дни уже не выпускается без электронной дроссельной заслонки, при которой мы не отдаем прямую команду дросселю «больше воздуха!» правой ногой через тросик, а высказываем пожелание блоку управления двигателем, который уже сам отправляет команду на заслонку. Хорошо это или плохо, и как с этим жить?

История вопроса

П ринято считать, что так называемый E-газ – это технология последнего примерно десятилетия. В чистом виде – да, но интегрированный электропривод в дроссельных заслонках появился гораздо раньше – еще в 80-х. В те годы на оси заслонки с одной стороны располагался сектор газа, связанный с педалью акселератора классическим тросиком (да-да, «колесико», которое приводится в движение тросиком от педали, называется «сектором газа»!), а с другой стороны ось заслонки соединялась через шестеренчатую передачу с небольшим электромотором.

Собственно, на поведение машины при движении моторчик влияния не оказывал – связь с ногой водителя была олдскульная, механическая и четкая: как надавишь, так и поедешь! А вступал в работу электромотор только в режиме холостого хода, корректируя степенью приоткрытия заслонки обороты при прогреве и после прогрева, а также чуть добавляя газку при включении мощных потребителей электроэнергии и крутящего момента – кондиционера летом, ГУРа на морозе, разных обогревов и т.п. Чуть позже функции моторчика в дросселе расширились – при практически неизменной конструкции добавилось электронных команд: он стал управлять не только оборотами холостого хода, но и оборотами в движении – при включении круиз-контроля и при активации антипробуксовочной системы.

Сейчас же все достигло «апофигея технологичности» – механическая связь заслонки с педалью газа исчезла в принципе, и все команды – как от ноги водителя, так и от сервисных систем – дроссель получает лишь при посредничестве блока управления двигателем. Причин тому – три:

Экологические требования;
Рост экономии топлива;
Удобство в реализации множества современных функций автомобиля.

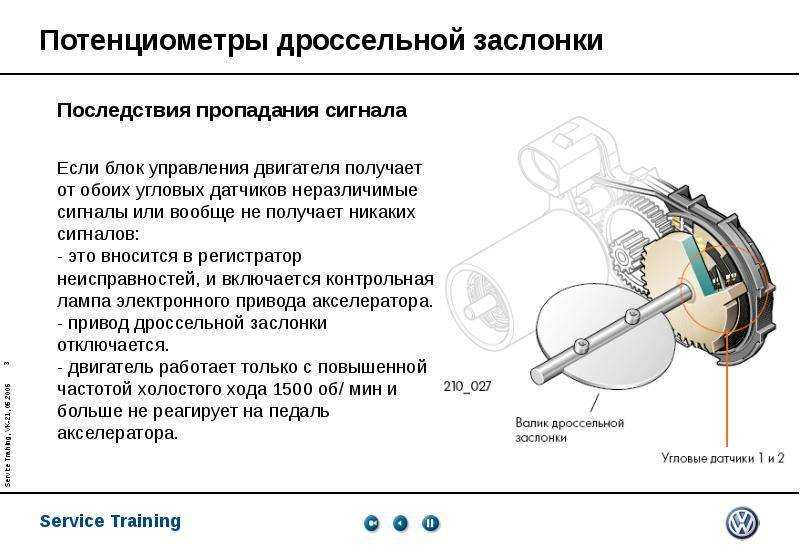

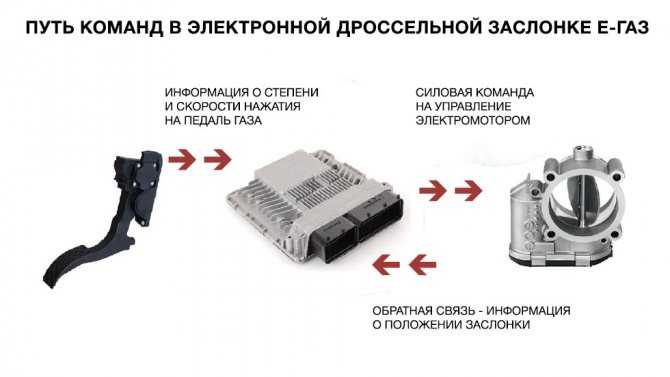

Электронный дроссель в наши дни

Итак, прямая связь дроссельной заслонки с педалью упразднена полностью и окончательно. Как я уже говорил, нажатием на педаль мы отправляем сигнал в блок управления, а тот в свою очередь анализирует обстановку и множество параметров, а затем отдает команду на подачу воздуха. При этом надо сказать, что за добрый десяток лет развития тандема электронной педали газа и электронного дросселя в его современном понимании система благополучно переросла ряд детских болезней – как чисто физических, так и софтовых.

Изнашивающиеся скользящие контакты датчиков положения заслонки вытеснила бесконтактная индуктивная связь, появилось множество новых функций – не настолько явных, чтобы занять строчку в техническом описании автомобиля, но в комплексе достаточно важных.

Например, ход педали газа стал нелинейным, что позволило лучше контролировать автомобиль во время начала движения: при мощном моторе (где заслонка имеет большой диаметр) исчез риск избыточно резко рвануться вперед при легком касании педали – электронный дроссель в первой четверти хода педали газа реагирует намеренно вяло.

E-газ позволяет наиболее оптимально провести разгон на авто с турбированным двигателем, в значительной мере борясь с турбоямой и обеспечивая более ровное ускорение с низов. Е-газ поможет и при режиме «педаль в пол», когда в случае классической тросовой заслонки первые мгновения идет неоптимальное сгорание смеси, и теряются секунды на разгоне. Конечно же, нельзя не упомянуть эффективную систему автоматического управления тягой мотора для борьбы со сносами и проскальзываниями ведущих колес.

При этом, правда, нужно отметить, что поведение электронного дросселя на бюджетных машинах по-прежнему серьезно отличается от среднеценовых и, тем более, премиальных автомобилей. В «бюджетках» E-газ, к сожалению, излишне туповат, задумчив и не способствует получению истинного удовольствия от драйва.

Да еще порой и на безопасность влияет отрицательно – дроссель с неоптимальным управляющим программным обеспечением реагирует на нажатие педали с задержкой, выдавая момент на колесах тогда, когда уже поздно. При отсутствии систем стабилизации зимой на скользком покрытии и в повороте такая реакция машины способна свести на нет ваши традиционные навыки зимнего вождения и создать аварийную ситуацию.

Проверка работоспособности ДПДЗ

Если во время эксплуатации транспортного средства был обнаружен хотя бы один из признаков неисправности датчика положения дросселя, его функциональность обязательно нужно проверить. Для этого от владельца авто не требуется каких-либо специальных знаний. Достаточно иметь мультиметр и знать чёткую последовательность действий.

Главное, помнить, что Check Engine — это лампочка, которая установлена специально для того, чтобы сигнализировать водителю о неисправном двигателе. Если она загорелась, значит, незамедлительно нужно обратиться на СТО либо установить неисправность своими силами.

При отсутствии проблем лампочка будет загораться при запуске двигателя и мгновенно гаснуть по завершении диагностики. Если Check Engine продолжает гореть, значит, проблема в системе существует. В этом случае без опытного специалиста не обойтись.

https://youtube.com/watch?v=PlLLN1WFrh0

Относительно определения неисправностей дроссельной заслонки, симптомы которых были выявлены в процессе эксплуатации автомобиля, существует определённый алгоритм действий:

Первым делом необходимо выключить зажигание, осмотреть панель приборов, заметить, горит или нет лампа-индикатор Check Engine, которая сигнализирует о присутствии проблем. Если индикатор не светится, нужно залезть под капот и проверить ДПДЗ.
Далее понадобится мультиметр — специальный прибор для проверки работы датчика дросселя.
Необходимо определить наличие «минуса». Чтобы не отбрасывать отдельно каждый провод, стоит прокалывать нужные провода и выполнять их измерение.
Таким же способом осуществляется поиск «массы». В период проверки механизма включать зажигание не нужно.

Цель выполнения предварительных действий — проверка наличия питания датчика ПДЗ. Напряжение зависит от марки авто. К примеру, для одних машин оно может составлять всего 5 В, а для других моделей — 12 В.

Алгоритм действий для определения неисправностей ДПДЗ, симптомы которых были выявлены при движении транспортного средства:

нужно включить зажигание и по очереди прокалывать провода необходимой цепочки с помощью мультиметра. На дисплее прибора должен высветится показатель напряжения 0,7 В;
вручную открывается заслонка дросселя: значение напряжения должно быть больше 4 В;
зажигание выключается, один разъём отбрасывается. На участке между выводом ползунка и проводом (который остался) подсоединяется щуп мультиметра;
теперь необходимо вручную прокручивать сектор и наблюдать за показаниями измерительного устройства. Если наблюдается плавный рост значений без резких скачков, значит, датчик ПДЗ работает нормально. В противоположной ситуации можно говорить о повреждении (потёртости) дорожки резистора.

Эти показатели влияют на правильное функционирование электронного блока управления (ЭБУ), который контролирует основные рабочие процессы автомобильного двигателя, подачу на форсунки топливной смеси. Если на ЭБУ подаются неточные цифры, то и блок управления будет принимать неверные решения.

К примеру, дроссельная заслонка открыта полностью, а электронный прибор показывает, что она закрыта. Если присутствуют подобные симптомы — это явная неисправность датчика дросселя, он подлежит обязательной замене.

Диагностика мультиметром

Переходим под капот. Если не хотите отсоединять сам датчик, то можно это сделать на машине.

Находим его и колодку подключения. Он находится на узле дроссельной заслонки. Разъем, в большинстве случаев, трех контактный: два контакта внизу – опорное напряжение и минус, сверху – сигнальный провод. Отсоединять разъем пока не нужно, проверку разделим на несколько этапов.

Распиновка нескольких типов ДПДЗ (трех и четырех контактных)

Проверка напряжения на сигнальном проводе

Включаем зажигание.
Подключаем положительный щуп мультиметра к сигнальному выводу разъема.
Минусовый щуп цепляем на кузов или минусовую клемму аккумулятора.
Переводим прибор в режим измерения постоянного напряжения – 20 вольт.

Скачкообразных показаний не должно быть. Если напряжение скачет, резко меняется в большом диапазоне – датчик на мусорку. В нулевом положении заслонки показание мультиметра равно 0 – обрыв в проводке или ДПДЗ вышел из строя.

Проверка опорного напряжения

Если при включенном зажигании на сигнальном проводе 0, как говорилось выше, значит может быть обрыв в цепи проводки. То есть, на датчик не поступает 5 вольт, необходимые ему для работы.

Есть две причины этому:

Обрыв плюсового или минусового провода;
Блок управления не создает 5 вольт.

Второй вариант – более сложный и дорогой, его рассматривать пока не будет. Поговорим о диагностике первого случая.

Выключаем зажигание.
Снимаем разъем с датчика.
Подключаем щупы мультиметра к клеммам разъема, они обозначены на рисунке буквами «А» и «Б».

Включаем зажигание и переводим прибор в положение «Постоянное напряжение – 20В». На экране должно быть 5В, если нет, продолжаем искать обрыв.

Замер опорного напряжения на колодке датчика положения дросселя (правильно и неправильно)

Вынимаем минусовой щуп из разъема датчика и подключаем его к минусу АКБ. Если напряжение «0» – обрыв плюсового провода или неисправность пяти вольтовой шины ЭБУ. Если показания равны 5В, значит обрыв минусового провода.

Его можно прозвонить, подключив плюсовой щуп к минусовому контакту колодки датчика, минусовой щуп прибора оставив на аккумуляторе. Переводим мультиметр в режим «Прозвонка». Если прибор молчит, значит провод поврежден, нет «земли» на ДПДЗ.

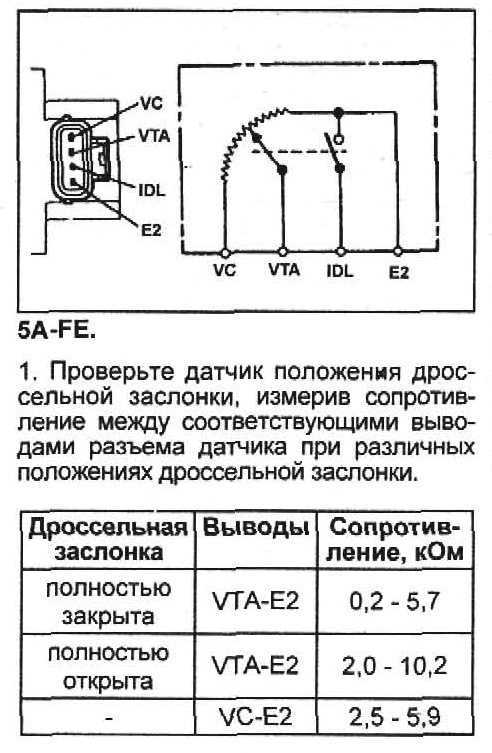

Проверка сопротивления

Выключаем зажигание.
Отключаем разъем от датчика.
Подключаем щупы мультиметра к контактам «B» и «С».
Переводим мультиметр в режим измерения сопротивления «20КОм».

На автомобиле это сделать будет проблематично, можно снять ДПДЗ с дросселя и проверить его дома.

Вращаем рукой дроссельную заслонку. Сопротивление должно плавно изменяться по мере вращения датчика от нулевого до крайнего положения.

Процедура замены механизма

К операции замены датчика дроссельной заслонки нужно подойти внимательно и осознанно. Подготовьте все необходимые материалы и оборудование. Рассмотрим этапы замены датчика дроссельной заслонки:

приобретите новый ДПДЗ, кроме этого для замены вам понадобиться крестовидная отвертка, поролоновый материал в форме кольца и патрубок дроссельный;
откройте капот, снимите минусовую клемму, далее вам необходимо отключить зажигание и аккумулятор;
найдите под капотом пластиковую защелку, отсоедините механизм со всеми прилежащими проводами;
с помощью отвертки отсоедините датчик, крепящийся к основе;
сняв старый механизм, вы увидите потрепанную поролоновую подкладку, вам необходимо удалить ее с поверхности. Установив на это же место новую подкладку, приступайте к монтажу заслонки. Вам необходимо крепко закрепить механизм, чтобы при езде не создавались вибрационные движения системы;
необходимо присоединить систему со всеми проводниками к разъемам датчика дроссельной заслонки;
если при установке нового механизма аккумулятор не был отключен, тогда необходимо сделать это перед эксплуатацией нового датчика. Для этого отключите ток во всей машине на пять минут;
теперь необходимо испытать новый датчик. Для этого проведите проверку всех секторов механизма, убедитесь в том, что все элементы на месте и слажено взаимодействуют между собой;
окончательным этапов является проверка работы всей системы. Для этого вам необходимо измерить напряжение на всех участках системы. Необходимо, чтобы полученные значения соответствовали заданным параметром. Омметром замерьте сопротивление на всех участках, чтобы исключить вероятность отклонений от нормы.

Никогда не забывайте о том, что каждой машине необходима забота. Периодически прочищайте двигатель, проверяйте сопротивление контактов и уровень вибрации на необходимых участках. Всегда имейте в своем гараже всю необходимую измерительную технику. Изучив некоторые особенности строения своего авто, вы всегда сможете вовремя прийти к нему на помощь, если что-то пойдет не так. Лучше вовремя провести профилактику, чем потом тратить множество денег на ремонт автомобиля.

Датчик дроссельной заслонки – это очень тонкий и уязвимый механизм, поэтому нуждается в большом внимании, но если вы будете систематически проверять его состояние и прочищать контакты, то ваша машина прослужит вам долгую верную службу.

Терять ценное топливо не хочется никому, поэтому нужно всегда контролировать работу датчика заслонки. На СТО проверка может обойтись вам в копейку, в то время, как вы сами можете провести все необходимые процедуры у себя в гараже.

Купить датчик дроссельной заслонки для вас не составит труда. В любом специализированном магазине есть большой выбор подобных механизмов. По словам специалистов, проблемы с ДПДЗ встречаются довольно часто, именно поломки этого механизма служат причиной заглушки авто среди дороги. Чтобы этого не случилось, относитесь внимательно к своей машине и вовремя проводите профилактические работы.

Признаки неисправности датчика

В датчике удельная проводимость меняется, если элемент находится:

в открытом положении — на третий индикаторный контакт подаётся напряжение в 4 вольта;
в закрытом положении — минимальное значение тока составляет до 0,7 вольта.

Очевидно, что регулятор дросселя отвечает за многое и его неправильное напряжение вызывает различные проблемы с движком. На высоких оборотах он глохнет и работает, как попало. Особенно часто это происходит во время переключения скоростей коробки, либо при переходе с любой передачи на нейтральный ход. В это же время растёт потребление горючего.

Другие признаки: мотор произвольно глохнет и в нейтральном режиме. Часто наблюдаются провалы педали газа, рывки — преимущественно во время ускорения автомобиля. Естественно, падает мощность ДВС, что легко определяется на подъёмах, при буксировке или переброске грузов. Ещё одним характерным симптомом неполадки регулятора дросселя является загорание индикатора Check. После подключения сканера обычно выскакивает ошибка P0120.

Индикатор Check на приборной панели

Дополнительная проверка ДПДЗ

Далее стоит протестировать разрывание контактов ХХ. По стандарту они на многих автомобилях располагаются на коннекторах датчика снизу. Подсоедините в контакту один конец мультиметра, а вторым мы будем перемещать дроссельную заслонку. Если напряжение изменяется при проворачивании дроссельной заслонки, то значит все отлично, и датчик работает правильно. Если показания никак не меняются, то попробуйте поменять местами контакты измерительного прибора. Постоянное значение указывает на неисправность в работе ДПДЗ, скорее всего дал сбой переменный резистор. Если вы хороший специалист и разбираетесь в радиотехнике, то можете заменить резистор самостоятельно. Это далеко не считается правильным, поэтому мы вам советуем заменить модуль целиком.

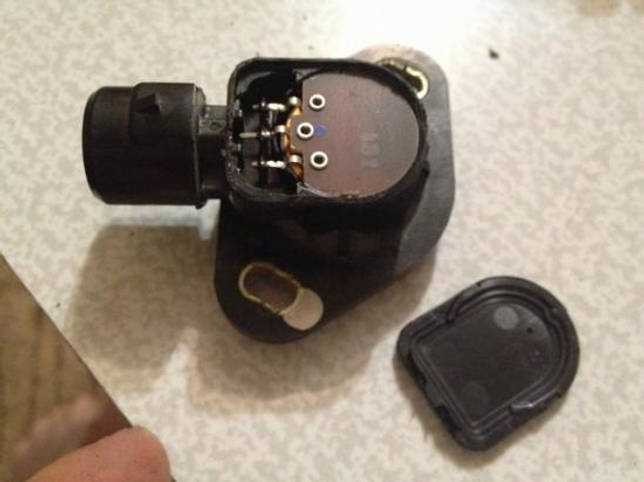

Переменный резистор

Этот резистор считается неотъемлемой частью конструкции модуля. Сопротивление на резисторе изменяется при разном положении заслонки, таким путем и определяется ее точное положение. Для того чтобы понять правильно ли работает нужно подсоединить к мультиметру оставшийся провод. Включается зажигание, а затем медленно перемещается заслонка. Напряжение должно постепенно увеличиваться, помните, что никаких резких скачков не должно быть. Если вы их заметили, то скорее всего у вас проблемы с двигателем. Чтобы их диагностировать понадобится диагностика двигателя, ее вам сделают в ближайшем автосервисе.

Симптомы неисправности датчика

Основные признаки, по которым можно выявить проблемы в работе контроллера ДПДЗ:

В работе силового агрегата на холостом ходу возникают сложности. Обороты нестабильные, могут резко увеличиваться или падать, водитель при этом не жмет на педаль газа.
Силовой агрегат может заглохнуть, когда водитель переключает передачу из одного режима в другой. Произвольная остановка мотора возможна как при езде на нейтральной скорости, так и при стоянке, к примеру, на светофоре или в пробке.
Расход бензина существенно возрастает. Иногда рост потребления горючего незаметен для автовладельца. Тогда определить перерасход можно только путем замера.
Фиксируется нестабильность в оборотах холостого хода. Причем это не зависит от режима функционирования силового агрегата.
Мощность мотора машины значительно падает. Ее снижение обычно точно можно заметить при движении на подъеме, когда включена повышенная передача. Переключившись на более низкую скорость, можно избежать падения «тяги».
Если автомобиль разгоняется или двигается на невысокой скорости, могут ощущаться рывки при нажатии на газ.
Двигатель глохнет, как только водитель отпускает педаль газа.
Из впускного коллекторного устройства начинают раздаваться звуки хлопков. Они появляются периодически, иногда их можно услышать при нажатии на газ.
На панели приборов появляется световой индикатор Check Engine. Он может гореть постоянно либо загораться периодически.

Иван Васильевич подробно на практике рассказал о симптомах неисправностей ДПДЗ.

Проверка ДПДЗ

Если автомобиль показывает один или несколько признаков неисправности, нужно проверить датчик. Этот процесс не требует специальных навыков: достаточно иметь мультиметр и соблюдать определённую последовательность действий.

В первую очередь требуется выключить зажигание

Обратить внимание, горит ли лампочка «Check Engine». Если она потухла, значит, можно открыть капот и осмотреть ДПДЗ

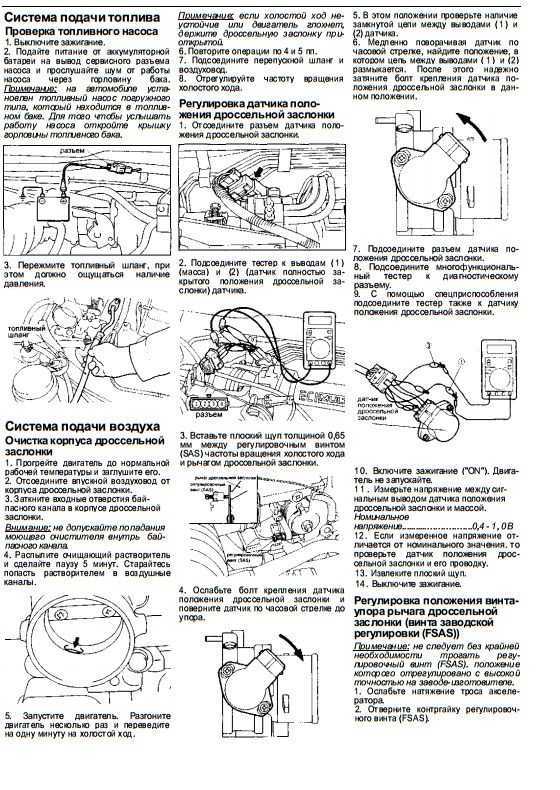

Для этого нужен мультиметр, с помощью которого будут сниматься показания.

Проверить наличие «минуса». Для того чтобы не отключать каждый провод, достаточно их просто проколоть. Таким же образом следует найти «массу».
Узнать, поступает ли на датчик питание. В зависимости от автомобиля напряжение может быть разным — 5 или 12 вольт. Включив зажигание, нужно проткнуть провода по очереди: измерительный прибор должен показывать 0,7 вольт.
Вручную открыть дроссельную заслонку, что спровоцирует напряжение подняться выше 4 вольт.

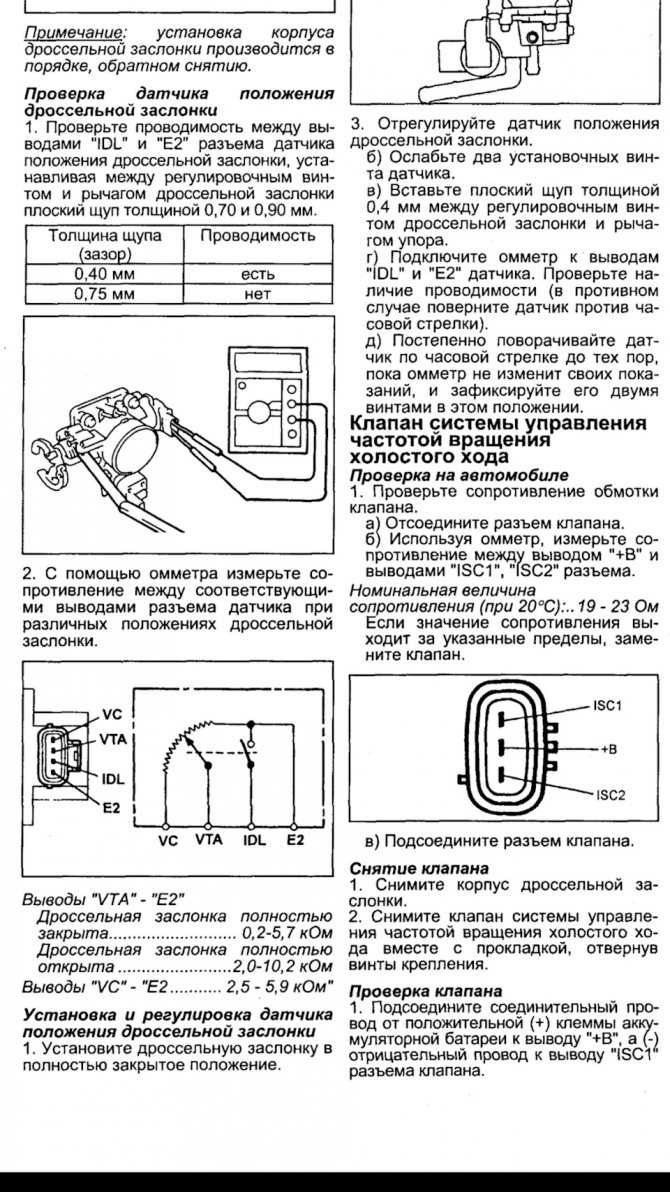

Далее требуется выключить зажигание, отсоединить один разъём. Подключить мультиметр между одним из остальных разъёмов и выводом ползунка.
Не спеша повернуть сектор рукой, отслеживая показания стрелки. Плавный подъём без колебаний говорит о том, что всё в норме. Ступенчатое повышение измерений говорит о том, что образовались критические неполадки на дорожке резистора. Эти показания важны, так как влияют на работу блока управления, который подаёт топливо в инжекторы. ЕСМ перенимает данные, отталкиваясь от них, поэтому в случае несоответствия положения заслонки действительности начнутся проблемы с подачей топлива.

Если ДПДЗ неисправен, он требует замены. Помимо этого, нужно сделать несколько проверок, чтобы предотвратить поломки в будущем. Желательно полностью заменить датчик — небольшая стоимость позволит двигателю работать полноценно. Проблемы, для решения которых рекомендуется замена датчика:

Деформация датчика, которая приводит к искажению передаваемой информации;
Должным образом не размыкаются контакты холостого хода.

После замены ДПДЗ на новый не требуется дополнительная настройка. Он по умолчанию считает нулевой отметкой ход вхолостую.

На что влияют неисправности ДПДЗ

На параметры холостых оборотов. В инжекторах нет единой системы этого хода в таком виде, в котором мы привыкли его видеть в карбюраторных моторах. Все параметры такого режима рассчитываются только по показаниям ДПДЗ. Нестабильные обороты, перебойная работа мотора.
Увеличения расхода горючего. Прибор посылает сомнительный сигнал, который воспринимается ЭБУ как закрытые заслонки (хотя реально она открыта). Включаются параметры, подразумевающие увеличение доли топлива в смеси. Выходит, что автомобиль работает как обычно, со стабильной скоростью вращения валов, а бензина тратит намного больше.
Набирая скорость, чувствуются провалы, машину ощутимо дергает.
При неизменном положении педали акселератора, машину подергивает, а при резком высвобождении педали, двигатель окончательно глохнет.
Машина не тянет, чувствуется потеря мощности.

Включается кнопка Check Engine, свидетельствующая об фиксации ошибки.
