Цепь грм - ресурс, проблемы и неисправности

Какими ещё способами можно проверить ремень ГРМ

Проверить ремень газораспределения и предотвратить его обрыв – более сложная задача в сравнении с серво-ремнем (управляет работой генератора, гидроусилителя и т.д.). Это обусловлено затрудненным доступом к этому узлу, который, как правило, закрыт специальными кожухами. Чтобы проверить ремень ГРМ необходимо провести работы по частичной разборке мотора, а для этого необходимы профессиональные навыки и специальный инструмент. Но, стоит отметить, что о состоянии зубчатого ремня можно судить не только по результатам визуального осмотра, но и по некоторым признакам его неисправности:

Превышение срока эксплуатации.

Ресурс службы ремня газораспределения определяется пробегом авто или длительностью его эксплуатации. К примеру, некоторые автопроизводители указывают, что на их моделях ремень ГРМ следует менять через 60 тыс. км

Но не менее важно учитывать и временной срок службы этого элемента. Материал, из которого он изготовлен, теряет свои характеристик, в среднем, через 4 — 5 лет

После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться

Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния

После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться. Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния.

Для производства ремней ГРМ используются материалы, которые подвержены воздействию временем, поэтому стоит учитывать возраст этого изделия. Именно поэтому, эксперты рекомендуют проверить или даже заменить ремень ГРМ при приобретении авто с пробегом (нет гарантии, что предыдущий владелец строго соблюдал регламентные требования или покупал качественные запчасти).

Двигатель авто плохо заводится и его мощность заметно снизилась.

Растянувшийся, изношенный или слабо натянутый ремень механизма газораспределения может перескочить на один или несколько зубцов. В результате будет нарушена работа системы зажигания, так как топливно-воздушная смесь будет возгораться до или после нужно момента. При такой неисправности двигатель будет плохо заводиться, а после его запуска могут наблюдаться вибрации и провалы в работе. В таких случаях будет полезно узнать, как проверить натяжение ремня ГРМ, поскольку длительная работа мотора в таком режиме приведет к более серьезным поломкам.

Увеличение дымности при работе ДВС.

Изношенный ремень ГРМ может стать причиной разрушения катализатора, так как топливо не полностью сгорает в камерах двигателя и попадает в выхлопную систему. В результате катализатор будет работать при более высоких температурах, а его соты начинают спекаться. Проверить наличие такой неисправности можно визуально. Нужно понаблюдать за выхлопной системой. Если во время работы двигателя появляются хлопки, а из трубы идет дым черного цвета, то это может указывать на переобогащение топливной смеси, вызванное неисправностью ремня ГРМ.

Тикающий звук при работе двигателя.

Если материал ремня ГРМ потерял свои характеристики из-за сильного износа или от времени, то он начинает растрескиваться или разлохмачиваться. В таком случае во время работы мотора в районе защитного кожуха газораспределительного механизма могут появляться тикающие или шаркающие звуки. При этом, периодичность такого шума зависит от количества оборотов двигателя. Похожие звуки могут появиться в результате подклинивания подшипника в натяжном ролике. Не стоит затягивать с обращением в автосервис при появлении таких шумов. Чтобы проверить работу узла ГРМ и устранить проблему, нужно будет снять защитный кожух.

Наличие подтеканий из-под защитного кожуха.

Показателем потенциальной неисправности узла ГРМ могут являться подтеки технических жидкостей в районе крышки газораспределительного механизма. Антифриз из-под шкива водяного насоса или масло из-под изношенного сальника коленвала, попадая на ремень ГРМ, способствуют его растрескиванию и ускоренному износу. Чтобы проверить состояние механизма и заменить комплект ГРМ, нужно выполнить разборку узла.

Стартер работает хорошо, но мотор не заводится.

Такой признак может свидетельствовать о серьезных неприятностях. Если стартер крутится даже лучше, чем обычно, но двигатель даже не пытается запуститься, то это может указывать на отсутствие компрессии в результате обрыва ремня ГРМ и деформации клапанов после контакта с поршнями. Достаточно часто после обрыва ремня автовладельцам приходит выполнять капитальный ремонт или замену двигателя. В обоих случаях предстоят существенные финансовые затраты.

Зачем требуется замена

Вполне закономерный вопрос, который задают многие. Ведь если цепь такая надежная и долговечная, а при условии правильной эксплуатации работает так же долго, как и двигатель, почему так часто интересуются заменой цепи.

Работа ГРМ напрямую зависит от состояния, степени износа и качества цепи. При работе мотора механизм также активно работает, причем под большими нагрузками. А в таком режиме ни один элемент вечно служить не сможет. Начинается процесс постепенного износа. Если на цепи сломается хотя бы один зубец, будет происходить проскальзывание. Даже оно одно может повлечь за собой череду неисправностей и полный выход из строя узла. Как показывает практика, при обрывах цепи появляются проблемы с клапанами двигателя, которые подлежат в итоге замене. Если это дизельный мотор, тогда есть риск поломки распредвала. В этой ситуации нужно менять не только цепь, но также распределительный вал, клапана и прокладку головки блока.

Если несвоевременно поменять цепь, последствия могут оказаться крайне серьезными, а на их устранение придется потратить внушительную сумму денег.

В связи с этим рекомендуется своевременно проводить диагностику. Заметив признаки износа, цепь обязательно меняют. Кстати, если покупаете подержанную машину, обязательно изучайте состояние цепного привода. Элемент не самый дешевый, а потому затраты на приведение авто в порядок существенно увеличатся.

К чему приводят неисправности?

Проблемы в цепи ГРМ способны привести к крайне нежелательным результатам:

Растянутые цепи обычно имеют тенденцию перескакивать на несколько зубьев, обычно при запуске двигателя;
При наличии свободного хода цепным приводом ГРМ, он может отрывать успокоитель и быть причиной повреждения цилиндров;
Однорядные цепи ГРМ, могут разрываться после прохождения автомобилем 50-80 тыс. километров, тогда как с двухрядными такой казус происходит крайне редко.

Статья в тему: Взаимодействие АКБ и генератора

В таких случаях владельцу авто в самом безобидном случае грозит смещение фаз распределения газа – ДВС плохо стартует, излишне вибрирует, становится заметна потеря мощности. Если же появляется смещение на 3 зуба, двигатель перестает заводиться, хотя такие случаи крайне редки. Чаще растянутые детали приводят к поршневому удару по клапану, который не вовремя открылся. А вот при разрыве цепи повреждения будут зависеть от типа ДВС и момента, когда разрыв произошел. В случае закрытых клапанов, продолжающие работу поршни, не затрагивают их тарелок.

Как понять что пора менять цепь ГРМ?

Прерывистая работа двигателя во время запуска или на холостых оборотах — последнее предупреждение о надвигающейся угрозе. Во многих автомобилях индикатор «Check engine» указывает на неисправность распределительного вала. Не стоит откладывать диагностику неисправности, так как со временем стоимость ремонта будет только увеличиваться.

Поможет ли регулярная замена масла?

С точки зрения поддержания двигателя и цепи двигателя в хорошем состоянии, стоит обратиться за консультацией к специалисту, который ежедневно занимается ремонтами.

Каждый водитель обязан регулярно менять моторное масло, чтобы обеспечить правильную смазку цепи привода ГРМ.

Нерегулярная замена масла приводит к снижению эффективности смазывания, поскольку впоследствии жидкость теряет свои смазочные свойства.

На каком пробеге менять цепь ГРМ?

При работе с современными автомобилями стоит забыть о сказках с хронометражем в миллион километров. Возникает вопрос — так когда менять цепь ГРМ? Современные реалии показывают, что в среднем цепь может претендовать на пробег 50-60 тыс. км., после — замена. Чтобы избежать преждевременного ремонта, увеличьте частоту обслуживания масла и регулировки фаз газораспределения.

Сложность замены цепи ГРМ

До недавнего времени все производители устанавливали механизм газораспределения в передней части двигателя, что облегчало работу сервисного специалиста — для замены или регулярного осмотра. Сегодня, для лучшего распределения веса инженеры размещают весь привод сзади силового агрегата.

В этой конфигурации процедура замены цепи часто включает в себя снятие двигателя с транспортного средства из-за отсутствия доступа. Проблема также связана с тем, что современные автомобили разрабатываются не только профессионалами, но и маркетологами.

Вам нужно заменить цепь ГРМ?

Быстро растущая популярность цепного привода объясняется большей прочностью этого решения в контексте передачи мощности и крутящего момента.

В настоящее время все больше и больше двигателей, оснащенных турбокомпрессором, используют цепь вместо ремня именно из-за мощных колодок ньютон-метров.

Кроме того, в современных приводных механизмах цепь двигателя должна иметь дело не только с более низким качеством расходников и большей мощностью двигателя, но и со сложным направлением движения.

В двигателях десятилетней давности производства, которые известны своей не убиваемой ГРМ, она передавала мощность только между коленчатым валом и распределительным валом.

Современные цепи двигателя также должны приводить в движение множество других компонентов. Более того, современные двигатели имеют гораздо меньшую устойчивость к любым отклонениям, вызванным естественным износом или растяжением цепи — это приводит к снижению полезности для безопасной эксплуатации.

Денис — специалист в сфере автомобилей. Он имеет 5-летний опыт работы на СТО и пишет про новости в мире автомобилей. Теперь он делится своими знаниями с людьми, рассказывает про устройство и ремонт современных авто.

Источник

Зачем менять цепь ГРМ

На данную деталь в процессе эксплуатации двигателя возлагаются огромные нагрузки, которые через определённый пробег могут вовсе привести к разрыву цепи. При этом повреждение может быть частичным, например, когда от неё отрывается одно из звеньев. Механизм в данном случае продолжает работать, но наблюдается проскальзывание, двигатель начинает работать с перебоями. Поскольку деталь расположена внутри мотора, то, даже при малейших погрешностях, последствия могут быть самыми непредсказуемыми. Из этого следует вывод, что цепь ГРМ необходимо менять своевременно. Если вы любитель дальних поездок, то совсем не лишним будет возить запасную деталь, тем более что много места она не займёт.

Все дело в масле

Ориентировочный ресурс современной цепи – минимум 200-250 тыс. км. Однако нередко она не выдерживает так долго. Широко известны случаи обрыва цепи при пробеге 100 000 км, и даже 60 000 км. Тот факт, что это происходит только с определенными моделями автомобилей, говорит о врожденном дефекте. Причем не всегда «катастрофа» происходит из-за некачественного изготовления цепи и натяжителя. Иногда проблема вызвана недостатком смазки. Подобное происходило с первыми бензиновыми моторами Peugeot-Citroen 1.6 THP (Euro 4) и 2-литровым дизельным мотором BMW (BMW 3 E90, 320d N47).

Так, несоблюдение рекомендаций производителя в отношении количества, типа масла и интервалов замены многократно увеличивает вероятность возникновения неисправности. Не стоит забывать, что практически каждая цепь удерживается в напряжении натяжителем, эффективность работы которого напрямую зависит от давления в системе мазки. Типичный пример – турбодизель Fiat 1.3 Multijet, который используется в моделях Опель с 1.3 CDTI. При частых перемещениях в городских условиях сильно падает уровень масла. Если этого вовремя не заметить, то начинает снижаться и давление в системе, а, следовательно, и натяжение цепи.

Но, конечно же, не обходится и без ошибок в проектировании конструкции самих цепей и натяжителей. Яркий пример – бензиновые двигатели концерна VW 1.4 TSI и 1.2 TSI.

Причины перескакивания ремня, цепи грм

Основные причины перескакивания ремня ГРМ:

естественный износ ремня в процессе эксплуатации;
стирание зубьев в результате нарушения центровки роликов;
повышенное сопротивление движению при неисправности в системе газораспределительного механизма;
попадание посторонних предметов в ременную передачу;
износ шкивов;
растяжение некачественного ремня;
перегрев силового агрегата;
неисправность натяжителя.

https://youtube.com/watch?v=4POJh1NBJWM

Перескакивание звеньев (звена) цепи встречается с меньшей вероятностью, но последствия такой неисправности серьезнее. Причины перескакивания цепи:

растяжение в процессе эксплуатации;
неисправность успокоителя цепи;
естественный износ цепи;
временное заклинивание газораспределительного механизма;
перегрев силового агрегата;
попадание посторонних предметов в область движения цепи.

Когда надо менять цепь ГРМ и что является признаком необходимости замены?

«Владею Honda Civic Hybrid 2008 года. На данный момент пробег составляет 195.000 км. В автомобиле цепной механизм ГРМ, который по мануалу обслуживания не требует. Однако неоднократно в статьях, в том числе на вашем сайте, говорилось, что цепь растягивается и требует замены примерно к пробегу 200.000 км. Пока признаков неисправности не наблюдаю: никаких посторонних лязгающих звуков и т.д. Существует ли какая-нибудь диагностика цепного механизма ГРМ? Есть ли какие-нибудь признаки, по которым можно сказать о необходимости замены цепи? И надо ли произвести замену цепи просто при достижении определенного пробега, как в случае с ремнем ГРМ? Как-то не хочется лезть в этот узел и менять оригинальные детали, которые устанавливали еще на заводе, особенно когда все работает нормально».

То, что по заводской инструкции в двигателе Honda Civic Hybrid цепной механизм ГРМ обслуживания не требует, не означает, что он вечный и ему никогда не понадобится замена. Любой механизм от работы изнашивается, а в случае цепи износ в соединениях звеньев, помноженный на количество соединений, вызывает удлинение, или, как это нередко еще называют, растяжение цепи.

До определенного времени растяжение цепи компенсирует натяжитель, который выбирает слабину в одной из ветвей, однако до бесконечности его шток выдвигаться не может. И предельное положение штока является, пожалуй, единственным понятным даже неспециалисту признаком критического растяжения цепи при визуальной диагностике механизма ГРМ без снятия цепи. Далее цепи, которая в принципе к этому моменту уже должна быть заменена, требуется незамедлительная замена, ибо цепь будет продолжать вытягиваться в длину, а натяжитель свою задачу уже не способен выполнять.

К каким последствиям может привести ситуация, когда ход штока натяжителя выбран полностью, мы подробно рассказывали в статье «По сценарию TSI, или Виноват ли газ в перескоке цепи ГРМ сразу через 7 зубьев» , с которой рекомендуем ознакомиться.

При растяжении цепи нарушаются фазы газораспределения. На возможность выявить нарушение фаз с помощью компьютерной диагностики специалисты отвечают утвердительно, но предупреждают, что необязательно однозначной виновницей этого будет цепь.

При нарушении фаз может увеличиться расход топлива, однако поскольку этот параметр существенно зависит от манеры вождения и условий эксплуатации, а процесс износа цепи медленный, водитель должен иметь представление, каким при аналогичных условиях был расход топлива, когда автомобиль был еще практически новым. И виновников у повышенного расхода множество, а цепь в их перечне стоит далеко не на первом месте, из-за чего и в этом случае об однозначном указании на цепь говорить не приходится.

Посторонние звуки со стороны привода ГРМ способны просигнализировать о проблемах с цепью, но и здесь есть нюансы. Во-первых, звуки могут быть кратковременными лишь в момент запуска двигателя, пока масляный насос еще не создал в системе смазки достаточное для нормальной работы натяжителя давление масла. Во-вторых, известно немало случаев, когда изношенная цепь перескакивала через зубья звездочек, предварительно не предупреждая о грядущей катастрофе посторонними звуками и какими-то другими внешними признаками.

Есть двигатели, в которых цепь привода ГРМ желательно начинать проверять, а при необходимости менять задолго до пробега, названного в присланном вопросе, но цепь в 1,3-литровом моторе Civic Hybrid, по мнению специалистов, весьма долговечна и 200 тыс. км выдержать может. Однако сколько она способна прослужить еще, предсказать никто не взялся. Таким образом, после указанного пробега владельцу Civic Hybrid придется выбирать, что делать – продолжать ездить на свой страх и риск, проверить состояние цепи самостоятельно или обратиться с этим за помощью к знающим специалистам либо не надеяться на авось, заплатить «налог» на надежность и спать спокойно, без тени сомнений заменив цепь по пробегу, как в случае с ремнем ГРМ.

Пульс цен

Надо также учитывать, что помимо цепи изнашиваются контактирующие с ней приводные звездочки и башмаки натяжителя и успокоителя, а для полной уверенности, что в течение последующего пробега до новой ревизии привода ГРМ не произойдет ничего экстраординарного, требуется заменить и натяжитель, от работоспособности которого зависит многое. Комплект стоит от 220 рублей.

Желание не менять оригинальные детали, которые устанавливали еще на заводе, понятно. Непонятно, что мешает воспользоваться оригинальными запчастями и правильно их установить? Разумеется, это будет дороже, чем использование «неоригинала», пусть и самого качественного. Например, оригинальная цепь вряд ли обойдется дешевле 100 у.е.

Зачем менять цепь ГРМ

Каждый автовладелец должен знать и учитывать, что у цепи ГРМ есть определенный ресурс, после которого деталь нуждается в замене

К чему приводят неисправности?

Проблемы в цепи ГРМ способны привести к крайне нежелательным результатам:

Растянутые цепи обычно имеют тенденцию перескакивать на несколько зубьев, обычно при запуске двигателя;
При наличии свободного хода цепным приводом ГРМ, он может отрывать успокоитель и быть причиной повреждения цилиндров;
Однорядные цепи ГРМ, могут разрываться после прохождения автомобилем 50-80 тыс. километров, тогда как с двухрядными такой казус происходит крайне редко.

Когда менять цепь грм на киа сид?

Моя ситуация называется «слушай опыт и делай по-своему».

Купил б / у Киа Сид 1.4, состояние нареканий не вызвало. Когда я купил его, показания одометра были 140 000 км, но не факт, что это правда. Машина ехала хорошо, не ломалась. Я сначала не думал об изменении дистрибьюторской цепочки. Но двигатель казался немного шумным. Особенно это проявилось после противостояния с другим Сидом. Все, с кем он консультировался, говорили: «Не мешайте машине работать». Когда появились свободные деньги, решил поменять цепочку и все что с ней меняется в комплекте. Мастер сказал, что ничего криминального в состоянии цепи и натяжителя нет; с этой цепью он мог проехать более «десяти» тысяч километров. Поначалу пожалел о потраченных зря деньгах, но после вывода машины из эксплуатации все сомнения исчезли. Было видно, что двигатель работает намного тише, нет дребезжания и посторонних шумов. Вождение стало приятнее, разгон и обгон стали намного проще.

Так что вложения никогда не являются грехом. По своему опыту могу сказать, что на гонке 150 000 км. (если он у вас был реальный) менять сбытовую цепочку не обязательно, но желательно.

Как определить износ

самый надёжный способ — компьютерная диагностика. Автомобиль отправляется в автосервис, устанавливается на специальный стенд, и программа точно определяет степень рассинхронизации между коленвалом и распредвалом, после чего автовладелец получает график крутящих моментов этих валов, для наглядности. Этот способ особенно актуален для тех, кто приобретает автомобиль с рук. Не секрет, что недобросовестные продавцы зачастую скручивают счётчики пробега на машинах, уверяя покупателей, что автомобиль прошёл совсем немного. Их мотивы понятны: скрутить километраж гораздо проще, чем поменять растянутую деталь;
второй признак износа: на панели управления постоянно горит ошибка P0355. В инструкциях написано, что она появляется, когда датчик коленвала неисправен. Но на практике это может означать, что недобросовестный продавец перед продажей поменял этот датчик (или даже весь блок управления), чтобы замаскировать другую ошибку, а растянутая цепь при этом никуда не делась;
третий признак износа: выдвинутый шток натяжителя. Чтобы на него посмотреть, автовладельцу придётся снимать переднюю крышку двигателя. Если натяжитель сдвинулся на 8–10 мм от своего первоначального положения — цепь растянута, и её необходимо заменить;

Автомобили с цепным приводом

Цепь ГРМ в серийных двигателях не использовали до 1980-х годов, хотя в мощные двухвальные моторы ее устанавливали еще в 1950-х. Зато сейчас автомобиль с цепным приводом можно купить вообще любой. Вот совсем небольшая часть машин с цепью ГРМ:

А-класс: Тойота Ярис 1,4 D-4D, Рено Твинго третьего поколения, Ниссан Микро с двигателем H4BT.
B-класс: любой Хендай Солярис, Киа Рио четвертого поколения, Шевроле Авео 1,2 л.
Кроссоверы: Киа Спортейдж с мотором G4NA, Рено Дастер 1,6 л, Ниссан Икс-трейл и Кашкай с мотором MR20DD.
Бизнес-класс: весь современный модельный ряд БМВ и Мерседесов.
Внедорожники: Тойота Паджеро Спорт третьего поколения, Тойота Ленд Крузер с дизельным двигателем 1VD FTE.

Среди отечественного автопрома с цепным приводом выпускали, например, ВАЗ 2105 и 2107. Из современных моделей Лады цепь есть у Иксрей с двигателем H4M 1,6 л, а еще у любого УАЗа Патриота.

Что такое цепь ГРМ и подлежит ли она износу

Одним из главных элементов газораспределительного механизма двигателя является специальный ремень, который обеспечивает слаженную работу каждого компонента этой части авто. Во многих машинах вместо ремня используется цепь. Благодаря ей механизмы двигателя синхронно вращаются и нормально функционируют в течение долгого срока.

Цепь работает всегда, когда работает двигатель. Нагрузка достаточно высокая, так что деталь постепенно изнашивается и со временем выходит из строя. Иногда цепь просто растягивается. Иногда от неё отлетает зубец, что приводит к проскальзыванию. Даже самые незначительные повреждения приводят к нарушению синхронности работы компонентов и увеличивают риск повреждения клапанов двигателя. Если вовремя не исправить проблему, сломаться может и распределительный вал. Надо будет менять и его, и прокладку блока цилиндров, что дорого.

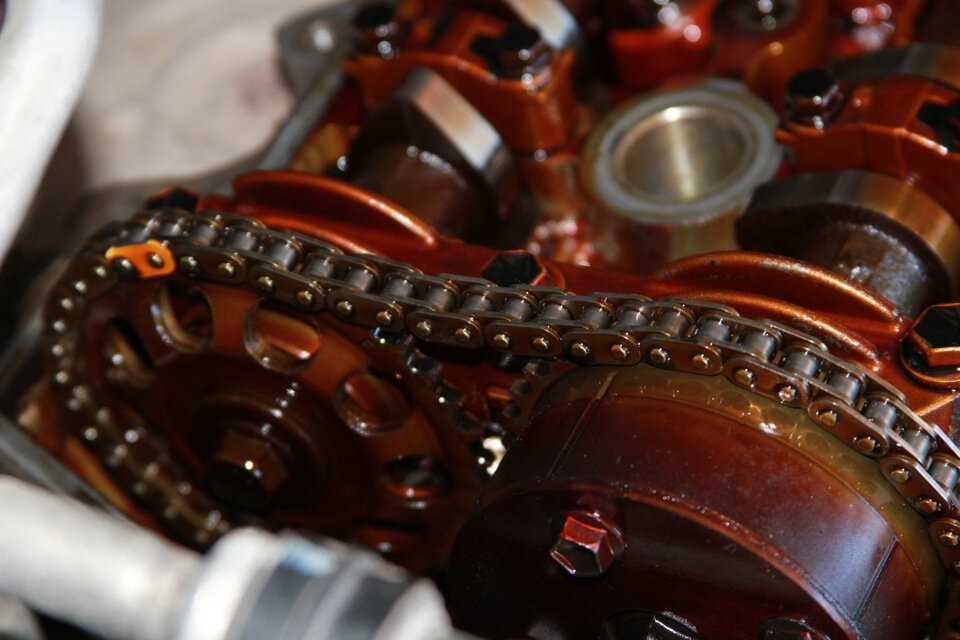

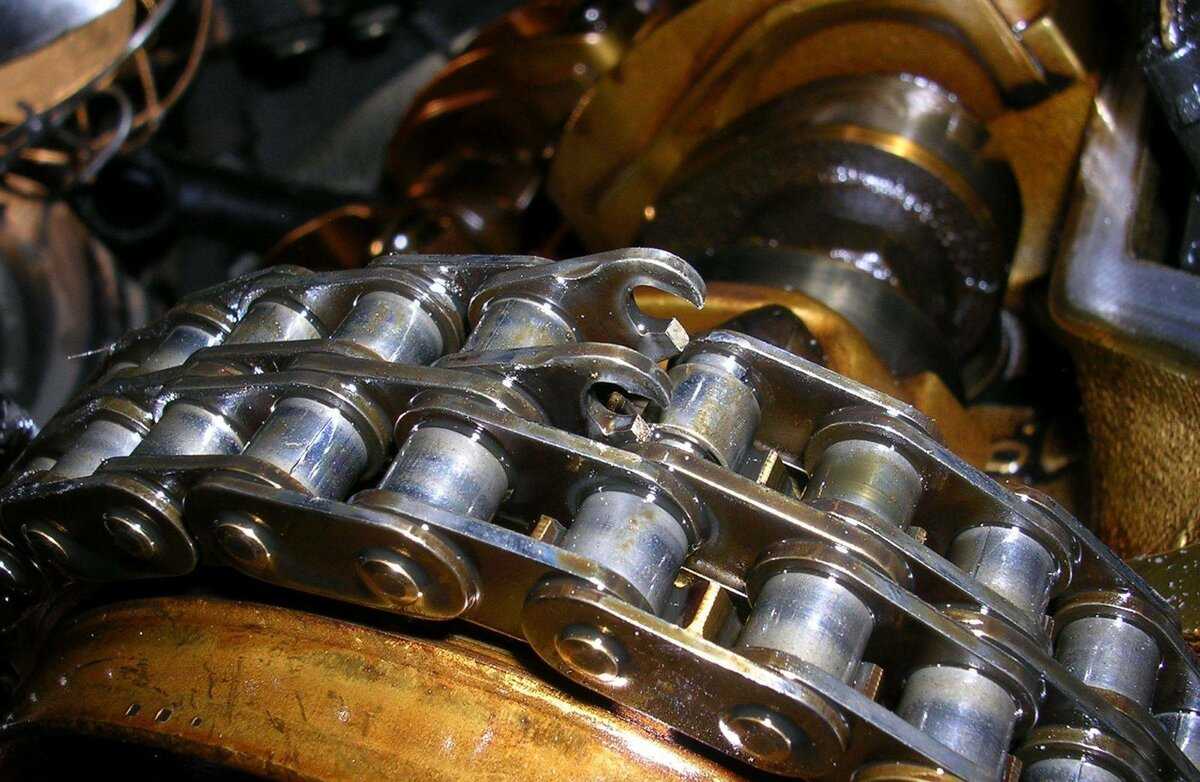

Вот она — цепь газораспределительного механизма

Как определить неисправность цепного привода

В отличие от ременной передачи ГРМ, вынесенной за пределы двигателя, цепь с шестернями располагается внутри силового агрегата и полностью скрыта от глаз. С одной стороны, это плюс: механизм меньше шумит и обильно смазывается моторным маслом, что увеличивает его ресурс. С другой стороны, без снятия клапанной крышки невозможно визуально оценить техническое состояние узла.

Ослабление с зазором до 1 см позволяет цепи перескакивать при запуске мотора

Услышав подобный звук, владелец машины должен проверить состояние привода, чтобы не столкнуться с большими неприятностями, связанными с ремонтом мотора. Есть 2 пути: сразу же ехать на диагностику в ближайший автосервис, либо самостоятельно снять крышку клапанов и убедиться в прослаблении участка цепи около шестерни распределительного вала. Ухудшение натяжения вызывают такие причины:

вследствие растяжения до такой длины, что натягивающее устройство неспособно выбрать слабину;
из-за неисправности натяжителя;
изношена либо оборвана успокоительная пластина;
в связи с большим пробегом машины износились все детали механизма — цепь, шестерёнки, натяжитель и успокоитель.

Процедура замены цепи ГРМ

Прежде чем менять цепь, следует определиться с инструментами, которые для этого понадобятся.

Инструменты и расходные материалы

Новая цепь от производителя автомобиля.
Комплект рожковых ключей.
Комплект накидных ключей.
Отвёртка с плоским жалом.
Молоток.
Зубило.
Монтажная лопатка.
Отрезок проволоки (диаметр 0.5 см, длина 30 см).

Последовательность действий при замене

Машина устанавливается на нейтральную передачу. С двигателя машины снимается передняя крышка для обеспечения доступа к валам и шестерням.
Коленчатый вал вручную поворачивается до тех пор, пока метка на звёздочке распредвала не совпадёт с меткой на корпусе двигателя. На самом коленвале тоже есть метка. И она тоже должна совпасть с меткой на корпусе.

Метки, установленные на распредвале и корпусе ГРМ, должны полностью совпадать
Стопорная шайба, установленная под болтом звёздочки распределительного вала, аккуратно разгибается с помощью зубила и молотка.

Стопорная шайба распредвала разгибается зубилом и молотком
Теперь автомобиль устанавливается на четвёртую скорость, после чего включается ручной тормоз.
Накидным ключом ослабляется крепёжный болт звёздочки распределительного вала.

Гайка на распредвале ослабляется накидным ключом на 17
После этого откручивается и извлекается успокоитель цепи ГРМ (извлекать его удобнее всего с помощью крючка из проволоки):

Успокоитель цепи снимается и извлекается проволочным крючком
Далее снимается башмак натяжителя (он обозначен на фото цифрой 1). Для этого рожковым ключом на 14 полностью отворачивается болт 2, после чего башмак вместе с натяжителем извлекается из двигателя:

Башмак натяжителя обозначен на фото цифрой 1, болт, который его удерживает — цифрой 2
Теперь накидным ключом откручивается звёздочка вспомогательных агрегатов, но не полностью. Она слегка ослабляется, но остаётся на своём вале.

Вспомогательная звёздочка ослабляется, но не снимается
Так как натяжение цепи ослабло, она зацепляется проволочным крючком и извлекается из двигателя:

Старая цепь ГРМ извлекается с помощью проволочного крючка
Новая деталь надевается на снятую ранее звёздочку распределительного вала. И только после этого звёздочка устанавливается на место:

Новая цепь надевается на звёздочку распределительного вала, которая затем устанавливается в двигатель
После этого проверяется, совпадают ли метки на звёздочках и валах, если нет — включается нейтральная передача, и коленчатый вал вручную прокручивается до совпадения. После чего наживляется (но ни в коем случае не затягивается) болт на звёздочке распределительного вала.
Теперь на штатное место устанавливается успокоитель цепи и башмак натяжителя.
Далее затягиваются гайки на звёздочках двух валов, после чего коленчатый вал проворачивается 3–4 раза. При этом отслеживается совпадение меток на звёздочках и корпусе. Если расхождений нет — новая запчасть обильно смазывается моторным маслом, после чего передняя крышка двигателя устанавливается на штатное место
.

Видео: установка цепи своими руками

Замена цепи ГРМ — процесс сложный. Даже у опытных мастеров он занимает часов 5. Автовладелец, решивший провести эту процедуру самостоятельно, должен чётко представлять себе, что он делает, поскольку последствия неправильного ремонта могут быть очень серьёзными

Особое внимание следует уделить правильному расположению меток. Необходимо добиться идеального совпадения и идеальной синхронности, поскольку без этого замену нельзя считать успешной

В двигателях классической серии «Жигулей» ВАЗ 2101–2107 газораспределительный механизм (ГРМ) приводится в действие двухрядной цепью. Срок службы детали довольно продолжительный и составляет не менее 100 тыс. км пробега. При появлении симптомов критического износа цепной привод желательно заменить целиком, вместе с шестерёнками. Процедура трудоёмкая, но несложная, мастеровитый автолюбитель справится с задачей без особых проблем.

Как определить, растянута ли цепь

Понять, что данная деталь ГРМ в вашей шкоде растянута, помогут несколько признаков. Так, пора произвести замену цепи, если в худшую сторону изменилась динамика автомобиля. Пусть и незначительно, но заметно пропадает тяга. Если ситуация запущена, во время запуска двигателя после простоя заметен специфический звук – его издает трущаяся о крышку ГРМ растянутая и провисшая цепь. Если вы услышали подобный шум в своей «Шкоде», нужно как можно скорее обратиться в сервис, ведь заполненный маслом гидронатяжитель при запуске мотора практически не натягивает цепь, а значит, высока вероятность, что она перескочит.

Цепь или ремень ГРМ: что лучше выбрать в итоге

Некоторые производители авто до сих пор не могут определиться, что лучше – цепь или ремень ГРМ. Поэтому в зависимости от модели машины, даже если она одного бренда, монтируются двигатели как с ременным, так и с цепным приводом.

К примеру, БМВ в течение многих лет производили моторы с цепью ГРМ, а затем стали выпускать линейку двигателей с ремнем, например M40.

Надежность таких ДВС с ременным приводом достаточно высокая, ремни сохраняли целостность в течение всего эксплуатационного срока, привод работал исправно, так же как и ГРМ.

Стоит отметить, что некоторые двигатели с цепным приводом были достаточно надежными, замена детали не требовалась до капитального ремонта ДВС. Однако были и такие линейки моторов, на которых менять цепи ГРМ приходилось через 80 000–90 000 км пробега, причем данная работа была достаточно дорогостоящей. Исходя из этого, нельзя дать однозначный ответ, что лучше – цепь или ремень ГРМ,

«Фольксваген» многие недорогие модели авто укомплектовывает ременным приводом, при этом на машины среднего ценового сегмента устанавливаются цепи, на мощных V-образных двигателях стоит ремень ГРМ. Напрашивается вывод, что не всегда ременной привод встречается на недорогих авто, а цепь ГРМ – на моделях премиум-класса.

То же самое можно наблюдать и у остальных производителей авто, к примеру ВАЗ, «Форд» или «Тойота». Это говорит о том, что для ответа на вопрос, что лучше – цепь или ремень ГРМ, следует учитывать прежде всего конструктивные особенности привода относительно технической части.

Исправность привода также зависит от условий эксплуатации автомобиля. Из всего вышесказанного делаем следующие выводы:

Цепной привод позволяет сделать работу мотора более стабильной. А именно, если на ДВС установлена цепь ГРМ, получится с высокой точностью настроить фазы газораспределения.

Если говорить про срок эксплуатации, стоимость ремонта и замены детали, то расходы на цепь ГРМ будут выше. Например, если мотор с цепным приводом, потребуется высококачественная смазка, стоимость цепи достаточно большая, при замене потребуется также натяжитель и успокоитель.

Надежный ременной привод лучше цепи ГРМ потому, что его легче заменить и просто обслуживать.

Чтобы не произошел обрыв ремня, следует своевременно заменять данную детали, а также ролики

Причем важно приобретать только качественные расходники, лучше всего, если это будут оригинальные запчасти. Ресурс цепного привода ограничен, поскольку на новых машинах чаще всего установлена облегченная узкая цепь ГРМ, которая достаточно быстро выходит из строя

Водителю придется прислушиваться к работе мотора, чтобы исключить появление посторонних звуков

Ресурс цепного привода ограничен, поскольку на новых машинах чаще всего установлена облегченная узкая цепь ГРМ, которая достаточно быстро выходит из строя. Водителю придется прислушиваться к работе мотора, чтобы исключить появление посторонних звуков

Важно регулярно проверять натяжитель и успокоитель цепи и заменять цепь ГРМ в указанный срок.

Так как стоимость цепи достаточно большая, большинство автомобилистов выполняют ее замену не по регламенту, а лишь после появления шумов. Данный признак указывает на то, что цепь растянулась. Поэтому нельзя однозначно сказать, что цепь ГРМ лучше ремня, так как она может перескочить либо оборваться.

Чтобы купить ремень и установить его, вы потратите небольшую сумму. Владелец авто всегда сможет выполнить своевременное обслуживание транспортного средства, чтобы предотвратить поломку.
