Ошибка p0130

О чём говорит ошибка Р0130

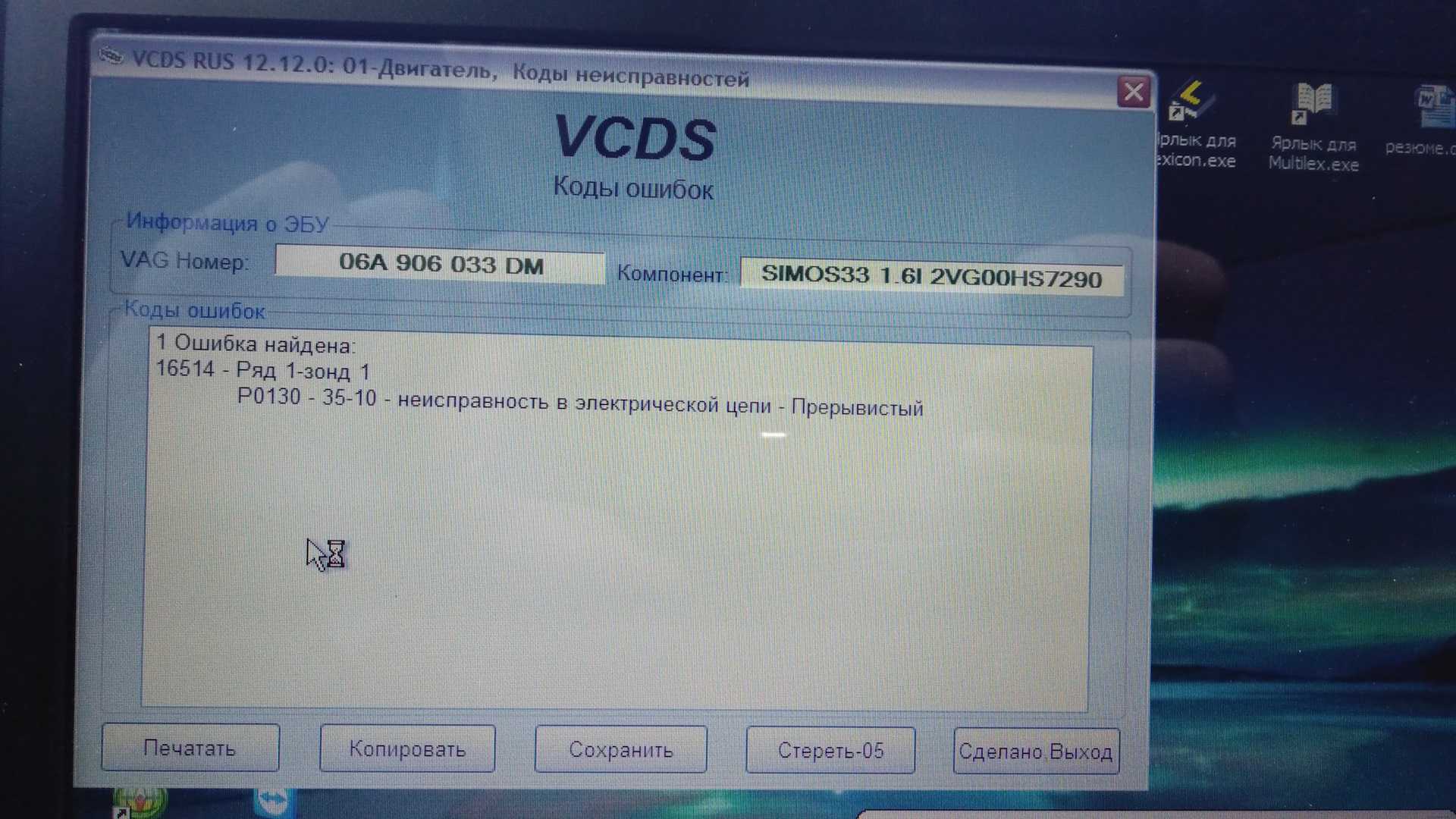

Это вопрос первостепенной значимости, который должен интересовать автовладельца. Подключаясь к блоку управления сканером или смартфоном, при считывании ошибок можно обнаружить код Р0130.

Речь идёт о кислородном датчике или лямбда-зонде, который располагается перед катализатором, то есть до каталитического нейтрализатора.

Но разобраться со значением кода ошибки Р0130 недостаточно. Ещё нужно выяснить причину его возникновения, причины, спровоцировавшие появление, а также актуальные методы по устранению неисправностей.

Делать это своими руками либо обращаться за квалифицированной помощью — каждый автомобилист решает индивидуально. Практика показывает, что во многих ситуациях удаётся справиться и без посторонней помощи. Действуйте по ситуации.

Возможные причины появления ошибки Р0130

Не обязательно ошибка Р0130 напрямую связана с работоспособностью лямбда-зонда. Наоборот, наиболее частой причиной неисправности является нарушение электропроводки.

Датчик О2 размещен в одной из самых горячих зон подкапотного пространства, а именно, сразу за выпускным коллектором. Температура в этом месте достигает 300 градусов Цельсия и более. Расположенный неподалеку разъем датчика прилично нагревается. Его контакты могут разрушиться, оксидировать, потерять механические свойства. В этом случае возможно нарушение электрического контакта, как следствие, возникновение ошибки Р0130.

На втором месте по вероятности возникновения ошибки Р0130 стоит отказ работоспособности датчика кислорода. Рабочим элементом лямбда-зонда является керамическое пористое основание, покрытое тонкой пленкой чувствительного к содержанию кислорода элемента. Через микропоры проходят выхлопные газы, нагретые до высокой температуры в процессе воспламенения. После 50.000 километров пробега рабочее покрытие начинает стремительно уменьшаться по толщине, и датчик O2 теряет свою чувствительность. Когда амплитуда сигнала уменьшается ниже уровня 0,45 Вольт, датчик не отвечает необходимым параметрам, и блок управления двигателя формирует ошибку Р0130.

В некоторых источниках есть сведения о том, что на некоторое время можно устранить ошибку Р0130, промыв датчик O2 в специальном составе или растворителе, удалив следы нагара с рабочего элемента. В единичных случаях это дает эффект, но только на непродолжительное время.

Ошибка Р0130 по датчику, расположенному в 1 Банке, может определить блок управления двигателя на основании некорректного сравнения его показаний с сигналом от лямбда-зонда, расположенного за катализатором. Такая ситуация может быть, если катализатор был нештатно удален. В этом случае показания первого и второго датчика кислорода приблизительно одинаковы, и блок управления двигателем ошибочно думает, что что-то произошло с одним из лямбда-зондов. На практике эту проблему искусственно устраняют установкой дополнительного штуцера на 2-й датчик кислорода, специального электронного фильтра, эмулятора или проведением чип-тюнинга. Первое время такое «скрытие» удаления катализатора может успешно работать, но затем рано или поздно «предательски вылезает» ошибка Р0130.

Наконец, одной из наименее вероятных причин ошибки Р0130 является отказ блока управления двигателя. Такие неисправности случаются, но крайне редко. Как правило, блок управления двигателя имеет надежную защиту по входным цепям от перегрузок. Если же происходит сбой прошивки, тогда наряду с ошибкой P0130 будет диагностироваться множество других ошибок по двигателю.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0130 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

Alfa Romeo
Audi (Ауди а4, Ауди а6, Ауди ТТ)
BMW (БМВ E46)
Chery (Чери Амулет, Тигго, Фора)
Chevrolet (Шевроле Авео, Круз)
Citroen (Ситроен С4, Берлинго)
Daewoo (Дэу Матиз, Нексия)
Fiat (Фиат Дукато)
Ford (Форд Фокус, Фьюжн)
Geely (Джили СК)
Hyundai (Хендай Акцент, Санта фе, Солярис, Соната, Туксон, Элантра, ix35)
Infiniti (Инфинити i30)
Iveco (Ивеко Дейли)
Jeep (Джип Вранглер, Гранд Чероки)
Kia (Киа Рио, Сид, Соренто, Спектра, Спортейдж, Церато)
Mazda (Мазда 3)
Mercedes (Мерседес Вито, w203, w210)
Mitsubishi (Митсубиси Лансер)
Nissan (Ниссан Альмера, Максима, Примера, Террано, Х-Трейл)
Opel (Опель Агила, Астра, Вектра, Зафира, Корса, Мерива, Омега)
Peugeot (Пежо 206, 207, 307, 308, 406, Партнер)
Pontiac (Понтиак Санфаер)
Renault (Рено Дастер, Логан, Меган, Сандеро, Флюенс)
Skoda (Шкода Октавия, Рапид, Фабия)
Subaru (Субару Аутбек, Импреза, Легаси, Форестер)
Suzuki
Toyota
Volkswagen (Фольксваген Гольф, Джетта, Пассат, Поло Седан)
Volvo
ВАЗ 2107, 2110, 2114
Газель
Лада Веста, Гранта, Калина, Ларгус, Нива, Приора
Уаз Патриот

С кодом неисправности Р0130 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0053, P0100, P0105, P0125, P0131, P0132, P0133, P0134, P0135, P0136, P0141, P0150, P0151, P0152, P0153, P0158, P0170, P0171, P0300, P0301, P0302, P0303, P0304, P0314, P0325, P0400, P0443, P0500, P0507, P0560, P0600, P0740, P2251, P2297.

Как устранить ошибку P0130

Устранение ошибки Р0130 выполняют на основании первоначального выявления ее причины. Обычно начинают с контроля электропроводки. При наличии соответствующего опыта чтения электросхем сначала контролируют уровень сигнала первого датчика кислорода со стороны входного разъема блока управления двигателя. Уровень сигнала должен быть около 0,45 Вольт. Во многих случаях это сделать проблематично. Тогда сигнал проверяют на выводах разъема подключения катализатора. Измерение производят мультиметром.

Лучше контроль сигнала производить при помощи осциллографа. Вид сигнала при заведенном двигателе должен быть приблизительно такой.

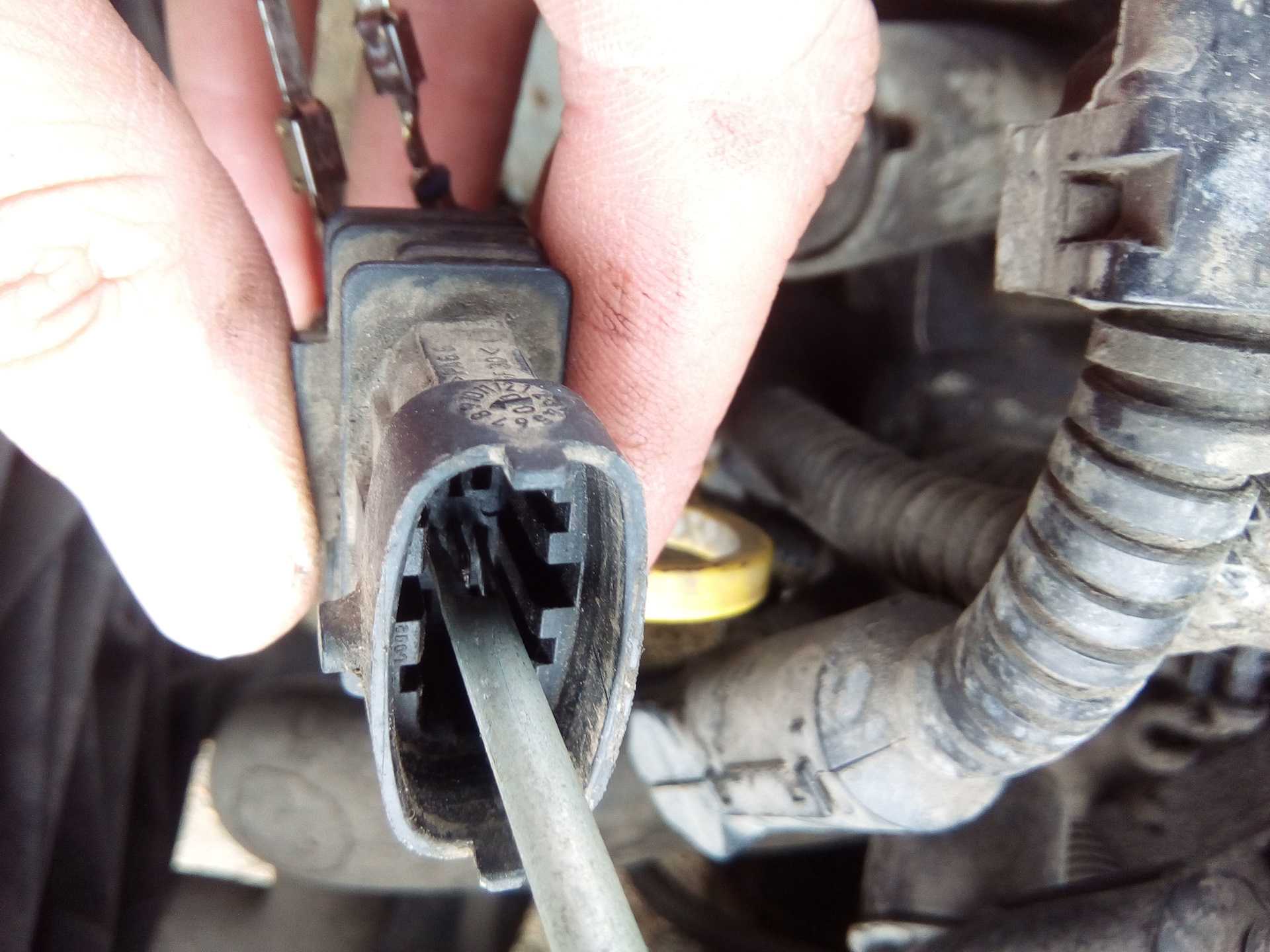

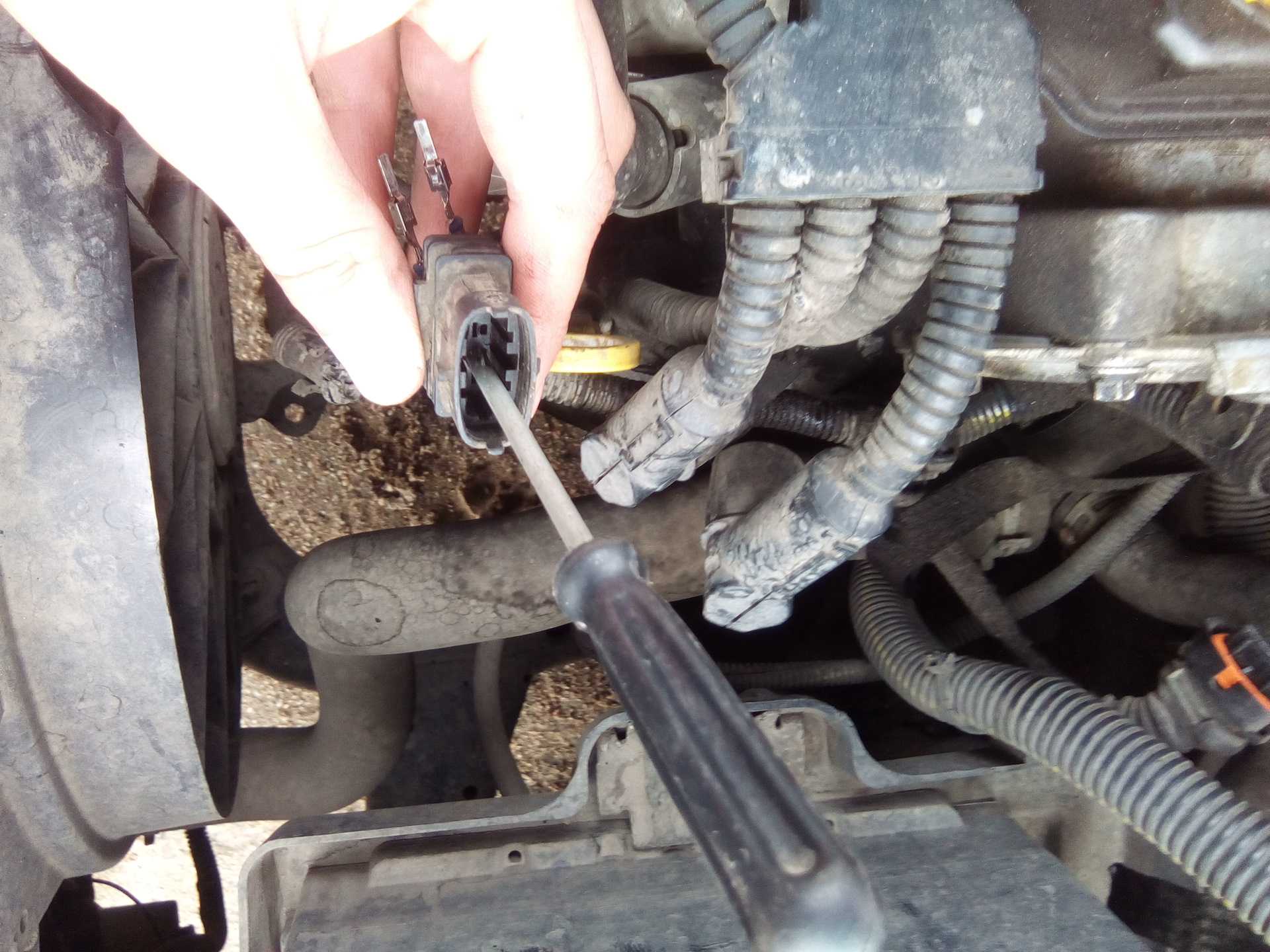

Если сигнал полностью отсутствует, значит, имеется обрыв в цепи, либо датчик O2 разрушен полностью. Производят проверку электропроводки, разъема. Если разъем сильно поврежден, можно временно соединить проводники напрямую, минуя контакты разъема. В том случае, когда неисправен датчик кислорода, производят его замену.

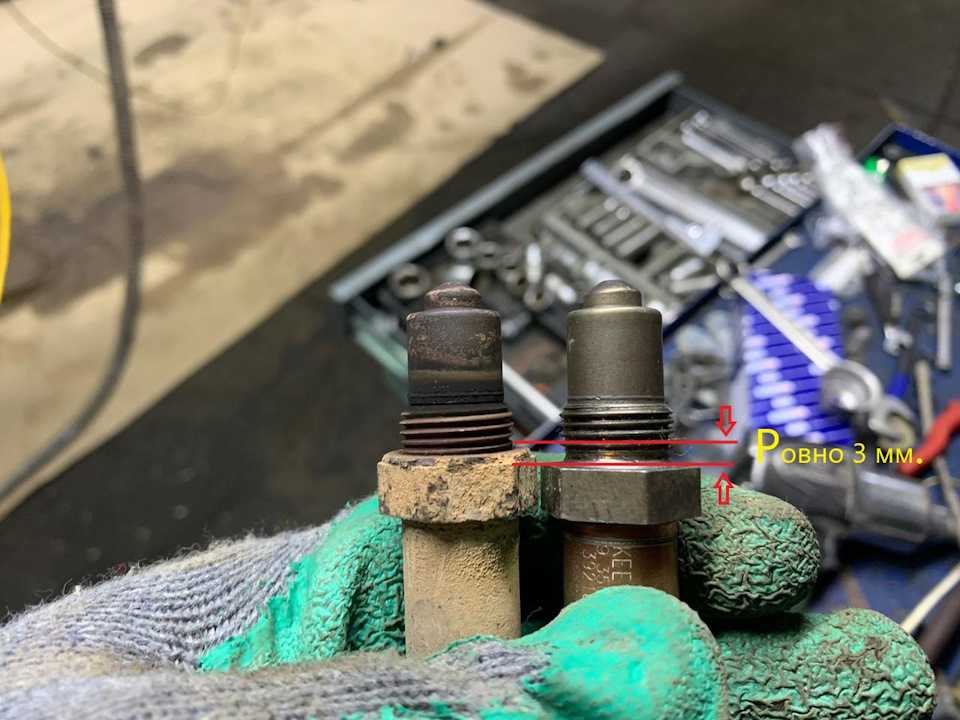

Родной датчик кислорода может стоить очень дорого. В принципе, все ДК имеют один принцип работы и схожие параметры. Можно заменить родной ДК на универсальный или, например, более дешевый от Лады. При этом необходимо срезать родной разъем и корректно подсоединить универсальный датчик согласно схеме электрооборудования своего автомобиля. Нельзя перепутать провода, так как на один из входов датчика кислорода приходит напряжение + 12 Вольт для питания подогревателя. Если такое напряжение случайно попадет на вход блока управления двигателя, последний может придти в неисправность.

Схема распиновки универсального датчика кислорода.

При замене датчика кислорода необходимо сначала раскоксовать резьбовое соединение при помощи специальных жидкостей. В процессе эксплуатации автомобиля под действием высоких температур и содержания паров масел в выхлопных газах лямбда-зонд прочно соединяется с выхлопной системой. Если превысить нагрузку при выкручивании датчика, могут понадобиться сварочные работы.

Даже если наличие ошибки Р0130 никак не проявляет себя во время движения автомобиля, ее обязательно необходимо устранять. При такой эксплуатации авто значительно увеличивается токсичность выхлопных газов, увеличивается потребление топлива.

Видео — для появление кода ошибки Р0130 могут быть различные причины, например такая:

Поиск неисправности

Используя диагностический сканер или адаптер, определите, правильно ли переключается датчик 1 в блоке цилиндров 1. Он должен быстро переключаться между бедным и богатым состоянием, равномерно.

Шаг 1

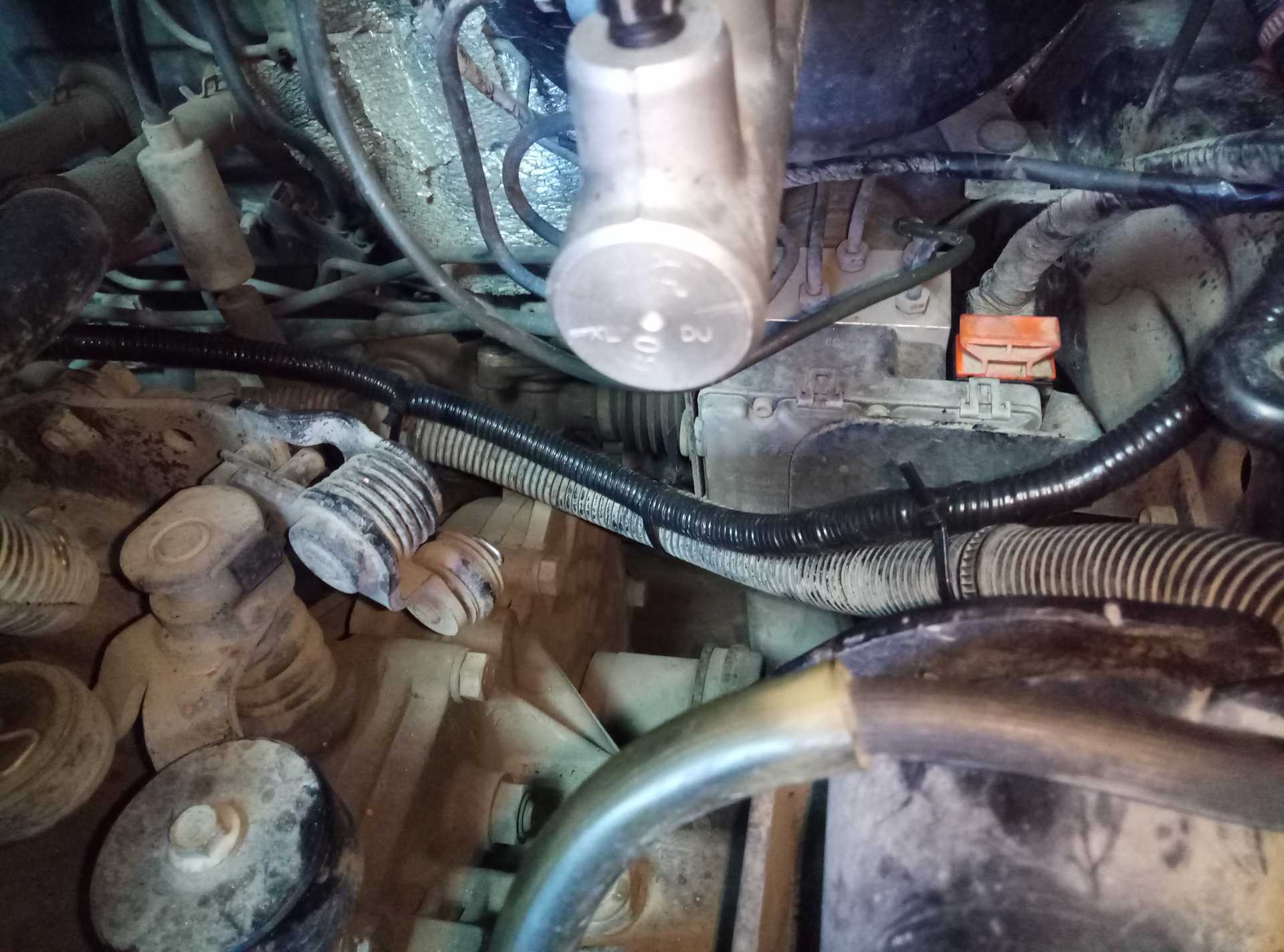

Если это так, неисправность, вероятно, непостоянная. Вы должны проверить проводку на наличие видимых повреждений. Затем пошевелите разъём и проводку, наблюдая за напряжением датчика кислорода. Если сигнал меняется, закрепите соответствующую часть жгута проводов в том месте, где возникает проблема.

Шаг 2

Если ДК не переключается должным образом, попробуйте определить, правильно ли датчик показывает выхлоп или нет. Сделать это можно, на короткое время сняв подачу вакуума с регулятора давления топлива. Датчик кислорода должен показать богатую смесь, реагируя на добавление дополнительного топлива.

Восстановите прежнее состояние регулятора топлива. Затем создайте состояние бедной смеси, отсоединив линию подачи вакуума от впускного коллектора. Датчик кислорода должен показать бедную смесь, реагируя на увеличение воздуха.

Если датчик работает должным образом, то с ним может быть всё в порядке, а проблема может заключаться в отверстиях в выхлопе или неучтенной утечке вакуума в двигателе.

Если в выхлопе есть отверстия, возможно, что датчик O2 неправильно истолковывает выхлоп из-за избыточного количества кислорода, поступающего через них.

Шаг 3

Возможно ДК просто не переключается или работает медленно, заторможенно. Отсоедините разъём датчика. С помощью мультиметра убедитесь, что на него приходит 5 вольт опорного напряжения.

Затем проверьте наличие напряжения 12 В в цепи нагревателя датчика кислорода. Также проверьте целостность цепи заземления.

Если что-то из этого отсутствует или не соответствует правильному напряжению, устраните обрыв или короткое замыкание в соответствующем проводе. Лямбда-зонд не будет правильно работать без надлежащего напряжения. Если с напряжениями всё в порядке, замените датчик кислорода .

Техническое описание и расшифровка ошибки P0130

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0130 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Диагностический код P0130 относится к первому датчику кислорода (O₂), расположенному на Банке 1, перед катализатором. Он измеряет количество кислорода, входящего в выхлопные газы.

На датчик O₂ приходит четыре провода. Два провода предназначены для нагревательного элемента, а два провода для данных датчика. Нагревательный элемент должен иметь напряжение аккумуляторной батареи на одном проводе при выключенном двигателе. И заземлении на другом.

Изменения содержания кислорода, вызывают изменения сопротивления датчика O₂. Это изменение сопротивления влияет на напряжение 0,5 вольт, подаваемое PCM. Оно может варьироваться от 0,1 до 0,9 вольт. Значение 0,1 указывает на полное обеднение, а 0,9 — на полное обогащение.

Значение этого кода заключается в том, что напряжение O₂ (датчика кислорода) было низким в течении более 2 минут, либо датчик вообще не активен. Это воспринимается модулем управления двигателем (ЕСМ) как неисправность и следовательно, устанавливается код ошибки P0130 OBD2.

Как диагностируется ошибка P0130

Чтобы ошибка P0130 попала в память ЭБУ автомобиля, необходимо, чтобы датчик кислорода был неисправен на протяжении 1 минуты или более. Если с датчика не поступают данные (или они идут ошибочные, например, лямбда зонд медленно изменяет значения) на протяжении минуты, то информация об ошибке P0130 оказывается в памяти. Спустя 10 секунд после этого, водитель будет извещен об имеющихся проблемах в работе мотора загоревшейся лампочкой Check Engine на приборной панели.

Стоит отметить, что если из строя вышел датчик кислорода, и от него не поступает никакой сигнал, вместе с ошибкой P0130 может быть диагностирована ошибка P0134.
