P0135 → обрыв цепи подогрева датчика кислорода: ошибка p0135

Как устранить ошибку

Чтобы исправить эту ошибку, нужно выполнить несколько последовательных процедур.

Для начала рекомендуется проверить на предмет исправности сам кислородный датчик. Для этого его следует демонтировать либо визуально на посадочном месте проверить на целостность. Сняв датчик, вы сможете изучить его более детально. Если имеются признаки повреждения, единственным решением станет замена.

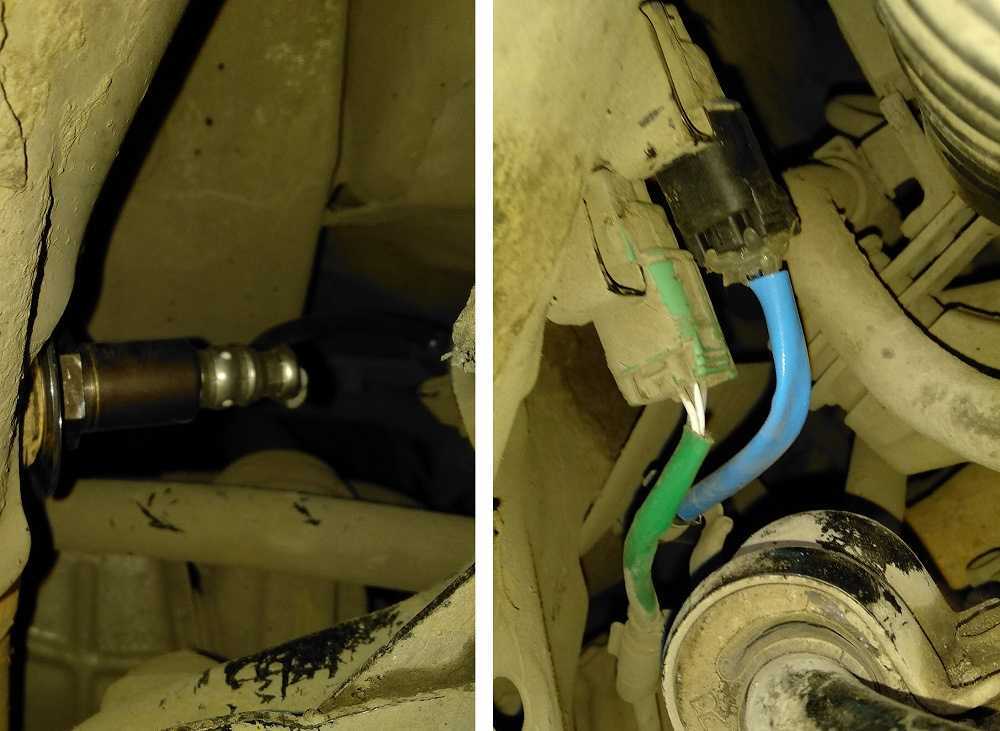

Затем проверяется целостность проводки, соединяющей датчик кислорода с электронным блоком управления. Сделать это можно путём визуальной оценки состояния, а также с помощью мультиметра.

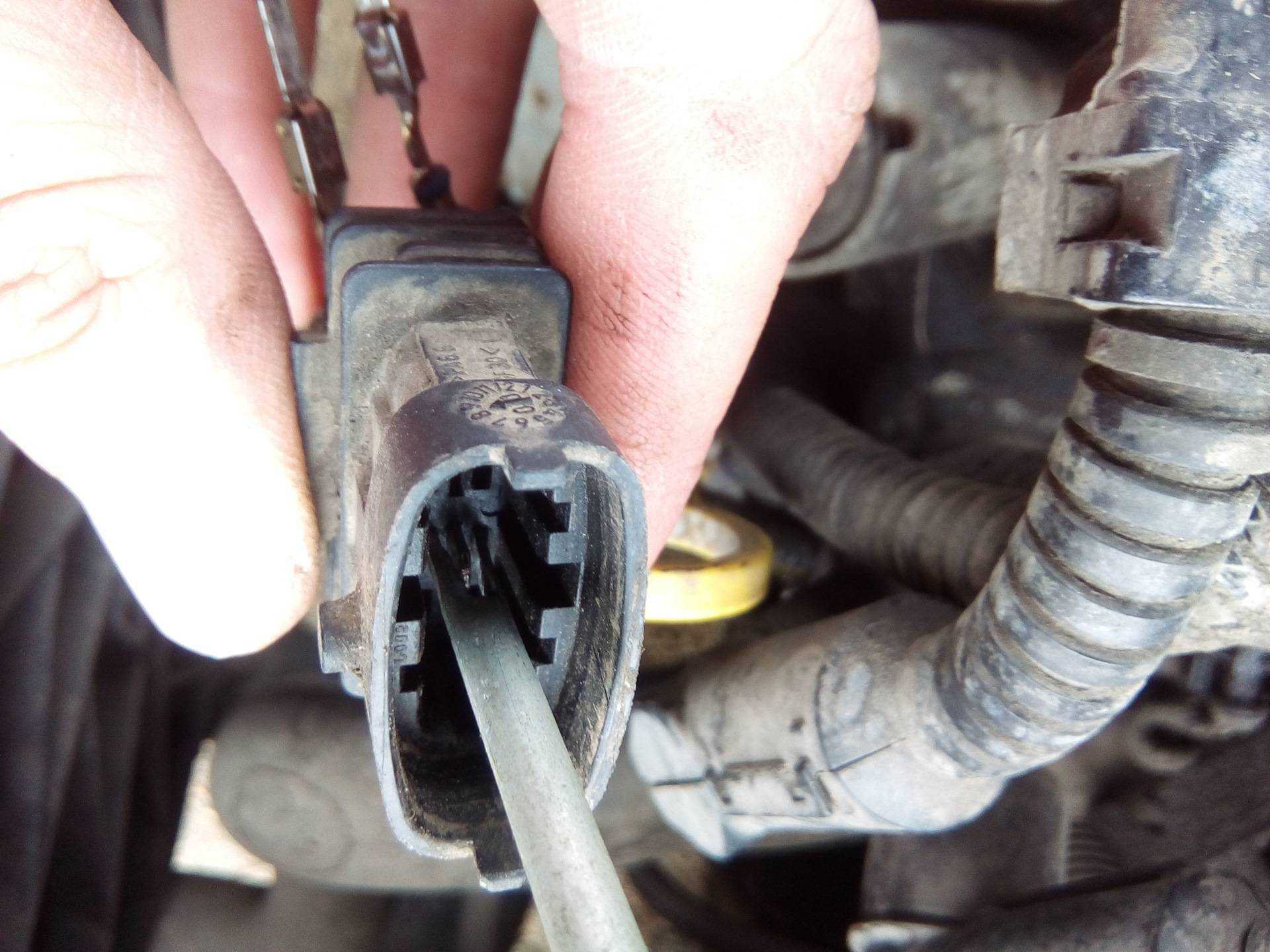

Если контакты внешне выглядят нормально, это ещё не говорит об отсутствии повреждений. Чаще всего целостность проводки нарушается в местах изгибов и контактов с другими поверхностями. Изоляция может перетереться, провод надломиться.
При наличии следов окислений и коррозии, контакты следует зачистить, после чего обработать специальной смазкой для контактов.

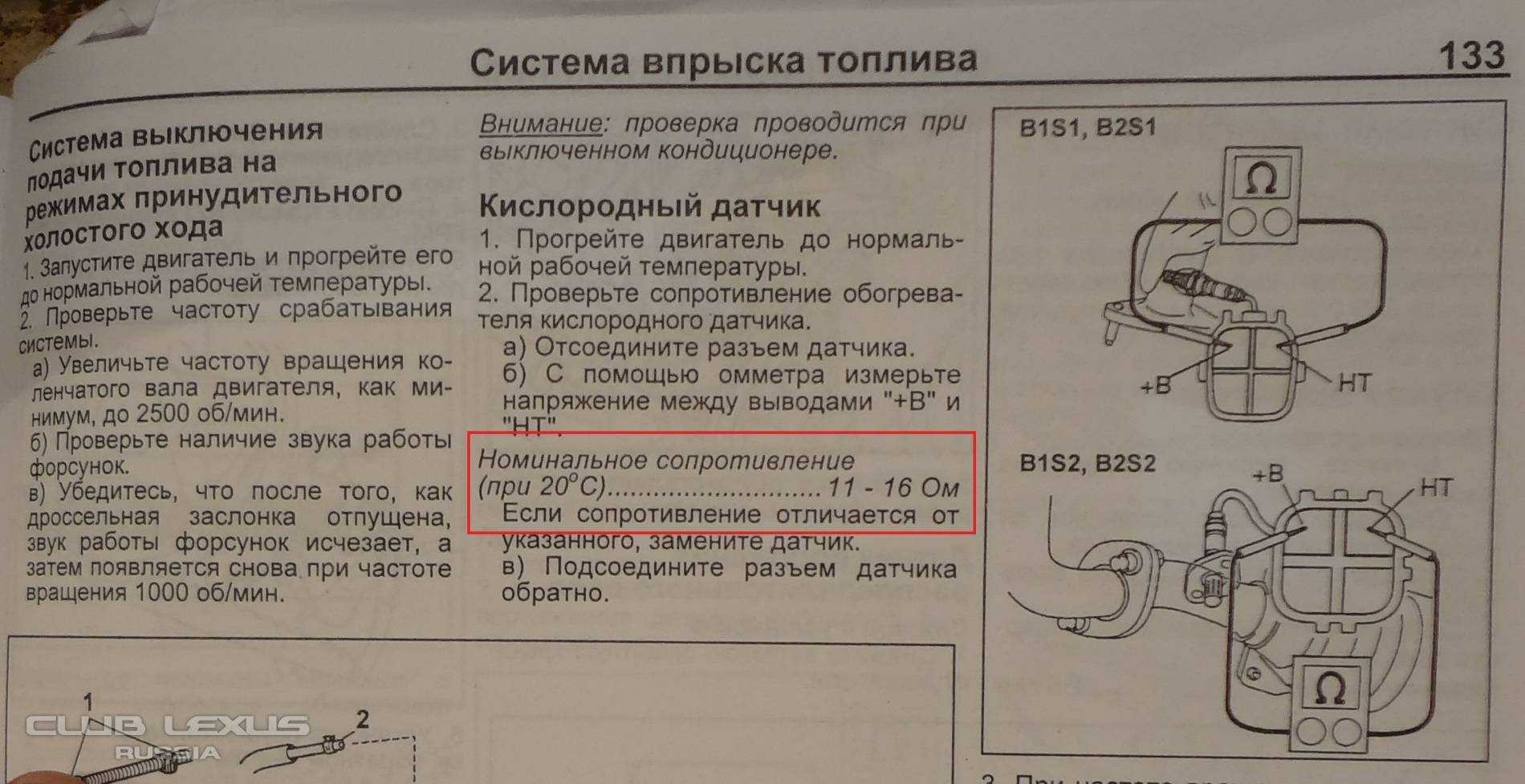

На следующем этапе проверяется сопротивление подогревателя кислородного датчика. На разных марках и моделях автомобилей показатели нормального сопротивления могут отличаться. Но в основном это параметры в диапазоне от 3 до 9 Ом. Такие цифры мультиметр должен показывать при температуре окружающей среды в районе 15-20 градусов Цельсия.
Если показатели сопротивления выше установленной нормы либо его вовсе нет, это говорит на короткое замыкание или разрыв в электрической цепи кислородного датчика. А точнее его подогревателя.

В зависимости от того, к чему привела диагностика неисправностей, устранить ошибку потребуется соответствующими методами.

Проблема решается следующими мерами:

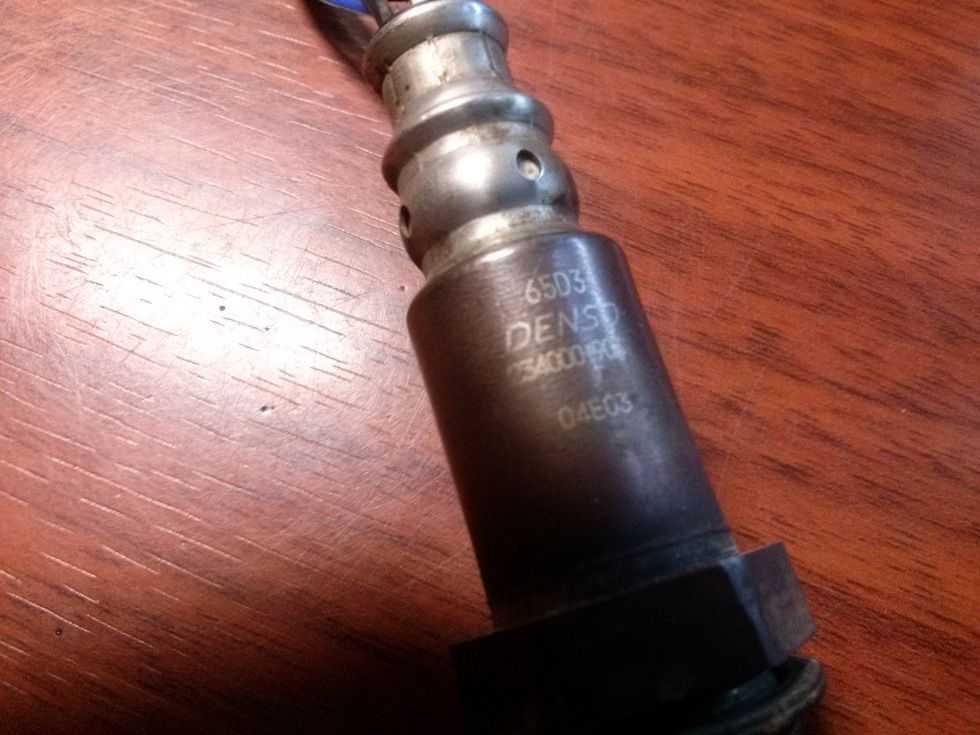

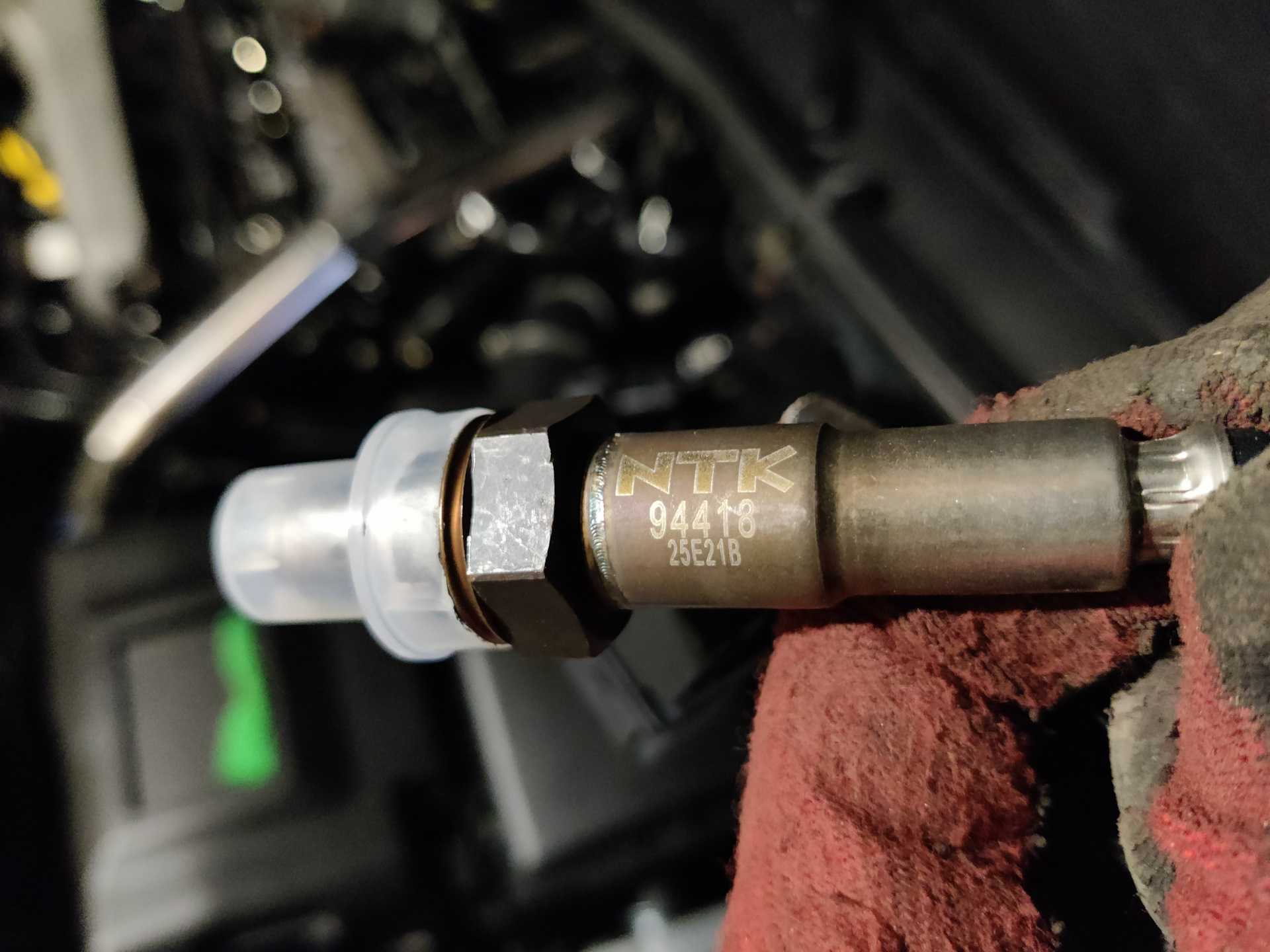

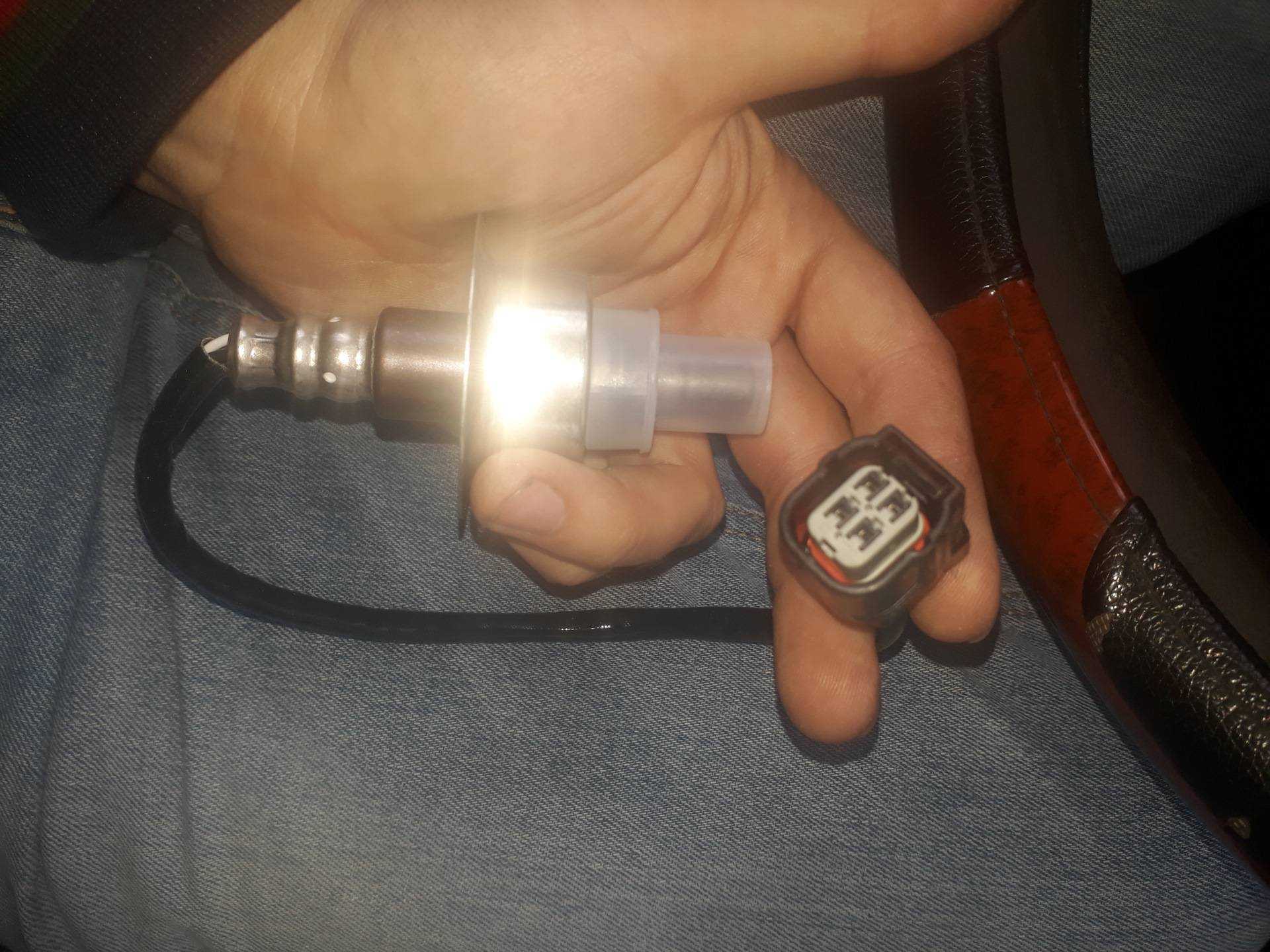

Устанавливается новый кислородный датчик. Конструктивные особенности первого лямбда-зонда, как и второго, не позволяют его восстановить и отремонтировать. Поэтому при обнаружении неисправностей проблема устраняется только путём замены датчика кислорода.

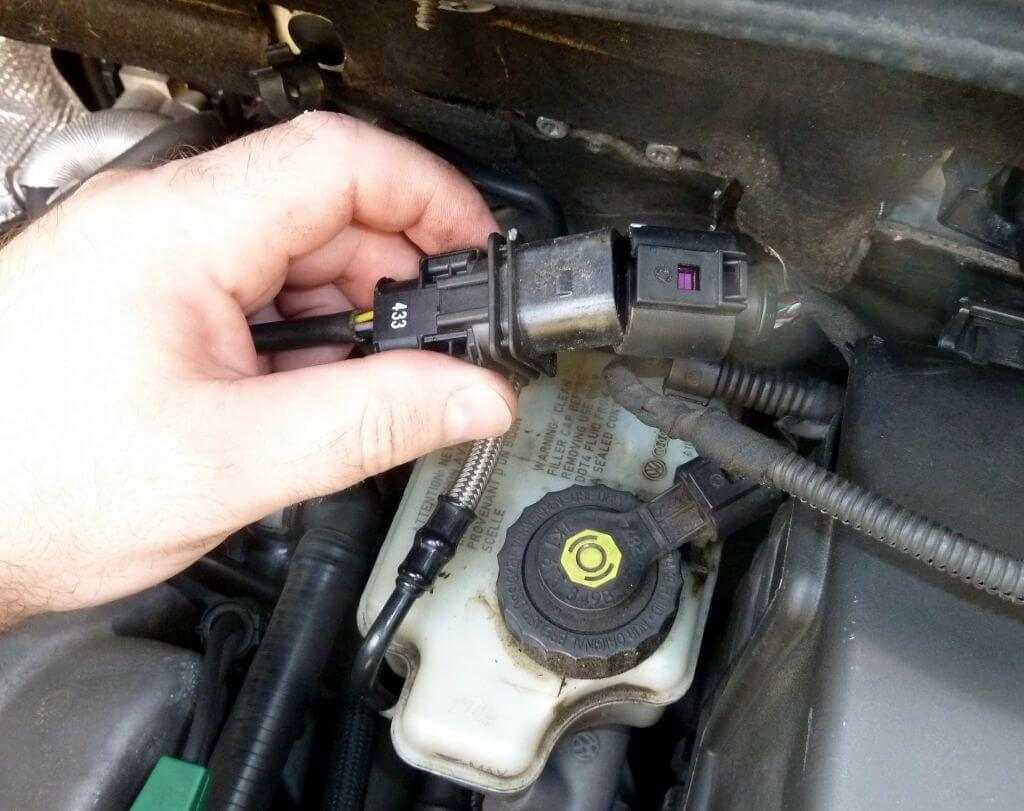

Меняется разъём. Если вышел из строя разъём, в некоторых случаях его можно отремонтировать. Бывает так, что пластиковые элементы фиксатора крошатся и разрушаются. Тогда поможет только замена.

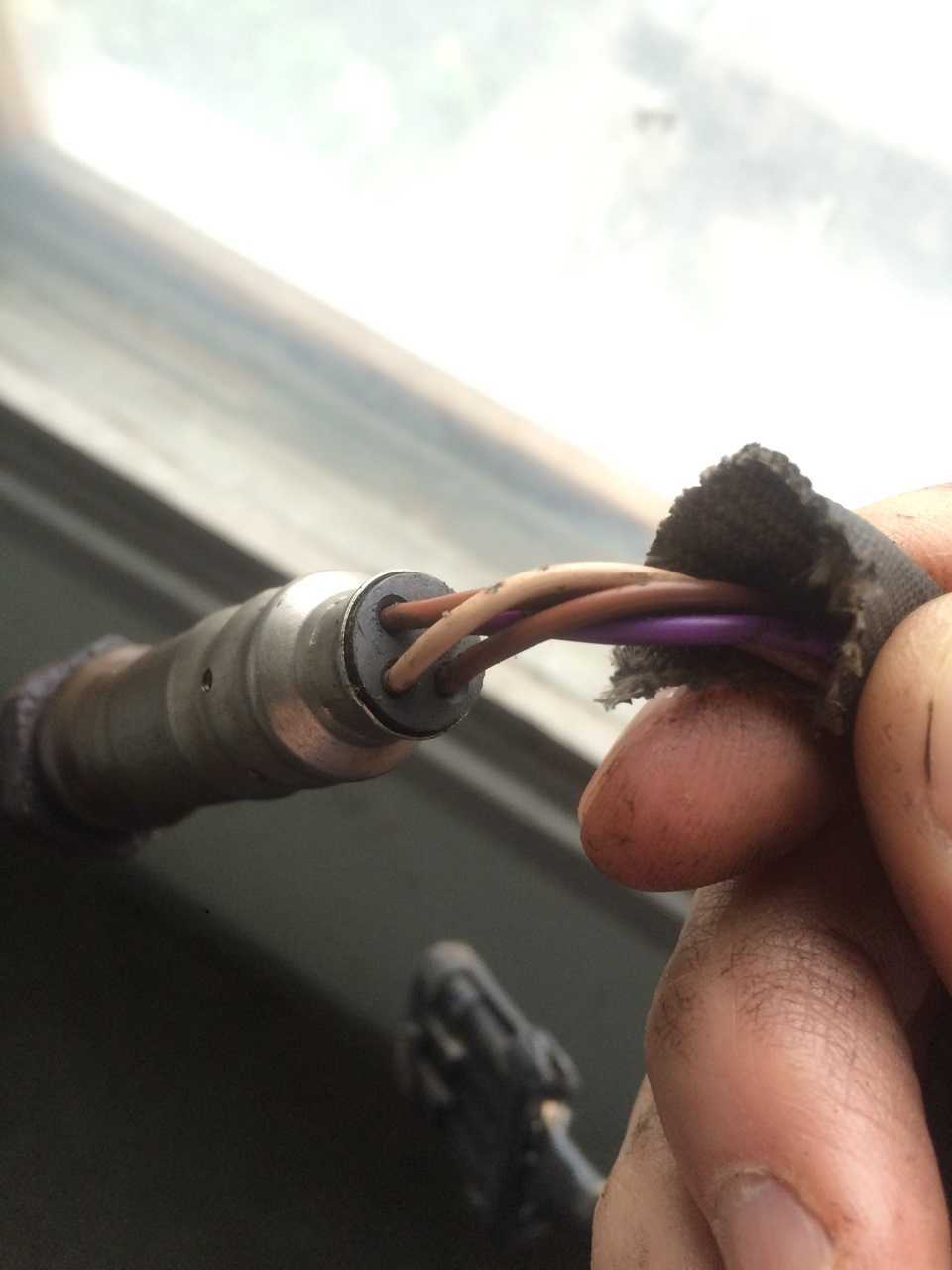

Меняется или ремонтируется проводка. Да, с целью экономии повреждённую проводку в местах повреждения скручивают, обматывают несколькими слоями изоленты. Но это может не дать желаемый результат. Поэтому в случае повреждения штатной проводки её лучше заменить аналогичной новой.
Устанавливается новый катализатор. Он обладает сравнительно большим сроком службы, из-за чего при грамотном уходе и обслуживании выходит из строя редко. Но если катализатор сломался, его придётся менять. Иначе избавиться от ошибки P0135 не получится.
Ремонтируется выхлопная система. Ремонт зависит от того, какие именно неисправности возникли в системе перед кислородным датчиком.

Чаще всего рассматриваемая ошибка становится результатом поломки датчика либо короткого замыкания в цепи.

Причины и решения слабого сигнала датчика O2

Подводя итог про появление ошибки P0130 и возможных способствующих причин установке кода «низкое напряжение цепи датчика O2» можно посоветовать автовладельцам не принимать поспешных решений а:

Проверить разъем подключения лямбда-зонда;
Проверить кислородный датчик мультитестером (измерить сопротивление нагревателя и напряжение на сигнальном выводе). Хотя самым верным способом будет снятие показания осциллографам;
Проверить проводку ЛЗ на обрыв или замыкание;
Поменять заведомо рабочим датчиком кислорода.

P0130: что значит низкое напряжение цепи датчика кислорода?️Ошибка P0130 выскакивает при диагностике автомобиля, что означает низкое напряжение цепи датчика кислорода (bank 1, датчик 1). Такая расшифровка кода говорит о неисправности датчика О2 В1 S1 и чтобы её устранить скорее все понадобится менять первый лямбда зонд при условии что нет проблем с выхлопной системой.

Когда выскакивает ошибка p0130??️Код ошибки p0130 заносится в память электронного блока если после работы двигателя в течении, чуть более минуты, ЛЗ не реагирует или медленно реагирует на изменения, а сигнальная лампочка «чек энджин» на панели приборов загорается спустя 8 сек. после возникновения неисправности приобретшую постоянный характер.

На начальном этапе выхода из строя, управляющего лямбда зонда, ошибка может не иметь тех характерных особенностей поведения автомобиля при появлении данной неисправности. Хотя зачастую, как правило, на высоких оборотах, автомобиль теряет тягу и начинает расходовать больше топлива.

Поэтому если вы стали наблюдать такую работу двигателя и у вашего автомобиля или сделали диагностику сканером, который выдал код P0130, то сначала стоит проверить лямбда зонд и его проводку. И если показания подтвердят, что первый кислородный датчик негоден, то однозначно менять.

Цена вопроса: 0 ₽ Пробег: 203 000 км

Ошибка P0130 возникает при низком напряжении цепи датчика кислорода (bank 1, датчик 1). Чтобы устранить эту ошибку, нужно поменять первый лямбда зонд, при условии, что нет проблем с выхлопной системой. Код P0130 заносится в память ЭБУ, если после запуска двигателя в течение минуты лямбда-зонд не регистрирует или медленно регистрирует изменения. Как следствие, автомобиль на высоких оборотах начинает терять тягу и возрастает расход топлива. При возникновении таких симптомов датчик нужно менять. Рекомендуем ставить оригинальный лямбда-зонд, т.к. дубликат может быстро выйти из строя. Некоторые автолюбители вместо установки оригинального датчика, пытаясь сэкономить, вырезают катализатор, ставят обманку и перепрошивают мозг автомобиля, но мы так же не рекомендуем это делать. Вместе с проверкой кислородного датчика необходимо проверить ДМРВ, а также проверить давление топлива и наличие трещин на выпускном коллекторе. Эти неисправности тоже могут повлиять на данные, передаваемые датчиком электронному блоку управления. Устранение ошибки слабого сигнала датчика кислорода: 1) Проверьте разъем подключения лямбда-зонда. 2) Проверьте датчик мультитестером (измерьте сопротивление нагревателя и напряжение на сигнальном выводе). 3) Проверьте проводку лямбда-зонда на замыкание или обрыв. 4) Поменяйте датчик на заведомо рабочий. После замены датчика необходимо сбросить ошибку и дать поработать двигателю в разных режимах. Сбросить ошибку можно с помощью адаптера elm327 usb.

Возможная причина кода ошибки P0130 Hyundai.

Неисправен датчик кислорода (Bank 1, датчик 1).
обрыв или замыкание проводки датчика кислорода (Bank 1, датчик 1).
Плохой контакт разъема датчика кислорода (Bank 1, датчик 1)
Низкое давление топлива
Неисправна топливная форсунка или несколько форсунок
Неисправность впускного коллектора (подсос воздуха)
Неисправна выхлопная система

Симптомы ошибки P0130 Хундай

Горит индикатор «Check engine»

Увеличенный расход топлива
Может появится белый дым из выхлопной трубы

P0130 Hyundai ОписаниеПередний датчик кислорода находится в выпускном коллекторе. Он определяет количество кислорода в выхлопных газах сравнивая его с наружным воздухом. Технологически датчик кислорода изготовлен в виде цилиндра (трубки) на одном конце которого находится проводка, а на обратном (закрытом) керамический цирконий. При прохождении выхлопных газов через диоксид циркония он генерирует напряжение около 1В при большом наличии кислорода и 0В при его отсутствии. На основании этого показателя, блок управления двигателем (ECM) регулирует длину импульса впрыска для достижения оптимального соотношения воздушно-топливной смеси.

etlib.ru
www.drive2.ru
elm327rus.ru
autotime.net.ua

Ошибка P0030 Mercedes-Benz — цепь управления нагревателем датчика кислорода

2 года ago AutoTime

391

Расшифровка кода P0030

P0030 – ошибка цепи управления нагревателем датчика HO2S

Что означает код ошибки P0030

Для нормальной работы двигателя Mercedes-Benz необходимо что бы выхлопные газы имели соотношение воздуха и топлива 14,7 к 1. Именно этот параметр и определяется с помощью датчиков кислорода (HO2S), которые измеряют количество кислорода в выхлопных газах. Эта информация затем передается в модуль управления двигателем (ECM) для регулирования топлива, подаваемого в двигатель. Ошибка указывает на неправильную работу датчика кислорода (лямбда-зонда).

Подогреватель датчика кислорода необходим для очень быстрого реагирования лямбда-зонда на изменения параметров. Способствует снижению вредных выбросов особенно в момент запуска и при не прогретом двигателе Mercedes-Benz.

Что является причиной кода P0030

Если код ошибки удаляется и сбрасывается, но после запуска двигателя возвращается это означает, что датчик HO2S для не посылает соответствующие сигналы на ECM (блок управления двигателем).

Причина может быть в дефектной проводке, датчике или блоке управления (редко).

Какие симптомы кода P0030 Mercedes-Benz

Сигнал «Check Engine» горит.

В случае с нерабочей цепью нагревателя, датчик кислород не будет правильно измерять кислород в выхлопных газах в течение первых 3-5 минут работы двигателя.

Отсутствие данных от лямбда-зонда влияет на способность ЕСМ контролировать топливную смесь, она будет рассчитываться по фиксированным параметрам (как правило завышенным), пока проблема не будет устранена.

Как диагностируется код ошибки P0030

Ошибка P0030 Mercedes-Benz диагностируется сканером OBD-II. Механик сбрасывает код ошибки OBD-II, а затем едет на автомобиле, чтобы увидеть возвращается ли ошибка. Если ошибка загорается снова необходимо проверить как питание и землю на датчике, а также убедится в целостности проводки.

Многие проблемы с проводкой лямда-зонда связанны с высокой температурой выхлопных газов.

Частые ошибки при диагностике кода P0030

Не нужно сразу думать, что датчик кислорода неисправен. Перед его заменой нужно убедится в исправности проводки и разъёмов. Убедится в наличии питания 12 вольт. И только после этого менять датчик.

Насколько серьезная ошибка ?

Если ЕСМ получает ошибку P0030, то на приборной панели загорается лампочка «Check Engine». С этой ошибкой автомобиль Mercedes-Benz может спокойно ездить, но необходимо как можно скорее заехать на диагностику, чтобы убедится, что кроме возросшего расхода топлива проблем нет. При постоянной эксплуатации автомобиля с такой неисправностью в недалеком будущем из строя может выйти катализатор. Двигатель будут работать на пере обогащённой смеси, не сгоревшие остатки которой при попадании в катализатор выводят его из строя.

Дополнительные комментарии об ошибке P0030

Многие автомобили Mercedes-Benz с пробегом более 100000 км имеют моментальные проблемы с датчиками кислорода, которые обычно возникают во время запуска двигателя или во время длительной нагрузки. Если загорелся сигнал «Check Engine» и транспортное средство работает нормально, система OBD-II может быть обнулена с помощью сканера и в дальнейшем проблема может не повторяться

Вот почему важно, сбросить ошибки и протестировать автомобиль прежде чем начинать ремонт

Частые причины

Основная причина появления ошибки P0135 – обрыв в цепи подогревателя рабочего элемента датчика кислорода (ДК). Он может произойти:

вследствие износа ДК;
при повышенном напряжении бортовой сети вследствие неисправности генератора;
по причине механического повреждения ДК и разъема;
вследствие нарушения герметичности конструкции.

Конструктивно ДК выглядит, как показано на рисунке.

Электрический нагреватель датчика кислорода может изготавливаться из угольного элемента либо нихромового провода. В первом случае ДК более чувствителен к повышенным механическим нагрузкам. Нагревательный элемент может выйти из строя в процессе демонтажа-монтажа. При эксплуатации нагреватель имеет температуру до 350 градусов Цельсия. Наличие микротрещин в корпусе ДК приводит к его оксидации и разрушению. Срок службы нагревательного элемента обычно в пределах от 5 до 10 лет.

Видео — если при диагностике показывается код ошибки P0135, какие могут быть нюансы (на примере Nissan X-Trail NT30):

Что делать, если возникла ошибка P0134

Для устранения ошибки P0134, сообщающей о потере сигнала с датчика кислорода, потребуется провести диагностику цепи питания датчика и проверить его непосредственно. Для этого автомобиль необходимо поставить на «яму» или эстакаду. Начать проверку рекомендуется с диагностики проводки. Если с ней проблем нет, а контакты не окислены, можно переходить непосредственно к проверке исправности датчика.

Перед тем как приступать к диагностике датчика вольтметром, нужно его визуально осмотреть. Если имеются неисправности с нагревателем датчика или смесь излишне обогащена, на датчике будут следы сажи, которая часто засоряет элемент, вследствие чего он выходит из строя. Еще одной распространенной причиной поломки лямбда-зонда является повреждение его свинцом, излишне содержащимся в используемом бензине. Если же на датчике кислорода присутствуют белые отложения, это говорит о плохих присадках в используемом топливе.

Если внешний осмотр датчика кислорода не помог выявить проблему, можно переходить к его проверке вольтметром. Диагностика датчика кислорода происходит следующим образом:

Двигатель автомобиля необходимо прогреть до рабочей температуры;
Далее щупы мультиметра, переведенного в режим вольтметра, подключаются между сигнальным проводом и проводом массы;
Обороты двигателя автомобиля повышаются до 2500-3000 за минуту.

В момент проведения теста необходимо следить за показателями сигнала с датчика кислорода. Полученные данные сравниваются с эталонными значениями, приведенными в книге по технической эксплуатации автомобиля. Обычно, сигнал должен варьироваться от 0,2 до 0,9 Вольт.

Обратите внимание: В редких ситуациях выход из строя датчика может быть связан не с отсутствием изменения сигнала или его варьированием в неправильных значениях, а с медленным откликом лямбда-зонда. Считается, что каждую секунду должно происходить изменение показаний измерения на прогретом двигателе. Согласно общему правилу, датчик кислорода необходимо менять каждые 100 тысяч километров пробега

Поэтому, если возникла ошибка P0134, и пробег машины приближается к 100 тысячам или преодолел данное значение, можно смело менять датчик кислорода без проверки, поскольку вскоре он все равно выйдет из строя

Согласно общему правилу, датчик кислорода необходимо менять каждые 100 тысяч километров пробега. Поэтому, если возникла ошибка P0134, и пробег машины приближается к 100 тысячам или преодолел данное значение, можно смело менять датчик кислорода без проверки, поскольку вскоре он все равно выйдет из строя.

Не работает цепь подогрева датчика кислорода

Расшифровка ошибки OBD-2 p0140

Код ошибки p0140 появляется, когда сигнал, который посылает второй кислородный датчик не меняется в течении продолжительного времени. Кислородный датчик, или по как его по-другому называют, лямбда-зонд. В ДВС чаще всего находится в количестве двух штук. Первый устанавливается до катализатора и участвует в диагностике выхлопных газов и регулировке топливной смеси, в последствии. Второй устанавливается после катализатора и анализирует его работу. ЭБУ на основе его данных определяет работоспособность катализатора, сравнивая сигналы от первого и второго датчиков.

Работа лямбда-зондов основывается на изменении сопротивления чувствительного элемента под воздействием выхлопных газов. ЭБУ, пропуская через лямбду ток, узнает значение и расшифровывает его.

Проблема со вторым датчиком не так критична, как с первой, так как она имеет минимальное значение в образовании топливовоздушной смеси. Поэтому, передвигаться на автомобиле ошибка p0140 никак не мешает, но все-таки причина ее возникновения может быть в неисправности системы отвода отработанных газов, которую нужно устранить в любом случае.

Изменения в работе двигателя с ошибкой p0140

Любая ошибка, находящаяся в логах ЭБУ, связанная с обеспечением работы ДВС, влияет на его работу, в той или иной степени. Даже такая ошибка как p0140, может вызвать:

Незаметное, но все же увеличение расхода топлива.
Проблемы с холостыми оборотами.
Трудности с запуском.
ЭБУ начинает работать в аварийном режиме.

Причины возникновения неисправности и кода ошибки p0140

Чек с кодом ошибки p0140 загорается после двух циклов езды с отсутствием сигнала от лямбда-зонда. Причины появления ошибки могут быть следующие:

Загрязнение либо отсутствие катализатора.
Неисправность второго датчика кислорода.
Трещина в выхлопном коллекторе.
Обрыв либо замыкание проводки.

Обзоры. Автоновости. Тест-драйвы

Main Menu

Home
Советы
Ошибка P0140 – отсутствует активность в цепи датчика кислорода

Как диагностируется ошибка P0130

Чтобы ошибка P0130 попала в память ЭБУ автомобиля, необходимо, чтобы датчик кислорода был неисправен на протяжении 1 минуты или более. Если с датчика не поступают данные (или они идут ошибочные, например, лямбда зонд медленно изменяет значения) на протяжении минуты, то информация об ошибке P0130 оказывается в памяти. Спустя 10 секунд после этого, водитель будет извещен об имеющихся проблемах в работе мотора загоревшейся лампочкой Check Engine на приборной панели.

Статья в тему: Как промыть и очистить радиатор автомобиля самостоятельно

Стоит отметить, что если из строя вышел датчик кислорода, и от него не поступает никакой сигнал, вместе с ошибкой P0130 может быть диагностирована ошибка P0134.

Ошибка P0135 – неисправность цепи подогревателя датчика кислорода

5 лет ago AutoTime

3 617

Что означает ошибка

Ошибка P0135 — это общий код OBD-II, говорящий о том, что напряжение датчика кислорода (Bank 1, Sensor 1) не соответствует минимальным и максимальным значениям напряжения, откалиброванным для ECM.

Когда подогреватель датчика кислорода достигает рабочей температуры, датчик кислорода начинает реагировать на содержание кислорода в выхлопе. Блок управления отслеживает, сколько времени необходимо датчику для начала работы. Если блок управления определяет (на основе температуры охлаждающей жидкости), что прошло слишком много времени, прежде чем датчик кислорода начал работать ,то он установит ошибку P0135.

Причины ошибки DTC P0135

Блок управления двигателем (ECM) контролирует минимальное и максимальное значения напряжения датчика кислорода. Ошибка возникает если предельные значения напряжения отличаются от заданных в блоке управления. Автомобиль переходит в аварийный режим и загорается индикатор «Check engine».
Неисправность проводки датчика кислорода.
Неисправность второго лямбда-зонда.
Неисправность выхлопной системы

Симптомы кода ошибки P0135

При этой ошибке двигатель может работать на повышенных холостых оборотах.
На приборной панели загорится индикатор «Check engine».
При старте двигателя в цилиндрах могут наблюдаться пропуски воспламенения, которые по мере прогрева исчезают.
В случае неисправности выхлопной системы, характерный звук будет слышен в районе расположения второго датчика кислорода.
Потеря мощности при забитом или неисправном катализаторе

Как проводится диагностика ошибки

Прочитать коды ошибок. Затем очистить их и провести тестовую поездку, чтобы проверить сбой.
На работающем автомобиле просмотреть выходные данные датчика кислорода.
Проверить проводку датчика кислорода и его разъемы на наличие коррозии или обрывов.
Проверить датчик кислорода на предмет физического повреждения или загрязнения жидкостью.
Проверить наличие повреждений выхлопной системы перед датчиком.
Выполнить точные тесты производителя для точной диагностики неисправности.

Общие ошибки при диагностике

Несколько простых рекомендаций которые помогут избежать ошибок при диагностике кода DTC ошибка P0135.

Устраните любые неисправности выхлопной системы перед датчиком кислорода, чтобы предотвратить попадание избыточного кислорода в поток выхлопных газов.
Проверьте датчик кислорода на наличие загрязнений моторным маслом или охлаждающей жидкости. Они могут вывести из строя датчик кислорода.
Устраните любые повреждения (проводка, разъемы и т.д.) связанные с датчиком кислорода, чтобы предотвратить ошибочные показания датчиков.
Проверьте снятый датчик кислорода на предмет повреждения от сломанного катализатора. Замените катализатор если он поврежден.

Насколько серьёзна ошибка P0135

Напряжение датчика кислорода выходящее за границы допустимых параметров может свидетельствовать о проблемах с выхлопной системой или двигателем.
Если катализатор поврежден перед датчиком кислорода, то он не может считывать корректные значения.
В случае неисправности какого-либо датчика кислорода блок управления двигателем (ECM) не может правильно корректировать соотношение топливовоздушной смеси. Это может привести к увеличению расхода топлива и возможному преждевременному отказу некоторых других компонентов двигателя.

Что необходимо ремонтировать

В случае неисправности заменить датчик кислорода (bank 1 sensor 1)
Ремонт или замена проводки, или разъема датчика кислорода (bank 1 sensor 1)
Ремонт выхлопной системы, находящейся перед вторым датчиком кислорода
Замена катализатора

Дополнительные сведения

Второй датчик кислорода (bank 1 sensor 1) определяет количество кислорода в выхлопных газах. Напряжения датчика используется блоком управления двигателя для обратной связи при подготовке оптимального соотношения топливовоздушной смеси.

‘);
instant= new adsenseLoader( ‘#quads-ad4-place’, {
onLoad: function( ad ){
if (ad.classList.contains(«quads-ll»)) {
ad.classList.remove(«quads-ll»);
}
}
});
}if ( quads_screen_width >= 1024 && quads_screen_width
‘);
instant= new adsenseLoader( ‘#quads-ad4-place’, {
onLoad: function( ad ){
if (ad.classList.contains(«quads-ll»)) {
ad.classList.remove(«quads-ll»);
}
}
});
}if ( quads_screen_width >= 768 && quads_screen_width

Причины ошибки P0135

В каждом автомобиле установлен кислородный датчик, подключенный к контуру отопления. Последняя имеет задачу сократить время, необходимое для входа в режим замкнутого цикла; в то время как датчик кислорода будет записывать изменения температуры, влияющие на кислород, который находится вокруг него. Блок управления двигателем (ECM или PCM), в свою очередь, контролирует время, необходимое датчику кислорода для измерения изменений температуры, связывая его с температурой охлаждающей жидкости. Проще говоря: ECM отслеживает, сколько времени требуется датчику для прогрева, прежде чем он начнет передавать адекватный сигнал. Если полученные значения не соответствуют стандартным, ожидаемым для модели автомобиля, ECM автоматически выдаст код неисправности P0135. Код будет указывать на то, что датчик кислорода работает слишком долго из-за того, что это устройство должно иметь минимальную температуру 399 градусов по Цельсию (750 градусов по Фаренгейту), чтобы оно могло выдавать надежный сигнал напряжения. Чем быстрее прогревается кислородный датчик, тем быстрее датчик сможет отправить точный сигнал в ECM.

Вот наиболее распространенные причины, к которым можно отнести этот код ошибки:

Неисправность подогреваемого кислородного датчика.
Неисправность подогреваемого датчика кислорода, короткое замыкание предохранителей.
Неисправность самого датчика кислорода.
Неисправность системы электрического соединения.
Слишком высокое сопротивление нагревательного элемента O2 в датчике.
Неисправность самого ECM, зафиксировавшего ложное значение.

Вывод

Подсос воздуха на впуске часто является причиной ошибки P0171. И его нужно проверить в первую очередь. Самый простой способ проверки — использовать дымогенератор. Но есть и альтернативные методы.
Низкое давление топлива также часто вызывает код P0171 и должно быть проверено с ручным манометром давления топлива.
Неисправный PCV/EVAP часто встречается на автомобилях VAG, таких как Audi, VW (Volkswagen), Skoda и Seat. Его следует проверить, если у вас одна из перечисленных машин.
Неисправные клапаны EGR распространены на двигателях Opel. Если у вас такой автомобиль — сначала проверьте клапан системы рециркуляции отработавших газов.
