Вес кузова ваз 2107: уменьшаем массу автомобиля своими руками

Как исправляется геометрия кузова

Ремонт корпуса у ваз 2115 представляет собой довольно сложный процесс, который должен выполняться исключительно профессионалами и в специализированных центрах:

1. И перед тем как приступать к ремонтным операциям, персонал технического центра должен будет произвести осмотр автомобиля. Он проводиться для того, чтобы выявить все дефекты и составить дальнейший план действий. Также в диагностике может принимать участие техника;
2. Далее будут проводиться жестяные работы. Их целью является демонтаж всех элементов кузова, которые не будут участвовать в починке;
3. Далее настает момент жестяных работ. На данном этапе запчасти корпуса пройдут рихтовку, после которой уберутся различные крупные дефекты;
4. Следующим шагом станет выравнивание поверхности корпуса авто. Данная операция проводится при помощи шпатлевки. После того, как её слой застынет — он будет отполирован;
5. Потом транспортное средство будет подготавливаться к покраске;
6. Затем будет производиться сама покраска;
7. После того, как краска высохнет, сверху будет накладываться дополнительный слой лака, который после своего застывания будет отполирован.

Кузов ВАЗ-2115 пришел на смену достаточно популярному у российских потребителей, но серьезно устаревшему корпусу 21099. Обще черты предшественницы без труда можно разглядеть у более новой модели.

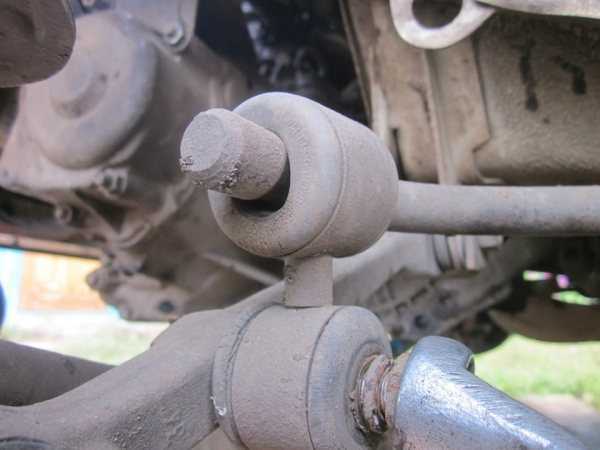

Функции втулок стабилизатора поперечной устойчивости

В большинстве современных машин стабилизатор поперечной устойчивости является обязательным элементом подвески. Когда автомобиль входит в поворот, его крен увеличивается, и он может опрокинуться под действием центробежной силы. Когда машина выходит из поворота, её кузов начинает раскачиваться, что затрудняет выравнивание траектории движения. В результате в подвесках машин появились стабилизаторы поперечной устойчивости для предотвращения нежелательного раскачивания. Стабилизатор крепится к подвеске стальными скобами, под которыми находятся упругие втулки, изготовленные из полиуретана (или из особо плотной резины). Их назначение состоит в том, чтобы гасить вибрацию подвески и направлять штангу стабилизатора при входе в поворот и при движении по неровной дороге.

Замена кузова

Автомобиль ВАЗ 2107 в кузовах седан или пикап уже не выпускается несколько лет, но водители до сих пор могут при необходимости приобрести кузовы для своих машин. Если вдруг вы попали в ДТП, либо кузов вашей машины находится в аварийном состоянии, вы с легкостью можете заказать новый.

Схема действий проста. Для начала вам надо будет определиться с необходимой комплектацией, а также какой тип кузова вам необходим.

Одна комплектация подразумевает новый «кузов в сборе», которая включает электроприборы, проводку, стекла, передний и задний бамперы;

Другая же комплектация называется «кузов в металле». В нее входит новый, окрашенный краской нужного цвета кузов, обработанный антикоррозийными препаратами.

Заводом были предусмотрены разнообразные цвета для автомобиля ВАЗ 2107. Каждый из них имеет свое название. Например, бледно-желтый – «дыня», классический красный – «калина», а болотный зеленый – «сочи».

Заказывая кузов в третьей комплектации, вы можете сделать его любого цвета. Возможно, это займет больше времени, чем, если бы вы остановились на простой белой краске. Но автомобиль яркого заметного цвета всегда будет доставлять удовольствие при вождении.

Собираюсь восстановить кузов по уму, поэтому собираю и изучаю информацию. Может кому-то пригодится…Основные размеры проверки точек крепления агрегатов

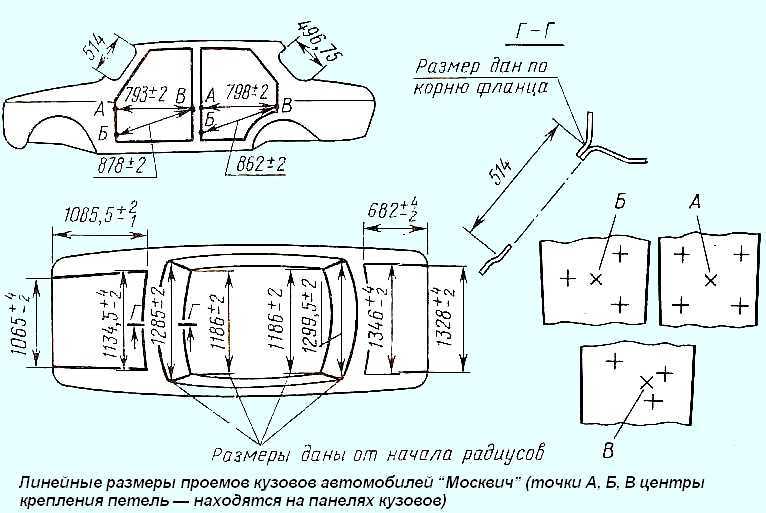

Справочные линейные размеры проемов ветрового и заднего окон

Для контроля геометрии точек крепления узлов шасси, показанных на рисунке Основные размеры проверки точек крепления агрегатов и рис. Контрольные точки проверки пола кузова, а также для выполнения сложного ремонта с одновременным контролем используется установка для ремонта и контроля кузовов в сочетании с приспособлениями для правки (смотрите рисунок Установка для ремонта и контроля кузовов с приспособлением для правки).

Приспособление для правки закрепляется на раме со стороны деформированной части кузова.

Повреждения кузова могут быть самими различными. Поэтому правила ремонта в каждом отдельном случае должны быть своими, наиболее подходящими для этих повреждений.

Почти во всех случаях повреждений необходимо снимать некоторые детали, чтобы обнаружить повреждения, выправить и выверить остов. В случаях серьезных повреждений убирают все легкосъемные внутренние обивочные части, чтобы облегчить измерения, контроль и установку гидравлических или винтовых домкратов для устранения перекосов и прогибов.

Правкой необходимо восстановить первоначальные линейные размеры остова кузова.

Диагональные размеры проемов окон должны составлять для ветрового окна (смотрите рисунок Справочные линейные размеры проемов ветрового и заднего окон) 1375±4 мм, для заднего – 1322 4 (1322–2) мм. Расстояния между фланцами проемов окон по оси автомобиля должны быть равными соответственно для ветрового окна 537 3 мм, для заднего – 509 3 мм.

Разница диагональных размеров проема ветрового окна, а также проемов заднего окна, капота, крышки багажника одного кузова не должна превышать 2 мм.

1. Дверь и верхняя часть рамки (под водосточным желобом) — 5±1 мм.
2. Дверь и передняя стойка — 5±1 мм.
3. Капот и переднее крыло — 4±2 мм.
4. Капот и передняя панель — 4±2 мм.
5. Дверь и переднее крыло — 5±2 мм.
6. Двери передняя и задняя — 8±2 мм.
7. Двери и порог пола — 5±2 мм.
8. Дверь и заднее крыло — 5±2 мм.
9. Дверь и задняя арка — 5±2 мм.
10. Крышка багажника и задняя панель — 6±2 мм.

Примечания дополнения

— Несовпадение декоративных линий кузова, смещение линий на одной панели относительно другой (ступенька) допускается не более 5 мм.

Еще статьи по автомобилям ВАЗ

Последовательность замены втулок на Mitsubishi Pajero 4

1. С помощью рожкового ключа на 12 откручиваются 4 болта, на которых держится защита картера автомобиля.

   Для этого откручиваются 4 болта

2. Открывается доступ к болтам на крепёжных скобах стабилизатора поперечной устойчивости.

   Под ними находятся втулки

3. Эти скобы легко откручиваются торцовой головкой с трещоткой.

   Снимаются торцовой головкой

4. После того как скобы убраны, штанга стабилизатора отодвигается вниз, и открывается доступ к втулкам.

   Снимается, открывая доступ к втулкам

5. Изношенные втулки извлекаются и заменяются новыми, после чего производится обратная сборка.

   Устанавливается вместо изношенного

Если сравнить устройство стабилизаторов поперечной устойчивости на отечественных машинах и иномарках, можно заметить, что на наших автомобилях добраться до втулок стабилизатора немного сложнее. Если на Mitsubishi Pajero 4 для замены втулок достаточно открутить несколько болтов, и сделать это можно в любом гараже, то в случае с «семёркой» потребуется лом и смотровая яма. Тем не менее, при должном терпении поломку вполне можно устранить своими силами.

Главная задача стабилизатора — снижать крен автомобиля при прохождении неровностей дороги и при выполнении маневров.

На семерке стабилизатор имеет четыре точки крепления: две внутренние, которые находятся на лонжероне кузова, и две внешние точки на нижних рычагах подвески. Большему износу подвергаются наружные втулки из-за значительной нагрузки на них. Но замена втулок стабилизатора ВАЗ 2107 рекомендована комплексная, для всех точек крепления.

Основные понятия

Геометрией кузова именуют точные размеры транспортного средства, установленные конструкторами завода-производителя. Основные параметры, имеющие первостепенное значение таковы:

• ширина – как передней, так и задней колей;
• протяженность колесной базы;
• расстояние между лонжеронами и их длина.

Как показывает практика, нарушение одного или сразу нескольких упомянутых выше параметров, приводит к заметному ухудшению в плане управляемости машины.

Второстепенные габариты следующие:

• проемы дверей;
• окон;
• объем отсека двигателя;
• вместительность багажника;
• размер салона машины.

Если происходит нарушение указанных нормативов, то это приводит только к ухудшению внешнего вида средства передвижения.

Колеей именуют расстояние, пролегающее между соосными колесами. Причем эта дистанция измеряется от точки до точки, которые расположены по центру протектора.

В свою очередь, колесной базой называют расстояние между осями автомобиля. Контрольные точки здесь – середина ступиц.

Кузов Ваз 2101 Жигули

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2101 (Жигули) 1970-1985 г.в.
3. Кузов

12.0 Кузов Детали кузова 1 – панель передка; 2 – передний лонжерон; 3 – кожух фары; 4 – переднее крыло; 5 – капот; 6 – щиток передка; 7 – коробка воздухопритока; 8 – боковина; 9 – рама ветрового окна; 10 – нижняя поперечина панели приборов; 11 – панель крыши; 12 – панель рамы зад… 12.1 Особенности устройства Детали кузова 1 – панель передка; 2 – передний лонжерон; 3 – кожух фары; 4 – переднее крыло; 5 – капот; 6 – щиток передка; 7 – коробка воздухопритока; 8 – боковина; 9 – рама ветрового окна; 10 – нижняя поперечина панели приборов; 11 – панель крыши; 12 – панель рамы зад…

Составляющие части кузова и их размеры у ВАЗ-2115

Кузов в автомашине ВАЗ-2115 является несущим элементом всей конструкции. По типу данная модель считается 5-дверным седаном, приводимым в движение полуторалитровой силовой установкой.

Каркас кузова машины состоит из таких элементов:

• крыша;
• боковины;
• основание;
• неразборные части;
• навесные узлы;
• части интерьера.

В число навесных входят:

• капот;
• двери;
• крылья;
• бамперы;
• радиаторная декоративная решетка;
• крышка багажного отделения.

• длина автомобиля составляет в миллиметрах – 4330;
• от середины переднего колеса до передка – 860;
• от центра переднего до середины заднего колес – 2460;
• до задка от последней упомянутой точки – 1010;
• общая высота транспортного средства – 1420;
• дистанция между боковыми зеркалами – 1979;
• расстояние между колесами, расположенными спереди – 1400;
• габарит бампера, установленного сзади – 1650;
• задние колеса расположены друг от друга на 1370 миллиметров.

Размеры и характеристики

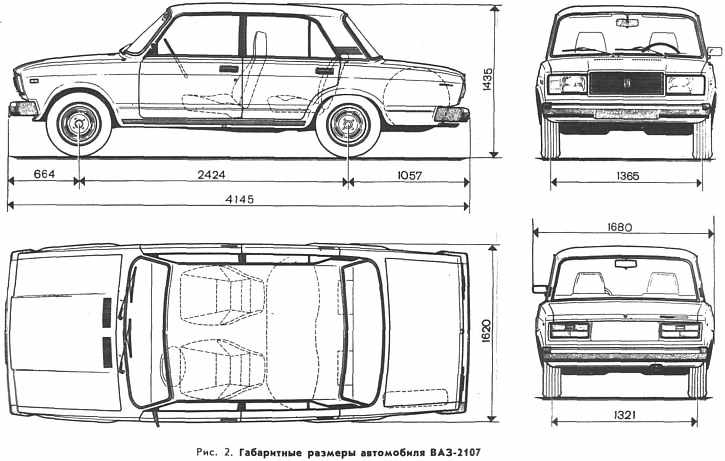

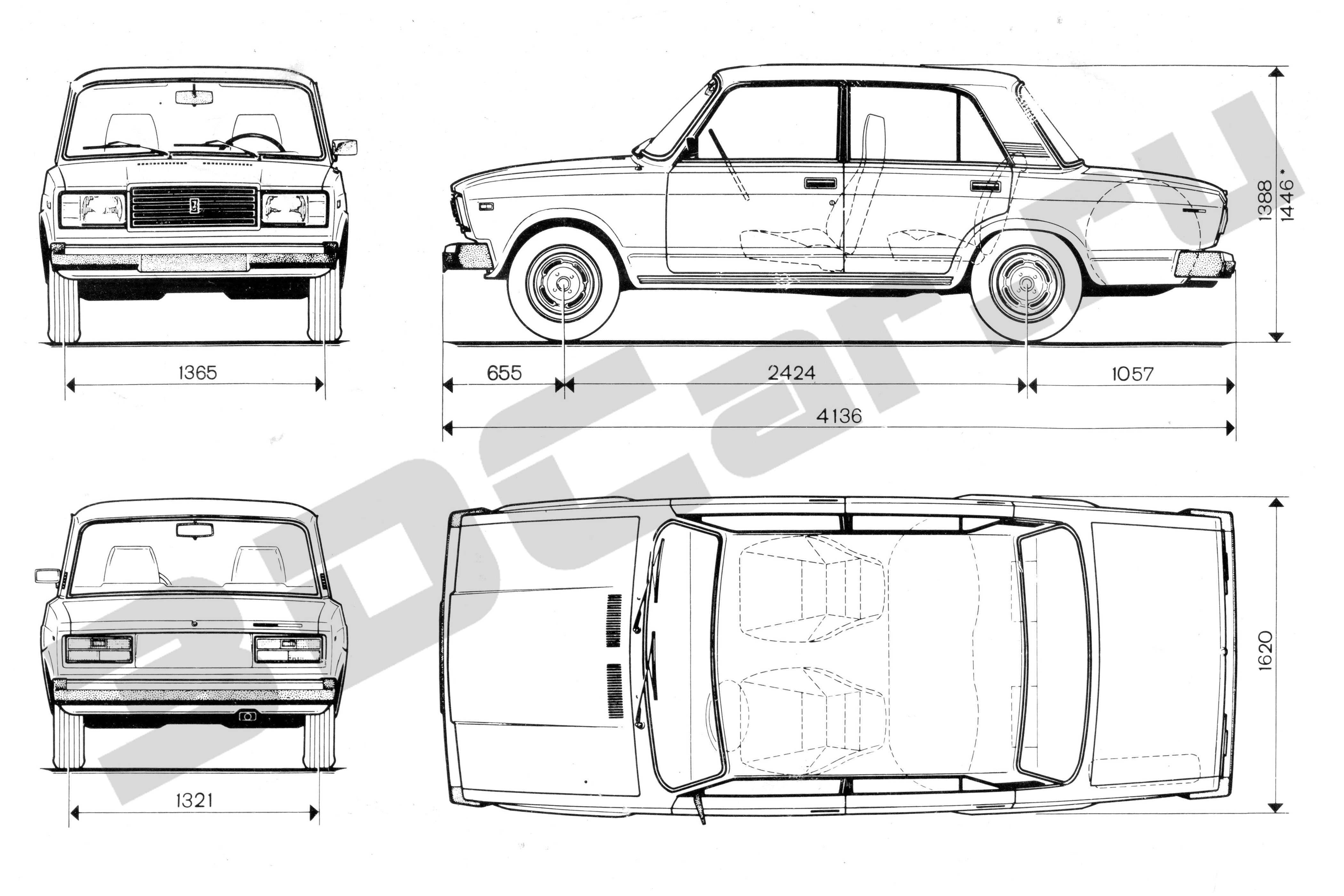

Вне зависимости от комплектации ВАЗ 2107 имеет следующие размеры:

— снаряженную массу (сколько составляет вес авто с оборудованием и материалами) – 1030 кг,

— полную массу (сколько весит снаряженное авто с пассажирами и грузом)– 1430 кг

Автомобилисту необходимо знать не только стандартные параметры своей машины, но еще и контрольные размеры.

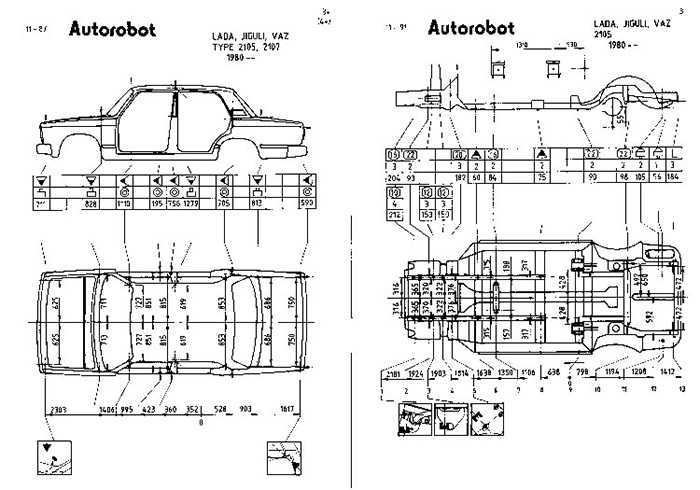

Контрольные размеры (точки) обычно необходимы при восстановлении автомобиля после аварии. Если вы покупаете авто с пробегом, зная такие контрольные размеры, вы сможете легко узнать, попадала ли машина в ДТП. Такая геометрия поможет при восстановлении кузова, а также других важных деталей.

Основные контрольные размеры подробно расписывает схема ниже:

Линейные размеры наглядно определяет следующая схема:

Задний стабилизатор на классику ВАЗ-2107 ВАЗ-2106 ВАЗ-2101

Перед нами стоит задача – создание двойного заднего стабилизатора на классику ВАЗ – 2101, – 6, – 7. Задний стабилизатор на классику ВАЗ-2107 существенно увеличит устойчивость автомобиля на дороге при скоростном прохождении поворотов. Этот тюнинг классики не потребует большого количества материальных вложений, а эффект от него несказанно обрадует любого владельца классической модели «Жигулей».

Итак, начнём тюнинг заднего стабилизатора на «семёрку» (ВАЗ – 2107). Для создания двойного заднего стабилизатора поперечной устойчивости нам потребуется:

1. Стабилизатор от «десятки» (ВАЗ – 2110) передний. 2. Тяга реактивная короткая (ВАЗ – 2110) – 1 шт. 3. Антигравий – специальный состав для гидроизоляции и защиты от механических повреждений внутренних и внешних деталей кузова автомобиля, созданный на основе смеси синтетических смол и каучука. 4. Краска (для придания эстетической красоты нашему произведению искусства). 5. Шпилька L=250 мм, d=12 мм – 2 шт. 6. Труба d=57 мм – предназначена для изготовления хомутов, крепящихся к мосту. 7. Метизы. 8. Стальной уголок (в принципе, подойдёт стальная полоса 50х5) – для изготовления хомутов на мост. 9. Стойка стабилизатора для ВАЗ 2110 (№ по кат. ВАЗ 21110-2906050) – в простонародье так называемые «яйца» – 2 шт. 10. Резинки крепления на передний стабилизатор (ВАЗ-2110) – 2 шт. 11. Хомут крепления на передний стабилизатор (ВАЗ-2110) – 2 шт.

Список необходимого нам инструмента: 1. Болгарка. 2. Набор ключей и головок. 3. Сварочный аппарат. 4. Кисточка. 5. Отрезные круги для болгарки. 6. Дрель. 7. Насадка на дрель для зачистки металлических поверхностей. 8. Наждачная бумага. 9. Паяльная лампа. 10. Верстак, с жестко закреплёнными хорошими тисками.

Весь список деталей, приведённый выше, можно приобрести практически на любом «авторазборе». Список инструментов так же не должен удивить Вас – ведь это стандартный гаражный набор любого автослесаря (ну, конечно, не считая сварки).

Подготовительный этап. Данный вид работ лучше всего производить вдвоём с напарником (при желании с этим может справиться и один человек). Оговоримся сразу: не стоит забывать про технику безопасности – жизнь дороже! Внимательно и аккуратно работайте с бензоинструментом и электроинструментом во избежание травм и увечий.

Важный момент: на переднем стабилизаторе «десятки» (ВАЗ-2110) небольшое смещение полукруга – порядка 50 мм, поэтому сгибаем левый край стабилизатора немного более 90.

Снимаем оба задних колеса, предварительно надёжно поддомкратив автомобиль. Не забываем поставить под передние колёса противооткатные упоры!

Этап №1.

Начинаем изготовление хомутов для крепления на мост. Это, наверное, важнейший этап нашей монтажной эпопеи. Нарезаем трубу d=57 мм на куски, шириной примерно 35-45 мм. Применяем сварочный аппарат для изготовления хомутов. Очищаем изделия с помощью дрели и насадки, обезжириваем и покрываем антигравием. Готово!

Этап №2.

Загибаем задний стабилизатор. Отрезаем от краёв стабилизатора (ВАЗ-2110) по 50-60 мм, зачищаем болгаркой, дабы не порезать руки и резинки стоек стабилизатора. Далее, паяльной лампой нагреваем стабилизатор (греем металл до появления красного свечения) и гнём на 90, используя для этого трубу ВГП.

Обязательно запомните! Ни в коем случае нельзя быстро остужать металл, опустив его в воду. Пусть стабилизатор остывает самостоятельно!

Далее – по аналогии с этапом №1: зачищаем, обезжириваем и красим.

Этап №3.

Производим крепление стабилизатора к кузову автомобиля. Распиливаем короткую реактивную тягу на две равных части и привариваем к ней стойку стабилизатора следующим образом. Далее – зачистка, обезжиривание и покраска.

Все узлы подготовлены, впереди сборка!

Этап №4.

Сборка стабилизатора.

1. Закрепляем собранные нами хомуты (из трубы d=57 мм) на мост автомобиля.

2. На стабилизатор надеваются резинки крепления, далее на них наши хомуты. Если необходимо, то немного приподнимаем выхлопную трубу.

3. Крепим стабилизатор к заднему мосту нашего автомобиля. Для этого нам потребуется набор ключей.

4. Демонтируем стоковые реактивные тяги (необходим набор ключей и прямые руки).

5. Одеваем (получившиеся на этапе №3) сваренные половинки реактивной тяги и стойки стабилизатора на конец стабилизатора.

6. Крепим стоковую реактивную тягу на место, новую же – со стороны колеса. Крепление производим шпильками (L=250 мм, d=12 мм – 2 шт.) и метизами. Шпильки в обязательном порядке законтрогаить!

7. Ещё раз осматриваем сооружённую нами конструкцию и протягиваем все болтовые соединения.

Готово! Ставим колеса, убираем противооткатные упоры, заводим автомобиль и наслаждаемся!

КПП и задний мост классики ВАЗ 2107 2106 2101 2105

Усиление стабилизирующей тяги

Некоторые владельцы «классики» ВАЗ, любящие всячески усовершенствовать свою машину, добрались и до стабилизирующего узла. Есть мнение, что автомобиль лучше ведет себя на дороге, если установить двойной стабилизатор на ВАЗ 2101-07. Такая модернизация улучшает управляемость авто, так как жесткость не позволяет ему раскачиваться и отклоняться от траектории.

Чтобы реализовать усиление стабилизатора, необходимо купить такие детали:

• тягу стабилизатора;
• комплект резиновых втулок;
• 4 кронштейна, предназначенные для крепления к рычагу.

Новую тягу нужно сразу же подрезать на 80 мм с каждой стороны. Затем снять «родную» штангу вместе с кронштейнами. Дальнейшие шаги — согласно инструкции:

1. Снять с «родной» тяги крайние втулки и почистить концы.
2. Надеть на новую штангу 2 средних втулки таким образом, чтобы они совпали с кронштейнами на старой. Крайние резинки натянуть на концы тяги.
3. На старый стабилизатор натянуть дополнительные резинки, совпадающие с крайними на новом.
4. Сложить тяги вместе и скрутить их кронштейнами, накладываемыми на дополнительные втулки с обеих сторон.
5. Поставить усиленный стабилизатор на автомобиль.

Похожую конструкцию можно смастерить с помощью сварки из втулок от Нивы и стоек стабилизатора от ВАЗ 2110. Это обойдется несколько дороже, да и внешний вид будет не слишком эстетичен.

Размеры геометрии днища ВАЗ 2108, 2109

Проверка контрольных размеров геометрии днища кузова автомобилей ВАЗ 2108, 2109, 21099 производится путем измерения расстояния между определенными точками.

Делается это при помощи специальной телескопической линейки. При покупке подержанного автомобиля реккомендуется загнать его на яму, эстакаду или подъемник и проверить хотя бы несколько размеров по контрольным точкам. Так можно сразу выявить скрытые глазу деффекты.

Контрольные размеры геометрии днища кузова автомобилей ВАЗ 2108, 2109, 21099

Контрольные размеры между точками

1. Центры передних болтов креплений растяжек передней подвески («крабов»).
2. Центры передней и левой опор («подушек») двигателя автомобиля.
3. Центры шарниров рычагов передней подвески.
4. Точки крепления задней опоры («подушки») двигателя.
5. Болты крепления рулевого механизма («рейки»).
6. Болт крепления рулевой рейки — левая опора двигателя.
7. Шток правого и левого амортизатора передних стоек.
8. Шток амортизатора передней стойки, шток амортизатора задней стойки.
9. Болты крепления задней балки.
10. Штоки правого и левого амортизаторов задних стоек.

Примечания и дополнения

— Телескопическую линейку для проверки геометрии кузова можно приобрести в магазине, можно изготовить самому из подручных материалов.

Еще статьи по кузову автомобилей ВАЗ 2108, 2109, 21099

— Кузовные зазоры и линейные размеры проемов кузова автомобилей ВАЗ 2108, 2109

— Восстановление и обработка арок передних колес автомобилей ВАЗ 2108, 2109, 21099

— Замена порогов на автомобиле ВАЗ 2108 (21081, 21083)

Причины замены стоек стабилизатора

Просто так, без объективных на то причин, менять такой агрегат не стоит. Все же он стоит определенных денег, имеет свой ресурс пригодности. Пока машина ведет себя хорошо, тратить лишние финансовые средства не имеет никакого смысла. Но при появлении характерных признаков их неисправности, не затягивайте с ремонтом.

Причин для их смены есть несколько:

• Появились характерные стуки в подвеске;
• На рулевом колесе ощущается небольшая отдача колебаний, что ухудшает процесс управления автомобилем, делает его сложнее;
• Передняя часть машины немного раскачивается;
• Колеса несколько уводит в сторону при движении прямо.

Обнаружив подобные неисправности, обязательно максимально быстро замените стойки стабилизатора.

Настолько долго прослужат новые элементы, зависит от двух факторов:

1. Качество приобретенной детали;
2. Условия дорог, по которым вы преимущественно ездите на своем автомобиле.

Статья в тему: Замена и проверка датчика холла на ВАЗ 2109

Дадим напутственный совет. Многие, кто обращается на СТО с целью заменить стойки стабилизатора, отправляют автомобиль по рекомендации мастера на проверку развал схождения. На самом деле это процедура совершенно лишняя, поскольку смена стоек никак не влияет на угол расположения колес на вашей машине. Это очередная попытка выманить у неопытного клиента побольше денег. Будьте бдительны.

Проверка, правка ВАЗ 2107

Проверка и правка деталей и элементов кузова в большинстве случаев требуется на аварийных автомобилях.

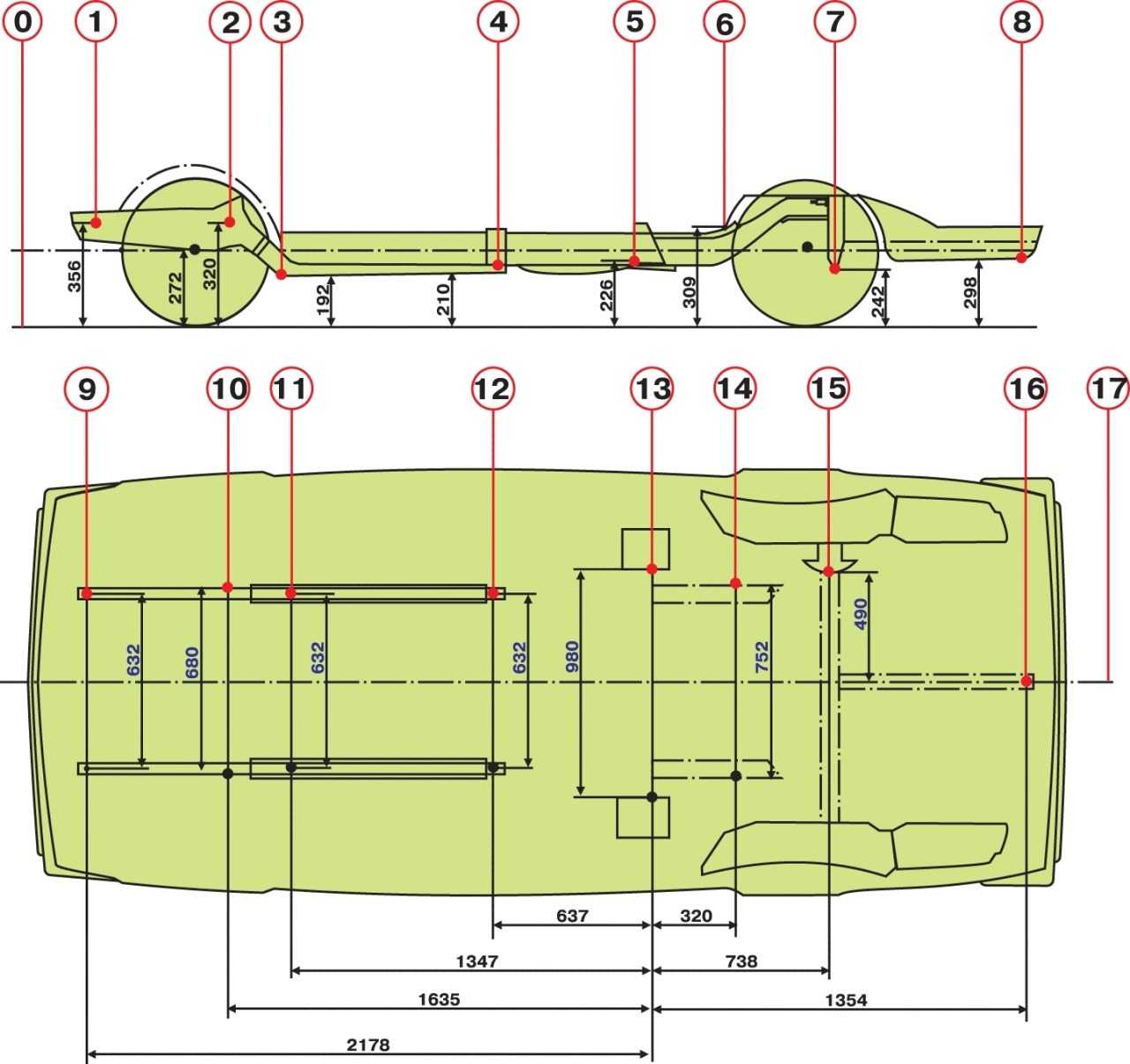

Рис. 9–28. Точки крепления узлов шасси: 0 — базовая линия; 1 — верхнее крепление радиатора; 2 — крепление картера рулевого механизма и маятникового рычага; 3 — ось педалей сцепления и тормоза; 4 — центр рулевого механизма; 5 — центр заднего колеса; 6 — крепление амортизаторов задней подвески; 7 — заднее крепление глушителя; 8 — переднее крепление глушителя; 9 — крепление поперечной штанги задней подвески; 10 — ось задних колес; 11 — крепление верхних продольных штанг задней подвески; 12 – крепление нижних продольных штанг задней подвески; 13 — центр переднего колеса; 14 — точки крепления поперечины передней подвески; 15 — крепление стабилизатора поперечной устойчивости; 16 — нижнее крепление радиатора; 17 — ось автомобиля; 18 — верхнее крепление радиатора; 19 — заднее крепление силового агрегата; 20 — крепление опоры карданного вала; 21 — крепление амортизаторов задней подвески

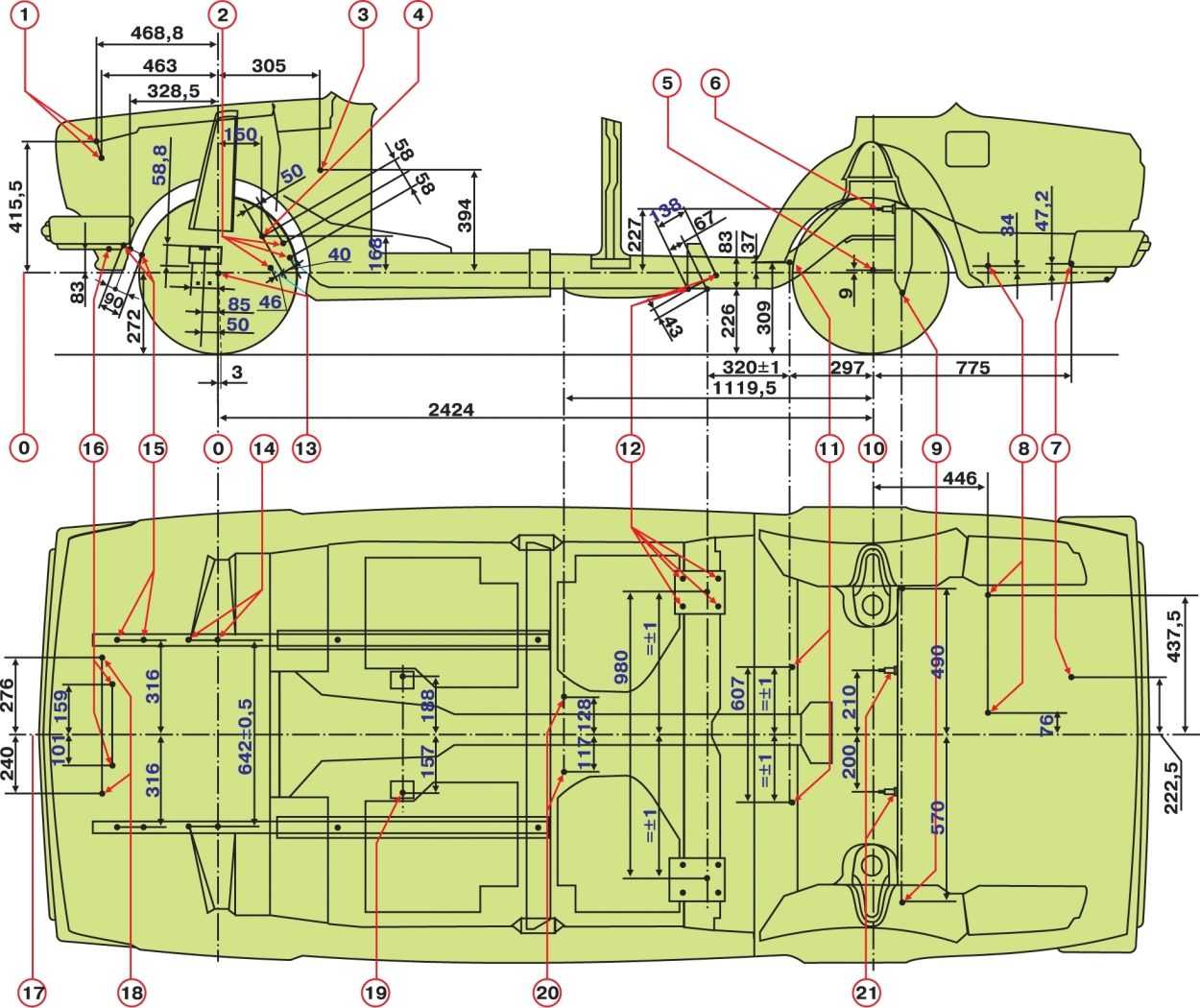

Рис. 9–29. Контрольные точки проверки пола кузова: 0 — линия отсчета; 1 — пересечение осей передних болтов крепления стабилизатора поперечной устойчивости с поверхностями лонжеронов; 2 — центр осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага; 3 — пересечение центров передних технологических отверстий переднего пола с поверхностями лонжеронов; 4 — пересечение задних технологических отверстий лонжеронов переднего пола с поверхностями лонжеронов; 5 — центр осей болтов крепления нижних продольных штанг; 6 — центр осей крепления верхних продольных штанг; 7 — пересечение оси болта крепления поперечной штанги с кронштейном кузова; 8 — пересечение центра заднего технологического отверстия центрального усилителя заднего пола с поверхностью усилителя; 9 — центр осей передних болтов крепления стабилизатора поперечной устойчивости; 10 — пересечение центров осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага с поверхностями брызговиков лонжеронов; 11 — центры передних технологических отверстий лонжеронов переднего пола; 12 -центры задних технологических отверстий лонжеронов переднего пола; 13 — пересечение осей болтов крепления нижних продольных штанг с наружными поверхностями кронштейнов кузова; 14 — пересечение осей болтов крепления верхних продольных штанг с наружными поверхностями средних лонжеронов; 15 — пересечение оси болта крепления поперечной штанги с кронштейном кузова; 16 — центр заднего технологического отверстия центрального усилителя заднего пола; 17 — продольная ось автомобиля

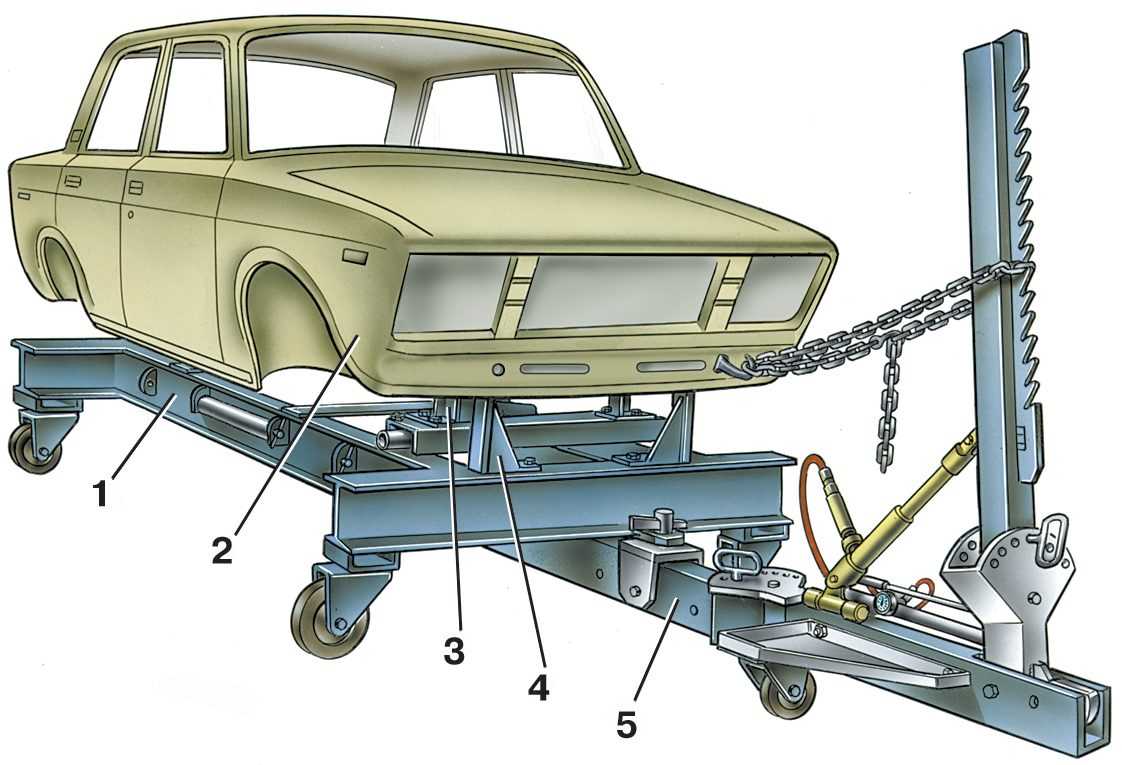

Рис. 9–30. Установка для контроля и ремонта кузовов с приспособлением для правки: 1 — рама установки; 2 — кузов автомобиля; 3 — кронштейн крепления поперечины передней подвески; 4 — кронштейн крепления стабилизатора поперечной устойчивости; 5 — приспособление для правки со стрелой и гидравлическим устройством

Контроль геометрии точек крепления узлов шасси (

Рис. 9–31. Справочные линейные размеры проемов ветрового и заднего окон

Правкой необходимо восстановить первоначальные линейные размеры остова кузова. Диагональные размеры проемов окон должны составлять для ветрового окна (рис. 9–31) 1375±4 мм, для заднего — 1322+4–2 мм. Расстояния между фланцами проемов окон по оси автомобиля должны быть равны для ветрового окна 537+3 мм, для заднего — 509+3 мм.

Разница диагональных размеров проемов ветрового и заднего окон, а также проемов капота, крышки багажника одного кузова не должна превышать 2 мм.

Наиболее часто при ремонте остова требуется замена крыльев, панелей крыши, передка и задка. Методы замены и ремонта этих деталей можно взять за основу при ремонте и других деталей кузова. Необходимо также знать расположение сварных швов.

Видео про «Проверка, правка» для ВАЗ 2107

Балка заднего моста (чулок),диагностика.

Причина замены балки редуктора заднего моста (наглядно).

Не выставляется развал, одна из причин.

Правила измерения геометрии кузова автомобиля

• Перед про­вер­кой гео­мет­рии авто­мо­биль дол­жен сто­ять ров­но. Колё­са долж­ны быть нака­че­ны с оди­на­ко­вым дав­ле­ни­ем. В кон­струк­ции неко­то­рых лине­ек при­сут­ству­ет уро­вень, для удоб­ства рас­по­ло­же­ния линей­ки парал­лель­но плос­ко­сти маши­ны. Это быва­ет необ­хо­ди­мым, когда есть кон­крет­ные дан­ные рас­сто­я­ний меж­ду кон­троль­ны­ми точ­ка­ми для изме­ри­тель­ной линей­ки. Нуж­но учи­ты­вать, что в неко­то­рых руко­вод­ствах по ремон­ту пока­за­ны рас­сто­я­ния для изме­ри­тель­ной линей­ки (зна­че­ни­я­ми на шка­ле линей­ки), а в дру­гих рас­сто­я­ния от точ­ки к точ­ке (фак­ти­че­ское рас­сто­я­ние). Это могут быть раз­ные значения.
• Таким обра­зом, для пра­виль­но­го изме­ре­ния, линей­ка долж­на рас­по­ла­гать­ся парал­лель­но кузо­ву, ина­че пока­за­ния будут некор­рект­ны­ми (опять же, если осу­ществ­ля­ет­ся срав­не­ние с дан­ны­ми рас­сто­я­ний для её шка­лы). Для это­го ино­гда ука­за­те­ли линей­ки долж­ны быть выдви­ну­ты на раз­ную дли­ну. В этом слу­чае пока­за­ния на шка­ле линей­ки могут не сов­па­дать с реаль­ным рас­сто­я­ни­ем и тре­бу­ют допол­ни­тель­но­го заме­ра рулет­кой меж­ду ука­за­те­ля­ми. Когда ука­за­те­ли выдви­ну­ты на оди­на­ко­вую дли­ну, то зна­че­ние на шка­ле сов­па­да­ет с фактическим.
• Изме­ре­ния дела­ют­ся по фик­си­ро­ван­ным точ­кам кузо­ва, таким как бол­ты, разъ­ёмы или отвер­стия и пр.
• Каж­дое изме­ре­ние долж­но про­ве­рять­ся с помо­щью двух допол­ни­тель­ных кон­троль­ных точек.
• Луч­ше изме­рять более длин­ные рас­сто­я­ния. Так мож­но полу­чить наи­бо­лее досто­вер­ную кар­ти­ну сме­ще­ния струк­тур­ных элементов.
• В неко­то­рых слу­ча­ях изме­ре­ние и срав­не­ние дли­ны двух про­ти­во­по­лож­ных сто­рон дают луч­шее пред­став­ле­ние о дефор­ма­ции, чем диа­го­наль­ные изме­ре­ния. Нуж­но исполь­зо­вать диа­го­наль­ные заме­ры в сово­куп­но­сти с заме­ра­ми длины.
• При изме­ре­нии и ремон­те раз­ре­ша­ет­ся опре­де­лён­ный допуск (сум­мар­ный допуск не более 3 мм). Допуск в 3 мм был дол­гие годы раз­ре­шён при про­из­вод­стве авто­мо­би­лей. В сего­дняш­ние дни мно­гие про­из­во­ди­те­ли изго­тав­ли­ва­ют кузо­ва с нуле­вым допуском.
• Изме­ре­ние рас­сто­я­ния меж­ду отвер­сти­я­ми оди­на­ко­во­го диа­мет­ра дела­ют­ся от цен­тра к цен­тру, либо от края к краю. Рас­сто­я­ние меж­ду креп­ле­ни­я­ми дела­ет­ся от цен­тра к цен­тру (к при­ме­ру, меж­ду цен­тра­ми голо­вок болтов).
• Рас­сто­я­ние меж­ду отвер­сти­я­ми раз­но­го раз­ме­ра про­из­во­дит­ся дву­мя изме­ре­ни­я­ми. Пер­вый замер дела­ет­ся меж­ду внут­рен­ни­ми кра­я­ми отвер­стий, вто­рой дела­ет­ся меж­ду наруж­ны­ми кра­я­ми отвер­стий. Далее два полу­чив­ши­е­ся зна­че­ния сум­ми­ру­ют­ся и сум­ма делит­ся на 2. Резуль­та­том будет рас­сто­я­ние меж­ду цен­тра­ми отвер­стий раз­но­го размера.

Геометрия кузова ваз 2114 и ее значение

Нарушения геометрии кузова имеют определенные последствия, которые отражаются на общем состоянии автомобиля такими проявлениями:

• Ухудшение управляемости и вибрации в момент набора скорости (проявляется при 80км/ч и выше).
• Увеличение износа резины.
• Шум элементов подвески.
• Рост расхода топлива и пр.

ВАЗ 2114 имеет тип кузова хэтчбек, для которого, впрочем, как и для других типов (универсал, седан и пр.), нарушение геометрии влияет на различные параметры.

Симметрия колес нарушается, о чем можно судить по:

• снижению устойчивости машины на трассе;
• неравномерному износу шин.

У кузова нарушаются диагонали, что заметно по рамкам передних/задних стекол и по дверным проемам авто.

На днище или раме могут образоваться специфические складки.

Замена втулок стабилизатора ВАЗ 2107

1) Все резьбовые соединения смазываем WD-40, после обработки этой жидкость крепежные элементы будут значительно проще освобождаться

2) Поддамкрачиваем переднюю часть автомобиля, с помощью ключей откручиваем гайки, удерживающие нижние скобы к рычагам

3) Поддеваем скобы с помощью плоской отвертки и снимаем их. Затем можем снять уже сами втулки стабилизатора ВАЗ 2107

4) Демонтируем втулки, расположенные под центральными пластинами. Но, не забываем перед этим снять сам стабилизатор, так как это он будет мешать выполнению всей работы

Уже со снятым стабилизатором мы можем заменять сами втулки. Для этого зажимаем деталь в тисках, и с помощью прокручивания штанги пытается вынуть втулку. Установка нового экземпляра осуществляется следующим образом: втулка помещается в кронштейн, а после протягивается до своего посадочного места. а этом всё, удачи!

Если в подвеске вышли из строя втулки поперечного стабилизатора, это вряд ли можно назвать критической поломкой, требующей немедленного ремонта. Из-за этой поломки машина не потеряет управляемость и колёса у неё не отвалятся. Но для того чтобы ездить на автомобиле с разбитыми втулками, водителю потребуются очень крепкие нервы. Потому что стук и скрежет, появившийся из-за изношенных втулок, будет слышен в любой кабине. В этой статье мы расскажем читателю о том, как своими руками произвести замену втулок поперечной устойчивости в легковых автомобилях как отечественного, так и иностранного производства.
