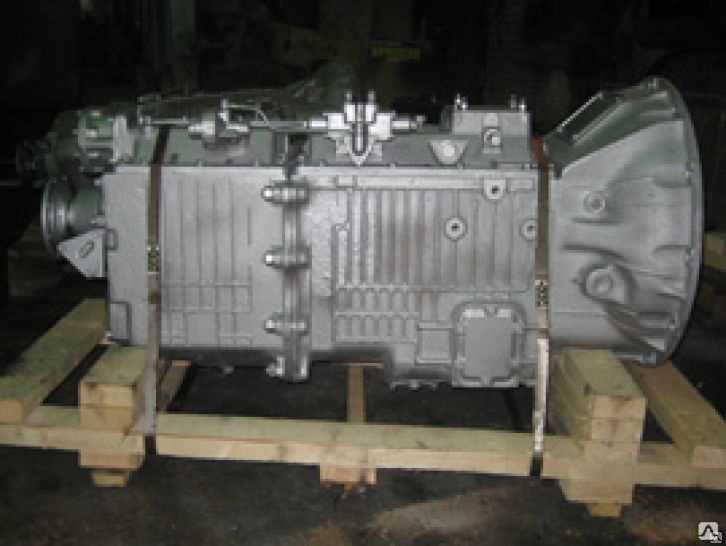

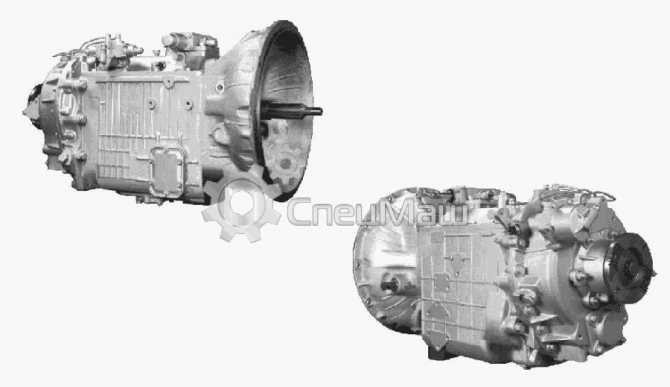

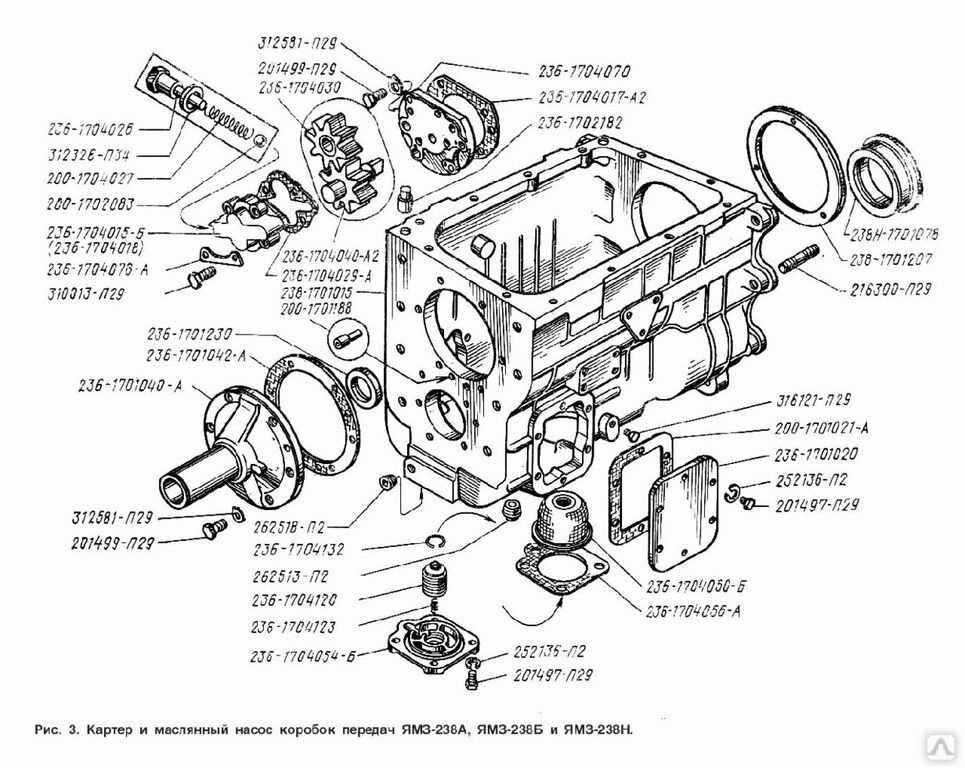

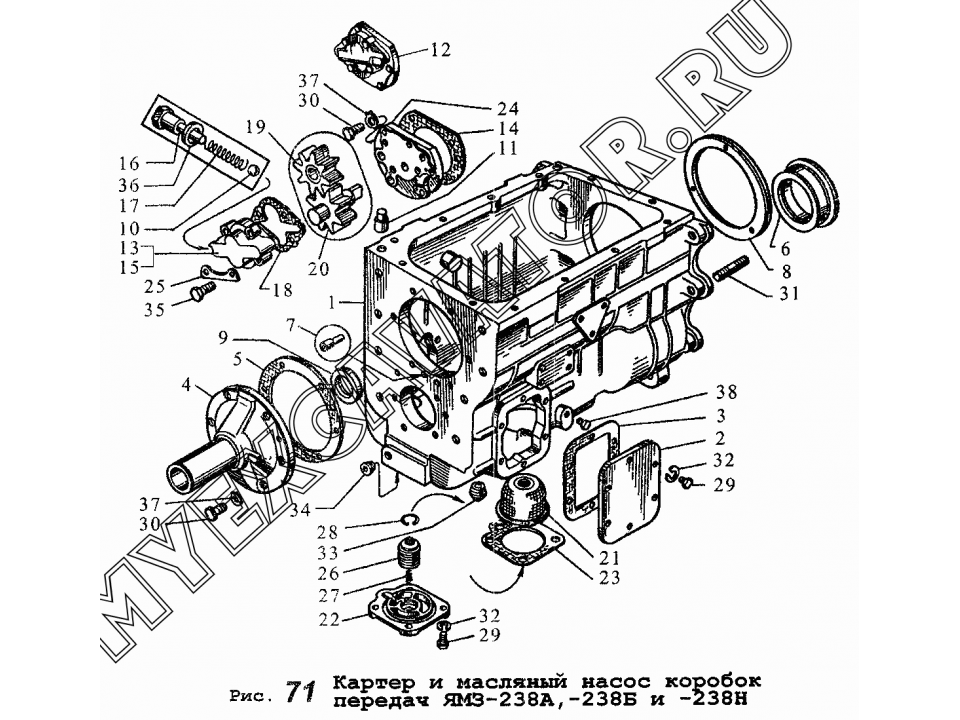

КПП ЯМЗ 238 — с демультипликатором, схема, устройство — ТД Спецмаш

На многие автомобили минского автозавода устанавливаются двигатели завода ярославского. Чаще всего, это моторы 238-й и 239-й серии, под которые устанавливается соответствующая коробка передач. К примеру, схема ЯМЗ 238 в базе предусматривает установку такой же коробки. Вот о последней и будет наша статья… Если быть совсем точным, то мы расскажем кое-что о тех агрегатах, что оснащаются особым устройством, позволяющим расширить возможности стандартной коробки без излишнего вмешательства в конструкцию. Речь идет о КПП ЯМЗ 238 с демультипликатором повышения, или как его иначе называют делителем. Мы тоже будем использовать именно это слово, ведь на грузовых автомобилях часто используют еще одну дополнительную коробку, которую тоже называют демультипликатором, но у нее немного другая задача, и о ней мы поговорим в другой статье

По своей сути делитель, это такая же коробка передач, только имеет она всего две скорости – стандартную (прямую), при которой крутящий момент передается так же, как и при обычном режиме работы, и повышенную, при которой крутящий момент по значению является средним для двух соседних чисел. То есть, например, крутящий момент третьей передачи при включенном демультипликаторе-делителе будет равняться среднему арифметическому между крутящими моментами третьей и четвертой прямых передач.

Таким образом, конструктивная схема КПП ЯМЗ 238 остается практически неизменной, а так как делитель устанавливается перед основной коробкой, то и количество выходных скоростей остается прежним. Но за счет использования делителя водитель получает дополнительное преимущество – появляется возможность более точно регулировать мощность двигателя в соответствии с нагрузкой и скоростью движения.

Консультация по техническим вопросам , приобретению запчастей 8-916-161-01-97 Сергей Николаевич

Подобный контроль позволяет снизить общий расход топлива и заодно бережет детали основной коробки. Впрочем, если вы с нами, то о запчастях для КПП ЯМЗ 238, а также о запчастях к демультипликаторам и делителям вы можете не беспокоиться – что бы вам не понадобилось в «СпецМаше» эта деталь найдется обязательно. И не беспокойтесь о качестве запчастей, ведь оно проверенно многими специалистами, среди которых были и представители Ярославского Моторного. А что касается цен на нашу продукцию… так мы ведь не посредники, и нам не нужно их «задирать», поэтому большинство запчастей стоят дешевле, чем на самом ЯМЗ. Можете проверить!

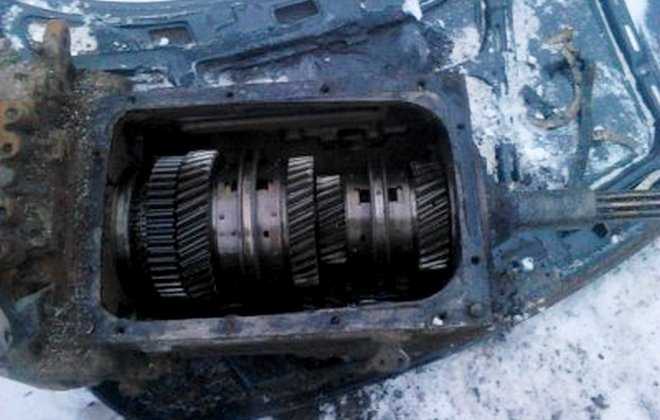

Проведение ремонтных работ

Избежать преждевременный ремонт коробки ZF помогает совершение должного ухода за данным агрегатом. В частности, автомобилист должен осуществлять самостоятельный контроль уровня масла. Его избыток или недостаток являются причиной того, почему автомобильная система дает сбой. Делая выбор в пользу синтетических масел, водитель продлевает ресурс коробки, ее составляющих деталей.

Заказать ремонт КПП ZF лучше в сервисном центре. Здесь при помощи метода деффектовки будет точно определено то, какой характер неисправности на автомобиле имеется. Проводится слив масла, которое необходимо проверить на внешнее состояние, помутнело ли оно или нет. Целесообразно осуществить замер осевых люфтов валов, после чего начинается ремонт КПП ZF (разборка коробки). На данном этапе обнаруживаются изношенные детали, которые необходимо заменить. Также, система отслеживается на предмет наличия трещин, сколов. Разборку КПП актуально провести, если отмечается высокая температура коробки.

Таким образом, ремонт КПП ZF подразумевает разборку коробки переключения передач, после чего детали имеющие износ подлежат замене.

Составляющие части КПП МАЗ

КПП транспортного средства (МАЗ) включает несколько шестеренок, которые соединены с рычагом управления передачами. Каждая из имеющихся шестеренок выполняет свою функцию, вращается с определенной скоростью, обеспечивая эффективное управление машиной.

Производитель расположил коробку в автомобиле МАЗ между коленчатым и карданным валом. Коленчатый вал представляет собой комплектующую деталь, характеризующуюся сложной формой исполнения. К производству данного элемента предъявлялись высокие требования. Карданный вал является не менее надежным рабочим механизмом, функция которого заключается в передаче момента силы между валами.

Привод коробки передач

Помимо валов, ступенчатая коробка передач на МАЗе включает картер, ступку, синхронизаторы. Регулировка скоростей на машине осуществляется путем смены передач. Взаимодействуя между собой шестеренки способны как увеличивать, так и уменьшать скорость МАЗа. Эффективно срабатывает рычаг с делителем передач.

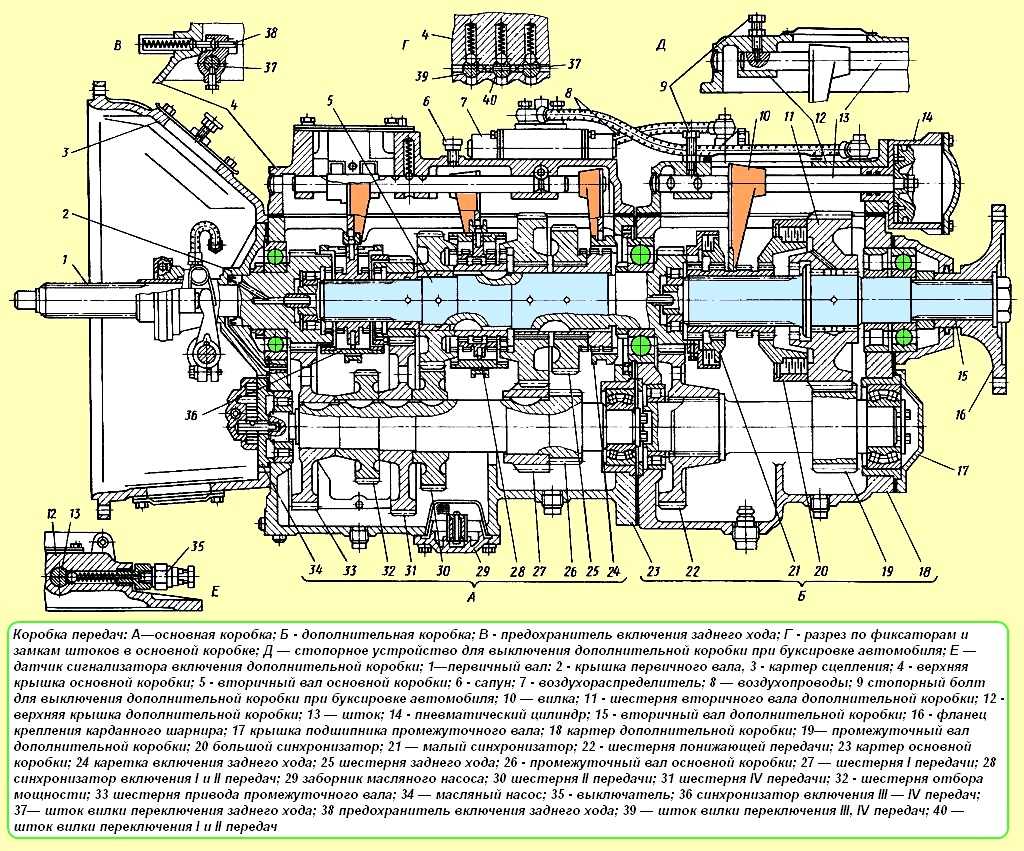

Схема КПП МАЗ

Воздухораспределитель КПП МАЗ предназначен для переключения воздушных потоков. Устройство размещено в верхней крышке картера.

Раздаточная коробка МАЗ представляет собой сложный механизм, который обеспечивает блокировку колес, влияет на изменение передач.

КПП МАЗ с демультипликатором включает приводную шестерню промежуточного вала, который оснащен демпфером. Демпфер способствует уменьшению колебаний. Подушка МАЗ способствует подавлению шумов со стороны КПП во время езды.

Схема демультипликатора

Основные особенности эксплуатации

Такие прогрессивные узлы включают в себя несколько датчиков для контроля над различными процессами и оптимизации работы трансмиссии:

  • датчик давления;
  • сенсор перемещения;
  • датчик оборотов коленчатого и первичного вала.

Схема переключения передач ДАФ представлена двойным H либо каскадным. Переключатель (тумблер), расположенный на рычаге, позволяет выбирать быструю или медленную группу переднего делителя. Планетарные механизмы исключают деформацию валов.

Современные роботизированные 12-ступенчатые коробки передач ДАФ 105 XF обладают специальной системой, которая облегчает начало движения в гору после остановки ТС, а некоторые модели имеют 2 промежуточных вала. Синхронизация осуществляется через трансмиссионный тормоз и управление ДВС. Оперативное и легкое переключение передач на ДАФ 95 и других моделях обусловлено наличием пневматического усилителя.

Нет в наличии:

Код детали Наименование Количество на модель, шт.
1 544022-1602940 Трубка 1 Нет в наличии
3 4370-1703410 Рычаг 1 Нет в наличии
4 555005-1703448 Хвостовик 1 Нет в наличии
5 64301-1703490 Тяга 1 Нет в наличии
6 551633-1703229 Рычаг 1 Нет в наличии
7 650136-1703457 Кронштейн 1 Нет в наличии
9 551633-3903049 Табличка информационная 1 Нет в наличии
11 374614 Гайка М12х1,5-5Н6Н 1 Нет в наличии
12 375818 Шайба 12 2 Нет в наличии
14 404209 Штуцер 1 Нет в наличии
17 201458 Болт М8-6gх25 4 Нет в наличии
19 200367 Болт М12-6gх45 2 Нет в наличии
20 250510 Гайка М8-6Н 4 Нет в наличии
21 250975 Гайка М8х1-6Н 1 Нет в наличии
22 250977 Гайка М12х1,25-6Н 1 Нет в наличии
23 252005 Шайба 8 5 Нет в наличии
24 252007 Шайба 12 1 Нет в наличии
25 252135 Шайба 8Т 4 Нет в наличии
26 252137 Шайба 12.ОТ 2 Нет в наличии
27 258025 Шплинт 2,5х20 1 Нет в наличии
28 258038 Шплинт 3,2х16 1 Нет в наличии
29 010-014-25-2-3 Кольцо 1 Нет в наличии

Не можете найти необходимую деталь из группы Установка привода управления коробкой передач 6501B5-1700002-030 на МАЗ-5440B5? Проконсультируйтесь у наших специалистов по телефону 8-800-700-19-88 или по эл. почте Мы обязательно вам поможем!

КАК ПЕРЕКЛЮЧАТЬ

Стандартный вариант-схема управления для примера, присутствует на 500-ых МАЗах, Для тех, кто способен забывать в какой очередности все происходит, на рукоятках главного рабочего орудия изменения скорости-передачи нанесен рисунок. Выглядит он так:

  1. — свободно гуляющая по горизонтальному среднему вектору рукоятка — «нейтралка»;
  2. — влево-вверх – первая, -вниз – задний ход;
  3. — центр-вниз – вторая, -вверх – третья;
  4. — вправо-вверх – четвертая, -вниз – пятая.

В КПП с делителями-демультипликаторами рисунок либо остается и верхний и нижний диапазоны перекрываются при предварительном инициировании допкоробки, либо сама схема-рисунок усложняется, получая пару дополнительных «веток».

Передача «команд» от ручки-рычага посредством поперечного валика передается на проммеханизм, оттуда через основную тягу на промрычаг. Затем «включается» специальный осевой валик и приводит в движение сам рычаг переключения коробки.

Для такой «рабочей лошадки», как МАЗ-500 и его модификации, вследствие испытываемых нагрузок проблемы даже правильной переменой скорости-передачи не редкость. Возможных неисправностей, из-за которых схема КПП МАЗ работает не так как предусмотрено предостаточно, но наиболее распространенны три варианта.

1. Не «ловят» первая и задняя при нормальном функционировании остальных.

Чтобы устранить подобную неприятность нужно отметить положение тяги к ее наконечнику, отпустить стяжные болты и провернуть наконечник по часовой стрелке примерно на 4-5 градусов (около 1 мм между метками). Затем болты затягиваются и проверяются функционал. Если проблема присутствует дальше, то повторяем операцию, то есть, смещаем наконечник еще немного.

2. При работающих остальных не срабатывают 4-я и 5-я.

Делаем все то же, что и в предыдущем случае, но на этот раз наконечник нужно поворачивать против часовой стрелки.

3. Сама система работает нормально, но переключение затрудняется неправильным положением рычага (например, рычаг упирается в панель).

Выставляем нейтраль и отсоединяем наконечник тяги от серьги механизма переключения. Убеждаемся, что рычаг механизма тоже в нейтральном положении – вилка расположена вертикально, а при угловом покачивании ощущается сопротивление вращению. Если все так, то заворачиваем до упора стопорный винт на промежуточном механизме, тем самым, фиксируя «намертво» промежуточный валик. Расслабляем стяжные болты и выставляем по длине тягу так, чтобы стопор-палец легко проходил через отверстия серьги и наконечника. Соединяем их и затягиваем стяжные болты. После этого отворачиваем стопорный винт проммеханизма на пять оборотов, и контрим его гайкой.

Кстати, после частичной разборки привода его регулировка проводится по такому же принципу.

Замена масла

Для того чтобы заменить масло в КПП МАЗа, необходимо:

  1. Проехать около 5-10 км на транспорте, чтобы прогреть старое масло в коробке. При повышенной температуре оно становится жидким и его легко слить.
  2. Через 10-15 минут после остановки мотора установить транспортное средство на подъемник или смотровую яму.
  3. Снять защитную крышку картера.
  4. Открутить пробку и проверить объем масляной жидкости в МКПП.
  5. Проверить прокладку на износ, при необходимости заменить ее на новую.
  6. Заменить износившиеся фильтрующие элементы.
  7. Открыть сливное отверстие и слить масло в подготовленную емкость.
  8. Залить новую масляную жидкость.
  9. Закрутить крышку сливного отверстия.
  10. Установить на место защитный кожух сцепления.
  11. Завести двигатель, проверить уровень масла при различных скоростных режимах.

Замена масла необходима, когда проводится ТО или плохо включаются передачи.

Стоимость работ

Цена
Кап. ремонт КПП/75%/ 12 750 руб.
Ремонт КПП 236 25 000 руб.
Ремонт КПП238А 27 500 руб.
Ремонт КПП238ВМ 27 500 руб.
Ремонт КПП4370 16 500 руб.
Ремонт КПП (Китайская) 44 500 руб.
Ремонт КПП 239 30 000 руб.
Ремонт КПП 202 36 000 руб.
Разборка/дефектовка КПП 6 000 руб.
С/у КПП 236 и 437040 16 000 руб.
С/у КПП тягач (без гидроотбора) 16 000 руб.
С/у КПП (борт) самосв. 238 18 000 руб.
С/у КПП 202, 239 18 000 руб.
С/у КПП ZF 18 000 руб.
С/у картер маховика 5 500 руб.
С/у маховик 1 650 руб.
Замена манжеты 2-ого вала 2 200 руб.
Замена манжеты 1-ого вала 1 100 руб.
Замена сальника 1-ого вала КПП 202 2 200 руб.
Замена промежуточного рычага КПП с регулировкой 1 650 руб.
Замена манжет хвостовика КПП (202)(кардан снят) 1 100 руб.
Замена кулисы 2 200 руб.
Замена малой кулисы 1 100 руб.
Замена малой кулисы 4370 2 200 руб.
Замена малой кулисы 202 КПП 2 200 руб.
С/у верхней крышки КПП (тягач) 2 200 руб.
Замена рычага переключения передач 1 650 руб.
Замена воздухораспределителя КПП 1 650 руб.
Замена воздухораспределителя КПП 5516 1 650 руб.
Замена воздухораспределителя КПП 202 2 200 руб.
Ремонт цилиндра понижающей передачи 3 300 руб.
С/у делителя(тягач) 6 500 руб.
Переборка делителя 8 800 руб.

Цены, указанные на сайте, не являются окончательными и могут изменяться как в большую так и в меньшую сторону.

Источник

Разборка коробки передач МАЗ

Коробку передач автомобиля МАЗ-5335 и его модификаций при ремонте разбирают в три этапа: частичная разборка, общая разборка узлов.

При частичной разборке выполняют следующие операции

— Вывертывают маслосливные пробки, болты крепления крышки заборника 20 (рис. 1) масляного насоса снимают с коробки передач в сборе с магнитом, вынимают с заборника и прокладку крышки заборника.

— Отвертывают гайки механизма дистанционного переключения передач к верхней крыше, снимают со шпилек пружинные шайбы, механизм и прокладку механизма дистанционного переключения передач.

— Вывертывают болты крепления верхней крышки 13 к картеру 18 коробки передач, снимают с картера верхнюю крышку в сборе со штоком и вилками и прокладку крышки.

— Вывертывают болты и снимают крышки люков отбора мощности их прокладки.

— Отвертывают гайку крепления фланца 16, предварительно удалив шплинт, снимают тарельчатую шайбу и съемником (рис. 2) снимают фланец 16 (см. рис. 1) крепления карданного вала к ведомому валу коробки передач.

Вывертывают болты крышки 15 заднего подшипника ведомого вала, снимают крышку с сальником и приводом спидометра.

— Снимают пружину муфты 1 включения сцепления, отвертываем гайку крепления шланга для смазки подшипника к картеру 4 сцепления, вывертывают шланг в сборе из муфты выключения сцепления и снимают муфту 1 в сборе с подшипником с крышки 3 заднего подшипника ведущего вала.

— Вывертывают стяжной болт вилки выключения сцепления, снимают с него пружинную шайбу и, продвигая вал вилки выключения сцепления шлицевым концом вперед, снимают вилку. Затем выбивают шпонку из паза вала и вынимают вал из отверстия картера 4 сцепления.

При общей разборке выполняют следующие операции

— Отвертывают болты крепления крышки 3 заднего подшипника ведущего вала 2, снимают крышку З в сборе с сальником и вынимают ведущий вал 2 в сборе из картера 18 коробки передач, применяя при этом съемник.

Скоростная коробка для КАМАЗ

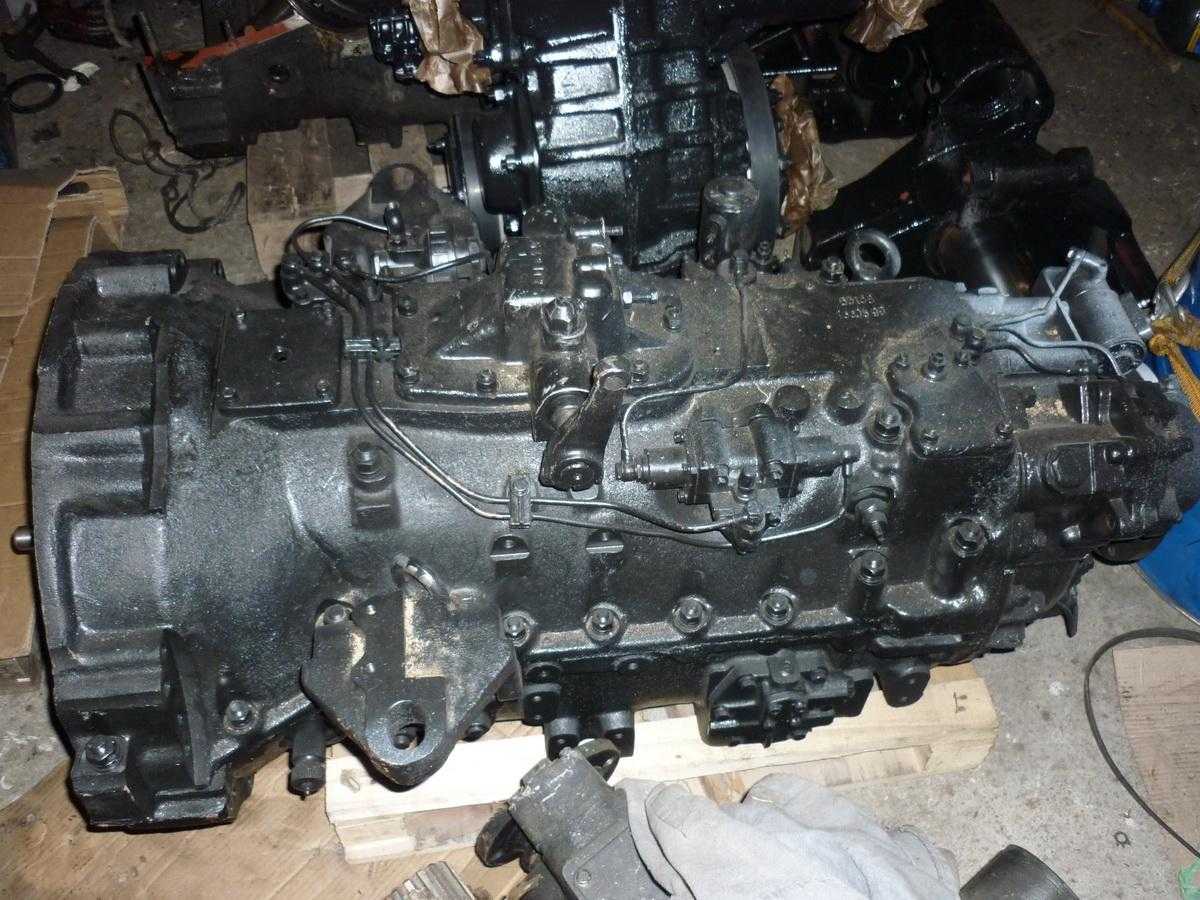

Внешний вид коробки ZF КПП – это имеющая длительный рабочий ресурс система трансмиссии. Коробка передач ZF-Ecosplit состоит из узла с 4-мя передачами, демультипликатора и переднего делителя. Она встречается на магистральных автомобилях КАМАЗ, отличается продуктивностью работы, имеет низкий уровень шума.

Автомобили КАМАЗ, оснащающиеся 16-ти ступенчатой КПП (16S151 ZF), надежны в эксплуатации. Схема данного устройства наглядно отражает особенности конструкции системы. Присутствует главный редуктор, передний делитель передач и демультипликатор. Это составляющие зачасти, которые относятся к системе трансмиссии. Корпус КПП имеет специальные отверстия, благодаря чему можно осуществлять проверку уровня масла в ZF коробке.
