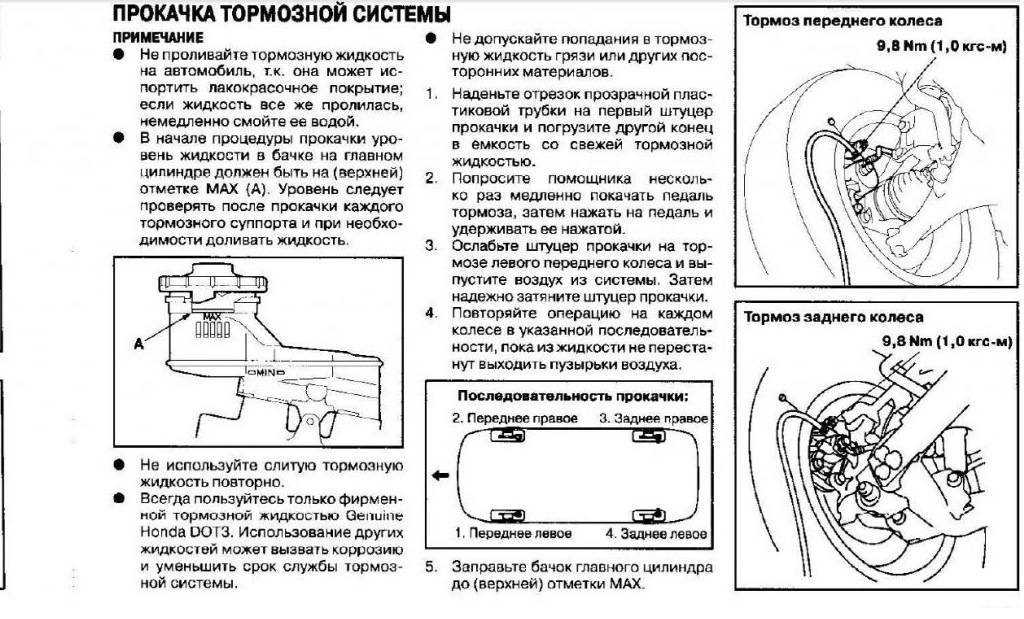

Нужно ли при замене тормозного цилиндра прокачивать всю систему

Причины поломок

Неисправности и причины поломок:

1. Ресиверы не заполняются сжатым воздухом, из-за чего не активизируется регулятор давления. Причиной поломки может стать поврежденный шланг или трубопровод, ослабленная затяжка места соединения трубопроводов, некачественная затяжка корпусных механизмов, нарушение герметичности ресивера.
2. При заполненных ресиверах срабатывает регулятор уровня давления. Причина поломки — утечка сжатого воздушного потока от компрессорной части в магистраль до блока клапанов защитного типа.
3. Механизм не заполняется сжатым воздухом. Неисправность может быть вызвана неправильной регулировкой регулятора или засоренностью трубопроводов.
4. Кран травит воздух. Это может быть вызвано сбоями в работе энергоаккумулятора.
5. Повышенный уровень давления. Причина поломки — неисправный двухстрелочный манометр или нарушенная регулировка механизма, отвечающего за давление воздуха.
6. Тормозной кран шипит. Неисправность может быть связана с поврежденным электрооборудованием или с дефектом ручника крана.
7. Потеря герметичности уплотнительных колец. Это значит, что в системе произошла утечка воздуха или стал заедать толкательный механизм.

Разборка, проверка деталей и сборка

В зависимости от характера неисправности разборка регулятора давления может быть полной и неполной. В случае подтекания жидкости из-под заглушки производится неполная разборка регулятора. Для этого вывертывают пробку 1 (см. рис. 119), вынимают пружину 2 с опорной чашкой и, подавая сжатый воздух в камеру С, выталкивают из корпуса толкатель 19 в сборе с уплотнительными кольцами 5 и втулкой 4.

Полная разборка проводится в случае подтекания тормозной жидкости из-под стакана 12 или несоответствия характеристик регулятора давления при проверке на стенде

При полной разборке сверлом 2,5—3 мм высверливают места кернения стакана 12, соблюдая при этом осторожность, чтобы не повредить корпус регулятора. Специальным приспособлением спрессовывают стакан 12 и снимают в сборе с пружиной 11, упорам 8, 9 и колпачком 10

Затем вынимают стопорное кольцо 7, предварительно поджав втулку 13 внутрь корпуса. Придерживая втулку 13 на штоке поршня, вынимают поршень 14 в сборе с уплотнителем 6, пружиной, шайбами, уплотнительным кольцом 15 и втулкой 13. Втулка 17 стопорится в корпусе кольцом 16 и из корпуса не вынимается.

Отвертывают пробку 1 и вынимают из корпуса пружину 2 и толкатель 19 в сборе с тарелкой, кольцом 18, уплотнительными кольцами 5 и втулкой 4.

Проверяют пружину 11. Ее длина должна быть 24 мм под нагрузкой (110±11) Н.

Снятие

Для удобства выполнения работы отсоединяем от кронштейна заднего моста правый амортизатор и отводим его в сторону (см. “Амортизатор задней подвески – замена”).

1. Торцовым ключом на 10 мм отворачиваем гайку болта крепления рычага привода регулятора давления к тяге, удерживая болт от проворачивания ключом того же размера.

2. Извлекаем втулки из отверстия в проушине рычага.

3. Ключом на 10 мм отворачиваем две гайки скобы крепления рычага к кузову и снимаем скобу.

4. Торцовым ключом на 13 мм с удлинителем отворачиваем три гайки крепления кронштейна регулятора к кузову и два болта крепления регулятора к кронштейну.

5. Снимаем кронштейн.

6. Специальным ключом на 10 мм для тормозных трубок отворачиваем два штуцера крепления трубок к регулятору и отводим их в сторону.

7. Снимаем регулятор давления в сборе с рычагом привода.

8. Сдвинув защитный чехол, отворачиваем ключом на 8 мм болт крепления стопорной пластины рычага к корпусу регулятора.

9. Отсоединяем рычаг от регулятора и извлекаем из него ось рычага.

Замена и регулировка регулятора давления тормозов ВАЗ-2107

Регулятор давления включен в привод задних тормозов для того, чтобы не допускать повышения давления в этом контуре при уменьшении нагрузки на заднюю ось колес

Иначе возможна блокировка задних колес и их юз. Регулятор давления крепится двумя болтами с пружинными шайбами к кронштейну кузова, причем одно отверстие в кронштейне выполнено овальным, что позволяет регулировать положение регулятора давления.

В действие регулятор давления приводится торсионным рычагом, который крепится к кузову обоймой через резиновую опорную втулку.

Длинное плечо рычага привода регулятора давления соединено шарнирно через стойку с балкой заднего моста, а короткое плечо проходит через отверстие оси и заходит в вырез нижней части поршня регулятора давления. Это плечо передает на поршень колебательное движение балки заднего моста.

В корпус регулятора давления ввернуты штуцеры двух трубопроводов: нижнего для подвода жидкости от главного цилиндра, верхнего для подачи жидкости к колесным цилиндрам задних тормозов.

Замена и регулировка регулятора давления тормозов ВАЗ-2107

Регулятор давления включен в привод задних тормозов для того, чтобы не допускать повышения давления в этом контуре при уменьшении нагрузки на заднюю ось колес

Иначе возможна блокировка задних колес и их юз. Регулятор давления крепится двумя болтами с пружинными шайбами к кронштейну кузова, причем одно отверстие в кронштейне выполнено овальным, что позволяет регулировать положение регулятора давления.

В действие регулятор давления приводится торсионным рычагом, который крепится к кузову обоймой через резиновую опорную втулку.

Длинное плечо рычага привода регулятора давления соединено шарнирно через стойку с балкой заднего моста, а короткое плечо проходит через отверстие оси и заходит в вырез нижней части поршня регулятора давления. Это плечо передает на поршень колебательное движение балки заднего моста.

В корпус регулятора давления ввернуты штуцеры двух трубопроводов: нижнего для подвода жидкости от главного цилиндра, верхнего для подачи жидкости к колесным цилиндрам задних тормозов.

Работу проводим на смотровой канаве.

1. Двумя ключами «на 10» отсоединяем рычаг привода регулятора давления от тяги, соединенной с кронштейном балки заднего моста.

2. Головкой «на 10» отворачиваем две гайки скобы крепления рычага к кузову.

3. Головкой «на 10» отворачиваем крепление хомута тормозных трубок (рис. 3).

4. Головкой «на 13» отворачиваем три гайки крепления кронштейна к кузову и два болта крепления регулятора давления к кронштейну.

5. Ключом для прокачки тормозов отворачиваем штуцеры двух тормозных трубок.

6. Снимаем регулятор давления с рычагом.

7. Сдвинув защитный чехол, ключом «на 8» отворачиваем болт крепления скобы рычага к корпусу регулятора.

8. Снимаем рычаг.

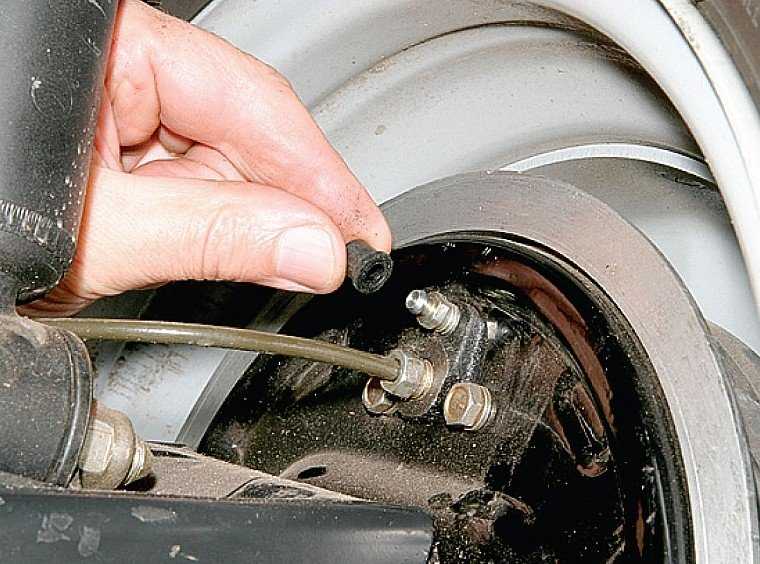

Устанавливаем регулятор давления в порядке, обратном снятию. После установки прокачиваем тормозную систему и регулируем его:

– вывешиваем заднюю часть автомобиля. Устанавливаем расстояние 140±5 мм от конца рычага регулятора до продольной балки кузова;

– приподняв резиновый колпачок и ослабив два болта крепления, поворачиваем регулятор до легкого соприкосновения противоположного конца рычага с поршнем, выступающим из регулятора. Удерживая регулятор в этом положении, затягиваем болты его крепления.

Покрыв слоем смазки конец рычага и выступающую часть поршня, устанавливаем резиновый колпачок на место.

Аналогичную работу выполняем в случае, если ослабло крепление регулятора к кронштейну.

Рабочие механизмы

Передние механизмы состоят из дисков невентилируемого типа, фиксируемых на ступице, суппортов с так называемой плавающей скобой и колодок с фрикционами, устанавливаемых в специальные направляющие, закрепленных на неподвижной части ступицы.

Отсоединяют от регулятора трубопроводы, отвернув гайки его крепления к стойке брызговика кузова, снимают регулятор давления

При отсоединении трубопроводов обращают внимание на их положение, чтобы при установке присоединить их к тем же гнездам. Перепутывание трубопроводов недопустимо

Установка регулятора давления проводится в обратной последовательности.

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа.

Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Действительно ли нужен колдун?

Если убрать деталь из автомобиля, то могут возникать различные неприятные ситуации. Так, машина может тормозить четырьмя колесами сразу, колеса могут блокироваться последовательно, машина уйдет в занос.

Однако многие владельцы ВАЗов при обслуживании машины иногда замечают, что колдун убрал еще прошлый владелец. Некоторые даже не замечают его отсутствия. Другие же самостоятельно удаляют его, так как он не работает и снижает эффективность тормозной системы.

Все дело в том, что инженеры «АвтоВАЗа» взяли чужую идею и использовали в комплектации отечественных авто, а ведь это совсем другие машины. Без сомнений, это изделие весьма необходимое, но в случае с ВАЗов — одноразовое.

Как он устроен

Конструкция регулятора состоит из рычага, который крепится к заднему мосту и самого «шамана». Через этот рычаг (торсион) передается угол наклона задней части автомобиля относительно земли, соответственно, степень нажатия на поршень. Чем сильнее прижата машина, сильнее загружена, тем сильнее нажимается поршень – больше давления идет на задние колодки. На схеме ниже нарисован способ подключения регулятора к кузову и мосту авто.

Сам регулятор состоит из:

1. Корпуса
2. Пробки
3. Поршня
4. Возвратной пружины поршня
5. Двух штуцеров, к которым подключаются трубки тормозной системы. К нижнему, подводится давление от главного цилиндра, верхнему – магистраль к задним тормозам.

В работе тормозов нет места оптимизму

Многие машины продолжают ездить с закисшим намертво регулятором, поскольку их владельцы не понимают всей роли этого простого устройства и даже не подозревают вообще о его существовании. Получается, что работа задних тормозов зависит от того положения поршня регулятора, в котором он закис и потерял подвижность. Машина или сильно проиграет в эффективности торможения, фактически работает только передняя ось, или наоборот, постоянно забрасывает зад при резком торможении из-за начинающегося заноса. Такое может проходить безнаказанно только до первого экстренного торможения с высокой скорости. После чего водитель даже понять ничего не успеет, настолько быстро окажется летящим на встречную полосу вперёд багажником.

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Проверка и замена реле-регулятора напряжения ВАЗ 2107

Проверить реле-регулятор можно и в условиях гаража, однако для этого потребуется несколько инструментов. Вот они:

• мультиметр бытовой (уровень точности устройства должен быть не ниже 1, а шкала должна быть до 35 вольт);
• ключ рожковый на 10;
• отвёртка плоская.

Простой вариант проверки регулятора

Первым делом реле-регулятор необходимо снять с автомобиля. Сделать это не составит труда, он крепится всего на двух болтах. Кроме того, при проверке придётся активно использовать аккумулятор, так что он должен быть полностью заряжен.

1. Двигатель автомобиля заводится, фары включаются, после чего мотор работает на холостом ходу в течение 15 минут (скорость вращения коленвала при этом не должна превышать 2 тыс. оборотов в минуту);
2. Капот автомобиля открывается, с помощью мультиметра замеряется напряжение между клеммами аккумуляторной батареи. Оно не должно превышать 14 вольт, и не должно быть ниже 12 вольт.

   Напряжение между клеммами находится в нормальных пределах

3. Если напряжение не укладывается в вышеуказанный диапазон, это однозначно говорит о поломке реле-регулятора. Ремонту это устройство не подлежит, так что водителю придётся его менять.

Сложный вариант проверки регулятора

Этот вариант используется в тех случаях, когда поломку регулятора при проверке простым способом установить не удаётся (например, в ситуациях, когда напряжение между клеммами аккумулятора составляет не 12 вольт и выше, а 11.7 – 11.9 вольта). В этом случае регулятор придётся снимать и «прозванивать» его с помощью мультиметра и обычной лампочки на 12 вольт.

1. Регулятор ВАЗ 2106 имеет два выхода, которые обознаются как «Б» и «В». На эти контакты подаётся питание с аккумулятора. Существует ещё два контакта, которые идут к щёткам генератора. К этим контактам подключается лампа так, как это показано на рисунке ниже.

   Если лампа не горит ни в одном из трёх вариантов, регулятор пора менять

2. Если на выходах, связанных с источником питания, напряжение не превышает 14 вольт, лампочка между щёточными контактами должна ярко гореть.
3. Если напряжение на выходах питания с помощью мультиметра повышается до 15 вольт и выше — лампа в исправном регуляторе должна погаснуть. Если она не гаснет, регулятор неисправен.
4. Если лампочка не загорается ни в первом, ни во втором случае, регулятор тоже считается неисправным и нуждается в замене.

Реле зарядки на ВАЗ: назначение и признаки неисправности

Итак, реле заряда аккумулятора или реле-регулятор генератора ВАЗ отвечает за то, чтобы аккумулятор автомобиля заряжался от генератора «правильно». Фактически, автомобильный генератор переменного тока имеет диодный мост (выпрямительный блок), чтобы преобразовать переменный ток в ток постоянный.

При этом важно, чтобы напряжение оставалось постоянным, независимо от скорости вращения генератора, которая меняется. Для этого отдельно используется реле-регулятор напряжения генератора или реле зарядки 2106. Данное устройство отвечает за постоянное напряжение в бортовой сети на отметке в 12В

Данное устройство отвечает за постоянное напряжение в бортовой сети на отметке в 12В.

Без регулятора будут скачки напряжения, «просадки» и «подъемы» (например, 9В – 30В). Само собой, в этом случае  многие энергопотребители просто сгорят, а с зарядом АКБ и самой батареей начнутся проблемы.

Если говорить о неисправностях, реле регулятор на ВАЗ и других авто не так часто выходит из строя, однако вероятность такой поломки исключать нельзя. Как правило, на выход из строя обычно указывает то, что АКБ перестает заряжаться, при этом генератор нормально работает. Однако это не все, так как есть другие симптомы и признаки поломки регулятора напряжения.

Зачастую  если регулятор неисправен, напряжение на АКБ начинает отклоняться от нормы. В результате:

1. аккумулятор не заряжается или заряжается не полностью (обычно причина в обрыве реле регулятора).
2. аккумулятор кипит, что указывает на пробой реле регулятора и то, что ток заряда на АКБ выше нормы, батарея перезаряжена и кипит.

При этом как первый, так и второй случай является проблемой, нормально эксплуатировать авто не получится, быстро выходит из строя АКБ и т.д. На деле, если неисправно реле регулятор напряжения ВАЗ, проверка позволяет быстро определить причину.

Как работает «колдун»

Достаточно прост принцип действия или работы любого регулятора давления системы тормозов. Водитель резко жмёт на педаль, после чего у легковушки носовая часть прижимается в сторону дорожного покрытия, а задняя часть слегка приподнимается.

Так как работает регулятор чётко, то не допускает одновременного блокирования торможения задней и передней пары. Давление задних тормозов срабатывает позже, что существенно снижает риск заноса.

Принцип работы учитывает, что происходит увеличение между днищем и задним мостом. В результате такой работы отпускается поршень, отвечающий за регулировку давления. Переток жидкости в магистрали прекращается, а колёса продолжают вращаться.

Хотя принято считать, что редукционный гидроклапан «капризничает» во время эксплуатации и от него можно избавиться, профессионалы не рекомендуют безосновательно демонтировать данный узел. Подобные действия способны спровоцировать на дороге неконтролируемый занос. Автомобиль во время торможения потеряет управляемость, что повысит риск возникновения опасной ситуации.

Замена тормозных колодок

При необходимости замены тормозных колодок отгибают угол стопорной шайбы 5 (рис. 133) с грани нижнего болта 6, отвертывают его, придерживая ключом направляющий палец 3. Затем повертывают суппорт 7 вместе с цилиндром относительно другого пальца, вынимают тормозную колодку со стороны поршня и отпускают суппорт в рабочее положение

Осторожно, чтобы не повредить пылезащитный колпачок и не допустить выплескивание тормозной жидкости из бачка главного цилиндра, перемещают поршень как можно дальше внутрь цилиндра, отталкиваясь отверткой от поверхности тормозного диска 1. Подняв суппорт, заменяют изношенную наружную колодку 4 новой и опускают суппорт в рабочее положение

Еще раз перемещают поршень внутрь цилиндра и, подняв суппорт, ставят новую внутреннюю тормозную колодку. Опустив суппорт, завертывают и контрят болт 6.

Если уровень жидкости в бачке главного цилиндра приближается к максимальному или соответствует ему, то перед утапливанием поршня удаляют часть жидкости, чтобы не допустить ее выплескивания.

При замене колодок проверяют состояние и посадку в гнездах защитных колпачков поршней и чехлов направляющих пальцев. При необходимости заменяют их или обеспечивают правильную посадку в гнезде. Проверяют крепление направляющей 2 колодок.

• Ауди а4 б5 бампер своими руками



• Ремень безопасности плохо возвращается обратно опель астра н



• Шевроле малибу 2012 отзывы возможные проблемы



• Вода в багажнике фиат альбеа причины



• Куда идет трубка от карбюратора ваз 2106

Регулировка привода регулятора давления тормозов на ВАЗ 2113, 2114, 2115

Здравствуйте, сегодня мы расскажем Вам, как отрегулировать привод регулятора давления на ВАЗ 2113, 2114, 2115. При плохой регулировке привода автомобиль может уводить с траектории движения при торможении, а так же возможен занос при резком торможении. Для правильной регулировки привода регулятора давления Вам потребуется помощник. Итак приступим к процессу регулировки. Первым делом загоните машину на яму и немного покачайте вверх вниз ее заднюю часть (чтобы подвеска была в среднем положении).

Теперь приоткрутите передний болт крепления регулятора давления

Потом нужно сделать зазор между рычагом привода и пружиной рычага равным 2-2,1 мм, для удобства можете вставить туда проволоку

На рычаге привода есть специальный выступ, за него и нужно перемещать рычаг для выставления нужного зазора

Двигаем рычаг для выставления зазора

Затяните обратно открученный болт, после того, как выставили нужный зазор. Чтобы проверить правильно ли Вы отрегулировали привод регулятора давления тормозов, прокатитесь на автомобиле и посмотрите не уводит ли машину при сильном торможении. Так же можно выехать на прямой участок дороги с твердым покрытием и разогнавшись до 40 км/ч начать активно тормозить, второй человек со стороны должен посмотреть, чтобы передние колеса блокировались чуть раньше задних. Если передние колеса наоборот блокируются чуть позже задних, то сделайте зазор побольше, а если задние колеса блокируются, но намного позже передних, то уменьшите зазор. Проводите регулировку до полного соответствия работы тормозной системы.
